FIAT FULLBACK 2018 Návod k použití a údržbě (in Czech)

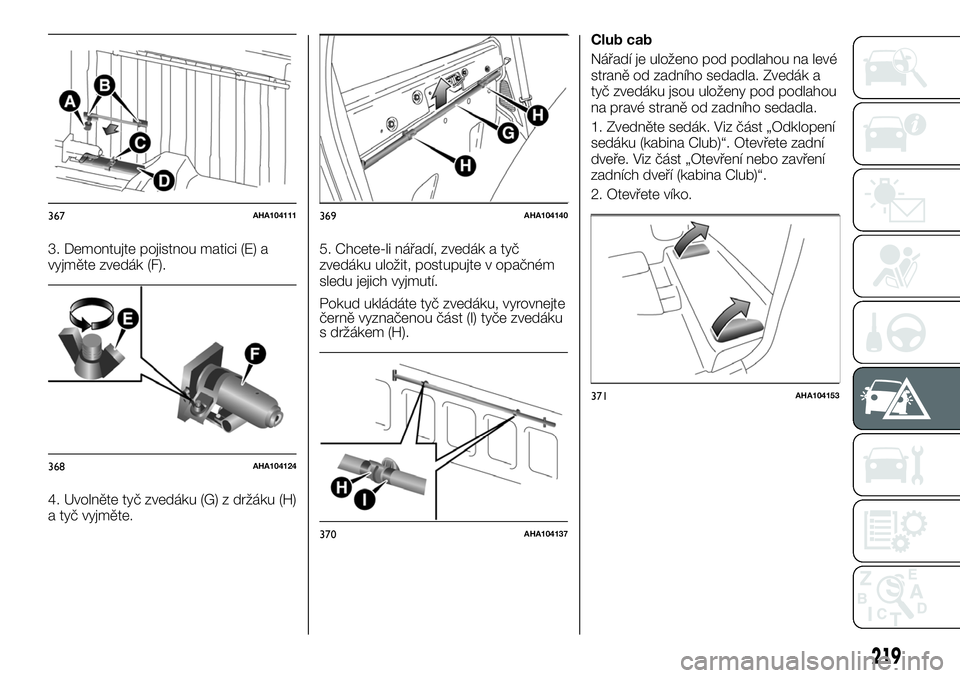

3. Demontujte pojistnou matici (E) a
vyjměte zvedák (F).
4. Uvolněte tyč zvedáku (G) z držáku (H)
a tyč vyjměte.5. Chcete-li nářadí, zvedák a tyč
zvedáku uložit, postupujte v opačném
sledu jejich vyjmutí.
Pokud ukládáte tyč zvedáku, vyrovnejte
černě vyznačenou část (I) tyče zvedáku
s držákem (H).Club cab
Nářadí je uloženo pod podlahou na levé
straně od zadního sedadla. Zvedák a
tyč zvedáku jsou uloženy pod podlahou
na pravé straně od zadního sedadla.
1. Zvedněte sedák. Viz část „Odklopení
sedáku (kabina Club)“. Otevřete zadní
dveře. Viz část „Otevření nebo zavření
zadních dveří (kabina Club)“.
2. Otevřete víko.
367AHA104111
368AHA104124
369AHA104140
370AHA104137
371AHA104153
219

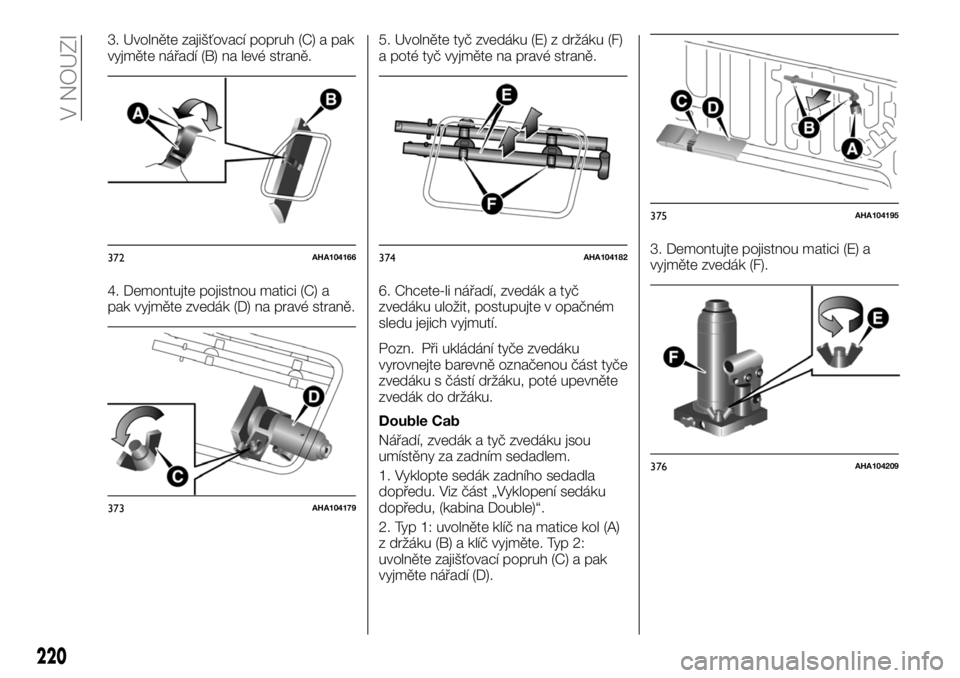

3. Uvolněte zajišťovací popruh (C) a pak
vyjměte nářadí (B) na levé straně.
4. Demontujte pojistnou matici (C) a
pak vyjměte zvedák (D) na pravé straně.5. Uvolněte tyč zvedáku (E) z držáku (F)
a poté tyč vyjměte na pravé straně.
6. Chcete-li nářadí, zvedák a tyč
zvedáku uložit, postupujte v opačném
sledu jejich vyjmutí.
Pozn. Při ukládání tyče zvedáku
vyrovnejte barevně označenou část tyče
zvedáku s částí držáku, poté upevněte
zvedák do držáku.
Double Cab
Nářadí, zvedák a tyč zvedáku jsou
umístěny za zadním sedadlem.
1. Vyklopte sedák zadního sedadla
dopředu. Viz část „Vyklopení sedáku
dopředu, (kabina Double)“.
2. Typ 1: uvolněte klíč na matice kol (A)
z držáku (B) a klíč vyjměte. Typ 2:
uvolněte zajišťovací popruh (C) a pak
vyjměte nářadí (D).3. Demontujte pojistnou matici (E) a
vyjměte zvedák (F).
372AHA104166
373AHA104179
374AHA104182
375AHA104195
376AHA104209
220
V NOUZI

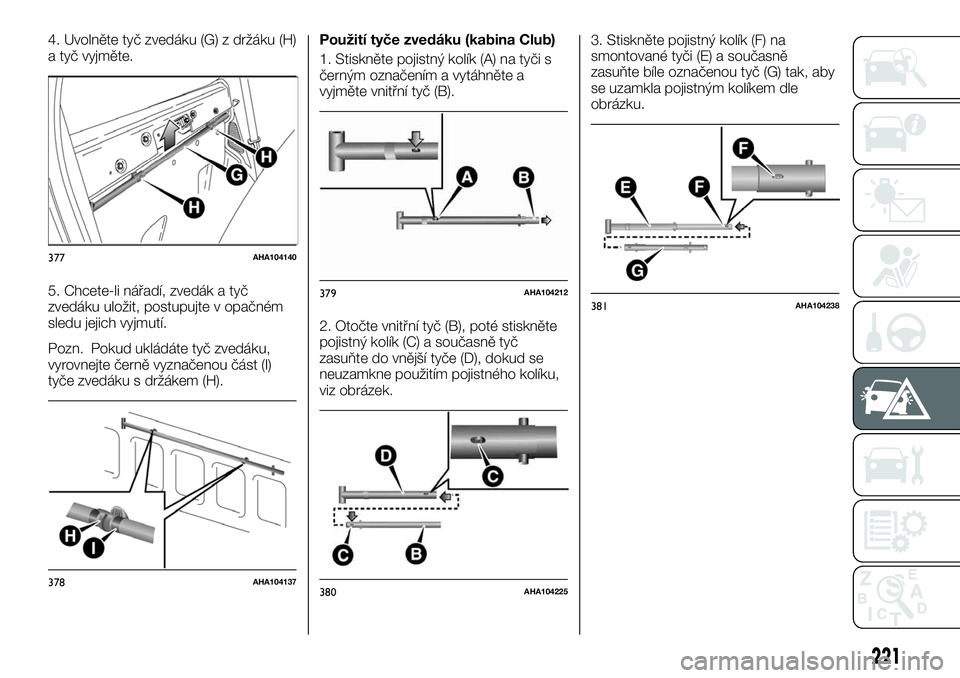

4. Uvolněte tyč zvedáku (G) z držáku (H)
a tyč vyjměte.
5. Chcete-li nářadí, zvedák a tyč
zvedáku uložit, postupujte v opačném
sledu jejich vyjmutí.
Pozn. Pokud ukládáte tyč zvedáku,
vyrovnejte černě vyznačenou část (I)
tyče zvedáku s držákem (H).Použití tyče zvedáku (kabina Club)
1. Stiskněte pojistný kolík (A) na tyči s
černým označením a vytáhněte a
vyjměte vnitřní tyč (B).
2. Otočte vnitřní tyč (B), poté stiskněte
pojistný kolík (C) a současně tyč
zasuňte do vnější tyče (D), dokud se
neuzamkne použitím pojistného kolíku,
viz obrázek.3. Stiskněte pojistný kolík (F) na
smontované tyči (E) a současně
zasuňte bíle označenou tyč (G) tak, aby
se uzamkla pojistným kolíkem dle
obrázku.
377AHA104140
378AHA104137
379AHA104212
380AHA104225
381AHA104238
221

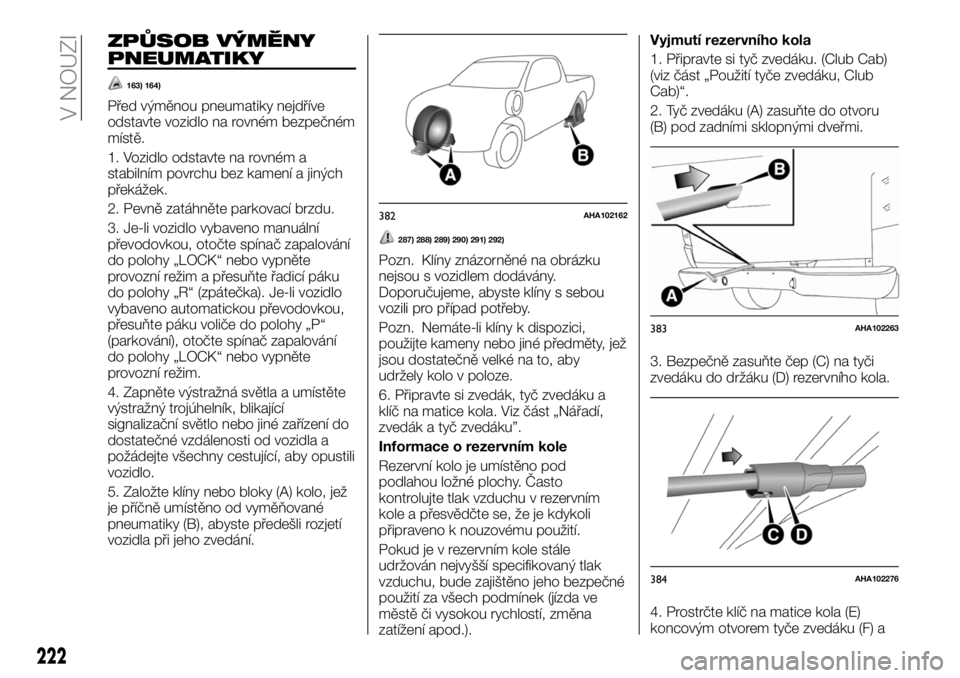

ZPŮSOB VÝMĚNY
PNEUMATIKY
163) 164)
Před výměnou pneumatiky nejdříve
odstavte vozidlo na rovném bezpečném
místě.
1. Vozidlo odstavte na rovném a
stabilním povrchu bez kamení a jiných
překážek.
2. Pevně zatáhněte parkovací brzdu.
3. Je-li vozidlo vybaveno manuální
převodovkou, otočte spínač zapalování
do polohy „LOCK“ nebo vypněte
provozní režim a přesuňte řadicí páku
do polohy „R“ (zpátečka). Je-li vozidlo
vybaveno automatickou převodovkou,
přesuňte páku voliče do polohy „P“
(parkování), otočte spínač zapalování
do polohy „LOCK“ nebo vypněte
provozní režim.
4. Zapněte výstražná světla a umístěte
výstražný trojúhelník, blikající
signalizační světlo nebo jiné zařízení do
dostatečné vzdálenosti od vozidla a
požádejte všechny cestující, aby opustili
vozidlo.
5. Založte klíny nebo bloky (A) kolo, jež
je příčně umístěno od vyměňované
pneumatiky (B), abyste předešli rozjetí
vozidla při jeho zvedání.
287) 288) 289) 290) 291) 292)
Pozn. Klíny znázorněné na obrázku
nejsou s vozidlem dodávány.
Doporučujeme, abyste klíny s sebou
vozili pro případ potřeby.
Pozn. Nemáte-li klíny k dispozici,
použijte kameny nebo jiné předměty, jež
jsou dostatečně velké na to, aby
udržely kolo v poloze.
6. Připravte si zvedák, tyč zvedáku a
klíč na matice kola. Viz část „Nářadí,
zvedák a tyč zvedáku”.
Informace o rezervním kole
Rezervní kolo je umístěno pod
podlahou ložné plochy. Často
kontrolujte tlak vzduchu v rezervním
kole a přesvědčte se, že je kdykoli
připraveno k nouzovému použití.
Pokud je v rezervním kole stále
udržován nejvyšší specifikovaný tlak
vzduchu, bude zajištěno jeho bezpečné
použití za všech podmínek (jízda ve
městě či vysokou rychlostí, změna
zatížení apod.).Vyjmutí rezervního kola
1. Připravte si tyč zvedáku. (Club Cab)
(viz část „Použití tyče zvedáku, Club
Cab)“.
2. Tyč zvedáku (A) zasuňte do otvoru
(B) pod zadními sklopnými dveřmi.
3. Bezpečně zasuňte čep (C) na tyči
zvedáku do držáku (D) rezervního kola.
4. Prostrčte klíč na matice kola (E)
koncovým otvorem tyče zvedáku (F) a
382AHA102162
383AHA102263
384AHA102276
222
V NOUZI

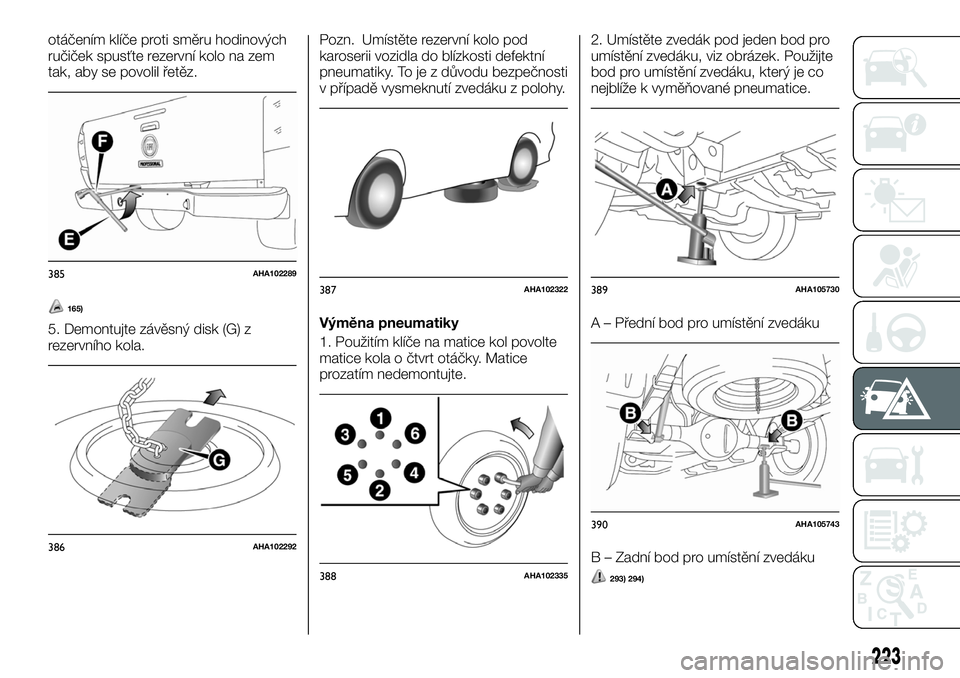

otáčením klíče proti směru hodinových
ručiček spusťte rezervní kolo na zem
tak, aby se povolil řetěz.
165)
5. Demontujte závěsný disk (G) z
rezervního kola.Pozn. Umístěte rezervní kolo pod
karoserii vozidla do blízkosti defektní
pneumatiky. To je z důvodu bezpečnosti
v případě vysmeknutí zvedáku z polohy.
Výměna pneumatiky
1. Použitím klíče na matice kol povolte
matice kola o čtvrt otáčky. Matice
prozatím nedemontujte.2. Umístěte zvedák pod jeden bod pro
umístění zvedáku, viz obrázek. Použijte
bod pro umístění zvedáku, který je co
nejblíže k vyměňované pneumatice.
A – Přední bod pro umístění zvedáku
B – Zadní bod pro umístění zvedáku
293) 294)
385AHA102289
386AHA102292
387AHA102322
388AHA102335
389AHA105730
390AHA105743
223

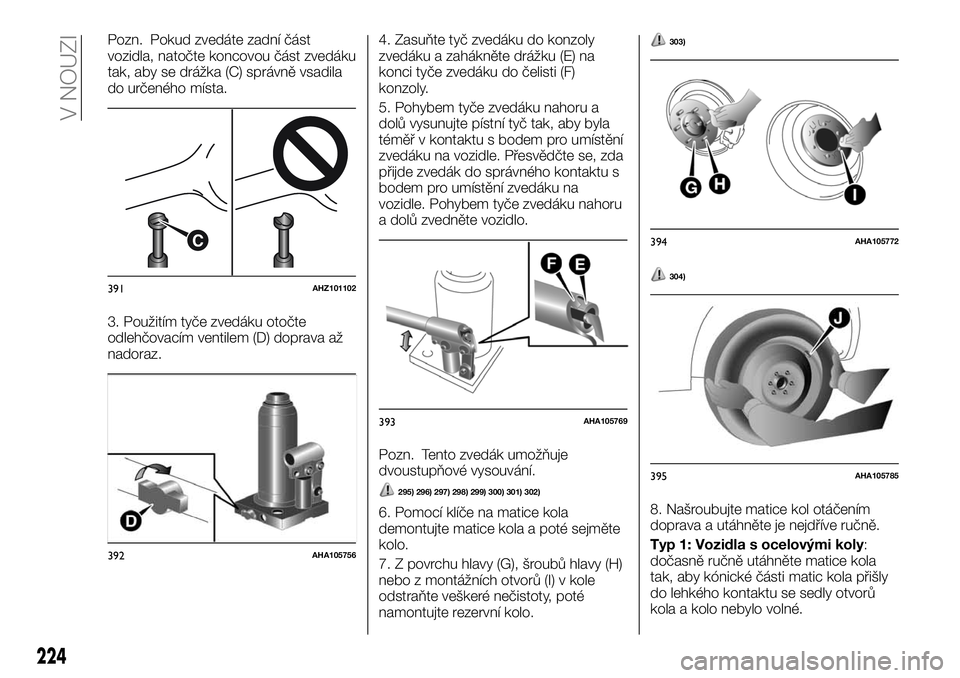

Pozn. Pokud zvedáte zadní část
vozidla, natočte koncovou část zvedáku
tak, aby se drážka (C) správně vsadila
do určeného místa.
3. Použitím tyče zvedáku otočte
odlehčovacím ventilem (D) doprava až
nadoraz.4. Zasuňte tyč zvedáku do konzoly
zvedáku a zahákněte drážku (E) na
konci tyče zvedáku do čelisti (F)
konzoly.
5. Pohybem tyče zvedáku nahoru a
dolů vysunujte pístní tyč tak, aby byla
téměř v kontaktu s bodem pro umístění
zvedáku na vozidle. Přesvědčte se, zda
přijde zvedák do správného kontaktu s
bodem pro umístění zvedáku na
vozidle. Pohybem tyče zvedáku nahoru
a dolů zvedněte vozidlo.
Pozn. Tento zvedák umožňuje
dvoustupňové vysouvání.
295) 296) 297) 298) 299) 300) 301) 302)
6. Pomocí klíče na matice kola
demontujte matice kola a poté sejměte
kolo.
7. Z povrchu hlavy (G), šroubů hlavy (H)
nebo z montážních otvorů (I) v kole
odstraňte veškeré nečistoty, poté
namontujte rezervní kolo.
303)
304)
8. Našroubujte matice kol otáčením
doprava a utáhněte je nejdříve ručně.
Typ 1: Vozidla s ocelovými koly:
dočasně ručně utáhněte matice kola
tak, aby kónické části matic kola přišly
do lehkého kontaktu se sedly otvorů
kola a kolo nebylo volné.
C
391AHZ101102
392AHA105756
393AHA105769
394AHA105772
395AHA105785
224
V NOUZI

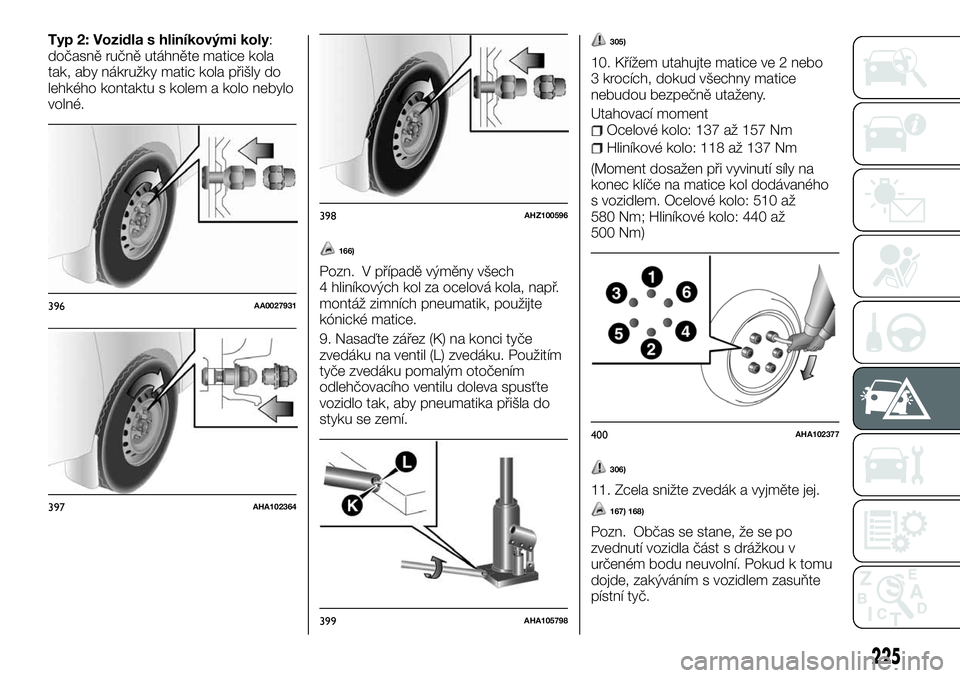

Typ 2: Vozidla s hliníkovými koly:
dočasně ručně utáhněte matice kola
tak, aby nákružky matic kola přišly do
lehkého kontaktu s kolem a kolo nebylo
volné.
166)
Pozn. V případě výměny všech
4 hliníkových kol za ocelová kola, např.
montáž zimních pneumatik, použijte
kónické matice.
9. Nasaďte zářez (K) na konci tyče
zvedáku na ventil (L) zvedáku. Použitím
tyče zvedáku pomalým otočením
odlehčovacího ventilu doleva spusťte
vozidlo tak, aby pneumatika přišla do
styku se zemí.
305)
10. Křížem utahujte matice ve 2 nebo
3 krocích, dokud všechny matice
nebudou bezpečně utaženy.
Utahovací moment
Ocelové kolo: 137 až 157 Nm
Hliníkové kolo: 118 až 137 Nm
(Moment dosažen při vyvinutí síly na
konec klíče na matice kol dodávaného
s vozidlem. Ocelové kolo: 510 až
580 Nm; Hliníkové kolo: 440 až
500 Nm)
306)
11. Zcela snižte zvedák a vyjměte jej.
167) 168)
Pozn. Občas se stane, že se po
zvednutí vozidla část s drážkou v
určeném bodu neuvolní. Pokud k tomu
dojde, zakýváním s vozidlem zasuňte
pístní tyč.
396AA0027931
397AHA102364
398AHZ100596
399AHA105798
400AHA102377
225

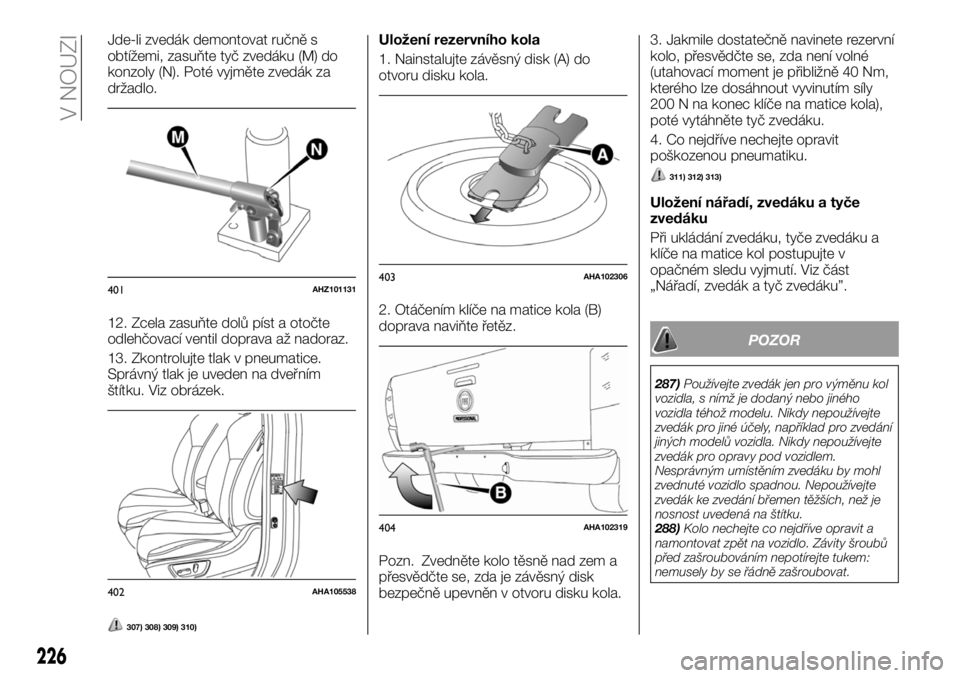

Jde-li zvedák demontovat ručně s
obtížemi, zasuňte tyč zvedáku (M) do
konzoly (N). Poté vyjměte zvedák za
držadlo.
12. Zcela zasuňte dolů píst a otočte
odlehčovací ventil doprava až nadoraz.
13. Zkontrolujte tlak v pneumatice.
Správný tlak je uveden na dveřním
štítku. Viz obrázek.
307) 308) 309) 310)
Uložení rezervního kola
1. Nainstalujte závěsný disk (A) do
otvoru disku kola.
2. Otáčením klíče na matice kola (B)
doprava naviňte řetěz.
Pozn. Zvedněte kolo těsně nad zem a
přesvědčte se, zda je závěsný disk
bezpečně upevněn v otvoru disku kola.3. Jakmile dostatečně navinete rezervní
kolo, přesvědčte se, zda není volné
(utahovací moment je přibližně 40 Nm,
kterého lze dosáhnout vyvinutím síly
200 N na konec klíče na matice kola),
poté vytáhněte tyč zvedáku.
4. Co nejdříve nechejte opravit
poškozenou pneumatiku.
311) 312) 313)
Uložení nářadí, zvedáku a tyče
zvedáku
Při ukládání zvedáku, tyče zvedáku a
klíče na matice kol postupujte v
opačném sledu vyjmutí. Viz část
„Nářadí, zvedák a tyč zvedáku”.
POZOR
287)Používejte zvedák jen pro výměnu kol
vozidla, s nímž je dodaný nebo jiného
vozidla téhož modelu. Nikdy nepoužívejte
zvedák pro jiné účely, například pro zvedání
jiných modelů vozidla. Nikdy nepoužívejte
zvedák pro opravy pod vozidlem.
Nesprávným umístěním zvedáku by mohl
zvednuté vozidlo spadnou. Nepoužívejte
zvedák ke zvedání břemen těžších, než je
nosnost uvedená na štítku.
288)Kolo nechejte co nejdříve opravit a
namontovat zpět na vozidlo. Závity šroubů
před zašroubováním nepotírejte tukem:
nemusely by se řádně zašroubovat.
401AHZ101131
402AHA105538
403AHA102306
404AHA102319
226
V NOUZI

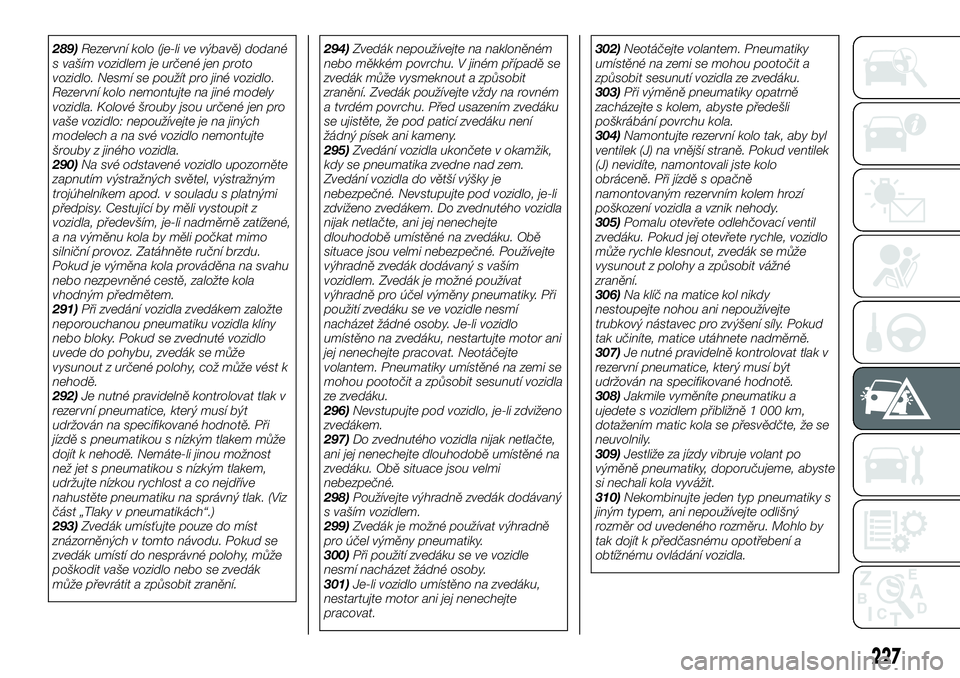

289)Rezervní kolo (je-li ve výbavě) dodané
s vaším vozidlem je určené jen proto
vozidlo. Nesmí se použít pro jiné vozidlo.
Rezervní kolo nemontujte na jiné modely
vozidla. Kolové šrouby jsou určené jen pro
vaše vozidlo: nepoužívejte je na jiných
modelech a na své vozidlo nemontujte
šrouby z jiného vozidla.
290)Na své odstavené vozidlo upozorněte
zapnutím výstražných světel, výstražným
trojúhelníkem apod. v souladu s platnými
předpisy. Cestující by měli vystoupit z
vozidla, především, je-li nadměrně zatížené,
a na výměnu kola by měli počkat mimo
silniční provoz. Zatáhněte ruční brzdu.
Pokud je výměna kola prováděna na svahu
nebo nezpevněné cestě, založte kola
vhodným předmětem.
291)Při zvedání vozidla zvedákem založte
neporouchanou pneumatiku vozidla klíny
nebo bloky. Pokud se zvednuté vozidlo
uvede do pohybu, zvedák se může
vysunout z určené polohy, což může vést k
nehodě.
292)Je nutné pravidelně kontrolovat tlak v
rezervní pneumatice, který musí být
udržován na specifikované hodnotě. Při
jízdě s pneumatikou s nízkým tlakem může
dojít k nehodě. Nemáte-li jinou možnost
než jet s pneumatikou s nízkým tlakem,
udržujte nízkou rychlost a co nejdříve
nahustěte pneumatiku na správný tlak. (Viz
část „Tlaky v pneumatikách“.)
293)Zvedák umísťujte pouze do míst
znázorněných v tomto návodu. Pokud se
zvedák umístí do nesprávné polohy, může
poškodit vaše vozidlo nebo se zvedák
může převrátit a způsobit zranění.294)Zvedák nepoužívejte na nakloněném
nebo měkkém povrchu. V jiném případě se
zvedák může vysmeknout a způsobit
zranění. Zvedák používejte vždy na rovném
a tvrdém povrchu. Před usazením zvedáku
se ujistěte, že pod paticí zvedáku není
žádný písek ani kameny.
295)Zvedání vozidla ukončete v okamžik,
kdy se pneumatika zvedne nad zem.
Zvedání vozidla do větší výšky je
nebezpečné. Nevstupujte pod vozidlo, je-li
zdviženo zvedákem. Do zvednutého vozidla
nijak netlačte, ani jej nenechejte
dlouhodobě umístěné na zvedáku. Obě
situace jsou velmi nebezpečné. Používejte
výhradně zvedák dodávaný s vaším
vozidlem. Zvedák je možné používat
výhradně pro účel výměny pneumatiky. Při
použití zvedáku se ve vozidle nesmí
nacházet žádné osoby. Je-li vozidlo
umístěno na zvedáku, nestartujte motor ani
jej nenechejte pracovat. Neotáčejte
volantem. Pneumatiky umístěné na zemi se
mohou pootočit a způsobit sesunutí vozidla
ze zvedáku.
296)Nevstupujte pod vozidlo, je-li zdviženo
zvedákem.
297)Do zvednutého vozidla nijak netlačte,
ani jej nenechejte dlouhodobě umístěné na
zvedáku. Obě situace jsou velmi
nebezpečné.
298)Používejte výhradně zvedák dodávaný
s vaším vozidlem.
299)Zvedák je možné používat výhradně
pro účel výměny pneumatiky.
300)Při použití zvedáku se ve vozidle
nesmí nacházet žádné osoby.
301)Je-li vozidlo umístěno na zvedáku,
nestartujte motor ani jej nenechejte
pracovat.302)Neotáčejte volantem. Pneumatiky
umístěné na zemi se mohou pootočit a
způsobit sesunutí vozidla ze zvedáku.
303)Při výměně pneumatiky opatrně
zacházejte s kolem, abyste předešli
poškrábání povrchu kola.
304)Namontujte rezervní kolo tak, aby byl
ventilek (J) na vnější straně. Pokud ventilek
(J) nevidíte, namontovali jste kolo
obráceně. Při jízdě s opačně
namontovaným rezervním kolem hrozí
poškození vozidla a vznik nehody.
305)Pomalu otevřete odlehčovací ventil
zvedáku. Pokud jej otevřete rychle, vozidlo
může rychle klesnout, zvedák se může
vysunout z polohy a způsobit vážné
zranění.
306)Na klíč na matice kol nikdy
nestoupejte nohou ani nepoužívejte
trubkový nástavec pro zvýšení síly. Pokud
tak učiníte, matice utáhnete nadměrně.
307)Je nutné pravidelně kontrolovat tlak v
rezervní pneumatice, který musí být
udržován na specifikované hodnotě.
308)Jakmile vyměníte pneumatiku a
ujedete s vozidlem přibližně 1 000 km,
dotažením matic kola se přesvědčte, že se
neuvolnily.
309)Jestliže za jízdy vibruje volant po
výměně pneumatiky, doporučujeme, abyste
si nechali kola vyvážit.
310)Nekombinujte jeden typ pneumatiky s
jiným typem, ani nepoužívejte odlišný
rozměr od uvedeného rozměru. Mohlo by
tak dojít k předčasnému opotřebení a
obtížnému ovládání vozidla.
227

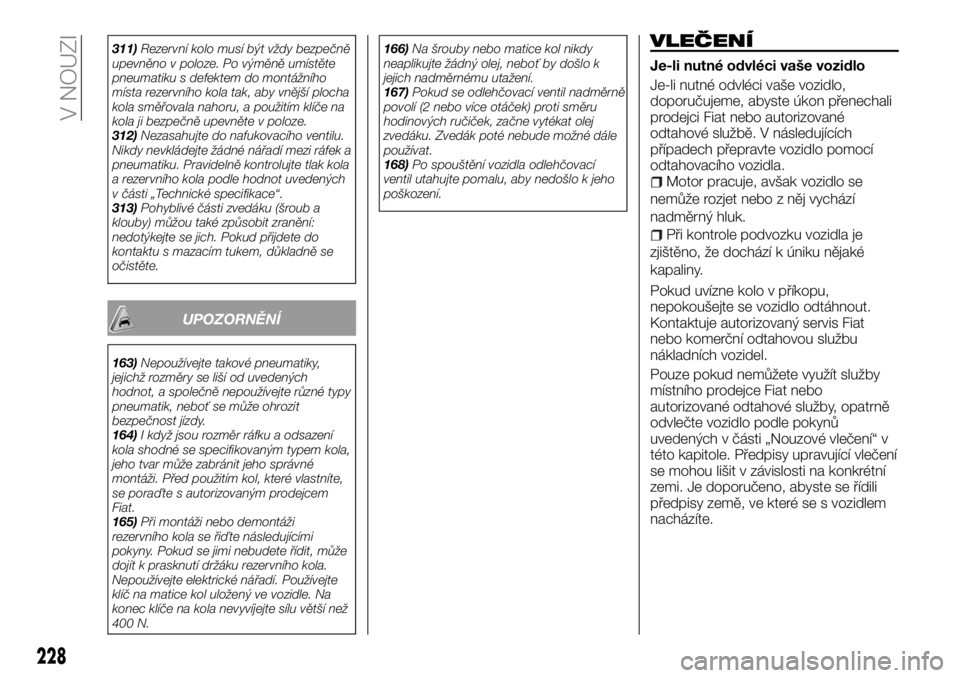

311)Rezervní kolo musí být vždy bezpečně
upevněno v poloze. Po výměně umístěte
pneumatiku s defektem do montážního
místa rezervního kola tak, aby vnější plocha
kola směřovala nahoru, a použitím klíče na
kola ji bezpečně upevněte v poloze.
312)Nezasahujte do nafukovacího ventilu.
Nikdy nevkládejte žádné nářadí mezi ráfek a
pneumatiku. Pravidelně kontrolujte tlak kola
a rezervního kola podle hodnot uvedených
v části „Technické specifikace“.
313)Pohyblivé části zvedáku (šroub a
klouby) můžou také způsobit zranění:
nedotýkejte se jich. Pokud přijdete do
kontaktu s mazacím tukem, důkladně se
očistěte.
UPOZORNĚNÍ
163)Nepoužívejte takové pneumatiky,
jejichž rozměry se liší od uvedených
hodnot, a společně nepoužívejte různé typy
pneumatik, neboť se může ohrozit
bezpečnost jízdy.
164)I když jsou rozměr ráfku a odsazení
kola shodné se specifikovaným typem kola,
jeho tvar může zabránit jeho správné
montáži. Před použitím kol, které vlastníte,
se poraďte s autorizovaným prodejcem
Fiat.
165)Při montáži nebo demontáži
rezervního kola se řiďte následujícími
pokyny. Pokud se jimi nebudete řídit, může
dojít k prasknutí držáku rezervního kola.
Nepoužívejte elektrické nářadí. Používejte
klíč na matice kol uložený ve vozidle. Na
konec klíče na kola nevyvíjejte sílu větší než
400 N.166)Na šrouby nebo matice kol nikdy
neaplikujte žádný olej, neboť by došlo k
jejich nadměrnému utažení.
167)Pokud se odlehčovací ventil nadměrně
povolí (2 nebo více otáček) proti směru
hodinových ručiček, začne vytékat olej
zvedáku. Zvedák poté nebude možné dále
používat.
168)Po spouštění vozidla odlehčovací
ventil utahujte pomalu, aby nedošlo k jeho
poškození.
VLEČENÍ
Je-li nutné odvléci vaše vozidlo
Je-li nutné odvléci vaše vozidlo,
doporučujeme, abyste úkon přenechali
prodejci Fiat nebo autorizované
odtahové službě. V následujících
případech přepravte vozidlo pomocí
odtahovacího vozidla.
Motor pracuje, avšak vozidlo se
nemůže rozjet nebo z něj vychází
nadměrný hluk.
Při kontrole podvozku vozidla je
zjištěno, že dochází k úniku nějaké
kapaliny.
Pokud uvízne kolo v příkopu,
nepokoušejte se vozidlo odtáhnout.
Kontaktuje autorizovaný servis Fiat
nebo komerční odtahovou službu
nákladních vozidel.
Pouze pokud nemůžete využít služby
místního prodejce Fiat nebo
autorizované odtahové služby, opatrně
odvlečte vozidlo podle pokynů
uvedených v části „Nouzové vlečení“ v
této kapitole. Předpisy upravující vlečení
se mohou lišit v závislosti na konkrétní
zemi. Je doporučeno, abyste se řídili
předpisy země, ve které se s vozidlem
nacházíte.
228
V NOUZI
