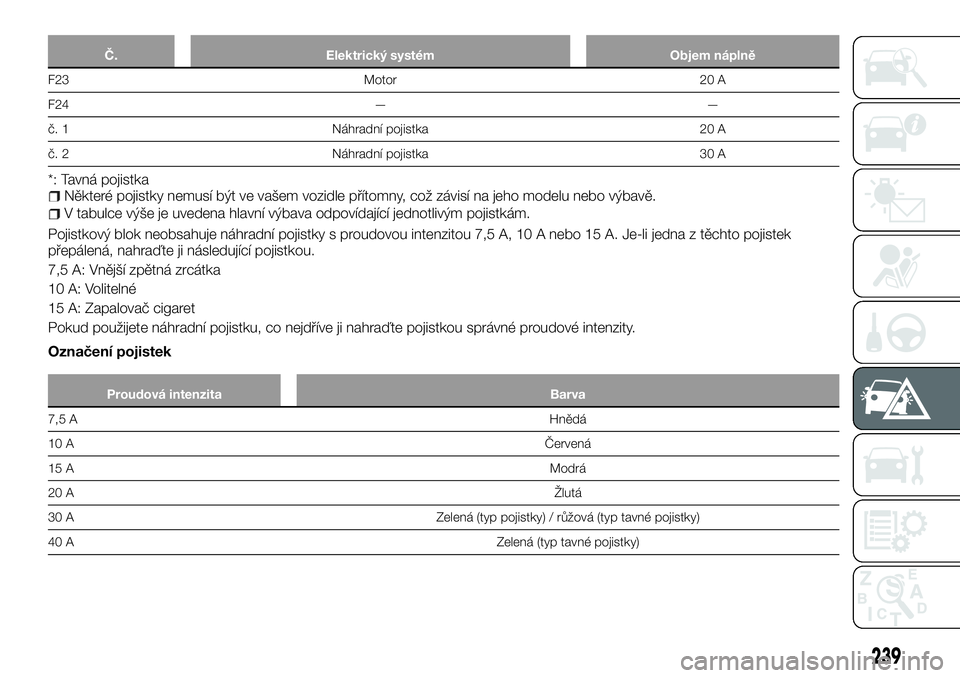

Č. Elektrický systém Objem náplně
F23 Motor 20 A
F24 — —
č. 1 Náhradní pojistka 20 A
č. 2 Náhradní pojistka 30 A
*: Tavná pojistkaNěkteré pojistky nemusí být ve vašem vozidle přítomny, což závisí na jeho modelu nebo výbavě.
V tabulce výše je uvedena hlavní výbava odpovídající jednotlivým pojistkám.
Pojistkový blok neobsahuje náhradní pojistky s proudovou intenzitou 7,5 A, 10 A nebo 15 A. Je-li jedna z těchto pojistek
přepálená, nahraďte ji následující pojistkou.
7,5 A: Vnější zpětná zrcátka
10 A: Volitelné
15 A: Zapalovač cigaret
Pokud použijete náhradní pojistku, co nejdříve ji nahraďte pojistkou správné proudové intenzity.
Označení pojistek
Proudová intenzita Barva
7,5 AHnědá
10 AČervená
15 AModrá
20 AŽlutá
30 A Zelená (typ pojistky) / růžová (typ tavné pojistky)
40 AZelená (typ tavné pojistky)
239

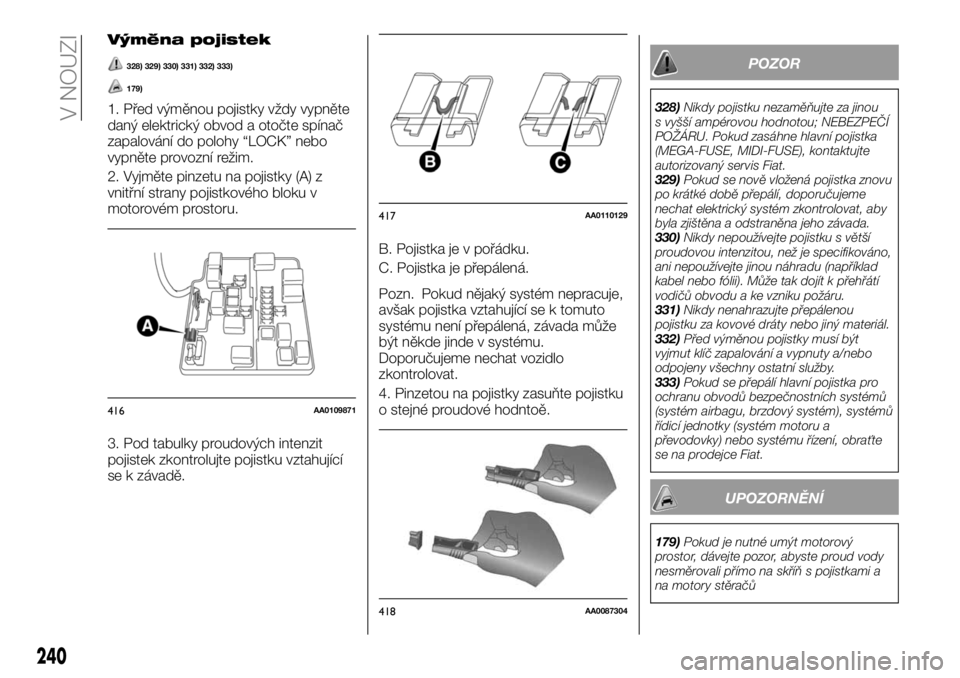

Výměna pojistek
328) 329) 330) 331) 332) 333)
179)
1. Před výměnou pojistky vždy vypněte
daný elektrický obvod a otočte spínač
zapalování do polohy “LOCK” nebo
vypněte provozní režim.
2. Vyjměte pinzetu na pojistky (A) z
vnitřní strany pojistkového bloku v
motorovém prostoru.
3. Pod tabulky proudových intenzit
pojistek zkontrolujte pojistku vztahující
se k závadě.B. Pojistka je v pořádku.
C. Pojistka je přepálená.
Pozn. Pokud nějaký systém nepracuje,
avšak pojistka vztahující se k tomuto
systému není přepálená, závada může
být někde jinde v systému.
Doporučujeme nechat vozidlo
zkontrolovat.
4. Pinzetou na pojistky zasuňte pojistku
o stejné proudové hodntoě.
POZOR
328)Nikdy pojistku nezaměňujte za jinou
s vyšší ampérovou hodnotou; NEBEZPEČÍ
POŽÁRU. Pokud zasáhne hlavní pojistka
(MEGA-FUSE, MIDI-FUSE), kontaktujte
autorizovaný servis Fiat.
329)Pokud se nově vložená pojistka znovu
po krátké době přepálí, doporučujeme
nechat elektrický systém zkontrolovat, aby
byla zjištěna a odstraněna jeho závada.
330)Nikdy nepoužívejte pojistku s větší
proudovou intenzitou, než je specifikováno,
ani nepoužívejte jinou náhradu (například
kabel nebo fólii). Může tak dojít k přehřátí
vodičů obvodu a ke vzniku požáru.
331)Nikdy nenahrazujte přepálenou
pojistku za kovové dráty nebo jiný materiál.
332)Před výměnou pojistky musí být
vyjmut klíč zapalování a vypnuty a/nebo
odpojeny všechny ostatní služby.
333)Pokud se přepálí hlavní pojistka pro
ochranu obvodů bezpečnostních systémů
(systém airbagu, brzdový systém), systémů
řídicí jednotky (systém motoru a
převodovky) nebo systému řízení, obraťte
se na prodejce Fiat.
UPOZORNĚNÍ
179)Pokud je nutné umýt motorový
prostor, dávejte pozor, abyste proud vody
nesměrovali přímo na skříň s pojistkami a
na motory stěračů
416AA0109871
417AA0110129
418AA0087304
240
V NOUZI

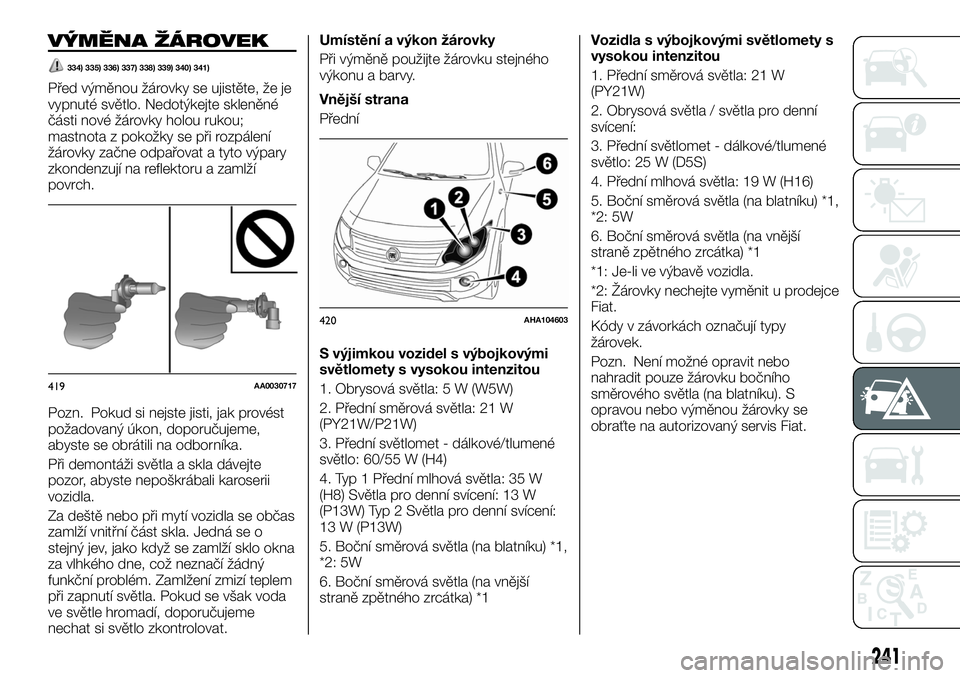

VÝMĚNA ŽÁROVEK
334) 335) 336) 337) 338) 339) 340) 341)
Před výměnou žárovky se ujistěte, že je
vypnuté světlo. Nedotýkejte skleněné
části nové žárovky holou rukou;
mastnota z pokožky se při rozpálení
žárovky začne odpařovat a tyto výpary
zkondenzují na reflektoru a zamlží
povrch.
Pozn. Pokud si nejste jisti, jak provést
požadovaný úkon, doporučujeme,
abyste se obrátili na odborníka.
Při demontáži světla a skla dávejte
pozor, abyste nepoškrábali karoserii
vozidla.
Za deště nebo při mytí vozidla se občas
zamlží vnitřní část skla. Jedná se o
stejný jev, jako když se zamlží sklo okna
za vlhkého dne, což neznačí žádný
funkční problém. Zamlžení zmizí teplem
při zapnutí světla. Pokud se však voda
ve světle hromadí, doporučujeme
nechat si světlo zkontrolovat.Umístění a výkon žárovky
Při výměně použijte žárovku stejného
výkonu a barvy.
Vnější strana
Přední
S výjimkou vozidel s výbojkovými
světlomety s vysokou intenzitou
1. Obrysová světla: 5 W (W5W)
2. Přední směrová světla: 21 W
(PY21W/P21W)
3. Přední světlomet - dálkové/tlumené
světlo: 60/55 W (H4)
4. Typ 1 Přední mlhová světla: 35 W
(H8) Světla pro denní svícení: 13 W
(P13W) Typ 2 Světla pro denní svícení:
13 W (P13W)
5. Boční směrová světla (na blatníku) *1,
*2: 5W
6. Boční směrová světla (na vnější
straně zpětného zrcátka) *1Vozidla s výbojkovými světlomety s
vysokou intenzitou
1. Přední směrová světla: 21 W
(PY21W)
2. Obrysová světla / světla pro denní
svícení:
3. Přední světlomet - dálkové/tlumené
světlo: 25 W (D5S)
4. Přední mlhová světla: 19 W (H16)
5. Boční směrová světla (na blatníku) *1,
*2: 5W
6. Boční směrová světla (na vnější
straně zpětného zrcátka) *1
*1: Je-li ve výbavě vozidla.
*2: Žárovky nechejte vyměnit u prodejce
Fiat.
Kódy v závorkách označují typy
žárovek.
Pozn. Není možné opravit nebo
nahradit pouze žárovku bočního
směrového světla (na blatníku). S
opravou nebo výměnou žárovky se
obraťte na autorizovaný servis Fiat.
419AA0030717
420AHA104603
241

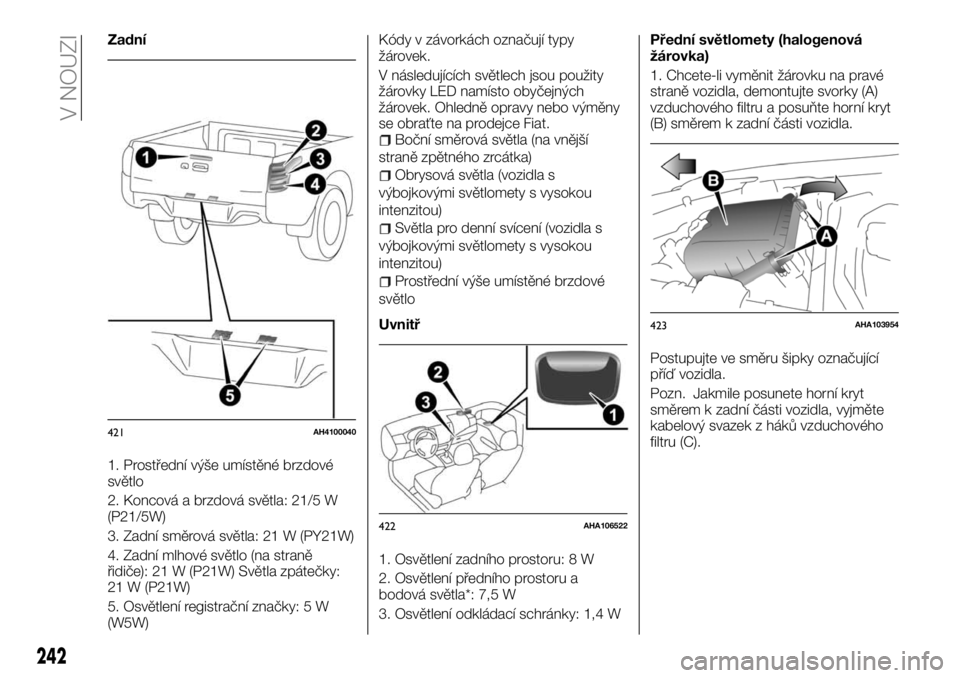

Zadní
1. Prostřední výše umístěné brzdové
světlo
2. Koncová a brzdová světla: 21/5 W
(P21/5W)
3. Zadní směrová světla: 21 W (PY21W)
4. Zadní mlhové světlo (na straně
řidiče): 21 W (P21W) Světla zpátečky:
21 W (P21W)
5. Osvětlení registrační značky: 5 W
(W5W)Kódy v závorkách označují typy
žárovek.
V následujících světlech jsou použity
žárovky LED namísto obyčejných
žárovek. Ohledně opravy nebo výměny
se obraťte na prodejce Fiat.
Boční směrová světla (na vnější
straně zpětného zrcátka)
Obrysová světla (vozidla s
výbojkovými světlomety s vysokou
intenzitou)
Světla pro denní svícení (vozidla s
výbojkovými světlomety s vysokou
intenzitou)
Prostřední výše umístěné brzdové
světlo
Uvnitř
1. Osvětlení zadního prostoru: 8 W
2. Osvětlení předního prostoru a
bodová světla*: 7,5 W
3. Osvětlení odkládací schránky: 1,4 WPřední světlomety (halogenová
žárovka)
1. Chcete-li vyměnit žárovku na pravé
straně vozidla, demontujte svorky (A)
vzduchového filtru a posuňte horní kryt
(B) směrem k zadní části vozidla.
Postupujte ve směru šipky označující
příď vozidla.
Pozn. Jakmile posunete horní kryt
směrem k zadní části vozidla, vyjměte
kabelový svazek z háků vzduchového
filtru (C).
421AH4100040
422AHA106522
423AHA103954
242
V NOUZI

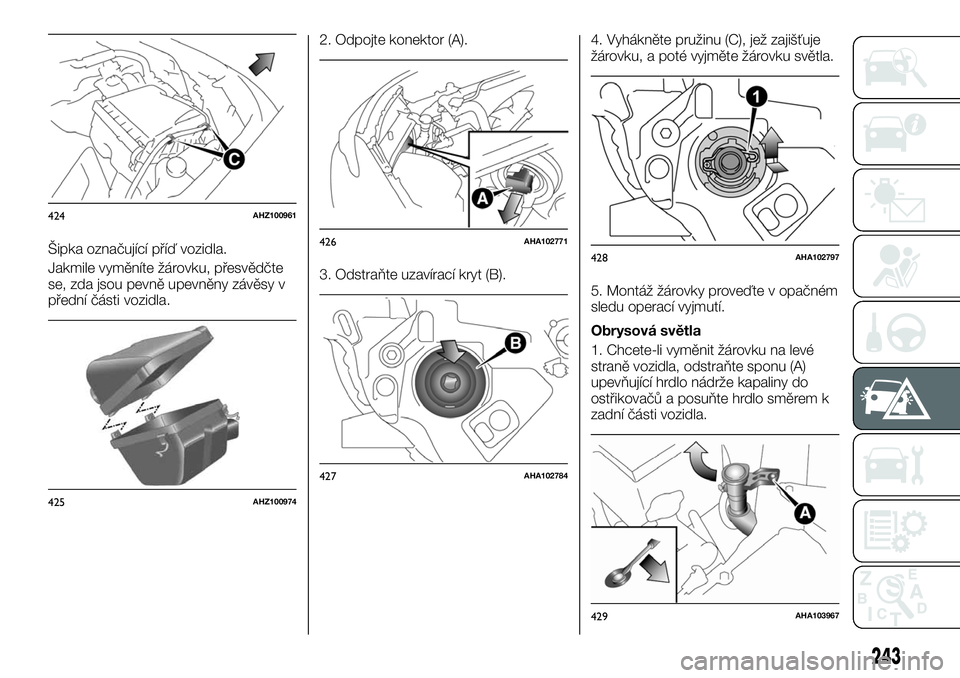

Šipka označující příď vozidla.
Jakmile vyměníte žárovku, přesvědčte
se, zda jsou pevně upevněny závěsy v
přední části vozidla.2. Odpojte konektor (A).
3. Odstraňte uzavírací kryt (B).4. Vyhákněte pružinu (C), jež zajišťuje
žárovku, a poté vyjměte žárovku světla.
5. Montáž žárovky proveďte v opačném
sledu operací vyjmutí.
Obrysová světla
1. Chcete-li vyměnit žárovku na levé
straně vozidla, odstraňte sponu (A)
upevňující hrdlo nádrže kapaliny do
ostřikovačů a posuňte hrdlo směrem k
zadní části vozidla.
424AHZ100961
425AHZ100974
426AHA102771
427AHA102784
428AHA102797
429AHA103967
243

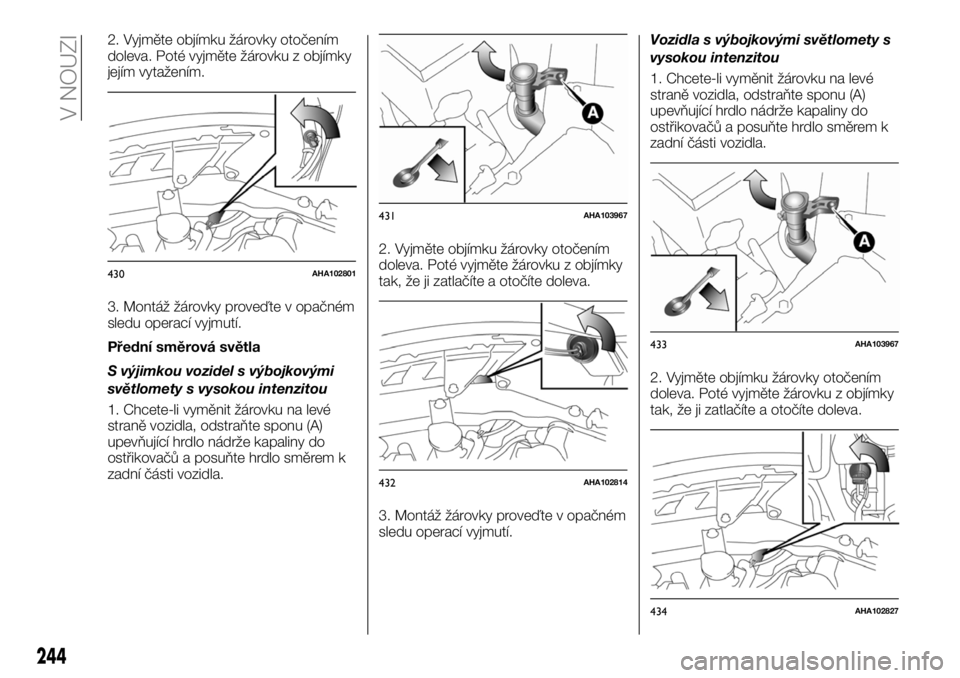

2. Vyjměte objímku žárovky otočením
doleva. Poté vyjměte žárovku z objímky
jejím vytažením.
3. Montáž žárovky proveďte v opačném
sledu operací vyjmutí.
Přední směrová světla
S výjimkou vozidel s výbojkovými
světlomety s vysokou intenzitou
1. Chcete-li vyměnit žárovku na levé
straně vozidla, odstraňte sponu (A)
upevňující hrdlo nádrže kapaliny do
ostřikovačů a posuňte hrdlo směrem k
zadní části vozidla.2. Vyjměte objímku žárovky otočením
doleva. Poté vyjměte žárovku z objímky
tak, že ji zatlačíte a otočíte doleva.
3. Montáž žárovky proveďte v opačném
sledu operací vyjmutí.Vozidla s výbojkovými světlomety s
vysokou intenzitou
1. Chcete-li vyměnit žárovku na levé
straně vozidla, odstraňte sponu (A)
upevňující hrdlo nádrže kapaliny do
ostřikovačů a posuňte hrdlo směrem k
zadní části vozidla.
2. Vyjměte objímku žárovky otočením
doleva. Poté vyjměte žárovku z objímky
tak, že ji zatlačíte a otočíte doleva.
430AHA102801
431AHA103967
432AHA102814
433AHA103967
434AHA102827
244
V NOUZI

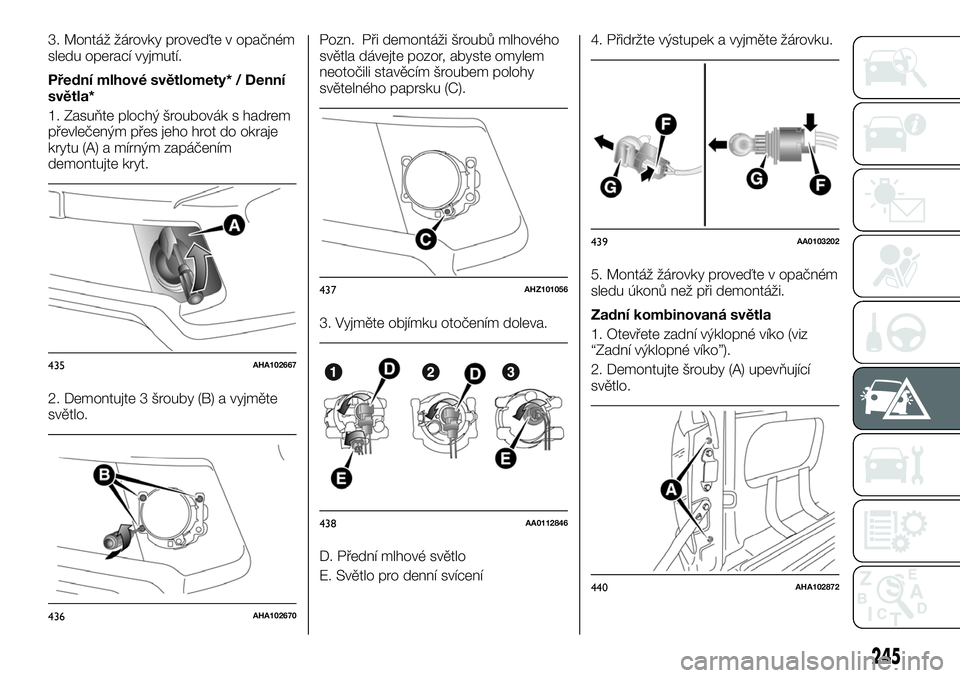

3. Montáž žárovky proveďte v opačném
sledu operací vyjmutí.
Přední mlhové světlomety* / Denní
světla*
1. Zasuňte plochý šroubovák s hadrem
převlečeným přes jeho hrot do okraje
krytu (A) a mírným zapáčením
demontujte kryt.
2. Demontujte 3 šrouby (B) a vyjměte
světlo.Pozn. Při demontáži šroubů mlhového
světla dávejte pozor, abyste omylem
neotočili stavěcím šroubem polohy
světelného paprsku (C).
3. Vyjměte objímku otočením doleva.
D. Přední mlhové světlo
E. Světlo pro denní svícení4. Přidržte výstupek a vyjměte žárovku.
5. Montáž žárovky proveďte v opačném
sledu úkonů než při demontáži.
Zadní kombinovaná světla
1. Otevřete zadní výklopné víko (viz
“Zadní výklopné víko”).
2. Demontujte šrouby (A) upevňující
světlo.
435AHA102667
436AHA102670
437AHZ101056
438AA0112846
439AA0103202
440AHA102872
245

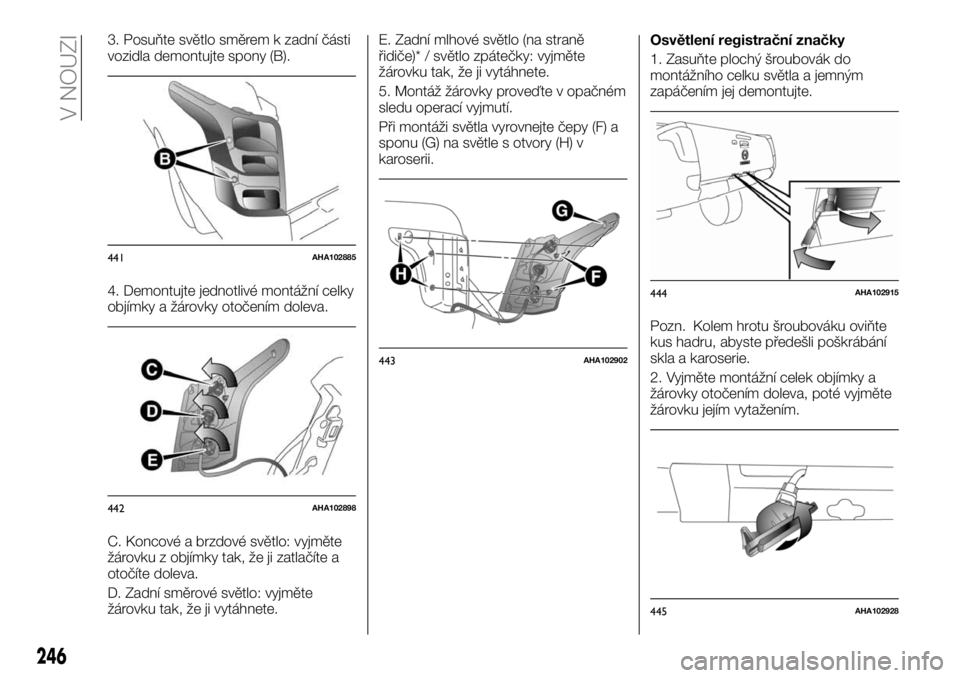

3. Posuňte světlo směrem k zadní části
vozidla demontujte spony (B).
4. Demontujte jednotlivé montážní celky
objímky a žárovky otočením doleva.
C. Koncové a brzdové světlo: vyjměte
žárovku z objímky tak, že ji zatlačíte a
otočíte doleva.
D. Zadní směrové světlo: vyjměte
žárovku tak, že ji vytáhnete.E. Zadní mlhové světlo (na straně
řidiče)* / světlo zpátečky: vyjměte
žárovku tak, že ji vytáhnete.
5. Montáž žárovky proveďte v opačném
sledu operací vyjmutí.
Při montáži světla vyrovnejte čepy (F) a
sponu (G) na světle s otvory (H) v
karoserii.Osvětlení registrační značky
1. Zasuňte plochý šroubovák do
montážního celku světla a jemným
zapáčením jej demontujte.
Pozn. Kolem hrotu šroubováku oviňte
kus hadru, abyste předešli poškrábání
skla a karoserie.
2. Vyjměte montážní celek objímky a
žárovky otočením doleva, poté vyjměte
žárovku jejím vytažením.
441AHA102885
442AHA102898
443AHA102902
444AHA102915
445AHA102928
246
V NOUZI

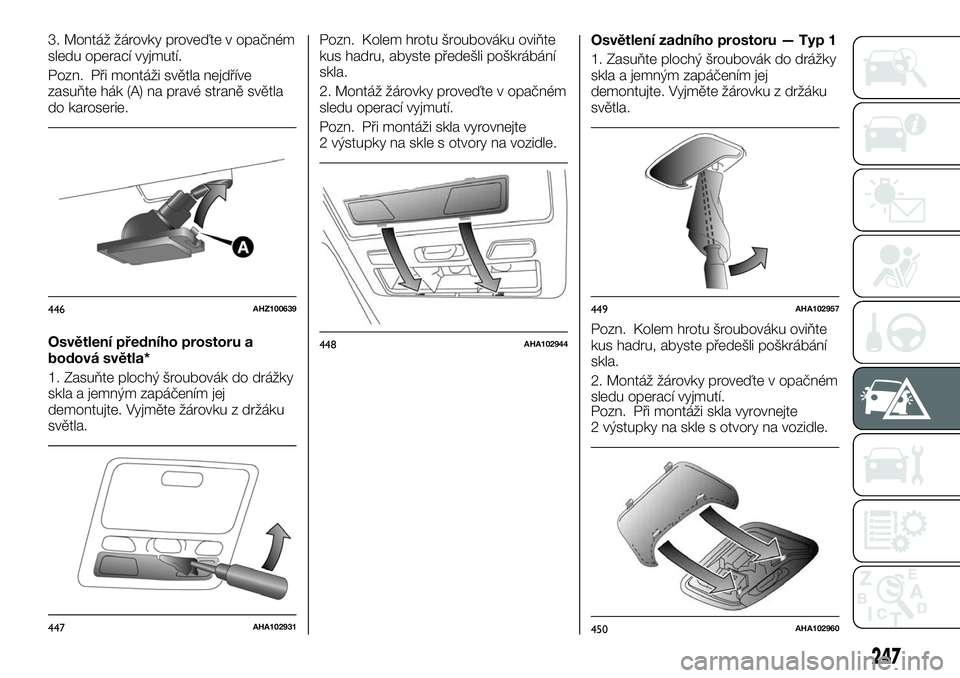

3. Montáž žárovky proveďte v opačném
sledu operací vyjmutí.
Pozn. Při montáži světla nejdříve
zasuňte hák (A) na pravé straně světla
do karoserie.
Osvětlení předního prostoru a
bodová světla*
1. Zasuňte plochý šroubovák do drážky
skla a jemným zapáčením jej
demontujte. Vyjměte žárovku z držáku
světla.Pozn. Kolem hrotu šroubováku oviňte
kus hadru, abyste předešli poškrábání
skla.
2. Montáž žárovky proveďte v opačném
sledu operací vyjmutí.
Pozn. Při montáži skla vyrovnejte
2 výstupky na skle s otvory na vozidle.Osvětlení zadního prostoru — Typ 1
1. Zasuňte plochý šroubovák do drážky
skla a jemným zapáčením jej
demontujte. Vyjměte žárovku z držáku
světla.
Pozn. Kolem hrotu šroubováku oviňte
kus hadru, abyste předešli poškrábání
skla.
2. Montáž žárovky proveďte v opačném
sledu operací vyjmutí.
Pozn. Při montáži skla vyrovnejte
2 výstupky na skle s otvory na vozidle.
446AHZ100639
447AHA102931
448AHA102944
449AHA102957
450AHA102960
247

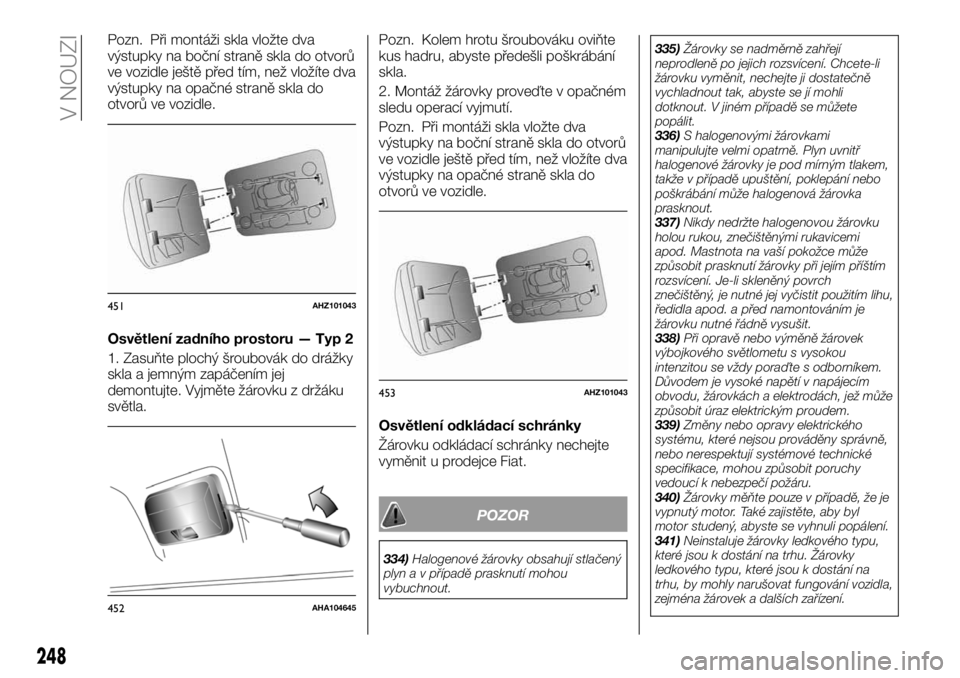

Pozn. Při montáži skla vložte dva
výstupky na boční straně skla do otvorů
ve vozidle ještě před tím, než vložíte dva
výstupky na opačné straně skla do
otvorů ve vozidle.
Osvětlení zadního prostoru — Typ 2
1. Zasuňte plochý šroubovák do drážky
skla a jemným zapáčením jej
demontujte. Vyjměte žárovku z držáku
světla.Pozn. Kolem hrotu šroubováku oviňte
kus hadru, abyste předešli poškrábání
skla.
2. Montáž žárovky proveďte v opačném
sledu operací vyjmutí.
Pozn. Při montáži skla vložte dva
výstupky na boční straně skla do otvorů
ve vozidle ještě před tím, než vložíte dva
výstupky na opačné straně skla do
otvorů ve vozidle.
Osvětlení odkládací schránky
Žárovku odkládací schránky nechejte
vyměnit u prodejce Fiat.
POZOR
334)Halogenové žárovky obsahují stlačený
plyn a v případě prasknutí mohou
vybuchnout.335)Žárovky se nadměrně zahřejí
neprodleně po jejich rozsvícení. Chcete-li
žárovku vyměnit, nechejte ji dostatečně
vychladnout tak, abyste se jí mohli
dotknout. V jiném případě se můžete
popálit.
336)S halogenovými žárovkami
manipulujte velmi opatrně. Plyn uvnitř
halogenové žárovky je pod mírným tlakem,
takže v případě upuštění, poklepání nebo
poškrábání může halogenová žárovka
prasknout.
337)Nikdy nedržte halogenovou žárovku
holou rukou, znečištěnými rukavicemi
apod. Mastnota na vaší pokožce může
způsobit prasknutí žárovky při jejím příštím
rozsvícení. Je-li skleněný povrch
znečištěný, je nutné jej vyčistit použitím lihu,
ředidla apod. a před namontováním je
žárovku nutné řádně vysušit.
338)Při opravě nebo výměně žárovek
výbojkového světlometu s vysokou
intenzitou se vždy poraďte s odborníkem.
Důvodem je vysoké napětí v napájecím
obvodu, žárovkách a elektrodách, jež může
způsobit úraz elektrickým proudem.
339)Změny nebo opravy elektrického
systému, které nejsou prováděny správně,
nebo nerespektují systémové technické
specifikace, mohou způsobit poruchy
vedoucí k nebezpečí požáru.
340)Žárovky měňte pouze v případě, že je
vypnutý motor. Také zajistěte, aby byl
motor studený, abyste se vyhnuli popálení.
341)Neinstaluje žárovky ledkového typu,
které jsou k dostání na trhu. Žárovky
ledkového typu, které jsou k dostání na
trhu, by mohly narušovat fungování vozidla,
zejména žárovek a dalších zařízení.
451AHZ101043
452AHA104645
453AHZ101043
248
V NOUZI
