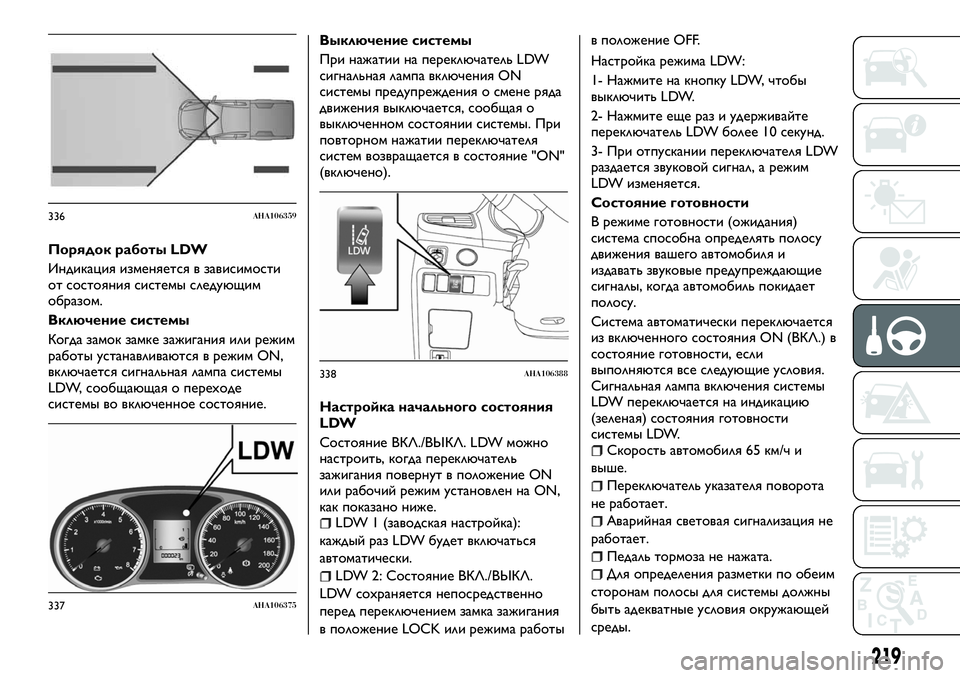

Порядок работы LDW
Индикация изменяется в зависимости
от состояния системы следующим
образом.
Включение системы
Когда замок замке зажигания или режим
работы устанавливаются в режим ON,
включается сигнальная лампа системы
LDW, сообщающая о переходе
системы во включенное состояние.Выключение системы
При нажатии на переключатель LDW
сигнальная лампа включения ON
системы предупреждения о смене ряда
движения выключается, сообщая о
выключенном состоянии системы. При
повторном нажатии переключателя
систем возвращается в состояние "ON"
(включено).
Настройка начального состояния
LDW
Состояние ВКЛ./ВЫКЛ. LDW можно
настроить, когда переключатель
зажигания повернут в положение ON
или рабочий режим установлен на ON,
как показано ниже.
LDW 1 (заводская настройка):
каждый раз LDW будет включаться
автоматически.
LDW 2: Состояние ВКЛ./ВЫКЛ.
LDW сохраняется непосредственно
перед переключением замка зажигания
в положение LOCK или режима работыв положение OFF.
Настройка режима LDW:
1- Нажмите на кнопку LDW, чтобы
выключить LDW.
2- Нажмите еще раз и удерживайте
переключатель LDW более 10 секунд.
3- При отпускании переключателя LDW
раздается звуковой сигнал, а режим
LDW изменяется.
Состояние готовности
В режиме готовности (ожидания)
система способна определять полосу
движения вашего автомобиля и
издавать звуковые предупреждающие
сигналы, когда автомобиль покидает
полосу.
Система автоматически переключается
из включенного состояния ON (ВКЛ.) в
состояние готовности, если
выполняются все следующие условия.
Сигнальная лампа включения системы
LDW переключается на индикацию
(зеленая) состояния готовности
системы LDW.
Скорость автомобиля 65 км/ч и
выше.
Переключатель указателя поворота
не работает.
Аварийная световая сигнализация не
работает.
Педаль тормоза не нажата.
Для определения разметки по обеим
сторонам полосы для системы должны
быть адекватные условия окружающей
среды.
336AHA106359
337AHA106375
338AHA106388
219

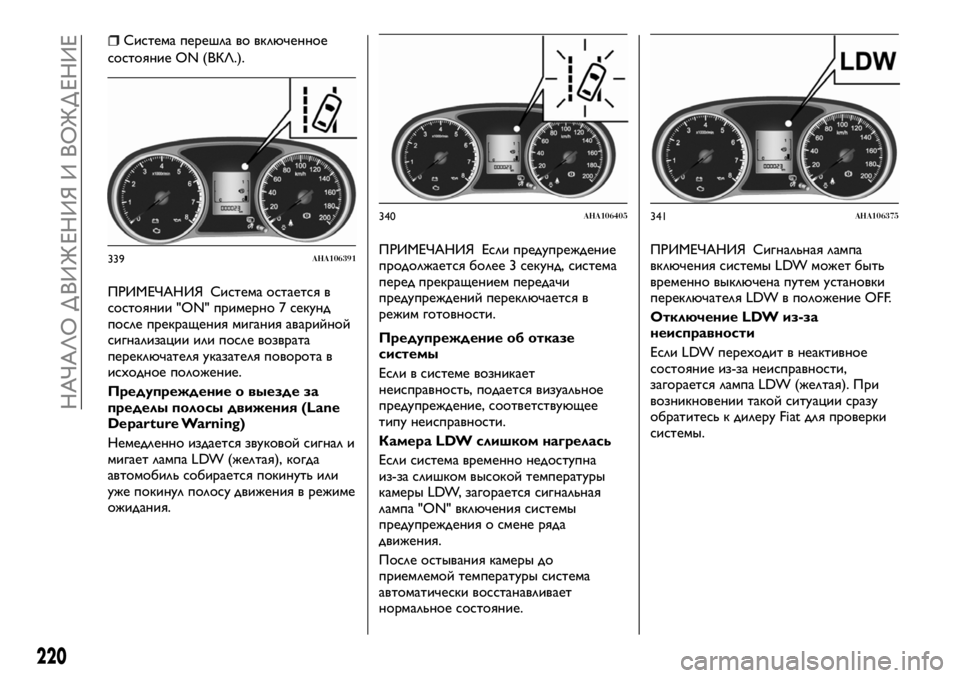

Система перешла во включенное
состояние ON (ВКЛ.).
ПРИМЕЧАНИЯ Система остается в
состоянии "ON" примерно 7 секунд
после прекращения мигания аварийной
сигнализации или после возврата
переключателя указателя поворота в
исходное положение.
Предупреждение о выезде за
пределы полосы движения (Lane
Departure Warning)
Немедленно издается звуковой сигнал и
мигает лампа LDW (желтая), когда
автомобиль собирается покинуть или
уже покинул полосу движения в режиме
ожидания.ПРИМЕЧАНИЯ Если предупреждение
продолжается более 3 секунд, система
перед прекращением передачи
предупреждений переключается в
режим готовности.
Предупреждение об отказе
системы
Если в системе возникает
неисправность, подается визуальное
предупреждение, соответствующее
типу неисправности.
Камера LDW слишком нагрелась
Если система временно недоступна
из-за слишком высокой температуры
камеры LDW, загорается сигнальная
лампа "ON" включения системы
предупреждения о смене ряда
движения.
После остывания камеры до
приемлемой температуры система
автоматически восстанавливает
нормальное состояние.ПРИМЕЧАНИЯ Сигнальная лампа
включения системы LDW может быть
временно выключена путем установки
переключателя LDW в положение OFF.
Отключение LDW из-за
неисправности
Если LDW переходит в неактивное
состояние из-за неисправности,
загорается лампа LDW (желтая). При
возникновении такой ситуации сразу
обратитесь к дилеру Fiat для проверки
системы.
339AHA106391
340AHA106405341AHA106375
220
НАЧАЛО Д ВИЖ ЕНИЯ И ВОЖД ЕНИЕ

157) 158) 159) 160)
257) 258) 259)

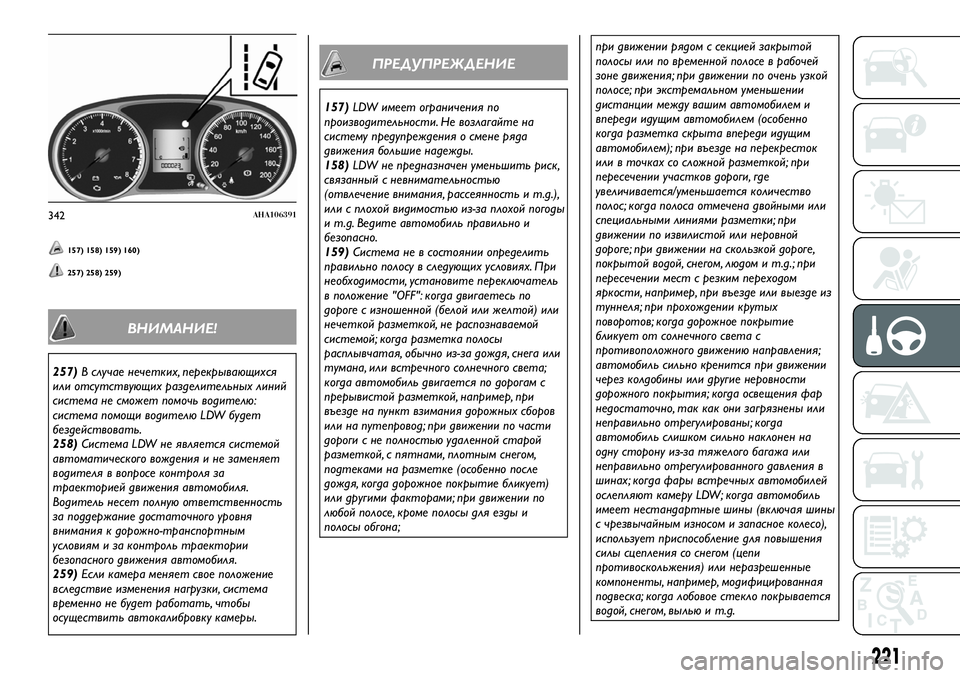

ВНИМАНИЕ!
257)В случае нечетких, перекрывающихся
или отсутствующих разделительных линий
система не сможет помочь водителю:
система помощи водителю LDW будет
бездействовать.
258)Система LDW не является системой
автоматического вождения и не заменяет
водителя в вопросе контроля за
траекторией движения автомобиля.
Водитель несет полную ответственность
за поддержание достаточного уровня
внимания к дорожно-транспортным
условиям и за контроль траектории
безопасного движения автомобиля.
259)Если камера меняет свое положение
вследствие изменения нагрузки, система
временно не будет работать, чтобы
осуществить автокалибровку камеры.
ПРЕДУПРЕЖДЕНИЕ
157)LDW имеет ограничения по
производительности. Не возлагайте на
систему предупреждения о смене ряда
движения большие надежды.
158)LDW не предназначен уменьшить риск,
связанный с невнимательностью
(отвлечение внимания, рассеянность и т.д.),
или с плохой видимостью из-за плохой погоды
и т.д. Ведите автомобиль правильно и
безопасно.
159)Система не в состоянии определить
правильно полосу в следующих условиях. При
необходимости, установите переключатель
в положение "OFF": когда двигаетесь по
дороге с изношенной (белой или желтой) или
нечеткой разметкой, не распознаваемой
системой; когда разметка полосы
расплывчатая, обычно из-за дождя, снега или
тумана, или встречного солнечного света;
когда автомобиль двигается по дорогам с
прерывистой разметкой, например, при
въезде на пункт взимания дорожных сборов
или на путепровод; при движении по части
дороги с не полностью удаленной старой
разметкой, с пятнами, плотным снегом,
подтеками на разметке (особенно после
дождя, когда дорожное покрытие бликует)
или другими факторами; при движении по
любой полосе, кроме полосы для езды и
полосы обгона;при движении рядом с секцией закрытой
полосы или по временной полосе в рабочей
зоне движения; при движении по очень узкой
полосе; при экстремальном уменьшении
дистанции между вашим автомобилем и
впереди идущим автомобилем (особенно
когда разметка скрыта впереди идущим
автомобилем); при въезде на перекресток
или в точках со сложной разметкой; при
пересечении участков дороги, где
увеличивается/уменьшается количество
полос; когда полоса отмечена двойными или
специальными линиями разметки; при
движении по извилистой или неровной
дороге; при движении на скользкой дороге,
покрытой водой, снегом, людом и т.д.; при
пересечении мест с резким переходом
яркости, например, при въезде или выезде из
туннеля; при прохождении крутых
поворотов; когда дорожное покрытие
бликует от солнечного света с
противоположного движению направления;
автомобиль сильно кренится при движении
через колдобины или другие неровности
дорожного покрытия; когда освещения фар
недостаточно, так как они загрязнены или
неправильно отрегулированы; когда
автомобиль слишком сильно наклонен на
одну сторону из-за тяжелого багажа или
неправильно отрегулированного давления в
шинах; когда фары встречных автомобилей
ослепляют камеру LDW; когда автомобиль
имеет нестандартные шины (включая шины
с чрезвычайным износом и запасное колесо),
использует приспособление для повышения
силы сцепления со снегом (цепи
противоскольжения) или неразрешенные
компоненты, например, модифицированная
подвеска; когда лобовое стекло покрывается
водой, снегом, вылью и т.д.
342AHA106391
221

160)Следуйте данным далее инструкциям,
чтобы поддерживать LDW в хорошем
рабочем состоянии: всегда держите лобовое
стекло чистым; не допускайте сильных
ударом и давления на камеру систем LDW.
Не пытайтесь разбирать ее; нарушение
конструкции камеры LDW или ее снятие не
допускается ни при каких условиях.
Ориентация камеры выполнена на заводе; не
наклеивайте ничего, например, стикеры, в
зоне нахождения линз камеры LDW под
лобовым стеклом; используйте только
оригинальные запчасти при замене

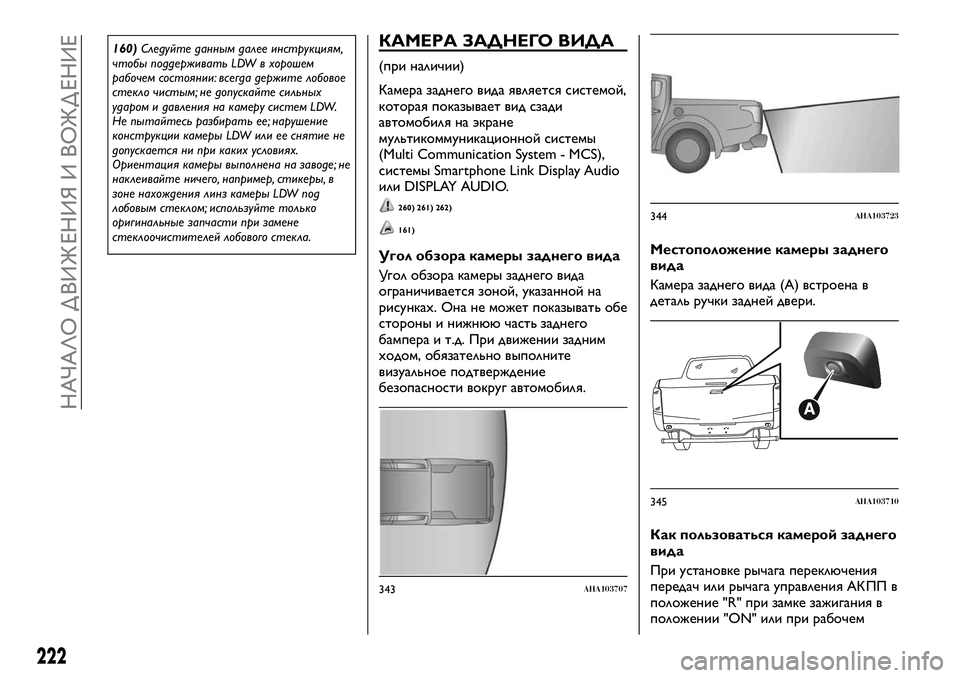

стеклоочистителей лобового стекла.КАМЕРА ЗАДНЕГО ВИДА
(при наличии)
Камера заднего вида является системой,
которая показывает вид сзади
автомобиля на экране
мультикоммуникационной системы
(Multi Communication System - MCS),
системы Smartphone Link Display Audio
или DISPLAY AUDIO.
260) 261) 262)
161)
Угол обзора камеры заднего вида
Угол обзора камеры заднего вида
ограничивается зоной, указанной на
рисунках. Она не может показывать обе
стороны и нижнюю часть заднего
бампера и т.д. При движении задним
ходом, обязательно выполните
визуальное подтверждение
безопасности вокруг автомобиля.Местоположение камеры заднего
вида
Камера заднего вида (А) встроена в
деталь ручки задней двери.
Как пользоваться камерой заднего
вида
При установке рычага переключения
передач или рычага управления АК ПП в
положение "R" при замке зажигания в
положении "ON" или при рабочем
343AHA103707
344AHA103723
345AHA103710
222
НАЧАЛО Д ВИЖ ЕНИЯ И ВОЖД ЕНИЕ

режиме ON, вид позади автомобиля
автоматически появится на экране
мультикоммуникационной системы
(Multi Communication System - MCS),
системы Smartphone Link Display Audio
или DISPLAY AUDIO. Если перевести
рычаг переключения передач или рычаг
управления АК ПП в любое другое
положение отображение на экране
вернется к исходному виду.
162)
ПРИМЕЧАНИЯ Так как камера заднего
вида имеет специальные линзы, линии
на земле между области парковки могут
выглядеть на экране не параллельно.
ПРИМЕЧАНИЯ Показания на экране
может быть трудно увидеть в
следующих ситуациях. Это не является
нарушением функциональности.
Слабое освещение (темное время
суток)
Когда солнечный свет или свет фар
автомобилей светит непосредственно в
объектив
Если прямо в объектив светит
флюоресцентный свет, отображение на
экране может мерцать. Это не является
нарушением функциональности.
ПРИМЕЧАНИЯ Если камера нагрелась,
а затем охладилась из-за дождя или
из-за мойки, объектив может запотеть.
Это не является неисправностью.ПРИМЕЧАНИЯ При очень высокой
или низкой температуре изображение
камеры заднего вида может быть не
четким. Это не является нарушением
функциональности.
ПРИМЕЧАНИЯ Если рядом с камерой
установлен радиоприемник, на
изображениях камеры заднего вида
могут быть помехи и система может
работать неправильно.
ПРИМЕЧАНИЯ Невозможно в полной
мере увидеть препятствия, когда
объектив загрязнен. Если на объективе
капли воды, снег, грязь или масло,
протрите его, старайтесь не поцарапать
линзы.
ПРИМЕЧАНИЯ Соблюдайте
следующие меры предосторожности.
Если не делать этого, возможна
поломка камеры.
Не подвергайте камеру физическому
воздействию, например, сильному удару
или попаданию брошенного предмета.
Не допускайте попадания на камеру
органических вещества, воска, средств
удаления масла и очистителей для
стекол. Если такие вещества попали на
объектив, немедленно удалите их.
Не допускайте попадания на камеру
горячей воды.
Запрещено распылять или брызгать
водой на камеру или вокруг нее.
Не отключайте, не разбирайте или не
модифицируйте камеру.
Не поцарапайте камеру, так как это
может привести к искажению
изображения камеры заднего вида.
Базовые линии на экране
На экране отображаются базовые
линии и верхняя поверхность заднего
бампера (А).
Красная линия (В) отмечает
приблизительно 50 см позади заднего
бампера.
Две зеленые линии (С) отмечают
зону 20 см от кузова автомобиля.
Короткие поперечные линии (1- 3)
показывают расстояние от заднего
бампера.
1. Приблизительно у задней кромки
заднего бампера 2. Приблизительно
100 см 3. Приблизительно 200 см
163)
346AG0027115
223

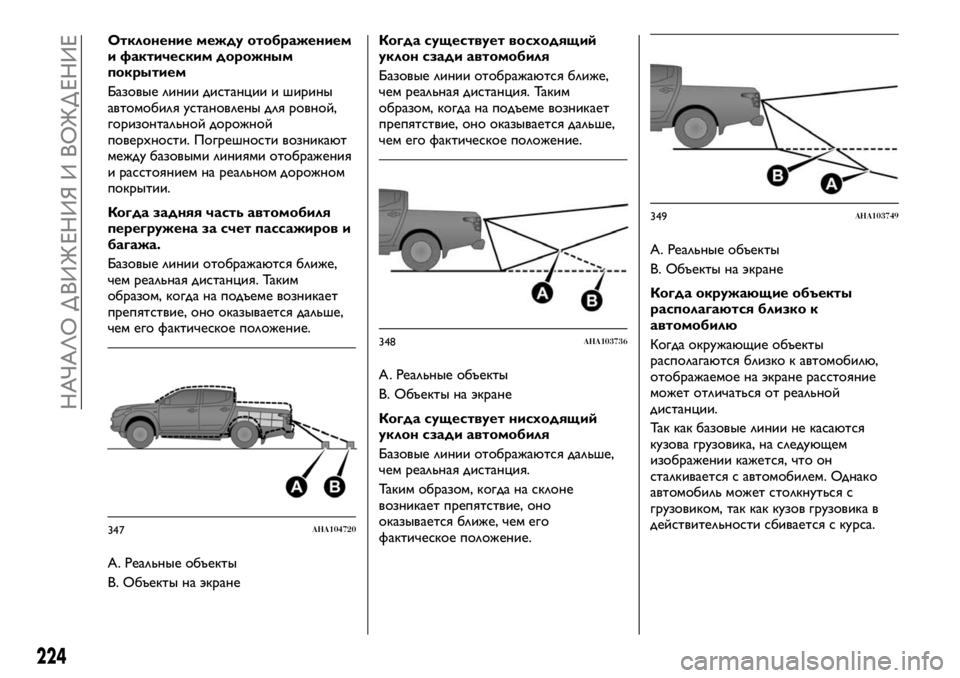

Отклонение между отображением
и фактическим дорожным
покрытием
Базовые линии дистанции и ширины
автомобиля установлены для ровной,
горизонтальной дорожной
поверхности. Погрешности возникают
между базовыми линиями отображения
и расстоянием на реальном дорожном
покрытии.
Когда задняя часть автомобиля
перегружена за счет пассажиров и
багажа.
Базовые линии отображаются ближе,
чем реальная дистанция. Таким
образом, когда на подъеме возникает
препятствие, оно оказывается дальше,
чем его фактическое положение.
A. Реальные объекты
B. Объекты на экранеКогда существует восходящий
уклон сзади автомобиля
Базовые линии отображаются ближе,
чем реальная дистанция. Таким
образом, когда на подъеме возникает
препятствие, оно оказывается дальше,
чем его фактическое положение.
A. Реальные объекты
B. Объекты на экране
Когда существует нисходящий
уклон сзади автомобиля
Базовые линии отображаются дальше,
чем реальная дистанция.
Таким образом, когда на склоне
возникает препятствие, оно
оказывается ближе, чем его
фактическое положение.A. Реальные объекты
B. Объекты на экране
Когда окружающие объекты
располагаются близко к
автомобилю
Когда окружающие объекты
располагаются близко к автомобилю,
отображаемое на экране расстояние
может отличаться от реальной
дистанции.
Так как базовые линии не касаются
кузова грузовика, на следующем
изображении кажется, что он
сталкивается с автомобилем. Однако
автомобиль может столкнуться с
грузовиком, так как кузов грузовика в
действительности сбивается с курса.
347AHA104720
348AHA103736
349AHA103749
224
НАЧАЛО Д ВИЖ ЕНИЯ И ВОЖД ЕНИЕ

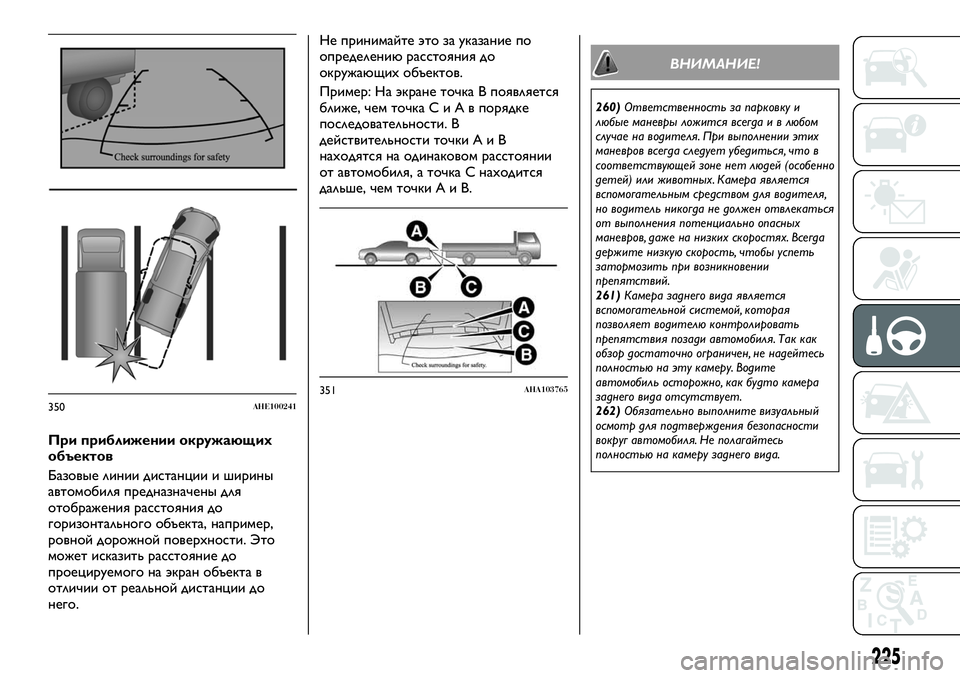

При приближении окружающих
объектов
Базовые линии дистанции и ширины
автомобиля предназначены для
отображения расстояния до
горизонтального объекта, например,
ровной дорожной поверхности. Это
может исказить расстояние до
проецируемого на экран объекта в
отличии от реальной дистанции до
него.Не принимайте это за указание по
определению расстояния до
окружающих объектов.
Пример: На экране точка В появляется
ближе, чем точкаСиАвпорядке
последовательности. В
действительности точкиАиВ
находятся на одинаковом расстоянии
от автомобиля, а точка С находится
дальше, чем точкиАиВ.
ВНИМАНИЕ!
260)Ответственность за парковку и
любые маневры ложится всегда и в любом
случае на водителя. При выполнении этих
маневров всегда следует убедиться, что в
соответствующей зоне нет людей (особенно
детей) или животных. Камера является
вспомогательным средством для водителя,
но водитель никогда не должен отвлекаться
от выполнения потенциально опасных
маневров, даже на низких скоростях. Всегда
держите низкую скорость, чтобы успеть
затормозить при возникновении
препятствий.
261)Камера заднего вида является
вспомогательной системой, которая
позволяет водителю контролировать
препятствия позади автомобиля. Так как
обзор достаточно ограничен, не надейтесь
полностью на эту камеру. Водите
автомобиль осторожно, как будто камера
заднего вида отсутствует.
262)Обязательно выполните визуальный
осмотр для подтверждения безопасности
вокруг автомобиля. Не полагайтесь
полностью на камеру заднего вида.
350AHE100241351AHA103765
225

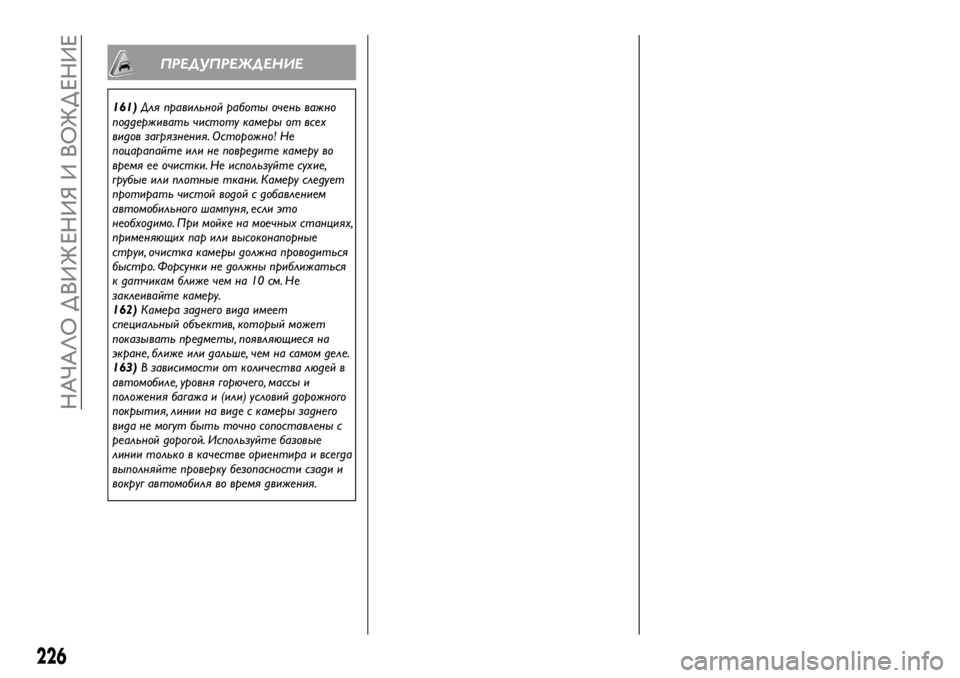

ПРЕДУПРЕЖДЕНИЕ
161)Для правильной работы очень важно
поддерживать чистоту камеры от всех
видов загрязнения. Осторожно! Не
поцарапайте или не повредите камеру во
время ее очистки. Не используйте сухие,
грубые или плотные ткани. Камеру следует
протирать чистой водой с добавлением
автомобильного шампуня, если это
необходимо. При мойке на моечных станциях,
применяющих пар или высоконапорные
струи, очистка камеры должна проводиться
быстро. Форсунки не должны приближаться
к датчикам ближе чем на 10 см. Не
заклеивайте камеру.
162)Камера заднего вида имеет
специальный объектив, который может
показывать предметы, появляющиеся на
экране, ближе или дальше, чем на самом деле.
163)В зависимости от количества людей в
автомобиле, уровня горючего, массы и
положения багажа и (или) условий дорожного
покрытия, линии на виде с камеры заднего
вида не могут быть точно сопоставлены с
реальной дорогой. Используйте базовые
линии только в качестве ориентира и всегда
выполняйте проверку безопасности сзади и
вокруг автомобиля во время движения.
226
НАЧАЛО Д ВИЖ ЕНИЯ И ВОЖД ЕНИЕ

В АВАРИЙНОЙ СИТУАЦИИ
Прокол шины или сгоревшая лампа?
Порой проблема мешает в поездке.
На страницах с описанием чрезвычайных
ситуаций дается информация, которая
помогает справиться с критическими
ситуациями самостоятельно и без
проблем.
При чрезвычайной ситуации мы
рекомендуем позвонить по телефону из
сервисной книжки.
Можно также позвонить по
бесплатному телефону
00 800 3428 0000, чтобы найти
ближайшего дилера Fiat .ЭРАГЛОНАСС..............228
ПРИ ПОЛОМК Е АВТОМОБИЛЯ . .233
ЕСЛИ РАБОЧИЙ РЕЖ ИМ НЕ
ПЕРЕКЛЮЧАЕТСЯ НА OFF (В СЛУЧАЕ
ТРАНСПОРТНЫХ СРЕДСТВ,
ОСНАЩ ЕННЫХ СИСТЕМОЙ
БЕСКЛЮЧЕВОГО УПРАВЛЕНИЯ). .234
АВАРИЙНЫЙ ПУСК..........234
ПЕРЕГРЕВДВИГАТЕЛЯ.........236
УДАЛЕНИЕ ВОЗДУХА ИЗ
ТОПЛИВНОЙ СИСТЕМЫ.......237
УДАЛЕНИЕ ВОД Ы ИЗ ТОПЛИВНОГО
ФИЛЬТРА.................238
ИНСТРУМЕНТЫ, ДОМК РАТ И
РУКОЯТКАДОМКРАТА........239
ЗАМЕНА КОЛЕС.............243
БУКСИРОВКА..............251
ЭКСПЛУАТАЦ ИЯ ПРИ
НЕБЛАГОПРИЯТНЫХ УСЛОВИЯХ
Д ВИЖ ЕНИЯ...............255
ПЛАВК ИЕ ПРЕДОХРАНИТЕЛИ . . .256
ПРЕДОХРАНИТЕЛИ ..........256
ЗАМЕНА ЛАМП НАКАЛИВАНИЯ . .264
227

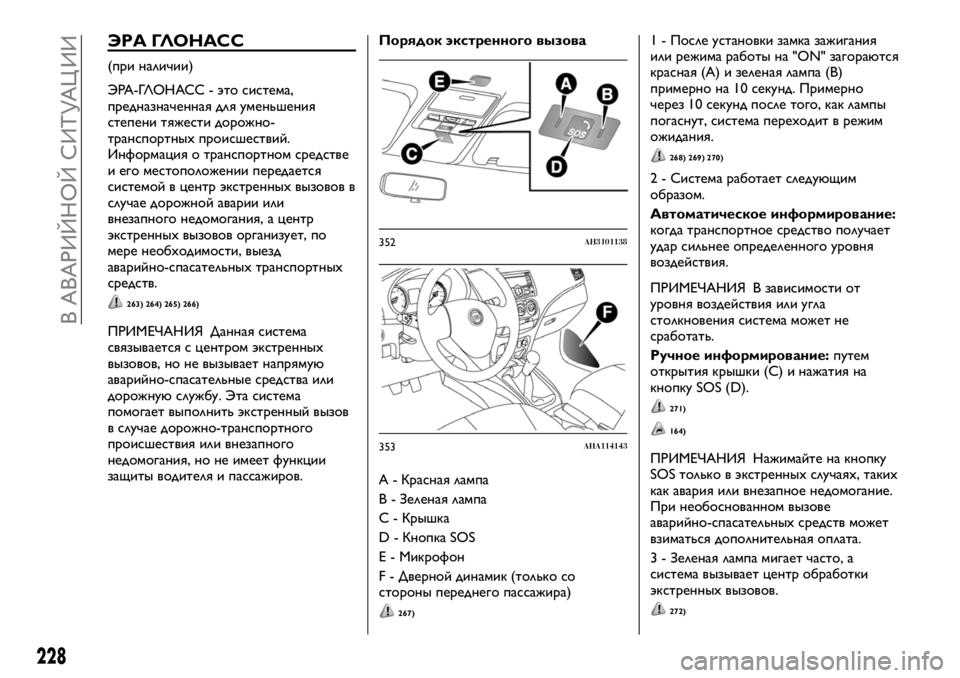

ЭРА ГЛОНАСС
(при наличии)
ЭРА-ГЛОНАСС - это система,
предназначенная для уменьшения
степени тяжести дорожно-
транспортных происшествий.
Информация о транспортном средстве
и его местоположении передается
системой в центр экстренных вызовов в
случае дорожной аварии или
внезапного недомогания, а центр
экстренных вызовов организует, по
мере необходимости, выезд
аварийно-спасательных транспортных
средств.
263) 264) 265) 266)
ПРИМЕЧАНИЯ Данная система
связывается с центром экстренных
вызовов, но не вызывает напрямую
аварийно-спасательные средства или
дорожную службу. Эта система
помогает выполнить экстренный вызов
в случае дорожно-транспортного
происшествия или внезапного
недомогания, но не имеет функции
защиты водителя и пассажиров.Порядок экстренного вызова
A - Красная лампа
B - Зеленая лампа
C - Крышка
D - Кнопка SOS
E - Микрофон
F - Дверной динамик (только со
стороны переднего пассажира)
267)
1 - После установки замка зажигания
или режима работы на "ON" загораются
красная (А) и зеленая лампа (B)
примерно на 10 секунд. Примерно
через 10 секунд после того, как лампы
погаснут, система переходит в режим
ожидания.
268) 269) 270)
2 - Система работает следующим
образом.
Автоматическое информирование:
когда транспортное средство получает
удар сильнее определенного уровня
воздействия.
ПРИМЕЧАНИЯ В зависимости от
уровня воздействия или угла
столкновения система может не
сработать.
Ручное информирование:путем
открытия крышки (C) и нажатия на
кнопку SOS (D).
271)
164)
ПРИМЕЧАНИЯ Нажимайте на кнопку
SOS только в экстренных случаях, таких
как авария или внезапное недомогание.
При необоснованном вызове
аварийно-спасательных средств может
взиматься дополнительная оплата.
3 - Зеленая лампа мигает часто, а
система вызывает центр обработки
экстренных вызовов.
272)
352AH3101138
353AHA114143
228
В АВАРИЙНОЙ СИТУАЦ ИИ
