Page 31 of 248
ZUR BEACHTUNG
25)Achten Sie darauf, dass die
Gegenstände auf dem Gepäckträger beim
Öffnen der Kofferraumklappe nicht gegen
diese stoßen.
26)Achten Sie immer darauf, dass vor
dem Starten des Motors die Heckklappe
richtig geschlossen ist: Die Abgase
könnten in den Kofferraum gesaugt
werden.
27)Keine Gewichte von mehr als 100 kg
an einem einzelnen Haken verankern.
28)Ein schweres, nicht gesichertes
Gepäckstück kann bei einem Unfall die
Insassen schwer verletzen.
29)Beim Fahren in Gebieten, in denen das
Nachtanken schwer ist und Benzin in
einem Reservekanister mitgeführt werden
soll, muss dies unter Einhaltung der
gesetzlichen Bestimmungen erfolgen und
es darf nur ein zugelassener und
entsprechend befestigter Kanister
verwendet werden, der an den
Ladungsverankerungen befestigt wird.
Obwohl so die Brandgefahr bei einem
Unfall steigt.

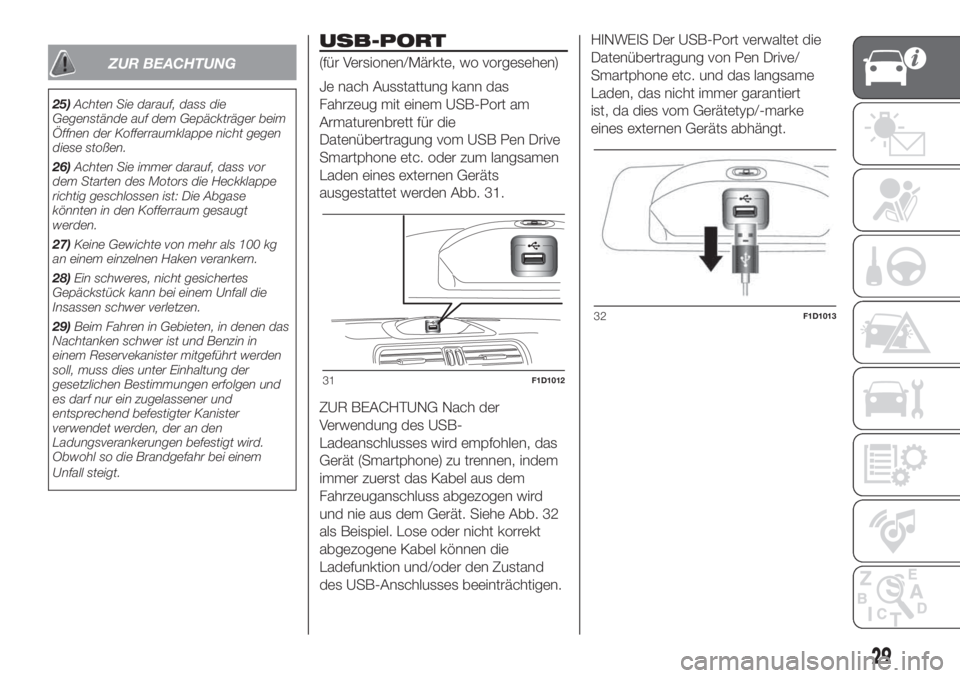

USB-PORT
(für Versionen/Märkte, wo vorgesehen)
Je nach Ausstattung kann das
Fahrzeug mit einem USB-Port am
Armaturenbrett für die
Datenübertragung vom USB Pen Drive
Smartphone etc. oder zum langsamen
Laden eines externen Geräts
ausgestattet werden Abb. 31.
ZUR BEACHTUNG Nach der
Verwendung des USB-
Ladeanschlusses wird empfohlen, das
Gerät (Smartphone) zu trennen, indem
immer zuerst das Kabel aus dem
Fahrzeuganschluss abgezogen wird
und nie aus dem Gerät. Siehe Abb. 32
als Beispiel. Lose oder nicht korrekt
abgezogene Kabel können die
Ladefunktion und/oder den Zustand
des USB-Anschlusses beeinträchtigen.HINWEIS Der USB-Port verwaltet die
Datenübertragung von Pen Drive/
Smartphone etc. und das langsame
Laden, das nicht immer garantiert
ist, da dies vom Gerätetyp/-marke
eines externen Geräts abhängt.
31F1D1012
32F1D1013
29
Page 32 of 248

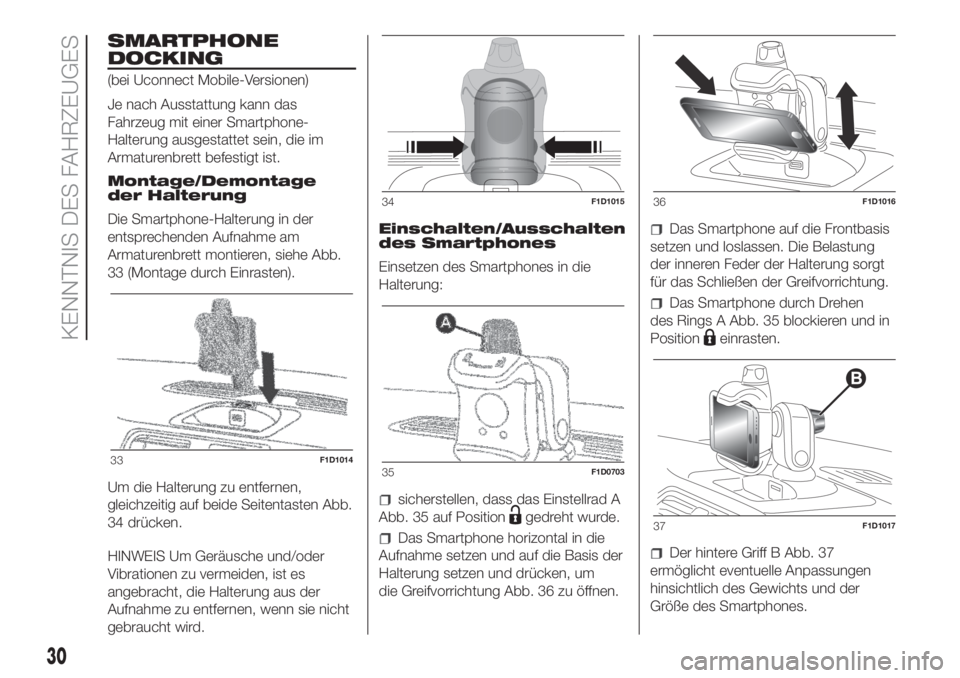

SMARTPHONE
DOCKING
(bei Uconnect Mobile-Versionen)
Je nach Ausstattung kann das
Fahrzeug mit einer Smartphone-
Halterung ausgestattet sein, die im
Armaturenbrett befestigt ist.
Montage/Demontage
der Halterung
Die Smartphone-Halterung in der
entsprechenden Aufnahme am
Armaturenbrett montieren, siehe Abb.
33 (Montage durch Einrasten).
Um die Halterung zu entfernen,
gleichzeitig auf beide Seitentasten Abb.
34 drücken.
HINWEIS Um Geräusche und/oder
Vibrationen zu vermeiden, ist es
angebracht, die Halterung aus der
Aufnahme zu entfernen, wenn sie nicht
gebraucht wird.Einschalten/Ausschalten
des Smartphones
Einsetzen des Smartphones in die
Halterung:
sicherstellen, dass das Einstellrad A
Abb. 35 auf Position
gedreht wurde.
Das Smartphone horizontal in die
Aufnahme setzen und auf die Basis der
Halterung setzen und drücken, um
die Greifvorrichtung Abb. 36 zu öffnen.
Das Smartphone auf die Frontbasis
setzen und loslassen. Die Belastung
der inneren Feder der Halterung sorgt
für das Schließen der Greifvorrichtung.
Das Smartphone durch Drehen
des Rings A Abb. 35 blockieren und in
Position
einrasten.
Der hintere Griff B Abb. 37
ermöglicht eventuelle Anpassungen
hinsichtlich des Gewichts und der
Größe des Smartphones.
33F1D1014
34F1D1015
35F1D0703
36F1D1016
37F1D1017
30
KENNTNIS DES FAHRZEUGES
Page 33 of 248

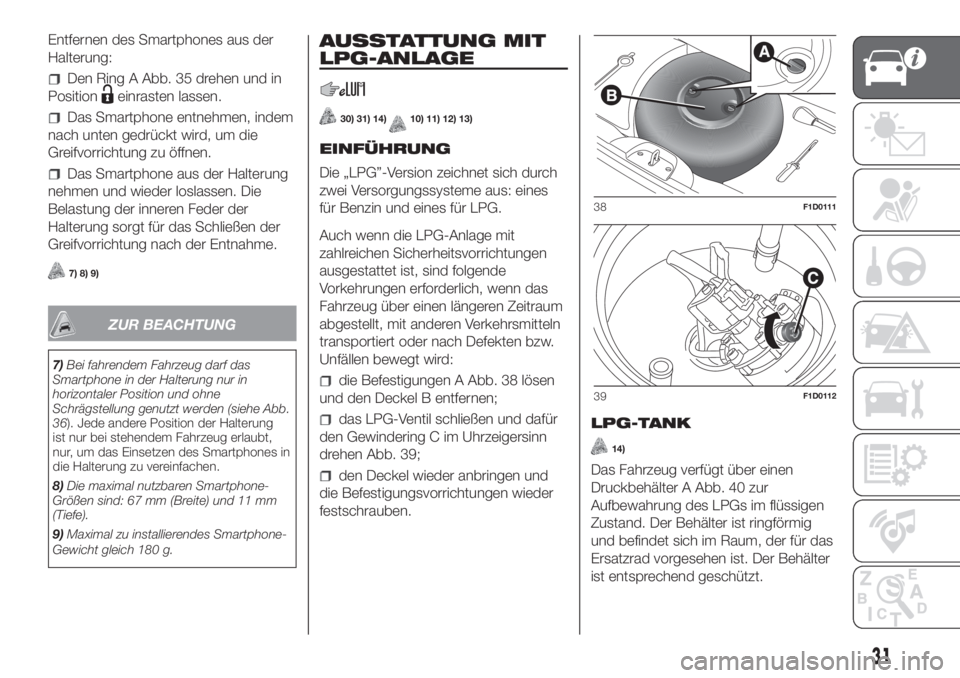

Entfernen des Smartphones aus der
Halterung:
Den Ring A Abb. 35 drehen und in
Position
einrasten lassen.
Das Smartphone entnehmen, indem
nach unten gedrückt wird, um die
Greifvorrichtung zu öffnen.
Das Smartphone aus der Halterung
nehmen und wieder loslassen. Die
Belastung der inneren Feder der
Halterung sorgt für das Schließen der
Greifvorrichtung nach der Entnahme.
7) 8) 9)
ZUR BEACHTUNG
7)Bei fahrendem Fahrzeug darf das
Smartphone in der Halterung nur in
horizontaler Position und ohne
Schrägstellung genutzt werden (siehe Abb.
36). Jede andere Position der Halterung
ist nur bei stehendem Fahrzeug erlaubt,
nur, um das Einsetzen des Smartphones in
die Halterung zu vereinfachen.
8)Die maximal nutzbaren Smartphone-
Größen sind: 67 mm (Breite) und 11 mm
(Tiefe).
9)Maximal zu installierendes Smartphone-
Gewicht gleich 180 g.
AUSSTATTUNG MIT
LPG-ANLAGE
30) 31) 14)10) 11) 12) 13)
EINFÜHRUNG
Die „LPG”-Version zeichnet sich durch
zwei Versorgungssysteme aus: eines
für Benzin und eines für LPG.
Auch wenn die LPG-Anlage mit
zahlreichen Sicherheitsvorrichtungen
ausgestattet ist, sind folgende
Vorkehrungen erforderlich, wenn das
Fahrzeug über einen längeren Zeitraum
abgestellt, mit anderen Verkehrsmitteln
transportiert oder nach Defekten bzw.
Unfällen bewegt wird:
die Befestigungen A Abb. 38 lösen
und den Deckel B entfernen;
das LPG-Ventil schließen und dafür
den Gewindering C im Uhrzeigersinn
drehen Abb. 39;
den Deckel wieder anbringen und
die Befestigungsvorrichtungen wieder
festschrauben.LPG-TANK
14)
Das Fahrzeug verfügt über einen
Druckbehälter A Abb. 40 zur
Aufbewahrung des LPGs im flüssigen
Zustand. Der Behälter ist ringförmig
und befindet sich im Raum, der für das
Ersatzrad vorgesehen ist. Der Behälter
ist entsprechend geschützt.
38F1D0111
39F1D0112
31
Page 34 of 248

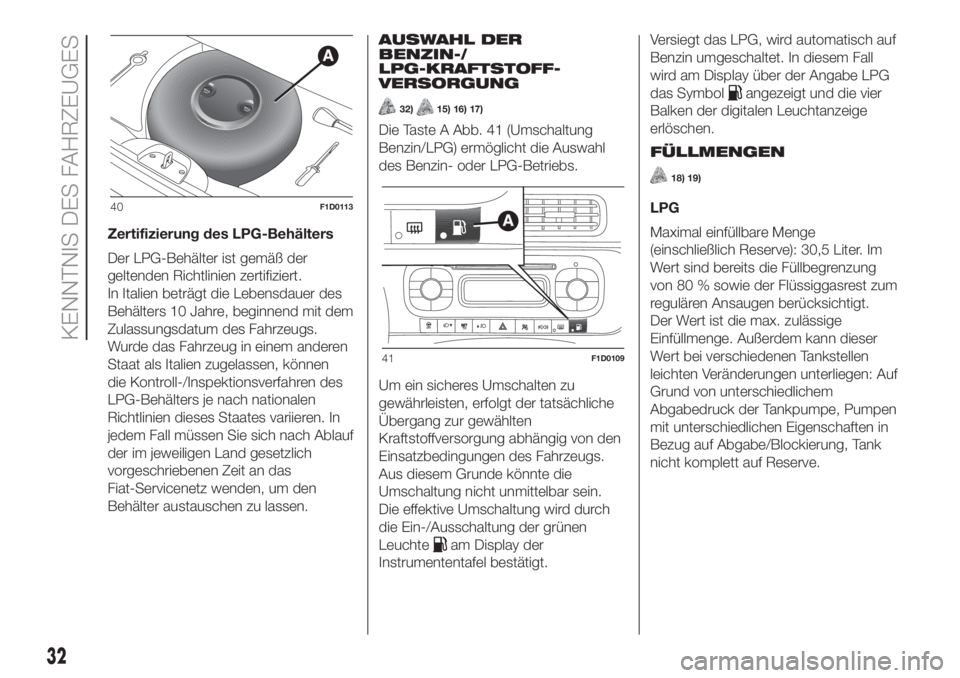

Zertifizierung des LPG-Behälters
Der LPG-Behälter ist gemäß der
geltenden Richtlinien zertifiziert.
In Italien beträgt die Lebensdauer des
Behälters 10 Jahre, beginnend mit dem
Zulassungsdatum des Fahrzeugs.
Wurde das Fahrzeug in einem anderen
Staat als Italien zugelassen, können
die Kontroll-/Inspektionsverfahren des
LPG-Behälters je nach nationalen
Richtlinien dieses Staates variieren. In
jedem Fall müssen Sie sich nach Ablauf
der im jeweiligen Land gesetzlich
vorgeschriebenen Zeit an das
Fiat-Servicenetz wenden, um den
Behälter austauschen zu lassen.AUSWAHL DER
BENZIN-/
LPG-KRAFTSTOFF-
VERSORGUNG
32) 15) 16) 17)
Die Taste A Abb. 41 (Umschaltung
Benzin/LPG) ermöglicht die Auswahl
des Benzin- oder LPG-Betriebs.
Um ein sicheres Umschalten zu
gewährleisten, erfolgt der tatsächliche
Übergang zur gewählten
Kraftstoffversorgung abhängig von den
Einsatzbedingungen des Fahrzeugs.
Aus diesem Grunde könnte die
Umschaltung nicht unmittelbar sein.
Die effektive Umschaltung wird durch
die Ein-/Ausschaltung der grünen
Leuchte
am Display der
Instrumententafel bestätigt.Versiegt das LPG, wird automatisch auf
Benzin umgeschaltet. In diesem Fall
wird am Display über der Angabe LPG
das Symbol
angezeigt und die vier
Balken der digitalen Leuchtanzeige
erlöschen.
FÜLLMENGEN
18) 19)
LPG
Maximal einfüllbare Menge
(einschließlich Reserve): 30,5 Liter. Im
Wert sind bereits die Füllbegrenzung
von 80 % sowie der Flüssiggasrest zum
regulären Ansaugen berücksichtigt.
Der Wert ist die max. zulässige
Einfüllmenge. Außerdem kann dieser
Wert bei verschiedenen Tankstellen
leichten Veränderungen unterliegen: Auf
Grund von unterschiedlichem
Abgabedruck der Tankpumpe, Pumpen
mit unterschiedlichen Eigenschaften in
Bezug auf Abgabe/Blockierung, Tank
nicht komplett auf Reserve.40F1D0113
41F1D0109
32
KENNTNIS DES FAHRZEUGES
Page 35 of 248

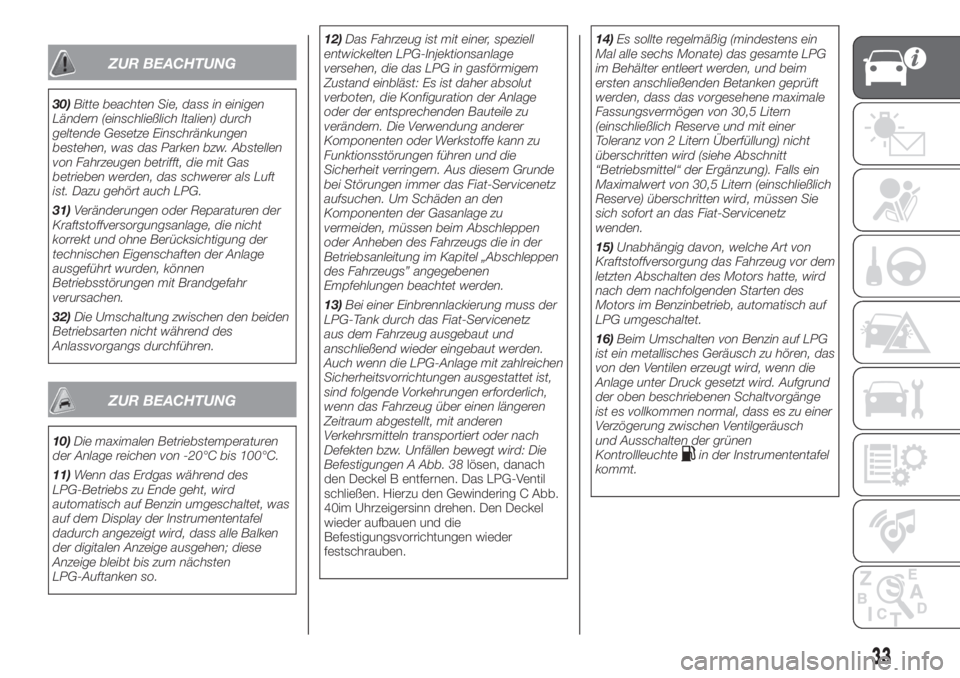

ZUR BEACHTUNG
30)Bitte beachten Sie, dass in einigen
Ländern (einschließlich Italien) durch
geltende Gesetze Einschränkungen
bestehen, was das Parken bzw. Abstellen
von Fahrzeugen betrifft, die mit Gas
betrieben werden, das schwerer als Luft
ist. Dazu gehört auch LPG.
31)Veränderungen oder Reparaturen der
Kraftstoffversorgungsanlage, die nicht
korrekt und ohne Berücksichtigung der
technischen Eigenschaften der Anlage
ausgeführt wurden, können
Betriebsstörungen mit Brandgefahr
verursachen.
32)Die Umschaltung zwischen den beiden
Betriebsarten nicht während des
Anlassvorgangs durchführen.
ZUR BEACHTUNG
10)Die maximalen Betriebstemperaturen
der Anlage reichen von -20°C bis 100°C.
11)Wenn das Erdgas während des
LPG-Betriebs zu Ende geht, wird
automatisch auf Benzin umgeschaltet, was
auf dem Display der Instrumententafel
dadurch angezeigt wird, dass alle Balken
der digitalen Anzeige ausgehen; diese
Anzeige bleibt bis zum nächsten
LPG-Auftanken so.12)Das Fahrzeug ist mit einer, speziell
entwickelten LPG-Injektionsanlage
versehen, die das LPG in gasförmigem
Zustand einbläst: Es ist daher absolut
verboten, die Konfiguration der Anlage
oder der entsprechenden Bauteile zu
verändern. Die Verwendung anderer
Komponenten oder Werkstoffe kann zu
Funktionsstörungen führen und die
Sicherheit verringern. Aus diesem Grunde
bei Störungen immer das Fiat-Servicenetz
aufsuchen. Um Schäden an den
Komponenten der Gasanlage zu
vermeiden, müssen beim Abschleppen
oder Anheben des Fahrzeugs die in der
Betriebsanleitung im Kapitel „Abschleppen
des Fahrzeugs” angegebenen
Empfehlungen beachtet werden.
13)Bei einer Einbrennlackierung muss der
LPG-Tank durch das Fiat-Servicenetz
aus dem Fahrzeug ausgebaut und
anschließend wieder eingebaut werden.
Auch wenn die LPG-Anlage mit zahlreichen
Sicherheitsvorrichtungen ausgestattet ist,
sind folgende Vorkehrungen erforderlich,
wenn das Fahrzeug über einen längeren
Zeitraum abgestellt, mit anderen
Verkehrsmitteln transportiert oder nach
Defekten bzw. Unfällen bewegt wird: Die
Befestigungen A Abb. 38lösen, danach
den Deckel B entfernen. Das LPG-Ventil
schließen. Hierzu den Gewindering C Abb.
40im Uhrzeigersinn drehen. Den Deckel
wieder aufbauen und die
Befestigungsvorrichtungen wieder
festschrauben.14)Es sollte regelmäßig (mindestens ein
Mal alle sechs Monate) das gesamte LPG
im Behälter entleert werden, und beim
ersten anschließenden Betanken geprüft
werden, dass das vorgesehene maximale
Fassungsvermögen von 30,5 Litern
(einschließlich Reserve und mit einer
Toleranz von 2 Litern Überfüllung) nicht
überschritten wird (siehe Abschnitt
“Betriebsmittel“ der Ergänzung). Falls ein
Maximalwert von 30,5 Litern (einschließlich
Reserve) überschritten wird, müssen Sie
sich sofort an das Fiat-Servicenetz
wenden.
15)Unabhängig davon, welche Art von
Kraftstoffversorgung das Fahrzeug vor dem
letzten Abschalten des Motors hatte, wird
nach dem nachfolgenden Starten des
Motors im Benzinbetrieb, automatisch auf
LPG umgeschaltet.
16)Beim Umschalten von Benzin auf LPG
ist ein metallisches Geräusch zu hören, das
von den Ventilen erzeugt wird, wenn die
Anlage unter Druck gesetzt wird. Aufgrund
der oben beschriebenen Schaltvorgänge
ist es vollkommen normal, dass es zu einer
Verzögerung zwischen Ventilgeräusch
und Ausschalten der grünen
Kontrollleuchtein der Instrumententafel
kommt.
33

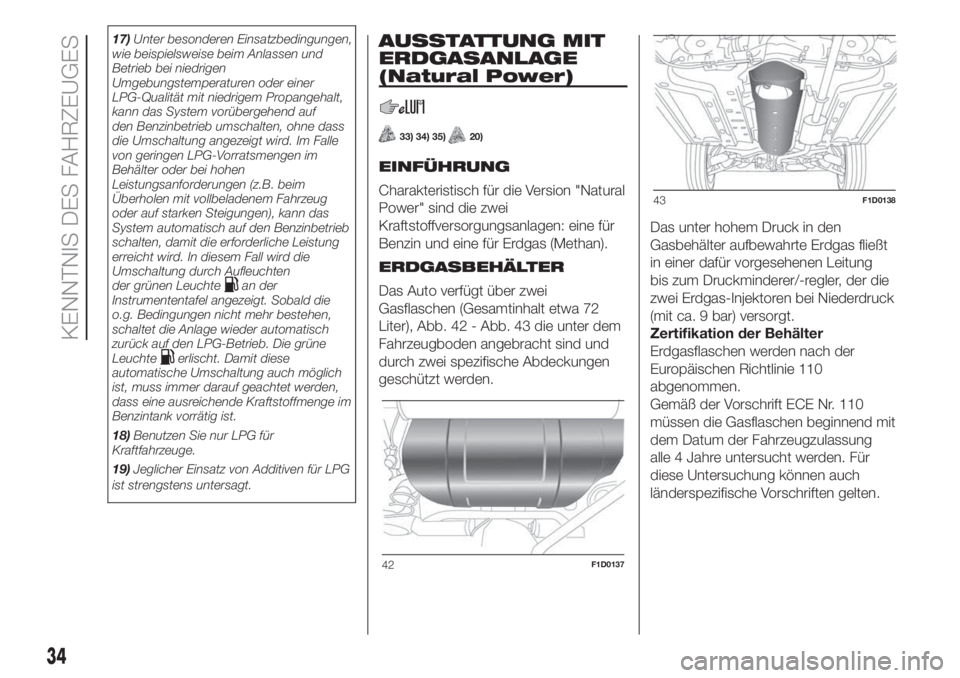

Page 36 of 248
17)Unter besonderen Einsatzbedingungen,
wie beispielsweise beim Anlassen und
Betrieb bei niedrigen
Umgebungstemperaturen oder einer
LPG-Qualität mit niedrigem Propangehalt,
kann das System vorübergehend auf
den Benzinbetrieb umschalten, ohne dass
die Umschaltung angezeigt wird. Im Falle
von geringen LPG-Vorratsmengen im
Behälter oder bei hohen
Leistungsanforderungen (z.B. beim
Überholen mit vollbeladenem Fahrzeug
oder auf starken Steigungen), kann das
System automatisch auf den Benzinbetrieb
schalten, damit die erforderliche Leistung
erreicht wird. In diesem Fall wird die
Umschaltung durch Aufleuchten
der grünen Leuchte
an der
Instrumententafel angezeigt. Sobald die
o.g. Bedingungen nicht mehr bestehen,
schaltet die Anlage wieder automatisch
zurück auf den LPG-Betrieb. Die grüne
Leuchte
erlischt. Damit diese
automatische Umschaltung auch möglich
ist, muss immer darauf geachtet werden,
dass eine ausreichende Kraftstoffmenge im
Benzintank vorrätig ist.
18)Benutzen Sie nur LPG für
Kraftfahrzeuge.
19)Jeglicher Einsatz von Additiven für LPG
ist strengstens untersagt.
AUSSTATTUNG MIT
ERDGASANLAGE
(Natural Power)
33) 34) 35)20)
EINFÜHRUNG
Charakteristisch für die Version "Natural
Power" sind die zwei
Kraftstoffversorgungsanlagen: eine für
Benzin und eine für Erdgas (Methan).
ERDGASBEHÄLTER
Das Auto verfügt über zwei
Gasflaschen (Gesamtinhalt etwa 72
Liter), Abb. 42 - Abb. 43 die unter dem
Fahrzeugboden angebracht sind und
durch zwei spezifische Abdeckungen
geschützt werden.Das unter hohem Druck in den
Gasbehälter aufbewahrte Erdgas fließt
in einer dafür vorgesehenen Leitung
bis zum Druckminderer/-regler, der die
zwei Erdgas-Injektoren bei Niederdruck
(mit ca. 9 bar) versorgt.
Zertifikation der Behälter
Erdgasflaschen werden nach der
Europäischen Richtlinie 110
abgenommen.
Gemäß der Vorschrift ECE Nr. 110
müssen die Gasflaschen beginnend mit
dem Datum der Fahrzeugzulassung
alle 4 Jahre untersucht werden. Für
diese Untersuchung können auch
länderspezifische Vorschriften gelten.
42F1D0137
43F1D0138
34
KENNTNIS DES FAHRZEUGES
Page 37 of 248

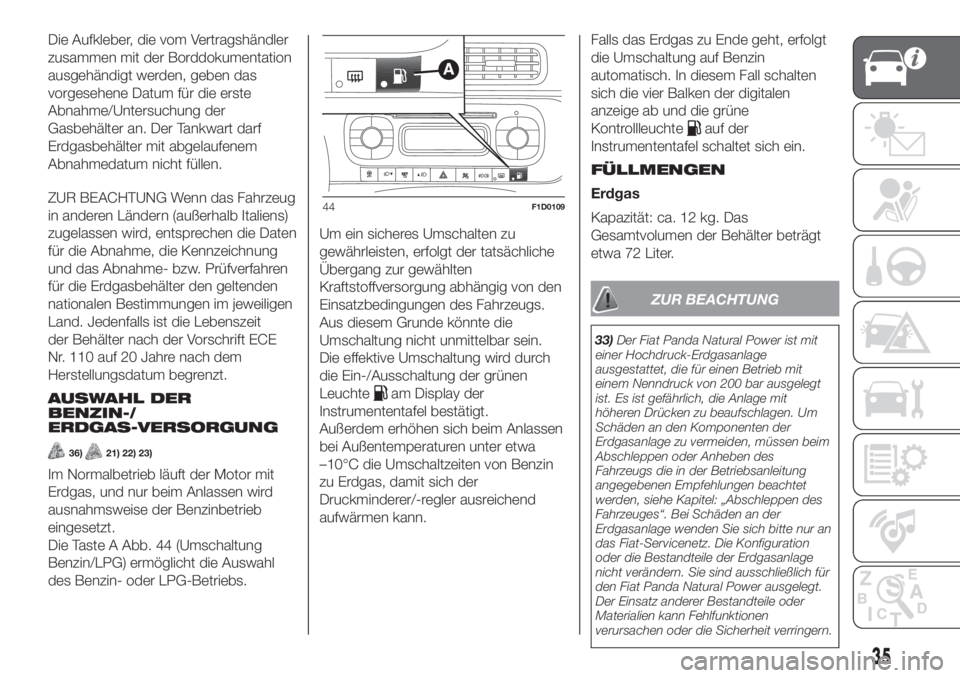

Die Aufkleber, die vom Vertragshändler
zusammen mit der Borddokumentation
ausgehändigt werden, geben das
vorgesehene Datum für die erste
Abnahme/Untersuchung der
Gasbehälter an. Der Tankwart darf
Erdgasbehälter mit abgelaufenem
Abnahmedatum nicht füllen.
ZUR BEACHTUNG Wenn das Fahrzeug
in anderen Ländern (außerhalb Italiens)
zugelassen wird, entsprechen die Daten
für die Abnahme, die Kennzeichnung
und das Abnahme- bzw. Prüfverfahren
für die Erdgasbehälter den geltenden
nationalen Bestimmungen im jeweiligen
Land. Jedenfalls ist die Lebenszeit
der Behälter nach der Vorschrift ECE
Nr. 110 auf 20 Jahre nach dem
Herstellungsdatum begrenzt.
AUSWAHL DER
BENZIN-/
ERDGAS-VERSORGUNG
36)21) 22) 23)
Im Normalbetrieb läuft der Motor mit
Erdgas, und nur beim Anlassen wird
ausnahmsweise der Benzinbetrieb
eingesetzt.
Die Taste A Abb. 44 (Umschaltung
Benzin/LPG) ermöglicht die Auswahl
des Benzin- oder LPG-Betriebs.Um ein sicheres Umschalten zu
gewährleisten, erfolgt der tatsächliche
Übergang zur gewählten
Kraftstoffversorgung abhängig von den
Einsatzbedingungen des Fahrzeugs.
Aus diesem Grunde könnte die
Umschaltung nicht unmittelbar sein.
Die effektive Umschaltung wird durch
die Ein-/Ausschaltung der grünen
Leuchte
am Display der
Instrumententafel bestätigt.
Außerdem erhöhen sich beim Anlassen
bei Außentemperaturen unter etwa
–10°C die Umschaltzeiten von Benzin
zu Erdgas, damit sich der
Druckminderer/-regler ausreichend
aufwärmen kann.Falls das Erdgas zu Ende geht, erfolgt
die Umschaltung auf Benzin
automatisch. In diesem Fall schalten
sich die vier Balken der digitalen
anzeige ab und die grüne
Kontrollleuchte
auf der
Instrumententafel schaltet sich ein.
FÜLLMENGEN
Erdgas
Kapazität: ca. 12 kg. Das
Gesamtvolumen der Behälter beträgt
etwa 72 Liter.
ZUR BEACHTUNG
33)Der Fiat Panda Natural Power ist mit
einer Hochdruck-Erdgasanlage
ausgestattet, die für einen Betrieb mit
einem Nenndruck von 200 bar ausgelegt
ist. Es ist gefährlich, die Anlage mit
höheren Drücken zu beaufschlagen. Um
Schäden an den Komponenten der
Erdgasanlage zu vermeiden, müssen beim
Abschleppen oder Anheben des
Fahrzeugs die in der Betriebsanleitung
angegebenen Empfehlungen beachtet
werden, siehe Kapitel: „Abschleppen des
Fahrzeuges“. Bei Schäden an der
Erdgasanlage wenden Sie sich bitte nur an
das Fiat-Servicenetz. Die Konfiguration
oder die Bestandteile der Erdgasanlage
nicht verändern. Sie sind ausschließlich für
den Fiat Panda Natural Power ausgelegt.
Der Einsatz anderer Bestandteile oder
Materialien kann Fehlfunktionen
verursachen oder die Sicherheit verringern.
44F1D0109
35
Page 38 of 248

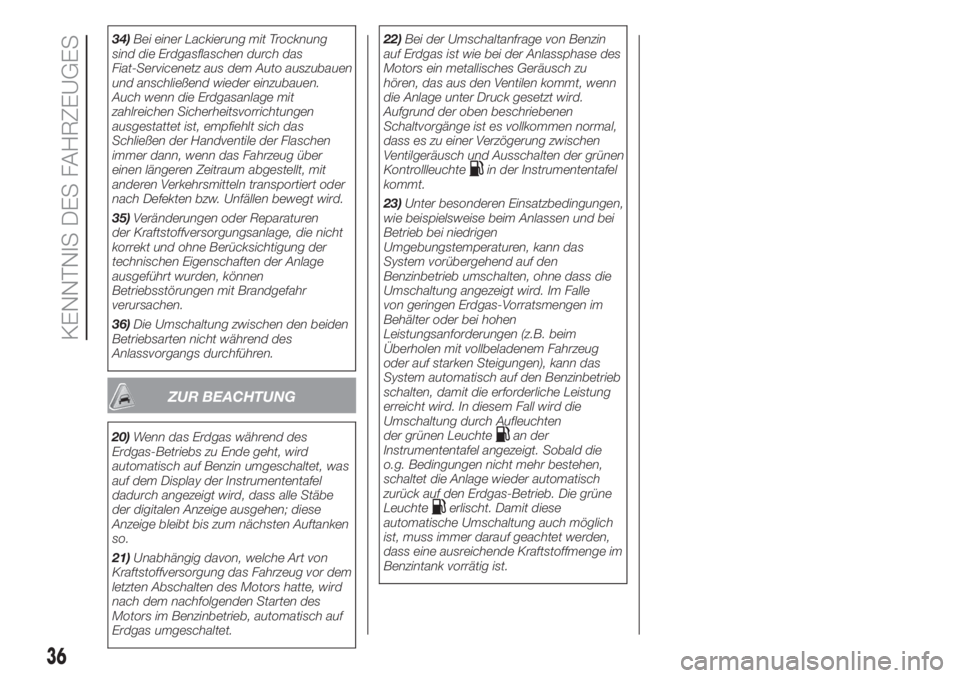

34)Bei einer Lackierung mit Trocknung
sind die Erdgasflaschen durch das
Fiat-Servicenetz aus dem Auto auszubauen
und anschließend wieder einzubauen.
Auch wenn die Erdgasanlage mit
zahlreichen Sicherheitsvorrichtungen
ausgestattet ist, empfiehlt sich das
Schließen der Handventile der Flaschen
immer dann, wenn das Fahrzeug über
einen längeren Zeitraum abgestellt, mit
anderen Verkehrsmitteln transportiert oder
nach Defekten bzw. Unfällen bewegt wird.
35)Veränderungen oder Reparaturen
der Kraftstoffversorgungsanlage, die nicht
korrekt und ohne Berücksichtigung der
technischen Eigenschaften der Anlage
ausgeführt wurden, können
Betriebsstörungen mit Brandgefahr
verursachen.
36)Die Umschaltung zwischen den beiden
Betriebsarten nicht während des
Anlassvorgangs durchführen.
ZUR BEACHTUNG
20)Wenn das Erdgas während des
Erdgas-Betriebs zu Ende geht, wird
automatisch auf Benzin umgeschaltet, was
auf dem Display der Instrumententafel
dadurch angezeigt wird, dass alle Stäbe
der digitalen Anzeige ausgehen; diese
Anzeige bleibt bis zum nächsten Auftanken
so.
21)Unabhängig davon, welche Art von
Kraftstoffversorgung das Fahrzeug vor dem
letzten Abschalten des Motors hatte, wird
nach dem nachfolgenden Starten des
Motors im Benzinbetrieb, automatisch auf
Erdgas umgeschaltet.22)Bei der Umschaltanfrage von Benzin
auf Erdgas ist wie bei der Anlassphase des
Motors ein metallisches Geräusch zu
hören, das aus den Ventilen kommt, wenn
die Anlage unter Druck gesetzt wird.
Aufgrund der oben beschriebenen
Schaltvorgänge ist es vollkommen normal,
dass es zu einer Verzögerung zwischen
Ventilgeräusch und Ausschalten der grünen
Kontrollleuchte
in der Instrumententafel
kommt.
23)Unter besonderen Einsatzbedingungen,
wie beispielsweise beim Anlassen und bei
Betrieb bei niedrigen
Umgebungstemperaturen, kann das
System vorübergehend auf den
Benzinbetrieb umschalten, ohne dass die
Umschaltung angezeigt wird. Im Falle
von geringen Erdgas-Vorratsmengen im
Behälter oder bei hohen
Leistungsanforderungen (z.B. beim
Überholen mit vollbeladenem Fahrzeug
oder auf starken Steigungen), kann das
System automatisch auf den Benzinbetrieb
schalten, damit die erforderliche Leistung
erreicht wird. In diesem Fall wird die
Umschaltung durch Aufleuchten
der grünen Leuchte
an der
Instrumententafel angezeigt. Sobald die
o.g. Bedingungen nicht mehr bestehen,
schaltet die Anlage wieder automatisch
zurück auf den Erdgas-Betrieb. Die grüne
Leuchte
erlischt. Damit diese
automatische Umschaltung auch möglich
ist, muss immer darauf geachtet werden,
dass eine ausreichende Kraftstoffmenge im
Benzintank vorrätig ist.
36
KENNTNIS DES FAHRZEUGES
Page 39 of 248
KENNTNIS DER INSTRUMENTENTAFEL
Dieser Teil der Betriebsanleitung liefert
alle nützlichen Informationen, um die
Funktionen der Instrumententafel zu
kennen, zu interpretieren und korrekt
einzusetzen.INSTRUMENTENTAFEL UND
BORDINSTRUMENTE ..................... 38
DISPLAY ......................................... 39
KONTROLLLEUCHTEN UND
MELDUNGEN ................................. 42
-Rote Kontrollleuchten....................... 42
-Gelbe Kontrollleuchten...................... 51
-Grüne Kontrollleuchten...................... 61
-Blaue Kontrollleuchten....................... 62
-Symbole und Meldungen auf dem
Display................................................ 63
37
Page 40 of 248

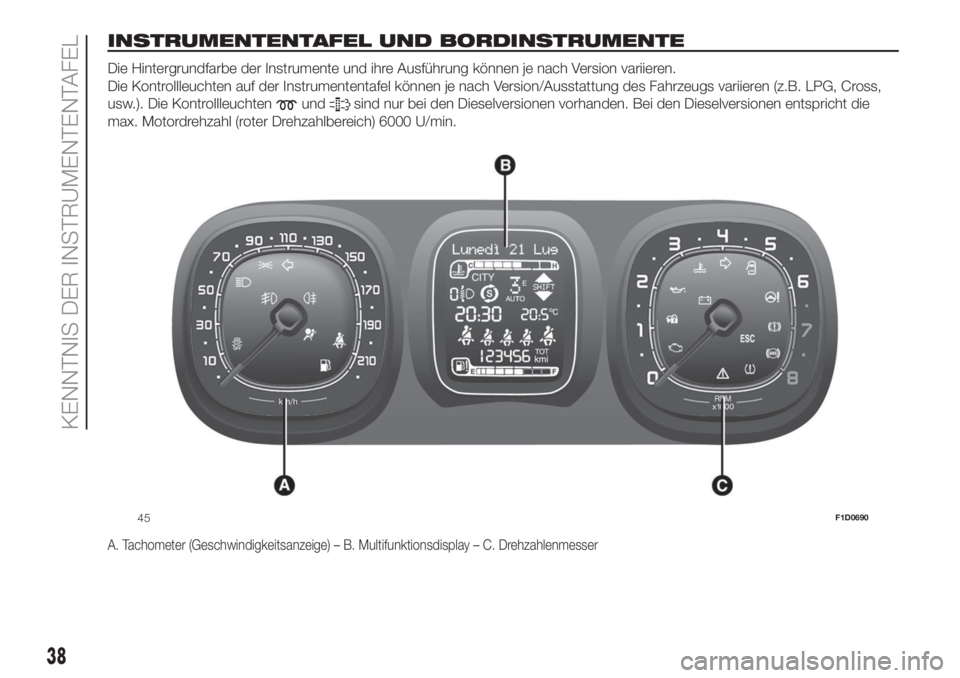

INSTRUMENTENTAFEL UND BORDINSTRUMENTE.
Die Hintergrundfarbe der Instrumente und ihre Ausführung können je nach Version variieren.
Die Kontrollleuchten auf der Instrumententafel können je nach Version/Ausstattung des Fahrzeugs variieren (z.B. LPG, Cross,
usw.). Die Kontrollleuchten
undsind nur bei den Dieselversionen vorhanden. Bei den Dieselversionen entspricht die
max. Motordrehzahl (roter Drehzahlbereich) 6000 U/min.
A. Tachometer (Geschwindigkeitsanzeige) – B. Multifunktionsdisplay – C. Drehzahlenmesser
45F1D0690
38
KENNTNIS DER INSTRUMENTENTAFEL
