FIAT PANDA 2018 Betriebsanleitung (in German)

Kontrollleuchte Bedeutung

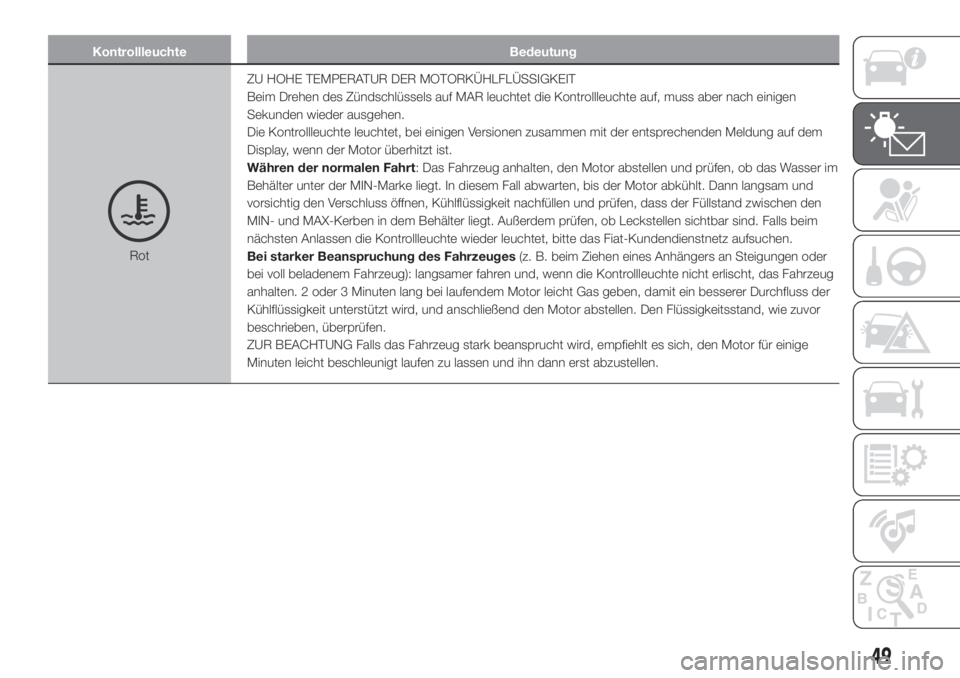

RotZU HOHE TEMPERATUR DER MOTORKÜHLFLÜSSIGKEIT
Beim Drehen des Zündschlüssels auf MAR leuchtet die Kontrollleuchte auf, muss aber nach einigen
Sekunden wieder ausgehen.
Die Kontrollleuchte leuchtet, bei einigen Versionen zusammen mit der entsprechenden Meldung auf dem
Display, wenn der Motor überhitzt ist.
Währen der normalen Fahrt: Das Fahrzeug anhalten, den Motor abstellen und prüfen, ob das Wasser im
Behälter unter der MIN-Marke liegt. In diesem Fall abwarten, bis der Motor abkühlt. Dann langsam und
vorsichtig den Verschluss öffnen, Kühlflüssigkeit nachfüllen und prüfen, dass der Füllstand zwischen den
MIN- und MAX-Kerben in dem Behälter liegt. Außerdem prüfen, ob Leckstellen sichtbar sind. Falls beim
nächsten Anlassen die Kontrollleuchte wieder leuchtet, bitte das Fiat-Kundendienstnetz aufsuchen.
Bei starker Beanspruchung des Fahrzeuges(z. B. beim Ziehen eines Anhängers an Steigungen oder
bei voll beladenem Fahrzeug): langsamer fahren und, wenn die Kontrollleuchte nicht erlischt, das Fahrzeug
anhalten. 2 oder 3 Minuten lang bei laufendem Motor leicht Gas geben, damit ein besserer Durchfluss der
Kühlflüssigkeit unterstützt wird, und anschließend den Motor abstellen. Den Flüssigkeitsstand, wie zuvor
beschrieben, überprüfen.
ZUR BEACHTUNG Falls das Fahrzeug stark beansprucht wird, empfiehlt es sich, den Motor für einige
Minuten leicht beschleunigt laufen zu lassen und ihn dann erst abzustellen.
49

Kontrollleuchte Bedeutung

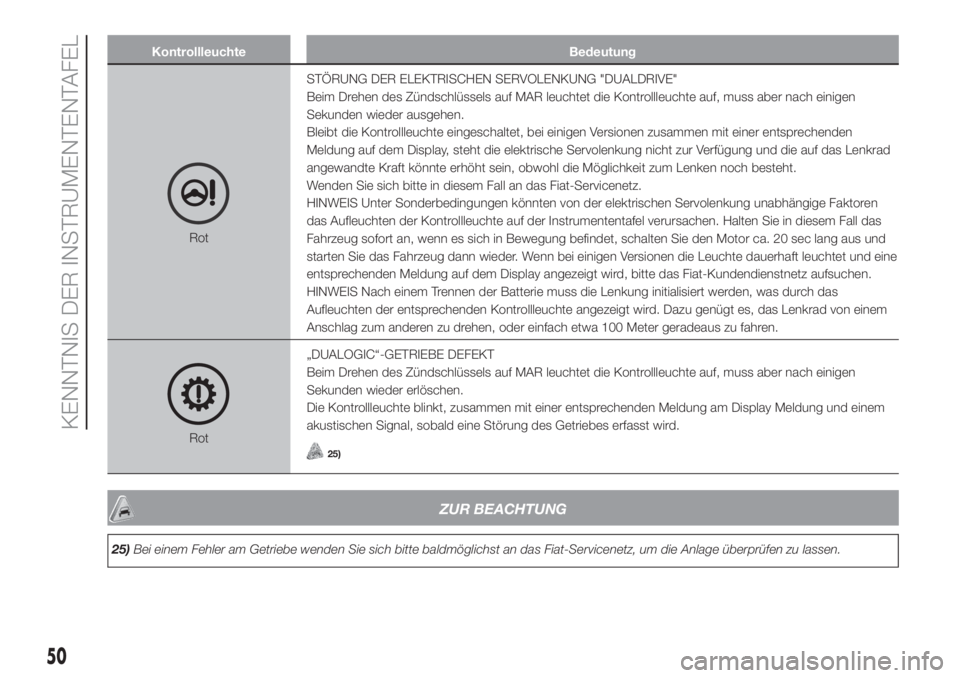

RotSTÖRUNG DER ELEKTRISCHEN SERVOLENKUNG "DUALDRIVE"
Beim Drehen des Zündschlüssels auf MAR leuchtet die Kontrollleuchte auf, muss aber nach einigen
Sekunden wieder ausgehen.
Bleibt die Kontrollleuchte eingeschaltet, bei einigen Versionen zusammen mit einer entsprechenden
Meldung auf dem Display, steht die elektrische Servolenkung nicht zur Verfügung und die auf das Lenkrad
angewandte Kraft könnte erhöht sein, obwohl die Möglichkeit zum Lenken noch besteht.
Wenden Sie sich bitte in diesem Fall an das Fiat-Servicenetz.
HINWEIS Unter Sonderbedingungen könnten von der elektrischen Servolenkung unabhängige Faktoren
das Aufleuchten der Kontrollleuchte auf der Instrumententafel verursachen. Halten Sie in diesem Fall das
Fahrzeug sofort an, wenn es sich in Bewegung befindet, schalten Sie den Motor ca. 20 sec lang aus und
starten Sie das Fahrzeug dann wieder. Wenn bei einigen Versionen die Leuchte dauerhaft leuchtet und eine
entsprechenden Meldung auf dem Display angezeigt wird, bitte das Fiat-Kundendienstnetz aufsuchen.
HINWEIS Nach einem Trennen der Batterie muss die Lenkung initialisiert werden, was durch das
Aufleuchten der entsprechenden Kontrollleuchte angezeigt wird. Dazu genügt es, das Lenkrad von einem
Anschlag zum anderen zu drehen, oder einfach etwa 100 Meter geradeaus zu fahren.
Rot„DUALOGIC“-GETRIEBE DEFEKT
Beim Drehen des Zündschlüssels auf MAR leuchtet die Kontrollleuchte auf, muss aber nach einigen
Sekunden wieder erlöschen.
Die Kontrollleuchte blinkt, zusammen mit einer entsprechenden Meldung am Display Meldung und einem
akustischen Signal, sobald eine Störung des Getriebes erfasst wird.25)
ZUR BEACHTUNG
25)Bei einem Fehler am Getriebe wenden Sie sich bitte baldmöglichst an das Fiat-Servicenetz, um die Anlage überprüfen zu lassen.
50
KENNTNIS DER INSTRUMENTENTAFEL

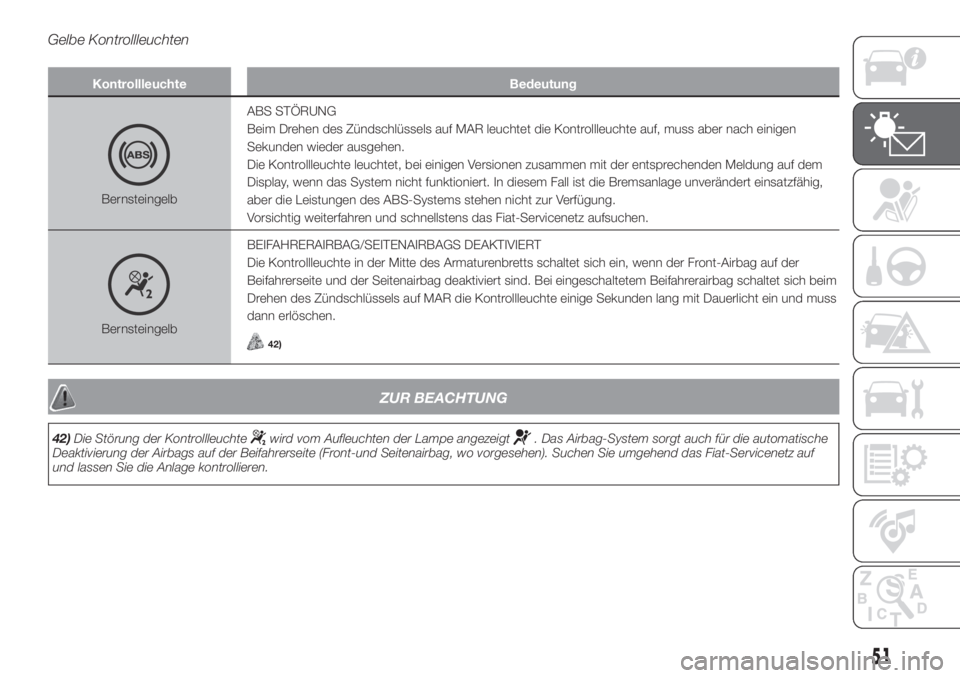

Gelbe Kontrollleuchten
Kontrollleuchte Bedeutung
BernsteingelbABS STÖRUNG
Beim Drehen des Zündschlüssels auf MAR leuchtet die Kontrollleuchte auf, muss aber nach einigen
Sekunden wieder ausgehen.
Die Kontrollleuchte leuchtet, bei einigen Versionen zusammen mit der entsprechenden Meldung auf dem
Display, wenn das System nicht funktioniert. In diesem Fall ist die Bremsanlage unverändert einsatzfähig,
aber die Leistungen des ABS-Systems stehen nicht zur Verfügung.
Vorsichtig weiterfahren und schnellstens das Fiat-Servicenetz aufsuchen.
BernsteingelbBEIFAHRERAIRBAG/SEITENAIRBAGS DEAKTIVIERT
Die Kontrollleuchte in der Mitte des Armaturenbretts schaltet sich ein, wenn der Front-Airbag auf der
Beifahrerseite und der Seitenairbag deaktiviert sind. Bei eingeschaltetem Beifahrerairbag schaltet sich beim
Drehen des Zündschlüssels auf MAR die Kontrollleuchte einige Sekunden lang mit Dauerlicht ein und muss
dann erlöschen.42)
ZUR BEACHTUNG
42)Die Störung der Kontrollleuchtewird vom Aufleuchten der Lampe angezeigt. Das Airbag-System sorgt auch für die automatische
Deaktivierung der Airbags auf der Beifahrerseite (Front-und Seitenairbag, wo vorgesehen). Suchen Sie umgehend das Fiat-Servicenetz auf
und lassen Sie die Anlage kontrollieren.
51

Kontrollleuchte Bedeutung

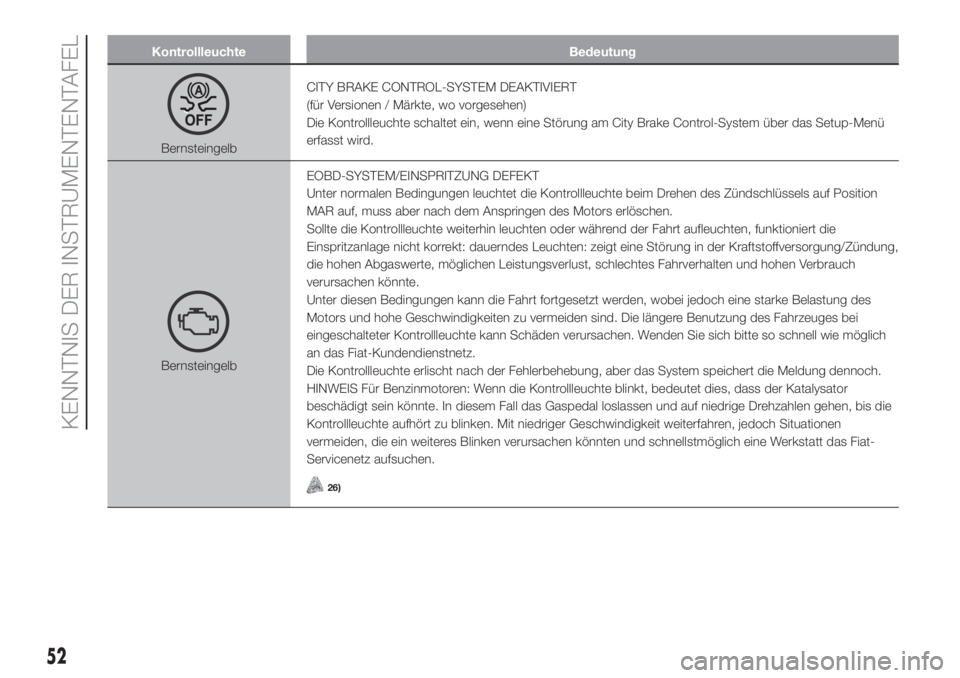

BernsteingelbCITY BRAKE CONTROL-SYSTEM DEAKTIVIERT
(für Versionen / Märkte, wo vorgesehen)
Die Kontrollleuchte schaltet ein, wenn eine Störung am City Brake Control-System über das Setup-Menü
erfasst wird.
BernsteingelbEOBD-SYSTEM/EINSPRITZUNG DEFEKT
Unter normalen Bedingungen leuchtet die Kontrollleuchte beim Drehen des Zündschlüssels auf Position
MAR auf, muss aber nach dem Anspringen des Motors erlöschen.
Sollte die Kontrollleuchte weiterhin leuchten oder während der Fahrt aufleuchten, funktioniert die
Einspritzanlage nicht korrekt: dauerndes Leuchten: zeigt eine Störung in der Kraftstoffversorgung/Zündung,
die hohen Abgaswerte, möglichen Leistungsverlust, schlechtes Fahrverhalten und hohen Verbrauch
verursachen könnte.
Unter diesen Bedingungen kann die Fahrt fortgesetzt werden, wobei jedoch eine starke Belastung des
Motors und hohe Geschwindigkeiten zu vermeiden sind. Die längere Benutzung des Fahrzeuges bei
eingeschalteter Kontrollleuchte kann Schäden verursachen. Wenden Sie sich bitte so schnell wie möglich
an das Fiat-Kundendienstnetz.
Die Kontrollleuchte erlischt nach der Fehlerbehebung, aber das System speichert die Meldung dennoch.
HINWEIS Für Benzinmotoren: Wenn die Kontrollleuchte blinkt, bedeutet dies, dass der Katalysator
beschädigt sein könnte. In diesem Fall das Gaspedal loslassen und auf niedrige Drehzahlen gehen, bis die
Kontrollleuchte aufhört zu blinken. Mit niedriger Geschwindigkeit weiterfahren, jedoch Situationen
vermeiden, die ein weiteres Blinken verursachen könnten und schnellstmöglich eine Werkstatt das Fiat-
Servicenetz aufsuchen.
26)
52
KENNTNIS DER INSTRUMENTENTAFEL

ZUR BEACHTUNG

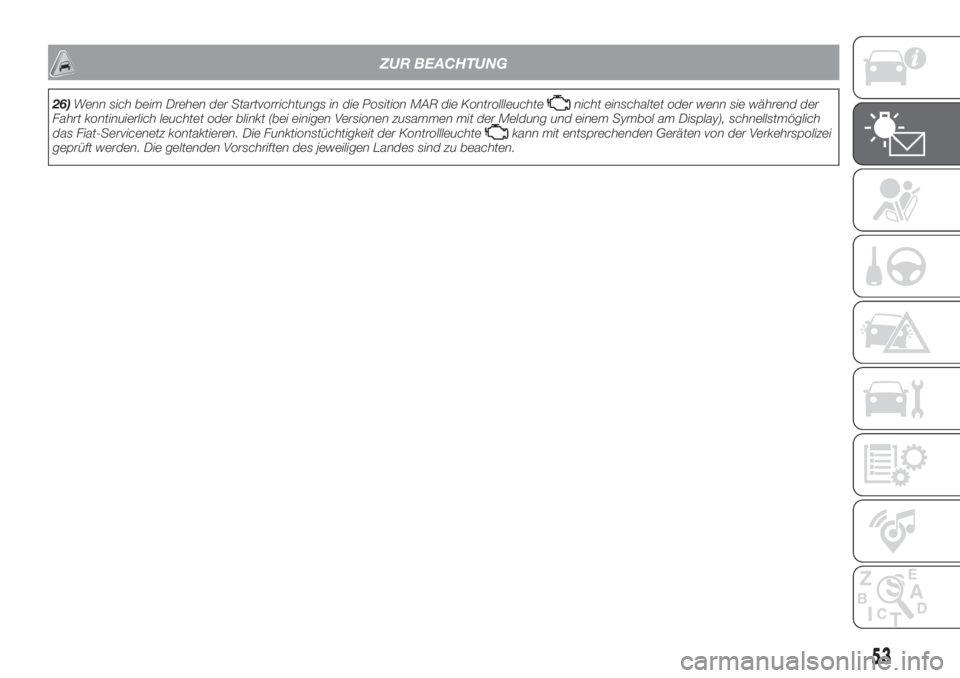

26)Wenn sich beim Drehen der Startvorrichtungs in die Position MAR die Kontrollleuchtenicht einschaltet oder wenn sie während der
Fahrt kontinuierlich leuchtet oder blinkt (bei einigen Versionen zusammen mit der Meldung und einem Symbol am Display), schnellstmöglich
das Fiat-Servicenetz kontaktieren. Die Funktionstüchtigkeit der Kontrollleuchte
kann mit entsprechenden Geräten von der Verkehrspolizei
geprüft werden. Die geltenden Vorschriften des jeweiligen Landes sind zu beachten.
53

Kontrollleuchte Bedeutung
BernsteingelbESC-SYSTEM
(für Versionen / Märkte, wo vorgesehen)
Beim Drehen des Zündschlüssels auf MAR leuchtet die Kontrollleuchte auf, muss aber nach einigen
Sekunden wieder ausgehen.
Geht die Kontrollleuchte nicht aus oder bleibt sie während der Fahrt eingeschaltet, bei einigen Versionen
zusammen mit einer entsprechenden Meldung auf dem Display, wenden Sie sich bitte an das Fiat-
Servicenetz. Ein Blinken der Kontrollleuchte während der Fahrt zeigt den Eingriff des ESC-Systems an.
Defekt am Hill Holder
Die Kontrollleuchte leuchtet, bei einigen Versionen zusammen mit der entsprechenden Meldung auf dem
Display, wenn das Hill Holder-System nicht funktioniert.
Umgehend das Fiat-Kundendienstnetz aufsuchen.
Fehlbetrieb ELD-System
(Für Versionen / Märkte, wo vorgesehen)
Die Kontrollleuchte leuchtet, bei einigen Versionen zusammen mit der entsprechenden Meldung auf dem
Display, wenn das ELD-System nicht funktioniert.
Bitte in diesem Fall umgehend das Fiat-Kundendienstnetz aufsuchen.
BernsteingelbSYSTEM FIAT CODE DEFEKT
Die Kontrollleuchte (oder das Symbol am Display) leuchtet, bei einigen Versionen zusammen mit der
entsprechenden Meldung auf dem Display, wenn das Fiat CODE-System nicht funktioniert.
Bitte in diesem Fall umgehend das Fiat-Kundendienstnetz aufsuchen.
54
KENNTNIS DER INSTRUMENTENTAFEL

Kontrollleuchte Bedeutung
BernsteingelbKERZENVORWÄRMUNG/Störung BEI KERZENVORWÄRMUNG (Diesel-Versionen)
Glühüberwacher
Beim Drehen des Zündschlüssels auf MAR leuchtet die Kontrollleuchte auf und erlischt, wenn die Kerzen
die vorab festgelegte Temperatur erreicht haben. Den Motor sofort nach dem Erlöschen der Kontrollleuchte
starten.
ZUR BEACHTUNG Bei hoher Umgebungstemperatur kann das Aufleuchten der Kontrollleuchte eventuell
sehr kurz sein.
Glühüberwacher defekt
Das Blinken der Kontrollleuchte, bei einigen Versionen zusammen mit einer Meldung auf dem Display, zeigt
einen Störung der Vorglühanlage der Glühkerzen an.
Wenden Sie sich bitte so schnell wie möglich an das Fiat-Kundendienstnetz, um die Störung zu beheben.
BernsteingelbKRAFTSTOFFRESERVE - BESCHRÄNKTE REICHWEITE
Die Kontrollleuchte schaltet ein, wenn noch ca. 5 bis 7 Liter Kraftstoff im Tank sind. Bei einer Reichweite
von weniger als 50 km (oder dem entsprechenden Wert in Meilen), zeigt das Display einiger Versionen eine
entsprechende Meldung an.
HINWEIS Blinkt die Kontrollleuchte während der Fahrt, heißt das, dass eine Störung an der Anlage vorliegt.
In diesem Fall Fiat-Kundendienstnetz aufsuchen, um die Anlage prüfen zu lassen.
BernsteingelbNEBELSCHLUSSLEUCHTE
Die Kontrollleuchte wird eingeschaltet, wenn die Nebelschlussleuchte aktiviert wird.
55

Kontrollleuchte Bedeutung
BernsteingelbREINIGUNG DES DPF (PARTIKELFILTER) WIRD DURCHGEFÜHRT (nur Dieselversionen mit DPF)
Beim Drehen des Zündschlüssels auf MAR leuchtet die Kontrollleuchte auf, muss aber nach einigen
Sekunden wieder erlöschen.
Die Kontrollleuchte leuchtet ständig, bei einigen Versionen zusammen mit einer Mitteilung auf dem Display,
zur Anzeige dass das DPF-System die giftigen Substanzen im Filter (Russpartikel) mit dem
Regenerierungsverfahren eliminieren muss.
Die Kontrollleuchte wird nicht bei jedem Regenerierungsverfahren des DPF eingeschaltet, sondern nur,
wenn auf Grund der Fahrbedingungen eine Meldung an den Fahrer verlangen. Damit die Kontrollleuchte
erlischt, mit dem Fahrzeug weiterfahren, bis die Regenerierung beendet ist. Die durchschnittliche Dauer
des Verfahrens beträgt 15 Minuten. Die optimalen Bedingungen für das Beenden des Verfahrens werden
bei einer Fahrgeschwindigkeit von 60 km/h mit einer Motordrehzahl über 2.000 UpM erreicht.
Das Aufleuchten dieser Kontrollleuchte ist kein Störung des Fahrzeuges und daher muss dieses auch nicht
in die Werkstatt gebracht werden.
43)
ZUR BEACHTUNG
43)Die Fahrgeschwindigkeit muss immer dem Straßenverkehr, den Wetterbedingungen und den geltenden Verkehrsregeln angepasst
werden. Wir weisen ebenfalls darauf hin, dass der Motor auch bei leuchtender Kontrollleuchte ausgeschaltet werden kann; wiederholte
Unterbrechungen des Regenerierungsverfahrens können jedoch einen vorzeitigen Verschleiß des Motoröls verursachen. Aus diesem Grund
ist es immer ratsam, dass die Kontrollleuchte erlischt, bevor der Motor abgestellt wird. Dazu den oben genannten Anweisungen folgen. Es ist
nicht empfehlenswert, das Regenerierungsverfahren des DPF bei stehendem Fahrzeug zu beenden.
56
KENNTNIS DER INSTRUMENTENTAFEL

Kontrollleuchte Bedeutung
BernsteingelbALLGEMEINE FEHLERMELDUNG
(für Versionen / Märkte, wo vorgesehen)
Die Kontrollleuchte schaltet unter folgenden Bedingungen ein.
Tempolimit überschritten
(für Versionen / Märkte, wo vorgesehen)
Die Leuchte geht an, wenn das Fahrzeug die im Setup-Menü eingegebene Grenzgeschwindigkeit
überschreitet. Wenn das Fahrzeug diesen Wert überschreitet, ertönt ein akustisches Signal und bei einigen
Versionen wird eine entsprechende Meldung auf dem Display angezeigt.
Eingriff/Störung Kraftstoffunterbrechungssystem
Die Kontrollleuchte leuchtet, bei einigen Versionen zusammen mit der entsprechenden Meldung auf dem
Display im Falle eines Eingriffs/einer Störung des Kraftstoffunterbrechungssystems.
Systemstörung Start&Stop
(für Versionen / Märkte, wo vorgesehen)
Die Kontrollleuchte schaltet sich ein, wenn eine Störung am Start&Stop-System erfasst wird. Im Falle eines
Fehlzustandes des Start&Stop-Systems wenden Sie sich an das Fiat-Kundendienstnetz.
Vorübergehender oder permanenter Fehler des Systems City Brake Control
(für Versionen / Märkte, wo vorgesehen)
Die Kontrollleuchte geht an, bei einigen Versionen mit einer Mitteilung auf dem Display, wenn ein
vorübergehender oder permanenter Fehler am System City Brake Control festgestellt wird. Ist der Fehler
permanent, bitte das Fiat-Servicenetz aufsuchen, um das System überprüfen zu lassen.
Airbag Störung
Das Blinken dieser Kontrollleuchte, für Versionen/Märkte, wo vorgesehen, deutet auf eine Störung der
Airbag-Kontrollleuchte hin. In diesem Fall kann es sein, dass die defekte Kontrollleuchte keine
Fehlfunktionen des Airbag-Systems anzeigen kann. Bitte unverzüglich das FIAT-Kundendienstnetz
aufsuchen.
57

Kontrollleuchte Bedeutung
BernsteingelbDefekt an den Parksensoren
(für Versionen / Märkte, wo vorgesehen)
Die Kontrollleuchte leuchtet, bei einigen Versionen zusammen mit der entsprechenden Meldung auf dem
Display, wenn eine Störung an den Parksensoren erfasst wird.
Störung Außenbeleuchtung
(für Versionen / Märkte, wo vorgesehen)
Die Kontrollleuchte leuchtet auf, wenn eine Störung der folgenden Leuchten erfasst wird: Standlichter,
Kennzeichenbeleuchtung, Nebelschlussleuchte, Fahrtrichtungsanzeiger, Tagfahrlicht (DRL).
Fehler des Motoröldrucksensors
(für Versionen / Märkte, wo vorgesehen)
Der Fehlzustand des Motoröldrucksensors wird durch das Aufleuchten der Kontrollleuchte am
Armaturenbrett angezeigt.
Störung ELD-System(für Versionen/Märkte, wo vorgesehen)
Die Kontrollleuchte leuchtet zusammen mit der entsprechenden Meldung auf dem Display, wenn eine
Störung am Allradantrieb erfasst wird. Umgehend das Fiat-Servicenetz aufsuchen.
Wasser Im Dieselfilter(Diesel-Versionen)
(für Versionen / Märkte, wo vorgesehen)
Beim Drehen des Zündschlüssels auf MAR leuchtet die Kontrollleuchte auf, muss aber nach einigen
Sekunden wieder ausgehen. Die Kontrollleuchte schaltet sich ein, wenn Wasser im Dieselfilter vorhanden
ist. Bei einigen Versionen erscheint auf dem Display eine entsprechende Meldung.
27)
58
