LAS LLAVES
LLAVE MECÁNICA
La pieza metálica de la llave acciona el
dispositivo de arranque, las cerraduras
de la puerta del lado del conductor y
la puerta del lado del pasajero (para
versiones/países donde esté previsto) y
la cerradura del maletero.
LLAVE CON MANDO A
DISTANCIA
(para versiones/países donde esté
previsto)
1)1)1)
La pieza metálica A fig. 2 de la llave
acciona:
el dispositivo de arranque;
la cerradura de la puerta del lado del
conductor y, para versiones/países
donde esté previsto, la puerta del lado
del pasajero.
Pulsar el botón B fig. 2 para abrir/cerrar
la pieza metálica.
Pulsando brevemente el botón
: las
puertas y el portón del maletero se
desbloquean, los plafones interiores se
encienden (con encendido
temporizado) y se produce un doble
destello de los intermitentes (para
versiones/países donde esté previsto).Pulsando brevemente el botón
: las
puertas y el portón del maletero se
bloquean, el plafón interior se apaga y
los intermitentes emiten un solo
destello (para versiones/países donde
esté previsto).
Pulsando el botón
: se acciona la
apertura a distancia del portón del
maletero y se produce un doble
destello de los intermitentes. La
apertura del maletero se indica con dos
parpadeos de los intermitentes.
SOLICITUD DE LLAVES
ADICIONALES
Si fuera necesario solicitar una llave
mecánica o una llave con mando a
distancia nuevas, acudir a la Red de
Asistencia Fiat llevando un documento
de identidad y los documentos que
identifiquen al usuario como propietario
del vehículo. El sistema puede
reconocer hasta 8 mandos a distancia.
ADVERTENCIA
1)Pulsar el botón B sólo con la llave
colocada lejos del cuerpo, en concreto,
lejos de los ojos y de los objetos que
puedan deteriorarse (por ejemplo, la ropa).
No dejar la llave sin vigilancia para evitar
que nadie, especialmente los niños, pueda
manipularla y pulsar el botón
accidentalmente.
ADVERTENCIA
1)Los golpes violentos podrían dañar los
componentes electrónicos presentes en la
llave. Para garantizar el funcionamiento
correcto de los dispositivos electrónicos
internos de la llave, no dejarla expuesta al
sol.
ADVERTENCIA
1)Las pilas agotadas deben desecharse
en los contenedores específicos previstos
por la legislación vigente o bien entregarse
a la Red de Asistencia Fiat, que se
encargará de eliminarlas.
2F1D0005
9

DISPOSITIVO DE
ARRANQUE
2) 3) 4) 5)
La llave puede girar en tres posiciones
fig. 3:
STOP: motor apagado, llave
extraíble, dirección bloqueada. Algunos
dispositivos eléctricos (por ejemplo, la
autorradio, el cierre centralizado de
las puertas, etc.) pueden seguir
funcionando;
MAR: posición de marcha. Todos los
dispositivos eléctricos pueden
funcionar;
AVV: puesta en marcha del motor.
El dispositivo de arranque está provisto
de un mecanismo de seguridad que
obliga, en caso de que el motor no se
ponga en marcha, a girar nuevamente
la llave a la posición STOP antes de
repetir la maniobra de arranque.BLOQUEO DE LA
DIRECCIÓN
Activación
Con el dispositivo en posición STOP,
extraer la llave y girar el volante hasta
que se bloquee.
Desactivación
Mover levemente el volante y girar la
llave a la posición MAR.
ADVERTENCIA
2)En caso de manipulación del dispositivo
de arranque (por ejemplo, un intento de
robo), hacer comprobar su funcionamiento
en la Red de Asistencia Fiat antes de
reanudar la marcha.
3)Al bajar del vehículo retirar siempre la
llave, para evitar que alguien accione
inadvertidamente los mandos. Recordar
accionar el freno de mano. Si el vehículo
está estacionado en subida, engranar la 1
a
marcha; si está estacionado en bajada,
engranar la marcha atrás. No dejar nunca a
niños solos en el vehículo.4)Queda terminantemente prohibido
realizar cualquier intervención después de
la venta del vehículo, tal como manipular
el volante o la columna de dirección (por
ejemplo, en caso de que se monte un
sistema de alarma) ya que podría causar,
además de la disminución de las
prestaciones del sistema y la invalidación
de la garantía, graves problemas de
seguridad, así como la no conformidad de
homologación del vehículo.
5)No extraer la llave cuando el vehículo
esté en movimiento. El volante se
bloquearía automáticamente en el primer
viraje. Esto es válido siempre, aún en caso
de que el vehículo sea remolcado.
3F1D0006
10
CONOCIMIENTO DEL VEHÍCULO

EL SISTEMA FIAT
CODE
Es un sistema electrónico de bloqueo
del motor que permite aumentar la
protección contra intentos de robo del
vehículo. Se activa automáticamente
al extraer la llave del dispositivo de
arranque.
FUNCIONAMIENTO
Cada vez que se pone en marcha el
motor, al girar la llave a la posición
MAR, la centralita del sistema
Fiat CODE envía a la centralita de
control motor un código de
reconocimiento para desbloquear
algunas funciones.
El código de reconocimiento se envía
sólo si la centralita del sistema Fiat
Code ha reconocido, a su vez, el
código transmitido por la llave.
Al girar la llave a STOP, el sistema Fiat
CODE desactiva las funciones de la
centralita de control motor. Si, durante
la puesta en marcha del motor, el
código no ha sido correctamente
reconocido, en el cuadro de
instrumentos se enciende el testigo
. En ese caso, girar la llave a la
posición STOP y, a continuación, a
MAR; si el bloqueo persiste, intentarlo
con las otras llaves facilitadas. Si aun
así no logra poner en marcha el motor,
acudir a la Red de Asistencia Fiat.Si el testigo
se enciende significa
que el sistema está efectuando una
autodiagnosis (debido, por ejemplo, a
una caída de tensión). Si el
inconveniente continúa, dirigirse a la
Red de Asistencia Fiat.PUERTAS
BLOQUEO/DESBLOQUEO
DE LAS PUERTAS DESDE
EL INTERIOR
Empujar la palanca de mando A fig. 4
hacia la puerta para bloquear las
puertas o bien tirar de ella para
desbloquearlas. Con mando
centralizado (para versiones/países
donde esté previsto), el accionamiento
de la palanca A en el lado del
conductor bloquea/desbloquea todas
las puertas. El accionamiento de la
palanca A en las otras puertas
bloquea/desbloquea únicamente la
puerta correspondiente. Con cerradura
mecánica, las puertas se bloquean/
desbloquean actuando individualmente
en las palancas de mando.
ADVERTENCIA La condición de puerta
bloqueada se indica por la serigrafía
B fig. 4 de color rojo.
11

BLOQUEO/DESBLOQUEO
DE LAS PUERTAS DESDE
EL EXTERIOR
Llave mecánica:introducir y girar la
pieza metálica en la cerradura de la
puerta.
Llave con mando a distancia(para
versiones/países donde esté previsto):
pulsar el botón
para bloquear las
puertas o bien pulsar el botón
para
desbloquearlas.
ADVERTENCIA Antes de abrir una
puerta, asegurarse de que la maniobra
se realice con seguridad. Abrir las
puertas sólo con el vehículo parado.DISPOSITIVO DE
SEGURIDAD PARA NIÑOS
6)
Impide que las puertas traseras se
abran desde el interior.
El dispositivo B fig. 5 sólo se puede
activar con las puertas abiertas:
posición 1 - dispositivo activado
(puerta bloqueada);
posición 2 - dispositivo desactivado
(es posible abrir la puerta desde el
interior).
El dispositivo permanece activado
aunque se desbloqueen las puertas
eléctricamente.
ADVERTENCIA Las puertas traseras no
pueden abrirse desde el interior
cuando está accionado el dispositivo
de seguridad para niños.
ADVERTENCIA
6)Utilizar siempre este dispositivo cuando
viajen niños en el vehículo. Después de
accionar el dispositivo en ambas puertas
traseras, comprobar que efectivamente se
haya activado interviniendo en la manilla
interior de apertura de las puertas.
4F1D0029
5F1D0716
12
CONOCIMIENTO DEL VEHÍCULO

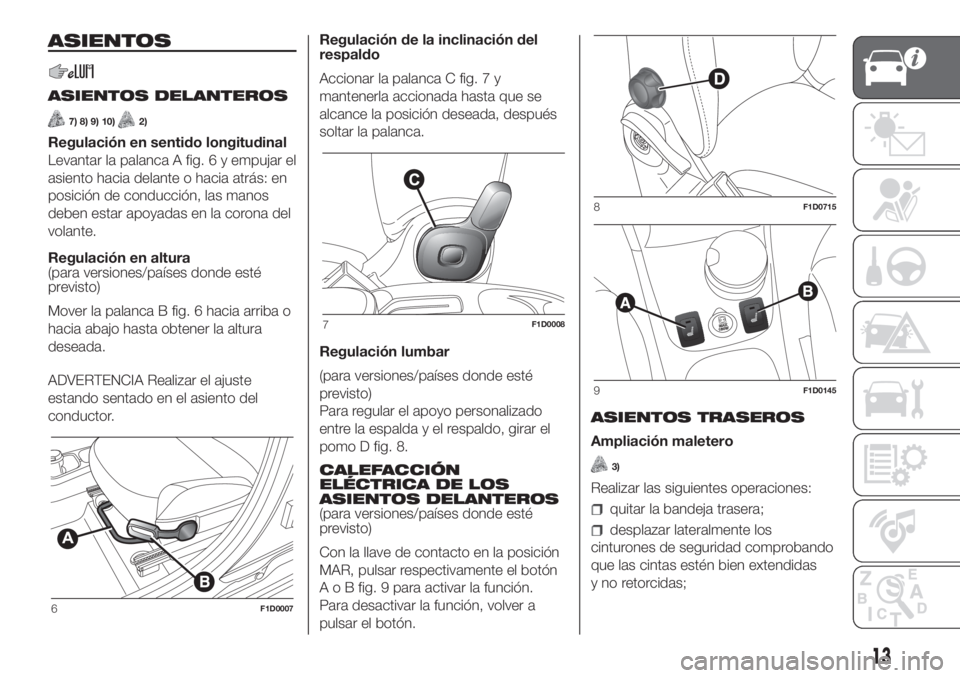

ASIENTOS
ASIENTOS DELANTEROS
7) 8) 9) 10)2)
Regulación en sentido longitudinal
Levantar la palanca A fig. 6 y empujar el
asiento hacia delante o hacia atrás: en
posición de conducción, las manos
deben estar apoyadas en la corona del
volante.
Regulación en altura
(para versiones/países donde esté
previsto)
Mover la palanca B fig. 6 hacia arriba o
hacia abajo hasta obtener la altura
deseada.
ADVERTENCIA Realizar el ajuste
estando sentado en el asiento del
conductor.Regulación de la inclinación del
respaldo
Accionar la palanca C fig. 7 y
mantenerla accionada hasta que se
alcance la posición deseada, después
soltar la palanca.
Regulación lumbar
(para versiones/países donde esté
previsto)
Para regular el apoyo personalizado
entre la espalda y el respaldo, girar el
pomo D fig. 8.
CALEFACCIÓN
ELÉCTRICA DE LOS
ASIENTOS DELANTEROS
(para versiones/países donde esté
previsto)
Con la llave de contacto en la posición
MAR, pulsar respectivamente el botón
A o B fig. 9 para activar la función.
Para desactivar la función, volver a
pulsar el botón.ASIENTOS TRASEROS
Ampliación maletero
3)
Realizar las siguientes operaciones:
quitar la bandeja trasera;
desplazar lateralmente los
cinturones de seguridad comprobando
que las cintas estén bien extendidas
y no retorcidas;
6F1D0007
7F1D0008
8F1D0715
9F1D0145
13

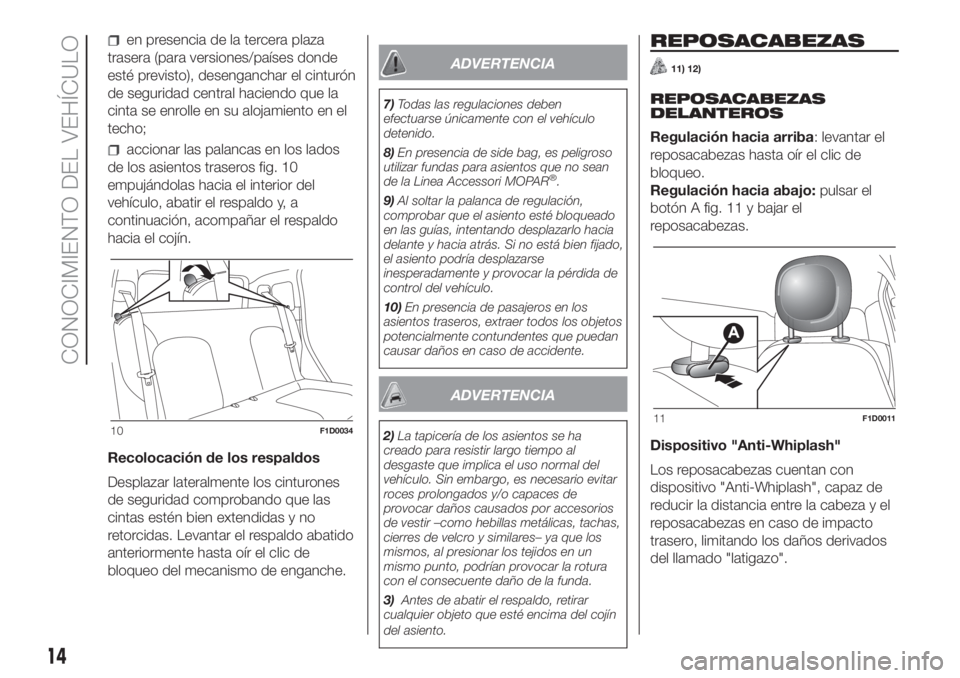

en presencia de la tercera plaza
trasera (para versiones/países donde
esté previsto), desenganchar el cinturón
de seguridad central haciendo que la
cinta se enrolle en su alojamiento en el
techo;
accionar las palancas en los lados
de los asientos traseros fig. 10
empujándolas hacia el interior del
vehículo, abatir el respaldo y, a
continuación, acompañar el respaldo
hacia el cojín.
Recolocación de los respaldos
Desplazar lateralmente los cinturones
de seguridad comprobando que las
cintas estén bien extendidas y no
retorcidas. Levantar el respaldo abatido
anteriormente hasta oír el clic de
bloqueo del mecanismo de enganche.
ADVERTENCIA
7)Todas las regulaciones deben
efectuarse únicamente con el vehículo
detenido.
8)En presencia de side bag, es peligroso
utilizar fundas para asientos que no sean
de la Linea Accessori MOPAR
®.
9)Al soltar la palanca de regulación,
comprobar que el asiento esté bloqueado
en las guías, intentando desplazarlo hacia
delante y hacia atrás. Si no está bien fijado,
el asiento podría desplazarse
inesperadamente y provocar la pérdida de
control del vehículo.
10)En presencia de pasajeros en los
asientos traseros, extraer todos los objetos
potencialmente contundentes que puedan
causar daños en caso de accidente.
ADVERTENCIA
2)La tapicería de los asientos se ha
creado para resistir largo tiempo al
desgaste que implica el uso normal del
vehículo. Sin embargo, es necesario evitar
roces prolongados y/o capaces de
provocar daños causados por accesorios
de vestir –como hebillas metálicas, tachas,
cierres de velcro y similares– ya que los
mismos, al presionar los tejidos en un
mismo punto, podrían provocar la rotura
con el consecuente daño de la funda.
3)Antes de abatir el respaldo, retirar
cualquier objeto que esté encima del cojín
del asiento.
REPOSACABEZAS
11) 12)
REPOSACABEZAS
DELANTEROS
Regulación hacia arriba: levantar el
reposacabezas hasta oír el clic de
bloqueo.
Regulación hacia abajo:pulsar el
botón A fig. 11 y bajar el
reposacabezas.
Dispositivo "Anti-Whiplash"
Los reposacabezas cuentan con
dispositivo "Anti-Whiplash", capaz de
reducir la distancia entre la cabeza y el
reposacabezas en caso de impacto
trasero, limitando los daños derivados
del llamado "latigazo".
10F1D003411F1D0011
14
CONOCIMIENTO DEL VEHÍCULO

Si se presiona sobre el respaldo con el
torso o la mano puede producirse el
movimiento del reposacabezas: este
comportamiento es propio del sistema
y no debe considerarse como un
funcionamiento incorrecto.
REPOSACABEZAS
TRASEROS
Regulación hacia arriba: levantar el
reposacabezas hasta oír el clic de
bloqueo.
Regulación hacia abajo:pulsar el
botón A fig. 12 y bajar el
reposacabezas.
ADVERTENCIA Al utilizar los asientos
traseros, los reposacabezas deben
estar siempre en la posición
"completamente alzados".Desmontaje
Para desmontar los
reposacabezas,realizar las operaciones
siguientes:
levantar los reposacabezas a la
altura máxima;
pulsar los botonesAyBfig. 12 al
lado de las dos soportes; a
continuación, retirar los reposacabezas
extrayéndolos hacia arriba.
ADVERTENCIA
11)Todas las regulaciones deben
efectuarse únicamente con el vehículo
detenido. Los reposacabezas se regulan
de manera que la cabeza, no el cuello,
se apoye en ellos. Sólo en este caso
ejercerán su acción protectora.
12)Para aprovechar de la mejor manera la
acción protectora del reposacabezas,
regular el respaldo de forma que mantenga
el tronco erguido y la cabeza lo más cerca
posible del reposacabezas.
VOLANTE
13) 14)
REGULACIONES
El volante se puede regular en sentido
vertical.
Para efectuar la regulación, bajar la
palanca A fig. 13 a la posición 1,
después ajustar el volante en la
posición más adecuada y, a
continuación, bloquearlo en esa
posición colocando la palanca A en la
posición 2.
12F1D0012
A
2
1
13F1D0013
15

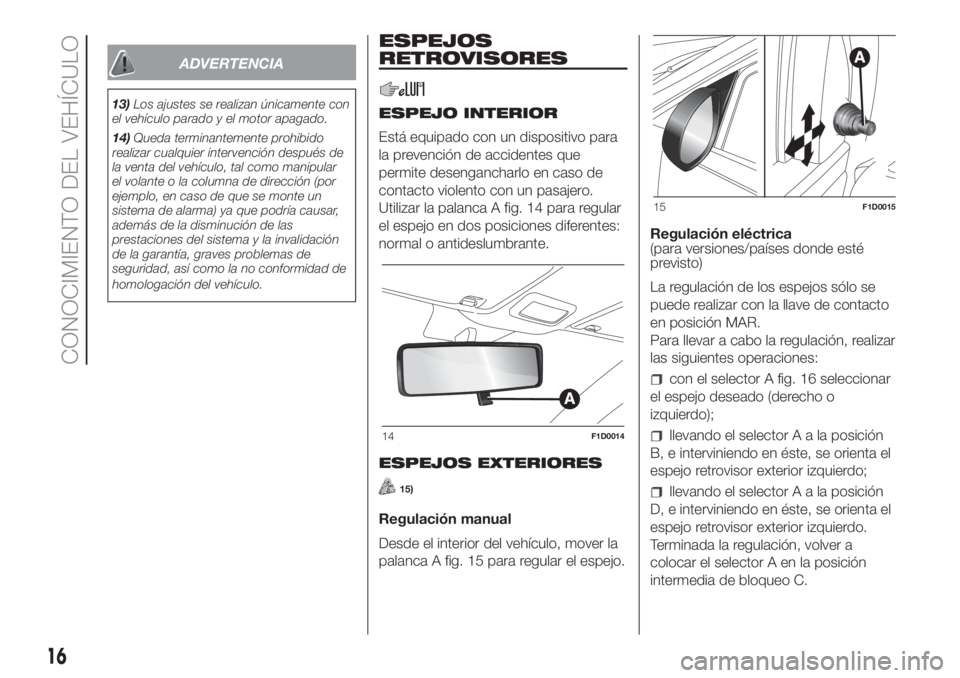

ADVERTENCIA
13)Los ajustes se realizan únicamente con
el vehículo parado y el motor apagado.
14)Queda terminantemente prohibido
realizar cualquier intervención después de
la venta del vehículo, tal como manipular
el volante o la columna de dirección (por
ejemplo, en caso de que se monte un
sistema de alarma) ya que podría causar,
además de la disminución de las
prestaciones del sistema y la invalidación
de la garantía, graves problemas de
seguridad, así como la no conformidad de
homologación del vehículo.
ESPEJOS
RETROVISORES
ESPEJO INTERIOR
Está equipado con un dispositivo para
la prevención de accidentes que
permite desengancharlo en caso de
contacto violento con un pasajero.
Utilizar la palanca A fig. 14 para regular
el espejo en dos posiciones diferentes:
normal o antideslumbrante.
ESPEJOS EXTERIORES
15)
Regulación manual
Desde el interior del vehículo, mover la
palanca A fig. 15 para regular el espejo.Regulación eléctrica
(para versiones/países donde esté
previsto)
La regulación de los espejos sólo se
puede realizar con la llave de contacto
en posición MAR.
Para llevar a cabo la regulación, realizar
las siguientes operaciones:
con el selector A fig. 16 seleccionar
el espejo deseado (derecho o
izquierdo);
llevando el selectorAalaposición
B, e interviniendo en éste, se orienta el
espejo retrovisor exterior izquierdo;
llevando el selectorAalaposición
D, e interviniendo en éste, se orienta el
espejo retrovisor exterior izquierdo.
Terminada la regulación, volver a
colocar el selector A en la posición
intermedia de bloqueo C.
14F1D0014
15F1D0015
16
CONOCIMIENTO DEL VEHÍCULO

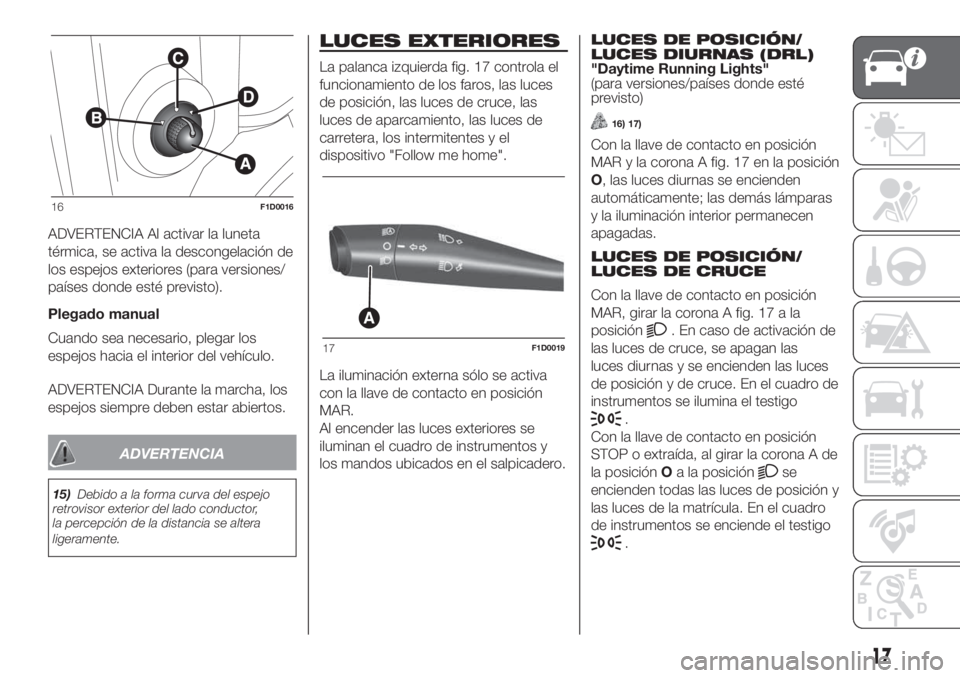

ADVERTENCIA Al activar la luneta
térmica, se activa la descongelación de
los espejos exteriores (para versiones/
países donde esté previsto).
Plegado manual
Cuando sea necesario, plegar los
espejos hacia el interior del vehículo.
ADVERTENCIA Durante la marcha, los
espejos siempre deben estar abiertos.
ADVERTENCIA
15)Debido a la forma curva del espejo
retrovisor exterior del lado conductor,
la percepción de la distancia se altera
ligeramente.
LUCES EXTERIORES
La palanca izquierda fig. 17 controla el
funcionamiento de los faros, las luces
de posición, las luces de cruce, las
luces de aparcamiento, las luces de
carretera, los intermitentes y el
dispositivo "Follow me home".
La iluminación externa sólo se activa
con la llave de contacto en posición
MAR.
Al encender las luces exteriores se
iluminan el cuadro de instrumentos y
los mandos ubicados en el salpicadero.LUCES DE POSICIÓN/
LUCES DIURNAS (DRL)
"Daytime Running Lights"
(para versiones/países donde esté
previsto)
16) 17)
Con la llave de contacto en posición
MAR y la corona A fig. 17 en la posición
O, las luces diurnas se encienden
automáticamente; las demás lámparas
y la iluminación interior permanecen
apagadas.
LUCES DE POSICIÓN/
LUCES DE CRUCE
Con la llave de contacto en posición
MAR, girar la corona A fig. 17 a la
posición
. En caso de activación de
las luces de cruce, se apagan las
luces diurnas y se encienden las luces
de posición y de cruce. En el cuadro de
instrumentos se ilumina el testigo
.
Con la llave de contacto en posición
STOP o extraída, al girar la corona A de
la posiciónOa la posición
se
encienden todas las luces de posición y
las luces de la matrícula. En el cuadro
de instrumentos se enciende el testigo
.
16F1D0016
A
17F1D0019
17

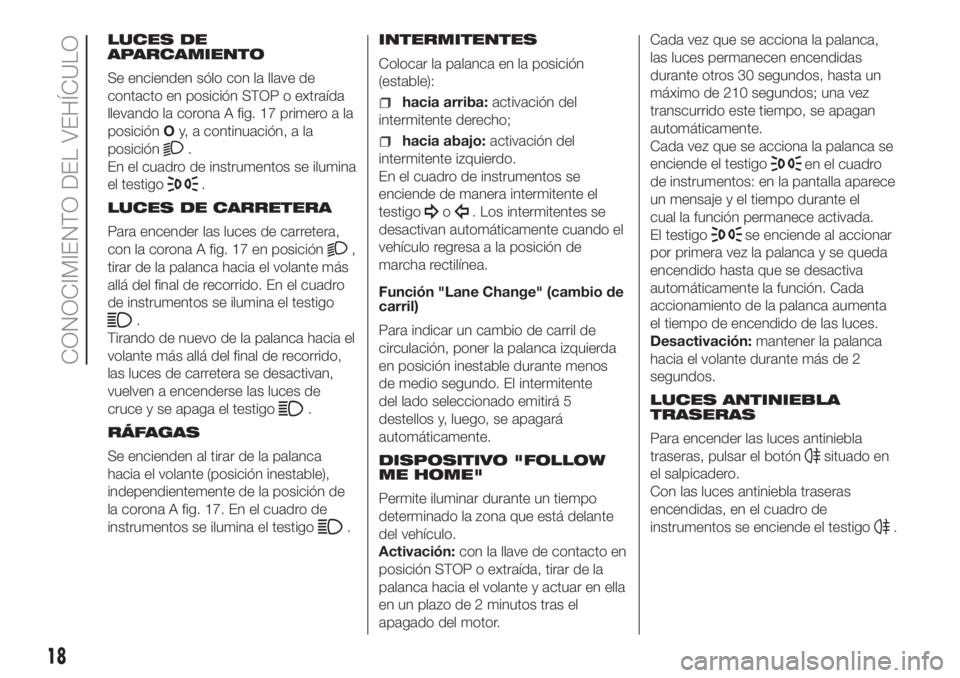

LUCES DE
APARCAMIENTO
Se encienden sólo con la llave de
contacto en posición STOP o extraída
llevando la corona A fig. 17 primero a la
posiciónOy, a continuación, a la
posición
.
En el cuadro de instrumentos se ilumina
el testigo
.
LUCES DE CARRETERA
Para encender las luces de carretera,
con la corona A fig. 17 en posición
,
tirar de la palanca hacia el volante más
allá del final de recorrido. En el cuadro
de instrumentos se ilumina el testigo
.
Tirando de nuevo de la palanca hacia el
volante más allá del final de recorrido,
las luces de carretera se desactivan,
vuelven a encenderse las luces de
cruce y se apaga el testigo
.
RÁFAGAS
Se encienden al tirar de la palanca
hacia el volante (posición inestable),
independientemente de la posición de
la corona A fig. 17. En el cuadro de
instrumentos se ilumina el testigo
.INTERMITENTES
Colocar la palanca en la posición
(estable):
hacia arriba:activación del
intermitente derecho;
hacia abajo:activación del
intermitente izquierdo.
En el cuadro de instrumentos se
enciende de manera intermitente el
testigo
o. Los intermitentes se
desactivan automáticamente cuando el
vehículo regresa a la posición de
marcha rectilínea.
Función "Lane Change" (cambio de
carril)
Para indicar un cambio de carril de
circulación, poner la palanca izquierda
en posición inestable durante menos
de medio segundo. El intermitente
del lado seleccionado emitirá 5
destellos y, luego, se apagará
automáticamente.
DISPOSITIVO "FOLLOW
ME HOME"
Permite iluminar durante un tiempo
determinado la zona que está delante
del vehículo.
Activación:con la llave de contacto en
posición STOP o extraída, tirar de la
palanca hacia el volante y actuar en ella
en un plazo de 2 minutos tras el
apagado del motor.Cada vez que se acciona la palanca,
las luces permanecen encendidas
durante otros 30 segundos, hasta un
máximo de 210 segundos; una vez
transcurrido este tiempo, se apagan
automáticamente.
Cada vez que se acciona la palanca se
enciende el testigo
en el cuadro
de instrumentos: en la pantalla aparece
un mensaje y el tiempo durante el
cual la función permanece activada.
El testigo
se enciende al accionar
por primera vez la palanca y se queda
encendido hasta que se desactiva
automáticamente la función. Cada
accionamiento de la palanca aumenta
el tiempo de encendido de las luces.
Desactivación:mantener la palanca
hacia el volante durante más de 2
segundos.
LUCES ANTINIEBLA
TRASERAS
Para encender las luces antiniebla
traseras, pulsar el botón
situado en
el salpicadero.
Con las luces antiniebla traseras
encendidas, en el cuadro de
instrumentos se enciende el testigo
.
18
CONOCIMIENTO DEL VEHÍCULO
