FIAT PANDA 2018 Návod k použití a údržbě (in Czech)

KLÍČKY
MECHANICKÝ KLÍČEK
Kovovou vložkou klíčku se ovládá:
spínací skříňka zapalování, zámky dveří
na straně řidiče a dveře na straně
spolucestujícího (u příslušné verze
vozidla) a zámek zavazadlového
prostoru.
KLÍČ S DÁLKOVÝM
OVLÁDÁNÍM
(u příslušné verze vozidla)
1)1)1)
Kovovou vložkou A obr. 2 klíčku se
ovládá:
spínací skříňka zapalování;
zámek dveří na straně řidiče a u
příslušných verzí dveří na straně
spolucestujícího.
Tlačítkem B obr. 2 se kovová vložka
vysune/zasune.Krátký stisk tlačítka
: odemknutí dveří
a zavazadlového prostoru, časované
rozsvícení vnitřních stropních svítidel a
dvojité zablikání směrových světel (u
příslušné verze vozidla).
Krátký stisk tlačítka
: zamknutí dveří
a zavazadlového prostoru, zhasnutí
stropního svítidla a jedno bliknutí
směrových světel (u příslušné verze
vozidla).
Stisk tlačítka
: otevření na dálku
víka zavazadlového prostoru a dvojitá
světelná signalizace směrovými světly.
Otevření víka zavazadlového prostoru je
signalizováno dvojím zabliknutím
směrových světel.
OBJEDNÁNÍ DALŠÍCH
KLÍČKŮ
Pokud bude třeba objednat nový
mechanický klíček s dálkovým
ovládáním nebo nový klíček s dálkovým
ovládáním, obraťte se na autorizovaný
servis Fiat, kde předložte průkaz
totožnosti a doklady o vlastnictví
vozidla. Systém může detekovat až
osm dálkových ovládání.
POZOR
1)Tlačítko B tiskněte pouze v patřičné
vzdálenosti od těla, především od očí
a věcí, které by se mohly poškodit (např.
od oděvu). Nenechávejte klíčky bez
dozoru, aby s nimi nemohl nikdo - zejména
děti - manipulovat a stisknout náhodně
tlačítko.
POZOR
1)Silnými nárazy se mohou poškodit
elektronické komponenty zabudované v
klíčku zapalování. Aby byla zajištěna
účinnost elektronických komponentů v
klíčkách, nevystavujte je přímému působení
slunečních paprsků.
POZOR
1)Vybité baterie je nutno vyhazovat do
příslušných odpadních nádob nebo je
možné je odevzdat v autorizovaném
servisu Fiat, který zajistí likvidaci tohoto
odpadu.
2F1D0005
9

SPÍNACÍ SKŘÍŇKA
ZAPALOVÁNÍ
2) 3) 4) 5)
Klíček má tři polohy obr. 3:
STOP: motor je vypnutý, klíček lze
vyjmout ze zapalování, řízení je
zamknuto. Mohou fungovat některá
elektrická zařízení (např. autorádio,
centrální zamykání dveří, atd.)
MAR: jízdní poloha. Mohou fungovat
všechna elektrická zařízení.
AVV: nastartování motoru.
Spínací skříňka je vybavena pojistným
mechanismem, díky němuž je při
neúspěšném pokusu o nastartování
motoru nutno přepnout klíček
zapalování nejdříve na STOP, a teprve
pak zopakovat pokus o nastartování.ZÁMEK ŘÍZENÍ
Zapnutí
S klíčkem zapalování v poloze STOP jej
vyjměte a pootočením volantu zámek
zamkněte.
Vypnutí
Lehce pohněte volantem a otočte klíček
na MAR.
POZOR
2)Po neoprávněné manipulaci se spínací
skříňkou zapalování (např. při pokusu
od odcizení) ji před cestou nechejte
zkontrolovat u značkového servisu Fiat.
3)Při opouštění vozu vytáhněte klíček ze
zapalování, aby nikdo nemohl manipulovat
s ovládači. Nezapomeňte zatáhnout
parkovací brzdu. Pokud vozidlo zaparkujte
do vrchu, zařaďte 1
.rychlostní stupeň;
pokud jej zaparkujete z kopce, zařaďte
zpáteční rychlost. Ve vozidle bez dozoru
dospělého nikdy nenechávejte děti.
4)Je přísně zakázáno v rámci poprodejního
dovybavování vozidla upravovat řízení
nebo volantový hřídel (např. při montáž
imobilizéru) způsobem, jímž by se mohly
snížit výkony systému, čímž by pozbyla
platnosti záruka, způsobit vážné problémy z
hlediska bezpečnosti a neshodu s
homologací vozidla.
5)Nikdy nevytahujte klíč ze spínací skříňky
za jízdy vozidla. Volant by se automaticky
zablokoval při prvním natočení. To
samozřejmě platí i při tažení vozidla.
SYSTÉM FIAT CODE
Vozidlo je vybaveno elektronickým
imobilizérem, který umožňuje zvýšit
ochranu vozidla před odcizením.
Systém se uvede do funkce
automaticky vytažením klíčku ze spínací
skříňky zapalování.
FUNGOVÁNÍ
Při každém startování, tj. otočení klíčku
ve spínací skříňce do polohy MAR
vyšle řídicí jednotka systému Fiat CODE
řídicí jednotce motoru identifikační
kód, aby odblokovala funkce.
Tento kód je odeslán pouze v případě,
že řídicí jednotka systému Fiat Code
uznala kód, který obdržela od klíčku.
Otočením klíčku ve spínací skříňce
do polohy STOP deaktivuje systém Fiat
CODE funkce řídicí jednotky motoru.
Pokud nebude během startování
motoru kód detekován jako správný, na
přístrojové desce se rozsvítí kontrolka
. V takovém případě otočte klíček
do polohy STOP a poté do polohy
MAR; pokud se motor neodemkne,
pokuste se jej spustit dalšími klíčky
z výbavy. Pokud se motor nepodaří
nastartovat ani tentokrát, vyhledejte
autorizovaný servis Fiat.3F1D0006
10
SEZNÁMENÍ S VOZIDLEM

Pokud se kontrolkarozsvítí za jízdy
, znamená to, že systém právě provádí
autodiagnostiku (např. po poklesu
napětí). Pokud závada trvá, vyhledejte
autorizovaný servis Fiat.DVEŘE
ZAMKNUTÍ/ODEMKNUTÍ
DVEŘÍ ZEVNITŘ
Pro zamknutí dveří zatlačte ovládací
páku A obr. 4 ke dveřím; pro odemknutí
dveří za ni zatáhněte. V případě
centrálního zamykání (u příslušné verze
vozidla) se zatažením za páku A na
straně řidiče zamknou/odemknou
všechny dveře. Páčkou A ostatních
dveřích se zamknout/odemknou pouze
příslušné dveře. U verze s
mechanickým zámkem se dveře
zamknou/odemknou jednotlivými
ovládacími páčkami.
UPOZORNĚNÍ Zamknutí dveří je
signalizováno sítotiskem B obr. 4
červené barvy.ZAMKNUTÍ/ODEMKNUTÍ
DVEŘÍ ZVENKU
Mechanický klíček:zasuňte kovovou
vložku klíčku do dveřního zámku.
Klíček s dálkovým ovládáním(u
příslušné verze vozidla): stiskněte
tlačítko
pro zamknutí dveří nebo
stiskněte tlačítko
pro jejich
odemknutí.
UPOZORNĚNÍ Než otevřete dveře,
zkontrolujte, zda tak lze učinit zcela
bezpečně. Dveře otvírejte pouze u
stojícího vozidla.
DĚTSKÁ POJISTKA
6)
Dětská pojistka znemožní otevření
zadních dveří zevnitř.
Pojistku obr. 5 lze zapnout pouze s
otevřenými dveřmi.
poloha 1 - dětská pojistka je
zapnuta (dveře jsou zamknuté zevnitř);
poloha 2 - dětská pojistka je vypnuta
(dveře jdou zevnitř otevřít).
Zařízení zůstane zapnuto i při
elektrickém odemknutí dveří.
UPOZORNĚNÍ Po zapnutí dětské
pojistky se nedají zadní dveře zevnitř
otevřít.
4F1D0029
11

POZOR
6)Dětskou pojistku používejte vždy, když
ve vozidle cestují děti. Po zapnutí dětské
pojistky zkontrolujte zatažením za vnitřní
kliku dveří, zda je pojistka skutečně
zapnuta.
SEDADLA
PŘEDNÍ SEDADLA
7) 8) 9) 10)2)
Nastavení v podélném směru
Zvedněte páku A obr. 6 a zatlačte
sedadlo dopředu nebo dozadu: při
řízení musejí ruce spočívat na věnci
volantu.
Výškové nastavení
(u příslušné verze vozidla)
Přestavením páky B obr. 6 nahoru nebo
dolů se nastaví požadovaná výška.
UPOZORNĚNÍ Nastavení provádějte
pouze vsedě za volantem.Nastavení sklonu opěradla
Zatáhněte za páku C obr. 7 a držte ji až
do nastavení sedadla do požadované
polohy, pak páku uvolněte.
Bederní nastavení
(u příslušné verze vozidla)
Nastavení co nejlepší polohy mezi zády
a opěradlem v bederní oblasti se
provede ovladačem D obr. 8.
5F1D0716
6F1D0007
7F1D0008
8F1D0715
12
SEZNÁMENÍ S VOZIDLEM

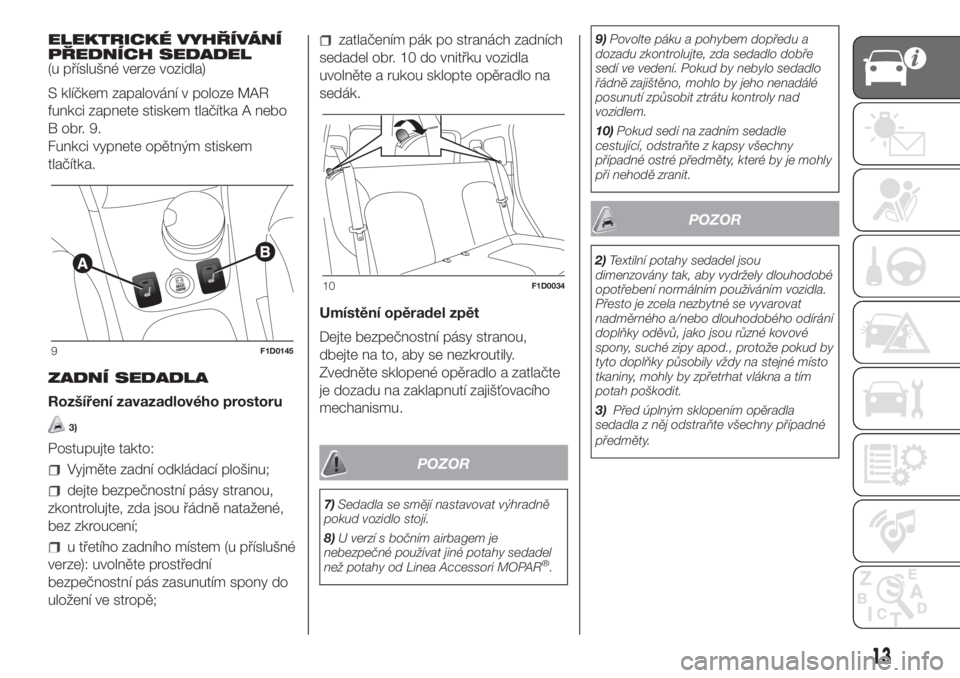

ELEKTRICKÉ VYHŘÍVÁNÍ
PŘEDNÍCH SEDADEL
(u příslušné verze vozidla)
S klíčkem zapalování v poloze MAR
funkci zapnete stiskem tlačítka A nebo
B obr. 9.
Funkci vypnete opětným stiskem
tlačítka.
ZADNÍ SEDADLA
Rozšíření zavazadlového prostoru
3)
Postupujte takto:
Vyjměte zadní odkládací plošinu;
dejte bezpečnostní pásy stranou,
zkontrolujte, zda jsou řádně natažené,
bez zkroucení;
u třetího zadního místem (u příslušné
verze): uvolněte prostřední
bezpečnostní pás zasunutím spony do
uložení ve stropě;
zatlačením pák po stranách zadních
sedadel obr. 10 do vnitřku vozidla
uvolněte a rukou sklopte opěradlo na
sedák.
Umístění opěradel zpět
Dejte bezpečnostní pásy stranou,
dbejte na to, aby se nezkroutily.
Zvedněte sklopené opěradlo a zatlačte
je dozadu na zaklapnutí zajišťovacího
mechanismu.
POZOR
7)Sedadla se smějí nastavovat výhradně
pokud vozidlo stojí.
8)U verzí s bočním airbagem je
nebezpečné používat jiné potahy sedadel
než potahy od Linea Accessori MOPAR
®.9)Povolte páku a pohybem dopředu a
dozadu zkontrolujte, zda sedadlo dobře
sedí ve vedení. Pokud by nebylo sedadlo
řádně zajištěno, mohlo by jeho nenadálé
posunutí způsobit ztrátu kontroly nad
vozidlem.
10)Pokud sedí na zadním sedadle
cestující, odstraňte z kapsy všechny
případné ostré předměty, které by je mohly
při nehodě zranit.
POZOR
2)Textilní potahy sedadel jsou
dimenzovány tak, aby vydržely dlouhodobé
opotřebení normálním používáním vozidla.
Přesto je zcela nezbytné se vyvarovat
nadměrného a/nebo dlouhodobého odírání
doplňky oděvů, jako jsou různé kovové
spony, suché zipy apod., protože pokud by
tyto doplňky působily vždy na stejné místo
tkaniny, mohly by zpřetrhat vlákna a tím
potah poškodit.
3)Před úplným sklopením opěradla
sedadla z něj odstraňte všechny případné
předměty.
9F1D0145
10F1D0034
13

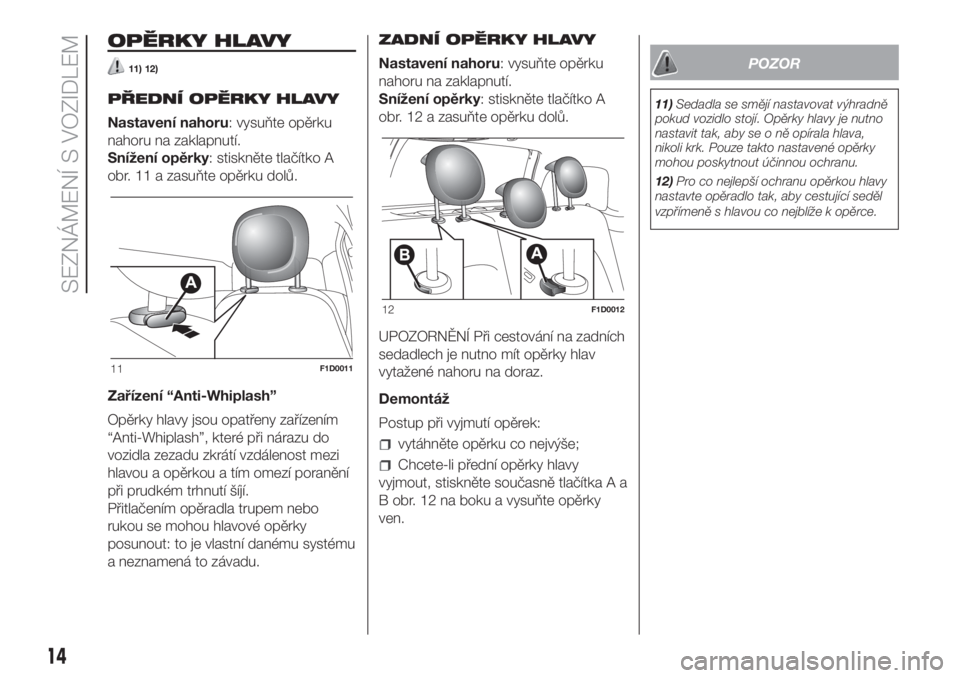

OPĚRKY HLAVY
11) 12)
PŘEDNÍ OPĚRKY HLAVY
Nastavení nahoru: vysuňte opěrku
nahoru na zaklapnutí.
Snížení opěrky: stiskněte tlačítko A
obr. 11 a zasuňte opěrku dolů.
Zařízení “Anti-Whiplash”
Opěrky hlavy jsou opatřeny zařízením
“Anti-Whiplash”, které při nárazu do
vozidla zezadu zkrátí vzdálenost mezi
hlavou a opěrkou a tím omezí poranění
při prudkém trhnutí šíjí.
Přitlačením opěradla trupem nebo
rukou se mohou hlavové opěrky
posunout: to je vlastní danému systému
a neznamená to závadu.ZADNÍ OPĚRKY HLAVY
Nastavení nahoru: vysuňte opěrku
nahoru na zaklapnutí.
Snížení opěrky: stiskněte tlačítko A
obr. 12 a zasuňte opěrku dolů.
UPOZORNĚNÍ Při cestování na zadních
sedadlech je nutno mít opěrky hlav
vytažené nahoru na doraz.
Demontáž
Postup při vyjmutí opěrek:
vytáhněte opěrku co nejvýše;
Chcete-li přední opěrky hlavy
vyjmout, stiskněte současně tlačítka A a
B obr. 12 na boku a vysuňte opěrky
ven.
POZOR
11)Sedadla se smějí nastavovat výhradně
pokud vozidlo stojí. Opěrky hlavy je nutno
nastavit tak, aby se o ně opírala hlava,
nikoli krk. Pouze takto nastavené opěrky
mohou poskytnout účinnou ochranu.
12)Pro co nejlepší ochranu opěrkou hlavy
nastavte opěradlo tak, aby cestující seděl
vzpřímeně s hlavou co nejblíže k opěrce.
11F1D0011
12F1D0012
14
SEZNÁMENÍ S VOZIDLEM

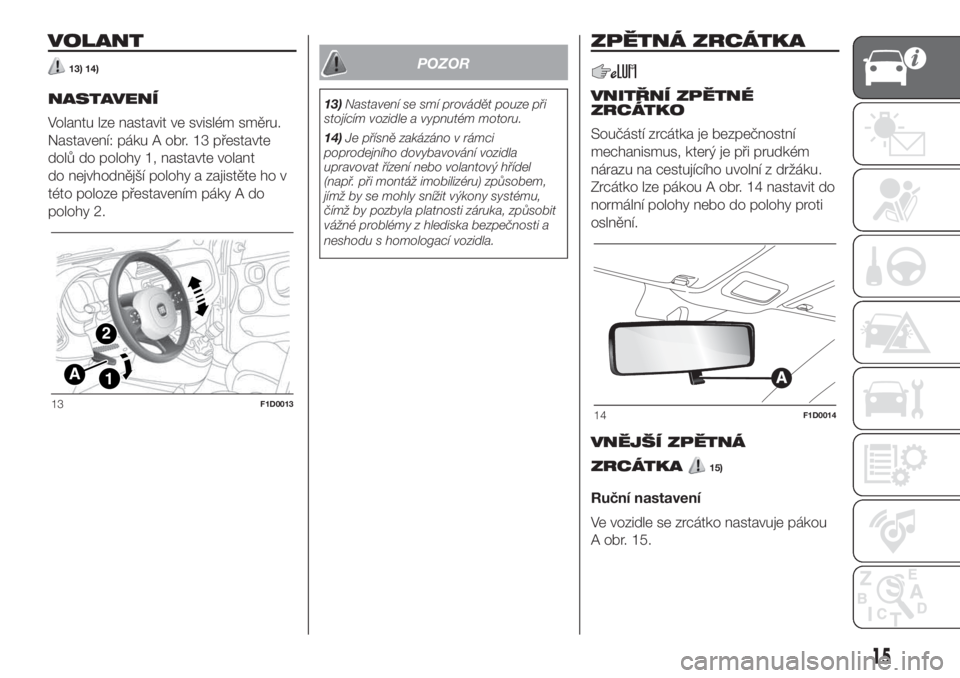

VOLANT
13) 14)
NASTAVENÍ
Volantu lze nastavit ve svislém směru.
Nastavení: páku A obr. 13 přestavte
dolů do polohy 1, nastavte volant
do nejvhodnější polohy a zajistěte ho v
této poloze přestavením páky A do
polohy 2.
POZOR
13)Nastavení se smí provádět pouze při
stojícím vozidle a vypnutém motoru.
14)Je přísně zakázáno v rámci
poprodejního dovybavování vozidla
upravovat řízení nebo volantový hřídel
(např. při montáž imobilizéru) způsobem,
jímž by se mohly snížit výkony systému,
čímž by pozbyla platnosti záruka, způsobit
vážné problémy z hlediska bezpečnosti a
neshodu s homologací vozidla.
ZPĚTNÁ ZRCÁTKA
VNITŘNÍ ZPĚTNÉ
ZRCÁTKO
Součástí zrcátka je bezpečnostní
mechanismus, který je při prudkém
nárazu na cestujícího uvolní z držáku.
Zrcátko lze pákou A obr. 14 nastavit do
normální polohy nebo do polohy proti
oslnění.
VNĚJŠÍ ZPĚTNÁ
ZRCÁTKA
15)
Ruční nastavení
Ve vozidle se zrcátko nastavuje pákou
A obr. 15.
A
2
1
13F1D001314F1D0014
15

Elektrické nastavení
(u příslušné verze vozidla)
Zrcátka lze seřídit pouze s klíčkem
zapalování v poloze MAR.
Pro seřízení postupujte takto:
přepínačem A obr. 16 zvolte zrcátko
(pravé nebo levé):
přepnutím přepínače A na polohu B
nastavíte levé vnější zpětné zrcátko;
přepnutím přepínače A na polohu D
nastavíte pravé vnější zpětné zrcátko;
Po skončeném nastavení vraťte
přepínač A do prostřední zajišťovací
polohy C.
UPOZORNĚNÍ Zapnutí vyhřívání
zadního okna (svítí kontrolka v tlačítku )
a odporů vnějších zpětných zrcátek
(u příslušné verze vozidla);Manuální sklopení zrcátka
V případě potřeby lze zrcátka přiklopit k
vozidlu.
UPOZORNĚNÍ Během jízdy se zrcátka
musejí nacházet ve vyklopené poloze.
POZOR
15)Vnější zpětné zrcátko u řidiče je
zakřivené, a proto mírně zkresluje vnímání
vzdálenosti.
VNĚJŠÍ SVĚTLA
Levým pákovým ovládačem obr. 17 se
ovládají denní světla, poziční světla,
potkávací a dálkové světlomety,
parkovací světla, směrová světla a
zařízení "Follow me home".
Vnější světla lze zapnout pouze s
klíčkem zapalování na poloze MAR.
Při rozsvícených vnějších světlech
je osvětlená přístrojová deska i
ovládače na palubní desce.
POZIČNÍ SVĚTLA / DENNÍ
SVĚTLA (D.R.L.)
"Daytime Running Lights"
(u příslušné verze vozidla)
16) 17)
S klíčkem na MAR a ovládací objímkou
Aobr.17naOse rozsvítí samočinně
denní světla; ostatní žárovky a vnitřní
svítidla zůstanou zhasnutá.
15F1D001516F1D0016
A
17F1D0019
16
SEZNÁMENÍ S VOZIDLEM

POZIČNÍ / POTKÁVACÍ
SVĚTLA
S klíčkem v zapalování na MAR
přetočte objímku A obr. 17 na
.
Zapnutím potkávacích světlometů
zhasnou denní světla a rozsvítí se
poziční světla a potkávací světlomety.
Na přístrojové desce se rozsvítí
kontrolka
.
S klíčkem v poloze STOP či vytaženým
ze zapalování se otočením objímky A
z polohyOna polohu
rozsvítí
všechna poziční světla a osvětlení
registrační značky. Na přístrojové desce
se rozsvítí kontrolka
.
PARKOVACÍ SVĚTLA
Rozsvítí se pouze s klíčem na STOP
nebo vytaženým zapalování otočením
objímky A obr. 17 nejdříve do polohyO
a pak do polohy
.
Na přístrojové desce se rozsvítí
kontrolka
.
DÁLKOVÉ SVĚTLOMETY
Rozsvícení dálkových světlometů: s
objímkou A obr. 17 v poloze
zatáhněte pákový ovládač k volantu
přes dorazové cvaknutí. Na přístrojové
desce se rozsvítí kontrolka
.Opětným zatažením pákového
ovládače k volantu přes dorazové
cvaknutí dálkové světlomety zhasnou,
rozsvítí se potkávací světlomety a
zhasne kontrolka
.
SVĚTELNÁ VÝSTRAHA
Přitáhněte pákový ovládač k volantu
(nearetovaná poloha) bez ohledu na
polohu objímky A obr. 17. Na
přístrojové desce se rozsvítí kontrolka
.
SMĚROVÁ SVĚTLA
Přestavte pákový ovládač na
(aretovanou) polohu:
nahoru:zapne se pravý ukazatel
směru;
dolů:zapne se levý ukazatel směru.
Na přístrojové desce se rozbliká
kontrolka
nebo. Ukazatele směru
se vypnou automaticky, jakmile uvedete
vozidlo do jízdy v přímém směru.
Funkce “Lane Change” (změna
jízdního pruhu)
Změnu jízdního pruhu signalizujte
přestavením levého pákového ovládače
na půl sekundy na nearetovanou
polohu. Ukazatele směru na zvolené
straně zablikají 5x a pak automaticky
zhasnou.ZAŘÍZENÍ “FOLLOW ME
HOME”
Toto zařízení umožňuje osvětlit na
určitou dobu prostor před vozem.
Aktivace:S klíčkem ve spínací skříňce
v poloze STOP nebo s vytaženým
klíčkem přitáhněte pákový přepínač k
volantu do dvou minut od vypnutí
motoru.
Každým zatažením pákového přepínače
se svícení prodlouží vždy o 30 sekund,
ale je aktivní maximálně 210 sekund;
pak se světlomety automaticky vypnou.
Každou aktivací páky se rozsvítí
kontrolka
na přístrojové desce a
na displeji se zobrazí upozornění a čas,
jak dloubu bude funkce aktivní.
Kontrolka
se rozsvítí při prvním
zatažení pákové ovládače a zůstane
svítit do automatického vypnutí funkce.
Každé zapnutí (pohyb) pákového
ovládače prodlužuje pouze dobu
svícení světel.
Deaktivace:Zatažením pákového
přepínače k volantu na více než dvě
sekundy.
17

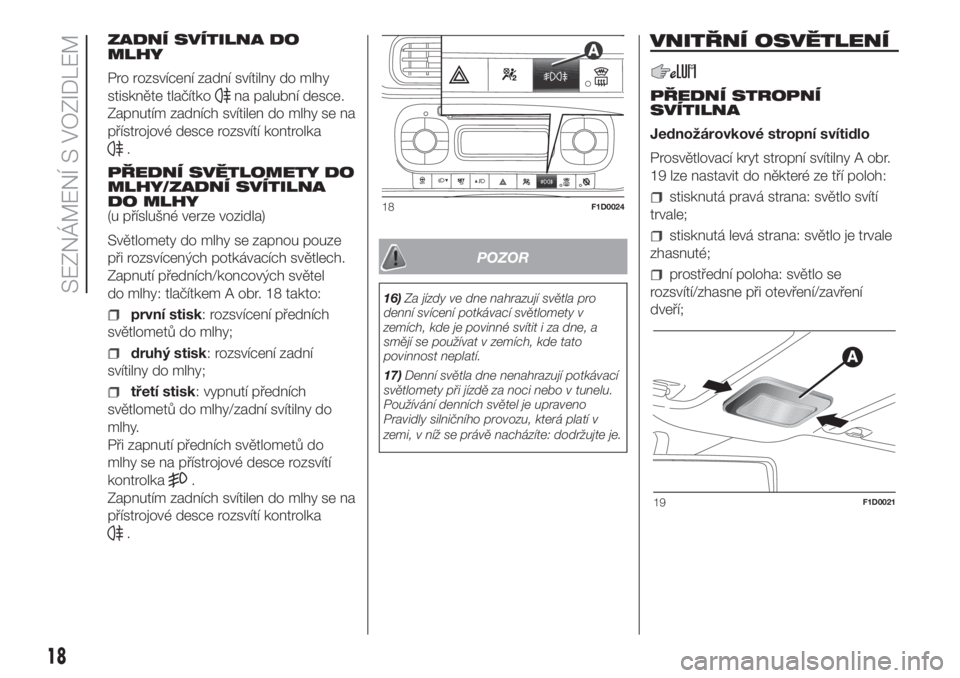

ZADNÍ SVÍTILNA DO
MLHY
Pro rozsvícení zadní svítilny do mlhy
stiskněte tlačítko
na palubní desce.
Zapnutím zadních svítilen do mlhy se na
přístrojové desce rozsvítí kontrolka
.
PŘEDNÍ SVĚTLOMETY DO
MLHY/ZADNÍ SVÍTILNA
DO MLHY
(u příslušné verze vozidla)
Světlomety do mlhy se zapnou pouze
při rozsvícených potkávacích světlech.
Zapnutí předních/koncových světel
do mlhy: tlačítkem A obr. 18 takto:
první stisk: rozsvícení předních
světlometů do mlhy;
druhý stisk: rozsvícení zadní
svítilny do mlhy;
třetí stisk: vypnutí předních
světlometů do mlhy/zadní svítilny do
mlhy.
Při zapnutí předních světlometů do
mlhy se na přístrojové desce rozsvítí
kontrolka
.
Zapnutím zadních svítilen do mlhy se na
přístrojové desce rozsvítí kontrolka
.
POZOR
16)Za jízdy ve dne nahrazují světla pro
denní svícení potkávací světlomety v
zemích, kde je povinné svítit i za dne, a
smějí se používat v zemích, kde tato
povinnost neplatí.
17)Denní světla dne nenahrazují potkávací
světlomety při jízdě za noci nebo v tunelu.
Používání denních světel je upraveno
Pravidly silničního provozu, která platí v
zemi, v níž se právě nacházíte: dodržujte je.
VNITŘNÍ OSVĚTLENÍ
PŘEDNÍ STROPNÍ
SVÍTILNA
Jednožárovkové stropní svítidlo
Prosvětlovací kryt stropní svítilny A obr.
19 lze nastavit do některé ze tří poloh:
stisknutá pravá strana: světlo svítí
trvale;
stisknutá levá strana: světlo je trvale
zhasnuté;
prostřední poloha: světlo se
rozsvítí/zhasne při otevření/zavření
dveří;
18F1D0024
19F1D0021
18
SEZNÁMENÍ S VOZIDLEM
