FIAT PUNTO 2011 Návod na použitie a údržbu (in Slovak)

179
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH

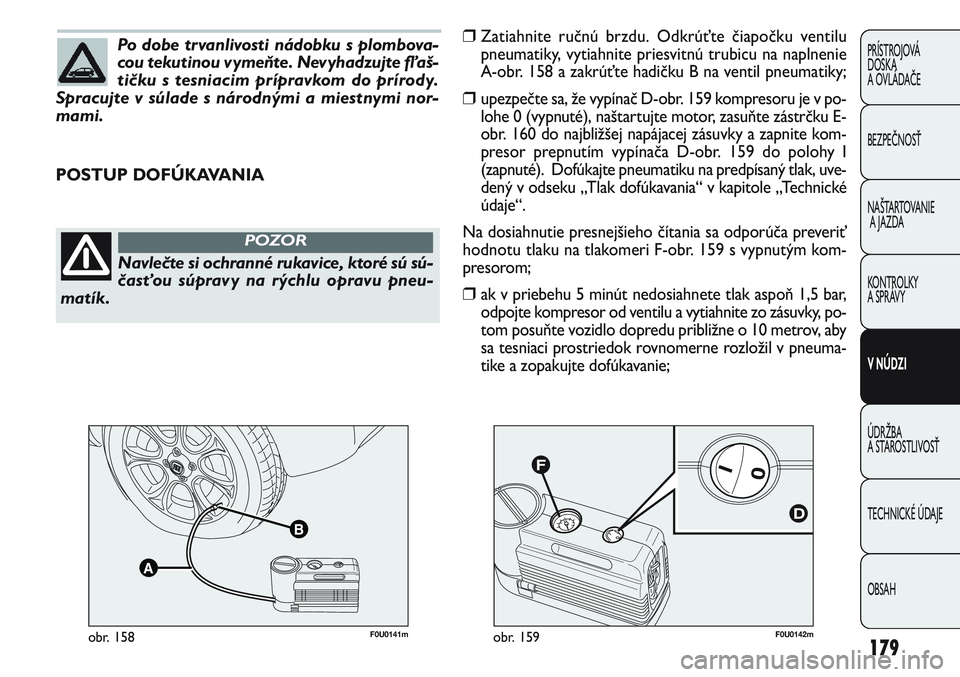

Po dobe trvanlivosti nádobku s plombova-
cou tekutinou vymeňte. Nevyhadzujte fľaš-
tičku s tesniacim prípravkom do prírody.
Spracujte v súlade s národnými a miestnymi nor-
mami.
F0U0142mobr. 159F0U0141mobr. 158
POSTUP DOFÚKAVANIA
Navlečte si ochranné rukavice, ktoré sú sú-
časťou súpravy na rýchlu opravu pneu-
matík.
POZOR
❒Zatiahnite ručnú brzdu. Odkrúťte čiapočku ventilu
pneumatiky, vytiahnite priesvitnú trubicu na naplnenie
A-obr. 158 a zakrúťte hadičku B na ventil pneumatiky;
❒upezpečte sa, že vypínač D-obr. 159 kompresoru je v po-
lohe 0 (vypnuté), naštartujte motor, zasuňte zástrčku E-
obr. 160 do najbližšej napájacej zásuvky a zapnite kom-
presor prepnutím vypínača D-obr. 159 do polohy I
(zapnuté). Dofúkajte pneumatiku na predpísaný tlak, uve-
dený v odseku „Tlak dofúkavania“ v kapitole „Technické
údaje“.
Na dosiahnutie presnejšieho čítania sa odporúča preveriť
hodnotu tlaku na tlakomeri F-obr. 159 s vypnutým kom-
presorom;
❒ak v priebehu 5 minút nedosiahnete tlak aspoň 1,5 bar,
odpojte kompresor od ventilu a vytiahnite zo zásuvky, po-
tom posuňte vozidlo dopredu približne o 10 metrov, aby
sa tesniaci prostriedok rovnomerne rozložil v pneuma-
tike a zopakujte dofúkavanie;

F0U0144mobr. 161180
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
F0U0143mobr. 160

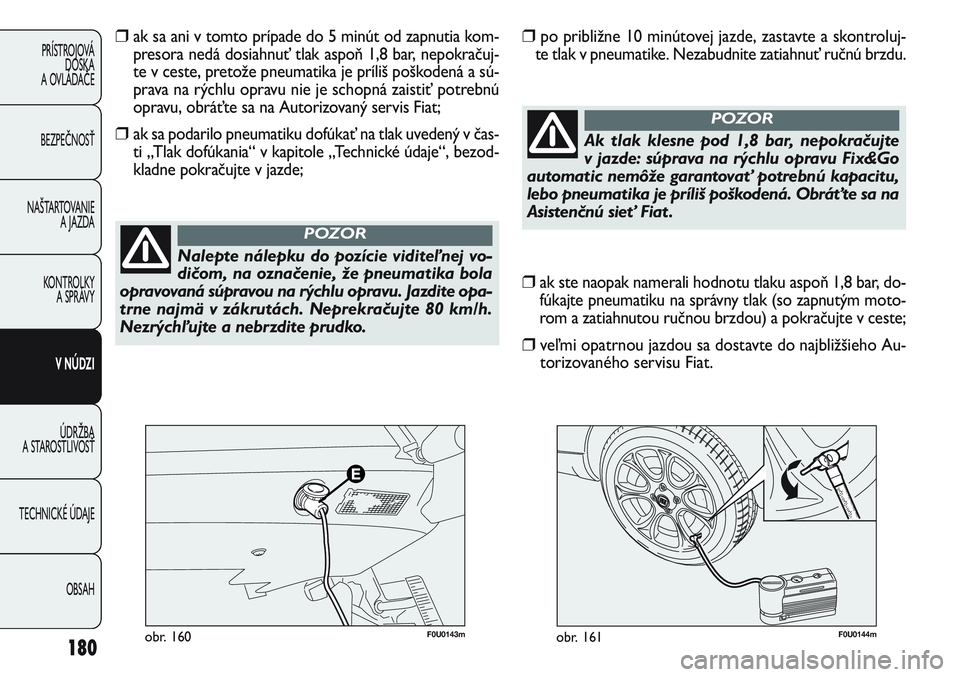

❒ak sa ani v tomto prípade do 5 minút od zapnutia kom-
presora nedá dosiahnuť tlak aspoň 1,8 bar, nepokračuj-
te v ceste, pretože pneumatika je príliš poškodená a sú-
prava na rýchlu opravu nie je schopná zaistiť potrebnú
opravu, obráťte sa na Autorizovaný servis Fiat;
❒ak sa podarilo pneumatiku dofúkať na tlak uvedený v čas-
ti „Tlak dofúkania“ v kapitole „Technické údaje“, bezod-
kladne pokračujte v jazde;
Nalepte nálepku do pozície viditeľnej vo-
dičom, na označenie, že pneumatika bola
opravovaná súpravou na rýchlu opravu. Jazdite opa-
trne najmä v zákrutách. Neprekračujte 80 km/h.
Nezrýchľujte a nebrzdite prudko.
POZOR
❒po približne 10 minútovej jazde, zastavte a skontroluj-
te tlak v pneumatike. Nezabudnite zatiahnuť ručnú brzdu.
Ak tlak klesne pod 1,8 bar, nepokračujte
v jazde: súprava na rýchlu opravu Fix&Go
automatic nemôže garantovať potrebnú kapacitu,
lebo pneumatika je príliš poškodená. Obráťte sa na
Asistenčnú sieť Fiat .
POZOR
❒ak ste naopak namerali hodnotu tlaku aspoň 1,8 bar, do-
fúkajte pneumatiku na správny tlak (so zapnutým moto-
rom a zatiahnutou ručnou brzdou) a pokračujte v ceste;
❒veľmi opatrnou jazdou sa dostavte do najbližšieho Au-
torizovaného servisu Fiat.

181
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH

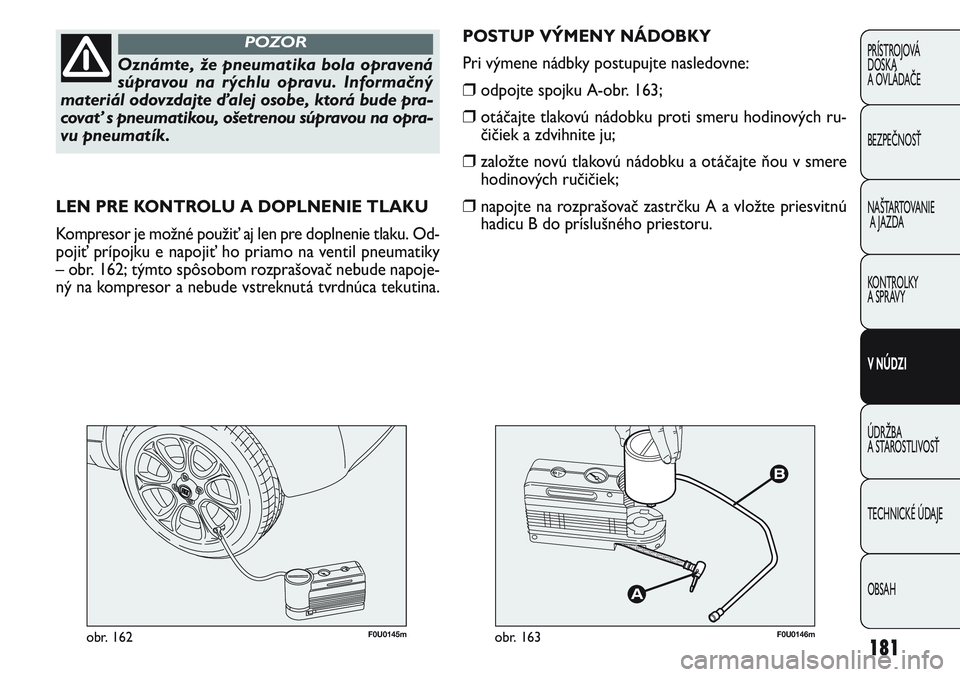

Oznámte, že pneumatika bola opravená
súpravou na rýchlu opravu. Informačný
materiál odovzdajte ďalej osobe, ktorá bude pra-
covať s pneumatikou, ošetrenou súpravou na opra-
vu pneumatík.
POZOR
LEN PRE KONTROLU A DOPLNENIE TLAKU
Kompresor je možné použiť aj len pre doplnenie tlaku. Od-
pojiť prípojku e napojiť ho priamo na ventil pneumatiky
– obr. 162; týmto spôsobom rozprašovač nebude napoje-
ný na kompresor a nebude vstreknutá tvrdnúca tekutina.
F0U0145mobr. 162F0U0146mobr. 163
POSTUP VÝMENY NÁDOBKY
Pri výmene nádbky postupujte nasledovne:
❒ odpojte spojku A-obr. 163;
❒otáčajte tlakovú nádobku proti smeru hodinových ru-
čičiek a zdvihnite ju;
❒založte novú tlakovú nádobku a otáčajte ňou v smere
hodinových ručičiek;
❒napojte na rozprašovač zastrčku A a vložte priesvitnú
hadicu B do príslušného priestoru.

182
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH

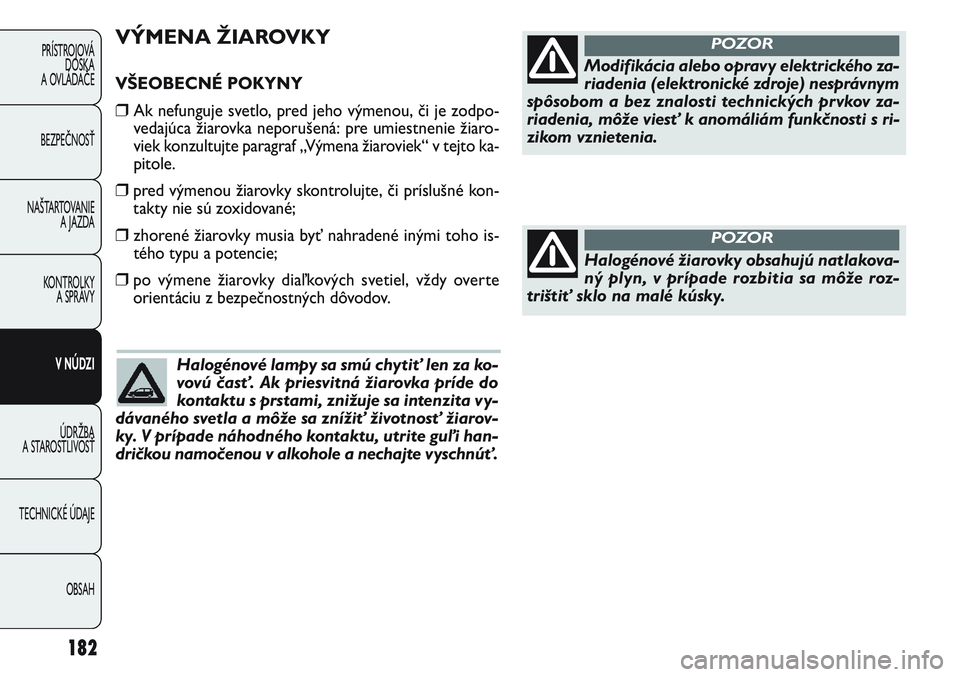

VÝMENA ŽIAROVKY
VŠEOBECNÉ POKYNY
❒ Ak nefunguje svetlo, pred jeho výmenou, či je zodpo-
vedajúca žiarovka neporušená: pre umiestnenie žiaro-
viek konzultujte paragraf „Výmena žiaroviek“ v tejto ka-
pitole.
❒pred výmenou žiarovky skontrolujte, či príslušné kon-
takty nie sú zoxidované;
❒ zhorené žiarovky musia byť nahradené inými toho is-
tého typu a potencie;
❒po výmene žiarovky diaľkových svetiel, vždy overte
orientáciu z bezpečnostných dôvodov.
Halogénové lampy sa smú chytiť len za ko-
vovú časť. Ak priesvitná žiarovka príde do
kontaktu s prstami, znižuje sa intenzita vy-
dávaného svetla a môže sa znížiť životnosť žiarov-
ky. V prípade náhodného kontaktu, utrite guľi han-
dričkou namočenou v alkohole a nechajte vyschnúť.
Modifikácia alebo opravy elektrického za-
riadenia (elektronické zdroje) nesprávnym
spôsobom a bez znalosti technických prvkov za-
riadenia, môže viesť k anomáliám funkčnosti s ri-
zikom vznietenia.
POZOR
Halogénové žiarovky obsahujú natlakova-
ný plyn, v prípade rozbitia sa môže roz-
trištiť sklo na malé kúsky.
POZOR

183
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH

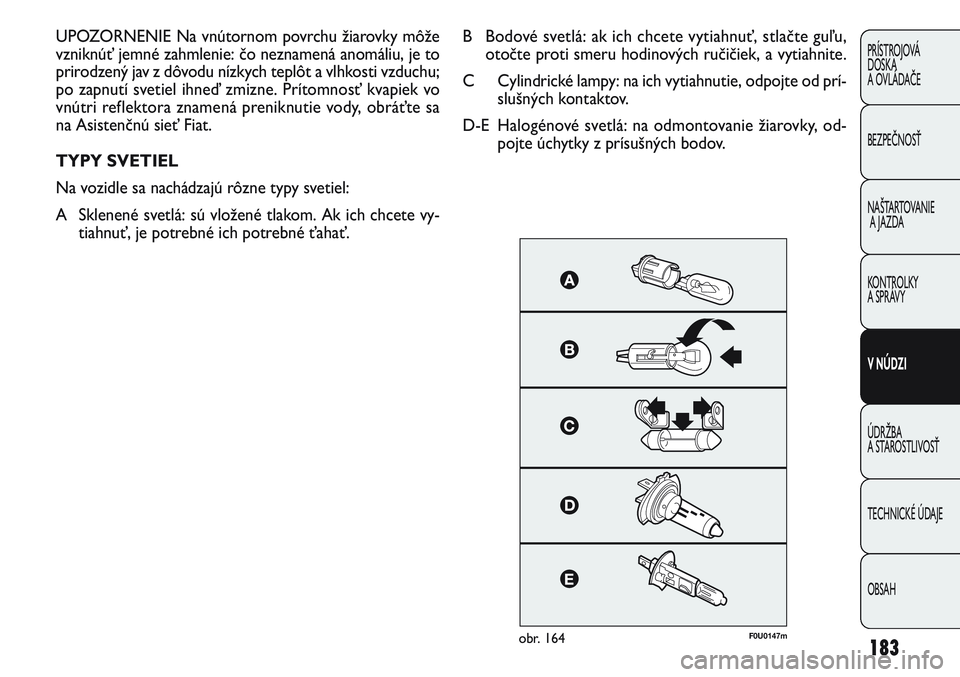

UPOZORNENIE Na vnútornom povrchu žiarovky môže
vzniknúť jemné zahmlenie: čo neznamená anomáliu, je to
prirodzený jav z dôvodu nízkych teplôt a vlhkosti vzduchu;
po zapnutí svetiel ihneď zmizne. Prítomnosť kvapiek vo
vnútri reflektora znamená preniknutie vody, obráťte sa
na Asistenčnú sieť Fiat.
TYPY SVETIEL
Na vozidle sa nachádzajú rôzne typy svetiel:
A Sklenené svetlá: sú vložené tlakom. Ak ich chcete vy-
tiahnuť, je potrebné ich potrebné ťahať. B Bodové svetlá: ak ich chcete vytiahnuť, stlačte guľu,
otočte proti smeru hodinových ručičiek, a vytiahnite.
C Cylindrické lampy: na ich vytiahnutie, odpojte od prí-
slušných kontaktov.
D-E Halogénové svetlá: na odmontovanie žiarovky, od-
pojte úchytky z prísušných bodov.
obr. 164F0U0147m

184
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
Svetlá Ref. obrázok Typ Potencia
Tlmené
Netlmené
Predné pozície
Hmlové svetlá (podľa výbavy)
Predné smerové svetlá
Bočné smerovky
Zadné smerové svetlá
Zadné pozičné svetlá
Stop (Svetlá zastavenia)
3. stop (dodatkové svetlá zastavenia)
Svetlá spiatočky
Zadné hmlové svetlá
Svetlá poznávacej značky
Predné stropné svetlo s priesvitným krytom
Predné stropné svietidlo s bodovými svetlami
Zadné stropné svetlo
Svetlá batožinového priestoru
Stropné osvetlenie pri vystupovaníH4
W21W
W5W
H11
PY21W
WY5W
P21W
LED
PY21W
W2,3W
W16W
W16W
W5W
C10W
C10W
C10W
W5W
C5W D
A
A
–
B
A
B
–
B
B
–
–
A
C
C
C
A
C55 W/60W
21 W
5 W
55 W
21 W
5 W
21 W
–
21 W
2,3 W
16 W
16 W
5 W
10 W
10 W
10 W
5 W
5W

185
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
F0U0635mobr. 165F0U0149mobr. 166

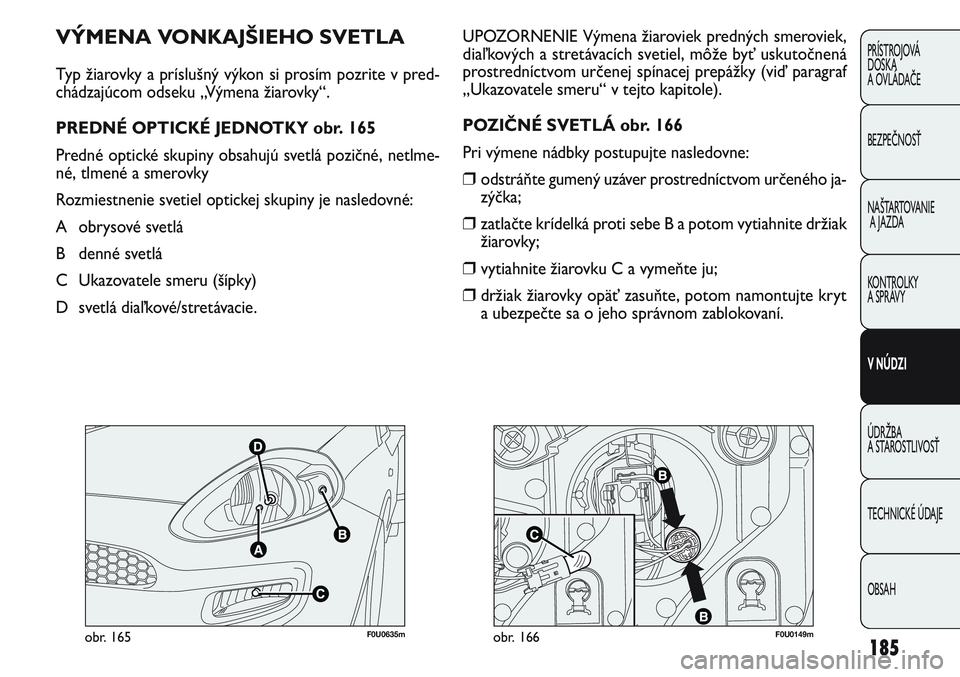

UPOZORNENIE Výmena žiaroviek predných smeroviek,
diaľkových a stretávacích svetiel, môže byť uskutočnená
prostredníctvom určenej spínacej prepážky (viď paragraf
„Ukazovatele smeru“ v tejto kapitole).
POZIČNÉ SVETLÁ obr. 166
Pri výmene nádbky postupujte nasledovne:
❒odstráňte gumený uzáver prostredníctvom určeného ja-
zýčka;
❒zatlačte krídelká proti sebe B a potom vytiahnite držiak
žiarovky;
❒ vytiahnite žiarovku C a vymeňte ju;
❒držiak žiarovky opäť zasuňte, potom namontujte kryt
a ubezpečte sa o jeho správnom zablokovaní.
VÝMENA VONKAJŠIEHO SVETLA
Typ žiarovky a príslušný výkon si prosím pozrite v pred-
chádzajúcom odseku „Výmena žiarovky“.
PREDNÉ OPTICKÉ JEDNOTKY obr. 165
Predné optické skupiny obsahujú svetlá pozičné, netlme-
né, tlmené a smerovky
Rozmiestnenie svetiel optickej skupiny je nasledovné:
A obrysové svetlá
B denné svetlá
C Ukazovatele smeru (šípky)
D svetlá diaľkové/stretávacie.

F0U0250mobr. 167

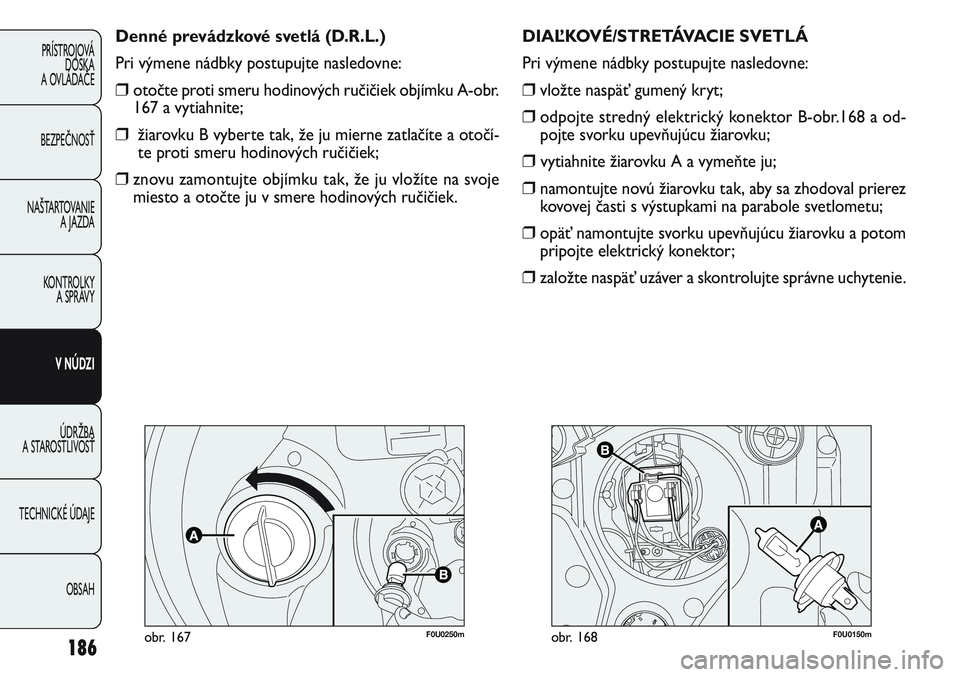

Denné prevádzkové svetlá (D.R.L.)
Pri výmene nádbky postupujte nasledovne:
❒otočte proti smeru hodinových ručičiek objímku A-obr.
167 a vytiahnite;
❒žiarovku B vyberte tak, že ju mierne zatlačíte a otočí-
te proti smeru hodinových ručičiek;
❒znovu zamontujte objímku tak, že ju vložíte na svoje
miesto a otočte ju v smere hodinových ručičiek.
186
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
F0U0150mobr. 168
DIAĽKOVÉ/STRETÁVACIE SVETLÁ
Pri výmene nádbky postupujte nasledovne:
❒vložte naspäť gumený kryt;
❒odpojte stredný elektrický konektor B-obr.168 a od-
pojte svorku upevňujúcu žiarovku;
❒ vytiahnite žiarovku A a vymeňte ju;
❒namontujte novú žiarovku tak, aby sa zhodoval prierez
kovovej časti s výstupkami na parabole svetlometu;
❒opäť namontujte svorku upevňujúcu žiarovku a potom
pripojte elektrický konektor;
❒založte naspäť uzáver a skontrolujte správne uchytenie.

187
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
F0U0152mobr. 170
A
A
B
F0U0621mobr. 169

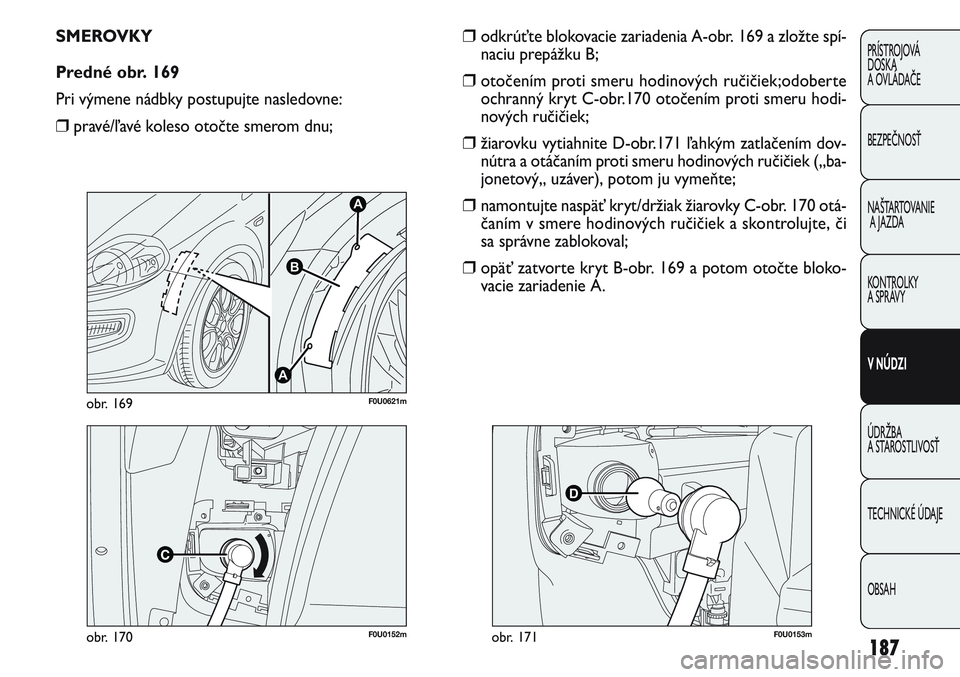

SMEROVKY
Predné obr. 169
Pri výmene nádbky postupujte nasledovne:
❒pravé/ľavé koleso otočte smerom dnu;
D
F0U0153mobr. 171
❒odkrúťte blokovacie zariadenia A-obr. 169 a zložte spí-
naciu prepážku B;
❒otočením proti smeru hodinových ručičiek;odoberte
ochranný kryt C-obr.170 otočením proti smeru hodi-
nových ručičiek;
❒žiarovku vytiahnite D-obr.171 ľahkým zatlačením dov-
nútra a otáčaním proti smeru hodinových ručičiek („ba-
jonetový„ uzáver), potom ju vymeňte;
❒namontujte naspäť kryt/držiak žiarovky C-obr. 170 otá-
čaním v smere hodinových ručičiek a skontrolujte, či
sa správne zablokoval;
❒opäť zatvorte kryt B-obr. 169 a potom otočte bloko-
vacie zariadenie A.

188
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
A
F0U0526mobr. 173/b
❒odkrúťte fixačné skrutky C a vyberte svetlo;
❒vyberte žiarovku A-obr. 173/b tak, že ju otočíte v pro-
tismere hodinových ručičiek a odpojte elektrický ko-
nektor.
F0U0280mobr. 172
Bočné obr. 172
Pri výmene nádbky postupujte nasledovne:
❒zatlačte na priesvitný kryt A,aby ste stlačili vnútornú
pružinku B, potom celok vytiahnite von;
❒otočte proti smeru hodinových ručičiek nosič žiarovky
C, vytiahnuť žiarovku D vloženú pod tlakom a nahra-
diť ju;
❒namontujte nosič žiarovky C do priesvitného točiac ju
v smere hodinových ručičiek;
❒nasaďte celok uistením sa, že sa cvaknutím zablokuje
vnútorná pružinka B.
HMLOVÉ SVETLÁ
(iba pre niektoré verzie/trhy, podľa výbavy)
Výmena žiarovky:
❒odkrútiť skrutku A-obr. 173/a a vybrať ochrannú mas-
ku B;
C
AC
B
C
F0U0525mobr. 173/a
