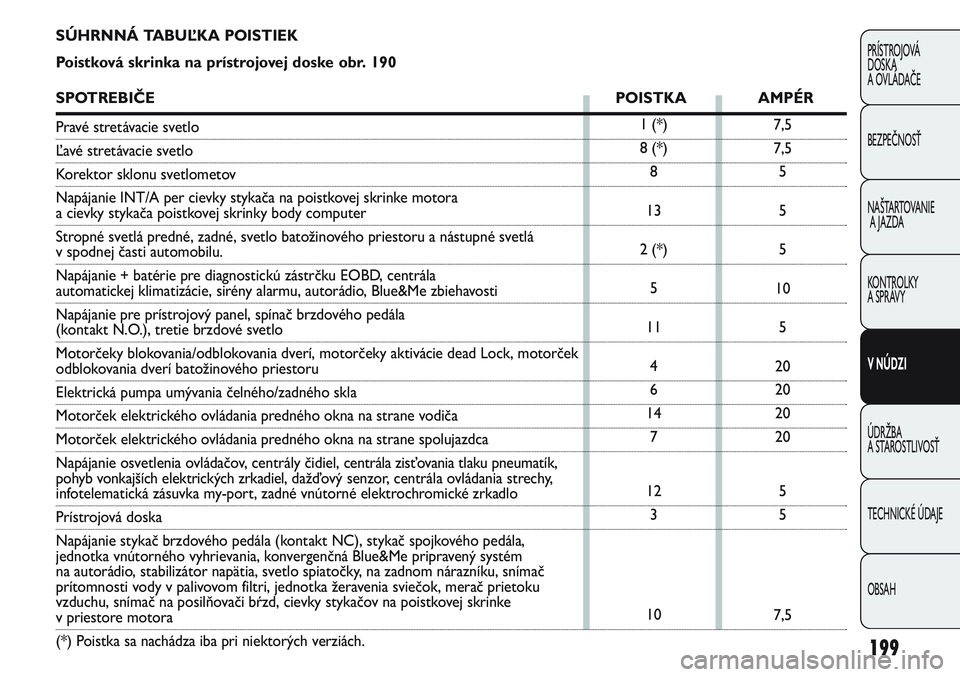

SÚHRNNÁ TABUĽKA POISTIEK
Poistková skrinka na prístrojovej doske obr. 190
SPOTREBIČE POISTKA AMPÉR
Pravé stretávacie svetlo
Ľavé stretávacie svetlo
Korektor sklonu svetlometov
Napájanie INT/A per cievky stykača na poistkovej skrinke motora
a cievky stykača poistkovej skrinky body computer
Stropné svetlá predné, zadné, svetlo batožinového priestoru a nástupné svetlá
v spodnej časti automobilu.
Napájanie + batérie pre diagnostickú zástrčku EOBD, centrála
automatickej klimatizácie, sirény alarmu, autorádio, Blue&Me zbiehavosti
Napájanie pre prístrojový panel, spínač brzdového pedála
(kontakt N.O.), tretie brzdové svetlo
Motorčeky blokovania/odblokovania dverí, motorčeky aktivácie dead Lock, motorček
odblokovania dverí batožinového priestoru
Elektrická pumpa umývania čelného/zadného skla
Motorček elektrického ovládania predného okna na strane vodiča
Motorček elektrického ovládania predného okna na strane spolujazdca
Napájanie osvetlenia ovládačov, centrály čidiel, centrála zisťovania tlaku pneumatík,
pohyb vonkajších elektrických zrkadiel,dažďový senzor, centrála ovládania strechy,
infotelematická zásuvka my-port, zadné vnútorné elektrochromické zrkadlo
Prístrojová doska
Napájanie stykač brzdového pedála (kontakt NC), stykač spojkového pedála,
jednotka vnútorného vyhrievania, konvergenčná Blue&Me pripravený systém
na autorádio, stabilizátor napätia, svetlo spiatočky, na zadnom nárazníku, snímač
prítomnosti vody v palivovom filtri, jednotka žeravenia sviečok, merač prietoku
vzduchu, snímač na posilňovači bŕzd, cievky stykačov na poistkovej skrinke
v priestore motora
(*) Poistka sa nachádza iba pri niektorých verziách.

200
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
09
10
14
15
19
20
21
30
84
85
86
87
8820
10
15
30
7,5
30
15
15
7,5
–
15
5

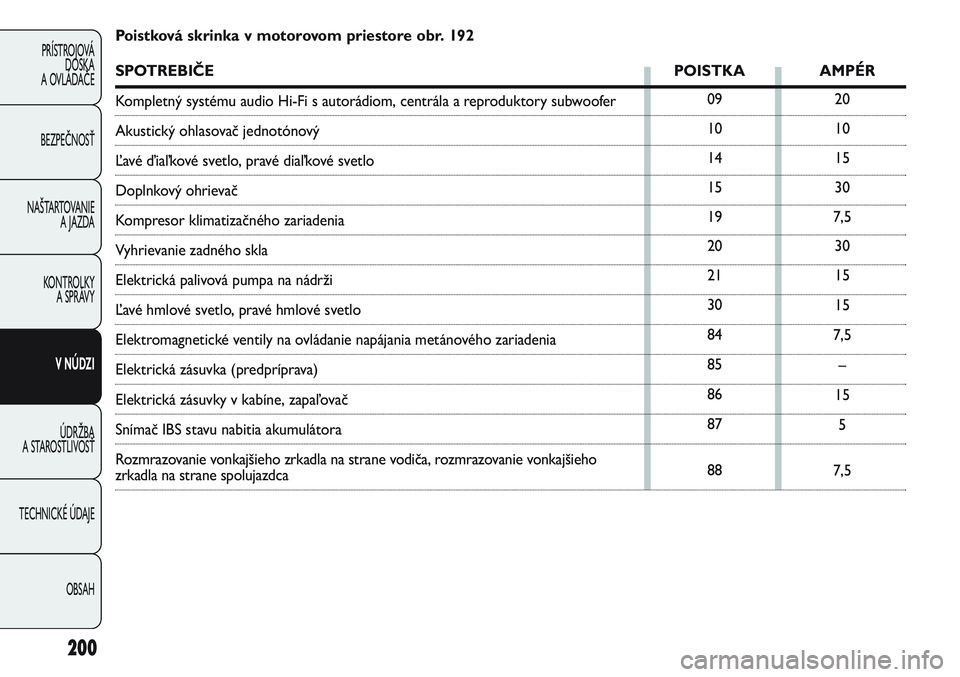

7,5 Poistková skrinka v motorovom priestore obr. 192
SPOTREBIČE POISTKA AMPÉR
Kompletný systému audio Hi-Fi s autorádiom, centrála a reproduktory subwoofer
Akustický ohlasovač jednotónový
Ľavé ďiaľkové svetlo, pravé diaľkové svetlo
Doplnkový ohrievač
Kompresor klimatizačného zariadenia
Vyhrievanie zadného skla
Elektrická palivová pumpa na nádrži
Ľavé hmlové svetlo, pravé hmlové svetlo
Elektromagnetické ventily na ovládanie napájania metánového zariadenia
Elektrická zásuvka (predpríprava)
Elektrická zásuvky v kabíne, zapaľovač
Snímač IBS stavu nabitia akumulátora
Rozmrazovanie vonkajšieho zrkadla na strane vodiča, rozmrazovanie vonkajšieho
zrkadla na strane spolujazdca

201
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
17
14
01
03
04
15
10
16
08
07
05
11
13
09
06
0220
7,5
–
–
10
–
20
–
10
–
15
20
5
10
–

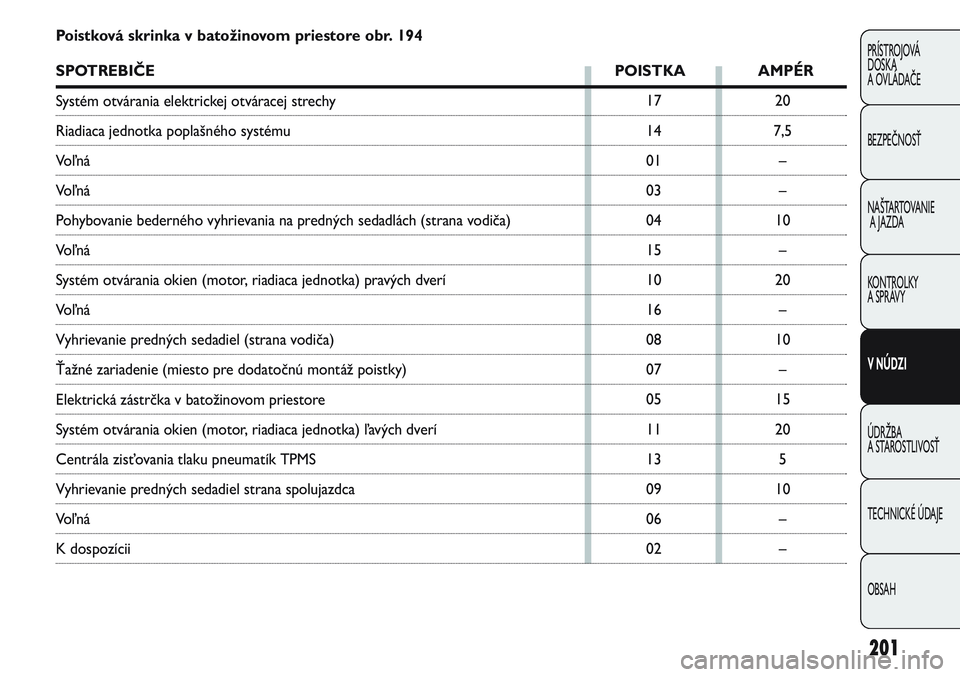

– Poistková skrinka v batožinovom priestore obr. 194
SPOTREBIČE POISTKA AMPÉR
Systém otvárania elektrickej otváracej strechy
Riadiaca jednotka poplašného systému
Voľná
Voľná
Pohybovanie bederného vyhrievania na predných sedadlách (strana vodiča)
Voľná
Systém otvárania okien (motor, riadiaca jednotka) pravých dverí
Voľná
Vyhrievanie predných sedadiel (strana vodiča)
Ťažné zariadenie (miesto pre dodatočnú montáž poistky)
Elektrická zástrčka v batožinovom priestore
Systém otvárania okien (motor, riadiaca jednotka) ľavých dverí
Centrála zisťovania tlaku pneumatík TPMS
Vyhrievanie predných sedadiel strana spolujazdca
Voľná
K dospozícii

202
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH

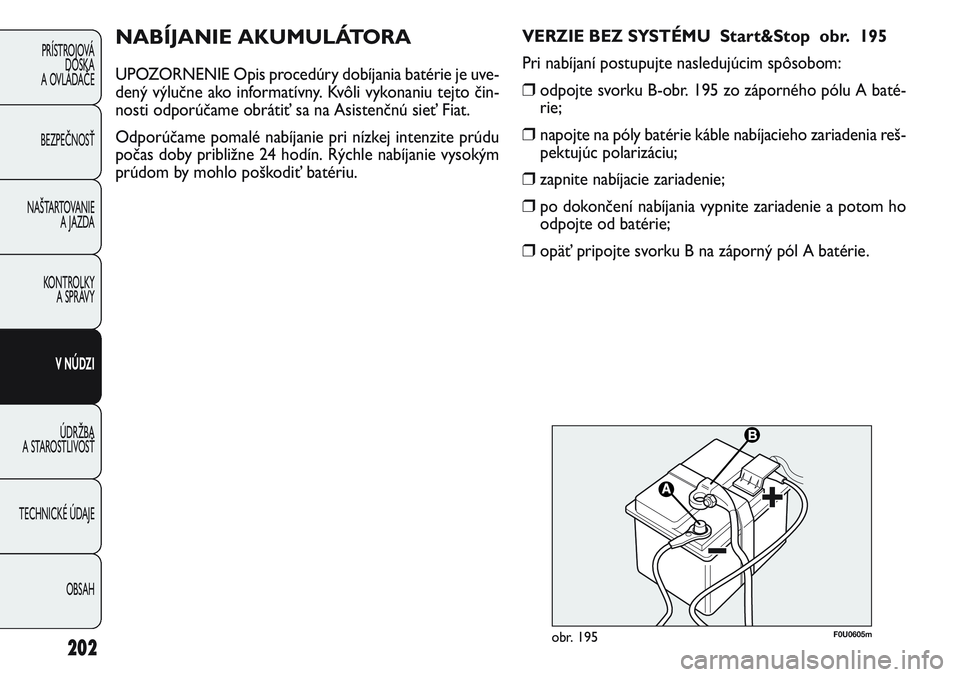

NABÍJANIE AKUMULÁTORA
UPOZORNENIE Opis procedúry dobíjania batérie je uve-
dený výlučne ako informatívny. Kvôli vykonaniu tejto čin-
nosti odporúčame obrátiť sa na Asistenčnú sieť Fiat.
Odporúčame pomalé nabíjanie pri nízkej intenzite prúdu
počas doby približne 24 hodín. Rýchle nabíjanie vysokým
prúdom by mohlo poškodiť batériu.VERZIE BEZ SYSTÉMU Start&Stop obr. 195
Pri nabíjaní postupujte nasledujúcim spôsobom:❒odpojte svorku B-obr. 195 zo záporného pólu A baté-
rie;
❒napojte na póly batérie káble nabíjacieho zariadenia reš-
pektujúc polarizáciu;
❒zapnite nabíjacie zariadenie;
❒po dokončení nabíjania vypnite zariadenie a potom ho
odpojte od batérie;
❒opäť pripojte svorku B na záporný pól A batérie.
obr. 195F0U0605m

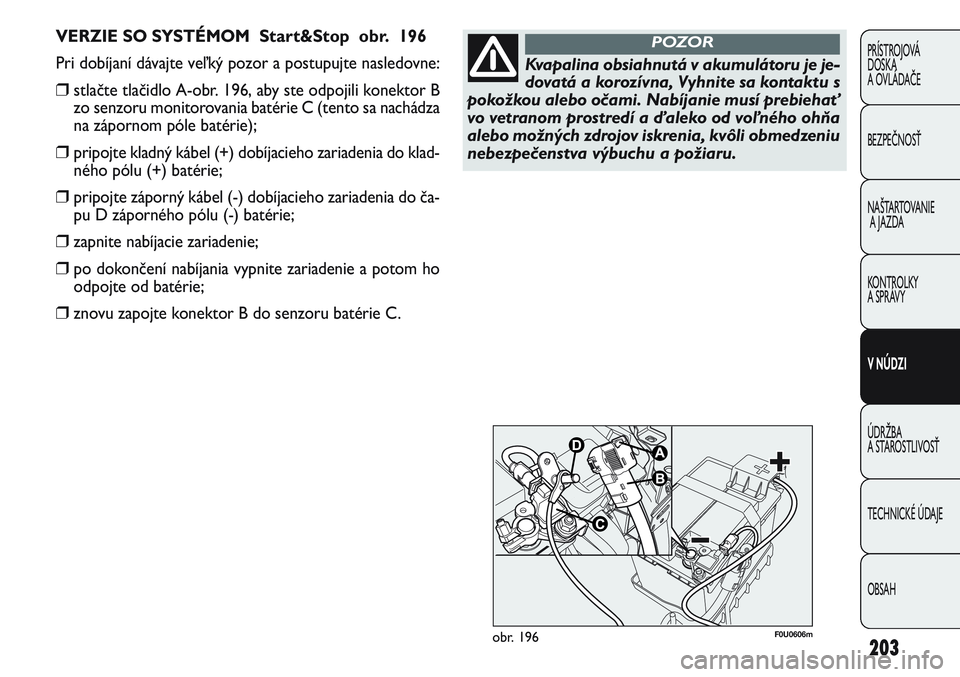

VERZIE SO SYSTÉMOM Start&Stop obr. 196
Pri dobíjaní dávajte veľký pozor a postupujte nasledovne:
❒stlačte tlačidlo A-obr. 196, aby ste odpojili konektor B
zo senzoru monitorovania batérie C (tento sa nachádza
na zápornom póle batérie);
❒pripojte kladný kábel (+) dobíjacieho zariadenia do klad-
ného pólu (+) batérie;
❒pripojte záporný kábel (-) dobíjacieho zariadenia do ča-
pu D záporného pólu (-) batérie;
❒zapnite nabíjacie zariadenie;
❒po dokončení nabíjania vypnite zariadenie a potom ho
odpojte od batérie;
❒znovu zapojte konektor B do senzoru batérie C.
203
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
obr. 196F0U0606m
Kvapalina obsiahnutá v akumulátoru je je-
dovatá a korozívna, Vyhnite sa kontaktu s
pokožkou alebo očami. Nabíjanie musí prebiehať
vo vetranom prostredí a ďaleko od voľného ohňa
alebo možných zdrojov iskrenia, kvôli obmedzeniu
nebezpečenstva výbuchu a požiaru.
POZOR

204
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
Nepokúšajte sa nabiť zamrznutú batériu:
Zmrznutú batériu je potrebné nechať pred
nabíjaním skontrolovať špecializovaným personá-
lom, ktorý overí, či vnútro batérie nie je zničené,
či nádoba nepraskla a neuniká jedovatá a koro-
zívna kyselina.
POZORZDVIHNUTIE VOZIDLA
V prípade, keď je nadvihnutie vozidla nevyhnutné, zamier-
te do Autorizovaného servisu Fiat, ktorý je vybavený dvojs-
tĺpovými alebo dielenskými zdvihákmi.
Zariadenie musí byť zdvihnuté iba zboku, pri umiestnení
ramien alebo zdvíhacieho zariadenia na miestach zobra-
zených na obr. 197.
UPOZORNENIE V prípade zdvíhania verzií Sport dielen-
ským zdvihákom zo strany dajte pozor, aby ste nepoško-
dili nástavce prahov.

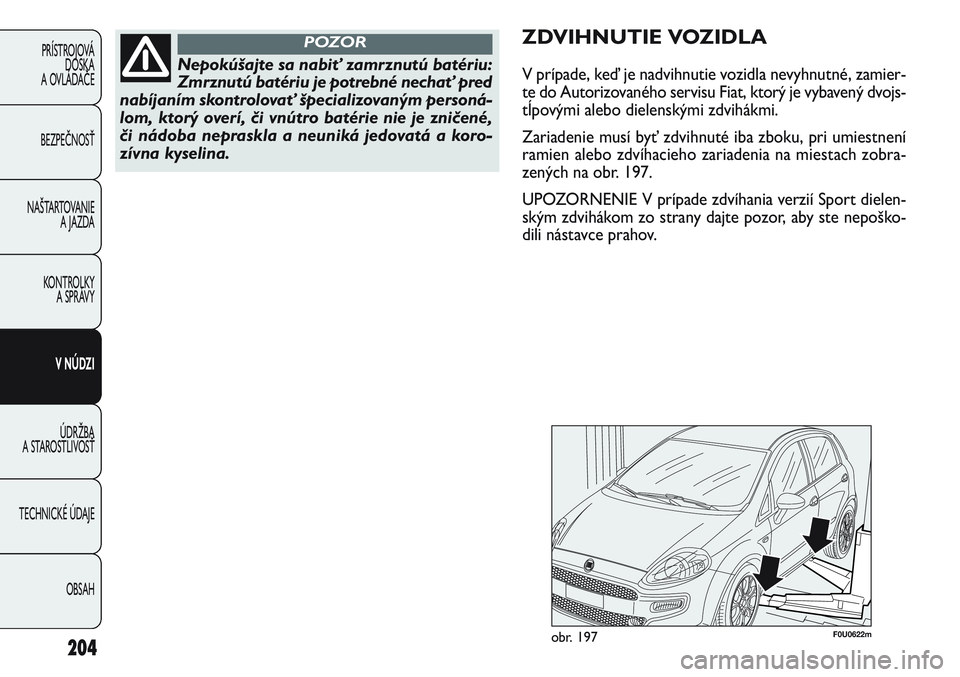

obr. 197F0U0622m

205
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
ŤAHANIE VOZIDLA
Vlečné oko, ktoré je súčasťou dodávky automobilu, je ulo-
žené v skrinke s náradím, pod koberčekom v batožinovom
priestore.
ZAVESENIE VLEČNÉHO OKA
obr. 198-199
Postupujte nasledujúcim spôsobom:
❒ uvoľnite uzáver A;
❒ vyberte vlečné oko B zo svojho držiaka;
❒zaskrutkujte vlečné oko až na doraz do predného ale-
bo zadného závitového vŕtania.
obr. 198F0U0625mF0U0626mobr. 199
Počas ťahania pamätajte na to, že posil-
ňovače bŕzd a volantu nie sú aktivované
a pre zabrzdenie je potrebné vyvinúť väčšiu ná-
mahu na pedáli a pri otáčaní volantu je potreb-
ná väčšia sila ako zvyčajne. Na ťahanie nepou-
žívajte ohybné káble, vyhýbajte sa poškodeným
lanám. Počas ťahania skontrolujte, či upevnenie
spoja k vozidlu nepoškodzuje dotýkajúce sa časti.
Pri ťahaní vozidla je nutné riadiť sa zvláštnymi
pravidlami cestnej premávky, ktoré sa týkajú ťaž-
ného zariadenia, takisto aj správania sa na ceste.
POZOR

206
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH

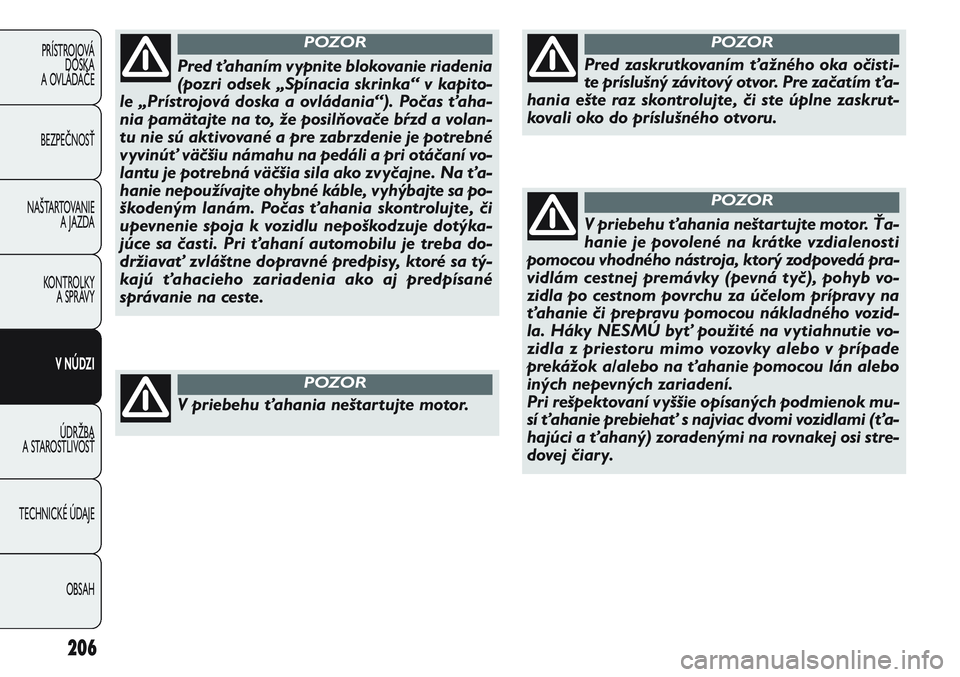

Pred zaskrutkovaním ťažného oka očisti-
te príslušný závitový otvor. Pre začatím ťa-
hania ešte raz skontrolujte, či ste úplne zaskrut-
kovali oko do príslušného otvoru.
POZOR
V priebehu ťahania neštartujte motor.
POZOR
Pred ťahaním vypnite blokovanie riadenia
(pozri odsek „Spínacia skrinka“ v kapito-
le „Prístrojová doska a ovládania“). Počas ťaha-
nia pamätajte na to, že posilňovače bŕzd a volan-
tu nie sú aktivované a pre zabrzdenie je potrebné
vyvinúť väčšiu námahu na pedáli a pri otáčaní vo-
lantu je potrebná väčšia sila ako zvyčajne. Na ťa-
hanie nepoužívajte ohybné káble, vyhýbajte sa po-
škodeným lanám. Počas ťahania skontrolujte, či
upevnenie spoja k vozidlu nepoškodzuje dotýka-
júce sa časti. Pri ťahaní automobilu je treba do-
držiavať zvláštne dopravné predpisy, ktoré sa tý-
kajú ťahacieho zariadenia ako aj predpísané
správanie na ceste.
POZOR
V priebehu ťahania neštartujte motor. Ťa-
hanie je povolené na krátke vzdialenosti
pomocou vhodného nástroja, ktorý zodpovedá pra-
vidlám cestnej premávky (pevná tyč), pohyb vo-
zidla po cestnom povrchu za účelom prípravy na
ťahanie či prepravu pomocou nákladného vozid-
la. Háky NESMÚ byť použité na vytiahnutie vo-
zidla z priestoru mimo vozovky alebo v prípade
prekážok a/alebo na ťahanie pomocou lán alebo
iných nepevných zariadení.
Pri rešpektovaní vyššie opísaných podmienok mu-
sí ťahanie prebiehať s najviac dvomi vozidlami (ťa-
hajúci a ťahaný) zoradenými na rovnakej osi stre-
dovej čiary.
POZOR

207
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH

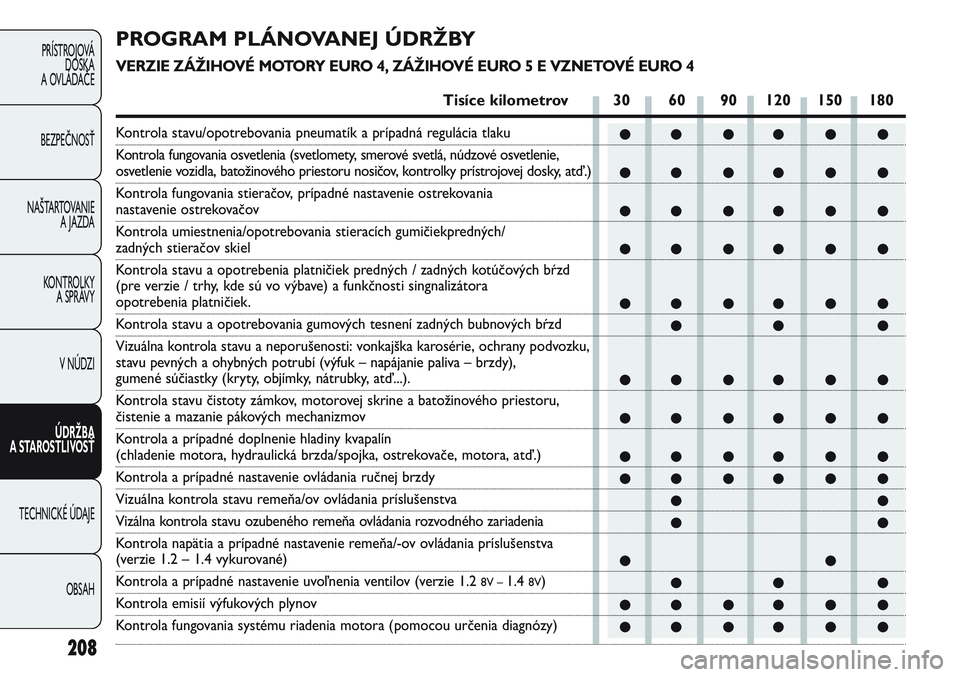

ÚDRŽBA A STAROSTLIVOSŤ
SERVISNÁ PREHLIADKA
Správna údržba podmieňuje záruku dlhej životnosti vo-
zidla v optimálnych podmienkach.
Kvôli tomu Fiat stanovila sériu kontrol a úkonov údržby
po každých 30.000 kilometroch (benzínové verzie Euro
4, Euro 5 a dieselová verzia Euro 4) alebo každých 35.000
km (dieselové verzie Euro 5).
Plánovaná údržba však nepokrýva úplne všetky nároky vo-
zidla: aj v začiatočnej fáze pred prejdením 30.000/35.000
kilometrov a neskôr medzi jednou kontrolou a ďalšou, je
preto vždy potrebné venovať pozornosť bežným veciam,
ako je napríklad pravidelná kontrola s prípadným doplne-
ním hladiny kvapalín, tlaku v pneumatikách, atď...UPOZORNENIE Rozmedzia plánovanej údržby sú stano-
vené výrobcom. Prípadné nedodržanie týchto rozmedzí
môže mať za následok ukončenie záruky.
Plánová údržba sa vykonáva v celej sieti Asistenčnej siete
Fiat vo vopred stanovených časoch.
Ak sa počas vykonávania akéhokoľvek zásahu, okrem na-
plánovaných činností, vyskytne potreba ďalšej výmeny ale-
bo opravy, tieto môžu byť vykonané iba na základe vý-
slovného súhlasu klienta.
UPOZORNENIE Odporúčame ihneď oznámiť Autorizo-
vanému servisu Fiat prípadné malé poruchy prevádzky, bez
čakania na nasledujúci termín kontroly.
Ak sa automobil používa často na ťahanie vozidiel, je nut-
né skrátiť interval medzi jednotlivými naprogramovanými
údržbami.

208
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
●● ●● ● ●
●● ●● ● ●
●● ●● ● ●
●● ●● ● ●
●● ●● ● ●
●● ●
●● ●● ● ●
●● ●● ● ●
●● ●● ● ●
●● ●● ● ●
●●
●●
●●
●● ●
●● ●● ● ●
●● ●● ● ●
PROGRAM PLÁNOVANEJ ÚDRŽBY
VERZIE ZÁŽIHOVÉ MOTORY EURO 4, ZÁŽIHOVÉ EURO 5 E VZNETOVÉ EURO 4
Tisíce kilometrov 30 60 90 120 150 180
Kontrola stavu/opotrebovania pneumatík a prípadná regulácia tlaku
Kontrola fungovania osvetlenia (svetlomety, smerové svetlá, núdzové osvetlenie,
osvetlenie vozidla, batožinového priestoru nosičov, kontrolky prístrojovej dosky, atď.)
Kontrola fungovania stieračov, prípadné nastavenie ostrekovania
nastavenie ostrekovačov
Kontrola umiestnenia/opotrebovania stieracích gumičiekpredných/
zadných stieračov skiel
Kontrola stavu a opotrebenia platničiek predných / zadných kotúčových bŕzd
(pre verzie / trhy, kde sú vo výbave) a funkčnosti singnalizátora
opotrebenia platničiek.
Kontrola stavu a opotrebovania gumových tesnení zadných bubnových bŕzd
Vizuálna kontrola stavu a neporušenosti: vonkajška karosérie, ochrany podvozku,
stavu pevných a ohybných potrubí (výfuk – napájanie paliva – brzdy),
gumené súčiastky (kryty, objímky, nátrubky, atď...).
Kontrola stavu čistoty zámkov, motorovej skrine a batožinového priestoru,
čistenie a mazanie pákových mechanizmov
Kontrola a prípadné doplnenie hladiny kvapalín
(chladenie motora, hydraulická brzda/spojka, ostrekovače, motora, atď.)
Kontrola a prípadné nastavenie ovládania ručnej brzdy
Vizuálna kontrola stavu remeňa/ov ovládania príslušenstva
Vizálna kontrola stavu ozubeného remeňa ovládania rozvodného zariadenia
Kontrola napätia a prípadné nastavenie remeňa/-ov ovládania príslušenstva
(verzie 1.2 – 1.4 vykurované)
Kontrola a prípadné nastavenie uvoľnenia ventilov (verzie 1.2 8V – 1.4 8V)
Kontrola emisií výfukových plynov
Kontrola fungovania systému riadenia motora (pomocou určenia diagnózy)
