FIAT PUNTO 2012 Kezelési és karbantartási útmutató (in Hungarian)

VISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEK
MŰSZERFAL
ÉS KEZELŐ -
SZERVEK
187
BETŰRENDES
M U TATÓ
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS
ÉS KAR -
BANTARTÁS
MŰSZAKI
ADATOK

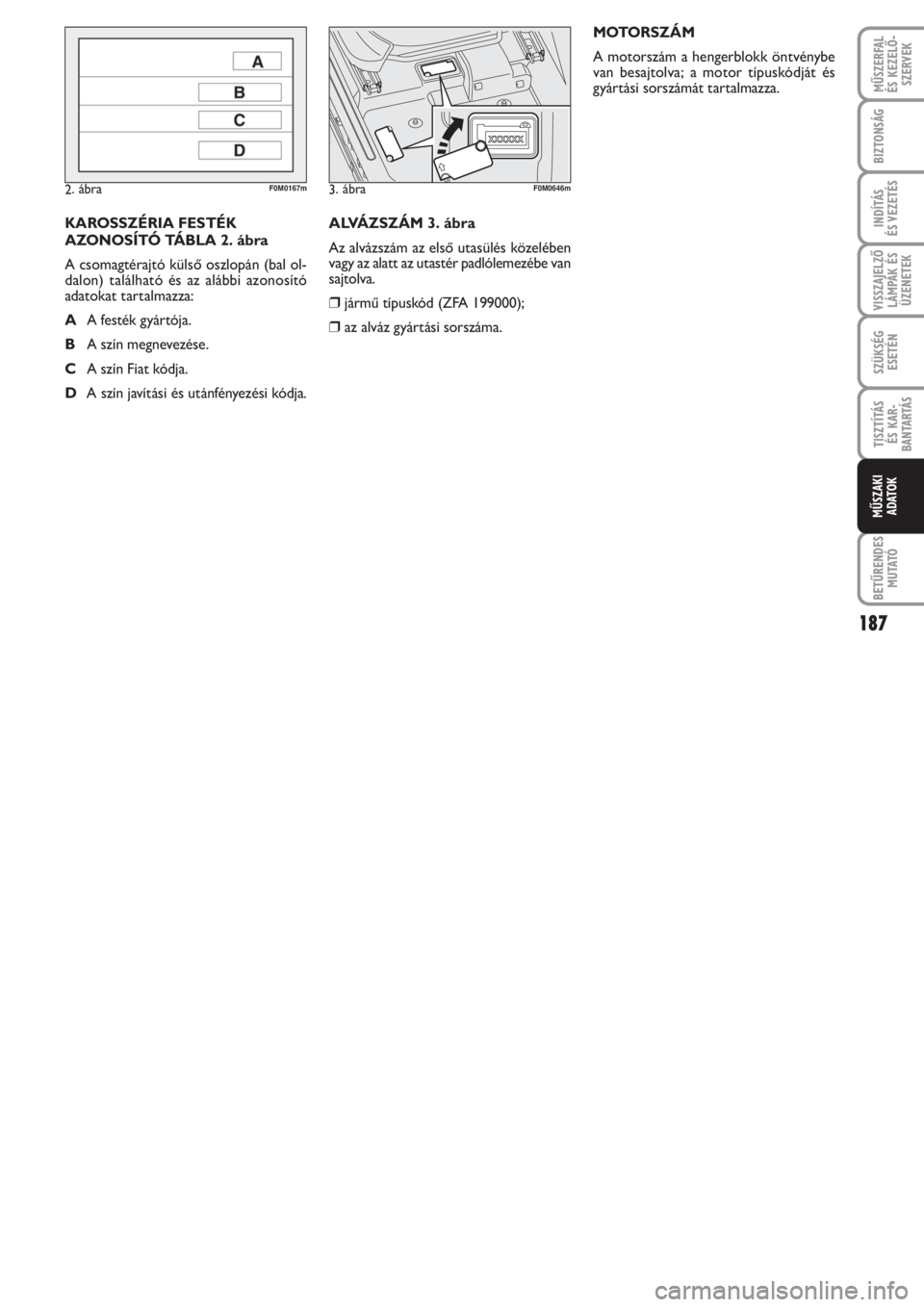

ALVÁZSZÁM 3. ábra
Az alvázszám az első utasülés közelében
vagy az alatt az utastér padlólemezébe van
sajtolva.
❒jármű típuskód (ZFA 199000);
❒az alváz gyártási sorszáma.MOTORSZÁM
A motorszám a hengerblokk öntvénybe
van besajtolva; a motor típuskódját és
gyártási sorszámát tartalmazza.
KAROSSZÉRIA FESTÉK
AZONOSÍTÓ TÁBLA 2. ábra
A csomagtérajtó külső oszlopán (bal ol-
dalon) található és az alábbi azonosító
adatokat tartalmazza:
AA festék gyártója.
BA szín megnevezése.
CA szín Fiat kódja.
DA szín javítási és utánfényezési kódja.
2. ábraF0M0167m3. ábraF0M0646m

MŰSZERFAL
ÉS KEZELŐ -
SZERVEK
188
BETŰRENDES
M U TATÓ
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
VISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS
ÉS KAR -
BANTARTÁS
MŰSZAKI
ADATOK
199BXA1A 01E
199BXZ1A 51G
199BXZ1A 51C
199BXZ1A 51F
199BXB1A 03S
199BXB1A 03Y
199BXH1A 20L (
●)
199BXC1A 05L
199BXT1A 38L
199BXT1A 38
199BXY1A 49D 199A4000
169A4000
169A4000
169A4000
350A1000
350A1000
199A7000 (●)
199A2000
199A9000
199A9000
199B4000199AXA1A 00H
199AXZ1A 50G
199AXZ1A 50C
199AXZ1A 50F
199AXB1A 02S
199AXB1A 02Y
199AXH1A 19L (●)
199AXC1A 04H
199AXT1A 37L
199AXT1A 37
199AXY1A 48D

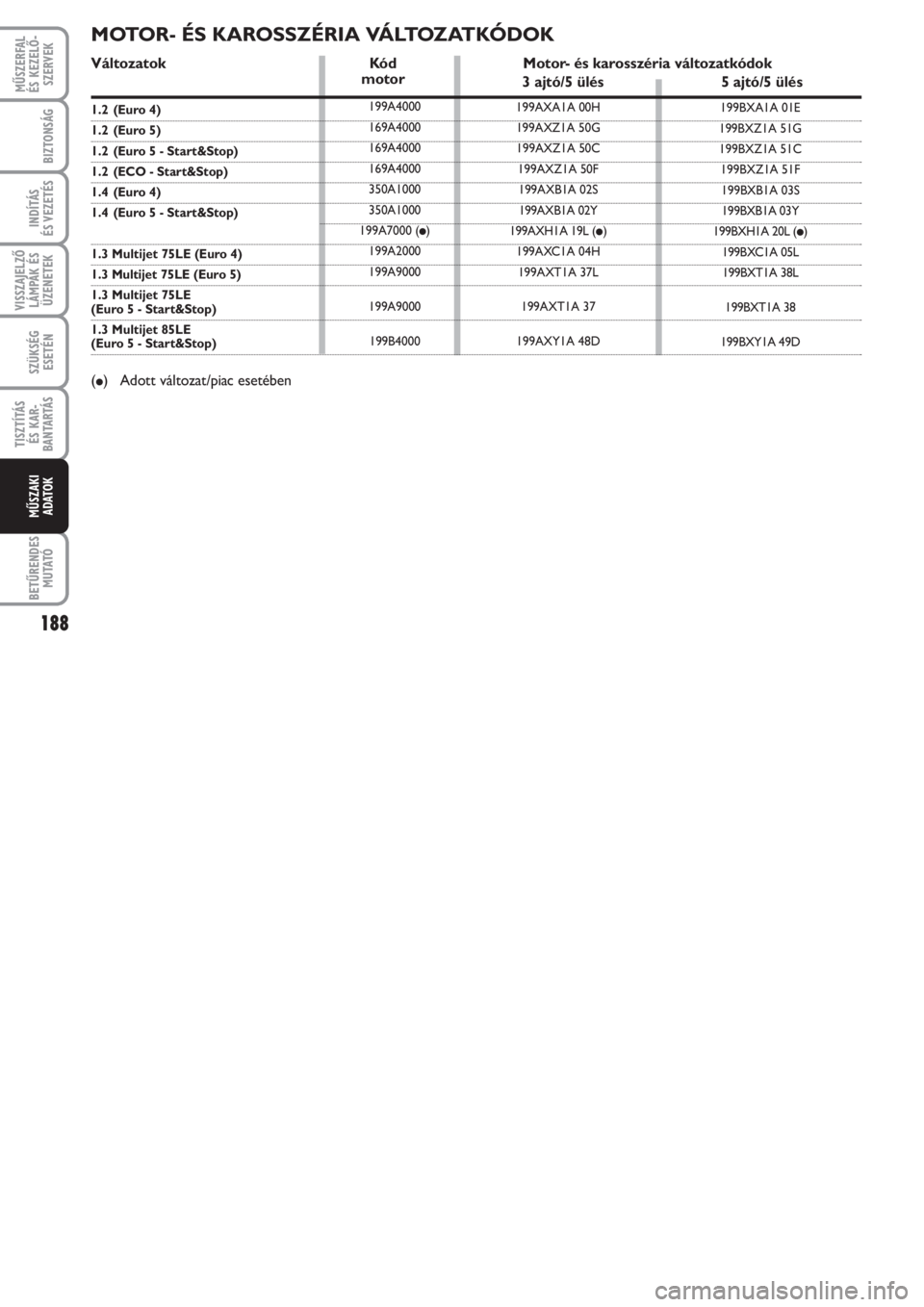

MOTOR- ÉS KAROSSZÉRIA VÁLTOZATKÓDOK
Változatok Kód Motor- és karosszéria változatkódokmotor
3 ajtó/5 ülés 5 ajtó/5 ülés
1.2 (Euro 4)
1.2 (Euro 5)
1.2 (Euro 5 - Start&Stop)
1.2 (ECO - Start&Stop)
1.4 (Euro 4)
1.4 (Euro 5 - Start&Stop)
1.3 Multijet 75LE (Euro4)
1.3 Multijet 75LE(Euro 5)
1.3 Multijet 75LE (Euro5 - Start&Stop)
1.3 Multijet 85LE
(Euro5 - Start&Stop)
(●) Adott változat/piac esetében

VISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEK
MŰSZERFAL
ÉS KEZELŐ -
SZERVEK
189
BETŰRENDES
M U TATÓ
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS
ÉS KAR -
BANTARTÁS
MŰSZAKI
ADATOK

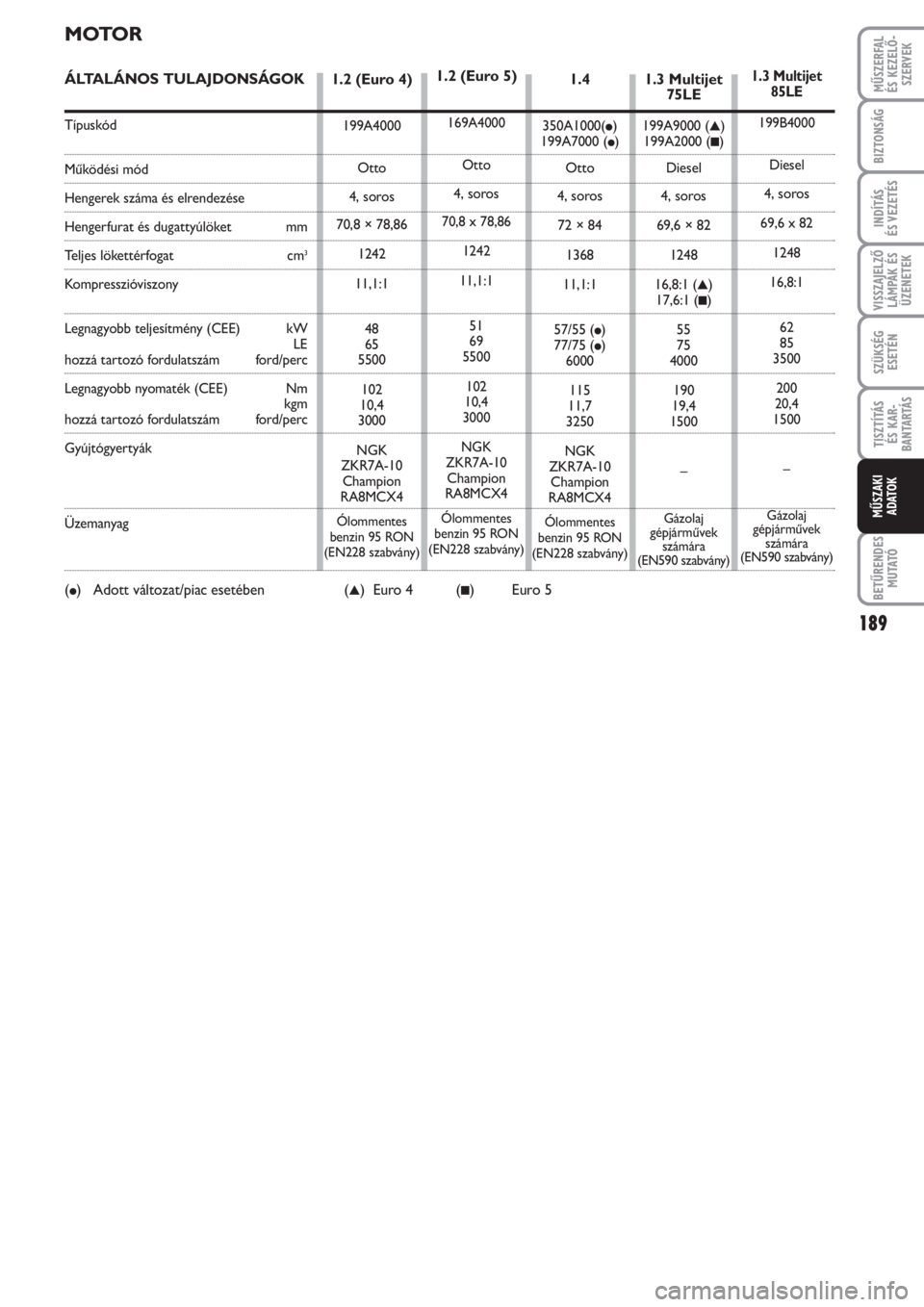

MOTOR
ÁLTALÁNOS TULAJDONSÁGOK
Típuskód
Működési mód
Hengerek száma és elrendezése
Hengerfurat és dugattyúlöket mm
Teljes lökettérfogat cm3
Kompresszióviszony
Legnagyobb teljesítmény (CEE) kW
LE
hozzá tartozó fordulatszám ford/perc
Legnagyobb nyomaték (CEE) Nm
kgm
hozzá tartozó fordulatszám ford/perc
Gyújtógyertyák
Üzemanyag
(●) Adott változat/piac esetében (▲) Euro 4 (■) Euro 51.3 Multijet
75LE
199A9000 (▲)
199A2000 (■)
Diesel
4, soros
69,6 × 82
1248
16,8:1 (
▲)
17,6:1 (■)
55
75
4000
190
19,4
1500
–
Gázolaj
gépjárművek
számára
(EN590 szabvány)
1.2 (Euro 4)
199A4000
Otto
4, soros
70,8 × 78,86
1242
11,1:1
48
65
5500
102
10,4
3000
NGK
ZKR7A-10
Champion
RA8MCX4
Ólommentes
benzin 95 RON
(EN228 szabvány)
1.2 (Euro 5)
169A4000
Otto
4, soros
70,8 x 78,86
1242
11,1:1
51
69
5500
102
10,4
3000
NGK
ZKR7A-10
Champion
RA8MCX4
Ólommentes
benzin 95 RON
(EN228 szabvány)
1.4
350A1000(●)
199A7000 (●)
Otto
4, soros
72 × 84
1368
11,1:1
57/55 (
●)
77/75 (●)
6000
115
11,7
3250
NGK
ZKR7A-10
Champion
RA8MCX4
Ólommentes
benzin 95 RON
(EN228 szabvány)
1.3 Multijet
85LE
199B4000
Diesel
4, soros
69,6 x 82
1248
16,8:1
62
85
3500
200
20,4
1500
–
Gázolaj
gépjárművek
számára
(EN590 szabvány)

MŰSZERFAL
ÉS KEZELŐ -
SZERVEK
190
BETŰRENDES
M U TATÓ
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
VISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS
ÉS KAR -
BANTARTÁS
MŰSZAKI
ADATOK
Az üzemanyag-ellátó és gyújtási rendszer szakszerűtlen javítása, módosítása, a gyári előírástól eltérő módon,
a berendezés jellemzőinek figyelmen kívül hagyásával végzett beavatkozások üzemzavarokat és tűzveszélyt
idézhetnek elő.
FIGYELEM

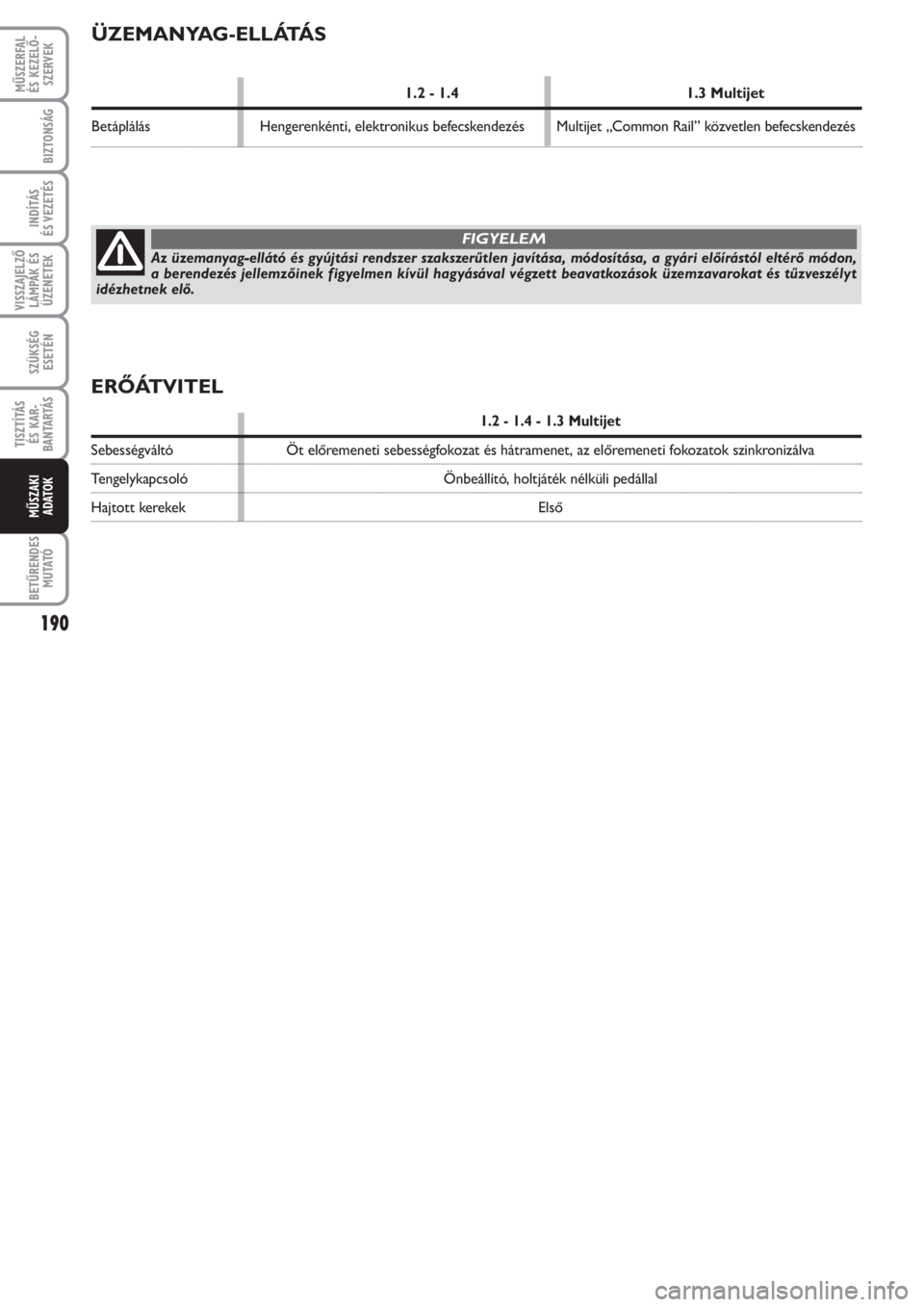

ÜZEMANYAG-ELLÁTÁS
1.2 - 1.4 1.3 Multijet
Betáplálás Hengerenkénti, elektronikus befecskendezés Multijet „Common Rail” közvetlen befecskendezés
ERŐÁTVITEL
1.2 - 1.4 - 1.3 Multijet
Sebességváltó Öt előremeneti sebességfokozat és hátramenet, az előremeneti fokozatok szinkronizálva
Tengelykapcsoló Önbeállító, holtjáték nélküli pedállal
Hajtott kerekek Első

VISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEK
MŰSZERFAL
ÉS KEZELŐ -
SZERVEK
191
BETŰRENDES
M U TATÓ
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS
ÉS KAR -
BANTARTÁS
MŰSZAKI
ADATOK
stabilizátor rúddal torziós tengellyel összekötött kerekekkel
Mc Pherson típusú,
független kerékfelfüggesztésMc Pherson típusú,
független kerékfelfüggesztés

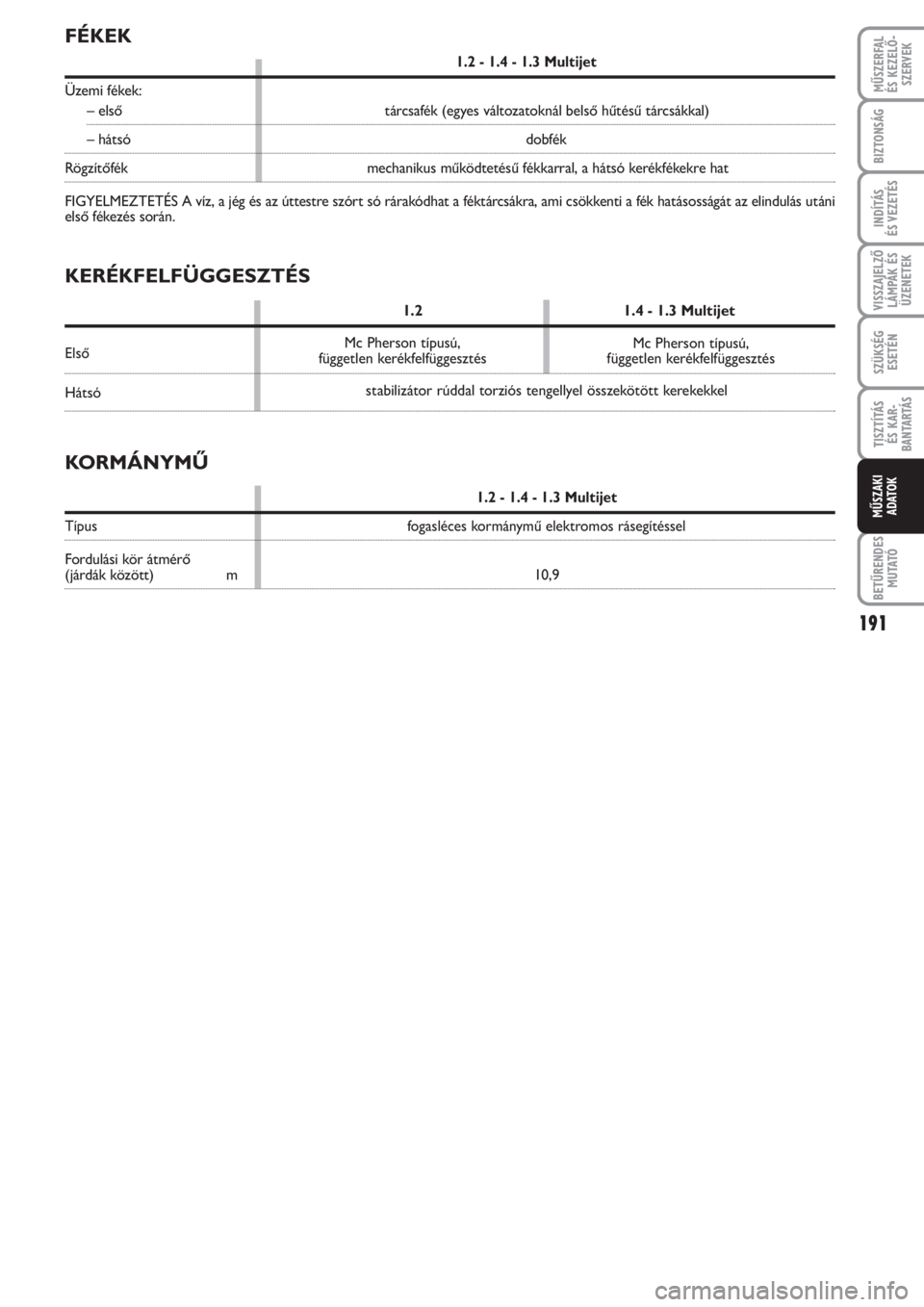

FÉKEK
1.2 - 1.4 - 1.3 Multijet
Üzemi fékek:
– első tárcsafék (egyes változatoknál belső hűtésű tárcsákkal)
– hátsó dobfék
Rögzítőfék mechanikus működtetésű fékkarral, a hátsó kerékfékekre hat
FIGYELMEZTETÉS A víz, a jég és az úttestre szórt só rárakódhat a féktárcsákra, ami csökkenti a fék hatásosságát az elindulás utáni
első fékezés során.
KERÉKFELFÜGGESZTÉS
1.2 1.4 - 1.3 Multijet
Első
Hátsó
KORMÁNYMŰ
1.2 - 1.4 - 1.3 Multijet
Típus fogasléces kormánymű elektromos rásegítéssel
Fordulási kör átmérő (járdák között) m 10,9

MŰSZERFAL
ÉS KEZELŐ -
SZERVEK
192
BETŰRENDES
M U TATÓ
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
VISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS
ÉS KAR -
BANTARTÁS
MŰSZAKI
ADATOK
Maximális sebesség jelölése
Q= 160 km/h-ig.
R= 170 km/h-ig.
S= 180 km/h-ig.
T= 190 km/h-ig.
U= 200 km/h-ig.
H= 210 km/h-ig.
V= 240 km/h-ig.
A megengedett maximális
sebesség jelölése téli
gumiabroncsoknál
QM + S= 160 km/h-ig.
TM + S= 190 km/h-ig.

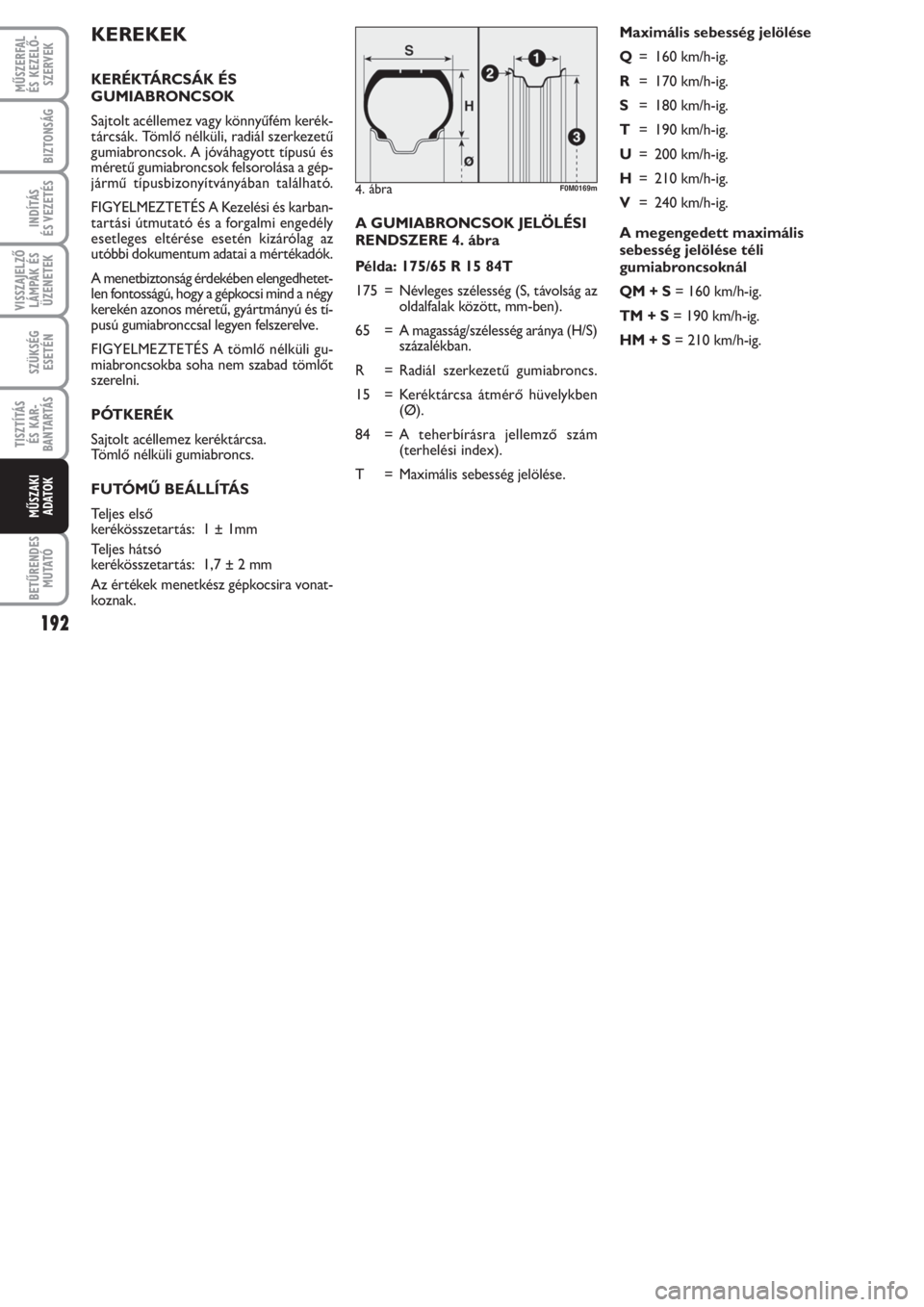

HM + S= 210 km/h-ig.KEREKEK
KERÉKTÁRCSÁK ÉS
GUMIABRONCSOK
Sajtolt acéllemez vagy könnyűfém kerék-
tárcsák. Tömlő nélküli, radiál szerkezetű
gumiabroncsok. A jóváhagyott típusú és
méretű gumiabroncsok felsorolása a gép-
jármű típusbizonyítványában található.
FIGYELMEZTETÉS A Kezelési és karban-
tartási útmutató és a forgalmi engedély
esetleges eltérése esetén kizárólag az
utóbbi dokumentum adatai a mértékadók.
A menetbiztonság érdekében elengedhetet-
len fontosságú, hogy a gépkocsi mind
a négy
kerekén azonos méretű, gyártmányú és tí-
pusú gumiabronccsal legyen felszerelve.
FIGYELMEZTETÉS A tömlő nélküli gu-
miabroncsokba soha nem szabad tömlőt
szerelni.
PÓTKERÉK
Sajtolt acéllemez keréktárcsa.
Tömlő nélküli gumiabroncs.
FUTÓMŰ BEÁLLÍTÁS
Teljes első
kerékösszetartás: 1 ± 1mm
Teljes hátsó
kerékösszetartás: 1,7 ± 2 mm
Az értékek menetkész gépkocsira vonat-
koznak.
4. ábraF0M0169m
A GUMIABRONCSOK JELÖLÉSI
RENDSZERE 4. ábra
Példa: 175/65 R 15 84T
175 = Névleges szélesség (S, távolság az
oldalfalak között, mm-ben).
65 = A magasság/szélesség aránya (H/S)
százalékban.
R = Radiál szerkezetű gumiabroncs.
15 = Keréktárcsa átmérő hüvelykben
(Ø).
84 = A teherbírásra jellemző szám
(terhelési index).
T = Maximális sebesség jelölése.

VISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEK
MŰSZERFAL
ÉS KEZELŐ -
SZERVEK
193
BETŰRENDES
M U TATÓ
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS
ÉS KAR -
BANTARTÁS
MŰSZAKI
ADATOK
A KERÉKTÁRCSÁK
JELÖLÉSI RENDSZERE 4. ábra
Példa: 6J × 15 ET43
6 = a keréktárcsa szélessége hüvelyk-
ben (1-es méret).
J = a keréktárcsa mélyedésének pro-
filja (a gumiabroncs peremének
megtámasztására) (2-es méret).
15 = a keréktárcsa hengeres felületé-
nek névleges átmérője hüvelyk-
ben (megegyezik a gumiabroncs
belső átmérőjével) 3= Ø.
ET43 = a kerék „kiállása” (a keréktárcsa
domborúságából adódó távolság
a középvonal és a kerékagyon
felfekvő felület síkja között). A teherbírásra jellemző szám
(terhelési index)
70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83 = 487 kg
73= 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77= 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79= 437 kg 90= 600 kg
80= 450 kg 91= 615 kg GUMIABRONCSOK RIM
PROTECTOR 5. ábra
5. ábraF0U0549m
Amennyiben az acéllemez
kerekekhez és az első fel-
szereléstől eltérő gumiabronc-
sokhoz after sale, (a felni védelmét
szolgáló) rim protector-ral szerelt
(rugóval) rögzülő integrált dí-
sztárcsákat használunk (lásd 5.
ábra), NE szereljük fel a dísztárc-
sákat . Nem megfelelő gumia-
broncsok és dísztárcsák használa-
ta a gumiabroncs nyomásának
hirtelen csökkenéséhez vezethet .
FIGYELEM

MŰSZERFAL
ÉS KEZELŐ -
SZERVEK
194
BETŰRENDES
M U TATÓ
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
VISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS
ÉS KAR -
BANTARTÁS
MŰSZAKI
ADATOK
175/65 R15 84T (M+S)
185/65 R15 88T (M+S)
185/65 R15 88T (M+S)
185/65 R15 88T (M+S) 175/65 R15 84T
185/65 R15 88T
185/65 R15 88T
185/65 R15 88T6J X 15'' - ET 43175/65 R15 84T
185/65 R15 88T 6J X 15'' - ET 43
6J X 15'' - ET 43 (▲)
6J X 15'' - ET 43 (▲)
6J X 15'' - ET 43 (▲)
2,2 2,1
2,2 2,2
2,2 2,0
2,2 2,22,2 2,1
2,2 2,2
2,2 2,0
2,2 2,22,4 2,1
2,5 2,2
2,3 2,1
2,3 2,3

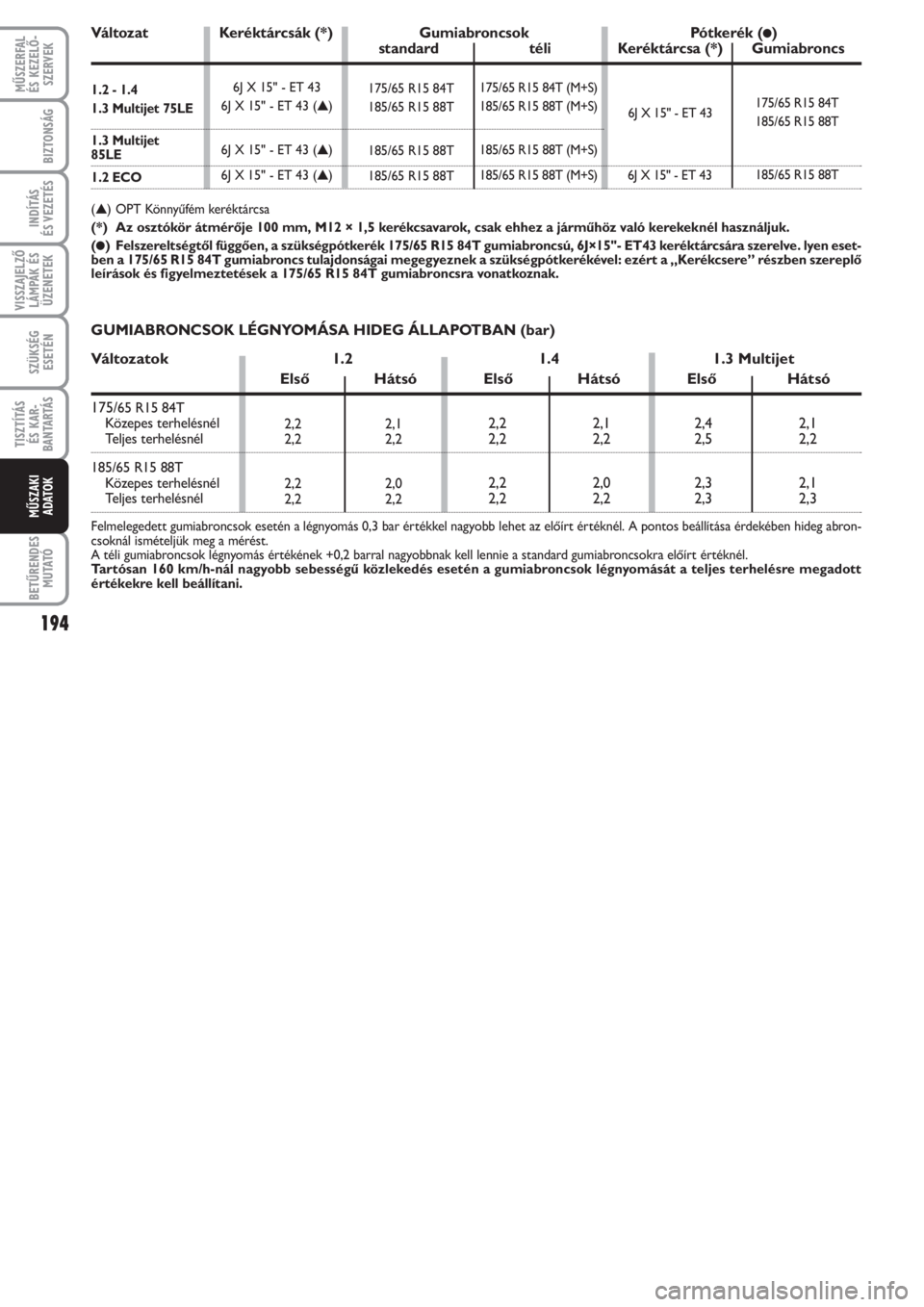

Változat Keréktárcsák (*) Gumiabroncsok Pótkerék (ç)standard téli Keréktárcsa (*) Gumiabroncs
1.2 - 1.4
1.3 Multijet 75LE
1.3 Multijet
85LE
1.2 ECO
(▲) OPT Könnyűfém keréktárcsa
(*) Az osztókör átmérője 100 mm, M12 × 1,5 kerékcsavarok, csak ehhez a járműhöz való kerekeknél használjuk.
(
ç) Felszereltségtől függően, a szükségpótkerék 175/65 R15 84T gumiabroncsú, 6J×15"- ET43 keréktárcsára szerelve. lyen eset-
ben a 175/65 R15 84T gumiabroncs tulajdonságai megegyeznek a szükségpótkerékével: ezért a „Kerékcsere” részben szereplő
leírások és figyelmeztetések a 175/65 R15 84T gumiabroncsra vonatkoznak.
GUMIABRONCSOK LÉGNYOMÁSA HIDEG ÁLLAPOTBAN (bar)
Változatok 1.2 1.4 1.3 Multijet
Első Hátsó Első Hátsó Első Hátsó
175/65 R15 84T
Közepes terhelésnél
Teljes terhelésnél
185/65 R15 88T
Közepes terhelésnél
Teljes terhelésnél
Felmelegedett gumiabroncsok esetén a légnyomás 0,3 bar értékkel nagyobb lehet az előírt értéknél. A pontos beállítása érdekében hideg abron-
csoknál ismételjük meg a mérést.
A téli gumiabroncsok légnyomás értékének +0,2 barral nagyobbnak kell lennie a standard gumiabroncsokra előírt értéknél.
Tartósan 160 km/h-nál nagyobb sebességű közlekedés esetén a gumiabroncsok légnyomását a teljes terhelésre megadott
értékekre kell beállítani.
6J X 15'' - ET 43185/65 R15 88T

VISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEK
MŰSZERFAL
ÉS KEZELŐ -
SZERVEK
195
BETŰRENDES
M U TATÓ
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS
ÉS KAR -
BANTARTÁS
MŰSZAKI
ADATOK

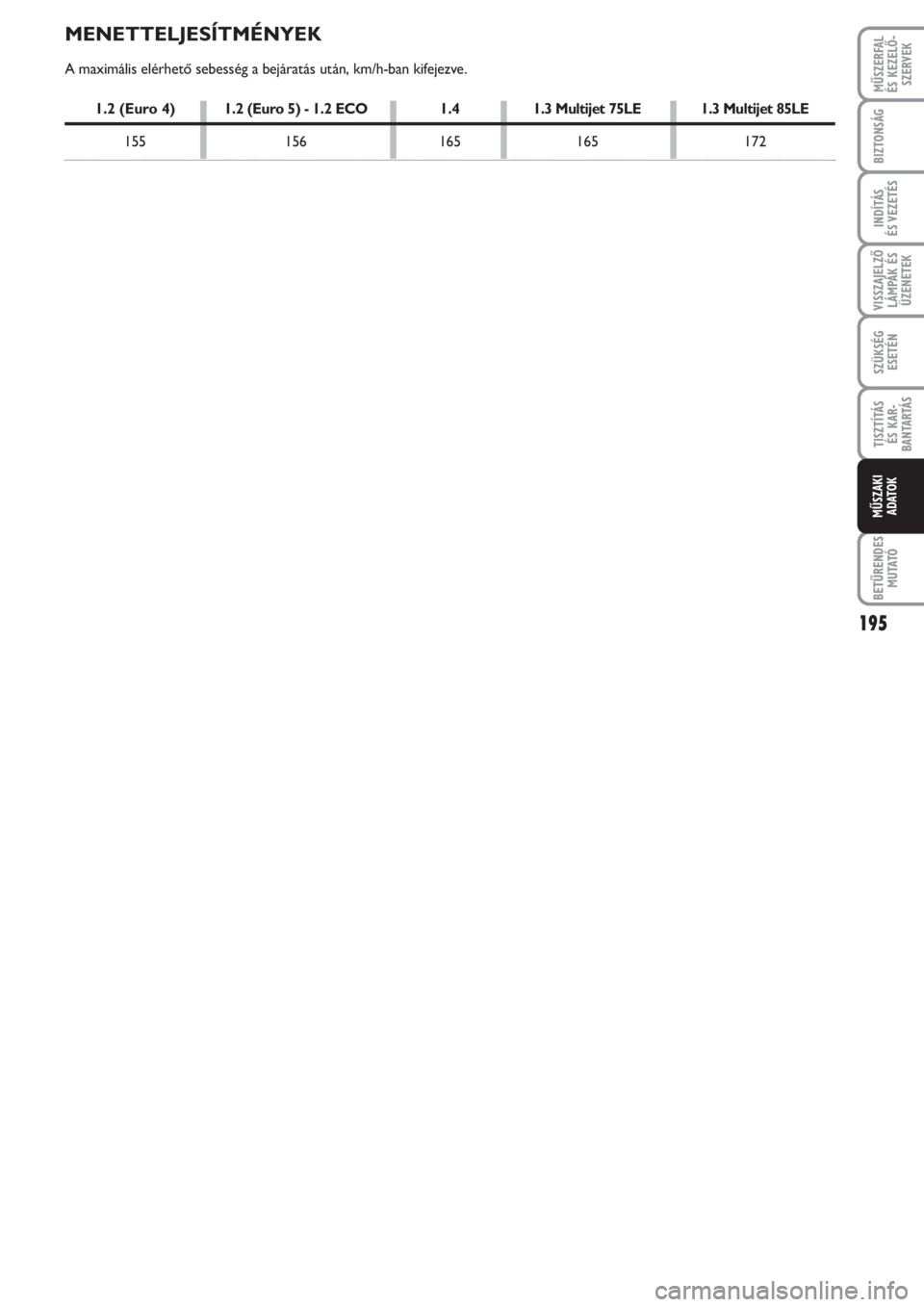

MENETTELJESÍTMÉNYEK
A maximális elérhető sebesség a bejáratás után, km/h-ban kifejezve.
1.2 (Euro 4)1.2 (Euro 5) - 1.2 ECO1.4 1.3 Multijet 75LE 1.3 Multijet 85LE
155 156 165 165 172

MŰSZERFAL
ÉS KEZELŐ -
SZERVEK
196
BETŰRENDES
M U TATÓ
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
VISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS
ÉS KAR -
BANTARTÁS
MŰSZAKI
ADATOK
MÉRETEK
A méretek mm-ben vannak megadva, és
a standard gumiabroncsokkal szerelt jár-
műre vonatkoznak.
A magasság terheletlen járműre vonat-
kozik.
A csomagtér befogadóképessége
Térfogat terheletlen jármű esetén
(V.D.A. szabvány szerint) .......... 275 dm
3
Térfogat lehajtott hátsó
ülés és háttámla esetén ............1030 dm3
F0M0604m6. ábra
Változatok A B C D E F G H3-5 ajtós
1.2 - 1.4
1.3 Multijet4065 890 2510 665 1490 1473 1687 1466
FIGYELMEZTETÉS A keréktárcsák/gumiabroncsok méretei alapján kisebb méretbeli eltérések előfordulhatnak.
