FIAT PUNTO 2012 Knjižica s uputama za uporabu i održavanje (in Croatian)

sl. 169
sl. 170
SKLOP STRAŽNJIH SVJETALA
Sklopovi stražnjih svjetala sadrže boèna svjetla, koèiona
svjetla i pokazivaèe smjera.
Žarulje su rasporeðene kako slijedi, sl. 168:
D Pokazivaèi smjera
E Koèiona svjetla
Za zamjenu žarulje uèinite slijedeæe: odvrnite vijke A-sl. 169; odspojite središnji elektrièki prikljuèak B i izvadite leæu
prema van;
otkvaèite držaè žarulje otpuštanjem zakaèki C-sl. 170;
izvadite žarulju uz blagi pritisak i okretanje u smjeru
obrnutom od kazaljke na satu ("bajunet" prikljuèak), te je
zamijenite;U SLUÈAJU
NUŽDE
SERVIS
I
ODRŽAVANJE
TEHNIÈKE
SPECIFIKACIJE
INDEKS UPOZNAJTE
VAŠE
VOZILO
SVJETLA I
PORUKE
UPOZORENJA
SIGURNOST
POKRETANJE
I
VOŽNJA

sl. 171
sl. 172

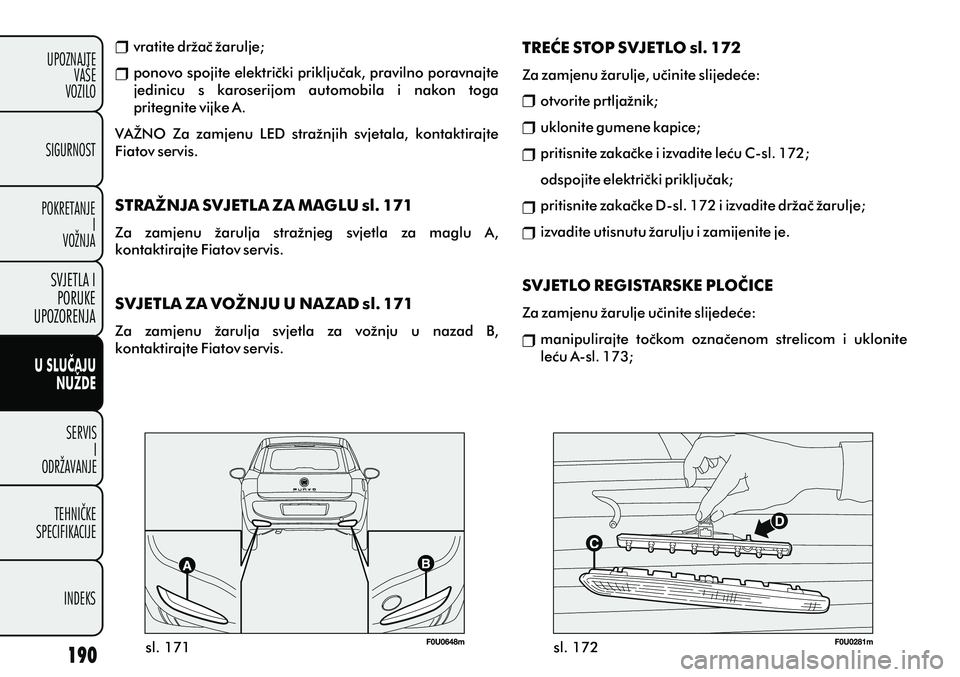

vratite držaè žarulje;
ponovo spojite elektrièki prikljuèak, pravilno poravnajte
jedinicu s karoserijom automobila i nakon toga
pritegnite vijke A.
VAŽNO Za zamjenu LED stražnjih svjetala, kontaktirajte
Fiatov servis.
STRAŽNJA SVJETLA ZA MAGLU sl. 171
Za zamjenu žarulja stražnjeg svjetla za maglu A,
kontaktirajte Fiatov servis.
SVJETLA ZA VOŽNJU U NAZAD sl. 171
Za zamjenu žarulja svjetla za vožnju u nazad B,
kontaktirajte Fiatov servis. TREÆE STOP SVJETLO sl. 172
Za zamjenu žarulje, uèinite slijedeæe: otvorite prtljažnik;
uklonite gumene kapice;
pritisnite zakaèke i izvadite leæu C-sl. 172;
odspojite elektrièki prikljuèak;
pritisnite zakaèke D-sl. 172 i izvadite držaè žarulje;
izvadite utisnutu žarulju i zamijenite je.
SVJETLO REGISTARSKE PLOÈICE

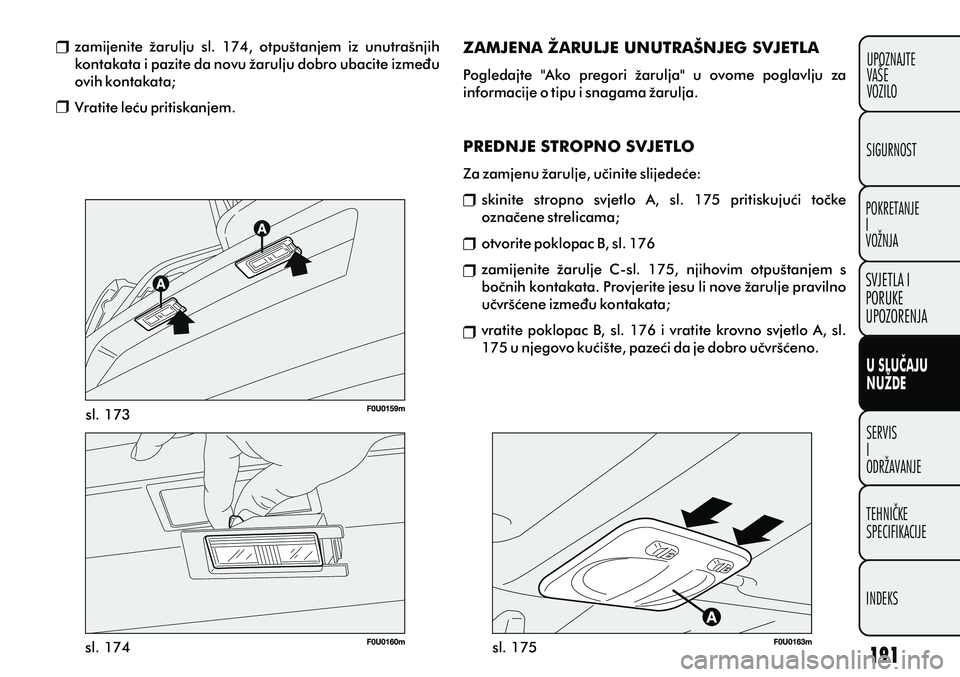

Za zamjenu žarulje uèinite slijedeæe: manipulirajte toèkom oznaèenom strelicom i uklonite
leæu A-sl. 173;U SLUÈAJU
NUŽDE
SERVISI
ODRŽAVANJE
TEHNIÈKE
SPECIFIKACIJE
INDEKS
UPOZNAJTE
VAŠE
VOZILO
SVJETLA I
PORUKE
UPOZORENJA
SIGURNOST
POKRETANJE I
VOŽNJA

sl. 173
sl. 174 sl. 175
zamijenite žarulju sl. 174, otpuštanjem iz unutrašnjih
kontakata i pazite da novu žarulju dobro ubacite izmeðu
ovih kontakata;
Vratite leæu pritiskanjem. ZAMJENA ŽARULJE UNUTRAŠNJEG SVJETLA
Pogledajte "Ako pregori žarulja" u ovome poglavlju za
informacije o tipu i snagama žarulja.
PREDNJE STROPNO SVJETLO
Za zamjenu žarulje, uèinite slijedeæe: skinite stropno svjetlo A, sl. 175 pritiskujuæi toèke
oznaèene strelicama;
otvorite poklopac B, sl. 176
zamijenite žarulje C-sl. 175, njihovim otpuštanjem s
boènih kontakata. Provjerite jesu li nove žarulje pravilno
uèvršæene izmeðu kontakata;
vratite poklopac B, sl. 176 i vratite krovno svjetlo A, sl.
175 u njegovo kuæište, pazeæi da je dobro uèvršæeno.U SLUÈAJU
NUŽDE
SERVIS
I
ODRŽAVANJE
TEHNIÈKE
SPECIFIKACIJE
INDEKS UPOZNAJTE
VAŠE
VOZILO
SVJETLA I
PORUKE
UPOZORENJA
SIGURNOST
POKRETANJE
I
VOŽNJA

sl. 176 sl. 177
sl. 177

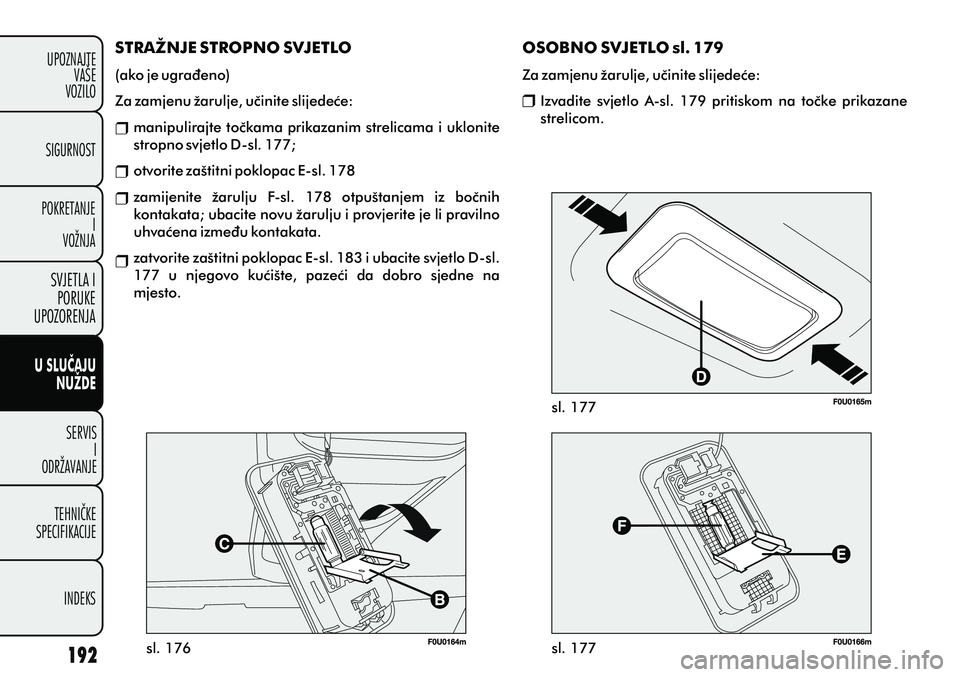

STRAŽNJE STROPNO SVJETLO
(ako je ugraðeno)
Za zamjenu žarulje, uèinite slijedeæe: manipulirajte toèkama prikazanim strelicama i uklonite
stropno svjetlo D-sl. 177;
otvorite zaštitni poklopac E-sl. 178
zamijenite žarulju F-sl. 178 otpuštanjem iz boènih
kontakata; ubacite novu žarulju i provjerite je li pravilno
uhvaæena izmeðu kontakata.
zatvorite zaštitni poklopac E-sl. 183 i ubacite svjetlo D-sl.
177 u njegovo kuæište, pazeæi da dobro sjedne na
mjesto. OSOBNO SVJETLO sl. 179
Za zamjenu žarulje, uèinite slijedeæe:
Izvadite svjetlo A-sl. 179 pritiskom na toèke prikazane
strelicom.U SLUÈAJU
NUŽDE
SERVISI
ODRŽAVANJE
TEHNIÈKE
SPECIFIKACIJE
INDEKS
UPOZNAJTE
VAŠE
VOZILO
SVJETLA I
PORUKE
UPOZORENJA
SIGURNOST
POKRETANJE I
VOŽNJA

sl. 179
sl. 180

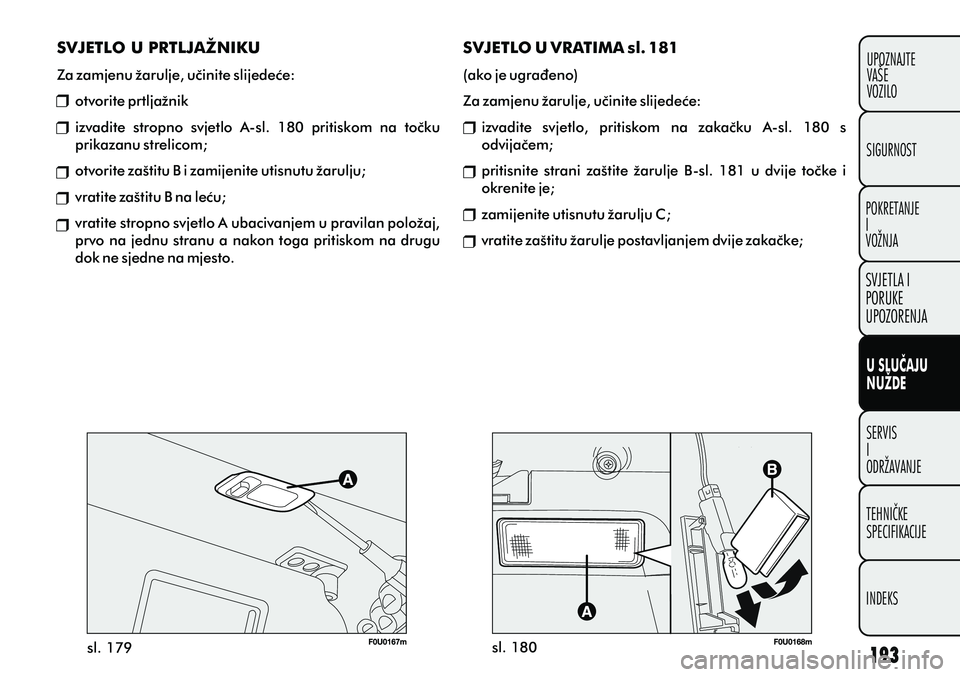

SVJETLO U PRTLJAŽNIKU
Za zamjenu žarulje, uèinite slijedeæe: otvorite prtljažnik
izvadite stropno svjetlo A-sl. 180 pritiskom na toèku
prikazanu strelicom;
otvorite zaštitu B i zamijenite utisnutu žarulju;
vratite zaštitu B na leæu;
vratite stropno svjetlo A ubacivanjem u pravilan položaj,
prvo na jednu stranu a nakon toga pritiskom na drugu
dok ne sjedne na mjesto. SVJETLO U VRATIMA sl. 181
(ako je ugraðeno)
Za zamjenu žarulje, uèinite slijedeæe: izvadite svjetlo, pritiskom na zakaèku A-sl. 180 s
odvijaèem;
pritisnite strani zaštite žarulje B-sl. 181 u dvije toèke i
okrenite je;
zamijenite utisnutu žarulju C;
vratite zaštitu žarulje postavljanjem dvije zakaèke;U SLUÈAJU
NUŽDE
SERVIS
I
ODRŽAVANJE
TEHNIÈKE
SPECIFIKACIJE
INDEKS UPOZNAJTE
VAŠE
VOZILO
SVJETLA I
PORUKE
UPOZORENJA
SIGURNOST
POKRETANJE
I
VOŽNJA

sl. 181
sl. 182 sl. 183

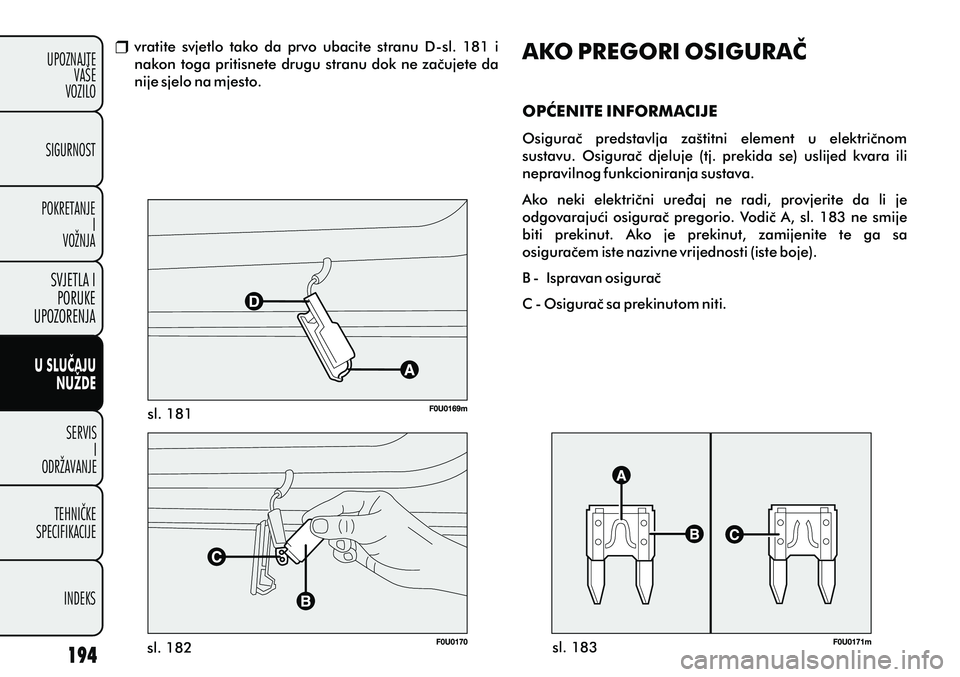

vratite svjetlo tako da prvo ubacite stranu D-sl. 181 i
nakon toga pritisnete drugu stranu dok ne zaèujete da
nije sjelo na mjesto. AKO PREGORI OSIGURAÈ
OPÆENITE INFORMACIJE
Osiguraè predstavlja zaštitni element u elektriènom
sustavu. Osiguraè djeluje (tj. prekida se) uslijed kvara ili
nepravilnog funkcioniranja sustava.
Ako neki elektrièni ureðaj ne radi, provjerite da li je
odgovarajuæi osiguraè pregorio. Vodiè A, sl. 183 ne smije
biti prekinut. Ako je prekinut, zamijenite te ga sa
osiguraèem iste nazivne vrijednosti (iste boje).
B - Ispravan osiguraè
C - Osiguraè sa prekinutom niti.U SLUÈAJU NUŽDE
SERVISI
ODRŽAVANJE
TEHNIÈKE
SPECIFIKACIJE
INDEKS
UPOZNAJTE
VAŠE
VOZILO
SVJETLA I
PORUKE
UPOZORENJA
SIGURNOST
POKRETANJE I
VOŽNJA

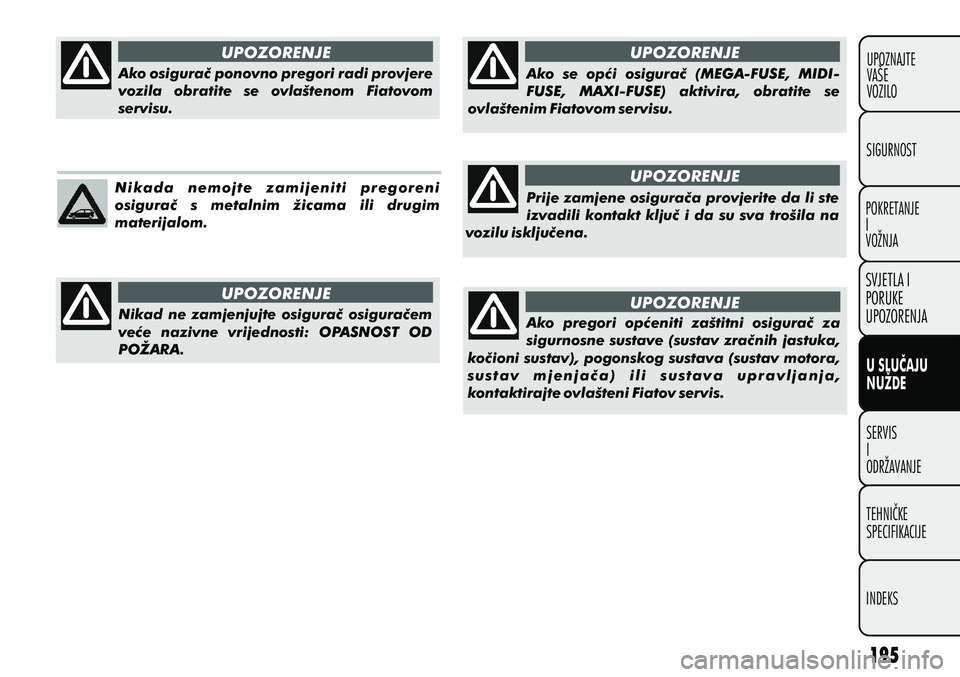

UPOZORENJE
UPOZORENJE
UPOZORENJE
UPOZORENJE
UPOZORENJEAko osiguraè ponovno pregori radi provjere
vozila obratite se ovlaštenom Fiatovom
servisu.
N i k a d a n e m o j t e z a m i j e n i t i p r e g o r e n i
osiguraè s metalnim žicama ili drugim
materijalom.
Nikad ne zamjenjujte osiguraè osiguraèem
veæe nazivne vrijednosti: OPASNOST OD
POŽARA. Ako se opæi osiguraè (MEGA-FUSE, MIDI-
FUSE, MAXI-FUSE) aktivira, obratite se
ovlaštenim Fiatovom servisu.
Prije zamjene osiguraèa provjerite da li ste
izvadili kontakt kljuè i da su sva trošila na
vozilu iskljuèena.
Ako pregori opæeniti zaštitni osiguraè za
sigurnosne sustave (sustav zraènih jastuka,
koèioni sustav), pogonskog sustava (sustav motora,
s u s t a v m j e n j a è a ) i l i s u s t a v a u p r a v l j a n j a ,
kontaktirajte ovlašteni Fiatov servis.U SLUÈAJU
NUŽDE
SERVIS
I
ODRŽAVANJE
TEHNIÈKE
SPECIFIKACIJE
INDEKS UPOZNAJTE
VAŠE
VOZILO
SVJETLA I
PORUKE
UPOZORENJA
SIGURNOST
POKRETANJE
I
VOŽNJA

sl. 185 sl. 184

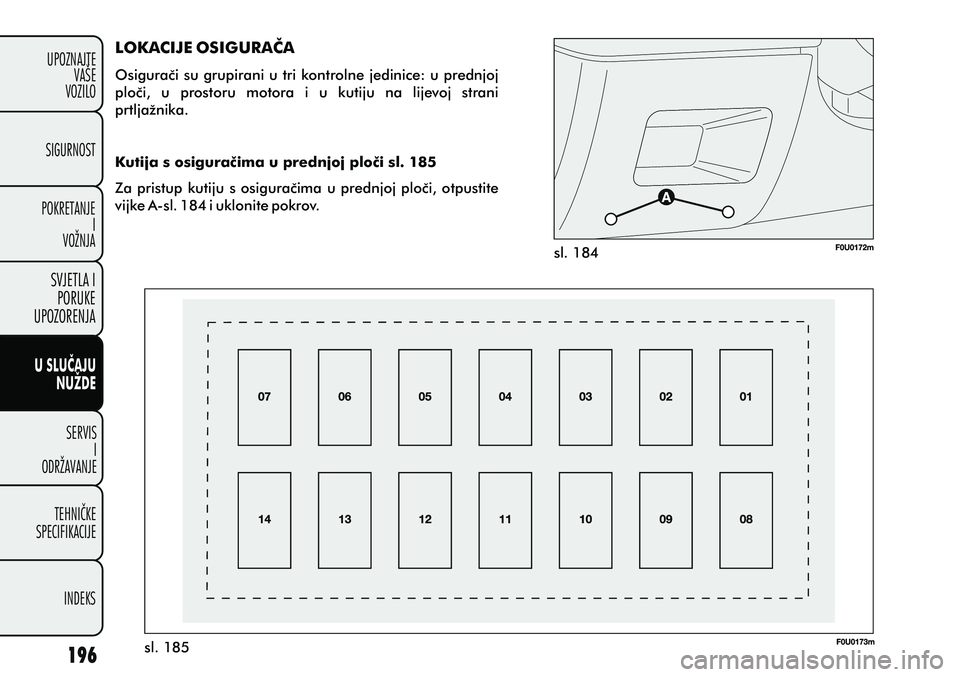

LOKACIJE OSIGURAÈA
Osiguraèi su grupirani u tri kontrolne jedinice: u prednjoj
ploèi, u prostoru motora i u kutiju na lijevoj strani
prtljažnika.
Kutija s osiguraèima u prednjoj ploèi sl. 185
Za pristup kutiju s osiguraèima u prednjoj ploèi, otpustite
vijke A-sl. 184 i uklonite pokrov.U SLUÈAJU
NUŽDE
SERVISI
ODRŽAVANJE
TEHNIÈKE
SPECIFIKACIJE
INDEKS
UPOZNAJTE
VAŠE
VOZILO
SVJETLA I
PORUKE
UPOZORENJA
SIGURNOST
POKRETANJE I
VOŽNJA

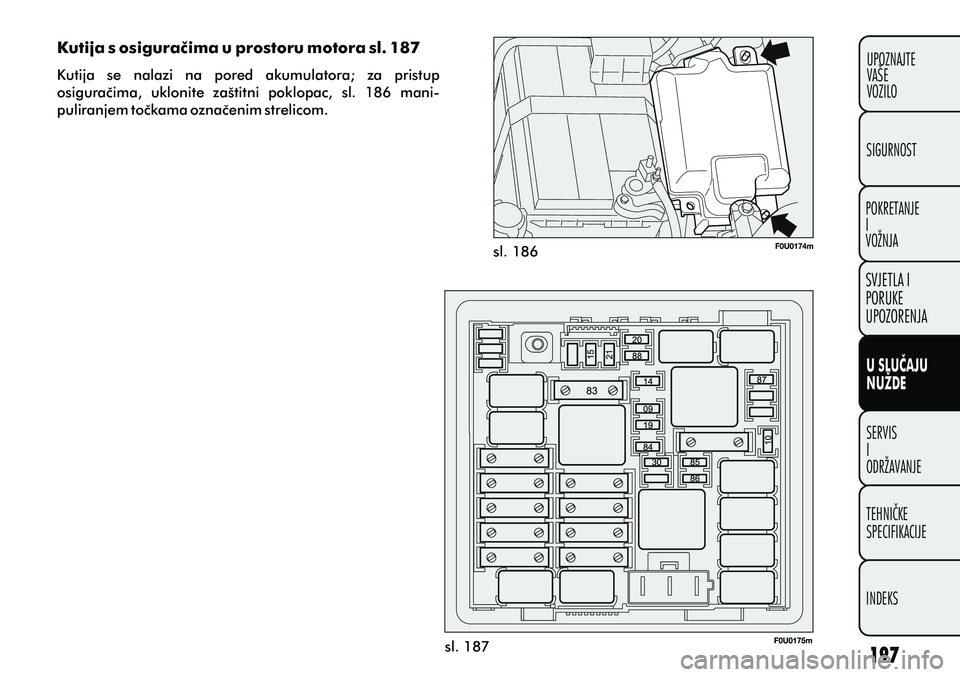

Kutija s osiguraèima u prostoru motora sl. 187
Kutija se nalazi na pored akumulatora; za pristup
osiguraèima, uklonite zaštitni poklopac, sl. 186 mani-
puliranjem toèkama oznaèenim strelicom.
sl. 186
sl. 187U SLUÈAJU
NUŽDE
SERVIS
I
ODRŽAVANJE TEHNIÈKE
SPECIFIKACIJE
INDEKS UPOZNAJTE
VAŠE
VOZILO
SVJETLA I
PORUKE
UPOZORENJA
SIGURNOST
POKRETANJE
I
VOŽNJA

Kutija s osiguraèima u prtljažniku sl. 189
Za pristup kutiji s osiguraèima koja se nalazi na lijevoj strani
prtljažnika, otvorite odgovarajuæi poklopac (kako je
prikazano na slici 188).
sl. 188
sl. 189U SLUÈAJU NUŽDE
