FIAT PUNTO 2014 Manual de Uso e Manutenção (in Portuguese)
Manufacturer: FIAT, Model Year: 2014, Model line: PUNTO, Model: FIAT PUNTO 2014Pages: 215, PDF Size: 3.53 MB
Page 41 of 215
37
SEGURANÇAARRANQUE
E CONDUÇÃOLUZES
AVISADORAS
E MENSAGENSEM
EMERGÊNCIAMANUTENÇÃO
E CUIDADOSDADOS
TÉCNICOSÍNDICE
ALFABÉTICOTABLIER
E COMANDOS
fig. 31
F0M0611m

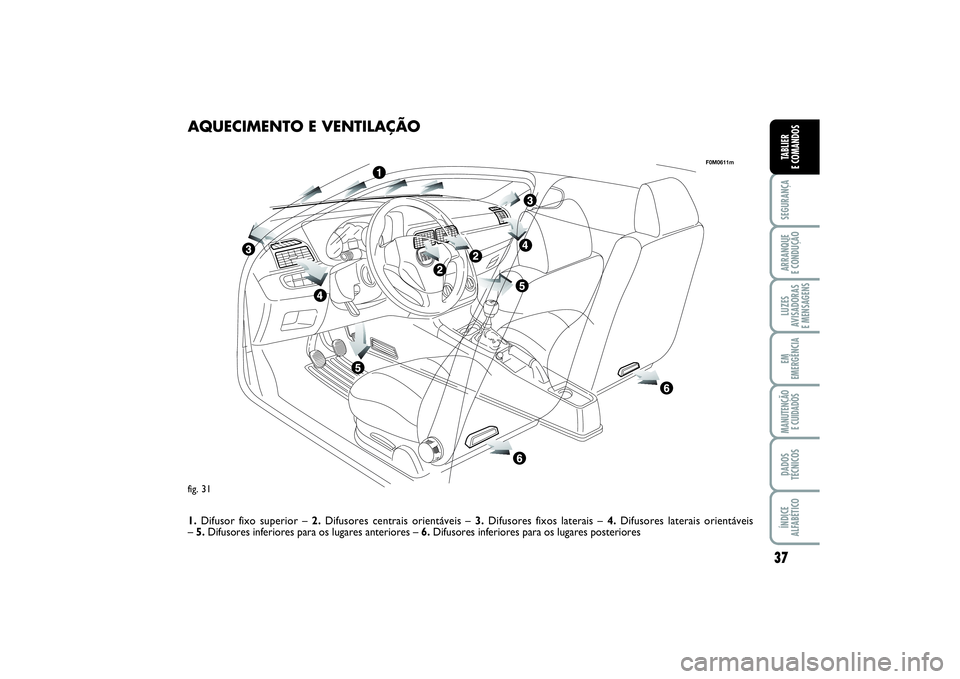

AQUECIMENTO E VENTILAÇÃO1.Difusor fixo superior – 2.Difusores centrais orientáveis – 3.Difusores fixos laterais – 4.Difusores laterais orientáveis
– 5. Difusores inferiores para os lugares anteriores – 6.Difusores inferiores para os lugares posteriores
033-069 PUNTO POP 1ed PT 30/08/13 11.21 Pagina 37
Page 42 of 215
38SEGURANÇAARRANQUE
E CONDUÇÃOLUZES
AVISADORAS
E MENSAGENSEM
EMERGÊNCIAMANUTENÇÃO
E CUIDADOS DADOS
TÉCNICOSÍNDICE
ALFABÉTICOTABLIER
E COMANDOS
COMANDOS fig. 34
Selector A para a regulação
da temperatura do ar
(mistura do ar quente/frio)
Sector vermelho = ar quente
Sector azul-escuro = ar frioSelector B para a activação/
regulação do ventilador
p0= ventilador desligado
1-2-3= velocidade de ventilação
4
-
= ventilação na máxima velocidade
fig. 34
F0M0035m
fig. 32
F0M0033m
fig. 33
F0M0034m

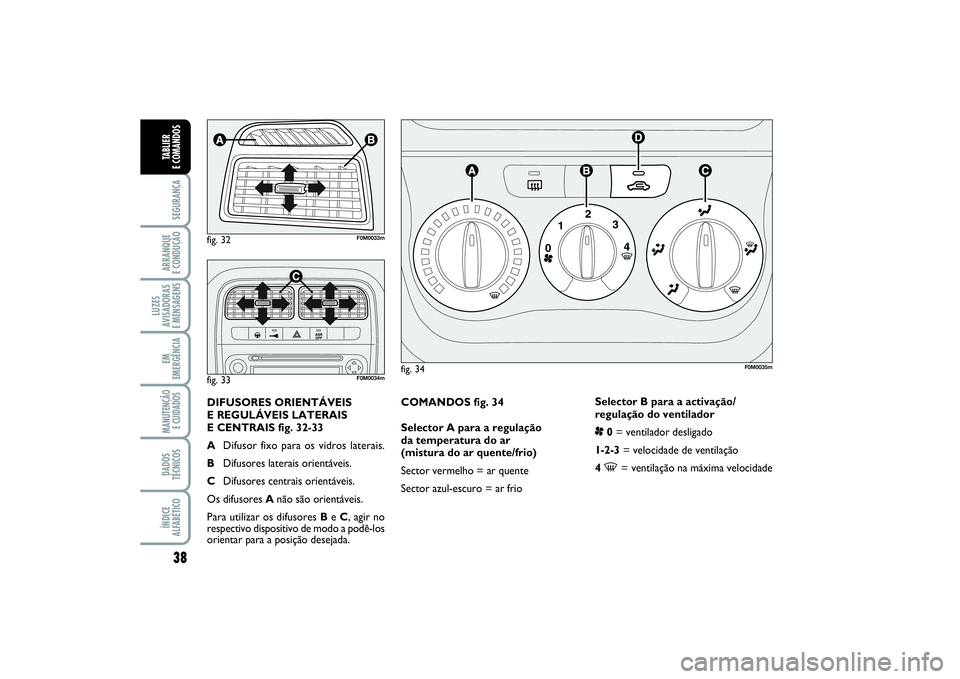

DIFUSORES ORIENTÁVEIS
E REGULÁVEIS LATERAIS
E CENTRAIS fig. 32-33
ADifusor fixo para os vidros laterais.
BDifusores laterais orientáveis.
CDifusores centrais orientáveis.
Os difusores Anão são orientáveis.
Para utilizar os difusores Be C, agir no
respectivo dispositivo de modo a podê-los
orientar para a posição desejada.
033-069 PUNTO POP 1ed PT 30/08/13 11.21 Pagina 38
Page 43 of 215
39
SEGURANÇAARRANQUE
E CONDUÇÃOLUZES
AVISADORAS
E MENSAGENSEM
EMERGÊNCIAMANUTENÇÃO
E CUIDADOSDADOS
TÉCNICOSÍNDICE
ALFABÉTICOTABLIER
E COMANDOS

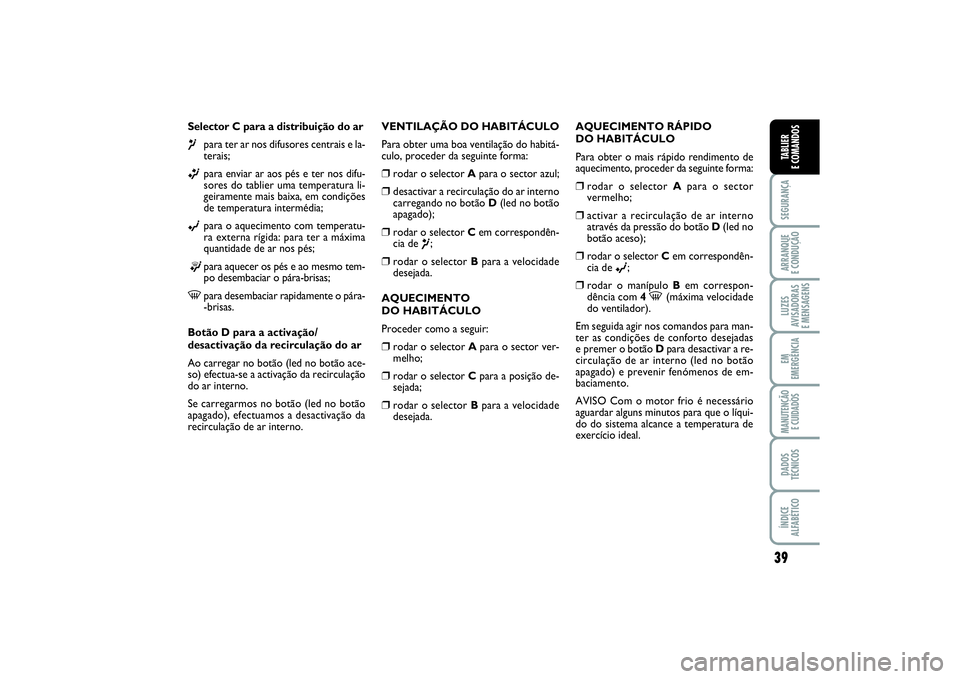

Selector C para a distribuição do ar¶
para ter ar nos difusores centrais e la-
terais;
ß
para enviar ar aos pés e ter nos difu-
sores do tablier uma temperatura li-
geiramente mais baixa, em condições
de temperatura intermédia;
©
para o aquecimento com temperatu-
ra externa rígida: para ter a máxima
quantidade de ar nos pés;
®
para aquecer os pés e ao mesmo tem-
po desembaciar o pára-brisas;
-
para desembaciar rapidamente o pára-
-brisas.
Botão D para a activação/
desactivação da recirculação do ar
Ao carregar no botão (led no botão ace-
so) efectua-se a activação da recirculação
do ar interno.
Se carregarmos no botão (led no botão
apagado), efectuamos a desactivação da
recirculação de ar interno.AQUECIMENTO RÁPIDO
DO HABITÁCULO
Para obter o mais rápido rendimento de
aquecimento, proceder da seguinte forma:
❒
rodar o selector Apara o sector
vermelho;
❒
activar a recirculação de ar interno
através da pressão do botão D(led no
botão aceso);
❒
rodar o selector Cem correspondên-
cia de
©
;
❒
rodar o manípulo Bem correspon-
dência com 4
-
(máxima velocidade
do ventilador).
Em seguida agir nos comandos para man-
ter as condições de conforto desejadas
e premer o botão Dpara desactivar a re-
circulação de ar interno (led no botão
apagado) e prevenir fenómenos de em-
baciamento.
AVISO Com o motor frio é necessário
aguardar alguns minutos para que o líqui-
do do sistema alcance a temperatura de
exercício ideal. VENTILAÇÃO DO HABITÁCULO
Para obter uma boa ventilação do habitá-
culo, proceder da seguinte forma:
❒
rodar o selector Apara o sector azul;
❒
desactivar a recirculação do ar interno
carregando no botão D(led no botão
apagado);
❒
rodar o selector Cem correspondên-
cia de
¶;
❒
rodar o selector Bpara a velocidade
desejada.
AQUECIMENTO
DO HABITÁCULO
Proceder como a seguir:
❒
rodar o selector Apara o sector ver-
melho;
❒
rodar o selector Cpara a posição de-
sejada;
❒
rodar o selector Bpara a velocidade
desejada.
033-069 PUNTO POP 1ed PT 30/08/13 11.21 Pagina 39
Page 44 of 215
40SEGURANÇAARRANQUE
E CONDUÇÃOLUZES
AVISADORAS
E MENSAGENSEM
EMERGÊNCIAMANUTENÇÃO
E CUIDADOS DADOS
TÉCNICOSÍNDICE
ALFABÉTICOTABLIER
E COMANDOS

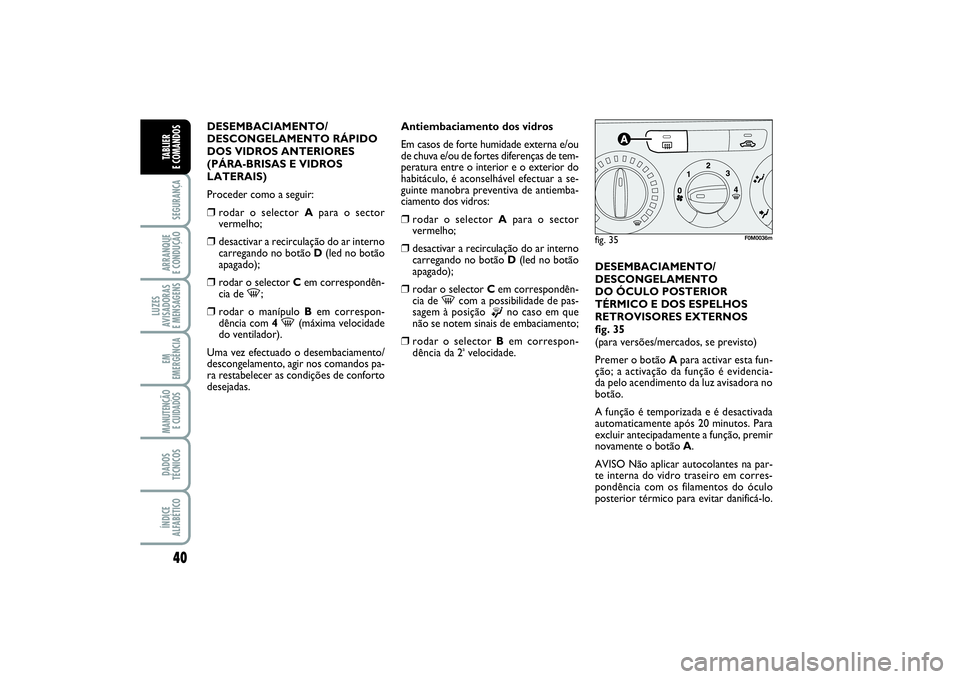

DESEMBACIAMENTO/
DESCONGELAMENTO RÁPIDO
DOS VIDROS ANTERIORES
(PÁRA-BRISAS E VIDROS
LATERAIS)
Proceder como a seguir:❒
rodar o selector Apara o sector
vermelho;
❒
desactivar a recirculação do ar interno
carregando no botão D(led no botão
apagado);
❒
rodar o selector Cem correspondên-
cia de
-
;
❒
rodar o manípulo Bem correspon-
dência com 4
-
(máxima velocidade
do ventilador).
Uma vez efectuado o desembaciamento/
descongelamento, agir nos comandos pa-
ra restabelecer as condições de conforto
desejadas.Antiembaciamento dos vidros
Em casos de forte humidade externa e/ou
de chuva e/ou de fortes diferenças de tem-
peratura entre o interior e o exterior do
habitáculo, é aconselhável efectuar a se-
guinte manobra preventiva de antiemba-
ciamento dos vidros:
❒
rodar o selector Apara o sector
vermelho;
❒
desactivar a recirculação do ar interno
carregando no botão D(led no botão
apagado);
❒
rodar o selector Cem correspondên-
cia de
-
com a possibilidade de pas-
sagem à posição
®
no caso em que
não se notem sinais de embaciamento;
❒
rodar o selector Bem correspon-
dência da 2
avelocidade.DESEMBACIAMENTO/
DESCONGELAMENTO
DO ÓCULO POSTERIOR
TÉRMICO E DOS ESPELHOS
RETROVISORES EXTERNOS
fig. 35
(para versões/mercados, se previsto)
Premer o botão Apara activar esta fun-
ção; a activação da função é evidencia-
da pelo acendimento da luz avisadora no
botão.
A função é temporizada e é desactivada
automaticamente após 20 minutos. Para
excluir antecipadamente a função, premir
novamente o botão A.
AVISO Não aplicar autocolantes na par-
te interna do vidro traseiro em corres-
pondência com os filamentos do óculo
posterior térmico para evitar danificá-lo.
fig. 35
F0M0036m
033-069 PUNTO POP 1ed PT 30/08/13 11.21 Pagina 40
Page 45 of 215
41
SEGURANÇAARRANQUE
E CONDUÇÃOLUZES
AVISADORAS
E MENSAGENSEM
EMERGÊNCIAMANUTENÇÃO
E CUIDADOSDADOS
TÉCNICOSÍNDICE
ALFABÉTICOTABLIER
E COMANDOS
CLIMATIZADOR

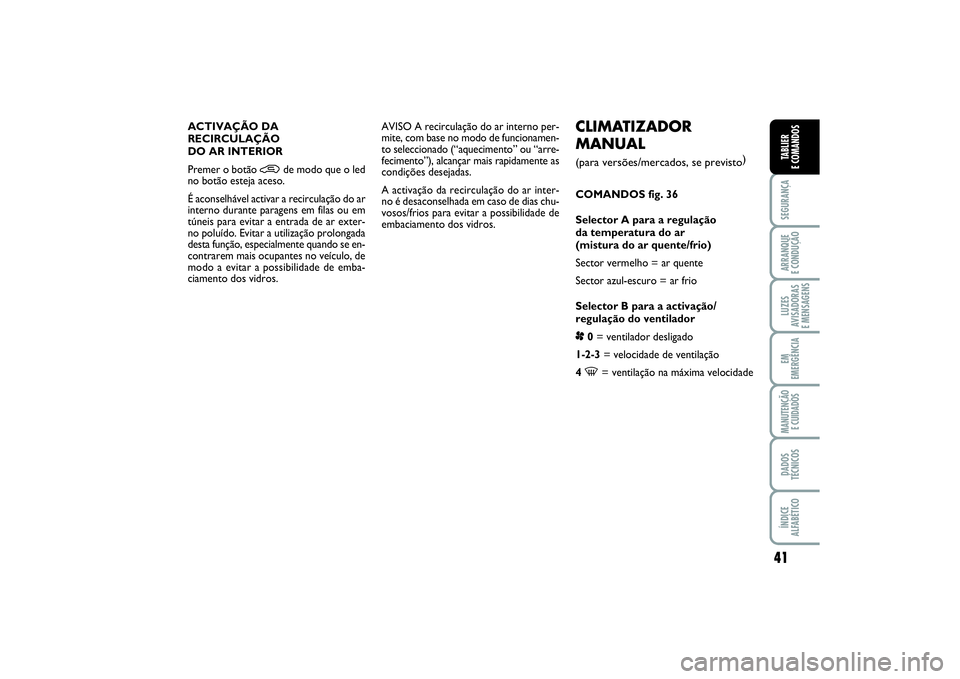

MANUAL (para versões/mercados, se previsto)COMANDOS fig. 36
Selector A para a regulação
da temperatura do ar
(mistura do ar quente/frio)
Sector vermelho = ar quente
Sector azul-escuro = ar frio
Selector B para a activação/
regulação do ventilador
p0= ventilador desligado
1-2-3= velocidade de ventilação
4 -
= ventilação na máxima velocidade ACTIVAÇÃO DA
RECIRCULAÇÃO
DO AR INTERIOR
Premer o botão
•
de modo que o led
no botão esteja aceso.
É aconselhável activar a recirculação do ar
interno durante paragens em filas ou em
túneis para evitar a entrada de ar exter-
no poluído. Evitar a utilização prolongada
desta função, especialmente quando se en-
contrarem mais ocupantes no veículo, de
modo a evitar a possibilidade de emba-
ciamento dos vidros.AVISO A recirculação do ar interno per-
mite, com base no modo de funcionamen-
to seleccionado (“aquecimento” ou “arre-
fecimento”), alcançar mais rapidamente as
condições desejadas.
A activação da recirculação do ar inter-
no é desaconselhada em caso de dias chu-
vosos/frios para evitar a possibilidade de
embaciamento dos vidros.
033-069 PUNTO POP 1ed PT 30/08/13 11.21 Pagina 41
Page 46 of 215
42SEGURANÇAARRANQUE
E CONDUÇÃOLUZES
AVISADORAS
E MENSAGENSEM
EMERGÊNCIAMANUTENÇÃO
E CUIDADOS DADOS
TÉCNICOSÍNDICE
ALFABÉTICOTABLIER
E COMANDOS
Selector C para a distribuição do ar¶
para ter ar nos difusores centrais e la-
terais;
ß
para enviar ar aos pés e ter nos difu-
sores do tablier uma temperatura li-
geiramente mais baixa, em condições
de temperatura intermédia;
©
para o aquecimento com temperatu-
ra externa rígida: para ter a máxima
quantidade de ar nos pés;Botão D para a activação/
desactivação da recirculação do ar
Ao carregar no botão (led no botão ace-
so) efectua-se a activação da recirculação
do ar interno.
Ao carregar novamente no botão (led no
botão apagado) efectua-se a desactivação
da recirculação do ar interno.
Botão E para a activação/
desactivação do climatizador
Ao carregar no botão (led no botão ace-
so) efectua-se a activação do climatizador.
Ao carregar novamente no botão (led no
botão apagado) efectua-se a desactivação
do climatizador.

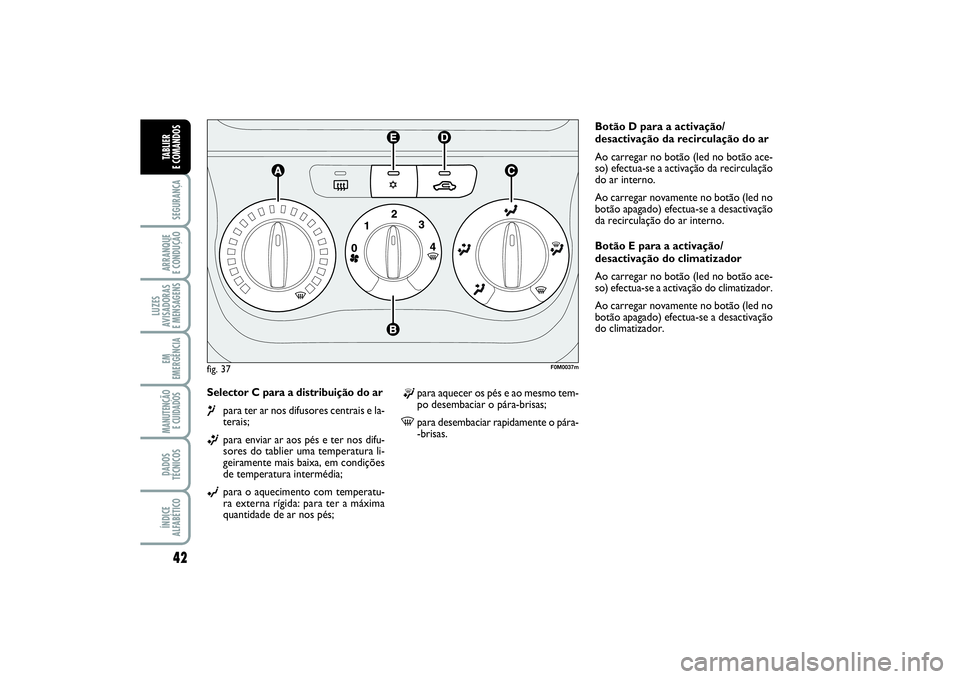

fig. 37
F0M0037m
®
para aquecer os pés e ao mesmo tem-
po desembaciar o pára-brisas;
-
para desembaciar rapidamente o pára-
-brisas.
033-069 PUNTO POP 1ed PT 30/08/13 11.21 Pagina 42
Page 47 of 215
43
SEGURANÇAARRANQUE
E CONDUÇÃOLUZES
AVISADORAS
E MENSAGENSEM
EMERGÊNCIAMANUTENÇÃO
E CUIDADOSDADOS
TÉCNICOSÍNDICE
ALFABÉTICOTABLIER
E COMANDOS

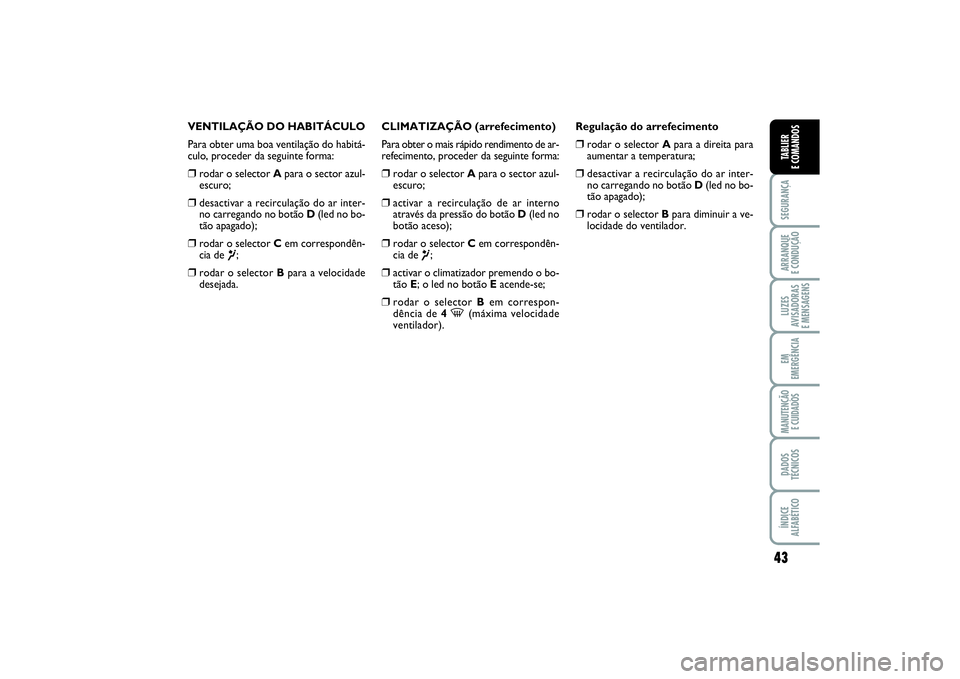

VENTILAÇÃO DO HABITÁCULO
Para obter uma boa ventilação do habitá-
culo, proceder da seguinte forma:❒
rodar o selector Apara o sector azul-
escuro;
❒
desactivar a recirculação do ar inter-
no carregando no botão D(led no bo-
tão apagado);
❒
rodar o selector Cem correspondên-
cia de
¶;
❒
rodar o selector Bpara a velocidade
desejada.CLIMATIZAÇÃO (arrefecimento)
Para obter o mais rápido rendimento de ar-
refecimento, proceder da seguinte forma:
❒
rodar o selector Apara o sector azul-
escuro;
❒
activar a recirculação de ar interno
através da pressão do botão D(led no
botão aceso);
❒
rodar o selector Cem correspondên-
cia de
¶;
❒
activar o climatizador premendo o bo-
tão E; o led no botão Eacende-se;
❒
rodar o selector Bem correspon-
dência de 4
-
(máxima velocidade
ventilador).Regulação do arrefecimento
❒
rodar o selector Apara a direita para
aumentar a temperatura;
❒
desactivar a recirculação do ar inter-
no carregando no botão D(led no bo-
tão apagado);
❒
rodar o selector Bpara diminuir a ve-
locidade do ventilador.
033-069 PUNTO POP 1ed PT 30/08/13 11.21 Pagina 43
Page 48 of 215
44SEGURANÇAARRANQUE
E CONDUÇÃOLUZES
AVISADORAS
E MENSAGENSEM
EMERGÊNCIAMANUTENÇÃO
E CUIDADOS DADOS
TÉCNICOSÍNDICE
ALFABÉTICOTABLIER
E COMANDOS

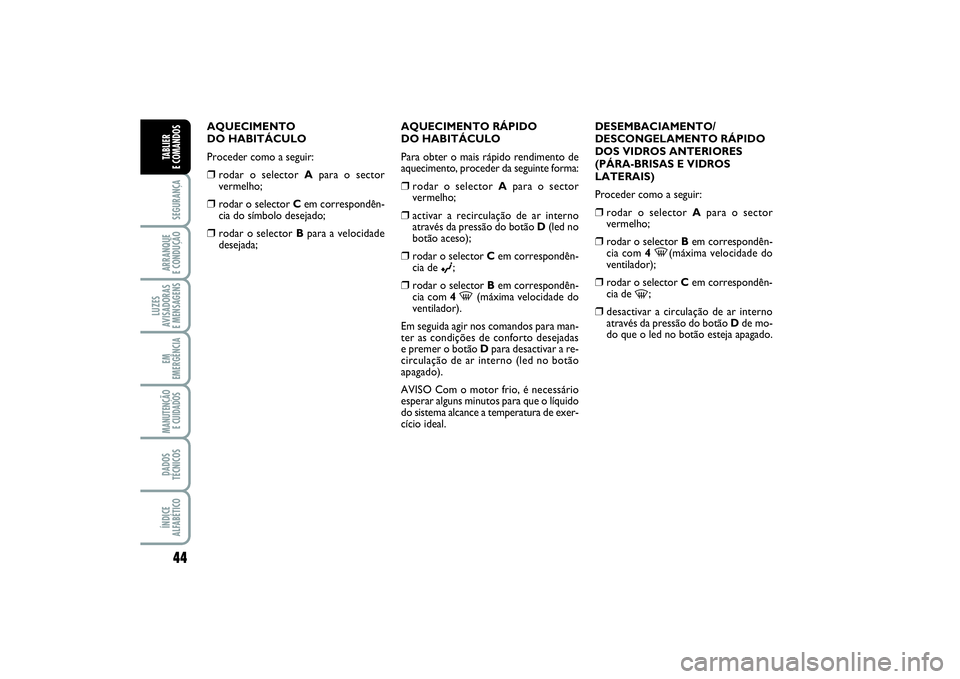

AQUECIMENTO
DO HABITÁCULO
Proceder como a seguir:❒
rodar o selector Apara o sector
vermelho;
❒
rodar o selector Cem correspondên-
cia do símbolo desejado;
❒
rodar o selector Bpara a velocidade
desejada;AQUECIMENTO RÁPIDO
DO HABITÁCULO
Para obter o mais rápido rendimento de
aquecimento, proceder da seguinte forma:
❒
rodar o selector Apara o sector
vermelho;
❒
activar a recirculação de ar interno
através da pressão do botão D(led no
botão aceso);
❒
rodar o selector Cem correspondên-
cia de
©
;
❒
rodar o selector Bem correspondên-
cia com 4
-
(máxima velocidade do
ventilador).
Em seguida agir nos comandos para man-
ter as condições de conforto desejadas
e premer o botão Dpara desactivar a re-
circulação de ar interno (led no botão
apagado).
AVISO Com o motor frio, é necessário
esperar alguns minutos para que o líquido
do sistema alcance a temperatura de exer-
cício ideal.DESEMBACIAMENTO/
DESCONGELAMENTO RÁPIDO
DOS VIDROS ANTERIORES
(PÁRA-BRISAS E VIDROS
LATERAIS)
Proceder como a seguir:
❒
rodar o selector Apara o sector
vermelho;
❒
rodar o selector Bem correspondên-
cia com 4
-
(máxima velocidade do
ventilador);
❒
rodar o selector Cem correspondên-
cia de
-
;
❒
desactivar a circulação de ar interno
através da pressão do botão Dde mo-
do que o led no botão esteja apagado.
033-069 PUNTO POP 1ed PT 30/08/13 11.21 Pagina 44
Page 49 of 215
45
SEGURANÇAARRANQUE
E CONDUÇÃOLUZES
AVISADORAS
E MENSAGENSEM
EMERGÊNCIAMANUTENÇÃO
E CUIDADOSDADOS
TÉCNICOSÍNDICE
ALFABÉTICOTABLIER
E COMANDOS
Antiembaciamento dos vidros
Em casos de forte humidade externa e/ou
de chuva e/ou de fortes diferenças de tem-
peratura entre o interior e o exterior do
habitáculo, é aconselhável efectuar a se-
guinte manobra preventiva de antiemba-
ciamento dos vidros:❒
rodar o selector Apara o sector
vermelho;
❒
desactivar a recirculação do ar interno
através da pressão do botão Dde mo-
do que o led no botão esteja apagado;
❒
rodar o selector Cem correspondên-
cia de
-
com a possibilidade de pas-
sagem à posição
®
no caso em que
não se notem sinais de embaciamento;
❒
rodar o selector Bem correspondên-
cia da 2
avelocidade.
AVISO O climatizador é muito útil para
prevenir o embaciamento dos vidros em
caso de forte humidade ambiental, uma
vez que desumidifica o ar introduzido no
habitáculo.DESEMBACIAMENTO/
DESCONGELAMENTO
DO ÓCULO POSTERIOR
TÉRMICO E DOS ESPELHOS
RETROVISORES EXTERNOS
fig. 38
(para versões/mercados, se previsto)
Premer o botão Apara activar esta função;
a activação da função é evidenciada pelo
acendimento da luz avisadora no botão.
A função é temporizada e é desactivada
automaticamente após 20 minutos. Para
excluir antecipadamente a função, premir
novamente o botão A.
AVISO Não aplicar autocolantes na par-
te interna do vidro traseiro em corres-
pondência com os filamentos do óculo
posterior térmico para evitar danificá-lo.
fig. 38
F0M0038m
Uma vez efectuado o desembaciamento/
descongelamento, agir nos comandos pa-
ra restabelecer as condições de conforto
desejadas.
AVISO O climatizador é muito útil para
acelerar o desembaciamento, uma vez que
desumidifica o ar. Regular os comandos
de acordo com o descrito anteriormen-
te e activar o climatizador premindo o bo-
tão E; o led no botão acende-se.
033-069 PUNTO POP 1ed PT 30/08/13 11.21 Pagina 45
Page 50 of 215
46SEGURANÇAARRANQUE
E CONDUÇÃOLUZES
AVISADORAS
E MENSAGENSEM
EMERGÊNCIAMANUTENÇÃO
E CUIDADOS DADOS
TÉCNICOSÍNDICE
ALFABÉTICOTABLIER
E COMANDOS

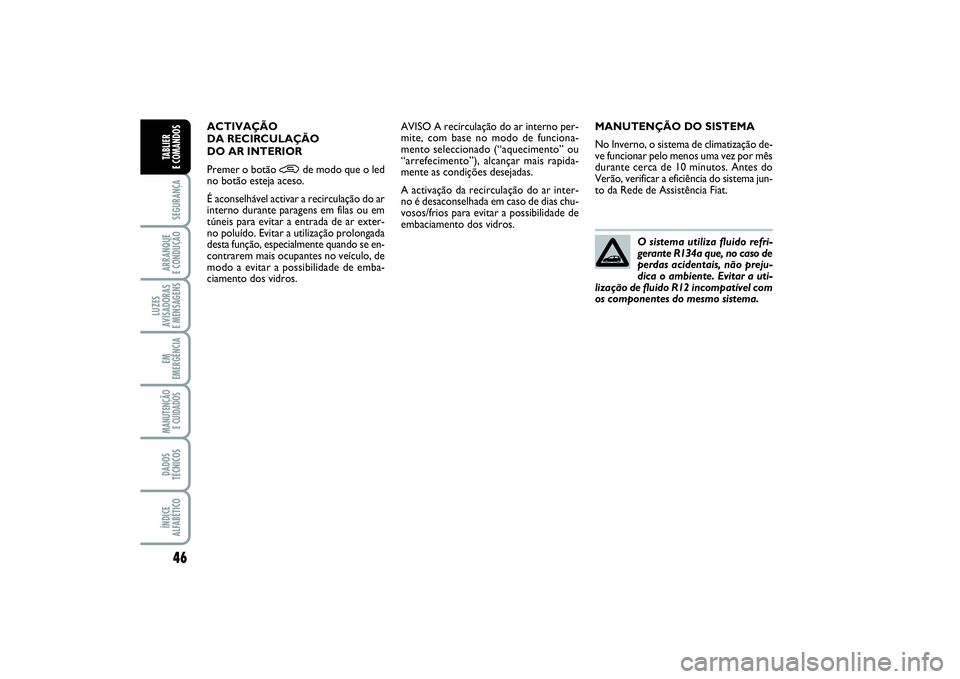

MANUTENÇÃO DO SISTEMA
No Inverno, o sistema de climatização de-
ve funcionar pelo menos uma vez por mês
durante cerca de 10 minutos. Antes do
Verão, verificar a eficiência do sistema jun-
to da Rede de Assistência Fiat.
O sistema utiliza fluido refri-
gerante R134a que, no caso de
perdas acidentais, não preju-
dica o ambiente. Evitar a uti-
lização de fluido R12 incompatível com
os componentes do mesmo sistema.
AVISO A recirculação do ar interno per-
mite, com base no modo de funciona-
mento seleccionado (“aquecimento” ou
“arrefecimento”), alcançar mais rapida-
mente as condições desejadas.
A activação da recirculação do ar inter-
no é desaconselhada em caso de dias chu-
vosos/frios para evitar a possibilidade de
embaciamento dos vidros. ACTIVAÇÃO
DA RECIRCULAÇÃO
DO AR INTERIOR
Premer o botão
•
de modo que o led
no botão esteja aceso.
É aconselhável activar a recirculação do ar
interno durante paragens em filas ou em
túneis para evitar a entrada de ar exter-
no poluído. Evitar a utilização prolongada
desta função, especialmente quando se en-
contrarem mais ocupantes no veículo, de
modo a evitar a possibilidade de emba-
ciamento dos vidros.
033-069 PUNTO POP 1ed PT 30/08/13 11.21 Pagina 46
