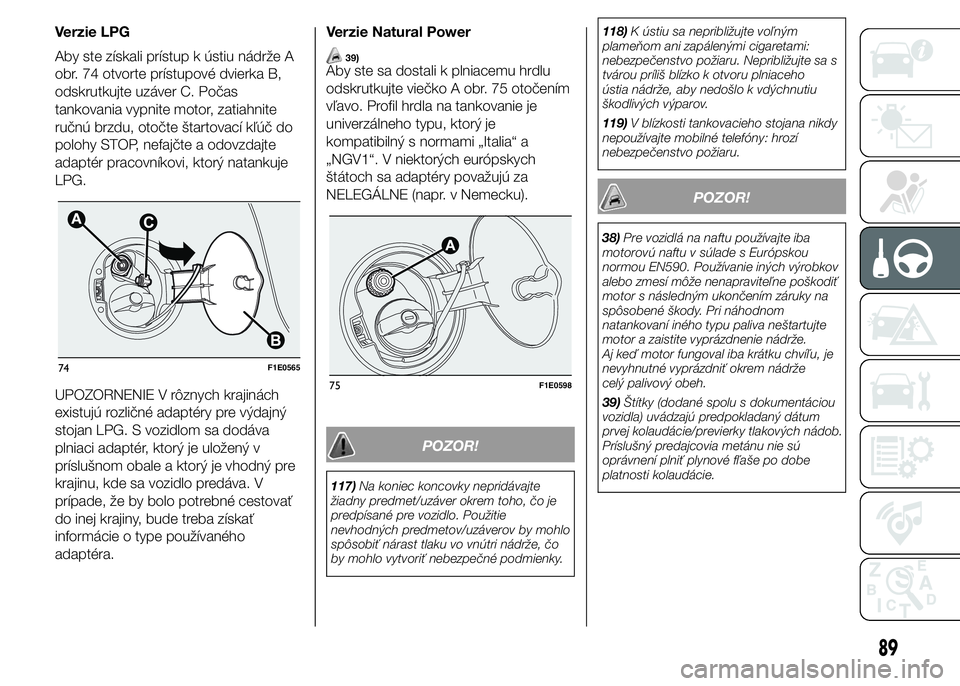

Verzie LPG
Aby ste získali prístup k ústiu nádrže A
obr. 74 otvorte prístupové dvierka B,
odskrutkujte uzáver C. Počas
tankovania vypnite motor, zatiahnite
ručnú brzdu, otočte štartovací kľúč do
polohy STOP, nefajčte a odovzdajte
adaptér pracovníkovi, ktorý natankuje
LPG.
UPOZORNENIE V rôznych krajinách
existujú rozličné adaptéry pre výdajný
stojan LPG. S vozidlom sa dodáva
plniaci adaptér, ktorý je uložený v
príslušnom obale a ktorý je vhodný pre
krajinu, kde sa vozidlo predáva. V
prípade, že by bolo potrebné cestovať
do inej krajiny, bude treba získať
informácie o type používaného
adaptéra.Verzie Natural Power
39)Aby ste sa dostali k plniacemu hrdlu
odskrutkujte viečko A obr. 75 otočením
vľavo. Profil hrdla na tankovanie je
univerzálneho typu, ktorý je
kompatibilný s normami „Italia“ a
„NGV1“. V niektorých európskych
štátoch sa adaptéry považujú za
NELEGÁLNE (napr. v Nemecku).
POZOR!
117)Na koniec koncovky nepridávajte
žiadny predmet/uzáver okrem toho, čo je
predpísané pre vozidlo. Použitie
nevhodných predmetov/uzáverov by mohlo
spôsobiť nárast tlaku vo vnútri nádrže, čo
by mohlo vytvoriť nebezpečné podmienky.118)K ústiu sa nepribližujte voľným
plameňom ani zapálenými cigaretami:
nebezpečenstvo požiaru. Nepribližujte sa s
tvárou príliš blízko k otvoru plniaceho
ústia nádrže, aby nedošlo k vdýchnutiu
škodlivých výparov.
119)V blízkosti tankovacieho stojana nikdy
nepoužívajte mobilné telefóny: hrozí
nebezpečenstvo požiaru.
POZOR!
38)Pre vozidlá na naftu používajte iba
motorovú naftu v súlade s Európskou
normou EN590. Používanie iných výrobkov
alebo zmesí môže nenapraviteľne poškodiť
motor s následným ukončením záruky na
spôsobené škody. Pri náhodnom
natankovaní iného typu paliva neštartujte
motor a zaistite vyprázdnenie nádrže.
Aj keď motor fungoval iba krátku chvíľu, je
nevyhnutné vyprázdniť okrem nádrže
celý palivový obeh.
39)Štítky (dodané spolu s dokumentáciou
vozidla) uvádzajú predpokladaný dátum
prvej kolaudácie/previerky tlakových nádob.
Príslušný predajcovia metánu nie sú
oprávnení plniť plynové fľaše po dobe
platnosti kolaudácie.
74F1E0565
75F1E0598
89

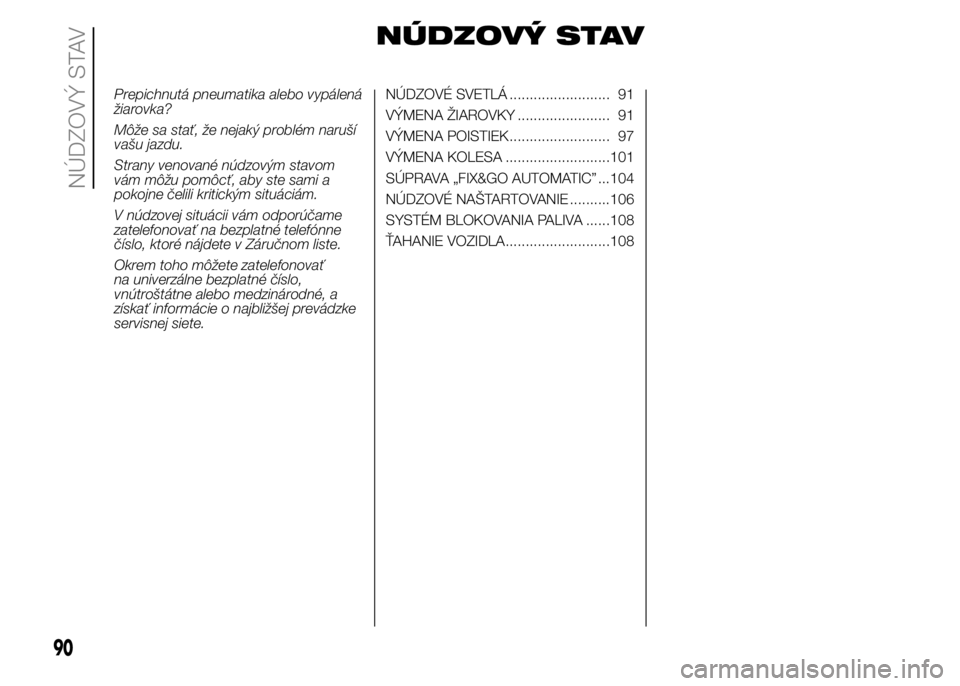

NÚDZOVÝ STAV
Prepichnutá pneumatika alebo vypálená
žiarovka?
Môže sa stať, že nejaký problém naruší
vašu jazdu.
Strany venované núdzovým stavom
vám môžu pomôcť, aby ste sami a
pokojne čelili kritickým situáciám.
V núdzovej situácii vám odporúčame
zatelefonovať na bezplatné telefónne
číslo, ktoré nájdete v Záručnom liste.
Okrem toho môžete zatelefonovať
na univerzálne bezplatné číslo,
vnútroštátne alebo medzinárodné, a
získať informácie o najbližšej prevádzke
servisnej siete.NÚDZOVÉ SVETLÁ ......................... 91
VÝMENA ŽIAROVKY ....................... 91
VÝMENA POISTIEK......................... 97
VÝMENA KOLESA ..........................101
SÚPRAVA „FIX&GO AUTOMATIC” ...104
NÚDZOVÉ NAŠTARTOVANIE ..........106
SYSTÉM BLOKOVANIA PALIVA ......108
ŤAHANIE VOZIDLA..........................108
90
NÚDZOVÝ STAV

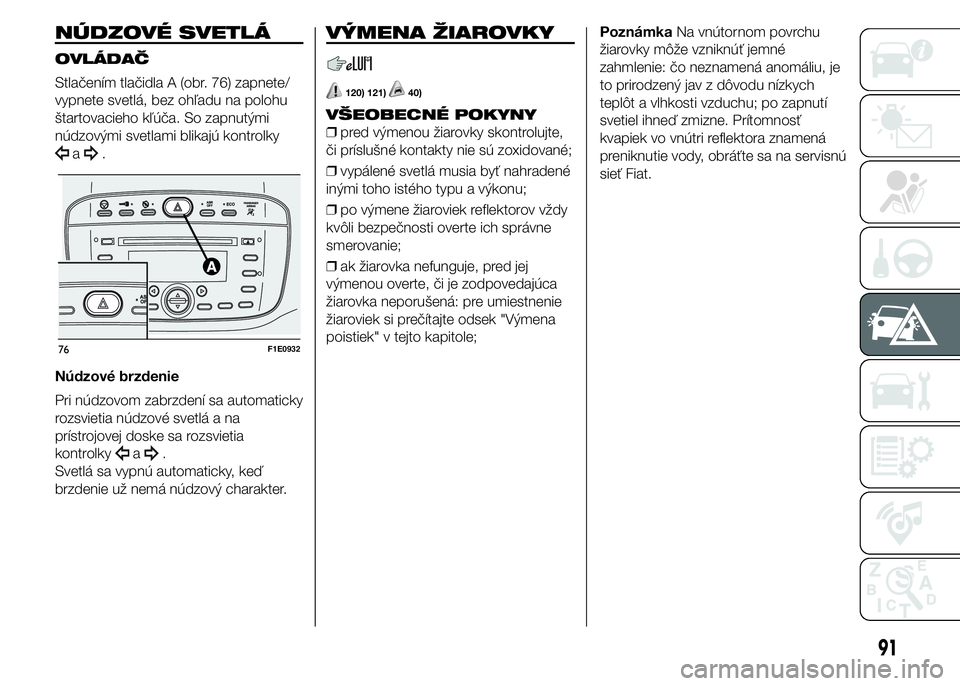

NÚDZOVÉ SVETLÁ
OVLÁDAČ
Stlačením tlačidla A (obr. 76) zapnete/
vypnete svetlá, bez ohľadu na polohu
štartovacieho kľúča. So zapnutými
núdzovými svetlami blikajú kontrolky
a.
Núdzové brzdenie
Pri núdzovom zabrzdení sa automaticky
rozsvietia núdzové svetlá a na
prístrojovej doske sa rozsvietia
kontrolky
a.
Svetlá sa vypnú automaticky, keď
brzdenie už nemá núdzový charakter.
VÝMENA ŽIAROVKY
120) 121)40)
VŠEOBECNÉ POKYNY
❒pred výmenou žiarovky skontrolujte,
či príslušné kontakty nie sú zoxidované;
❒vypálené svetlá musia byť nahradené
inými toho istého typu a výkonu;
❒po výmene žiaroviek reflektorov vždy
kvôli bezpečnosti overte ich správne
smerovanie;
❒ak žiarovka nefunguje, pred jej
výmenou overte, či je zodpovedajúca
žiarovka neporušená: pre umiestnenie
žiaroviek si prečítajte odsek "Výmena
poistiek" v tejto kapitole;PoznámkaNa vnútornom povrchu
žiarovky môže vzniknúť jemné
zahmlenie: čo neznamená anomáliu, je
to prirodzený jav z dôvodu nízkych
teplôt a vlhkosti vzduchu; po zapnutí
svetiel ihneď zmizne. Prítomnosť
kvapiek vo vnútri reflektora znamená
preniknutie vody, obráťte sa na servisnú
sieť Fiat.
76F1E0932
91

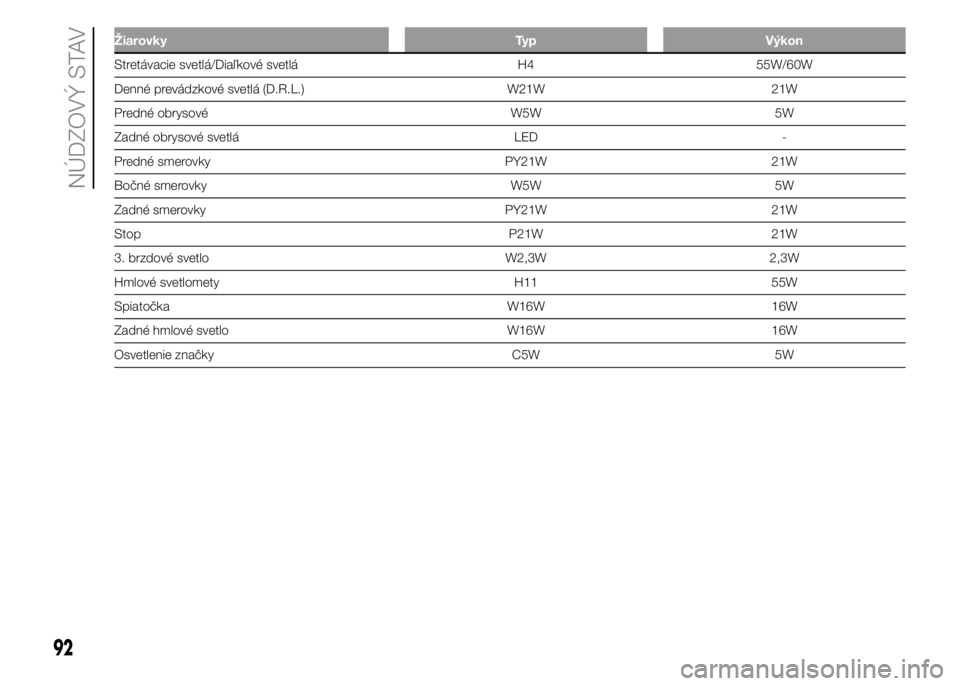

Žiarovky Typ Výkon
Stretávacie svetlá/Diaľkové svetlá H4 55W/60W
Denné prevádzkové svetlá (D.R.L.) W21W 21W
Predné obrysové W5W 5W
Zadné obrysové svetlá LED -
Predné smerovky PY21W 21W
Bočné smerovky W5W 5W
Zadné smerovky PY21W 21W
Stop P21W 21W
3. brzdové svetlo W2,3W 2,3W
Hmlové svetlomety H11 55W
Spiatočka W16W 16W
Zadné hmlové svetlo W16W 16W
Osvetlenie značky C5W 5W
92
NÚDZOVÝ STAV

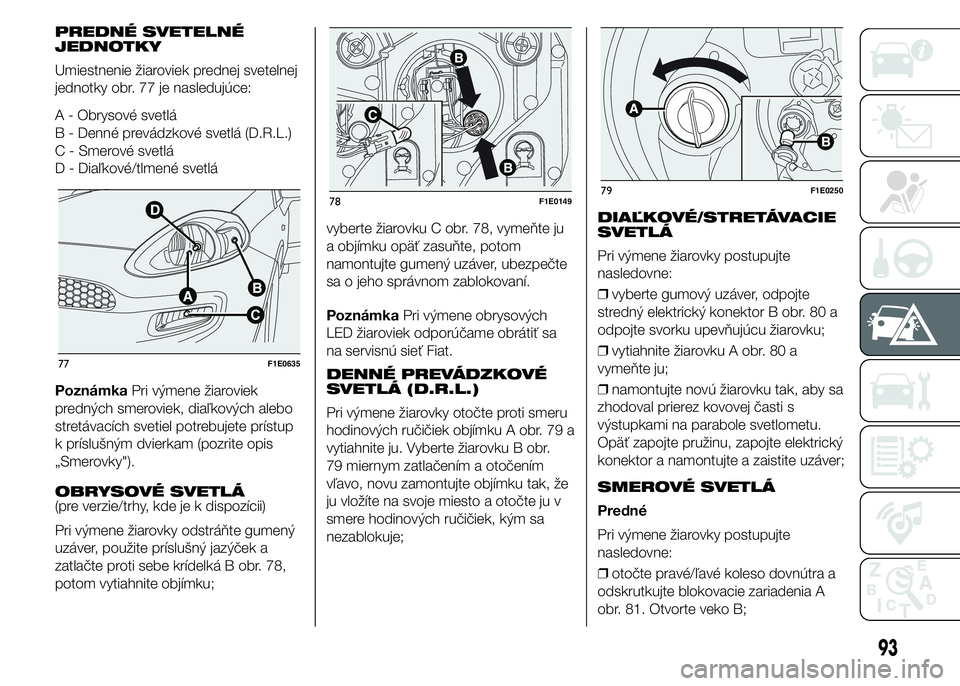

PREDNÉ SVETELNÉ
JEDNOTKY
Umiestnenie žiaroviek prednej svetelnej
jednotky obr. 77 je nasledujúce:
A - Obrysové svetlá
B - Denné prevádzkové svetlá (D.R.L.)
C - Smerové svetlá
D - Diaľkové/tlmené svetlá
PoznámkaPri výmene žiaroviek
predných smeroviek, diaľkových alebo
stretávacích svetiel potrebujete prístup
k príslušným dvierkam (pozrite opis
„Smerovky").
OBRYSOVÉ SVETLÁ
(pre verzie/trhy, kde je k dispozícii)
Pri výmene žiarovky odstráňte gumený
uzáver, použite príslušný jazýček a
zatlačte proti sebe krídelká B obr. 78,
potom vytiahnite objímku;vyberte žiarovku C obr. 78, vymeňte ju
a objímku opäť zasuňte, potom
namontujte gumený uzáver, ubezpečte
sa o jeho správnom zablokovaní.
PoznámkaPri výmene obrysových
LED žiaroviek odporúčame obrátiť sa
na servisnú sieť Fiat.
DENNÉ PREVÁDZKOVÉ
SVETLÁ (D.R.L.)
Pri výmene žiarovky otočte proti smeru
hodinových ručičiek objímku A obr. 79 a
vytiahnite ju. Vyberte žiarovku B obr.
79 miernym zatlačením a otočením
vľavo, novu zamontujte objímku tak, že
ju vložíte na svoje miesto a otočte ju v
smere hodinových ručičiek, kým sa
nezablokuje;DIAĽKOVÉ/STRETÁVACIE
SVETLÁ
Pri výmene žiarovky postupujte
nasledovne:
❒vyberte gumový uzáver, odpojte
stredný elektrický konektor B obr. 80 a
odpojte svorku upevňujúcu žiarovku;
❒vytiahnite žiarovku A obr. 80 a
vymeňte ju;
❒namontujte novú žiarovku tak, aby sa
zhodoval prierez kovovej časti s
výstupkami na parabole svetlometu.
Opäť zapojte pružinu, zapojte elektrický
konektor a namontujte a zaistite uzáver;
SMEROVÉ SVETLÁ
Predné
Pri výmene žiarovky postupujte
nasledovne:
❒otočte pravé/ľavé koleso dovnútra a
odskrutkujte blokovacie zariadenia A
obr. 81. Otvorte veko B;
77F1E0635
78F1E014979F1E0250
93

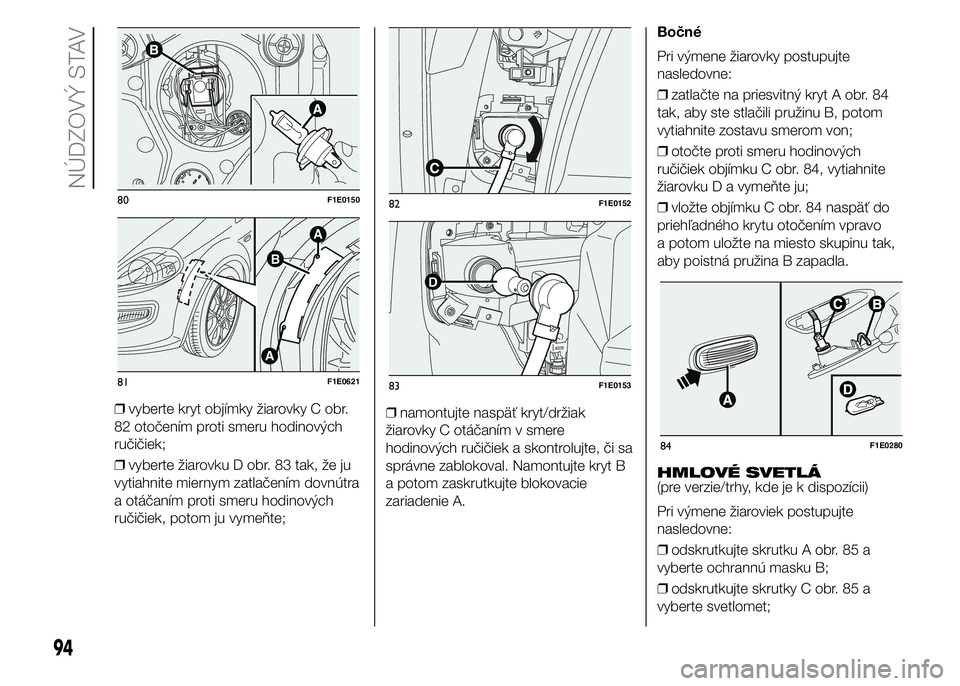

❒vyberte kryt objímky žiarovky C obr.
82 otočením proti smeru hodinových
ručičiek;
❒vyberte žiarovku D obr. 83 tak, že ju
vytiahnite miernym zatlačením dovnútra
a otáčaním proti smeru hodinových
ručičiek, potom ju vymeňte;❒namontujte naspäť kryt/držiak
žiarovky C otáčaním v smere
hodinových ručičiek a skontrolujte, či sa
správne zablokoval. Namontujte kryt B
a potom zaskrutkujte blokovacie
zariadenie A.Bočné
Pri výmene žiarovky postupujte
nasledovne:
❒zatlačte na priesvitný kryt A obr. 84
tak, aby ste stlačili pružinu B, potom
vytiahnite zostavu smerom von;
❒otočte proti smeru hodinových
ručičiek objímku C obr. 84, vytiahnite
žiarovku D a vymeňte ju;
❒vložte objímku C obr. 84 naspäť do
priehľadného krytu otočením vpravo
a potom uložte na miesto skupinu tak,
aby poistná pružina B zapadla.
HMLOVÉ SVETLÁ
(pre verzie/trhy, kde je k dispozícii)
Pri výmene žiaroviek postupujte
nasledovne:
❒odskrutkujte skrutku A obr. 85 a
vyberte ochrannú masku B;
❒odskrutkujte skrutky C obr. 85 a
vyberte svetlomet;
80F1E0150
A
A
B
81F1E0621
82F1E0152
D
83F1E0153
84F1E0280
94
NÚDZOVÝ STAV

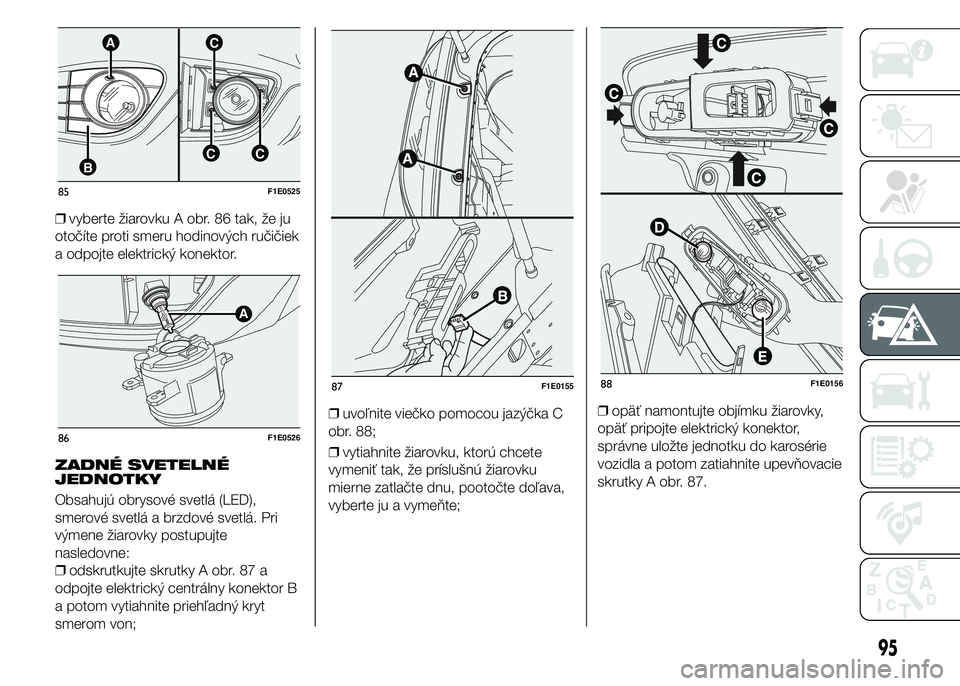

❒vyberte žiarovku A obr. 86 tak, že ju
otočíte proti smeru hodinových ručičiek
a odpojte elektrický konektor.
ZADNÉ SVETELNÉ
JEDNOTKY
Obsahujú obrysové svetlá (LED),
smerové svetlá a brzdové svetlá. Pri
výmene žiarovky postupujte
nasledovne:
❒odskrutkujte skrutky A obr. 87 a
odpojte elektrický centrálny konektor B
a potom vytiahnite priehľadný kryt
smerom von;❒uvoľnite viečko pomocou jazýčka C
obr. 88;
❒vytiahnite žiarovku, ktorú chcete
vymeniť tak, že príslušnú žiarovku
mierne zatlačte dnu, pootočte doľava,
vyberte ju a vymeňte;❒opäť namontujte objímku žiarovky,
opäť pripojte elektrický konektor,
správne uložte jednotku do karosérie
vozidla a potom zatiahnite upevňovacie
skrutky A obr. 87.
AC
BCC
85F1E0525
A
86F1E0526
87F1E015588F1E0156
95

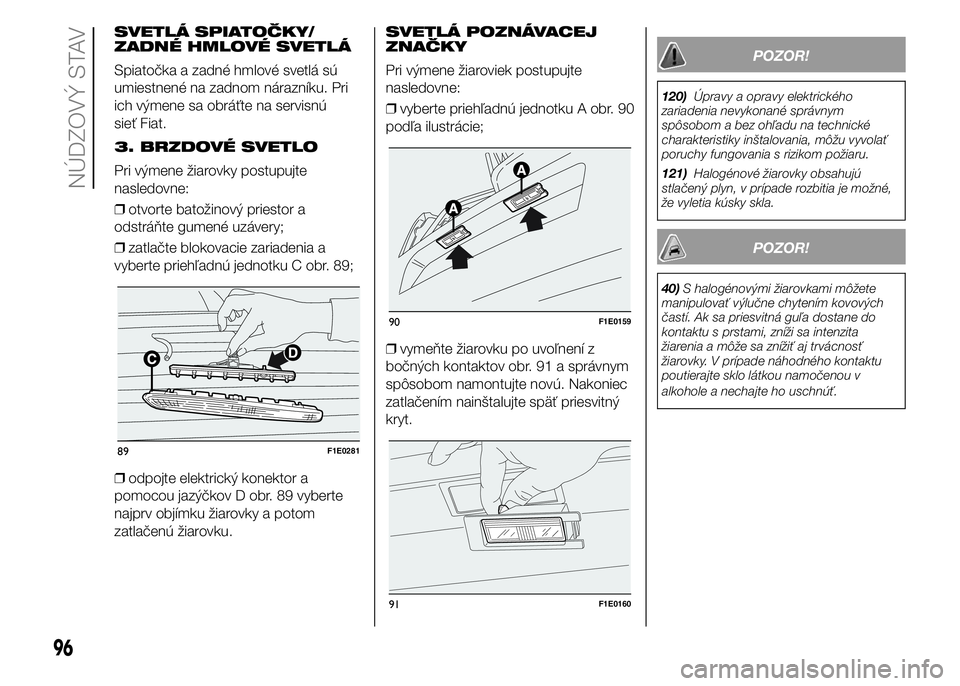

SVETLÁ SPIATOČKY/
ZADNÉ HMLOVÉ SVETLÁ
Spiatočka a zadné hmlové svetlá sú
umiestnené na zadnom nárazníku. Pri
ich výmene sa obráťte na servisnú
sieť Fiat.
3. BRZDOVÉ SVETLO
Pri výmene žiarovky postupujte
nasledovne:
❒otvorte batožinový priestor a
odstráňte gumené uzávery;
❒zatlačte blokovacie zariadenia a
vyberte priehľadnú jednotku C obr. 89;
❒odpojte elektrický konektor a
pomocou jazýčkov D obr. 89 vyberte
najprv objímku žiarovky a potom
zatlačenú žiarovku.SVETLÁ POZNÁVACEJ
ZNAČKY
Pri výmene žiaroviek postupujte
nasledovne:
❒vyberte priehľadnú jednotku A obr. 90
podľa ilustrácie;
❒vymeňte žiarovku po uvoľnení z
bočných kontaktov obr. 91 a správnym
spôsobom namontujte novú. Nakoniec
zatlačením nainštalujte späť priesvitný
kryt.
POZOR!
120)Úpravy a opravy elektrického
zariadenia nevykonané správnym
spôsobom a bez ohľadu na technické
charakteristiky inštalovania, môžu vyvolať
poruchy fungovania s rizikom požiaru.
121)Halogénové žiarovky obsahujú
stlačený plyn, v prípade rozbitia je možné,
že vyletia kúsky skla.
POZOR!
40)S halogénovými žiarovkami môžete
manipulovať výlučne chytením kovových
častí. Ak sa priesvitná guľa dostane do
kontaktu s prstami, zníži sa intenzita
žiarenia a môže sa znížiť aj trvácnosť
žiarovky. V prípade náhodného kontaktu
poutierajte sklo látkou namočenou v
alkohole a nechajte ho uschnúť.
89F1E0281
90F1E0159
91F1E0160
96
NÚDZOVÝ STAV

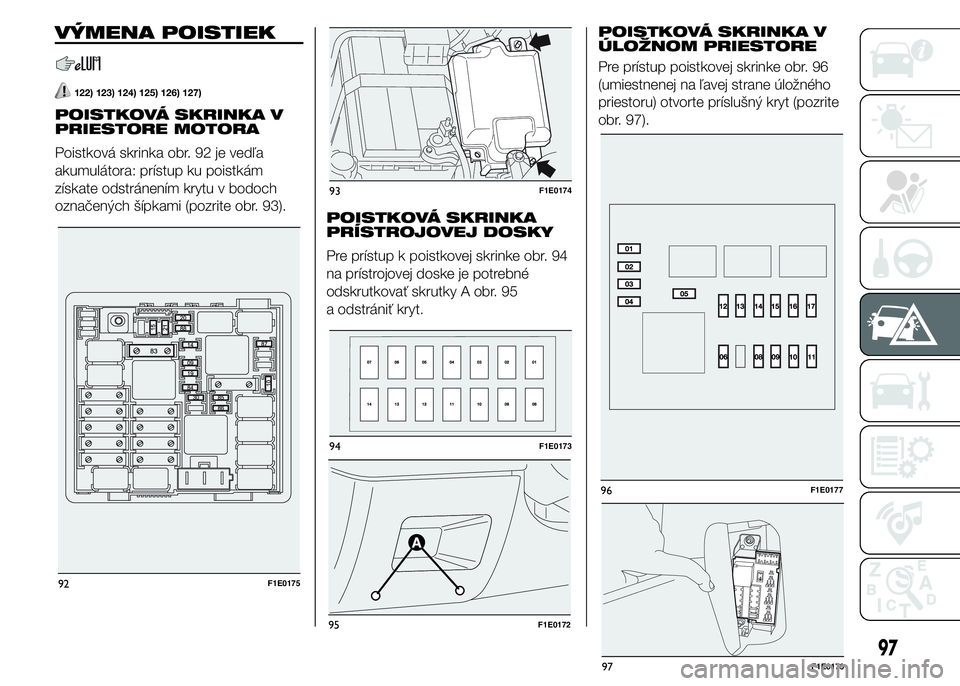

VÝMENA POISTIEK
122) 123) 124) 125) 126) 127)
POISTKOVÁ SKRINKA V
PRIESTORE MOTORA
Poistková skrinka obr. 92 je vedľa
akumulátora: prístup ku poistkám
získate odstránením krytu v bodoch
označených šípkami (pozrite obr. 93).
POISTKOVÁ SKRINKA
PRÍSTROJOVEJ DOSKY
Pre prístup k poistkovej skrinke obr. 94
na prístrojovej doske je potrebné
odskrutkovať skrutky A obr. 95
a odstrániť kryt.
92F1E0175
93F1E0174
94F1E0173
95F1E0172
96F1E0177
97
POISTKOVÁ SKRINKA V
ÚLOŽNOM PRIESTORE
Pre prístup poistkovej skrinke obr. 96
(umiestnenej na ľavej strane úložného
priestoru) otvorte príslušný kryt (pozrite
obr. 97).
97F1E0176

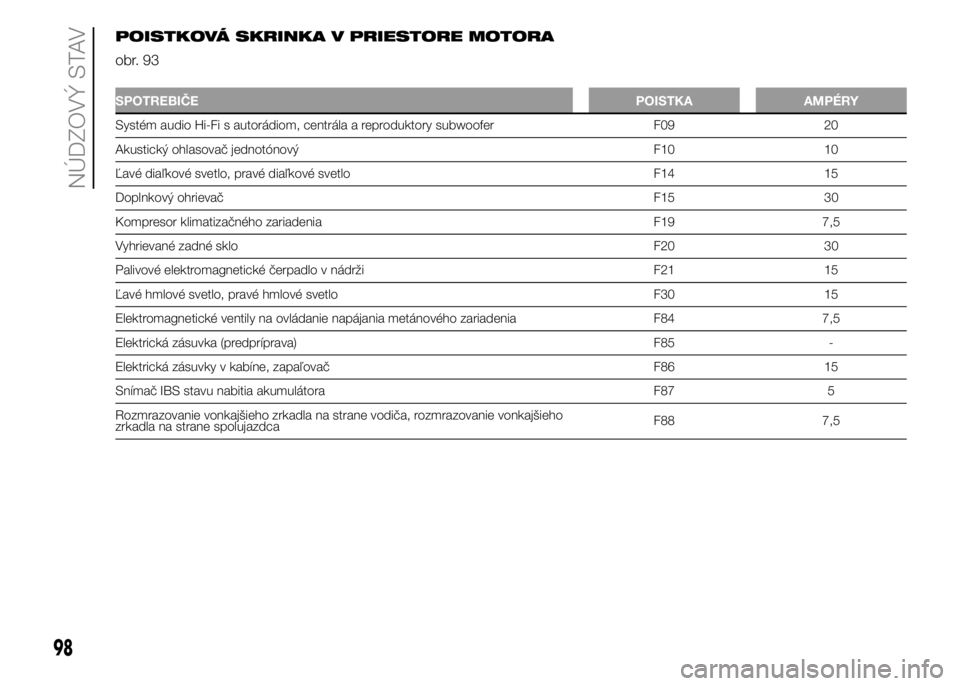

POISTKOVÁ SKRINKA V PRIESTORE MOTORA
obr. 93
SPOTREBIČEPOISTKA AMPÉRY
Systém audio Hi-Fi s autorádiom, centrála a reproduktory subwoofer F09 20
Akustický ohlasovač jednotónový F10 10
Ľavé diaľkové svetlo, pravé diaľkové svetlo F14 15
Doplnkový ohrievačF15 30
Kompresor klimatizačného zariadenia F19 7,5
Vyhrievané zadné skloF20 30
Palivové elektromagnetické čerpadlo v nádrži F21 15
Ľavé hmlové svetlo, pravé hmlové svetlo F30 15
Elektromagnetické ventily na ovládanie napájania metánového zariadenia F84 7,5
Elektrická zásuvka (predpríprava) F85 -
Elektrická zásuvky v kabíne, zapaľovač F86 15
Snímač IBS stavu nabitia akumulátora F87 5
Rozmrazovanie vonkajšieho zrkadla na strane vodiča, rozmrazovanie vonkajšieho
zrkadla na strane spolujazdcaF88 7,5
98
NÚDZOVÝ STAV
