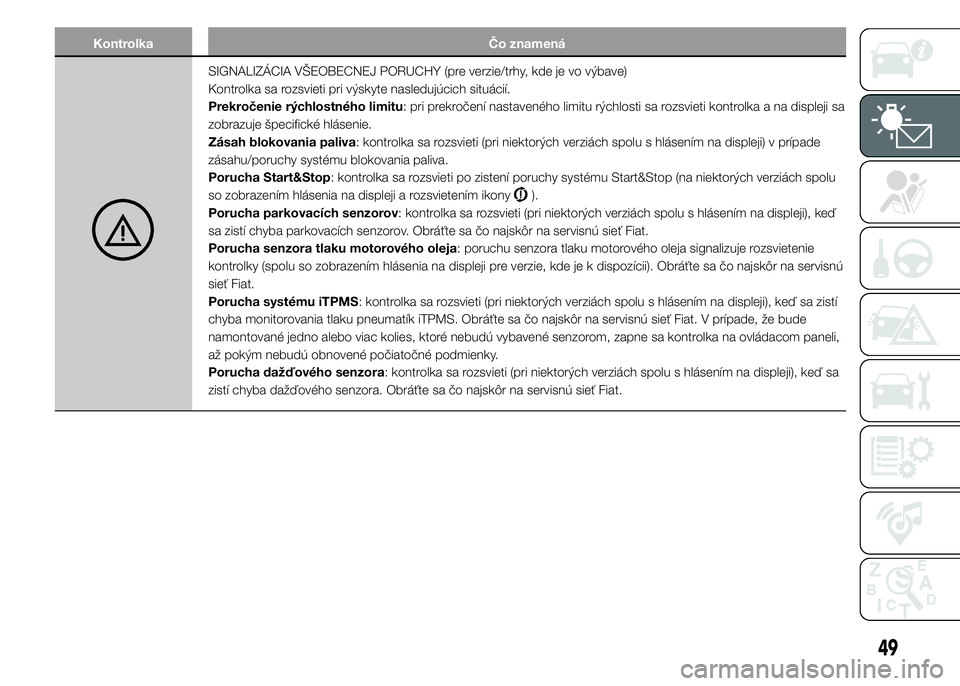

Kontrolka Čo znamená
SIGNALIZÁCIA VŠEOBECNEJ PORUCHY (pre verzie/trhy, kde je vo výbave)
Kontrolka sa rozsvieti pri výskyte nasledujúcich situácií.
Prekročenie rýchlostného limitu: pri prekročení nastaveného limitu rýchlosti sa rozsvieti kontrolka a na displeji sa
zobrazuje špecifické hlásenie.
Zásah blokovania paliva: kontrolka sa rozsvieti (pri niektorých verziách spolu s hlásením na displeji) v prípade
zásahu/poruchy systému blokovania paliva.
Porucha Start&Stop: kontrolka sa rozsvieti po zistení poruchy systému Start&Stop (na niektorých verziách spolu
so zobrazením hlásenia na displeji a rozsvietením ikony
).
Porucha parkovacích senzorov: kontrolka sa rozsvieti (pri niektorých verziách spolu s hlásením na displeji), keď
sa zistí chyba parkovacích senzorov. Obráťte sa čo najskôr na servisnú sieť Fiat.
Porucha senzora tlaku motorového oleja: poruchu senzora tlaku motorového oleja signalizuje rozsvietenie
kontrolky (spolu so zobrazením hlásenia na displeji pre verzie, kde je k dispozícii). Obráťte sa čo najskôr na servisnú
sieť Fiat.
Porucha systému iTPMS: kontrolka sa rozsvieti (pri niektorých verziách spolu s hlásením na displeji), keď sa zistí
chyba monitorovania tlaku pneumatík iTPMS. Obráťte sa čo najskôr na servisnú sieť Fiat. V prípade, že bude
namontované jedno alebo viac kolies, ktoré nebudú vybavené senzorom, zapne sa kontrolka na ovládacom paneli,
až pokým nebudú obnovené počiatočné podmienky.
Porucha dažďového senzora: kontrolka sa rozsvieti (pri niektorých verziách spolu s hlásením na displeji), keď sa
zistí chyba dažďového senzora. Obráťte sa čo najskôr na servisnú sieť Fiat.
49

Kontrolka Čo znamená

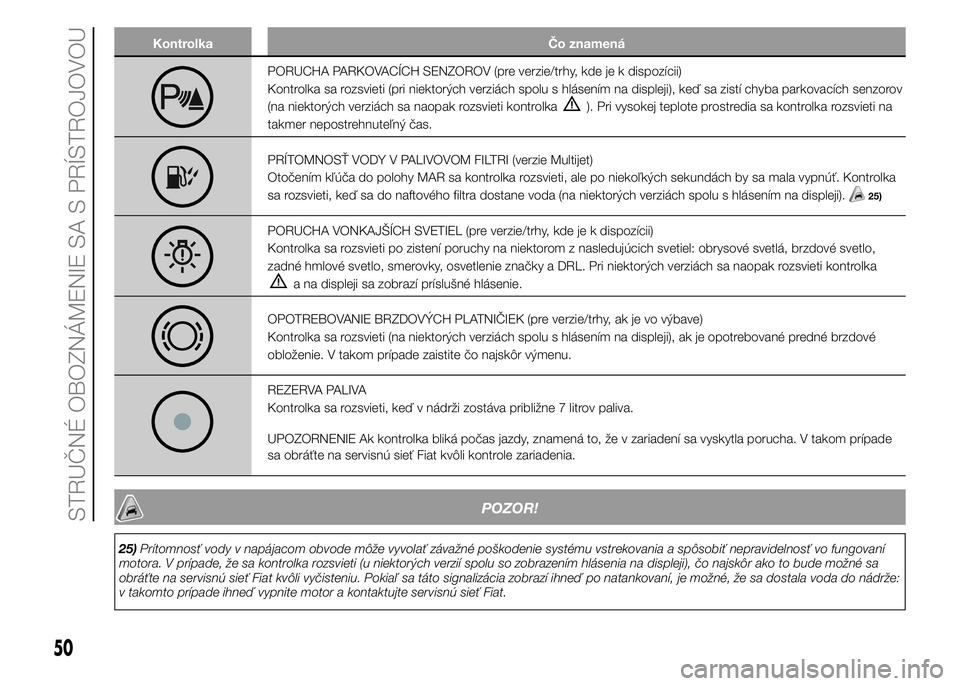

PORUCHA PARKOVACÍCH SENZOROV (pre verzie/trhy, kde je k dispozícii)
Kontrolka sa rozsvieti (pri niektorých verziách spolu s hlásením na displeji), keď sa zistí chyba parkovacích senzorov
(na niektorých verziách sa naopak rozsvieti kontrolka
). Pri vysokej teplote prostredia sa kontrolka rozsvieti na
takmer nepostrehnuteľný čas.
PRÍTOMNOSŤ VODY V PALIVOVOM FILTRI (verzie Multijet)
Otočením kľúča do polohy MAR sa kontrolka rozsvieti, ale po niekoľkých sekundách by sa mala vypnúť. Kontrolka
sa rozsvieti, keď sa do naftového filtra dostane voda (na niektorých verziách spolu s hlásením na displeji).
25)
PORUCHA VONKAJŠÍCH SVETIEL (pre verzie/trhy, kde je k dispozícii)
Kontrolka sa rozsvieti po zistení poruchy na niektorom z nasledujúcich svetiel: obrysové svetlá, brzdové svetlo,
zadné hmlové svetlo, smerovky, osvetlenie značky a DRL. Pri niektorých verziách sa naopak rozsvieti kontrolka
a na displeji sa zobrazí príslušné hlásenie.
OPOTREBOVANIE BRZDOVÝCH PLATNIČIEK (pre verzie/trhy, ak je vo výbave)
Kontrolka sa rozsvieti (na niektorých verziách spolu s hlásením na displeji), ak je opotrebované predné brzdové
obloženie. V takom prípade zaistite čo najskôr výmenu.
REZERVA PALIVA
Kontrolka sa rozsvieti, keď v nádrži zostáva približne 7 litrov paliva.
UPOZORNENIE Ak kontrolka bliká počas jazdy, znamená to, že v zariadení sa vyskytla porucha. V takom prípade
sa obráťte na servisnú sieť Fiat kvôli kontrole zariadenia.
POZOR!
25)Prítomnosť vody v napájacom obvode môže vyvolať závažné poškodenie systému vstrekovania a spôsobiť nepravidelnosť vo fungovaní
motora. V prípade, že sa kontrolka rozsvieti (u niektorých verzií spolu so zobrazením hlásenia na displeji), čo najskôr ako to bude možné sa
obráťte na servisnú sieť Fiat kvôli vyčisteniu. Pokiaľ sa táto signalizácia zobrazí ihneď po natankovaní, je možné, že sa dostala voda do nádrže:
v takomto prípade ihneď vypnite motor a kontaktujte servisnú sieť Fiat.
50
STRUČNÉ OBOZNÁMENIE SA S PRÍSTROJOVOU

Kontrolka Čo znamená

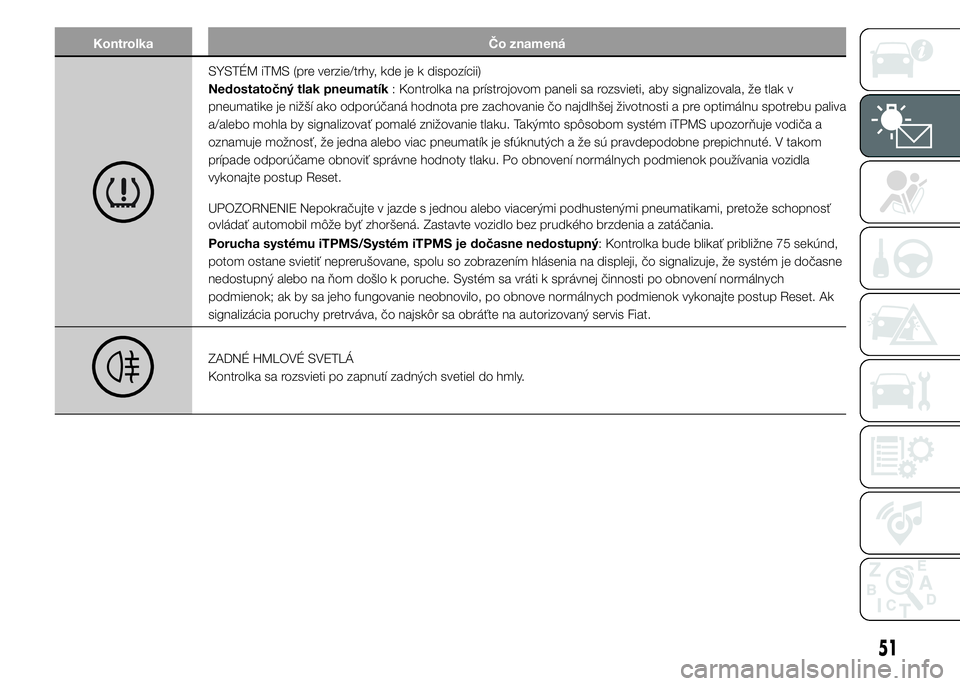

SYSTÉM iTMS (pre verzie/trhy, kde je k dispozícii)
Nedostatočný tlak pneumatík: Kontrolka na prístrojovom paneli sa rozsvieti, aby signalizovala, že tlak v
pneumatike je nižší ako odporúčaná hodnota pre zachovanie čo najdlhšej životnosti a pre optimálnu spotrebu paliva
a/alebo mohla by signalizovať pomalé znižovanie tlaku. Takýmto spôsobom systém iTPMS upozorňuje vodiča a
oznamuje možnosť, že jedna alebo viac pneumatík je sfúknutých a že sú pravdepodobne prepichnuté. V takom
prípade odporúčame obnoviť správne hodnoty tlaku. Po obnovení normálnych podmienok používania vozidla
vykonajte postup Reset.
UPOZORNENIE Nepokračujte v jazde s jednou alebo viacerými podhustenými pneumatikami, pretože schopnosť
ovládať automobil môže byť zhoršená. Zastavte vozidlo bez prudkého brzdenia a zatáčania.
Porucha systému iTPMS/Systém iTPMS je dočasne nedostupný: Kontrolka bude blikať približne 75 sekúnd,
potom ostane svietiť neprerušovane, spolu so zobrazením hlásenia na displeji, čo signalizuje, že systém je dočasne
nedostupný alebo na ňom došlo k poruche. Systém sa vráti k správnej činnosti po obnovení normálnych
podmienok; ak by sa jeho fungovanie neobnovilo, po obnove normálnych podmienok vykonajte postup Reset. Ak
signalizácia poruchy pretrváva, čo najskôr sa obráťte na autorizovaný servis Fiat.
ZADNÉ HMLOVÉ SVETLÁ
Kontrolka sa rozsvieti po zapnutí zadných svetiel do hmly.
51

Kontrolky zelenej farby
Kontrolka Čo znamená
ZAPNUTIE ELEKTRICKÉHO POSILŇOVAČA RIADENIE „DUALDRIVE" (pre verzie/trhy, kde je k dispozícii)
Nápis CITY na displeji sa rozsvieti po zapnutí elektrického posilňovača riadenia „Dualdrive” stlačením tlačidla na
prístrojovej doske. Opätovným stlačením tlačidla nápis CITY zhasne. Pri niektorých verziách sa zaradenie/vypnutie
posilňovača riadenia signalizuje zobrazením hlásenia na displeji.
CRUISE CONTROL (pre verzie/trhy, kde je k dispozícii)
Otočením kľúča do polohy MAR sa kontrolka rozsvieti, ale po niekoľkých sekundách by sa mala vypnúť. Kontrolka
na ovládacom paneli sa rozsvieti otočením prstenca Cruise Control do polohy ON. Pri niektorých verziách zobrazuje
displej príslušné hlásenie.
HMLOVÉ SVETLÁ
Kontrolka sa zapne aktiváciou hmlových svetiel.
OBRYSOVÉ A STRETÁVACIE SVETLÁ/FOLLOW ME HOME
Obrysové a stretávacie svetlá: kontrolka sa rozsvieti po zapnutí obrysových alebo stretávacích svetiel.
Follow me home: kontrolka sa rozsvieti, pri niektorých verziách spolu so zobrazením príslušného hlásenia na
displeji, keď sa používa zariadenie „Follow me home".
ĽAVÉ SMEROVÉ SVETLO
Kontrolka sa rozsvieti, keď sa páčka ovládania smerových svetiel (šípky) posunie smerom nadol alebo spolu s
pravou šípkou, keď stlačíte tlačidlo núdzových svetiel.
PRAVÉ SMEROVÉ SVETLO
Kontrolka sa rozsvieti, keď sa páčka ovládania smerových svetiel (šípky) posunie smerom nahor alebo keď spolu s
ľavou šípkou stlačte tlačidlo núdzových svetiel.
52
STRUČNÉ OBOZNÁMENIE SA S PRÍSTROJOVOU

Kontrolka Čo znamená

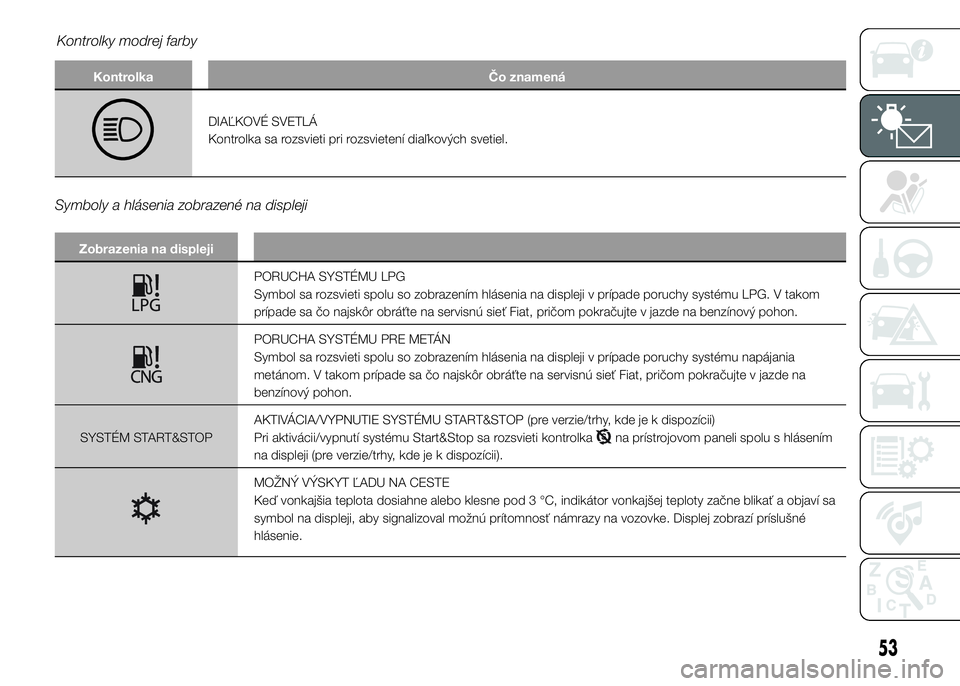

DIAĽKOVÉ SVETLÁ
Kontrolka sa rozsvieti pri rozsvietení diaľkových svetiel.
Symboly a hlásenia zobrazené na displeji
Zobrazenia na displeji
PORUCHA SYSTÉMU LPG
Symbol sa rozsvieti spolu so zobrazením hlásenia na displeji v prípade poruchy systému LPG. V takom
prípade sa čo najskôr obráťte na servisnú sieť Fiat, pričom pokračujte v jazde na benzínový pohon.
PORUCHA SYSTÉMU PRE METÁN
Symbol sa rozsvieti spolu so zobrazením hlásenia na displeji v prípade poruchy systému napájania
metánom. V takom prípade sa čo najskôr obráťte na servisnú sieť Fiat, pričom pokračujte v jazde na
benzínový pohon.
SYSTÉM START&STOPAKTIVÁCIA/VYPNUTIE SYSTÉMU START&STOP (pre verzie/trhy, kde je k dispozícii)
Pri aktivácii/vypnutí systému Start&Stop sa rozsvieti kontrolka
na prístrojovom paneli spolu s hlásením
na displeji (pre verzie/trhy, kde je k dispozícii).
MOŽNÝ VÝSKYT ĽADU NA CESTE
Keď vonkajšia teplota dosiahne alebo klesne pod 3 °C, indikátor vonkajšej teploty začne blikať a objaví sa
symbol na displeji, aby signalizoval možnú prítomnosť námrazy na vozovke. Displej zobrazí príslušné
hlásenie.
53
Kontrolky modrej farby

Zobrazenia na displeji

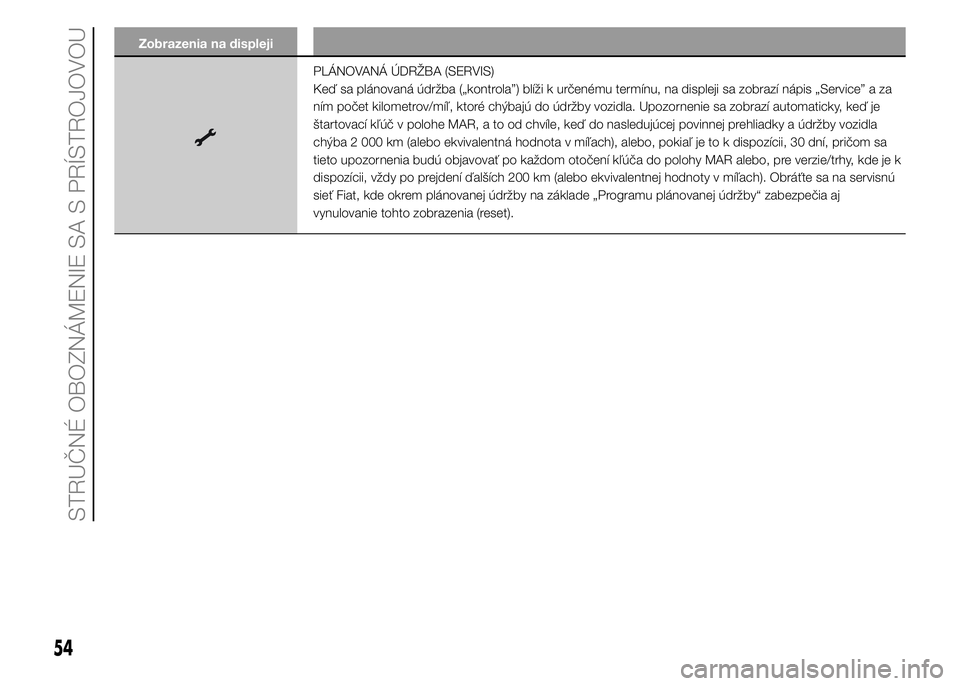

PLÁNOVANÁ ÚDRŽBA (SERVIS)
Keď sa plánovaná údržba („kontrola”) blíži k určenému termínu, na displeji sa zobrazí nápis „Service” a za
ním počet kilometrov/míľ, ktoré chýbajú do údržby vozidla. Upozornenie sa zobrazí automaticky, keď je
štartovací kľúč v polohe MAR, a to od chvíle, keď do nasledujúcej povinnej prehliadky a údržby vozidla
chýba 2 000 km (alebo ekvivalentná hodnota v míľach), alebo, pokiaľ je to k dispozícii, 30 dní, pričom sa
tieto upozornenia budú objavovať po každom otočení kľúča do polohy MAR alebo, pre verzie/trhy, kde je k
dispozícii, vždy po prejdení ďalších 200 km (alebo ekvivalentnej hodnoty v míľach). Obráťte sa na servisnú
sieť Fiat, kde okrem plánovanej údržby na základe „Programu plánovanej údržby“ zabezpečia aj
vynulovanie tohto zobrazenia (reset).
54
STRUČNÉ OBOZNÁMENIE SA S PRÍSTROJOVOU

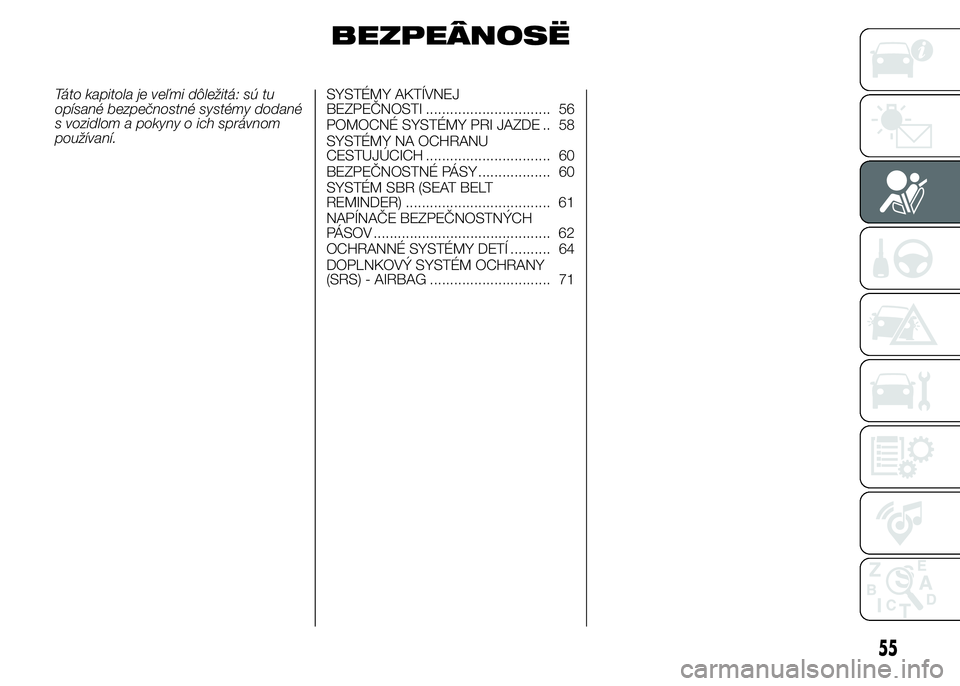

BEZPEÂNOSË
Táto kapitola je veľmi dôležitá: sú tu
opísané bezpečnostné systémy dodané
s vozidlom a pokyny o ich správnom
používaní.SYSTÉMY AKTÍVNEJ
BEZPEČNOSTI ............................... 56
POMOCNÉ SYSTÉMY PRI JAZDE .. 58
SYSTÉMY NA OCHRANU
CESTUJÚCICH ............................... 60
BEZPEČNOSTNÉ PÁSY .................. 60
SYSTÉM SBR (SEAT BELT
REMINDER) .................................... 61
NAPÍNAČE BEZPEČNOSTNÝCH
PÁSOV ............................................ 62
OCHRANNÉ SYSTÉMY DETÍ .......... 64
DOPLNKOVÝ SYSTÉM OCHRANY
(SRS) - AIRBAG .............................. 71
55

SYSTÉMY AKTÍVNEJ
BEZPEČNOSTI
SYSTÉM ABS (Anti-Lock
Braking System)
Je to systém, doplňujúca súčasť
brzdného zariadenia, ktorý zabraňuje
pri rôznych podmienkach stavu
vozovky a intenzite brzdenia,
zablokovaniu a následnému šmyku
jedného alebo viacerých kolies, pričom
týmto spôsobom zaručuje kontrolu
nad vozidlom aj pri núdzovom brzdení.
Systém ABS zahŕňa aj systémy: EBD
(Electronic Braking Force Distribution) a
HBA (Hydraulic Brake Assist).
Zásah systému: prejavuje sa miernym
pulzovaním brzdového pedálu a
zvýšenou hlučnosťou: znamená to, že
treba prispôsobiť rýchlosť typu cesty,
po ktorej sa jazdí.
UPOZORNENIE Pre dosiahnutie
maximálnej efektívnosti brzdného
systému je potrebný čas na usadenie
približne 500 km: počas tohto obdobia
je potrebné nebrzdiť prudko,
opakovane a dlho.
53) 54) 55) 56) 62) 63) 64)
SYSTÉM MBA
(Mechanical Brake
Assist)
(pre verzie/trhy, kde je k dispozícii)
57)Systém, ktorý sa nedá vyradiť,
rozpozná núdzové brzdenie (na základe
rýchlosti zošliapnutia brzdového
pedála) a vodičovi zaručuje zvýšenie
pomocného brzdného hydraulického
tlaku, umožňujúc tak rýchlejší a silnejší
zásah brzdného systému.
SYSTÉM ESC (Electronic
Stability Control)
(pre verzie/trhy, kde je k dispozícii)
58) 59) 60)Je to kontrolný systém stability vozidla,
ktorý napomáha udržať kontrolu smeru
vozidla v prípade straty priľnavosti
pneumatík. Systém je schopný
rozpoznať situácie, ktoré by mohli byť
nebezpečné pre stabilitu vozidla a
zakročí automaticky, tak, že brzdí na
štyroch kolesách, tak aby poskytol
vozidlu stabilizujúci moment. Systém
ESC sa zapne automaticky pri
naštartovaní motora a nedá sa vypnúť.
Zásah systému: signalizuje ho blikanie
kontrolky
na prístrojovom paneli,
aby informovala vodiča, že vozidlo je v
kritických podmienkach vzhľadom
na stabilitu a stabilitu.SYSTÉM HH (Hill Holder)
Je súčasťou systému ESC a uľahčuje
štart v stúpaní. Aktivuje sa automaticky
pri stúpaní: vozidlo zastavené na ceste
so sklonom väčším ako 5%, zapnutým
motorom, stlačenou brzdou a
prevodovkou na voľnobeh alebo so
zaradením rýchlosti inej ako spiatočky;
dolu kopcom: vozidlo zastavené na
ceste so sklonom väčším ako 5%,
motor je naštartovaný, stlačená brzda a
zaradená spiatočka
Pri rozjazde udrží riadiaca jednotka
systému ESC brzdiaci tlak na kolesách
až do dosiahnutia krútiaceho momentu
motora potrebného pre rozjazd alebo,
v každom prípade maximálne 2
sekundy, čím umožní pohodlné
presunutie pravej nohy z pedálu brzdy
na pedál plynu. Ak si po ubehnutí danej
doby nenaštartoval, systém sa
automaticky vypne a postupne uvoľní
brzdný tlak. V priebehu tejto fázy
uvoľnenia sa dá počuť obvyklý zvuk
mechanického uvoľnenia bŕzd, ktoré
znamená bezprostredný pohyb vozidla.
POZNÁMKA Systém Hill Holder nie je
aktívny pri zatiahnutej ručnej brzde.
56
BEZPEÂNOSË

UPOZORNENIE Systém Hill Holder nie
je ručná brzda, preto neopúšťajte
vozidlo bez toho, aby ste zatiahli ručnú
brzdu, aby ste vypli motor a zaradili
prvý rýchlostný stupeň, aby ostalo
vozidlo pri parkovaní v bezpečí.
SYSTÉM ASR (AntiSlip
Regulation)
60) 61)Je súčasťou systému ESC. Zasiahne
automaticky znížením výkonu
prenášaného od motora v prípade
prešmykovania hnacích kolies, pri strate
stability na mokrom povrchu
(acquaplaning), pri zrýchlení na
šmykľavom povrchu, na snehu alebo
poľadovici a pod.. V závislosti od
podmienok šmýkania sa aktivujú dva
rôzne systémy riadenia: ak sa
prešmykovanie týka oboch hnacích
kolies, ASR zasiahne redukciou výkonu
prenášaného od motora, zatiaľ čo v
prípade, že prešmykuje iba jedno
hnacie koleso, zasiahne automaticky
brzdením prešmykujúceho kolesa.
Zapnutie/ vypnutie systému
ASR sa zapína automaticky pri každom
naštartovaní motora. Počas jazdy je
možné systém ASR vypnúť a opäť
zapnúť stlačením tlačidla ASR OFF obr.
45.Vypnutie systému sa signalizuje
zapnutím LED kontrolky na samotnom
tlačidle a, pri niektorých verziách,
zobrazením príslušného hlásenia na
displeji.
Po vypnutí ASR počas jazdy sa tento
systém automaticky znovu zapne
pri následnom naštartovaní motora. Pri
jazde na zasneženej ploche s reťazmi
je lepšie vypnúť ASR: za týchto
podmienok sa pri rozjazde dosiahne
vyšší účinok.
POZOR!
53)Systém ABS čo najlepšie využíva
možnú priľnavosť, ale nie je schopný ju
zvýšiť; je potrebná preto v každom prípade
opatrnosť na šmykľavých povrchoch, bez
neopodstatneného rizika.54)Keď sa aktivuje ABS pocítite pulzovanie
na brzdovom pedále, neuvoľňujte pedál,
ale držte ho dobre stlačený; tak zabrzdíte s
najmenšou brzdnou dráhou vzhľadom na
podmienky cestného povrchu.
55)Ak sa aktivuje ABS, je to znak, že sa
dosahuje hranica priľnavosti medzi
pneumatikami a cestným povrchom: treba
spomaliť, aby sa jazda prispôsobila
povrchu vozovky.
56)V prípade rozsvietenia kontrolky
na
prístrojovom paneli /spolu s hlásením na
multifunkčnom displeji, pre verzie/trhy, kde
je k dispozícii) vozidlo okamžite zastavte
a obráťte sa na najbližší servis servisnej
siete Fiat. Prípadná strata kvapaliny z
hydraulického zariadenia, fakticky, ohrozuje
fungovanie brzdného zariadenia, ako
tradičného, tak aj antiblokovacieho
systému kolies.
57)Keď zasiahne systém Mechanical
Brake Assist, je možné spozorovať hluk
pochádzajúci zo systému. Tento jav
považujte za normálny. Počas brzdenia v
každom prípade udržiavajte brzdový pedál
dobre stlačený.
58)Na zaistenie správneho fungovania
systému ESC a ASR je nevyhnutné, aby
boli pneumatiky na vozidle rovnakej značky
a typu na všetkých kolesách, aby boli v
dokonalom stave a, predovšetkým, aby
zodpovedali predpísanému typu a
rozmerom.
59)Počas prípadného použitia náhradného
kolesa systém ESC naďalej funguje. Majte
však na pamäti, že rezervné koleso má
menšie rozmery ako normálna pneumatika,
a preto má menšiu priľnavosť ako ostatné
pneumatiky na vozidle.45F1E0940
57

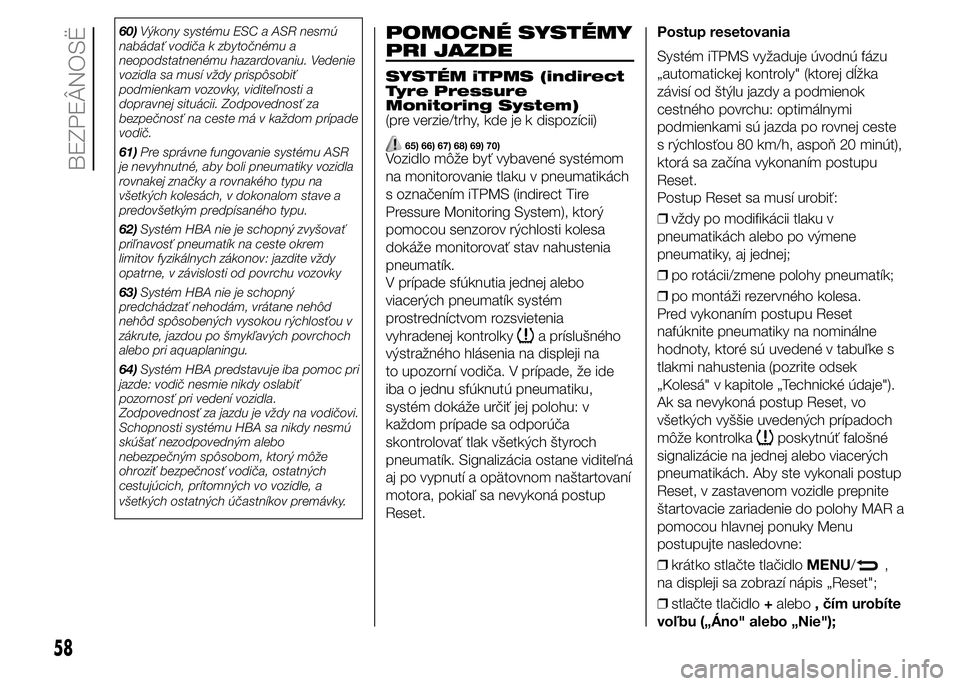

60)Výkony systému ESC a ASR nesmú
nabádať vodiča k zbytočnému a
neopodstatnenému hazardovaniu. Vedenie
vozidla sa musí vždy prispôsobiť
podmienkam vozovky, viditeľnosti a
dopravnej situácii. Zodpovednosť za
bezpečnosť na ceste má v každom prípade
vodič.
61)Pre správne fungovanie systému ASR
je nevyhnutné, aby boli pneumatiky vozidla
rovnakej značky a rovnakého typu na
všetkých kolesách, v dokonalom stave a
predovšetkým predpísaného typu.
62)Systém HBA nie je schopný zvyšovať
priľnavosť pneumatík na ceste okrem
limitov fyzikálnych zákonov: jazdite vždy
opatrne, v závislosti od povrchu vozovky
63)Systém HBA nie je schopný
predchádzať nehodám, vrátane nehôd
nehôd spôsobených vysokou rýchlosťou v
zákrute, jazdou po šmykľavých povrchoch
alebo pri aquaplaningu.
64)Systém HBA predstavuje iba pomoc pri
jazde: vodič nesmie nikdy oslabiť
pozornosť pri vedení vozidla.
Zodpovednosť za jazdu je vždy na vodičovi.
Schopnosti systému HBA sa nikdy nesmú
skúšať nezodpovedným alebo
nebezpečným spôsobom, ktorý môže
ohroziť bezpečnosť vodiča, ostatných
cestujúcich, prítomných vo vozidle, a
všetkých ostatných účastníkov premávky.POMOCNÉ SYSTÉMY
PRI JAZDE
SYSTÉM iTPMS (indirect
Tyre Pressure
Monitoring System)
(pre verzie/trhy, kde je k dispozícii)
65) 66) 67) 68) 69) 70)Vozidlo môže byť vybavené systémom
na monitorovanie tlaku v pneumatikách
s označením iTPMS (indirect Tire
Pressure Monitoring System), ktorý
pomocou senzorov rýchlosti kolesa
dokáže monitorovať stav nahustenia
pneumatík.
V prípade sfúknutia jednej alebo
viacerých pneumatík systém
prostredníctvom rozsvietenia
vyhradenej kontrolky
a príslušného
výstražného hlásenia na displeji na
to upozorní vodiča. V prípade, že ide
iba o jednu sfúknutú pneumatiku,
systém dokáže určiť jej polohu: v
každom prípade sa odporúča
skontrolovať tlak všetkých štyroch
pneumatík. Signalizácia ostane viditeľná
aj po vypnutí a opätovnom naštartovaní
motora, pokiaľ sa nevykoná postup
Reset.Postup resetovania
Systém iTPMS vyžaduje úvodnú fázu
„automatickej kontroly" (ktorej dĺžka
závisí od štýlu jazdy a podmienok
cestného povrchu: optimálnymi
podmienkami sú jazda po rovnej ceste
s rýchlosťou 80 km/h, aspoň 20 minút),
ktorá sa začína vykonaním postupu
Reset.
Postup Reset sa musí urobiť:
❒vždy po modifikácii tlaku v
pneumatikách alebo po výmene
pneumatiky, aj jednej;
❒po rotácii/zmene polohy pneumatík;
❒po montáži rezervného kolesa.
Pred vykonaním postupu Reset
nafúknite pneumatiky na nominálne
hodnoty, ktoré sú uvedené v tabuľke s
tlakmi nahustenia (pozrite odsek
„Kolesá" v kapitole „Technické údaje").
Ak sa nevykoná postup Reset, vo
všetkých vyššie uvedených prípadoch
môže kontrolka
poskytnúť falošné
signalizácie na jednej alebo viacerých
pneumatikách. Aby ste vykonali postup
Reset, v zastavenom vozidle prepnite
štartovacie zariadenie do polohy MAR a
pomocou hlavnej ponuky Menu
postupujte nasledovne:
❒krátko stlačte tlačidloMENU/
,
na displeji sa zobrazí nápis „Reset";
❒stlačte tlačidlo+alebo, čím urobíte
voľbu („Áno" alebo „Nie");
58
BEZPEÂNOSË
