FIAT PUNTO 2017 Käyttö- ja huolto-ohjekirja (in in Finnish)

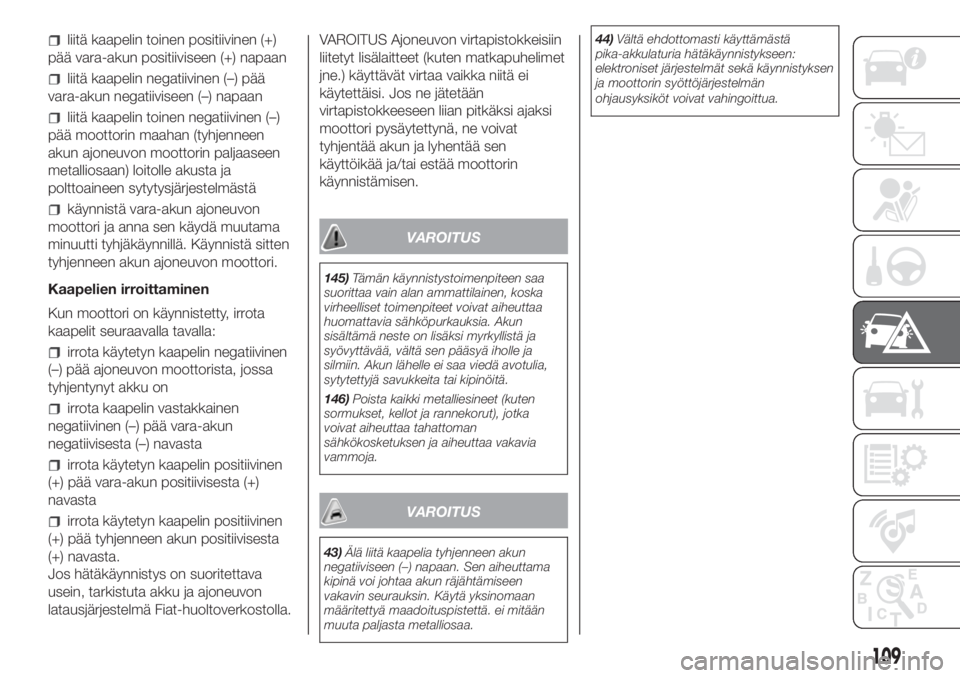

liitä kaapelin toinen positiivinen (+)
pää vara-akun positiiviseen (+) napaan
liitä kaapelin negatiivinen (–) pää
vara-akun negatiiviseen (–) napaan
liitä kaapelin toinen negatiivinen (–)
pää moottorin maahan (tyhjenneen
akun ajoneuvon moottorin paljaaseen
metalliosaan) loitolle akusta ja
polttoaineen sytytysjärjestelmästä
käynnistä vara-akun ajoneuvon
moottori ja anna sen käydä muutama
minuutti tyhjäkäynnillä. Käynnistä sitten
tyhjenneen akun ajoneuvon moottori.
Kaapelien irroittaminen
Kun moottori on käynnistetty, irrota
kaapelit seuraavalla tavalla:
irrota käytetyn kaapelin negatiivinen
(–) pää ajoneuvon moottorista, jossa
tyhjentynyt akku on
irrota kaapelin vastakkainen
negatiivinen (–) pää vara-akun
negatiivisesta (–) navasta
irrota käytetyn kaapelin positiivinen
(+) pää vara-akun positiivisesta (+)
navasta
irrota käytetyn kaapelin positiivinen
(+) pää tyhjenneen akun positiivisesta
(+) navasta.
Jos hätäkäynnistys on suoritettava
usein, tarkistuta akku ja ajoneuvon
latausjärjestelmä Fiat-huoltoverkostolla.VAROITUS Ajoneuvon virtapistokkeisiin
liitetyt lisälaitteet (kuten matkapuhelimet
jne.) käyttävät virtaa vaikka niitä ei
käytettäisi. Jos ne jätetään
virtapistokkeeseen liian pitkäksi ajaksi
moottori pysäytettynä, ne voivat
tyhjentää akun ja lyhentää sen
käyttöikää ja/tai estää moottorin
käynnistämisen.
VAROITUS
145)Tämän käynnistystoimenpiteen saa
suorittaa vain alan ammattilainen, koska
virheelliset toimenpiteet voivat aiheuttaa
huomattavia sähköpurkauksia. Akun
sisältämä neste on lisäksi myrkyllistä ja
syövyttävää, vältä sen pääsyä iholle ja
silmiin. Akun lähelle ei saa viedä avotulia,
sytytettyjä savukkeita tai kipinöitä.
146)Poista kaikki metalliesineet (kuten
sormukset, kellot ja rannekorut), jotka
voivat aiheuttaa tahattoman
sähkökosketuksen ja aiheuttaa vakavia
vammoja.
VAROITUS
43)Älä liitä kaapelia tyhjenneen akun
negatiiviseen (–) napaan. Sen aiheuttama
kipinä voi johtaa akun räjähtämiseen
vakavin seurauksin. Käytä yksinomaan
määritettyä maadoituspistettä. ei mitään
muuta paljasta metalliosaa.44)Vältä ehdottomasti käyttämästä
pika-akkulaturia hätäkäynnistykseen:
elektroniset järjestelmät sekä käynnistyksen
ja moottorin syöttöjärjestelmän
ohjausyksiköt voivat vahingoittua.
109

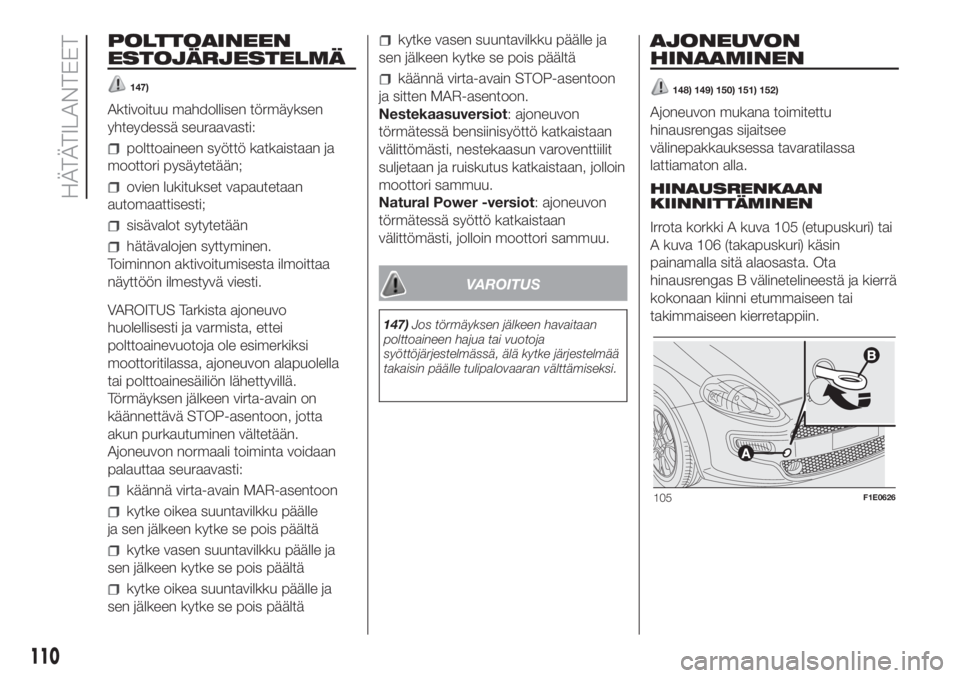

POLTTOAINEEN
ESTOJÄRJESTELMÄ
147)
Aktivoituu mahdollisen törmäyksen
yhteydessä seuraavasti:
polttoaineen syöttö katkaistaan ja
moottori pysäytetään;
ovien lukitukset vapautetaan
automaattisesti;
sisävalot sytytetään
hätävalojen syttyminen.
Toiminnon aktivoitumisesta ilmoittaa
näyttöön ilmestyvä viesti.
VAROITUS Tarkista ajoneuvo
huolellisesti ja varmista, ettei
polttoainevuotoja ole esimerkiksi
moottoritilassa, ajoneuvon alapuolella
tai polttoainesäiliön lähettyvillä.
Törmäyksen jälkeen virta-avain on
käännettävä STOP-asentoon, jotta
akun purkautuminen vältetään.
Ajoneuvon normaali toiminta voidaan
palauttaa seuraavasti:
käännä virta-avain MAR-asentoon
kytke oikea suuntavilkku päälle
ja sen jälkeen kytke se pois päältä
kytke vasen suuntavilkku päälle ja
sen jälkeen kytke se pois päältä
kytke oikea suuntavilkku päälle ja
sen jälkeen kytke se pois päältä
kytke vasen suuntavilkku päälle ja
sen jälkeen kytke se pois päältä
käännä virta-avain STOP-asentoon
ja sitten MAR-asentoon.
Nestekaasuversiot: ajoneuvon
törmätessä bensiinisyöttö katkaistaan
välittömästi, nestekaasun varoventtiilit
suljetaan ja ruiskutus katkaistaan, jolloin
moottori sammuu.
Natural Power -versiot: ajoneuvon
törmätessä syöttö katkaistaan
välittömästi, jolloin moottori sammuu.
VAROITUS
147)Jos törmäyksen jälkeen havaitaan
polttoaineen hajua tai vuotoja
syöttöjärjestelmässä, älä kytke järjestelmää
takaisin päälle tulipalovaaran välttämiseksi.
AJONEUVON
HINAAMINEN
148) 149) 150) 151) 152)
Ajoneuvon mukana toimitettu
hinausrengas sijaitsee
välinepakkauksessa tavaratilassa
lattiamaton alla.
HINAUSRENKAAN
KIINNITTÄMINEN
Irrota korkki A kuva 105 (etupuskuri) tai
A kuva 106 (takapuskuri) käsin
painamalla sitä alaosasta. Ota
hinausrengas B välinetelineestä ja kierrä
kokonaan kiinni etummaiseen tai
takimmaiseen kierretappiin.
105F1E0626
110
HÄTÄTILANTEET

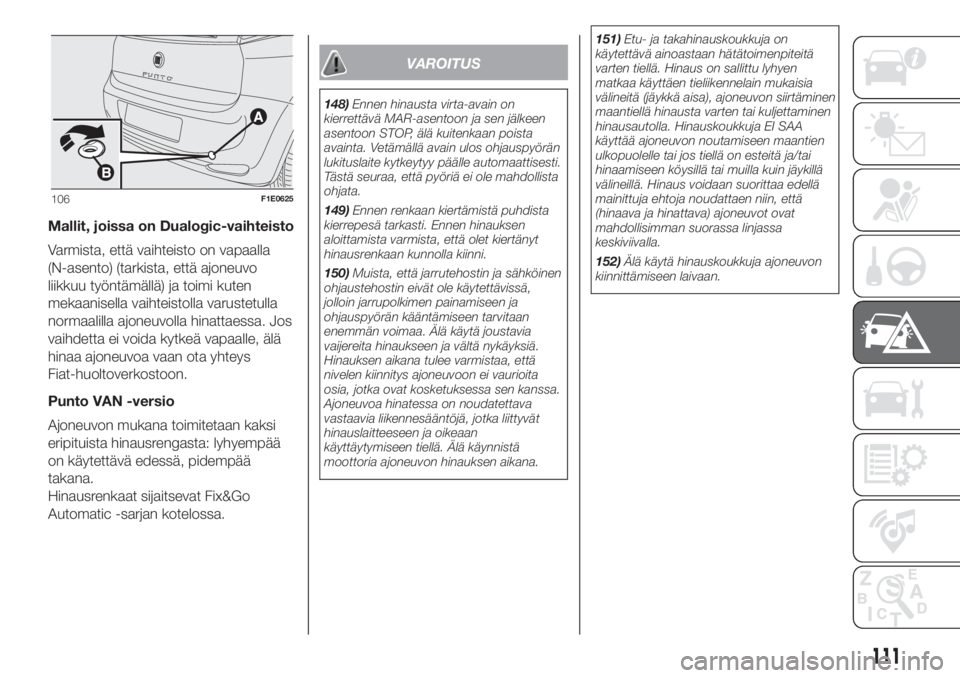

Mallit, joissa on Dualogic-vaihteisto
Varmista, että vaihteisto on vapaalla
(N-asento) (tarkista, että ajoneuvo
liikkuu työntämällä) ja toimi kuten
mekaanisella vaihteistolla varustetulla
normaalilla ajoneuvolla hinattaessa. Jos
vaihdetta ei voida kytkeä vapaalle, älä
hinaa ajoneuvoa vaan ota yhteys
Fiat-huoltoverkostoon.
Punto VAN -versio
Ajoneuvon mukana toimitetaan kaksi
eripituista hinausrengasta: lyhyempää
on käytettävä edessä, pidempää
takana.
Hinausrenkaat sijaitsevat Fix&Go
Automatic -sarjan kotelossa.
VAROITUS
148)Ennen hinausta virta-avain on
kierrettävä MAR-asentoon ja sen jälkeen
asentoon STOP, älä kuitenkaan poista
avainta. Vetämällä avain ulos ohjauspyörän
lukituslaite kytkeytyy päälle automaattisesti.
Tästä seuraa, että pyöriä ei ole mahdollista
ohjata.
149)Ennen renkaan kiertämistä puhdista
kierrepesä tarkasti. Ennen hinauksen
aloittamista varmista, että olet kiertänyt
hinausrenkaan kunnolla kiinni.
150)Muista, että jarrutehostin ja sähköinen
ohjaustehostin eivät ole käytettävissä,
jolloin jarrupolkimen painamiseen ja
ohjauspyörän kääntämiseen tarvitaan
enemmän voimaa. Älä käytä joustavia
vaijereita hinaukseen ja vältä nykäyksiä.
Hinauksen aikana tulee varmistaa, että
nivelen kiinnitys ajoneuvoon ei vaurioita
osia, jotka ovat kosketuksessa sen kanssa.
Ajoneuvoa hinatessa on noudatettava
vastaavia liikennesääntöjä, jotka liittyvät
hinauslaitteeseen ja oikeaan
käyttäytymiseen tiellä. Älä käynnistä
moottoria ajoneuvon hinauksen aikana.151)Etu- ja takahinauskoukkuja on
käytettävä ainoastaan hätätoimenpiteitä
varten tiellä. Hinaus on sallittu lyhyen
matkaa käyttäen tieliikennelain mukaisia
välineitä (jäykkä aisa), ajoneuvon siirtäminen
maantiellä hinausta varten tai kuljettaminen
hinausautolla. Hinauskoukkuja EI SAA
käyttää ajoneuvon noutamiseen maantien
ulkopuolelle tai jos tiellä on esteitä ja/tai
hinaamiseen köysillä tai muilla kuin jäykillä
välineillä. Hinaus voidaan suorittaa edellä
mainittuja ehtoja noudattaen niin, että
(hinaava ja hinattava) ajoneuvot ovat
mahdollisimman suorassa linjassa
keskiviivalla.
152)Älä käytä hinauskoukkuja ajoneuvon
kiinnittämiseen laivaan.
106F1E0625
111

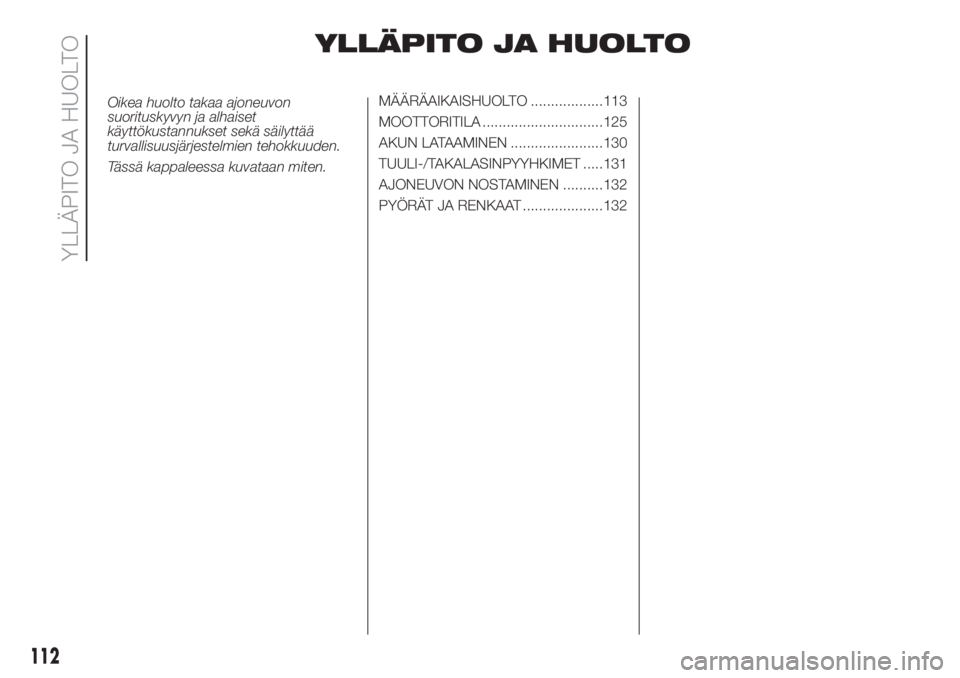

YLLÄPITO JA HUOLTO
Oikea huolto takaa ajoneuvon
suorituskyvyn ja alhaiset
käyttökustannukset sekä säilyttää
turvallisuusjärjestelmien tehokkuuden.
Tässä kappaleessa kuvataan miten.MÄÄRÄAIKAISHUOLTO ..................113
MOOTTORITILA ..............................125
AKUN LATAAMINEN .......................130
TUULI-/TAKALASINPYYHKIMET .....131
AJONEUVON NOSTAMINEN ..........132
PYÖRÄT JA RENKAAT ....................132
112
YLLÄPITO JA HUOLTO

MÄÄRÄAIKAISHUOLTO
Oikea huolto takaa ajoneuvon pitkä iän
ja optimaalisen kunnon. Tätä varten
Fiat on suunnitellut sarjan tarkastuksia
ja huoltotoimenpiteitä tietyin
kilometrilukemin sekä mahdollisia muita
määräaikaishuoltosuunnitelmassa
määritettyjä toimenpiteitä.
Ennen kunkin huoltokupongin
umpeutumista on kuitenkin suoritettava
määräaikaishuoltosuunnitelmassa
kuvatut toimet (kuten nestetasojen,
rengaspaineiden jne. säännöllinen
tarkistus).
Määräaikaishuollon toimenpiteet
suoritetaan Fiat-huoltoverkoston
toimesta määräajoin. Jos
määräaikaishuollon yhteydessä,
määritettyjen toimien lisäksi havaitaan
muita kohteita, jotka on vaihdettava
tai korjattava, ne suoritetaan ainoastaan
asiakkaan luvalla. Jos ajoneuvoa
käytetään usein perävaunujen
hinaamiseen, vähennä
määräaikaishuoltovälejä.VAROITUS Määräaikaishuollon
tarkastukset on määrittänyt valmistaja.
Näiden suorittamatta jättäminen voi
aiheuttaa takuun mitätöitymisen.
Suosittelemme ilmoittamaan Fiat-
huoltoverkostolle pienet toimintaviat
odottamatta seuraavan huoltokupongin
umpeutumista.
113

114
YLLÄPITO JA HUOLTO

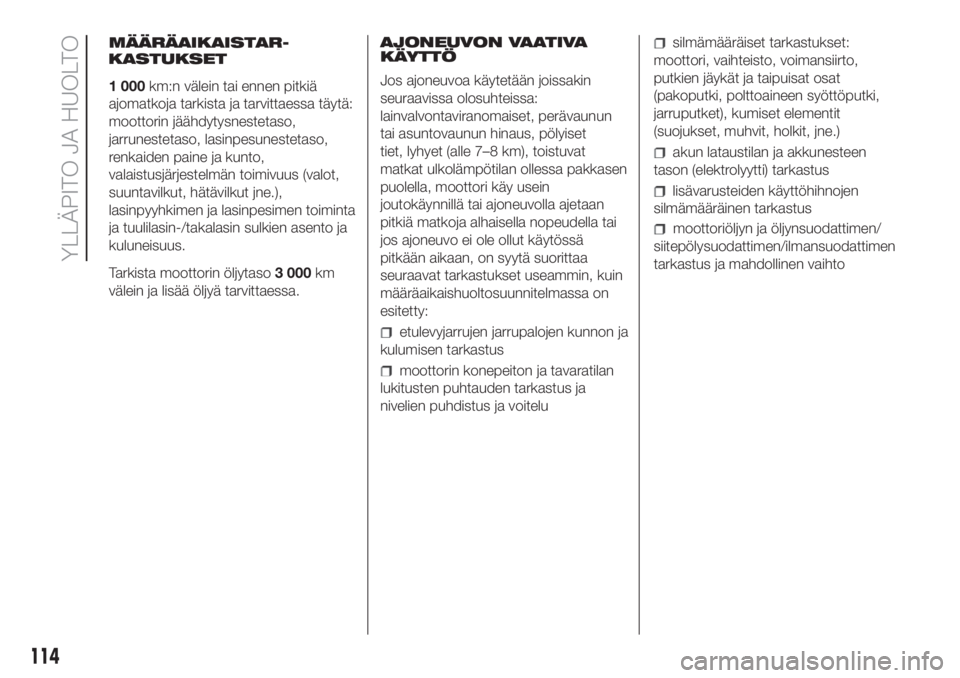

AJONEUVON VAATIVA
KÄYTTÖ
Jos ajoneuvoa käytetään joissakin
seuraavissa olosuhteissa:
lainvalvontaviranomaiset, perävaunun
tai asuntovaunun hinaus, pölyiset
tiet, lyhyet (alle 7–8 km), toistuvat
matkat ulkolämpötilan ollessa pakkasen
puolella, moottori käy usein
joutokäynnillä tai ajoneuvolla ajetaan
pitkiä matkoja alhaisella nopeudella tai
jos ajoneuvo ei ole ollut käytössä
pitkään aikaan, on syytä suorittaa
seuraavat tarkastukset useammin, kuin
määräaikaishuoltosuunnitelmassa on
esitetty:
etulevyjarrujen jarrupalojen kunnon ja
kulumisen tarkastus
moottorin konepeiton ja tavaratilan
lukitusten puhtauden tarkastus ja
nivelien puhdistus ja voitelu
silmämääräiset tarkastukset:
moottori, vaihteisto, voimansiirto,
putkien jäykät ja taipuisat osat
(pakoputki, polttoaineen syöttöputki,
jarruputket), kumiset elementit
(suojukset, muhvit, holkit, jne.)
akun lataustilan ja akkunesteen
tason (elektrolyytti) tarkastus
lisävarusteiden käyttöhihnojen
silmämääräinen tarkastus MÄÄRÄAIKAISTAR-
1 000km:n välein tai ennen pitkiä
ajomatkoja tarkista ja tarvittaessa täytä:
moottorin jäähdytysnestetaso,
jarrunestetaso, lasinpesunestetaso,
renkaiden paine ja kunto,
valaistusjärjestelmän toimivuus (valot,
suuntavilkut, hätävilkut jne.),
lasinpyyhkimen ja lasinpesimen toiminta
ja tuulilasin-/takalasin sulkien asento ja
kuluneisuus.
Tarkista moottorin öljytaso3 000km
välein ja lisää öljyä tarvittaessa. KASTUKSET
moottoriöljyn ja öljynsuodattimen/
siitepölysuodattimen/ilmansuodattimen
tarkastus ja mahdollinen vaihto

115

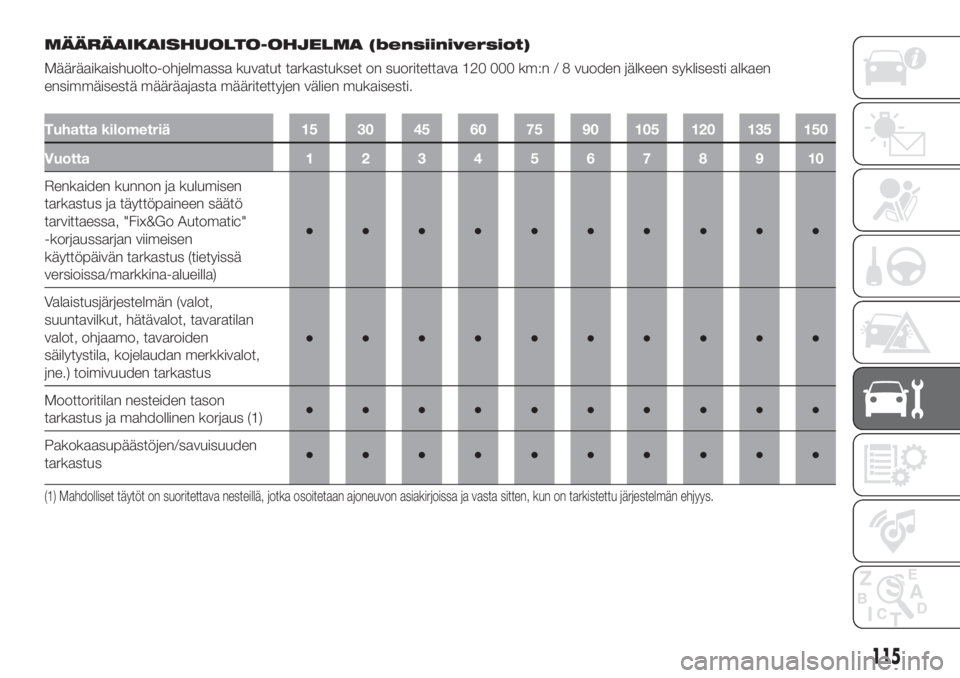

MÄÄRÄAIKAISHUOLTO-OHJELMA (bensiiniversiot)
Määräaikaishuolto-ohjelmassa kuvatut tarkastukset on suoritettava 120 000 km:n / 8 vuoden jälkeen syklisesti alkaen
ensimmäisestä määräajasta määritettyjen välien mukaisesti.
Tuhatta kilometriä 15 30 45 60 75 90 105 120 135 150
Vuotta12345678910
Renkaiden kunnon ja kulumisen
tarkastus ja täyttöpaineen säätö
tarvittaessa, "Fix&Go Automatic"
-korjaussarjan viimeisen
käyttöpäivän tarkastus (tietyissä
versioissa/markkina-alueilla)●●●●●●●●●●
Valaistusjärjestelmän (valot,
suuntavilkut, hätävalot, tavaratilan
valot, ohjaamo, tavaroiden
säilytystila, kojelaudan merkkivalot,
jne.) toimivuuden tarkastus●●●●●●●●●●
Moottoritilan nesteiden tason
tarkastus ja mahdollinen korjaus (1)●●●●●●●●●●
Pakokaasupäästöjen/savuisuuden
tarkastus●●●●●●●●●●
(1) Mahdolliset täytöt on suoritettava nesteillä, jotka osoitetaan ajoneuvon asiakirjoissa ja vasta sitten, kun on tarkistettu järjestelmän ehjyys.

116
YLLÄPITO JA HUOLTO

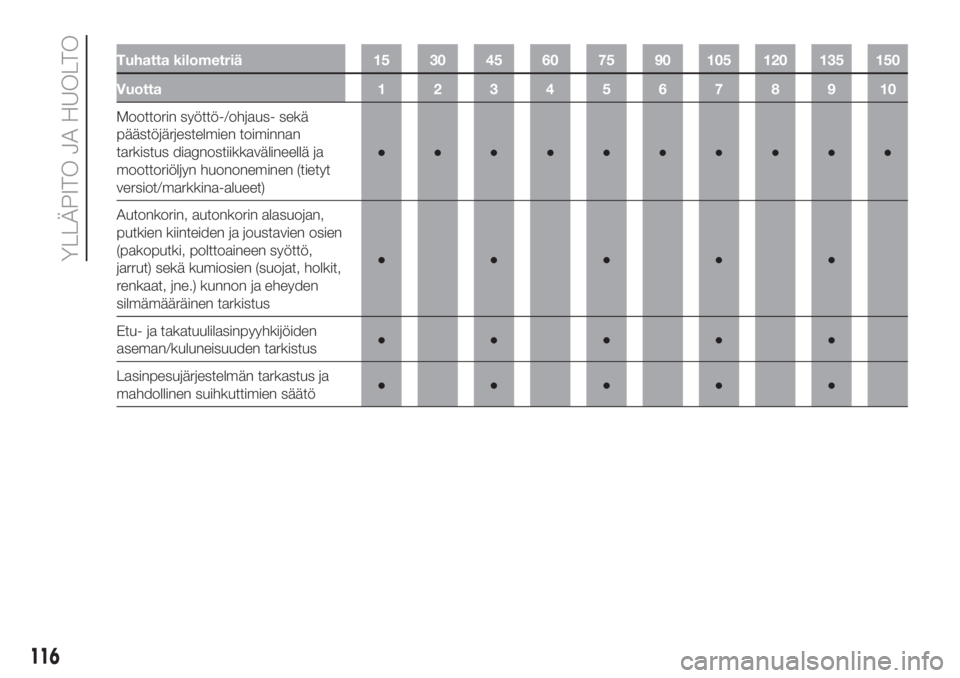

Tuhatta kilometriä 15 30 45 60 75 90 105 120 135 150
Vuotta12345678910
Moottorin syöttö-/ohjaus- sekä
päästöjärjestelmien toiminnan
tarkistus diagnostiikkavälineellä ja
moottoriöljyn huononeminen (tietyt
versiot/markkina-alueet)●●●●●●●●●●
Autonkorin, autonkorin alasuojan,
putkien kiinteiden ja joustavien osien
(pakoputki, polttoaineen syöttö,
jarrut) sekä kumiosien (suojat, holkit,
renkaat, jne.) kunnon ja eheyden
silmämääräinen tarkistus●●●●●
Etu- ja takatuulilasinpyyhkijöiden
aseman/kuluneisuuden tarkistus●●●●●
Lasinpesujärjestelmän tarkastus ja
mahdollinen suihkuttimien säätö●●●●●

117

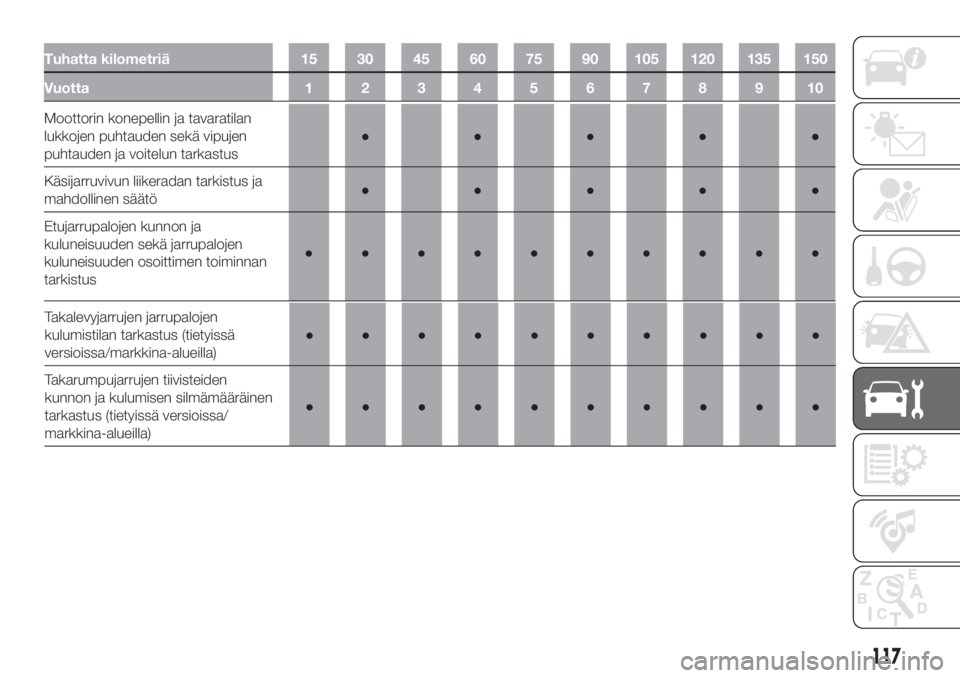

Tuhatta kilometriä 15 30 45 60 75 90 105 120 135 150
Vuotta12345678910
Moottorin konepellin ja tavaratilan
lukkojen puhtauden sekä vipujen
puhtauden ja voitelun tarkastus●●●●●
Käsijarruvivun liikeradan tarkistus ja
mahdollinen säätö●●●●●
Etujarrupalojen kunnon ja
kuluneisuuden sekä jarrupalojen
kuluneisuuden osoittimen toiminnan
tarkistus●●●●●●●●●●
Takalevyjarrujen jarrupalojen
kulumistilan tarkastus (tietyissä
versioissa/markkina-alueilla)●●●●●●●●●●
Takarumpujarrujen tiivisteiden
kunnon ja kulumisen silmämääräinen
tarkastus (tietyissä versioissa/
markkina-alueilla)●●●●●●●●●●

118
YLLÄPITO JA HUOLTO
Tuhatta kilometriä 15 30 45 60 75 90 105 120 135 150
Vuotta12345678910
Lisävarusteiden käyttöhihnan/-
hihnojen kunnon ja kireyden
silmämääräinen tarkastus●
Jakopään hammashihnan/-hihnojen
kunnon silmämääräinen tarkistus●
Nokkien välyksen tarkistus ja
mahdollinen säätö (versiot 1.2 8V /
1.4 8V)●●
Dualogic-vaihteiston öljytason
tarkastus ja mahdollinen täyttö (2)●●●●●
Nestekaasuputkien ja -liitosten
kunnon sekä nestekaasusäiliön
kiinnityksen silmämääräinen tarkistus
(vain nestekaasuversiot)●●●●●
(2) Ajoneuvojen tarkastus on suoritettava vuosittain maissa, joissa on erityisen vaativat sääolosuhteet (kylmä ilmasto).
