FIAT PUNTO 2017 Käyttö- ja huolto-ohjekirja (in in Finnish)

PYÖRÄT
168) 172)
TOIMITUKSEEN KUULUVAT VANTEET JA RENKAAT
Pystyosien 100 mm ja M12 x 1,5 akselinväli, käytä ainoastaan kyseiselle ajoneuvolle tarkoitetuissa renkaissa.
Varustuksesta riippuen varapyörässä on 185/65 R15 84T -rengas ja 6Jx15”- ET43 -vanne.
Versiot Vanteet Perusrenkaat Talvirenkaat Vararengas
0.9 TwinAir Turbo6Jx15''-ET43
(*)185/65 R15 88T185/65 R15 88Q
(M+S)
6J X 15'' - ET 43 185/65 R15 88T 6Jx16''-ET45
(*)195/55 R16 87H195/55 R16 87Q
(M+S)
6,5Jx17''-ET46
(*)205/45 R17 88V205/45 R17 88Q
(M+S)
1.2 69 HV6Jx15”-ET43
(*)185/65 R15 88T185/65 R15 88Q
(M+S)
6J X 15'' - ET 43 185/65 R15 88T
6Jx16''-ET45
(*)195/55 R16 87H195/55 R16 87Q
(M+S)
6Jx17''-ET46
(*)205/45 R15 88V(**)205/45 R17 88Q
(M+S)––
1.2 65 HV6J x 15'' - ET 43 175/65 R15 84T175/65 R15 84T
(M+S)––
6Jx15''-ET43
(*)185/65 R15 88T185/65 R15 88T
(M+S)––
6J x 16” - ET45195/55 R16 87H
(****)195/55 R16 87H
(M+S)––
(*) Kevytmetallivanne
(**) Versiot määrityksillä ilman Start&Stop-järjestelmää
(****) Rengas, johon ei saa asentaa lumiketjuja
139

Versiot Vanteet Perusrenkaat Talvirenkaat Vararengas
1.4 Bensiini 8V /
1.3 Multijet6Jx15''-ET43
(*)185/65 R15 88T185/65 R15 88Q
(M+S)6J X 15'' - ET 43 185/65 R15 88T
6Jx16''-ET45
(*)195/55 R16 87H(****)195/55 R16 87Q
(M+S)
6,5Jx17''-ET46
(*) (***)205/45 R17 88V(***)205/45 R17 88Q
(M+S)(***)
1.4 Natural Power6J x 15” - ET43 185/65 R15 88T185/65 R15 88Q
(M+S)––
6J x 16” - ET45195/55 R16 87H
(****)195/55 R16 87Q
(M+S)––
1.4 LPG6J x 15” - ET43 185/65 R15 88T185/65 R15 88Q
(M+S)––
6J x 16” - ET45
195/55 R16 87H
(****)
195/55 R16 87Q
(M+S)––
6,5J x 17” H2 - ET46
205/45 R17 88V205/45 R17 88Q
(M+S)––
(*) Kevytmetallivanne
(****) Rengas, johon ei saa asentaa lumiketjuja
(***) Versiot 1.4 Bensiini 8V
140
TEKNISET TIEDOT

KYLMIEN RENKAIDEN TÄYTTÖPAINEET (baareina)
Renkaan ollessa lämmin painearvon täytyy olla +0,3 baria määritettyä arvoa suurempi. Tarkista oikea painearvo uudelleen
renkaan ollessa kylmä. Talvirenkaiden kohdalla painearvon täytyy olla 0,2 baria ajoneuvon renkaiden määrättyä arvoa suurempi.
Jos ajoneuvolla ajetaan yli 160 km/h, täytä renkaat painearvoilla, jotka on annettu täydelle ajoneuvolle. Jos ajoneuvossa on
iTPMS-järjestelmä, painearvon on oltava +0,1 baaria määrättyä arvoa suurempi. iTPMS-järjestelmä ei tue 175/65 R15 84T
-renkaita.
RenkaatTyhjänä/keskimääräinen kuormitus Täydellä kuormalla
Edessä Takana Edessä Takana
175/65 R15 84T 2,2 2,1 2,2 2,2
175/65 R15 84T
(*)2,4 2,1 2,5 2,2
185/65 R15 88T 2,2 2,0 2,2 2,2
185/65 R15 88T
(**)2,3 2,1 2,3 2,3
195/65 R15 87H
(***)2,2 2,0 2,2 2,2
195/55 R16 87H
(*)2,3 2,1 2,4 2,4
205/45 R17 88V 2,4 2,2 2.4 2,4
205/45 R17 88V
(*)2,4 2,2 2,5 2,4
(*) Moottorit 1.3 MJet 75/85HV
(**) Moottorit 0.9 TwinAir 100HV ja 1.3 MJet
(***) Moottorit 1.4 Natural Power
LUMIKETJUT
169) 170) 171)57)
Varoitukset
Lumiketjujen käyttöä säätelevät maakohtaiset määräykset. Joissakin maissa renkaita, joissa on merkintä M+S (Mud and Snow)
pidetään talvirenkaina, joiden käyttö on verrattavissa lumiketjujen käyttöön.
Lumiketjuja saa käyttää vain eturenkaissa. Tarkista lumiketjujen kireys muutaman kymmenen metrin ajamisen jälkeen.
Lumiketjujen käyttäminen alkuperäisistä poikkeavan kokoisissa renkaissa voi vahingoittaa ajoneuvoa.
141

Erikokoisten tai erityyppisten renkaiden (M+S, talvirenkaat jne.) käyttäminen etu- ja taka-akselissa voi heikentää ajoneuvon
ohjattavuutta, mikä voi johtaa hallinnan menetykseen ja onnettomuuksiin.
Vararenkaaseen (jos varusteena) ei saa asentaa lumiketjuja. Jos toinen eturengas puhkeaa, asenna vararengas toisen
takarenkaan paikalle ja asenna takarengas eturenkaan tilalle. Näin edessä on kaksi normaalikokoista rengasta, joihin voidaan
asentaa lumiketjut.
VAROITUS
168)Merkinnällä “Q” varustettujen talvirenkaiden maksiminopeus ei saa ylittää 160 km/h; merkinnällä “T” ei saa ylittää 190 km/h; merkinnällä H
ei saa ylittää 210 km/h; noudattaen kuitenkin aina voimassa olevia tieliikennelain määräyksiä.
169)Lumiketjut voidaan asentaa ainoastaan 15'' renkaisiin. Käytä ainoastaan ketjuja, joiden ulkomitta on korkeintaan 9 mm.
170)Ei voida käyttää ketjuja 16'' ja 18'' renkaissa.
171)Ketjut asennettuna säilytä nopeus hiljaisena, se ei saa ylittää 50 km/h. Vältä tien epätasaisuuksia, älä nouse portaiden päälle tai aja pitkiä
lumettomia tiematkoja, jotta ajoneuvo ja tienpäällyste eivät vaurioituisi.
172)Jos käytössä on kokonaiset pölykapselit, jotka on kiinnitetty (jousella) teräsvanteisiin, ja muut kuin ajoneuvon alkuperäiset renkaat, joissa
on "Rim Protector" -suojat, ÄLÄ asenna pölykapseleita. Sopimattomien renkaiden ja pölykapselien käyttö voi aiheuttaa rengaspaineen
äkkinäisen menetyksen.
VAROITUS
57)Ketjujen kanssa ajettaessa kaasupoljinta on käytettävä erityisen varovaisesti, jotta vältetään/rajoitetaan minimiin vetävien pyörien
luisuminen ja mahdollinen ketjujen rikkoutumisvaara, joka tapahtuessaan voi aiheuttaa mekaanisia ja korin vaurioita.
142
TEKNISET TIEDOT

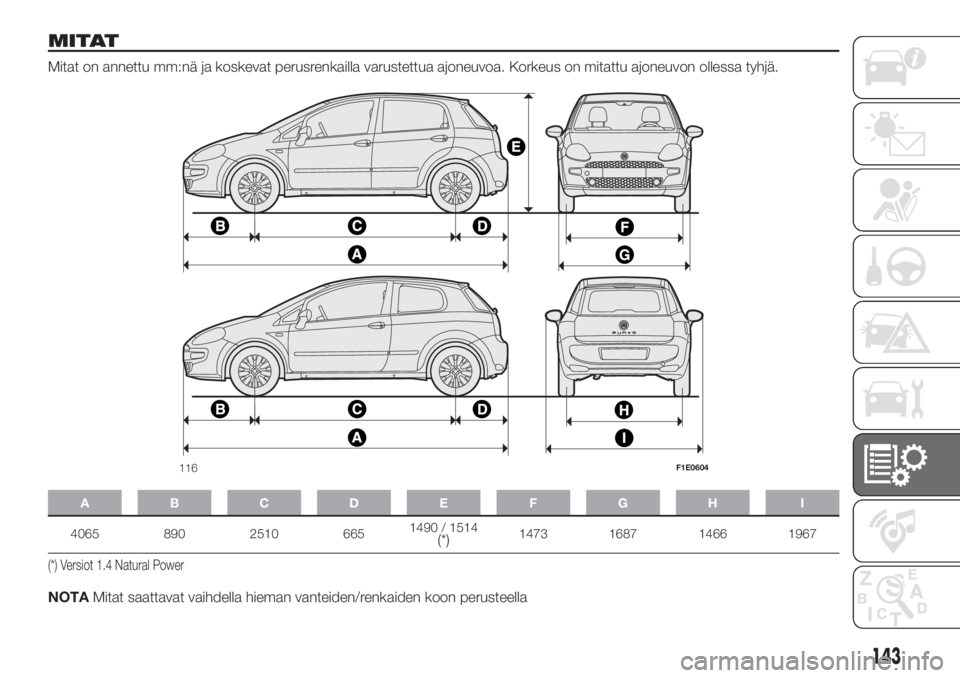

MITAT
Mitat on annettu mm:nä ja koskevat perusrenkailla varustettua ajoneuvoa. Korkeus on mitattu ajoneuvon ollessa tyhjä.
ABCDE FGH I
4065 890 2510 6651490 / 1514(*)1473 1687 1466 1967
(*) Versiot 1.4 Natural Power
NOTAMitat saattavat vaihdella hieman vanteiden/renkaiden koon perusteella
116F1E0604
143

SUORITUSKYKY
Huippunopeus ajoneuvon ensimmäisen käyttöjakson jälkeen.
Versiotkm/h
0.9 TwinAir 100 HV180
0.9 TwinAir Turbo 105 HV182
1.4 Natural Power
162
(°)/ 156(°°)
1.4165
1.4 LPG
165
(°)/ 165(°°°)
1.2 65 HV156
1.2 69 HV (Euro 4 ja Euro 6)155
1.3 Multijet 90 HV (Euro 6)172
1.3 Multijet 95 HV (Euro 6)178
1.3 Multijet 95 HV VAN (Euro 6)178
(°) Bensiinisyöttö
(°°) Metaanisyöttö
(°°°) LPG-syöttö (Euro 5 ja Euro 6)
144
TEKNISET TIEDOT

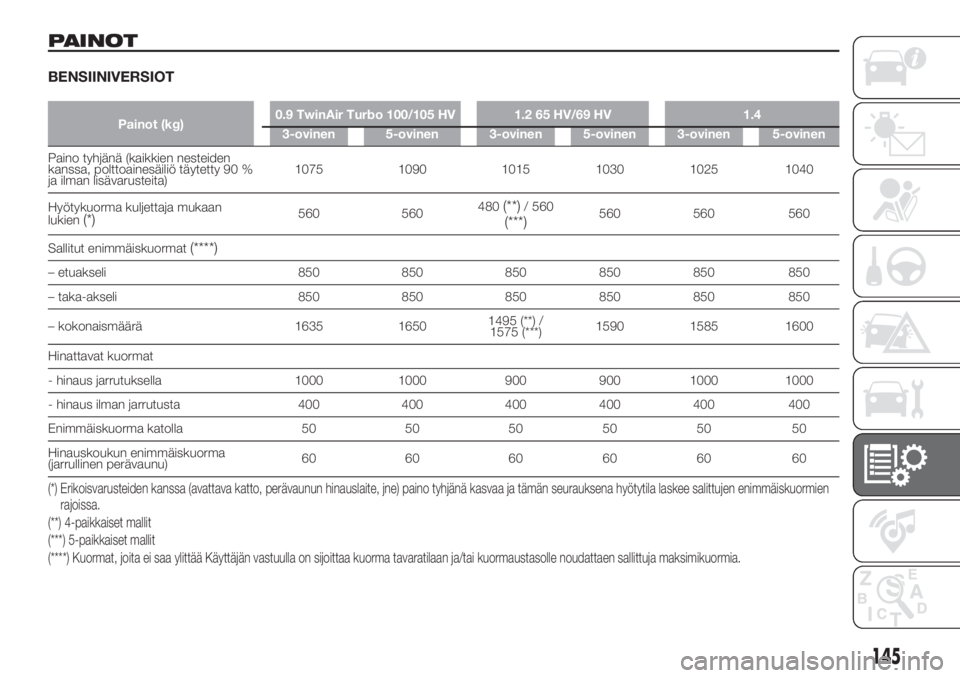

PAINOT
BENSIINIVERSIOT
Painot (kg)0.9 TwinAir Turbo 100/105 HV 1.2 65 HV/69 HV 1.4
3-ovinen 5-ovinen 3-ovinen 5-ovinen 3-ovinen 5-ovinen
Paino tyhjänä (kaikkien nesteiden
kanssa, polttoainesäiliö täytetty 90 %
ja ilman lisävarusteita)1075 1090 1015 1030 1025 1040
Hyötykuorma kuljettaja mukaan
lukien
(*)560 560480(**)/ 560(***)560 560 560
Sallitut enimmäiskuormat
(****)
– etuakseli 850 850 850 850 850 850
– taka-akseli 850 850 850 850 850 850
– kokonaismäärä 1635 16501495 (**) /
1575 (***)1590 1585 1600
Hinattavat kuormat
- hinaus jarrutuksella 1000 1000 900 900 1000 1000
- hinaus ilman jarrutusta 400 400 400 400 400 400
Enimmäiskuorma katolla 50 50 50 50 50 50
Hinauskoukun enimmäiskuorma
(jarrullinen perävaunu)60 60 60 60 60 60
(*) Erikoisvarusteiden kanssa (avattava katto, perävaunun hinauslaite, jne) paino tyhjänä kasvaa ja tämän seurauksena hyötytila laskee salittujen enimmäiskuormien
rajoissa.
(**) 4-paikkaiset mallit
(***) 5-paikkaiset mallit
(****) Kuormat, joita ei saa ylittää Käyttäjän vastuulla on sijoittaa kuorma tavaratilaan ja/tai kuormaustasolle noudattaen sallittuja maksimikuormia.
145

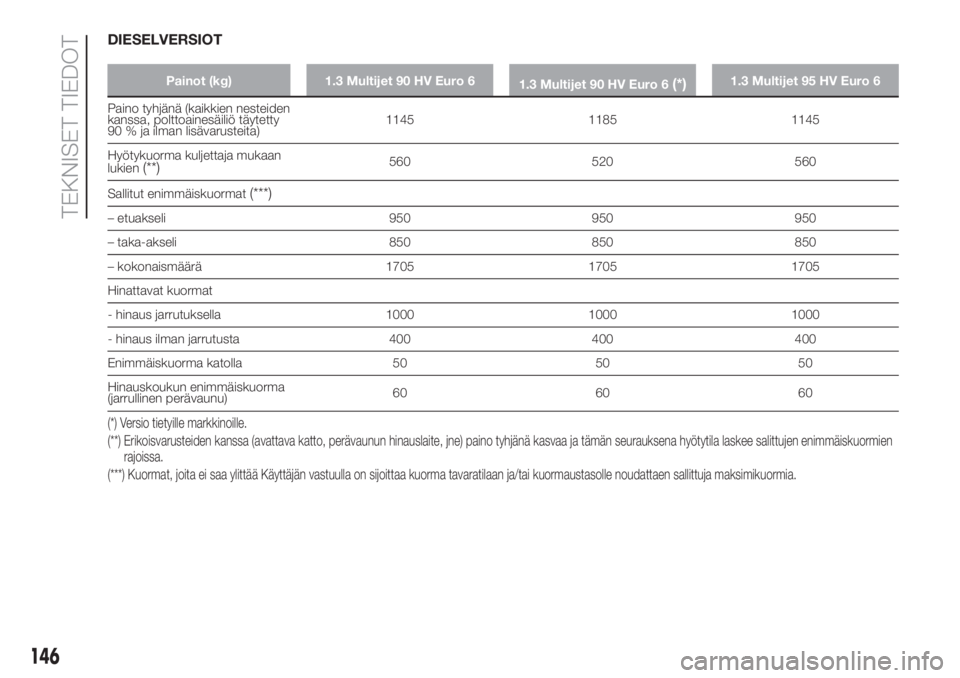

DIESELVERSIOT
Painot (kg) 1.3 Multijet 90 HV Euro 6
1.3 Multijet 90 HV Euro 6(*)1.3 Multijet 95 HV Euro 6
Paino tyhjänä (kaikkien nesteiden
kanssa, polttoainesäiliö täytetty
90 % ja ilman lisävarusteita)1145 1185 1145
Hyötykuorma kuljettaja mukaan
lukien
(**)560 520 560
Sallitut enimmäiskuormat
(***)
– etuakseli 950 950 950
– taka-akseli 850 850 850
– kokonaismäärä 1705 1705 1705
Hinattavat kuormat
- hinaus jarrutuksella 1000 1000 1000
- hinaus ilman jarrutusta 400 400 400
Enimmäiskuorma katolla 50 50 50
Hinauskoukun enimmäiskuorma
(jarrullinen perävaunu)60 60 60
(*) Versio tietyille markkinoille.
(**) Erikoisvarusteiden kanssa (avattava katto, perävaunun hinauslaite, jne) paino tyhjänä kasvaa ja tämän seurauksena hyötytila laskee salittujen enimmäiskuormien
rajoissa.
(***) Kuormat, joita ei saa ylittää Käyttäjän vastuulla on sijoittaa kuorma tavaratilaan ja/tai kuormaustasolle noudattaen sallittuja maksimikuormia.
146
TEKNISET TIEDOT

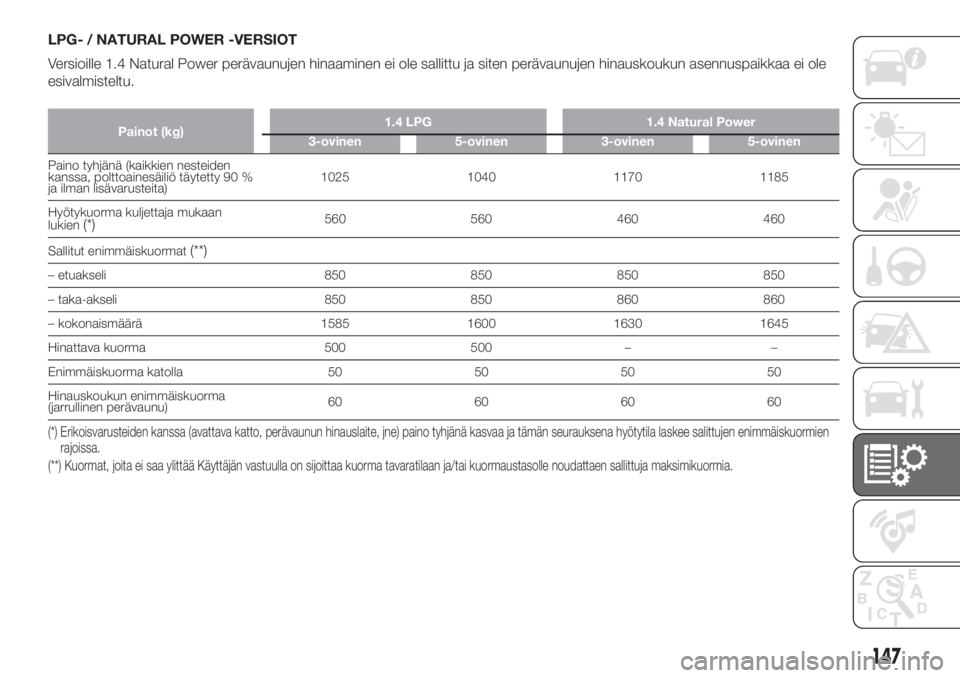

LPG- / NATURAL POWER -VERSIOT
Versioille 1.4 Natural Power perävaunujen hinaaminen ei ole sallittu ja siten perävaunujen hinauskoukun asennuspaikkaa ei ole
esivalmisteltu.
Painot (kg)1.4 LPG 1.4 Natural Power
3-ovinen 5-ovinen 3-ovinen 5-ovinen
Paino tyhjänä (kaikkien nesteiden
kanssa, polttoainesäiliö täytetty 90 %
ja ilman lisävarusteita)1025 1040 1170 1185
Hyötykuorma kuljettaja mukaan
lukien
(*)560 560 460 460
Sallitut enimmäiskuormat
(**)
– etuakseli 850 850 850 850
– taka-akseli 850 850 860 860
– kokonaismäärä 1585 1600 1630 1645
Hinattava kuorma 500 500 – –
Enimmäiskuorma katolla 50 50 50 50
Hinauskoukun enimmäiskuorma
(jarrullinen perävaunu)60 60 60 60
(*) Erikoisvarusteiden kanssa (avattava katto, perävaunun hinauslaite, jne) paino tyhjänä kasvaa ja tämän seurauksena hyötytila laskee salittujen enimmäiskuormien
rajoissa.
(**) Kuormat, joita ei saa ylittää Käyttäjän vastuulla on sijoittaa kuorma tavaratilaan ja/tai kuormaustasolle noudattaen sallittuja maksimikuormia.
147

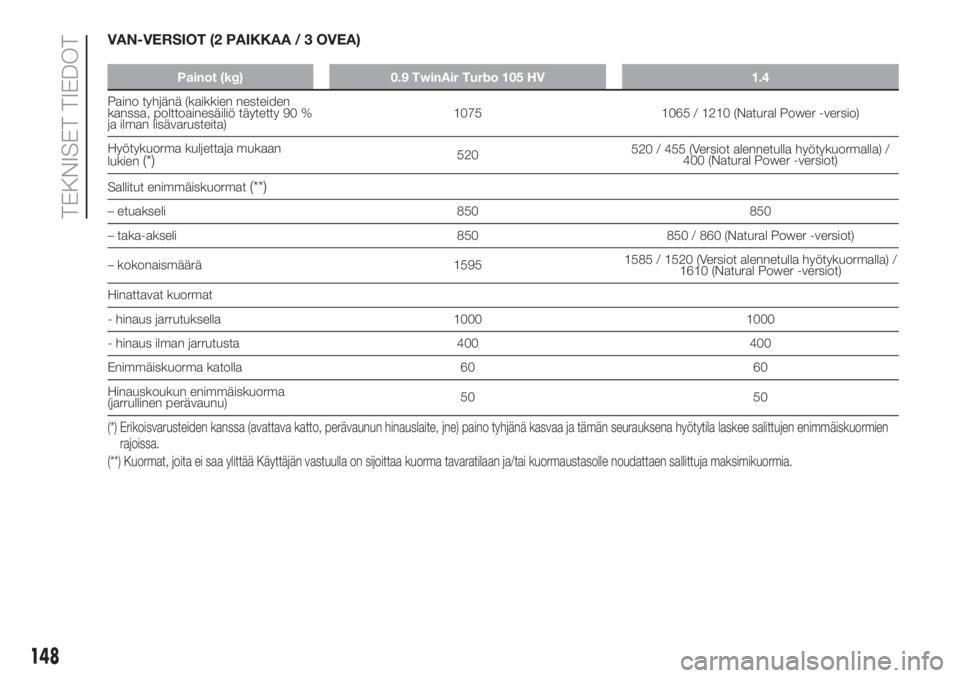

VAN-VERSIOT (2 PAIKKAA / 3 OVEA)
Painot (kg) 0.9 TwinAir Turbo 105 HV 1.4
Paino tyhjänä (kaikkien nesteiden
kanssa, polttoainesäiliö täytetty 90 %
ja ilman lisävarusteita)1075 1065 / 1210 (Natural Power -versio)
Hyötykuorma kuljettaja mukaan
lukien
(*)520520 / 455 (Versiot alennetulla hyötykuormalla) /
400 (Natural Power -versiot)
Sallitut enimmäiskuormat
(**)
– etuakseli 850 850
– taka-akseli 850 850 / 860 (Natural Power -versiot)
– kokonaismäärä 15951585 / 1520 (Versiot alennetulla hyötykuormalla) /
1610 (Natural Power -versiot)
Hinattavat kuormat
- hinaus jarrutuksella 1000 1000
- hinaus ilman jarrutusta 400 400
Enimmäiskuorma katolla 60 60
Hinauskoukun enimmäiskuorma
(jarrullinen perävaunu)50 50
(*) Erikoisvarusteiden kanssa (avattava katto, perävaunun hinauslaite, jne) paino tyhjänä kasvaa ja tämän seurauksena hyötytila laskee salittujen enimmäiskuormien
rajoissa.
(**) Kuormat, joita ei saa ylittää Käyttäjän vastuulla on sijoittaa kuorma tavaratilaan ja/tai kuormaustasolle noudattaen sallittuja maksimikuormia.
148
