FIAT PUNTO 2017 Käyttö- ja huolto-ohjekirja (in in Finnish)

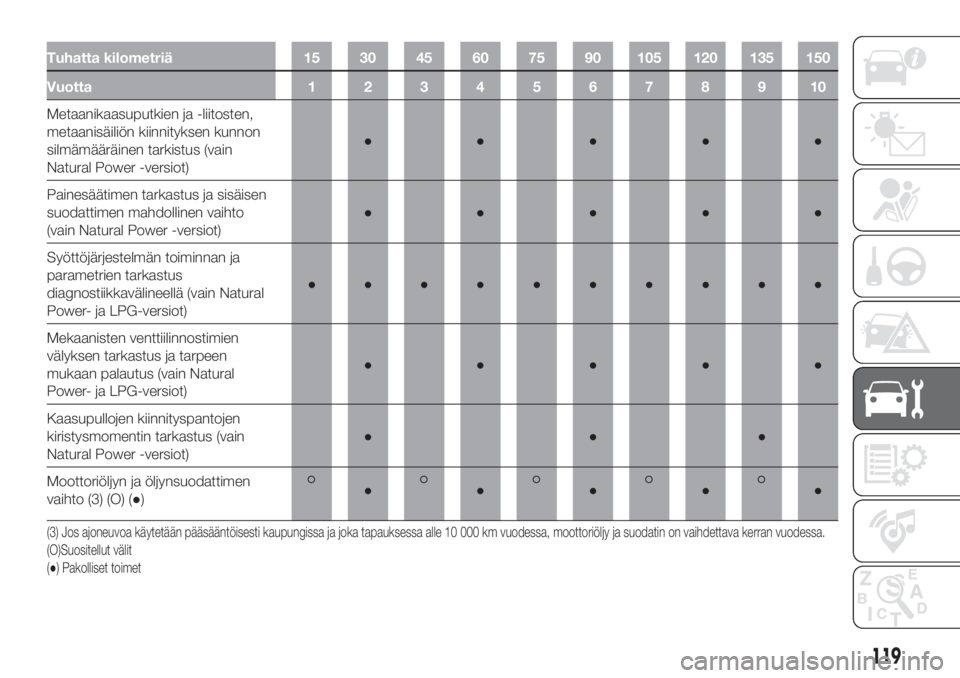

119
Tuhatta kilometriä 15 30 45 60 75 90 105 120 135 150
Vuotta12345678910
Metaanikaasuputkien ja -liitosten,
metaanisäiliön kiinnityksen kunnon
silmämääräinen tarkistus (vain
Natural Power -versiot)●●●●●
Painesäätimen tarkastus ja sisäisen
suodattimen mahdollinen vaihto
(vain Natural Power -versiot)●●●●●
Syöttöjärjestelmän toiminnan ja
parametrien tarkastus
diagnostiikkavälineellä (vain Natural
Power- ja LPG-versiot)●●●●●●●●●●
Mekaanisten venttiilinnostimien
välyksen tarkastus ja tarpeen
mukaan palautus (vain Natural
Power- ja LPG-versiot)●●●●●
Kaasupullojen kiinnityspantojen
kiristysmomentin tarkastus (vain
Natural Power -versiot)●●●
Moottoriöljyn ja öljynsuodattimen
vaihto (3) (O) (●)
●●●●●
(3) Jos ajoneuvoa käytetään pääsääntöisesti kaupungissa ja joka tapauksessa alle 10 000 km vuodessa, moottoriöljy ja suodatin on vaihdettava kerran vuodessa.
(O)Suositellut välit
(●) Pakolliset toimet

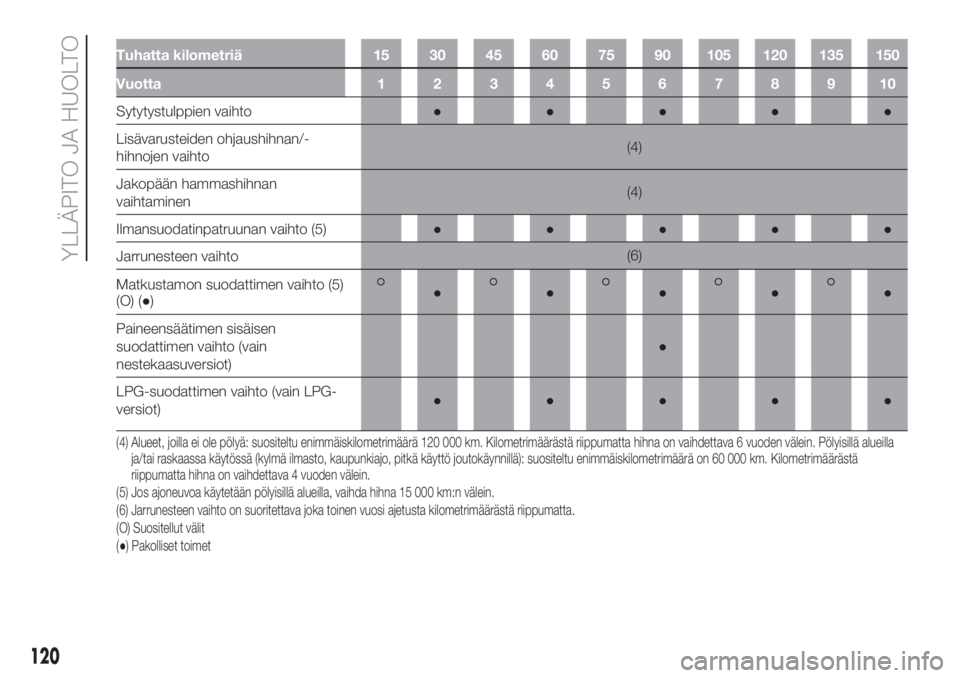

120
YLLÄPITO JA HUOLTO
Tuhatta kilometriä 15 30 45 60 75 90 105 120 135 150
Vuotta12345678910
Sytytystulppien vaihto●●●●●
Lisävarusteiden ohjaushihnan/-
hihnojen vaihto(4)
Jakopään hammashihnan
vaihtaminen(4)
Ilmansuodatinpatruunan vaihto (5)●●●●●
Jarrunesteen vaihto(6)
Matkustamon suodattimen vaihto (5)
(O) (●)
●●●●●
Paineensäätimen sisäisen
suodattimen vaihto (vain
nestekaasuversiot)●
LPG-suodattimen vaihto (vain LPG-
versiot)●●●●●
(4) Alueet, joilla ei ole pölyä: suositeltu enimmäiskilometrimäärä 120 000 km. Kilometrimäärästä riippumatta hihna on vaihdettava 6 vuoden välein. Pölyisillä alueilla
ja/tai raskaassa käytössä (kylmä ilmasto, kaupunkiajo, pitkä käyttö joutokäynnillä): suositeltu enimmäiskilometrimäärä on 60 000 km. Kilometrimäärästä
riippumatta hihna on vaihdettava 4 vuoden välein.
(5) Jos ajoneuvoa käytetään pölyisillä alueilla, vaihda hihna 15 000 km:n välein.
(6) Jarrunesteen vaihto on suoritettava joka toinen vuosi ajetusta kilometrimäärästä riippumatta.
(O) Suositellut välit
(●) Pakolliset toimet

121

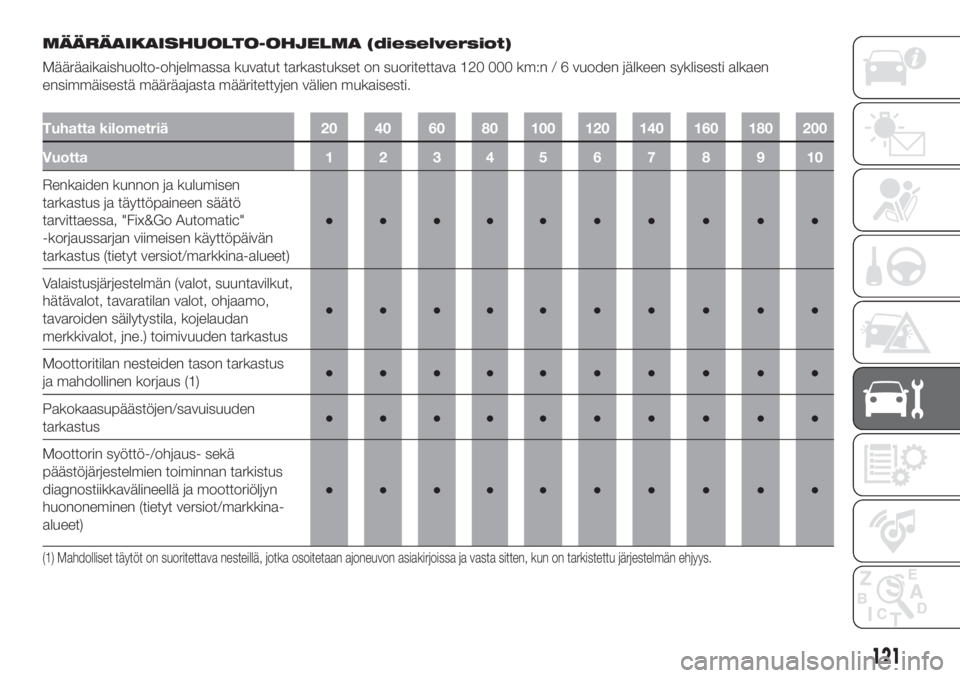

MÄÄRÄAIKAISHUOLTO-OHJELMA (dieselversiot)
Määräaikaishuolto-ohjelmassa kuvatut tarkastukset on suoritettava 120 000 km:n / 6 vuoden jälkeen syklisesti alkaen
ensimmäisestä määräajasta määritettyjen välien mukaisesti.
Tuhatta kilometriä 20 40 60 80 100 120 140 160 180 200
Vuotta 1 2 3 4 5 6 7 8 9 10
Renkaiden kunnon ja kulumisen
tarkastus ja täyttöpaineen säätö
tarvittaessa, "Fix&Go Automatic"
-korjaussarjan viimeisen käyttöpäivän
tarkastus (tietyt versiot/markkina-alueet)●●●●●●● ● ●●
Valaistusjärjestelmän (valot, suuntavilkut,
hätävalot, tavaratilan valot, ohjaamo,
tavaroiden säilytystila, kojelaudan
merkkivalot, jne.) toimivuuden tarkastus●●●●●●● ● ●●
Moottoritilan nesteiden tason tarkastus
ja mahdollinen korjaus (1)●●●●●●● ● ●●
Pakokaasupäästöjen/savuisuuden
tarkastus●●●●●●● ● ●●
Moottorin syöttö-/ohjaus- sekä
päästöjärjestelmien toiminnan tarkistus
diagnostiikkavälineellä ja moottoriöljyn
huononeminen (tietyt versiot/markkina-
alueet)●●●●●●● ● ●●
(1) Mahdolliset täytöt on suoritettava nesteillä, jotka osoitetaan ajoneuvon asiakirjoissa ja vasta sitten, kun on tarkistettu järjestelmän ehjyys.

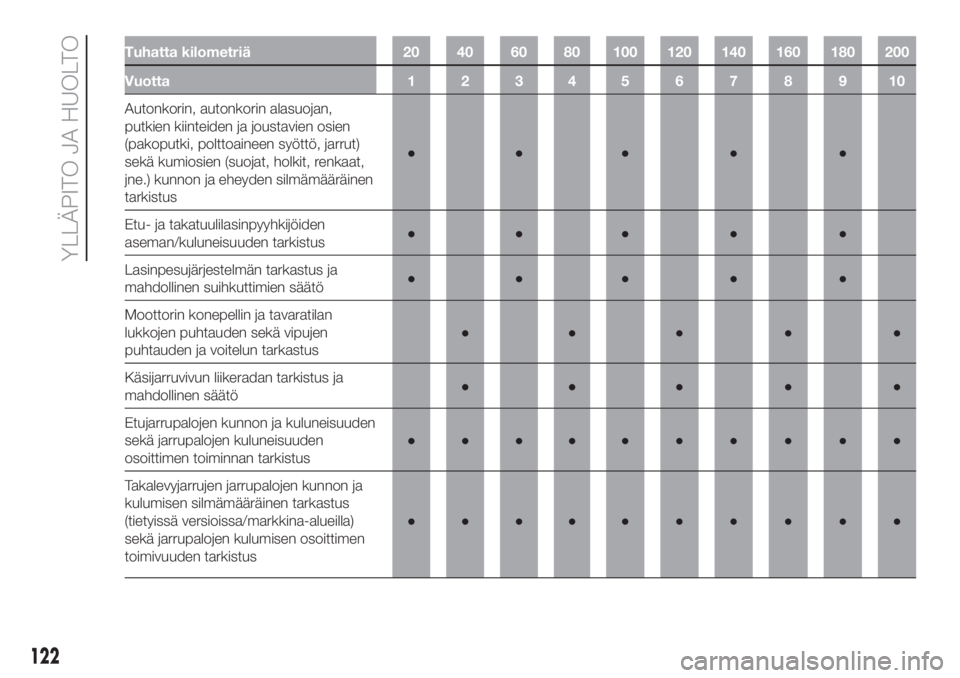

122
YLLÄPITO JA HUOLTO
Tuhatta kilometriä 20 40 60 80 100 120 140 160 180 200
Vuotta 1 2 3 4 5 6 7 8 9 10
Autonkorin, autonkorin alasuojan,
putkien kiinteiden ja joustavien osien
(pakoputki, polttoaineen syöttö, jarrut)
sekä kumiosien (suojat, holkit, renkaat,
jne.) kunnon ja eheyden silmämääräinen
tarkistus●●● ● ●
Etu- ja takatuulilasinpyyhkijöiden
aseman/kuluneisuuden tarkistus●●● ● ●
Lasinpesujärjestelmän tarkastus ja
mahdollinen suihkuttimien säätö●●● ● ●
Moottorin konepellin ja tavaratilan
lukkojen puhtauden sekä vipujen
puhtauden ja voitelun tarkastus●●● ● ●
Käsijarruvivun liikeradan tarkistus ja
mahdollinen säätö●●● ● ●
Etujarrupalojen kunnon ja kuluneisuuden
sekä jarrupalojen kuluneisuuden
osoittimen toiminnan tarkistus●●●●●●● ● ●●
Takalevyjarrujen jarrupalojen kunnon ja
kulumisen silmämääräinen tarkastus
(tietyissä versioissa/markkina-alueilla)
sekä jarrupalojen kulumisen osoittimen
toimivuuden tarkistus●●●●●●● ● ●●

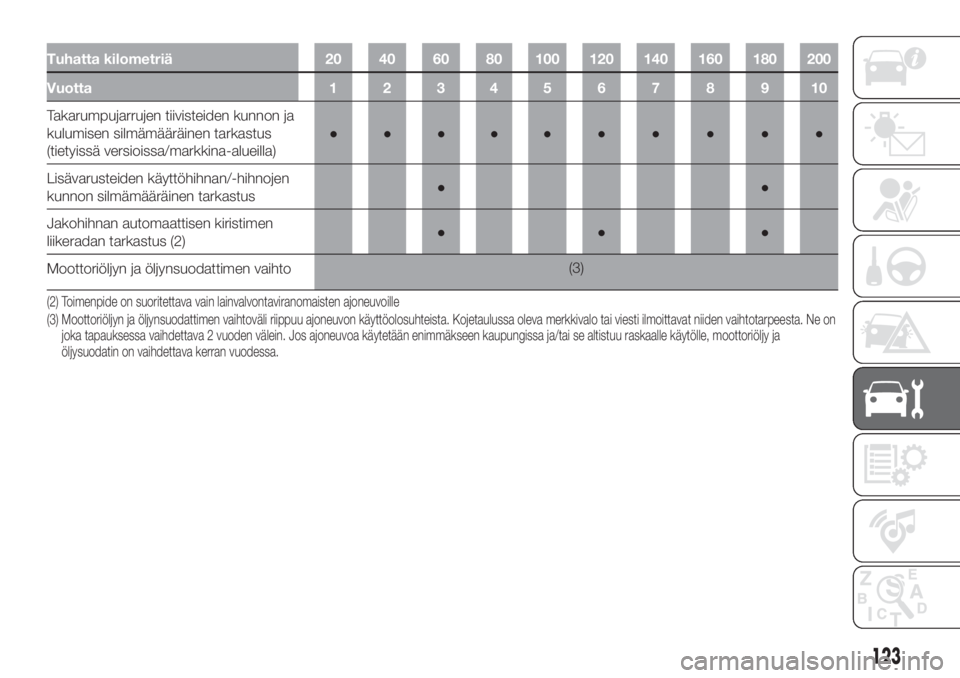

123
Tuhatta kilometriä 20 40 60 80 100 120 140 160 180 200
Vuotta 1 2 3 4 5 6 7 8 9 10
Takarumpujarrujen tiivisteiden kunnon ja
kulumisen silmämääräinen tarkastus
(tietyissä versioissa/markkina-alueilla)●●●●●●● ● ●●
Lisävarusteiden käyttöhihnan/-hihnojen
kunnon silmämääräinen tarkastus●●
Jakohihnan automaattisen kiristimen
liikeradan tarkastus (2)●● ●
Moottoriöljyn ja öljynsuodattimen vaihto(3)
(2) Toimenpide on suoritettava vain lainvalvontaviranomaisten ajoneuvoille
(3) Moottoriöljyn ja öljynsuodattimen vaihtoväli riippuu ajoneuvon käyttöolosuhteista. Kojetaulussa oleva merkkivalo tai viesti ilmoittavat niiden vaihtotarpeesta. Ne on
joka tapauksessa vaihdettava 2 vuoden välein. Jos ajoneuvoa käytetään enimmäkseen kaupungissa ja/tai se altistuu raskaalle käytölle, moottoriöljy ja
öljysuodatin on vaihdettava kerran vuodessa.

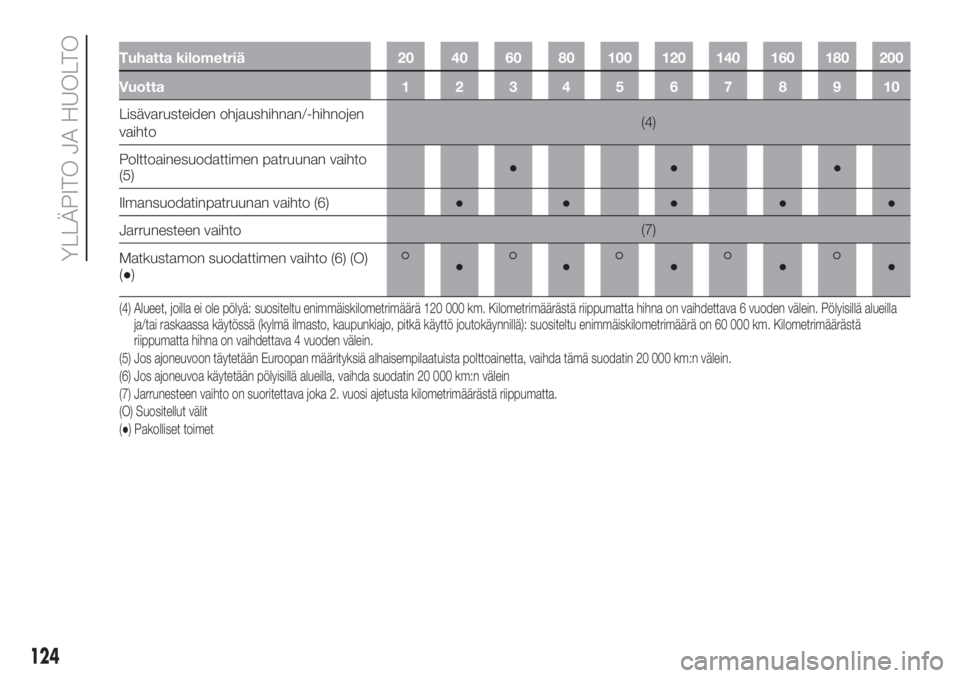

124
YLLÄPITO JA HUOLTO
Tuhatta kilometriä 20 40 60 80 100 120 140 160 180 200
Vuotta 1 2 3 4 5 6 7 8 9 10
Lisävarusteiden ohjaushihnan/-hihnojen
vaihto(4)
Polttoainesuodattimen patruunan vaihto
(5)●● ●
Ilmansuodatinpatruunan vaihto (6)●●● ● ●
Jarrunesteen vaihto(7)
Matkustamon suodattimen vaihto (6) (O)
(●)
●●●●●
(4) Alueet, joilla ei ole pölyä: suositeltu enimmäiskilometrimäärä 120 000 km. Kilometrimäärästä riippumatta hihna on vaihdettava 6 vuoden välein. Pölyisillä alueilla
ja/tai raskaassa käytössä (kylmä ilmasto, kaupunkiajo, pitkä käyttö joutokäynnillä): suositeltu enimmäiskilometrimäärä on 60 000 km. Kilometrimäärästä
riippumatta hihna on vaihdettava 4 vuoden välein.
(5) Jos ajoneuvoon täytetään Euroopan määrityksiä alhaisempilaatuista polttoainetta, vaihda tämä suodatin 20 000 km:n välein.
(6) Jos ajoneuvoa käytetään pölyisillä alueilla, vaihda suodatin 20 000 km:n välein
(7) Jarrunesteen vaihto on suoritettava joka 2. vuosi ajetusta kilometrimäärästä riippumatta.
(O) Suositellut välit
(●) Pakolliset toimet

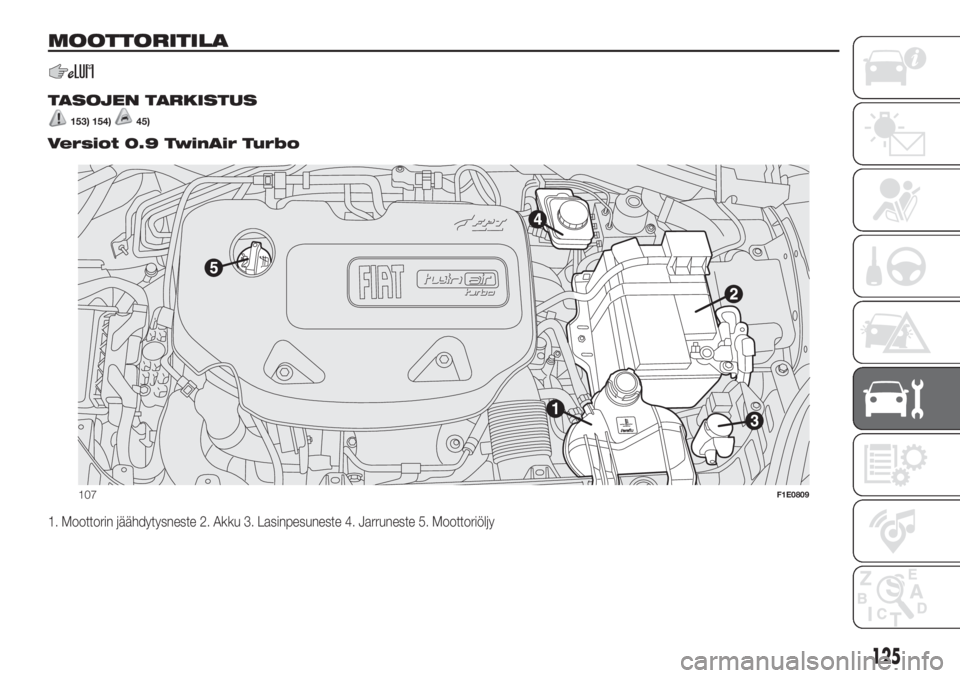

MOOTTORITILA
.
TASOJEN TARKISTUS
153) 154)45)
Versiot 0.9 TwinAir Turbo
1. Moottorin jäähdytysneste 2. Akku 3. Lasinpesuneste 4. Jarruneste 5. Moottoriöljy
107F1E0809
125

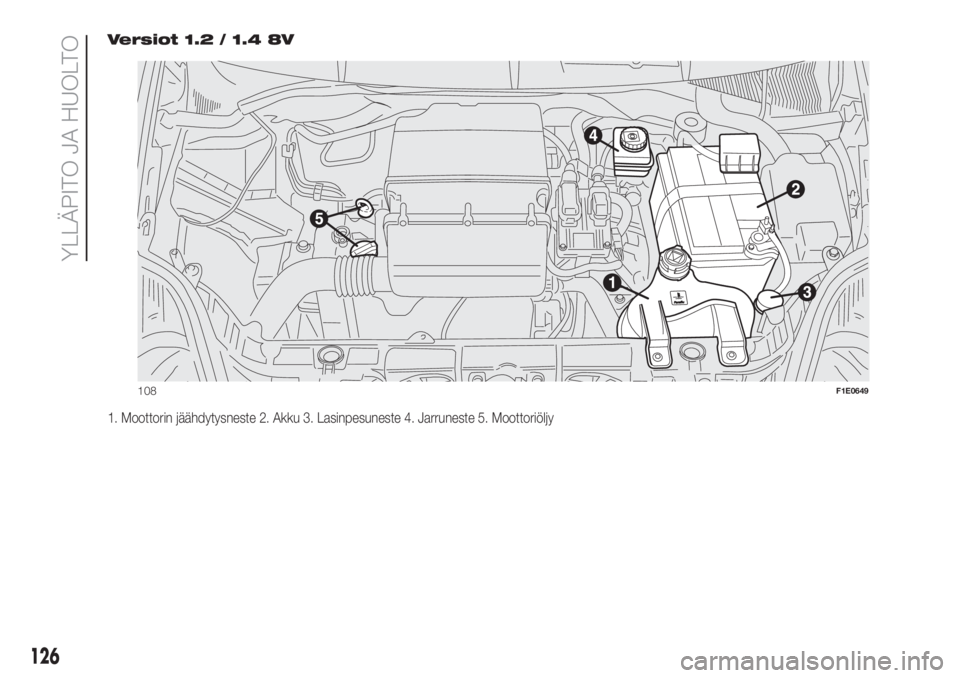

Versiot 1.2 / 1.4 8V
1. Moottorin jäähdytysneste 2. Akku 3. Lasinpesuneste 4. Jarruneste 5. Moottoriöljy
108F1E0649
126
YLLÄPITO JA HUOLTO

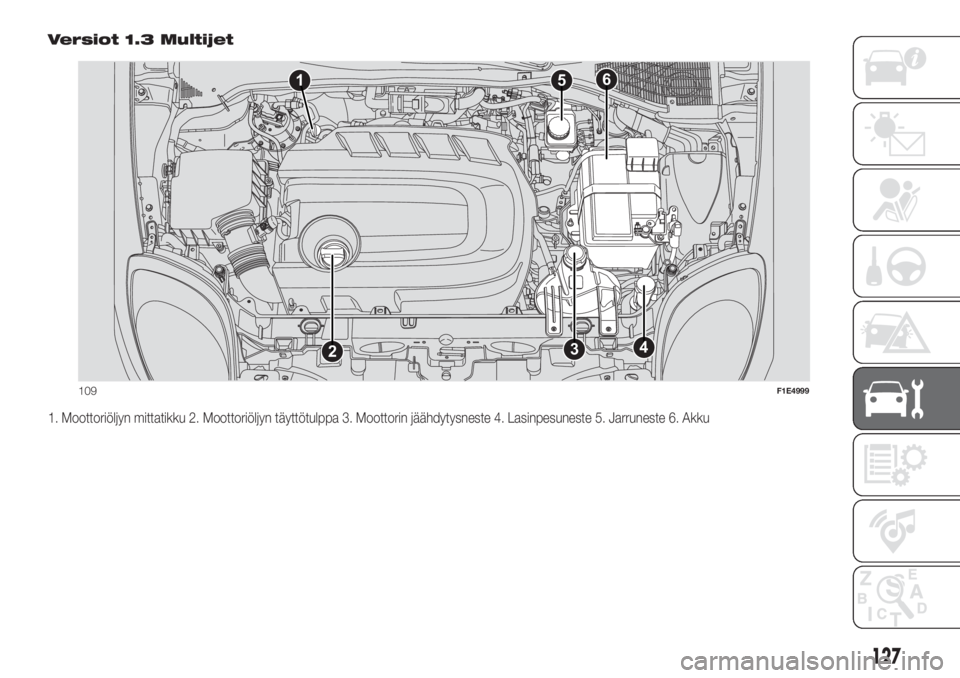

Versiot 1.3 Multijet
1. Moottoriöljyn mittatikku 2. Moottoriöljyn täyttötulppa 3. Moottorin jäähdytysneste 4. Lasinpesuneste 5. Jarruneste 6. Akku
516
432
109F1E4999
127

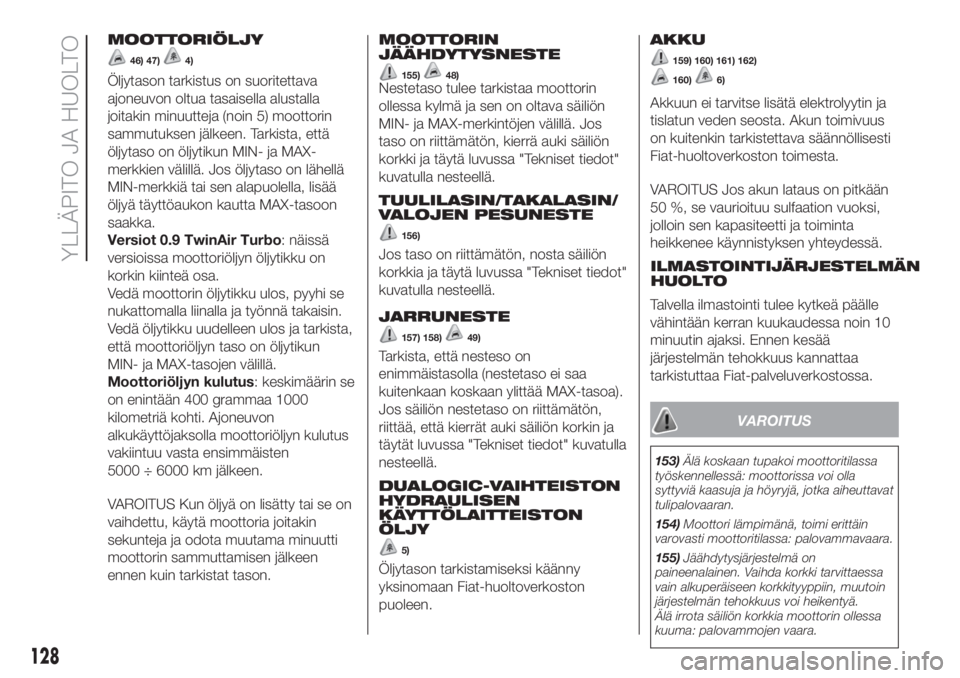

MOOTTORIÖLJY
46) 47)4)
Öljytason tarkistus on suoritettava
ajoneuvon oltua tasaisella alustalla
joitakin minuutteja (noin 5) moottorin
sammutuksen jälkeen. Tarkista, että
öljytaso on öljytikun MIN- ja MAX-
merkkien välillä. Jos öljytaso on lähellä
MIN-merkkiä tai sen alapuolella, lisää
öljyä täyttöaukon kautta MAX-tasoon
saakka.
Versiot 0.9 TwinAir Turbo: näissä
versioissa moottoriöljyn öljytikku on
korkin kiinteä osa.
Vedä moottorin öljytikku ulos, pyyhi se
nukattomalla liinalla ja työnnä takaisin.
Vedä öljytikku uudelleen ulos ja tarkista,
että moottoriöljyn taso on öljytikun
MIN- ja MAX-tasojen välillä.
Moottoriöljyn kulutus: keskimäärin se
on enintään 400 grammaa 1000
kilometriä kohti. Ajoneuvon
alkukäyttöjaksolla moottoriöljyn kulutus
vakiintuu vasta ensimmäisten
5000 ÷ 6000 km jälkeen.
VAROITUS Kun öljyä on lisätty tai se on
vaihdettu, käytä moottoria joitakin
sekunteja ja odota muutama minuutti
moottorin sammuttamisen jälkeen
ennen kuin tarkistat tason.MOOTTORIN
JÄÄHDYTYSNESTE155)48)Nestetaso tulee tarkistaa moottorin
ollessa kylmä ja sen on oltava säiliön
MIN- ja MAX-merkintöjen välillä. Jos
taso on riittämätön, kierrä auki säiliön
korkki ja täytä luvussa "Tekniset tiedot"
kuvatulla nesteellä.
TUULILASIN/TAKALASIN/
VALOJEN PESUNESTE
156)
Jos taso on riittämätön, nosta säiliön
korkkia ja täytä luvussa "Tekniset tiedot"
kuvatulla nesteellä.
JARRUNESTE
157) 158)49)
Tarkista, että nesteso on
enimmäistasolla (nestetaso ei saa
kuitenkaan koskaan ylittää MAX-tasoa).
Jos säiliön nestetaso on riittämätön,
riittää, että kierrät auki säiliön korkin ja
täytät luvussa "Tekniset tiedot" kuvatulla
nesteellä.
DUALOGIC-VAIHTEISTON
HYDRAULISEN
KÄYTTÖLAITTEISTON
ÖLJY
5)
Öljytason tarkistamiseksi käänny
yksinomaan Fiat-huoltoverkoston
puoleen.AKKU
159) 160) 161) 162)
160)6)
Akkuun ei tarvitse lisätä elektrolyytin ja
tislatun veden seosta. Akun toimivuus
on kuitenkin tarkistettava säännöllisesti
Fiat-huoltoverkoston toimesta.
VAROITUS Jos akun lataus on pitkään
50 %, se vaurioituu sulfaation vuoksi,
jolloin sen kapasiteetti ja toiminta
heikkenee käynnistyksen yhteydessä.
ILMASTOINTIJÄRJESTELMÄN
HUOLTO
Talvella ilmastointi tulee kytkeä päälle
vähintään kerran kuukaudessa noin 10
minuutin ajaksi. Ennen kesää
järjestelmän tehokkuus kannattaa
tarkistuttaa Fiat-palveluverkostossa.
VAROITUS
153)Älä koskaan tupakoi moottoritilassa
työskennellessä: moottorissa voi olla
syttyviä kaasuja ja höyryjä, jotka aiheuttavat
tulipalovaaran.
154)Moottori lämpimänä, toimi erittäin
varovasti moottoritilassa: palovammavaara.
155)Jäähdytysjärjestelmä on
paineenalainen. Vaihda korkki tarvittaessa
vain alkuperäiseen korkkityyppiin, muutoin
järjestelmän tehokkuus voi heikentyä.
Älä irrota säiliön korkkia moottorin ollessa
kuuma: palovammojen vaara.
128
