FIAT PUNTO 2017 Руководство по эксплуатации и техобслуживанию (in Russian)

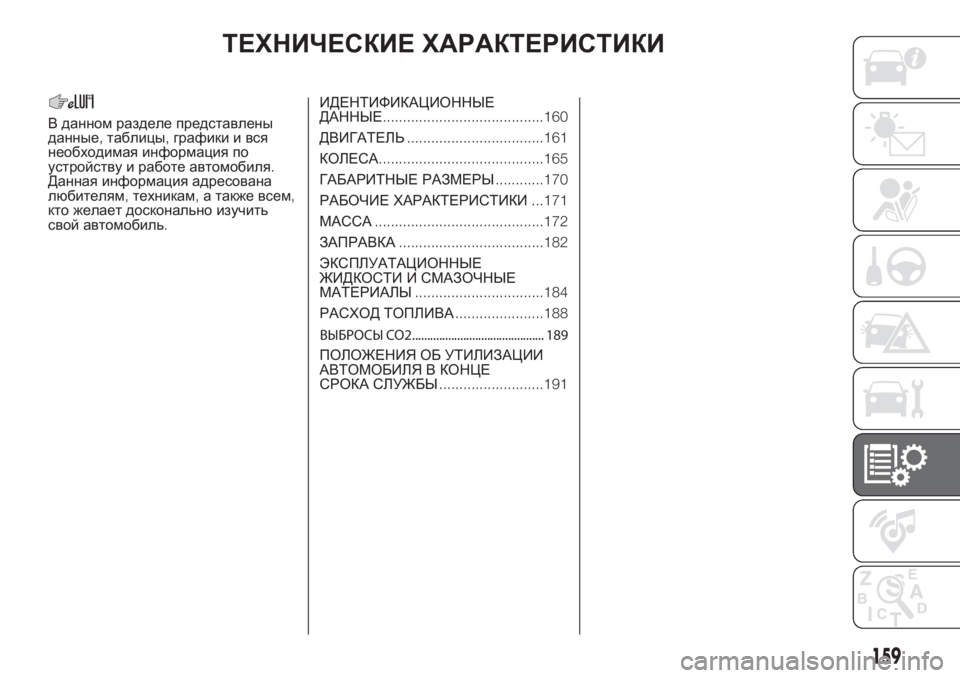

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
В данном разделе представлены
данные,таблицы,графики и вся
необходимая информация по
устройству и работе автомобиля.
Данная информация адресована
любителям,техникам,а также всем,
кто желает досконально изучить
свой автомобиль.ИДЕНТИФИКАЦИОННЫЕ
ДАННЫЕ........................................160
ДВИГАТЕЛЬ..................................161
КОЛЕСА.........................................165
ГАБАРИТНЫЕ РАЗМЕРЫ............170
РАБОЧИЕ ХАРАКТЕРИСТИКИ...171
МАССА..........................................172
ЗАПРАВКА....................................182
ЭКСПЛУАТАЦИОННЫЕ
ЖИДКОСТИ И СМАЗОЧНЫЕ
МАТЕРИАЛЫ................................184
РАСХОД ТОПЛИВА......................188
ПОЛОЖЕНИЯ ОБ УТИЛИЗАЦИИ
АВТОМОБИЛЯ В КОНЦЕ
СРОКА СЛУЖБЫ..........................191
159
ВЫБРОСЫ CO2............................................ 189

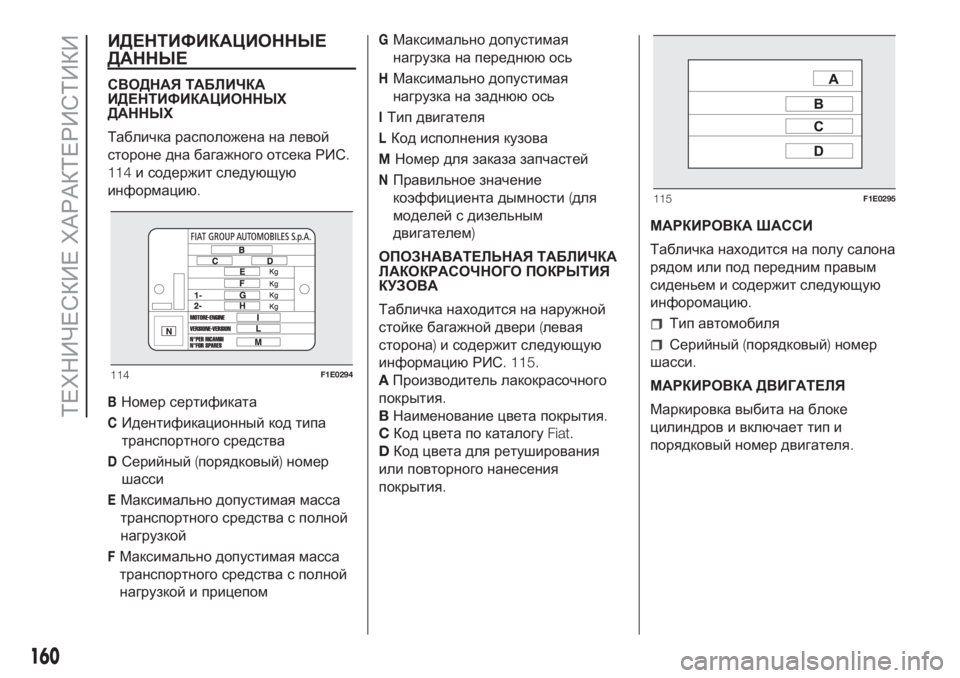

ИДЕНТИФИКАЦИОННЫЕ
ДАННЫЕ
СВОДНАЯ ТАБЛИЧКА
ИДЕНТИФИКАЦИОННЫХ
ДАННЫХ
Табличка расположена на левой
стороне дна багажного отсека РИС.
114и содержит следующую
информацию.
BНомер сертификата
CИдентификационный код типа
транспортного средства
DСерийный(порядковый)номер
шасси
EМаксимально допустимая масса
транспортного средства с полной
нагрузкой
FМаксимально допустимая масса
транспортного средства с полной
нагрузкой и прицепом
GМаксимально допустимая
нагрузка на переднюю ось
HМаксимально допустимая
нагрузка на заднюю ось
IТип двигателя
LКод исполнения кузова
MНомер для заказа запчастей
NПравильное значение
коэффициента дымности(для
моделей с дизельным
двигателем)
ОПОЗНАВАТЕЛЬНАЯ ТАБЛИЧКА
ЛАКОКРАСОЧНОГО ПОКРЫТИЯ
КУЗОВА
Табличка находится на наружной
стойке багажной двери(левая
сторона)и содержит следующую
информациюРИС. 115.
AПроизводитель лакокрасочного
покрытия.
BНаименование цвета покрытия.
CКод цвета по каталогуFiat.
DКод цвета для ретуширования
или повторного нанесения
покрытия.МАРКИРОВКА ШАССИ
Табличка находится на полу салона
рядом или под передним правым
сиденьем и содержит следующую
инфоромацию.
Тип автомобиля
Серийный(порядковый)номер
шасси.
МАРКИРОВКА ДВИГАТЕЛЯ
Маркировка выбита на блоке
цилиндров и включает тип и
порядковый номер двигателя.
114F1E0294
115F1E0295
160
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

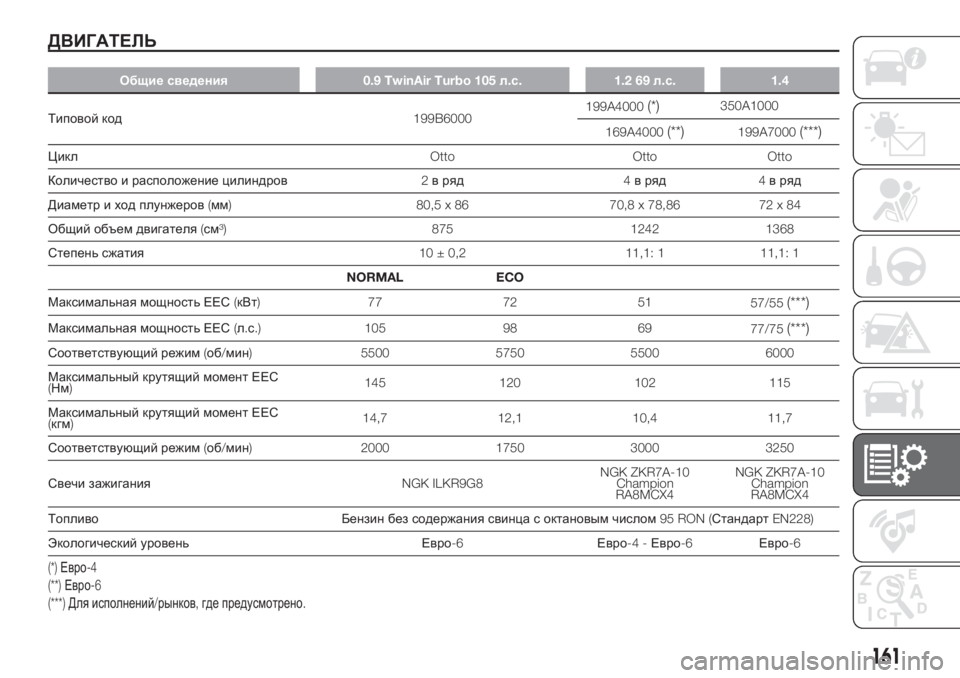

ДВИГАТЕЛЬ
Общие сведения0.9 TwinAir Turbo 105л.с. 1.2 69л.с. 1.4
Типовой код199B6000199A4000(*)350A1000
169A4000
(**)199A7000(***)
ЦиклOtto Otto Otto
Количество и расположение цилиндров2в ряд4в ряд4в ряд
Диаметр и ход плунжеров(мм) 80,5 x 86 70,8 x 78,86 72 x 84
Общий объем двигателя(см³) 875 1242 1368
Степень сжатия10 ± 0,2 11,1: 1 11,1: 1
NORMAL ECO
Максимальная мощность ЕЕС(кВт)777251
57/55
(***)
Максимальная мощность ЕЕС(л.с.) 105 98 69
77/75(***)
Соответствующий режим(об/мин) 5500 5750 5500 6000
Максимальный крутящий момент ЕЕС
(Нм)145 120 102 115
Максимальный крутящий момент ЕЕС
(кгм)14,7 12,1 10,4 11,7
Соответствующий режим(об/мин) 2000 1750 3000 3250
Свечи зажиганияNGK ILKR9G8NGK ZKR7A-10
Champion
RA8MCX4NGK ZKR7A-10
Champion
RA8MCX4
Топливо Бензин без содержания свинца с октановым числом95 RON (СтандартEN228)
Экологический уровень Евро-6Евро-4 -Евро-6Евро-6
(*)Евро-4
(**)Евро-6
(***)Для исполнений/рынков,где предусмотрено.
161

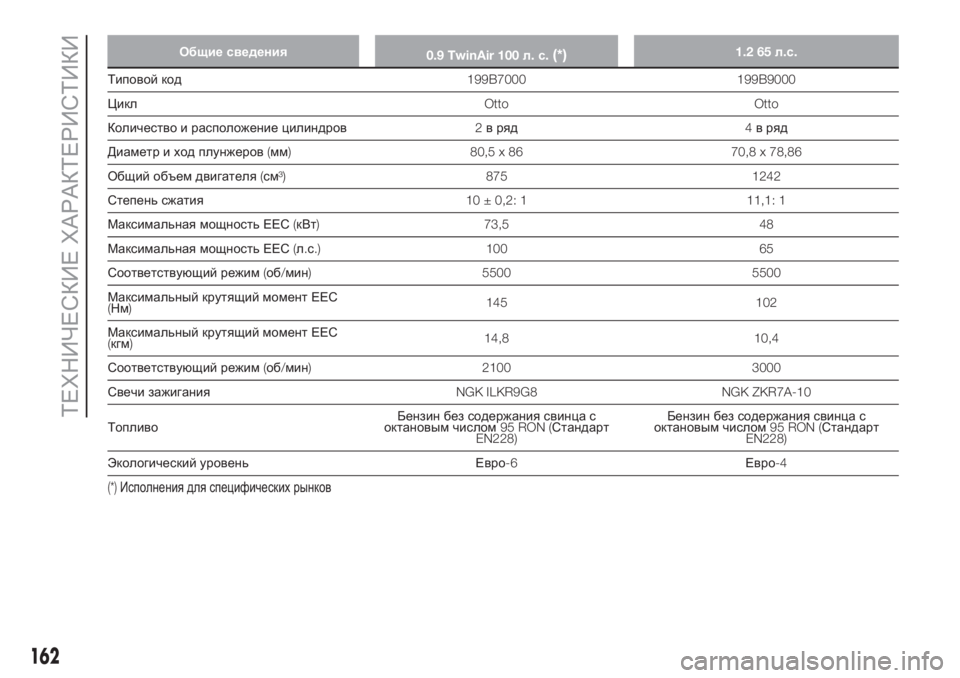

Общие сведения
0.9 TwinAir 100л.с.(*)1.2 65л.с.
Типовой код199B7000 199B9000
ЦиклOtto Otto
Количество и расположение цилиндров2в ряд4в ряд
Диаметр и ход плунжеров(мм) 80,5 x 86 70,8 x 78,86
Общий объем двигателя(см³) 875 1242
Степень сжатия10 ± 0,2: 1 11,1: 1
Максимальная мощность ЕЕС(кВт) 73,5 48
Максимальная мощность ЕЕС(л.с.) 100 65
Соответствующий режим(об/мин) 5500 5500
Максимальный крутящий момент ЕЕС
(Нм)145 102
Максимальный крутящий момент ЕЕС
(кгм)14,8 10,4
Соответствующий режим(об/мин) 2100 3000
Свечи зажиганияNGK ILKR9G8 NGK ZKR7A-10
ТопливоБензин без содержания свинца с
октановым числом95 RON (Стандарт
EN228)Бензин без содержания свинца с
октановым числом95 RON (Стандарт
EN228)
Экологический уровень Евро-6Евро-4
(*)Исполнения для специфических рынков
162
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

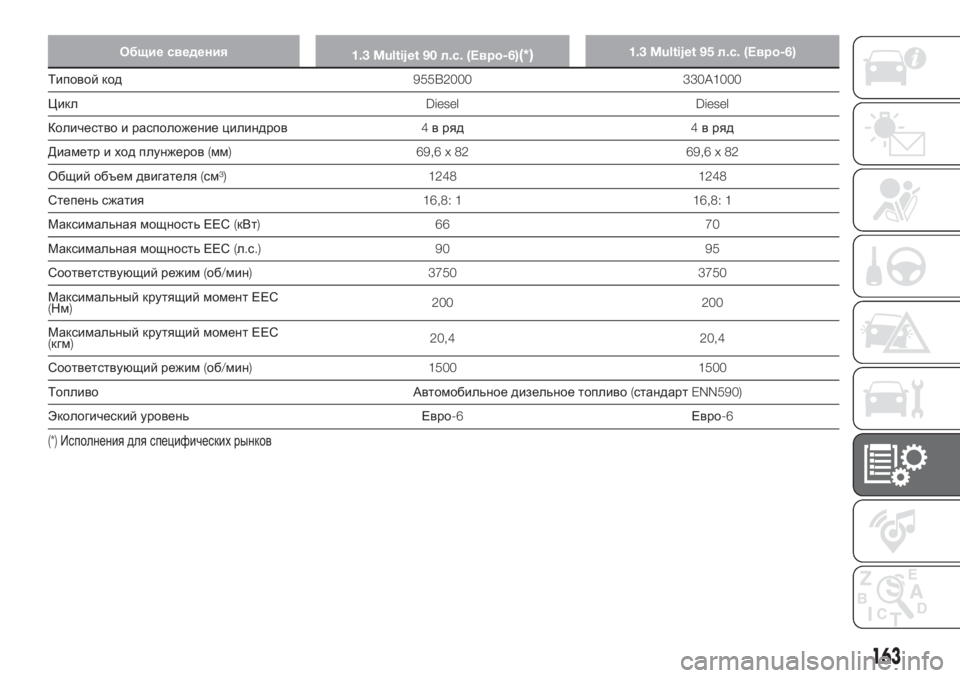

Общие сведения
1.3 Multijet 90л.с.(Евро-6)(*)1.3 Multijet 95л.с.(Евро-6)
Типовой код955B2000 330A1000
ЦиклDiesel Diesel
Количество и расположение цилиндров4в ряд4в ряд
Диаметр и ход плунжеров(мм) 69,6 x 82 69,6 x 82
Общий объем двигателя(см³) 1248 1248
Степень сжатия16,8: 1 16,8: 1
Максимальная мощность ЕЕС(кВт)66 70
Максимальная мощность ЕЕС(л.с.) 90 95
Соответствующий режим(об/мин) 3750 3750
Максимальный крутящий момент ЕЕС
(Нм)200 200
Максимальный крутящий момент ЕЕС
(кгм)20,4 20,4
Соответствующий режим(об/мин) 1500 1500
Топливо Автомобильное дизельное топливо(стандартENN590)
Экологический уровень Евро-6Евро-6
(*)Исполнения для специфических рынков
163

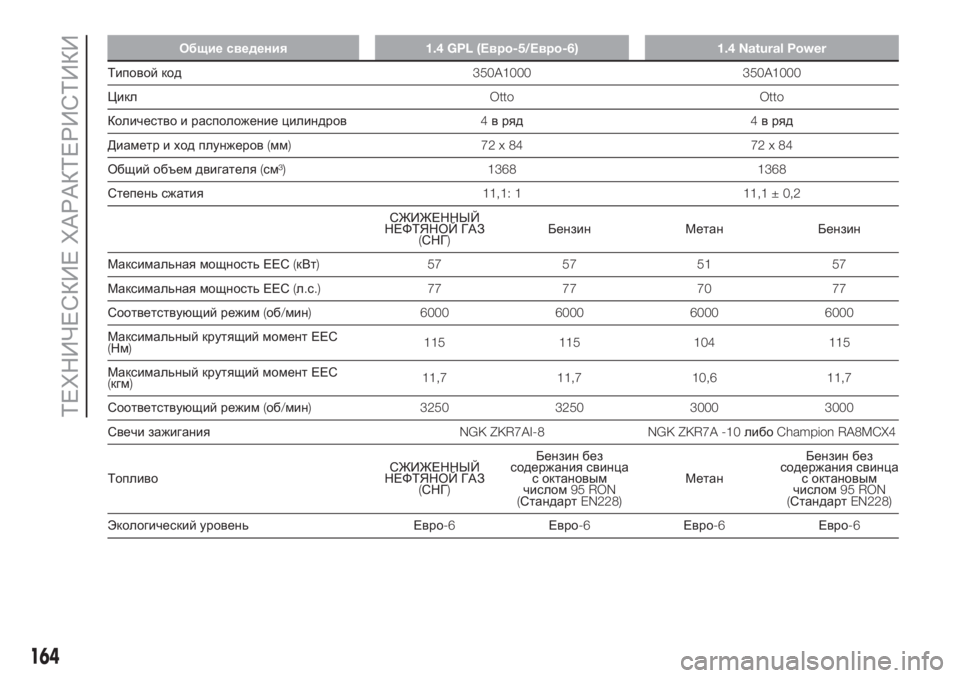

Общие сведения1.4 GPL (Евро-5/Евро-6) 1.4 Natural Power
Типовой код350A1000 350A1000
ЦиклOtto Otto
Количество и расположение цилиндров4в ряд4в ряд
Диаметр и ход плунжеров(мм) 72x84 72x84
Общий объем двигателя(см³) 1368 1368
Степень сжатия11,1: 1 11,1 ± 0,2
СЖИЖЕННЫЙ
НЕФТЯНОЙ ГАЗ
(СНГ)Бензин Метан Бензин
Максимальная мощность ЕЕС(кВт)57575157
Максимальная мощность ЕЕС(л.с.) 77 77 70 77
Соответствующий режим(об/мин) 6000 6000 6000 6000
Максимальный крутящий момент ЕЕС
(Нм)115 115 104 115
Максимальный крутящий момент ЕЕС
(кгм)11,7 11,7 10,6 11,7
Соответствующий режим(об/мин) 3250 3250 3000 3000
Свечи зажиганияNGK ZKR7AI-8 NGK ZKR7A -10либоChampion RA8MCX4
ТопливоСЖИЖЕННЫЙ
НЕФТЯНОЙ ГАЗ
(СНГ)Бензин без
содержания свинца
с октановым
числом95 RON
(СтандартEN228)МетанБензин без
содержания свинца
с октановым
числом95 RON
(СтандартEN228)
Экологический уровень Евро-6Евро-6Евро-6Евро-6
164
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

КОЛЕСА
168) 172)
ДИСКИ И ШИНЫ В КОМПЛЕКТАЦИИ
Межосевое расстояние между шпильками100мм,шпилькиM12 x 1,5должны использоваться только для колес,
предусмотренных для данной модели автомобиля.
В зависимости от комплектации запасное колесо может иметь шину185/65 R15 84Tи диск6Jx15”- ET43.
Исполнение ДискиШины в
комплектеЗимние шины Запасное колесо
0.9 TwinAir Turbo6Jx15''-ET43
(*)185/65 R15 88T185/65 R15 88Q
(M+S)
6J X 15'' - ET 43 185/65 R15 88T 6Jx16''-ET45
(*)195/55 R16 87H195/55 R16 87Q
(M+S)
6,5Jx17''-ET46
(*)205/45 R17 88V205/45 R17 88Q
(M+S)
1.2 69л.с.6Jx15”-ET43
(*)185/65 R15 88T185/65 R15 88Q
(M+S)
6J X 15'' - ET 43 185/65 R15 88T
6Jx16''-ET45
(*)195/55 R16 87H195/55 R16 87Q
(M+S)
6Jx17''-ET46
(*)205/45 R15 88V(**)205/45 R17 88Q
(M+S)––
(*)Легкосплавный диск
(**)Модели специального выпуска без системыStart&Stop
165

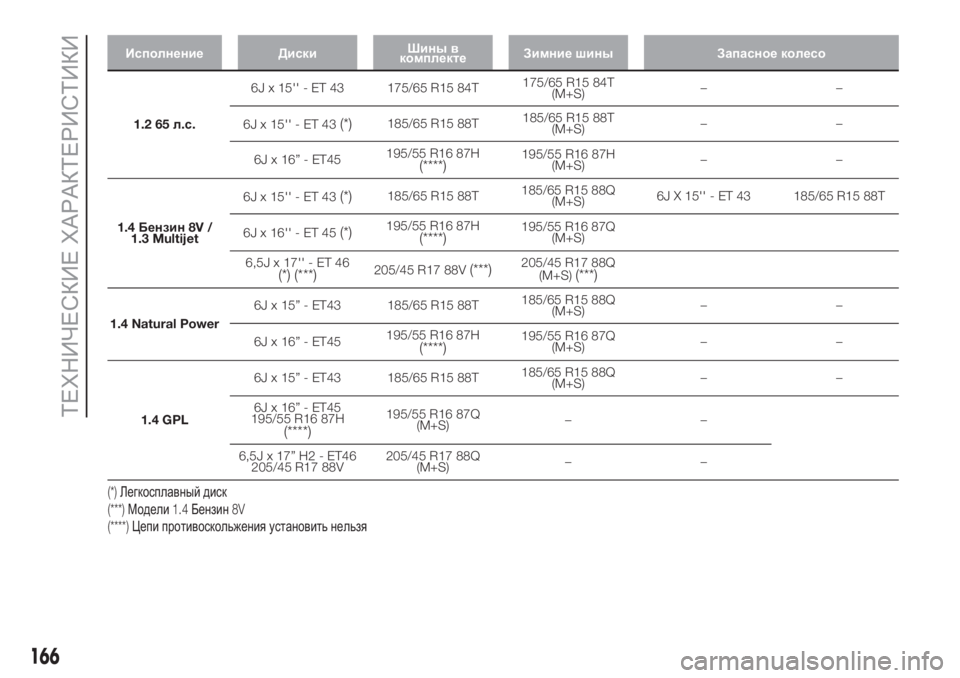

Исполнение ДискиШины в
комплектеЗимние шины Запасное колесо
1.2 65л.с.6J x 15'' - ET 43 175/65 R15 84T175/65 R15 84T
(M+S)––
6Jx15''-ET43(*)185/65 R15 88T185/65 R15 88T
(M+S)––
6J x 16” - ET45195/55 R16 87H
(****)195/55 R16 87H
(M+S)––
1.4Бензин8V /
1.3 Multijet6Jx15''-ET43
(*)185/65 R15 88T185/65 R15 88Q
(M+S)6J X 15'' - ET 43 185/65 R15 88T
6Jx16''-ET45
(*)195/55 R16 87H(****)195/55 R16 87Q
(M+S)
6,5Jx17''-ET46
(*) (***)205/45 R17 88V(***)205/45 R17 88Q
(M+S)(***)
1.4 Natural Power6J x 15” - ET43 185/65 R15 88T185/65 R15 88Q
(M+S)––
6J x 16” - ET45195/55 R16 87H
(****)195/55 R16 87Q
(M+S)––
1.4 GPL6J x 15” - ET43 185/65 R15 88T185/65 R15 88Q
(M+S)––
6J x 16” - ET45
195/55 R16 87H
(****)
195/55 R16 87Q
(M+S)––
6,5J x 17” H2 - ET46
205/45 R17 88V205/45 R17 88Q
(M+S)––
(*)Легкосплавный диск
(****)Цепи противоскольжения установить нельзя (***)Модели1.4Бензин8V
166
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ДАВЛЕНИЕ НАКАЧКИ ХОЛОДНЫХ ШИН(бар)
Для теплых шин значение давления следует увеличить на+0,3бар по сравнениюс приведенным в таблице.Вновь
проверьте давление на холодных шинах.Для зимних шин значение давления должно быть на0,2бар больше по
сравнениюс рекомендованным для шин,входящих в комплектацию.При движении на скорости выше160км/час
накачивайте шины до значения,рекомендованного для условий полной нагрузки.При наличии системыiTPMS
значение давления должно быть на0,1бар больше по сравнениюс заданным.СистемаiTPMSне предусмотрена
для шины175/65 R15 84T.
ШиныВ ненагруженном состоянии или при средней
нагрузкеПолная нагрузка
Передние Заднее Передние Заднее
175/65 R15 84T 2,2 2,1 2,2 2,2
175/65 R15 84T
(*)2,4 2,1 2,5 2,2
185/65 R15 88T 2,2 2,0 2,2 2,2
185/65 R15 88T
(**)2,3 2,1 2,3 2,3
195/65 R15 87H
(***)2,2 2,0 2,2 2,2
195/55 R16 87H
(*)2,3 2,1 2,4 2,4
205/45 R17 88V 2,4 2,2 2.4 2,4
205/45 R17 88V
(*)2,4 2,2 2,5 2,4
(*)Двигатели1.3 Mjet 75/85л.с.
(**)Двигатели0.9 TwinAir 100л.с.и1.3 MJet
(***)Двигатели1.4 Natural Power
167

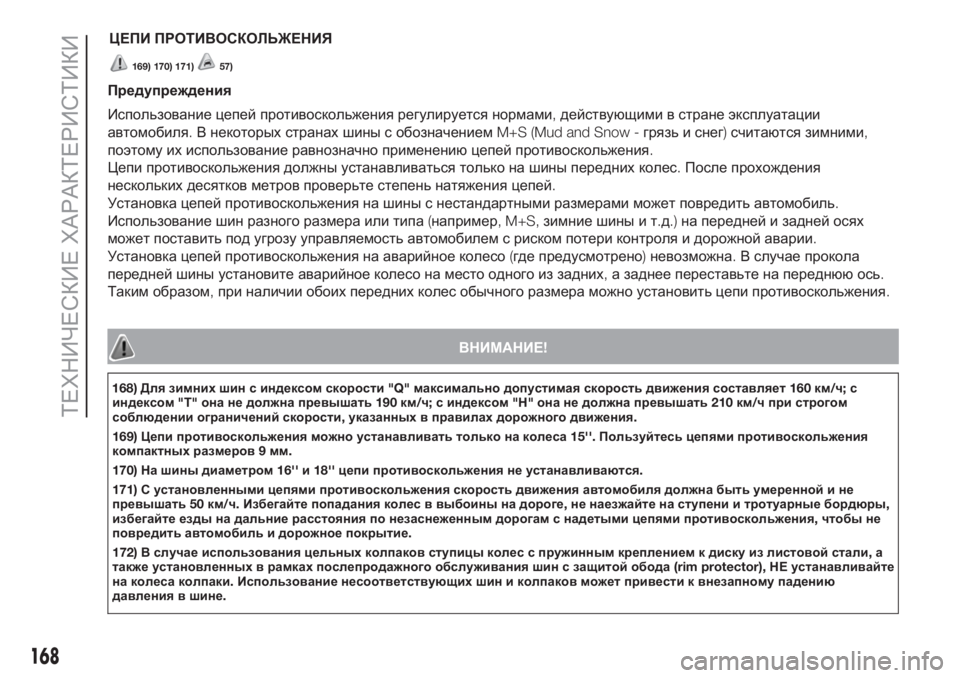

Предупреждения
Использование цепей противоскольжения регулируется нормами,действующими в стране эксплуатации
автомобиля.В некоторых странах шины с обозначениемM+S (Mud and Snow -грязь и снег)считаются зимними,
поэтому их использование равнозначно применениюцепей противоскольжения.
Цепи противоскольжения должны устанавливаться только на шины передних колес.После прохождения
нескольких десятков метров проверьте степень натяжения цепей.
Установка цепей противоскольжения на шины с нестандартными размерами может повредить автомобиль.
Использование шин разного размера или типа(например, M+S,зимние шины и т.д.)на передней и задней осях
может поставить под угрозу управляемость автомобилем с риском потери контроля и дорожной аварии.
Установка цепей противоскольжения на аварийное колесо(где предусмотрено)невозможна.В случае прокола
передней шины установите аварийное колесо на место одного из задних,а заднее переставьте на переднюю ось.
Таким образом,при наличии обоих передних колес обычного размера можно установить цепи противоскольжения.
ВНИМАНИЕ!
168)Для зимних шин с индексом скорости"Q"максимально допустимая скорость движения составляет160км/ч;с
индексом"Т"она не должна превышать190км/ч;с индексом"Н"она не должна превышать210км/ч при строгом
соблюдении ограничений скорости,указанных в правилах дорожного движения.
169)Цепи противоскольжения можно устанавливать только на колеса15''.Пользуйтесь цепями противоскольжения
компактных размеров9мм.
170)На шины диаметром16''и18''цепи противоскольжения не устанавливаются.
171)С установленными цепями противоскольжения скорость движения автомобиля должна быть умеренной и не
превышать50км/ч.Избегайте попадания колес в выбоины на дороге,не наезжайте на ступени и тротуарные бордюры,
избегайте езды на дальние расстояния по незаснеженным дорогам с надетыми цепями противоскольжения,чтобы не
повредить автомобиль и дорожное покрытие.
172)В случае использования цельных колпаков ступицы колес с пружинным креплением к диску из листовой стали,а
также установленных в рамках послепродажного обслуживания шин с защитой обода(rim protector),НЕ устанавливайте
на колеса колпаки.Использование несоответствующих шин и колпаков может привести к внезапному падению
давления в шине.
168
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ЦЕПИ ПРОТИВОСКОЛЬЖЕНИЯ
169) 170) 171)57)
