FIAT PUNTO 2017 Руководство по эксплуатации и техобслуживанию (in Russian)

МОТОРНЫЙ ОТСЕК
.
ПРОВЕРКА УРОВНЕЙ
153) 154)45)

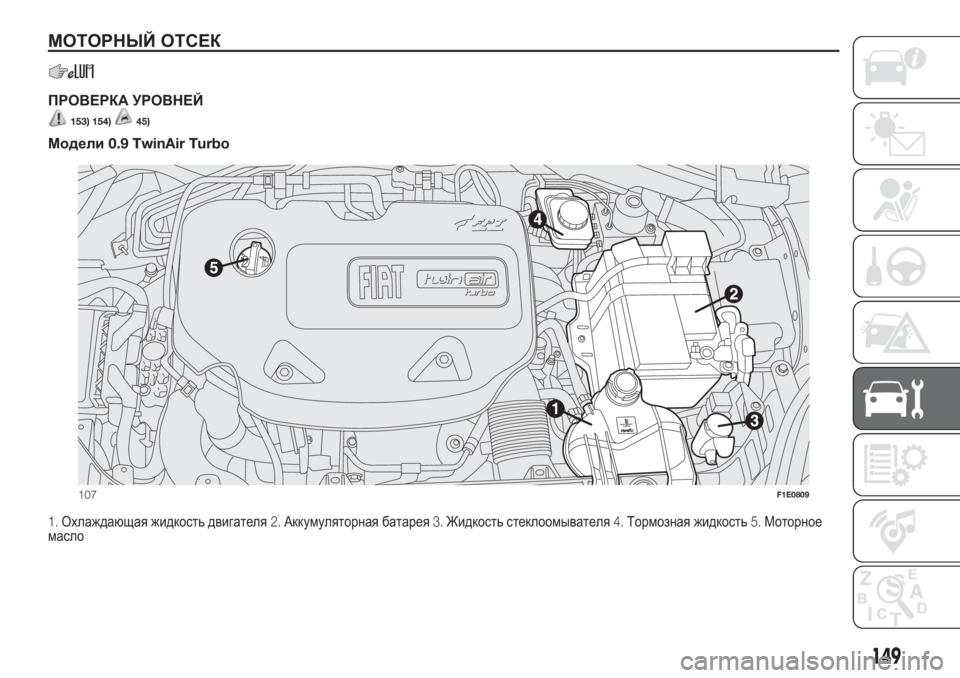

Модели0.9 TwinAir Turbo
1.Охлаждающая жидкость двигателя2.Аккумуляторная батарея3.Жидкость стеклоомывателя4.Тормозная жидкость5.Моторное
масло
107F1E0809
149

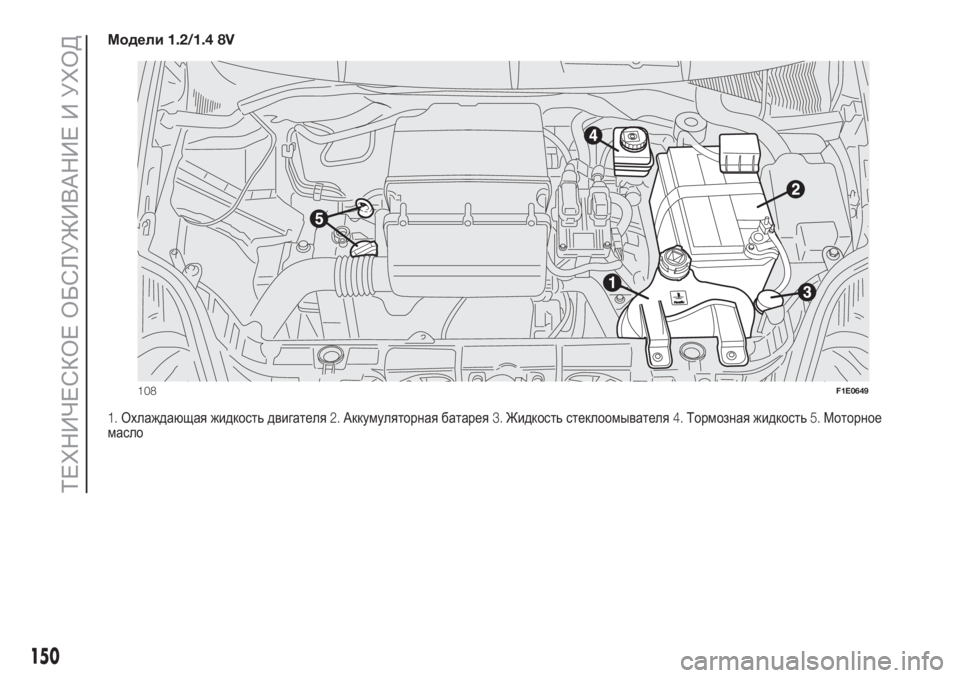

Модели1.2/1.4 8V
1.Охлаждающая жидкость двигателя2.Аккумуляторная батарея3.Жидкость стеклоомывателя4.Тормозная жидкость5.Моторное
масло
108F1E0649
150
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УХОД

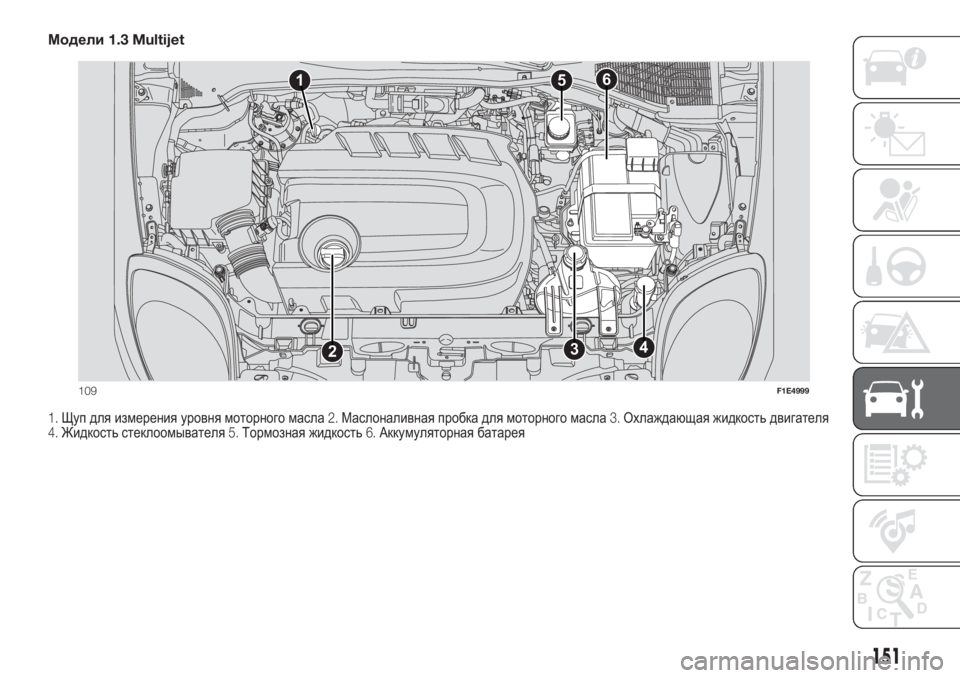

Модели1.3 Multijet
1.Щуп для измерения уровня моторного масла2.Маслоналивная пробка для моторного масла3.Охлаждающая жидкость двигателя
4.Жидкость стеклоомывателя5.Тормозная жидкость6.Аккумуляторная батарея
516
432
109F1E4999
151

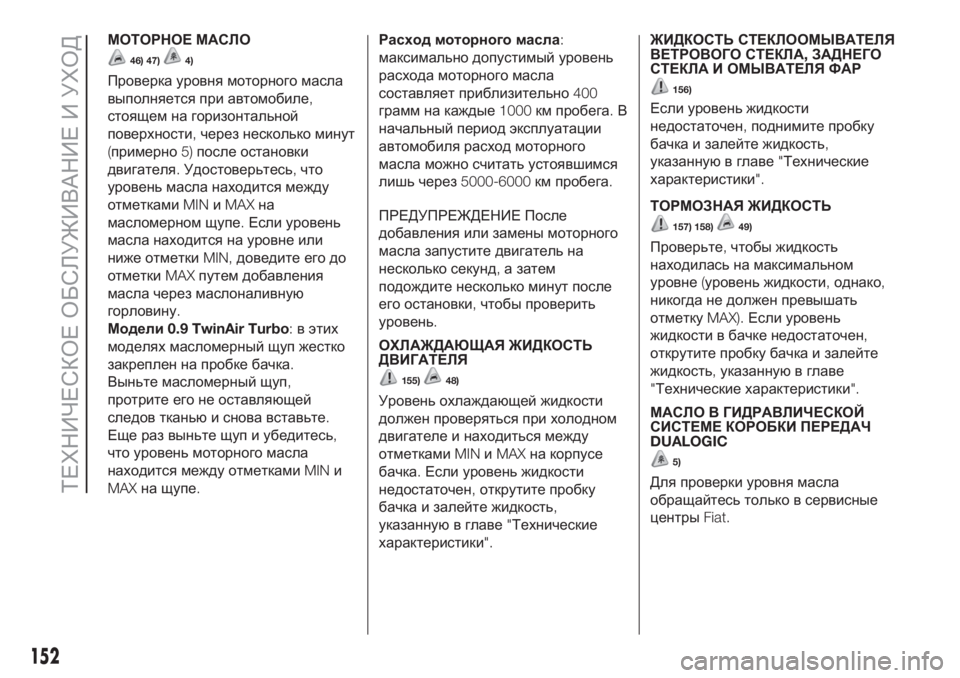

МОТОРНОЕ МАСЛО
46) 47)4)
Проверка уровня моторного масла
выполняется при автомобиле,
стоящем на горизонтальной
поверхности,через несколько минут
(примерно5)после остановки
двигателя.Удостоверьтесь,что
уровень масла находится между
отметкамиMINиMAXна
масломерном щупе.Если уровень
масла находится на уровне или
ниже отметкиMIN,доведите его до
отметкиMAXпутем добавления
масла через маслоналивную
горловину.
Модели0.9 TwinAir Turbo:в этих
моделях масломерный щуп жестко
закреплен на пробке бачка.
Выньте масломерный щуп,
протрите его не оставляющей
следов тканьюи снова вставьте.
Еще раз выньте щуп и убедитесь,
что уровень моторного масла
находится между отметкамиMINи
MAXна щупе.Расход моторного масла:
максимально допустимый уровень
расхода моторного масла
составляет приблизительно400
грамм на каждые1000км пробега.В
начальный период эксплуатации
автомобиля расход моторного
масла можно считать устоявшимся
лишь через5000-6000км пробега.
ПРЕДУПРЕЖДЕНИЕ После
добавления или замены моторного
масла запустите двигатель на
несколько секунд,а затем
подождите несколько минут после
его остановки,чтобы проверить
уровень.
ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ
ДВИГАТЕЛЯ
155)48)
Уровень охлаждающей жидкости
должен проверяться при холодном
двигателе и находиться между
отметкамиMINиMAXна корпусе
бачка.Если уровень жидкости
недостаточен,открутите пробку
бачка и залейте жидкость,
указаннуюв главе"Технические
характеристики".ЖИДКОСТЬ СТЕКЛООМЫВАТЕЛЯ
ВЕТРОВОГО СТЕКЛА,ЗАДНЕГО
СТЕКЛА И ОМЫВАТЕЛЯ ФАР
156)
Если уровень жидкости
недостаточен,поднимите пробку
бачка и залейте жидкость,
указаннуюв главе"Технические
характеристики".
ТОРМОЗНАЯ ЖИДКОСТЬ
157) 158)49)
Проверьте,чтобы жидкость
находилась на максимальном
уровне(уровень жидкости,однако,
никогда не должен превышать
отметкуMAX).Если уровень
жидкости в бачке недостаточен,
открутите пробку бачка и залейте
жидкость,указаннуюв главе
"Технические характеристики".
МАСЛО В ГИДРАВЛИЧЕСКОЙ
СИСТЕМЕ КОРОБКИ ПЕРЕДАЧ
DUALOGIC
5)
Для проверки уровня масла
обращайтесь только в сервисные
центрыFiat.
152
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УХОД

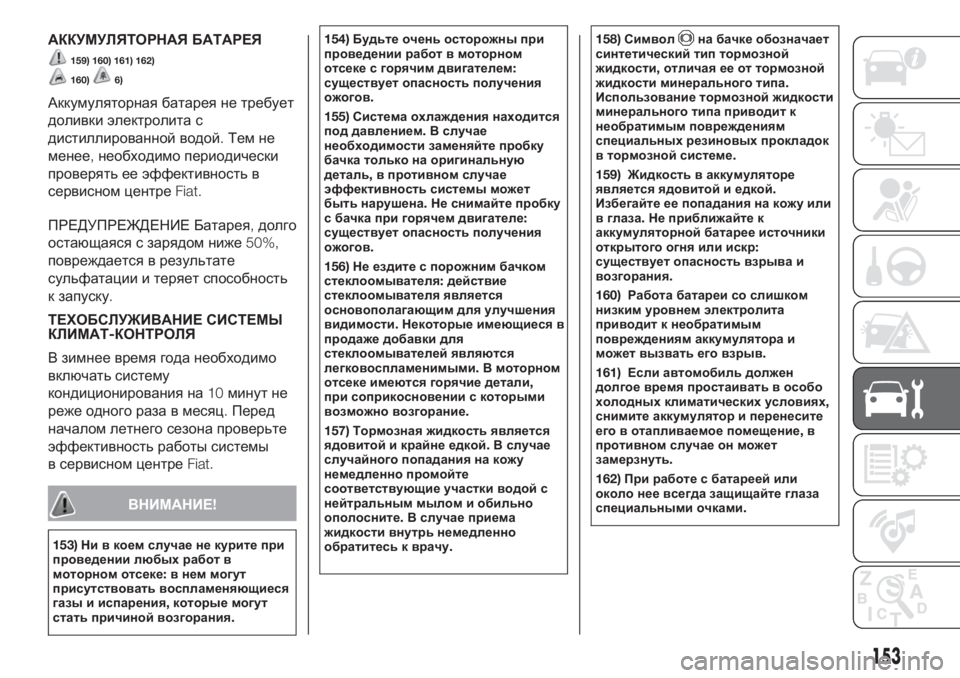

АККУМУЛЯТОРНАЯ БАТАРЕЯ
159) 160) 161) 162)
160)6)
Аккумуляторная батарея не требует
доливки электролита с
дистиллированной водой.Тем не
менее,необходимо периодически
проверять ее эффективность в
сервисном центреFiat.
ПРЕДУПРЕЖДЕНИЕ Батарея,долго
остающаяся с зарядом ниже50%,
повреждается в результате
сульфатации и теряет способность
к запуску.
ТЕХОБСЛУЖИВАНИЕ СИСТЕМЫ
КЛИМАТ-КОНТРОЛЯ
В зимнее время года необходимо
включать систему
кондиционирования на10минут не
реже одного раза в месяц.Перед
началом летнего сезона проверьте
эффективность работы системы
в сервисном центреFiat.
ВНИМАНИЕ!
153)Ни в коем случае не курите при
проведении любых работ в
моторном отсеке:в нем могут
присутствовать воспламеняющиеся
газы и испарения,которые могут
стать причиной возгорания.154)Будьте очень осторожны при
проведении работ в моторном
отсеке с горячим двигателем:
существует опасность получения
ожогов.
155)Система охлаждения находится
под давлением.В случае
необходимости заменяйте пробку
бачка только на оригинальную
деталь,в противном случае
эффективность системы может
быть нарушена.Не снимайте пробку
с бачка при горячем двигателе:
существует опасность получения
ожогов.
156)Не ездите с порожним бачком
стеклоомывателя:действие
стеклоомывателя является
основополагающим для улучшения
видимости.Некоторые имеющиеся в
продаже добавки для
стеклоомывателей являются
легковоспламенимыми.В моторном
отсеке имеются горячие детали,
при соприкосновении с которыми
возможно возгорание.
157)Тормозная жидкость является
ядовитой и крайне едкой.В случае
случайного попадания на кожу
немедленно промойте
соответствующие участки водой с
нейтральным мылом и обильно
ополосните.В случае приема
жидкости внутрь немедленно
обратитесь к врачу.158)Символ
на бачке обозначает
синтетический тип тормозной
жидкости,отличая ее от тормозной
жидкости минерального типа.
Использование тормозной жидкости
минерального типа приводит к
необратимым повреждениям
специальных резиновых прокладок
в тормозной системе.
159)Жидкость в аккумуляторе
является ядовитой и едкой.
Избегайте ее попадания на кожу или
в глаза.Не приближайте к
аккумуляторной батарее источники
открытого огня или искр:
существует опасность взрыва и
возгорания.
160)Работа батареи со слишком
низким уровнем электролита
приводит к необратимым
повреждениям аккумулятора и
может вызвать его взрыв.
161)Если автомобиль должен
долгое время простаивать в особо
холодных климатических условиях,
снимите аккумулятор и перенесите
его в отапливаемое помещение,в
противном случае он может
замерзнуть.
162)При работе с батареей или
около нее всегда защищайте глаза
специальными очками.
153

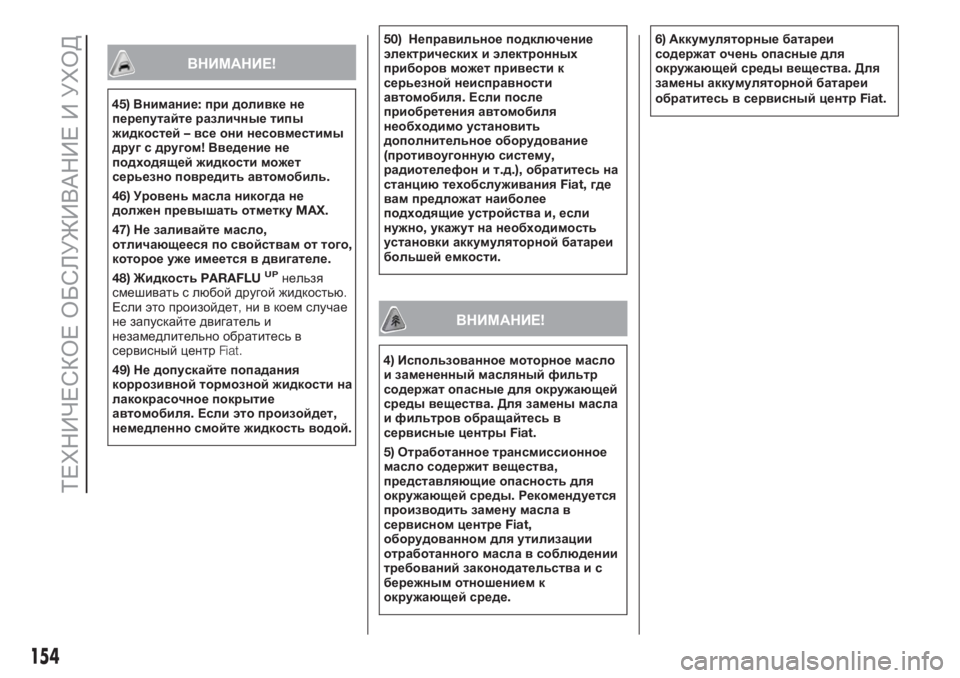

ВНИМАНИЕ!
45)Внимание:при доливке не
перепутайте различные типы
жидкостей–все они несовместимы
друг с другом!Введение не
подходящей жидкости может
серьезно повредить автомобиль.
46)Уровень масла никогда не
должен превышать отметкуMAX.
47)Не заливайте масло,
отличающееся по свойствам от того,
которое уже имеется в двигателе.
48)ЖидкостьPARAFLU
UPнельзя
смешивать с любой другой жидкостью.
Если это произойдет,ни в коем случае
не запускайте двигатель и
незамедлительно обратитесь в
сервисный центрFiat.
49)Не допускайте попадания
коррозивной тормозной жидкости на
лакокрасочное покрытие
автомобиля.Если это произойдет,
немедленно смойте жидкость водой.50)Неправильное подключение
электрических и электронных
приборов может привести к
серьезной неисправности
автомобиля.Если после
приобретения автомобиля
необходимо установить
дополнительное оборудование
(противоугоннуюсистему,
радиотелефон и т.д.),обратитесь на
станциютехобслуживанияFiat,где
вам предложат наиболее
подходящие устройства и,если
нужно,укажут на необходимость
установки аккумуляторной батареи
большей емкости.
4)Использованное моторное масло
и замененный масляный фильтр
содержат опасные для окружающей
среды вещества.Для замены масла
и фильтров обращайтесь в
сервисные центрыFiat.
5)Отработанное трансмиссионное
масло содержит вещества,
представляющие опасность для
окружающей среды.Рекомендуется
производить замену масла в
сервисном центреFiat,
оборудованном для утилизации
отработанного масла в соблюдении
требований законодательства и с
бережным отношением к
окружающей среде.6)Аккумуляторные батареи
содержат очень опасные для
окружающей среды вещества.Для
замены аккумуляторной батареи
обратитесь в сервисный центрFiat.
154
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УХОД
ВНИМАНИЕ!

ЗАРЯДКА
АККУМУЛЯТОРНОЙ
БАТАРЕИ
163) 164)
ПРЕДУПРЕЖДЕНИЕ Прежде чем
отсоединить и вновь подключить
аккумулятор к системе
электропитания,подождите не
менее1минуты после установки
ключа зажигания в положениеSTOP
и после закрытия двери со стороны
водителя.
ПРЕДУПРЕЖДЕНИЕ Зарядка
должна проводиться медленно при
низкой силе зарядного тока в
течение24часов.Зарядка в
течение слишком
продолжительного времени может
повредить аккумулятор.ПРЕДУПРЕЖДЕНИЕ Необходимо,
чтобы электрические провода были
должным образом снова соединены
с аккумулятором(положительный
провод(+)с положительной
клеммой и отрицательный провод
(–)с отрицательной клеммой).
Клеммы аккумуляторной батареи
обозначены символами
(положительная клемма(+)и
отрицательная клемма(–)),которые
указаны на крышке аккумуляторной
батареи.На кабельных
наконечниках не должно быть
следов коррозии.
ПРЕДУПРЕЖДЕНИЕ При
использовании быстрого зарядного
устройства с батареей,
установленной на автомобиле,
перед подключением зарядного
устройства отсоедините оба
провода аккумулятора автомобиля.
Не используйте быстрое зарядное
устройство для подачи пускового
напряжения.
ПРЕДУПРЕЖДЕНИЕ Описание
процедуры зарядки аккумуляторной
батареи приводится только в
качестве справочной информации.
Для выполнения этой операции
рекомендуется обращаться в
сервисные центрыFiat.ИСПОЛНЕНИЯ БЕЗ СИСТЕМЫ
Start&Stop
(для исполнений/рынков,где
предусмотрено)
Зарядка аккумуляторной батареи
выполняется следующим образом:
отсоедините клемму от
минусового вывода аккумулятора и
подсоедините провода зарядного
устройства к клеммам
аккумуляторной батареи,соблюдая
полярность;
включите зарядное устройство;
после завершения зарядки сначала
выключите зарядное устройство,
прежде чем отсоединть его от
аккумулятора;
снова соедините клемму с
минусовым выводом
аккумуляторной батареи.
ИСПОЛНЕНИЯ С СИСТЕМОЙ
Start&Stop
(для исполнений/рынков,где
предусмотрено)
Зарядка аккумуляторной батареи
выполняется следующим образом:

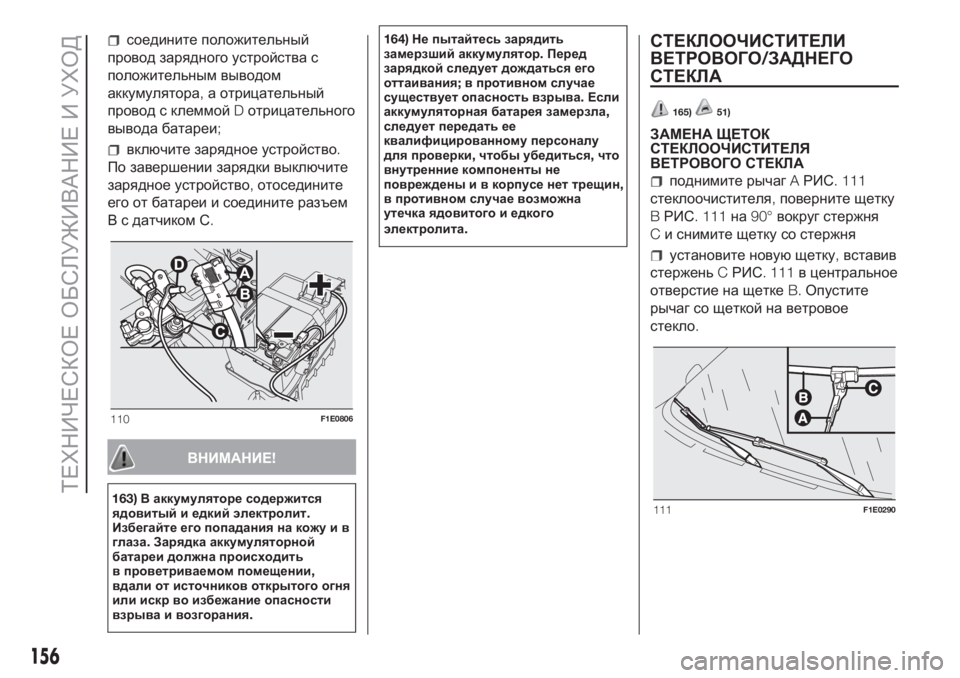

отсоедините разъем В РИС.
110 (нажатием кнопки А)от датчика
Cпроверки состояния зарядки
аккумулятора,который установлен
на отрицательном полюсеD
аккумулятора;
155

соедините положительный
провод зарядного устройства с
положительным выводом
аккумулятора,а отрицательный
провод с клеммойDотрицательного
вывода батареи;
включите зарядное устройство.
По завершении зарядки выключите
зарядное устройство,отоседините
его от батареи и соедините разъем
В с датчиком С.
ВНИМАНИЕ!
163)В аккумуляторе содержится
ядовитый и едкий электролит.
Избегайте его попадания на кожу и в
глаза.Зарядка аккумуляторной
батареи должна происходить
в проветриваемом помещении,
вдали от источников открытого огня
или искр во избежание опасности
взрыва и возгорания.164)Не пытайтесь зарядить
замерзший аккумулятор.Перед
зарядкой следует дождаться его
оттаивания;в противном случае
существует опасность взрыва.Если
аккумуляторная батарея замерзла,
следует передать ее
квалифицированному персоналу
для проверки,чтобы убедиться,что
внутренние компоненты не
повреждены и в корпусе нет трещин,
в противном случае возможна
утечка ядовитого и едкого
электролита.
СТЕКЛООЧИСТИТЕЛИ
ВЕТРОВОГО/ЗАДНЕГО
СТЕКЛА
165)51)
ЗАМЕНА ЩЕТОК
СТЕКЛООЧИСТИТЕЛЯ
ВЕТРОВОГО СТЕКЛА
поднимите рычагAРИС. 111
стеклоочистителя,поверните щетку
BРИС. 111на90°вокруг стержня
Cи снимите щетку со стержня
установите новующетку,вставив
стерженьCРИС. 111в центральное
отверстие на щеткеB.Опустите
рычаг со щеткой на ветровое
стекло.
110F1E0806
111F1E0290
156
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УХОД

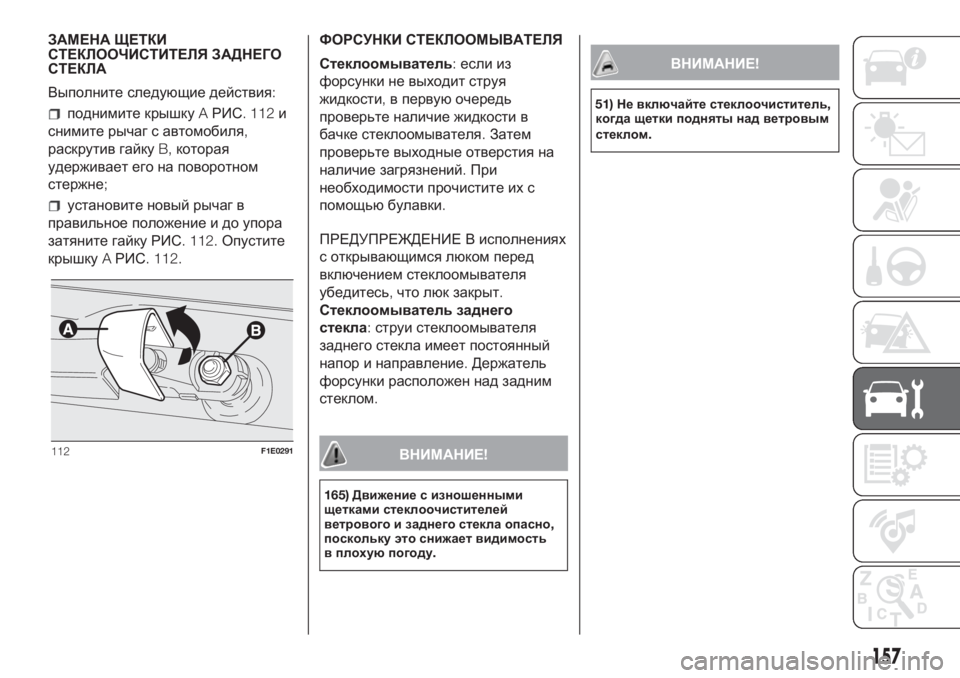

ЗАМЕНА ЩЕТКИ
СТЕКЛООЧИСТИТЕЛЯ ЗАДНЕГО
СТЕКЛА
Выполните следующие действия:
поднимите крышкуAРИС. 112и
снимите рычаг с автомобиля,
раскрутив гайкуB,которая
удерживает его на поворотном
стержне;
установите новый рычаг в
правильное положение и до упора
затяните гайку РИС. 112.Опустите
крышкуAРИС. 112.ФОРСУНКИ СТЕКЛООМЫВАТЕЛЯ
Стеклоомыватель:если из
форсунки не выходит струя
жидкости,в первуюочередь
проверьте наличие жидкости в
бачке стеклоомывателя.Затем
проверьте выходные отверстия на
наличие загрязнений.При
необходимости прочистите их с
помощьюбулавки.
ПРЕДУПРЕЖДЕНИЕ В исполнениях
с открывающимся люком перед
включением стеклоомывателя
убедитесь,что люк закрыт.
Стеклоомыватель заднего
стекла:струи стеклоомывателя
заднего стекла имеет постоянный
напор и направление.Держатель
форсунки расположен над задним
стеклом.
ВНИМАНИЕ!
165)Движение с изношенными
щетками стеклоочистителей
ветрового и заднего стекла опасно,
поскольку это снижает видимость
в плохуюпогоду.
ВНИМАНИЕ!
51)Не включайте стеклоочиститель,
когда щетки подняты над ветровым
стеклом.
112F1E0291
157

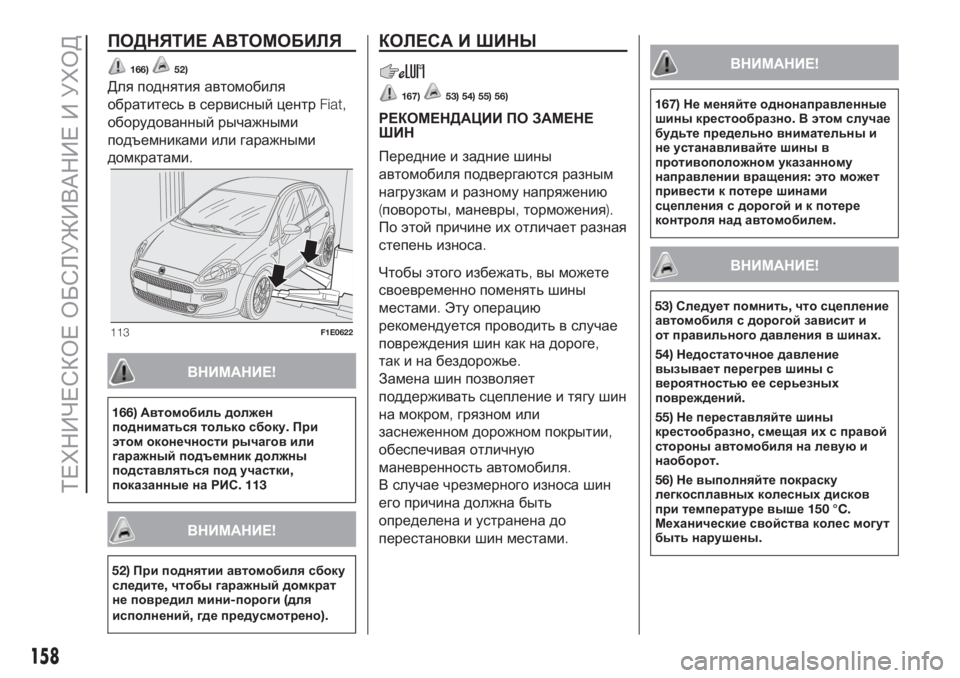

ПОДНЯТИЕ АВТОМОБИЛЯ
166)52)
Для поднятия автомобиля
обратитесь в сервисный центрFiat,
оборудованный рычажными
подъемниками или гаражными
домкратами.
ВНИМАНИЕ!
166)Автомобиль должен
подниматься только сбоку.При
этом оконечности рычагов или
гаражный подъемник должны
подставляться под участки,
показанные на РИС. 113
ВНИМАНИЕ!
52)При поднятии автомобиля сбоку
следите,чтобы гаражный домкрат
не повредил мини-пороги(для
исполнений,где предусмотрено).
КОЛЕСА И ШИНЫ
167)53) 54) 55) 56)
РЕКОМЕНДАЦИИ ПО ЗАМЕНЕ
ШИН
Передние и задние шины
автомобиля подвергаются разным
нагрузкам и разному напряжению
(повороты,маневры,торможения).
По этой причине их отличает разная
степень износа.
Чтобы этого избежать,вы можете
своевременно поменять шины
местами.Эту операцию
рекомендуется проводить в случае
повреждения шин как на дороге,
так и на бездорожье.
Замена шин позволяет
поддерживать сцепление и тягу шин
на мокром,грязном или
заснеженном дорожном покрытии,
обеспечивая отличную
маневренность автомобиля.
В случае чрезмерного износа шин
его причина должна быть
определена и устранена до
перестановки шин местами.
ВНИМАНИЕ!
167)Не меняйте однонаправленные
шины крестообразно.В этом случае
будьте предельно внимательны и
не устанавливайте шины в
противоположном указанному
направлении вращения:это может
привести к потере шинами
сцепления с дорогой и к потере
контроля над автомобилем.
ВНИМАНИЕ!
53)Следует помнить,что сцепление
автомобиля с дорогой зависит и
от правильного давления в шинах.
54)Недостаточное давление
вызывает перегрев шины с
вероятностьюее серьезных
повреждений.
55)Не переставляйте шины
крестообразно,смещая их с правой
стороны автомобиля на левуюи
наоборот.
56)Не выполняйте покраску
легкосплавных колесных дисков
при температуре выше150 °C.
Механические свойства колес могут
быть нарушены.
113F1E0622
158
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УХОД
