ЭЛЕКТРИЧЕСКИЕ УСТРОЙСТВАПРЕДОХРАНИТЕЛЬ
АМПЕР
Питание выключателя тормозной педали(нормально замкнутый контакт),
выключателя педали сцепления,блока внутреннего обогрева,блока системы
Blue&Me™,системы для автомобильного приемника,панели стабилизатора
напряжения,фонаря заднего хода на бампере,датчика воды на фильтре дизельного
топлива,панели свечей предпускового подогрева,датчика на усилителе тормозов,
катушек дистанционного управления на панели предохранителей моторного отсека,
датчика массового расхода воздуха10 7,5
119

БЛОК ПРЕДОХРАНИТЕЛЕЙ В БАГАЖНИКЕ
РИС.98
ЭЛЕКТРИЧЕСКИЕ УСТРОЙСТВА ПРЕДОХРАНИТЕЛЬ АМПЕР
Система электрического привода открывающего люка17 20
Панель управления системой сигнализации14 7,5
Электропривод поясничной опоры в переднем сиденье водителя04 10
Система электроподъемника стекол(привод,панель управления)на
правой двери10 20
Свободный16 –
Блок подогрева сиденья водителя08 10
Система буксировочного крюка(место для установки предохранителя при
послепродажной подготовке)07 –
Электрическая розетка в багажнике05 15
Система электроподъемника стекол(привод,панель управления)на левой
двери11 20
Система контроля давления в шинахiTPMS 13 5
Блок подогрева переднего сиденья пассажира09 10
Свободный01 –
Свободный02
Свободный03
Свободный06 –
Свободный15 –
120
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦИИ

ВНИМАНИЕ!
125)При повторном сгорании
предохранителя обратитесь на
станциютехобслуживанияFiat.
126)Никогда не ставьте на место
перегоревшего предохранителя
металлическуюпроволоку или
другой вспомогательный материал.
127)Ни в коем случае не заменяйте
предохранитель на другой с
большей силой тока.ОПАСНОСТЬ
ВОЗГОРАНИЯ!
128)В случае срабатывания общего
защитного предохранителя
(MEGA-FUSE, MIDI-FUSE, MAXI-FUSE)
обратитесь в сервисный центрFiat.
129)Перед заменой предохранителя
убедитесь,что ключ извлечен из
замка зажигания,а все
электроприборы выключены и/или
отключены от питания.
130)В случае срабатывания общего
защитного предохранителя систем
безопасности(система подушек
безопасности,тормозная система),
систем силовых агрегатов(система
двигателя,система коробки
переключения передач)или
системы управления обратитесь в
сервисный центрFiat.
ЗАМЕНА КОЛЕСА
131) 132) 133) 134) 135)
ДОМКРАТ
вес домкрата1,76кг
домкрат не нуждается в
какой-либо регулировке;
домкрат не подлежит ремонту;в
случае поломки его следует
заменить на новый;
нельзя устанавливать на
домкрат никакие другие устройства,
кроме поворотной рукоятки.
ПРОЦЕДУРА ЗАМЕНЫ КОЛЕСА
Остановите автомобиль в таком
месте,где он не будет
представлять опасность для других
участников движения и где можно
выполнить замену колеса в
безопасных условиях(дорожное
покрытие должно быть по
возможности ровным и достаточно
твердым).Заглушите двигатель,
взведите стояночный тормоз и
включите1
юпередачу или
передачу заднего хода.Перед
выходом из автомобиля наденьте
светоотражающий жилет
(обязательный по закону);
откройте крышку багажного
отделения и поднимите коврик
внутренней отделки багажника,
выньте багажный ящик(для
исполнений/рынков,где
предусмотрено);
отвинтите защелкуAРИС. 99,
возьмите ящик с инструментом
С,поставьте его рядом с колесом,
требующим замены,и выньте
запасное колесоB(докатка);

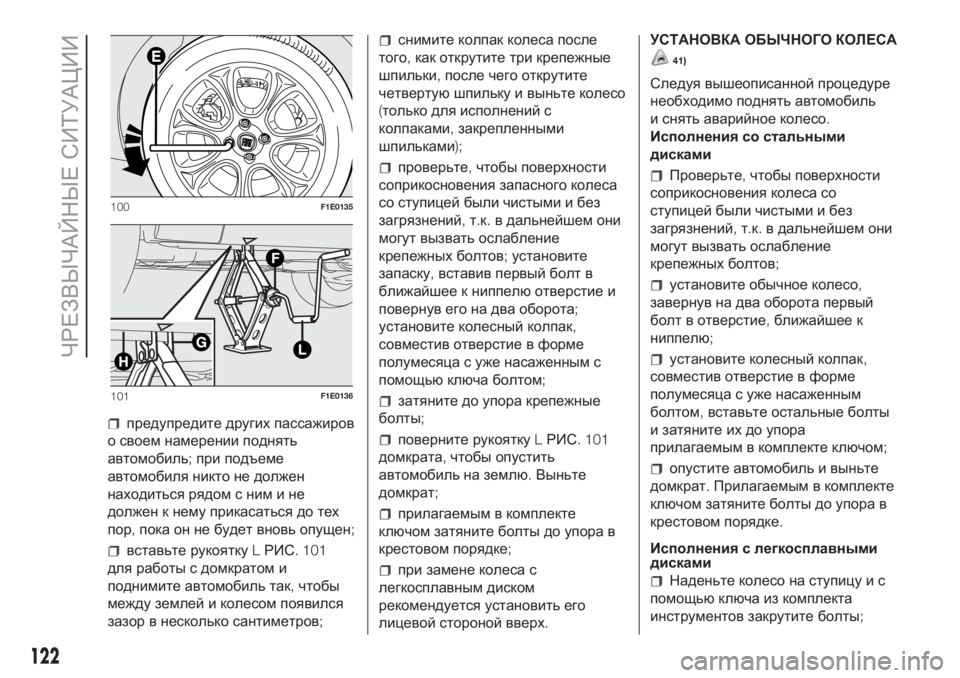

с помощьюприлагаемого в
комплекте ключаEРИС. 100
отпустите примерно на один оборот
крепежные болты,с помощью
приспособленияFРИС. 101
распрямите домкрат таким образом,
чтобы его верхняя частьGвошла в
зажим Н;
99F1E0133
121

предупредите других пассажиров
о своем намерении поднять
автомобиль;при подъеме
автомобиля никто не должен
находиться рядом с ним и не
должен к нему прикасаться до тех
пор,пока он не будет вновь опущен;
вставьте рукояткуLРИС. 101
для работы с домкратом и
поднимите автомобиль так,чтобы
между землей и колесом появился
зазор в несколько сантиметров;
снимите колпак колеса после
того,как открутите три крепежные
шпильки,после чего открутите
четвертуюшпильку и выньте колесо
(только для исполнений с
колпаками,закрепленными
шпильками);
проверьте,чтобы поверхности
соприкосновения запасного колеса
со ступицей были чистыми и без
загрязнений,т.к.в дальнейшем они
могут вызвать ослабление
крепежных болтов;установите
запаску,вставив первый болт в
ближайшее к ниппелюотверстие и
повернув его на два оборота;
установите колесный колпак,
совместив отверстие в форме
полумесяца с уже насаженным с
помощьюключа болтом;
затяните до упора крепежные
болты;
поверните рукояткуLРИС. 101
домкрата,чтобы опустить
автомобиль на землю.Выньте
домкрат;
прилагаемым в комплекте
ключом затяните болты до упора в
крестовом порядке;
при замене колеса с
легкосплавным диском
рекомендуется установить его
лицевой стороной вверх.УСТАНОВКА ОБЫЧНОГО КОЛЕСА
41)
Следуя вышеописанной процедуре
необходимо поднять автомобиль
и снять аварийное колесо.
Исполнения со стальными
дисками
Проверьте,чтобы поверхности
соприкосновения колеса со
ступицей были чистыми и без
загрязнений,т.к.в дальнейшем они
могут вызвать ослабление
крепежных болтов;
установите обычное колесо,
завернув на два оборота первый
болт в отверстие,ближайшее к
ниппелю;
установите колесный колпак,
совместив отверстие в форме
полумесяца с уже насаженным
болтом,вставьте остальные болты
и затяните их до упора
прилагаемым в комплекте ключом;
опустите автомобиль и выньте
домкрат.Прилагаемым в комплекте
ключом затяните болты до упора в
крестовом порядке.
Исполнения с легкосплавными
дисками
Наденьте колесо на ступицу и с
помощьюключа из комплекта
инструментов закрутите болты;
100F1E0135
101F1E0136
122
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦИИ

опустите автомобиль и выньте
домкрат.Прилагаемым в комплекте
ключом затяните болты до упора в
крестовом порядке;
По завершении операции
Положите запасное колесо в
соответствующий отсек в
багажнике,положите домкрат и
прочий инструмент в
соответствующий ящик,положите
ящик с инструментом на запасное
колесо и затяните крепежное
приспособление ящика.Разложите
коврик облицовки багажного
отделения или поставьте на место
багажный ящик(для исполнений/
рынков,где предусмотрено).
ВНИМАНИЕ!
131)Аварийное колесо в комплекте
(для исполнений/рынков,где
предусмотрено)предназначено
только для данного автомобиля.Не
устанавливайте его на автомобилях
другой марки и не используйте на
данном автомобиле аварийные
колеса других моделей.Запасное
колесо должно использоваться
только в чрезвычайных ситуациях.
Использование аварийного колеса
должно быть сведено к минимуму,и
скорость управления автомобилем
с таким колесом не должна
превышать80км/ч.На аварийном
колесе имеется наклейка
оранжевого цвета,на которой
приведены основные меры
предосторожности и
соответствующие ограничения по
его использованию.Ни в коем
случае не снимайте и не закрывайте
наклейку.На наклейке на четырех
языках написано следующее:
"Осторожно!Только для временного
использования!Максимальная
скорость80км/час!Как можно
быстрее замените на стандартное
рабочее колесо.Не закрывайте
данные инструкции".Категорически
запрещается устанавливать на
запасное колесо колпак.132)В соответствии с действуящими
правилами известите других
водителей о том,что автомобиль
остановлен:включите аварийную
сигнализацию,установите
треугольник аварийной остановки и
т.д.Пассажиры должны выйти из
автомобиля,особенно если он
тяжело нагружен,чтобы дождаться
завершения операций по замене
колеса в безопасном от
движущегося транспорта месте.В
случае остановки под уклоном или
на неровном дорожном покрытии
подложите под колеса клинья или
другой подходящий материал,
чтобы заблокировать автомобиль.
133)С установленным аварийным
колесом меняются характеристики
управления автомобилем.
Необходимо избегать резких
ускорений и торможений,резких
поворотов рулевого колеса и
вхождений в поворот на скорости.
Общий срок службы запасного
колеса составляет3000км.После
этого пробега следует заменить
шину колеса на другуютакого же
типа.Ни в коем случае не
устанавливайте обычнуюшину на
диск,предназначенный для
аварийного колеса.В самые
короткие сроки следует
отремонтировать и вновь
установить замененное колесо.Не
допускается использование двух
или более запасных колес.Перед
установкой крепежных болтов не
наносите на резьбу смазку:это
может привести к их произвольному
выворачиванию.
123

134)Домкрат предназначен только
для подъема автомобиля,в
комплект поставки которого он
входит,или для подъема
автомобилей такой же модели.
Категорически запрещается
использовать его для других целей,
например,для подъема
автомобилей других моделей.
Запрещается работать под
автомобилем,поднятым на
домкрате.Неправильная установка
домкрата может привести к падению
поднятого автомобиля.Не
используйте домкрат для поднятия
груза,вес которого превышает
указанный на ярлыке домкрата.
135)Неправильная установка
колпака ступицы колеса может
повлечь его отрыв во время
движения автомобиля.Не
допускайте повреждения ниппеля.
Не вставляйте какой бы то ни было
инструмент между диском и шиной.
Регулярно проверяйте давление в
шинах и в запасном колесе по
параметрам,указанным в разделе
"Технические данные".
ВНИМАНИЕ!
41)Как можно быстрей обратитесь в
сервисный центрFiatдля проверки
затяжки крепежных болтов колеса.
КомплектFix&Go Automatic
136) 137) 138) 139) 140) 141) 142) 143) 144)
42)3)
ОПИСАНИЕ
Комплект находится в специальном
ящике в багажном отделении.В
коробке с комплектом имеется
также отвертка и буксировочное
кольцо.Комплект РИС. 102
включает:
баллончик А РИС. 102с
герметиком,к которому
прилагается:трубка для заполнения
В и наклейкаCс надписью"max.
80 km/h" (макс.80км/час),которую
после ремонта шины следует
поместить на хорошо видное
водителюместо(на панели
приборов);
компрессорDРИС. 102с
манометром и переходниками,
который находится в отсеке;
информационный листок,
который служит для правильного
применения комплекта срочного
ремонта шин и в дальнейшем
передается персоналу,который
будет заниматься окончательным
ремонтом шины;
пара защитных перчаток,
находящихся в боковом отделении
компрессора,и переходники для
накачки различных элементов.
ПРОЦЕДУРА НАКАЧКИ
Взведите рычаг стояночного
тормоза.Отвинтите колпачок с
ниппеля шины,выньте гибкую
трубку наполненияAРИС. 103и
привинтите зажимное кольцо В
к ниппелюшины;
102F1E0139
103F1E0141
124
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦИИ

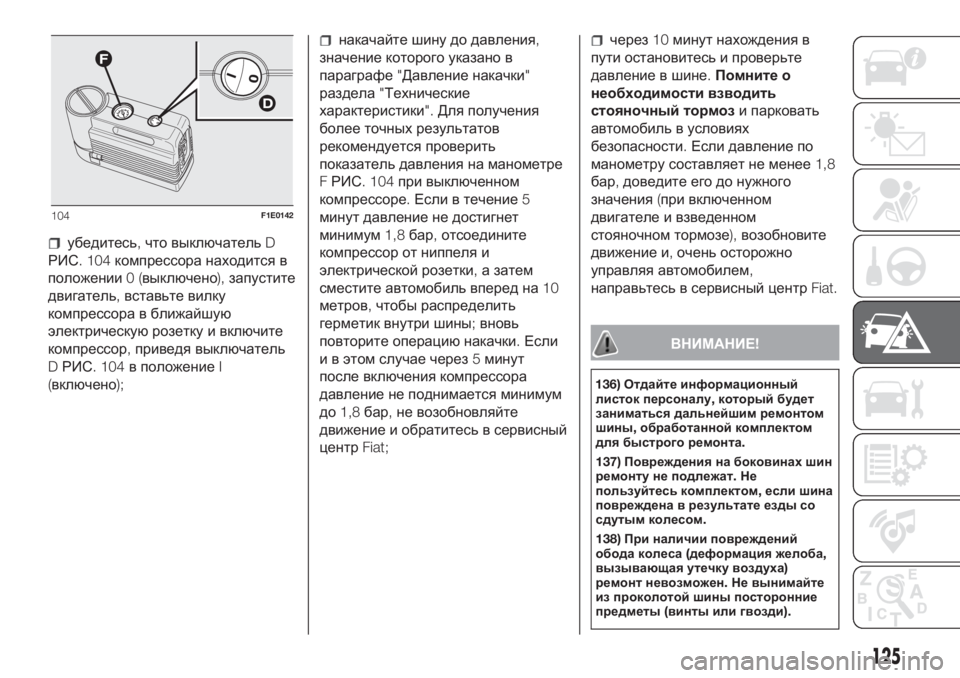

убедитесь,что выключательD
РИС. 104компрессора находится в
положении0(выключено),запустите
двигатель,вставьте вилку
компрессора в ближайшую
электрическуюрозетку и включите
компрессор,приведя выключатель
DРИС. 104в положениеI
(включено);
накачайте шину до давления,
значение которого указано в
параграфе"Давление накачки"
раздела"Технические
характеристики".Для получения
более точных результатов
рекомендуется проверить
показатель давления на манометре
FРИС. 104при выключенном
компрессоре.Если в течение5
минут давление не достигнет
минимум1,8бар,отсоедините
компрессор от ниппеля и
электрической розетки,а затем
сместите автомобиль вперед на10
метров,чтобы распределить
герметик внутри шины;вновь
повторите операциюнакачки.Если
и в этом случае через5минут
после включения компрессора
давление не поднимается минимум
до1,8бар,не возобновляйте
движение и обратитесь в сервисный
центрFiat;через10минут нахождения в
пути остановитесь и проверьте
давление в шине.Помните о
необходимости взводить
стояночный тормози парковать
автомобиль в условиях
безопасности.Если давление по
манометру составляет не менее1,8
бар,доведите его до нужного
значения(при включенном
двигателе и взведенном
стояночном тормозе),возобновите
движение и,очень осторожно
управляя автомобилем,
направьтесь в сервисный центрFiat.
ВНИМАНИЕ!
136)Отдайте информационный
листок персоналу,который будет
заниматься дальнейшим ремонтом
шины,обработанной комплектом
для быстрого ремонта.
137)Повреждения на боковинах шин
ремонту не подлежат.Не
пользуйтесь комплектом,если шина
повреждена в результате езды со
сдутым колесом.
138)При наличии повреждений
обода колеса(деформация желоба,
вызывающая утечку воздуха)
ремонт невозможен.Не вынимайте
из проколотой шины посторонние
предметы(винты или гвозди).
104F1E0142
125

139)Компрессор не должен
работать в течение более20минут
подряд.Опасность перегрева!
Комплект для срочного ремонта не
подходит для окончательного
ремонта шин,поэтому
отремонтированные с помощью
такого комплекта шины следует
использовать только временно.
140)Баллончик содержит
этиленгликоль и латекс,который
может вызвать аллергические
реакции.Вреден при попадании
внуть.Вызывает раздражение глаз.
При вдыхании и контакте с кожей
может вызвать повышенную
чувствительность пораженных
участков.Избегайте попадания в
глаза,на кожу и на одежду.В
противном случае немедленно
смойте большим количеством воды.
При попадании состава внутрь не
вызывайте рвоту,ополосните рот,
выпейте много воды и сразу же
обратитесь к врачу.Храните в
недоступном для детей месте.
Состав не должен использоваться
лицами,страдающими
астматическим синдромом.Не
вдыхайте пары герметика во время
его использования.При проявлении
аллергических реакций сразу
обратитесь к врачу.Храните
баллончик в специальном отсеке
вдали от источников тепла.Срок
годности герметика ограничен.
Замените баллончик герметика с
истекшим сроком годности.
141)Наденьте защитные перчатки,
входящие в комплект быстрого
ремонта шин.142)Наклейку для обозначения
шины,обработанной с помощью
комплекта срочного ремонта,
приклейте на хорошо видное
водителюместо.Управляйте
автомобилем с осторожностью,
особенно на поворотах.Скорость не
должна превышать80км/ч.Не
разгоняйтесь и резко не тормозите.
143)Не следует продолжать
движение,
если давление
опускается ниже1,8бар.Шина
повреждена слишком сильно,и
комплект для срочного ремонта не
может обеспечить нужной
герметичности.Обратитесь на
станциютехобслуживанияFiat.
144)Необходимо обязательно
сообщить,что ремонт шины
выполнен с помощьюкомплекта для
срочного ремонта.Отдайте
информационный листок персоналу,
который будет заниматься
дальнейшим ремонтом шины,
обработанной комплектом для
срочного ремонта.
ВНИМАНИЕ!
42)В случае прокола шины
посторонними предметами можно
отремонтировать повреждения
диаметром максимум4мм на
протекторе и на буртике шины.
3)Не выбрасывайте баллончик и
герметик в окружающую среду.Их
уничтожение должно выполняться в
соответствии с действующими
местными и национальными
нормами.
126
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦИИ
ВНИМАНИЕ!

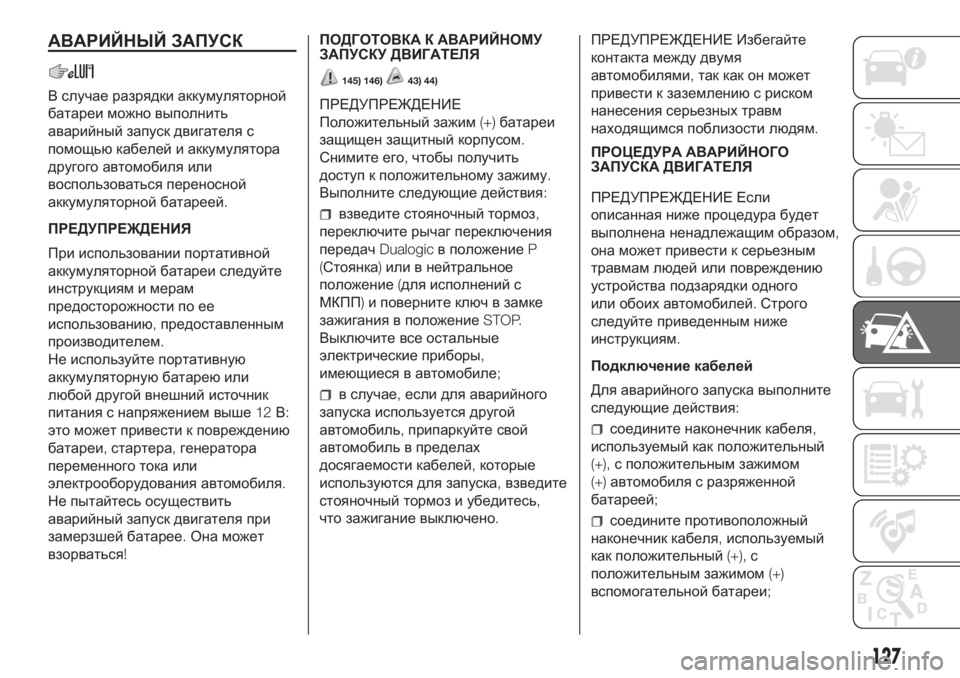

АВАРИЙНЫЙ ЗАПУСК
В случае разрядки аккумуляторной
батареи можно выполнить
аварийный запуск двигателя с
помощьюкабелей и аккумулятора
другого автомобиля или
воспользоваться переносной
аккумуляторной батареей.
ПРЕДУПРЕЖДЕНИЯ
При использовании портативной
аккумуляторной батареи следуйте
инструкциям и мерам
предосторожности по ее
использованию,предоставленным
производителем.
Не используйте портативную
аккумуляторнуюбатареюили
любой другой внешний источник
питания с напряжением выше12В:
это может привести к повреждению
батареи,стартера,генератора
переменного тока или
электрооборудования автомобиля.
Не пытайтесь осуществить
аварийный запуск двигателя при
замерзшей батарее.Она может
взорваться!ПОДГОТОВКА К АВАРИЙНОМУ
ЗАПУСКУ ДВИГАТЕЛЯ
145) 146)43) 44)
ПРЕДУПРЕЖДЕНИЕ
Положительный зажим(+)батареи
защищен защитный корпусом.
Снимите его,чтобы получить
доступ к положительному зажиму.
Выполните следующие действия:
взведите стояночный тормоз,
переключите рычаг переключения
передачDualogicв положениеP
(Стоянка)или в нейтральное
положение(для исполнений с
МКПП)и поверните ключ в замке
зажигания в положениеSTOP.
Выключите все остальные
электрические приборы,
имеющиеся в автомобиле;
в случае,если для аварийного
запуска используется другой
автомобиль,припаркуйте свой
автомобиль в пределах
досягаемости кабелей,которые
используются для запуска,взведите
стояночный тормоз и убедитесь,
что зажигание выключено.ПРЕДУПРЕЖДЕНИЕ Избегайте
контакта между двумя
автомобилями,так как он может
привести к заземлениюс риском
нанесения серьезных травм
находящимся поблизости людям.
ПРОЦЕДУРА АВАРИЙНОГО
ЗАПУСКА ДВИГАТЕЛЯ
ПРЕДУПРЕЖДЕНИЕ Если
описанная ниже процедура будет
выполнена ненадлежащим образом,
она может привести к серьезным
травмам людей или повреждению
устройства подзарядки одного
или обоих автомобилей.Строго
следуйте приведенным ниже
инструкциям.
Подключение кабелей
Для аварийного запуска выполните
следующие действия:
соедините наконечник кабеля,
используемый как положительный
(+),с положительным зажимом
(+)автомобиля с разряженной
батареей;
соедините противоположный
наконечник кабеля,используемый
как положительный(+),с
положительным зажимом(+)
вспомогательной батареи;
127

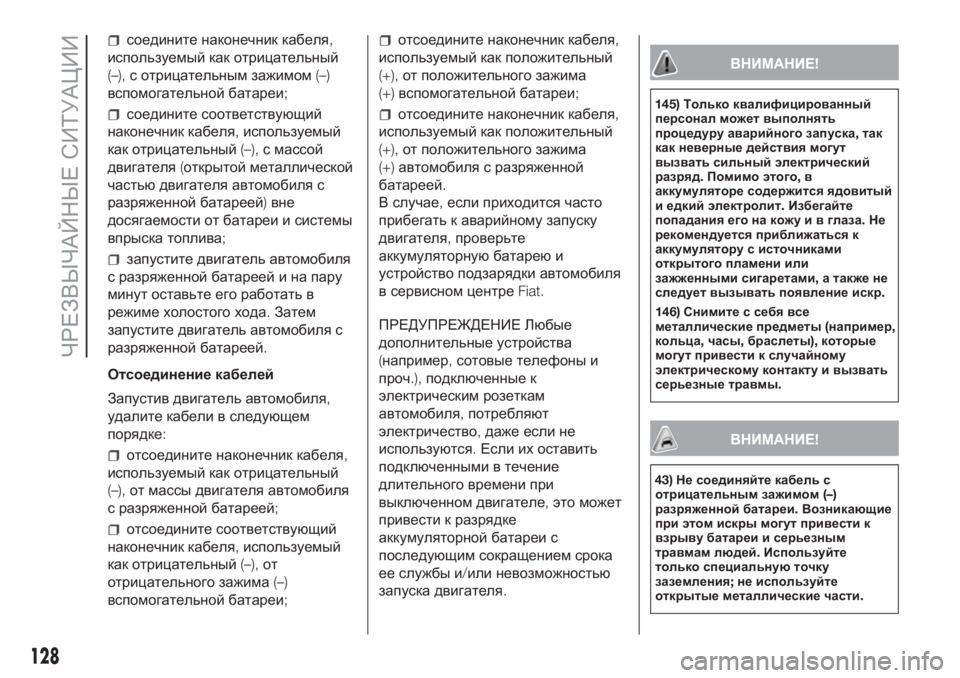

соедините наконечник кабеля,
используемый как отрицательный
(–),с отрицательным зажимом(–)
вспомогательной батареи;
соедините соответствующий
наконечник кабеля,используемый
как отрицательный(–),с массой
двигателя(открытой металлической
частьюдвигателя автомобиля с
разряженной батареей)вне
досягаемости от батареи и системы
впрыска топлива;
запустите двигатель автомобиля
с разряженной батареей и на пару
минут оставьте его работать в
режиме холостого хода.Затем
запустите двигатель автомобиля с
разряженной батареей.
Отсоединение кабелей
Запустив двигатель автомобиля,
удалите кабели в следующем
порядке:
отсоедините наконечник кабеля,
используемый как отрицательный
(–),от массы двигателя автомобиля
с разряженной батареей;
отсоедините соответствующий
наконечник кабеля,используемый
как отрицательный(–),от
отрицательного зажима(–)
вспомогательной батареи;
отсоедините наконечник кабеля,
используемый как положительный
(+),от положительного зажима
(+)вспомогательной батареи;
отсоедините наконечник кабеля,
используемый как положительный
(+),от положительного зажима
(+)автомобиля с разряженной
батареей.
В случае,если приходится часто
прибегать к аварийному запуску
двигателя,проверьте
аккумуляторнуюбатареюи
устройство подзарядки автомобиля
в сервисном центреFiat.
ПРЕДУПРЕЖДЕНИЕ Любые
дополнительные устройства
(например,сотовые телефоны и
проч.),подключенные к
электрическим розеткам
автомобиля,потребляют
электричество,даже если не
используются.Если их оставить
подключенными в течение
длительного времени при
выключенном двигателе,это может
привести к разрядке
аккумуляторной батареи с
последующим сокращением срока
ее службы и/или невозможностью
запуска двигателя.
ВНИМАНИЕ!
145)Только квалифицированный
персонал может выполнять
процедуру аварийного запуска,так
как неверные действия могут
вызвать сильный электрический
разряд.Помимо этого,в
аккумуляторе содержится ядовитый
и едкий электролит.Избегайте
попадания его на кожу и в глаза.Не
рекомендуется приближаться к
аккумулятору с источниками
открытого пламени или
зажженными сигаретами,а также не
следует вызывать появление искр.
146)Снимите с себя все
металлические предметы(например,
кольца,часы,браслеты),которые
могут привести к случайному
электрическому контакту и вызвать
серьезные травмы.
ВНИМАНИЕ!
43)Не соединяйте кабель с
отрицательным зажимом(–)
разряженной батареи.Возникающие
при этом искры могут привести к
взрыву батареи и серьезным
травмам людей.Используйте
только специальнуюточку
заземления;не используйте
открытые металлические части.
128
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦИИ
