Milliers de kilomètres 15 30 45 60 75 90 105 120 135 150
Ans 1234 56 7 8910
Contrôle de l’état/de l’usure des pneus et réglage éve\
ntuel de la pression ;
contrôle de l’échéance de la recharge du kit « Fix&Go Aut\
omatic »
(pour les versions/marchés qui le prévoient)●●●● ●● ●●● ●
Contrôle du fonctionnement du circuit d’éclairage (phares, cli\
gnotants,
feux de détresse, coffre à bagages, habitacle, compartiment vide-p\
oches,
témoins du combiné de bord, etc.)●●●● ●● ●●● ●
Contrôle et appoint éventuel des niveaux des liquides(refroidissement moteur, freins/embrayage hydraulique, lave-glace, batt\
erie, etc.)●●●● ●● ●●● ●
Contrôle des émissions/fumées des gaz d’échappement●●●● ●● ●●● ●
Contrôle, au moyen de la prise de diagnostic, du fonctionnement des s\
ystèmes
d'alimentation/contrôle du moteur, émissions et (pour les version\
s/marchés qui
le prévoient) contrôle de la dégradation de l'huile moteur ●●●● ●● ●●● ●
Contrôle visuel de l’état : extérieur de la carrosserie, pro\
tection de bas de caisse,
sections rigides et flexibles des tuyaux (échappement, alimentation \
en carburant,
freins), éléments en caoutchouc (soufflets, manchons, bagues, et\
c.)●● ●●●
Contrôle de positionnement/usure des balais d’essuie-glace avant e\
t arrière●● ●●●
Contrôle du fonctionnement du système d’essuie/lave-glace et ré\
glage éventuel des gicleurs●● ●●●
Contrôle de la propreté des serrures du capot moteur et du coffre \
à bagages, propreté et lubrification des tringleries●● ●●●
Contrôle et réglage éventuel de la course du levier de frein à\
main●● ●●●
Contrôle visuel de l’état et de l’usure des plaquettes de fr\
eins à disque
avant/arrière (pour les versions/marchés qui le prévoient) et\
fonctionnement
du témoin d’usure des plaquettes●●●● ●● ●●● ●

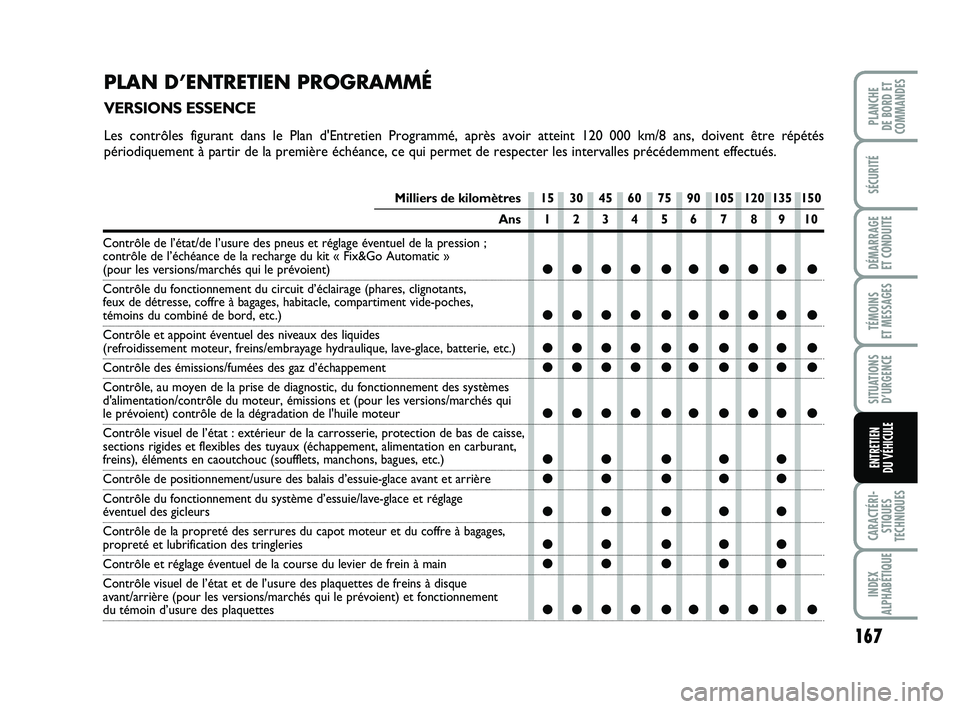

PLAN D’ENTRETIEN PROGRAMMÉ
VERSIONS ESSENCE
Les contrôles figurant dans le Plan d'Entretien Programmé, aprè\
s avoir atteint 120 000 km/8 ans, doivent être répétés
périodiquement à partir de la première échéance, ce qui p\
ermet de respecter les intervalles précédemment effectués.
165-184 PUNTO POP 1ed FR 07/04/14 09:34 Pagina 167

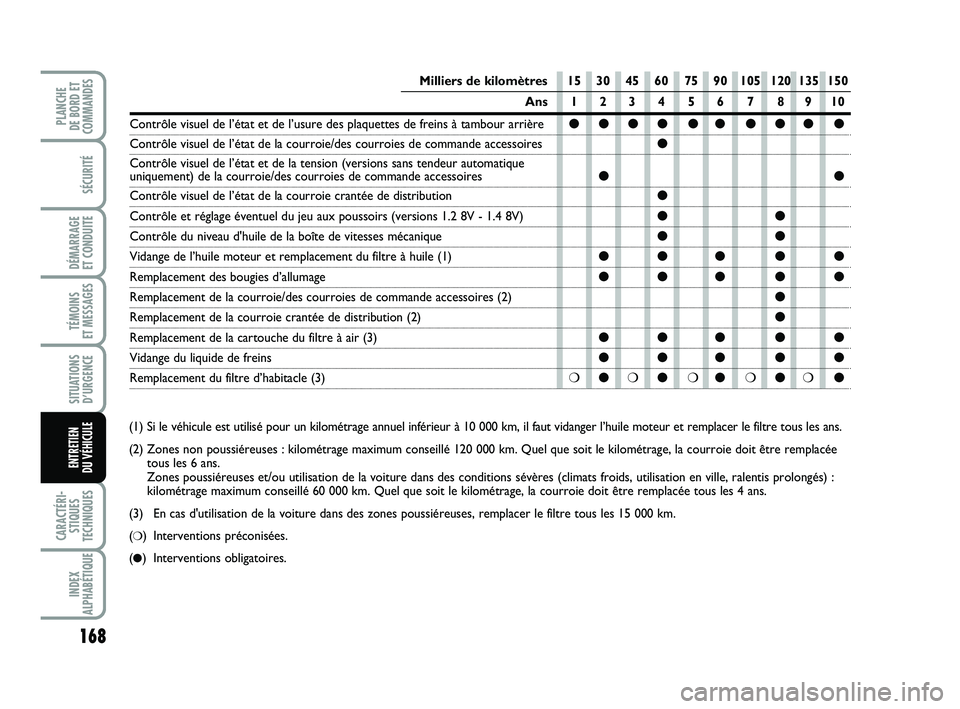

168
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS D’URGENCE
CARACTÉRI- STIQUES
TECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
ENTRETIEN
DU VÉHICULE
(1) Si le véhicule est utilisé pour un kilométrage annuel inférieur à 10 000 km\
, il faut vidanger l’huile moteur et remplacer le filtre tous les a ns.
(2) Zones non poussiéreuses : kilométrage maximum conseillé 1\
20 000 km. Quel que soit le kilométrage, la courroie doit être rem\
placée
tous les 6 ans.
Zones poussiéreuses et/ou utilisation de la voiture dans des conditio\
ns sévères (climats froids, utilisation en ville, ralentis prolongés) :
kilométrage maximum conseillé 60 000 km. Quel que soit le kilomé\
trage, la courroie doit être remplacée tous les 4 ans.
(3) En cas d'utilisation de la voiture dans des zones poussiéreuses, remp\
lacer le filtre tous les 15 000 km.
(
❍) Interventions préconisées.
(
●) Interventions obligatoires.
Milliers de kilomètres 15 30 45 60 75 90 105 120 135 150
Ans 1234 56 7 8910
Contrôle visuel de l’état et de l’usure des plaquettes de fr\
eins à tambour arrière●●●● ●● ●●● ●
Contrôle visuel de l’état de la courroie/des courroies de comma\
nde accessoires●
Contrôle visuel de l’état et de la tension (versions sans tend\
eur automatique uniquement) de la courroie/des courroies de commande accessoires●●
Contrôle visuel de l’état de la courroie crantée de distribu\
tion●
Contrôle et réglage éventuel du jeu aux poussoirs (versions 1.\
2 8V - 1.4 8V)●●
Contrôle du niveau d'huile de la boîte de vitesses mécanique●●
Vidange de l’huile moteur et remplacement du filtre à huile (1)●●● ●●
Remplacement des bougies d’allumage ●●● ●●
Remplacement de la courroie/des courroies de commande accessoires (2)●
Remplacement de la courroie crantée de distribution (2)●
Remplacement de la cartouche du filtre à air (3) ●●● ●●
Vidange du liquide de freins●●● ●●
Remplacement du filtre d’habitacle (3) ❍●❍●❍●❍●❍●
165-184 PUNTO POP 1ed FR 07/04/14 09:34 Pagina 168

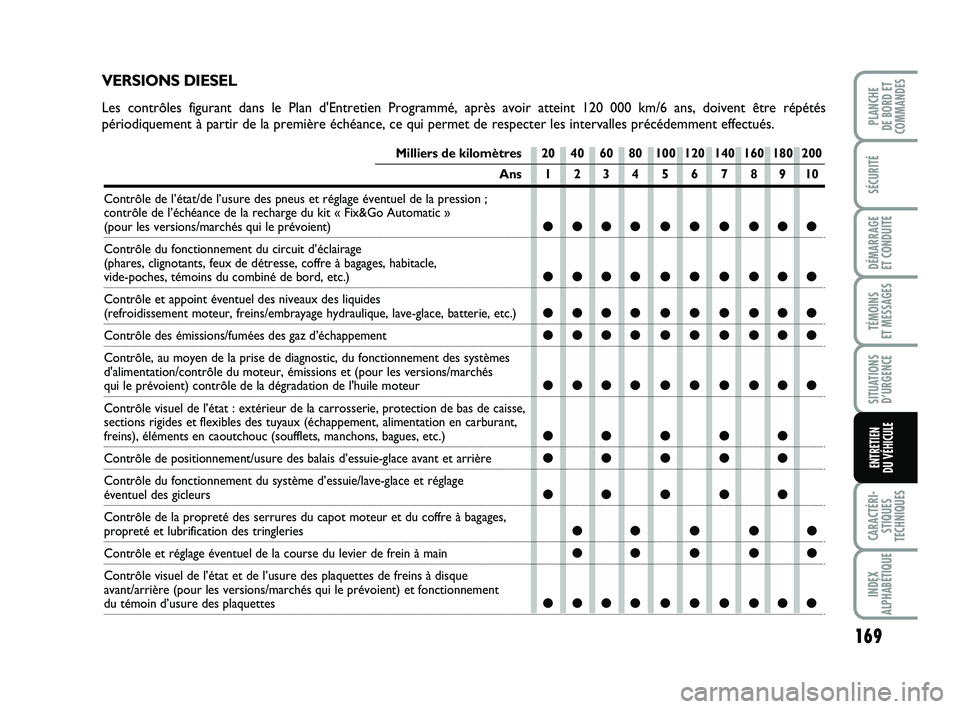

169
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS D’URGENCE
CARACTÉRI- STIQUES
TECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
ENTRETIEN
DU VÉHICULE
Milliers de kilomètres 20 40 60 80 100 120 140 160 180 200
Ans 1234 56 78910
Contrôle de l’état/de l’usure des pneus et réglage éve\
ntuel de la pression ;
contrôle de l’échéance de la recharge du kit « Fix&Go Aut\
omatic »
(pour les versions/marchés qui le prévoient)●●●● ●● ●●●●
Contrôle du fonctionnement du circuit d’éclairage
(phares, clignotants, feux de détresse, coffre à bagages, habitac\
le,
vide-poches, témoins du combiné de bord, etc.)●●●● ●● ●●●●
Contrôle et appoint éventuel des niveaux des liquides (refroidissement moteur, freins/embrayage hydraulique, lave-glace, batt\
erie, etc.)●●●● ●● ●●●●
Contrôle des émissions/fumées des gaz d’échappement●●●● ●● ●●●●
Contrôle, au moyen de la prise de diagnostic, du fonctionnement des s\
ystèmes
d'alimentation/contrôle du moteur, émissions et (pour les version\
s/marchés
qui le prévoient) contrôle de la dégradation de l'huile moteur\
●●●● ●● ●●●●
Contrôle visuel de l’état : extérieur de la carrosserie, pro\
tection de bas de caisse,
sections rigides et flexibles des tuyaux (échappement, alimentation \
en carburant,
freins), éléments en caoutchouc (soufflets, manchons, bagues, et\
c.)●●●●●
Contrôle de positionnement/usure des balais d’essuie-glace avant e\
t arrière●●●●●
Contrôle du fonctionnement du système d’essuie/lave-glace et ré\
glage éventuel des gicleurs●●●●●
Contrôle de la propreté des serrures du capot moteur et du coffre \
à bagages, propreté et lubrification des tringleries●● ● ●●
Contrôle et réglage éventuel de la course du levier de frein à\
main●● ● ●●
Contrôle visuel de l’état et de l’usure des plaquettes de fr\
eins à disque
avant/arrière (pour les versions/marchés qui le prévoient) et\
fonctionnement
du témoin d’usure des plaquettes●●●● ●● ●●●●
VERSIONS DIESEL
Les contrôles figurant dans le Plan d'Entretien Programmé, aprè\
s avoir atteint 120 000 km/6 ans, doivent être répétés
périodiquement à partir de la première échéance, ce qui p\
ermet de respecter les intervalles précédemment effectués.
165-184 PUNTO POP 1ed FR 07/04/14 09:34 Pagina 169

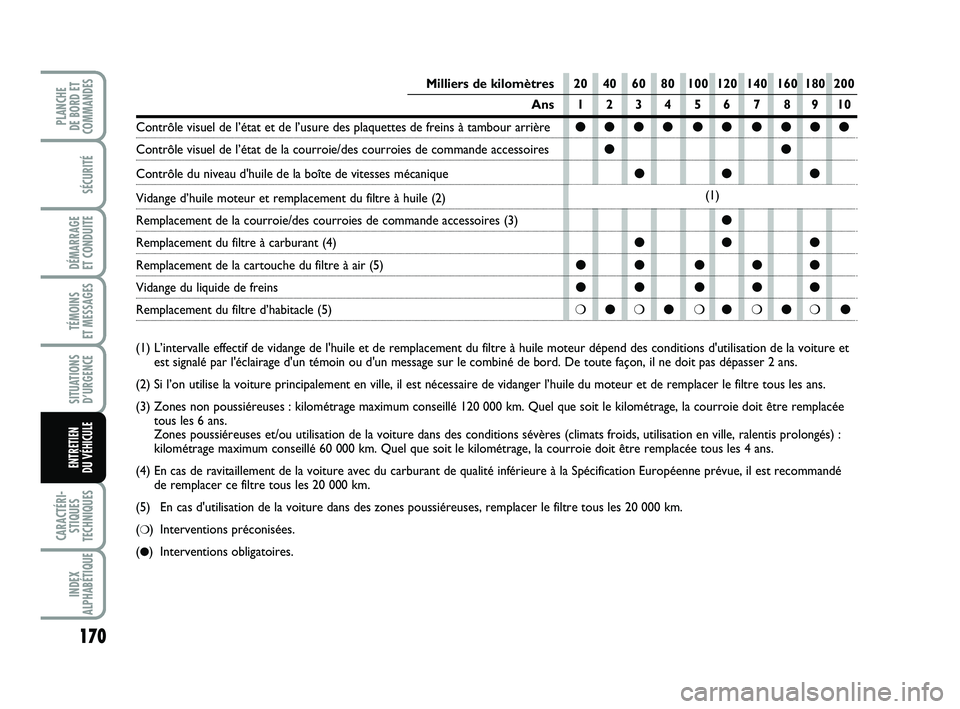

170
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS D’URGENCE
CARACTÉRI- STIQUES
TECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
ENTRETIEN
DU VÉHICULE
Milliers de kilomètres 20 40 60 80 100 120 140 160 180 200
Ans 1234 56 7 8910
Contrôle visuel de l’état et de l’usure des plaquettes de fr\
eins à tambour arrière●●●● ●● ●●●●
Contrôle visuel de l’état de la courroie/des courroies de comma\
nde accessoires●●
Contrôle du niveau d'huile de la boîte de vitesses mécanique●● ●
Vidange d’huile moteur et remplacement du filtre à huile (2)
Remplacement de la courroie/des courroies de commande accessoires (3) \
●
Remplacement du filtre à carburant (4)●● ●
Remplacement de la cartouche du filtre à air (5) ●● ●●●
Vidange du liquide de freins ●● ●●●
Remplacement du filtre d’habitacle (5) ❍●❍●❍●❍●❍●
(1) L’intervalle effectif de vidange de l'huile et de remplacement \
du filtre à huile moteur dépend des conditions d'utilisation de la voiture et
est signalé par l'éclairage d'un témoin ou d'un message sur le \
combiné de bord. De toute façon, il ne doit pas dépasser 2 ans.\
(2) Si l’on utilise la voiture principalement en ville, il est né\
cessaire de vidanger l’huile du moteur et de remplacer le filtre tous les ans.
(3) Zones non poussiéreuses : kilométrage maximum conseillé 1\
20 000 km. Quel que soit le kilométrage, la courroie doit être rem\
placée
tous les 6 ans.
Zones poussiéreuses et/ou utilisation de la voiture dans des conditio\
ns sévères (climats froids, utilisation en ville, ralentis prolongés) :
kilométrage maximum conseillé 60 000 km. Quel que soit le kilomé\
trage, la courroie doit être remplacée tous les 4 ans.
(4) En cas de ravitaillement de la voiture avec du carburant de qualit\
é inférieure à la Spécification Européenne prévue, il \
est recommandé
de remplacer ce filtre tous les 20 000 km.
(5) En cas d'utilisation de la voiture dans des zones poussiéreuses, remp\
lacer le filtre tous les 20 000 km.
(
❍) Interventions préconisées.
(
●) Interventions obligatoires.
(1)
165-184 PUNTO POP 1ed FR 07/04/14 09:34 Pagina 170

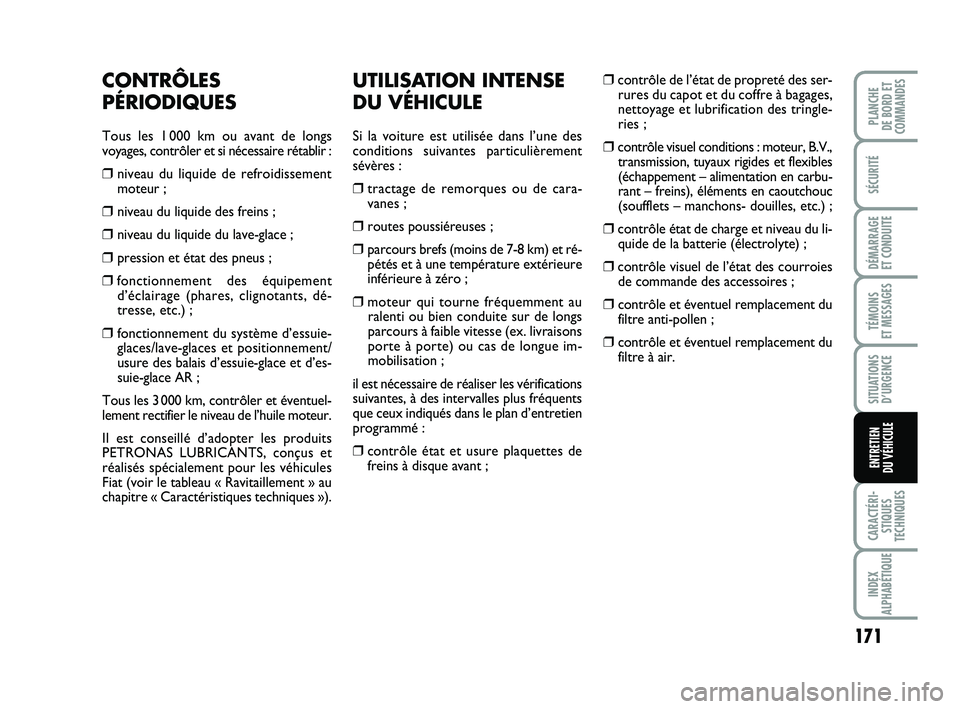

171
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS D’URGENCE
CARACTÉRI- STIQUES
TECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
ENTRETIEN
DU VÉHICULE
UTILISATION INTENSE
DU VÉHICULE
Si la voiture est utilisée dans l’une des
conditions suivantes particulièrement
sévères :
❒tractage de remorques ou de cara-
vanes ;
❒routes poussiéreuses ;
❒parcours brefs (moins de 7-8 km) et ré- pétés et à une température extérieure
inférieure à zéro ;
❒ moteur qui tourne fréquemment au ralenti ou bien conduite sur de longs
parcours à faible vitesse (ex. livraisons
porte à porte) ou cas de longue im-
mobilisation ;
il est nécessaire de réaliser les vérifications
suivantes, à des intervalles plus fréquents
que ceux indiqués dans le plan d’entretien
programmé :
❒contrôle état et usure plaquettes de freins à disque avant ;
❒contrôle de l’état de propreté des ser-rures du capot et du coffre à bagages,
nettoyage et lubrification des tringle-
ries ;
❒contrôle visuel conditions : moteur, B.V.,transmission, tuyaux rigides et flexibles
(échappement – alimentation en carbu-
rant – freins), éléments en caoutchouc
(soufflets – manchons- douilles, etc.) ;
❒contrôle état de charge et niveau du li-quide de la batterie (électrolyte) ;
❒contrôle visuel de l’état des courroiesde commande des accessoires ;
❒contrôle et éventuel remplacement dufiltre anti-pollen ;
❒contrôle et éventuel remplacement dufiltre à air.
CONTRÔLES
PÉRIODIQUES
Tous les 1 000 km ou avant de longs
voyages, contrôler et si nécessaire rétablir :
❒ niveau du liquide de refroidissement moteur ;
❒ niveau du liquide des freins ;
❒ niveau du liquide du lave-glace ;
❒ pression et état des pneus ;
❒fonctionnement des équipementd’éclairage (phares, clignotants, dé-
tresse, etc.) ;
❒fonctionnement du système d’essuie-
glaces/lave-glaces et positionnement/
usure des balais d’essuie-glace et d’es-
suie-glace AR ;
Tous les 3 000 km, contrôler et éventuel-
lement rectifier le niveau de l’huile moteur.
Il est conseillé d’adopter les produits
PETRONAS LUBRICANTS, conçus et
réalisés spécialement pour les véhicules
Fiat (voir le tableau « Ravitaillement » au
chapitre « Caractéristiques techniques »).
165-184 PUNTO POP 1ed FR 07/04/14 09:34 Pagina 171

172
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS D’URGENCE
CARACTÉRI- STIQUES
TECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
ENTRETIEN
DU VÉHICULE
VÉRIFICATION
DES NIVEAUX

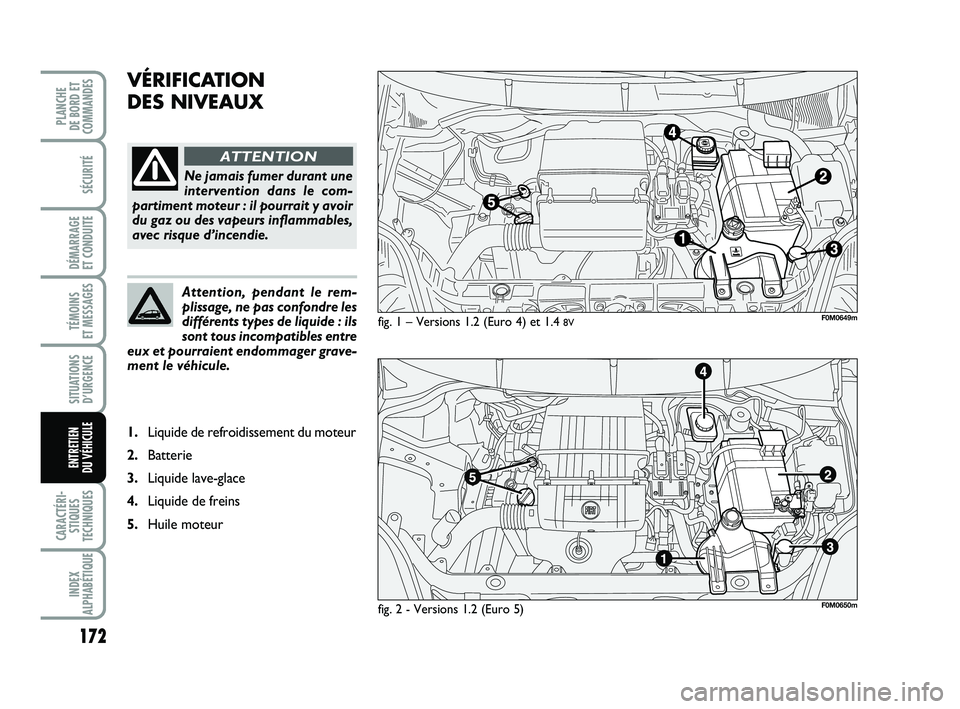

fig. 1 – Versions 1.2 (Euro 4) et 1.4 8V
Ne jamais fumer durant une
intervention dans le com-
partiment moteur : il pourrait y avoir
du gaz ou des vapeurs inflammables,
avec risque d’incendie.
ATTENTION
Attention, pendant le rem-
plissage, ne pas confondre les
différents types de liquide : ils
sont tous incompatibles entre
eux et pourraient endommager grave-
ment le véhicule.
1. Liquide de refroidissement du moteur
2. Batterie
3. Liquide lave-glace
4. Liquide de freins
5. Huile moteur
F0M0649m
fig. 2 - Versions 1.2 (Euro 5)F0M0650m
165-184 PUNTO POP 1ed FR 07/04/14 09:34 Pagina 172

173
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS D’URGENCE
CARACTÉRI- STIQUES
TECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
ENTRETIEN
DU VÉHICULE

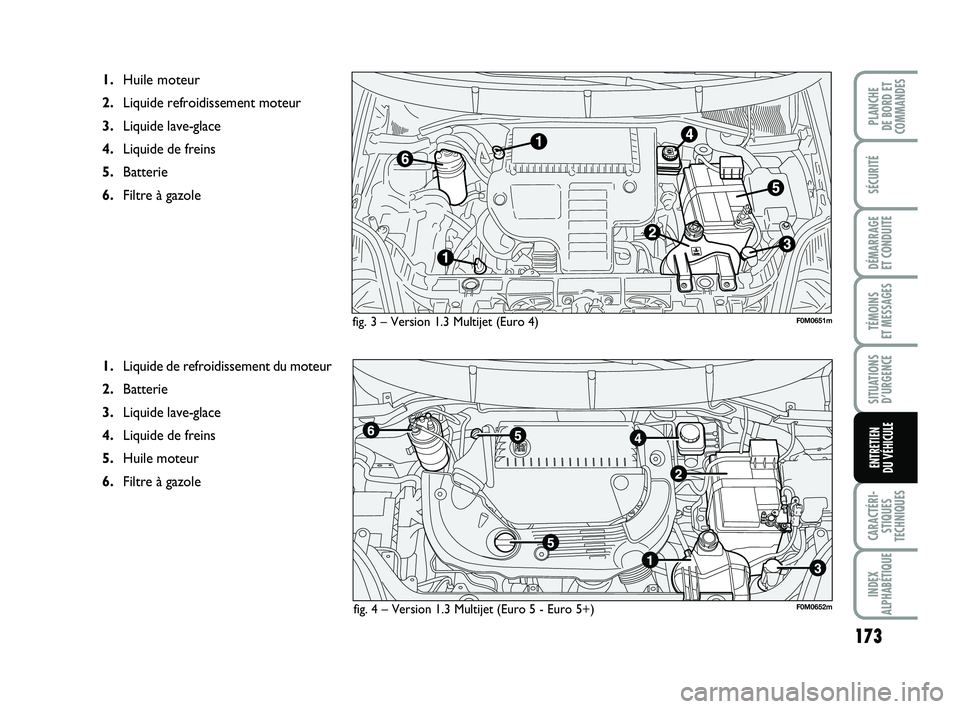

fig. 3 – Version 1.3 Multijet (Euro 4)
1. Huile moteur
2. Liquide refroidissement moteur
3. Liquide lave-glace
4. Liquide de freins
5. Batterie
6. Filtre à gazole
fig. 4 – Version 1.3 Multijet (Euro 5 - Euro 5+)
1.Liquide de refroidissement du moteur
2. Batterie
3. Liquide lave-glace
4. Liquide de freins
5. Huile moteur
6. Filtre à gazole
F0M0651m
F0M0652m
165-184 PUNTO POP 1ed FR 07/04/14 09:34 Pagina 173

174
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS D’URGENCE
CARACTÉRI- STIQUES
TECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
ENTRETIEN
DU VÉHICULE
Si le niveau d’huile est proche ou carré-
ment en dessous du repère MIN, ajouter
de l’huile à travers la bouche de remplis-
sage A, jusqu’à atteindre le repère MAX.
Le niveau d’huile ne doit jamais dépasser
le repère MAX. CONSOMMATION D’HUILE
MOTEUR
À titre indicatif, la consommation maxi
d’huile moteur est de 400 grammes tous
les 1 000 km.
Pendant la première période d’utilisation
de la voiture, le moteur se trouve en pha-
se de rodage, par conséquent la consom-
mation d’huile moteur n’est pas encore
stable. Il faut attendre d’avoir dépasser les
premiers 5 000 ou 6 000 km.
ATTENTION La consommation de l’hui-
le moteur dépend de la manière de
conduire et des conditions d’utilisation
de la voiture.
ATTENTION Après avoir effectué l’ap-
point d’huile ou la vidange, avant de vé-
rifier le niveau, faire tourner le moteur
pendant quelques secondes et attendre
quelques
minutes après l’arrêt.

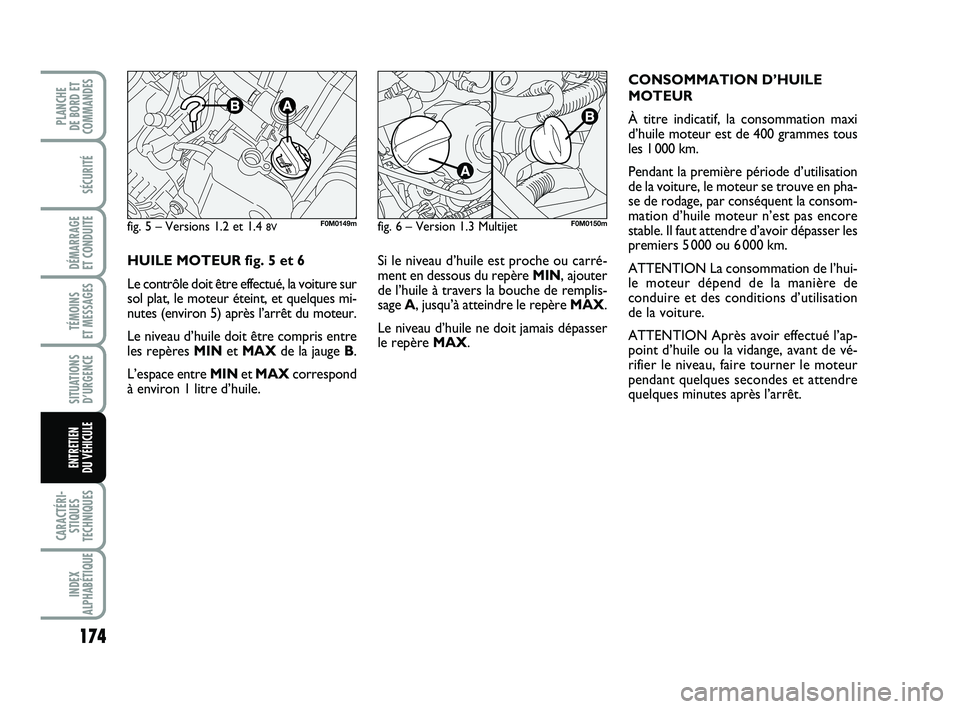

HUILE MOTEUR fig. 5 et 6
Le contrôle doit être effectué, la voiture sur
sol plat, le moteur éteint, et quelques mi-
nutes (environ 5) après l’arrêt du moteur.
Le niveau d’huile doit être compris entre
les repères MIN
et MAX de la jauge B .
L’espace entre MIN et MAX correspond
à environ 1 litre d’huile.
fig. 5 – Versions 1.2 et 1.4 8VF0M0149mfig. 6 – Version 1.3 MultijetF0M0150m
165-184 PUNTO POP 1ed FR 07/04/14 09:34 Pagina 174

175
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS D’URGENCE
CARACTÉRI- STIQUES
TECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
ENTRETIEN
DU VÉHICULE
fig. 7
Le circuit de refroidissement du
moteur utilise le fluide de pro-
tection antigel PARAFLU
UP.
Pour l’appoint éventuel, utili-
ser un fluide du même type que celui qui
se trouve dans le circuit de refroidisse-
ment. Le fluide PARAFLU
UPne peut être
mélangé avec aucun autre fluide. Si ce-
la devait se produire, ne démarrer en au-
cun cas le moteur et contacter le Réseau
Après-vente Fiat.
Le système de refroidisse-
ment est pressurisé. Au be-
soin, ne remplacer le bouchon que
par une pièce d’origine, sous peine de
détérioration du circuit. Lorsque le
moteur est chaud, ne jamais ôter le
bouchon du vase.
ATTENTION
LIQUIDE DU CIRCUIT
DE REFROIDISSEMENT

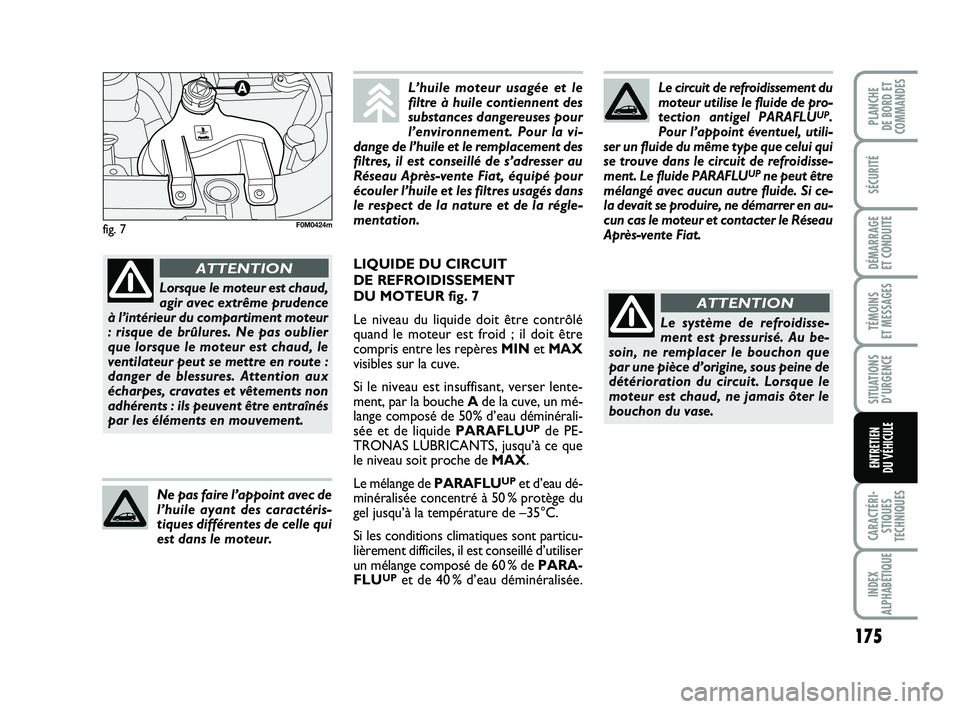

DU MOTEUR fig. 7
Le niveau du liquide doit être contrôlé
quand le moteur est froid ; il doit être
compris entre les repères MINet MAX
visibles sur la cuve.
Si le niveau est insuffisant, verser lente-
ment, par la bouche A de la cuve, un mé-
lange composé de 50% d’eau déminérali-
sée et de liquide PARAFLU
UPde PE-
TRONAS LUBRICANTS, jusqu’à ce que
le niveau soit proche de MAX.
Le mélange de PARAFLU
UPet d’eau dé-
minéralisée concentré à 50 % protège du
gel jusqu’à la température de –35°C.
Si les conditions climatiques sont particu-
lièrement difficiles, il est conseillé d’utiliser
un mélange composé de 60 % de PARA-
FLU
UPet de 40 % d’eau déminéralisée.
L’huile moteur usagée et le
filtre à huile contiennent des
substances dangereuses pour
l’environnement. Pour la vi-
dange de l’huile et le remplacement des
filtres, il est conseillé de s’adresser au
Réseau Après-vente Fiat, équipé pour
écouler l’huile et les filtres usagés dans
le respect de la nature et de la régle-
mentation.
Ne pas faire l’appoint avec de
l’huile ayant des caractéris-
tiques différentes de celle qui
est dans le moteur.
Lorsque le moteur est chaud,
agir avec extrême prudence
à l’intérieur du compartiment moteur
: risque de brûlures. Ne pas oublier
que lorsque le moteur est chaud, le
ventilateur peut se mettre en route :
danger de blessures. Attention aux
écharpes, cravates et vêtements non
adhérents : ils peuvent être entraînés
par les éléments en mouvement.
ATTENTION
F0M0424m
165-184 PUNTO POP 1ed FR 07/04/14 09:34 Pagina 175

176
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS D’URGENCE
CARACTÉRI- STIQUES
TECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
ENTRETIEN
DU VÉHICULE
fig. 9
Ne pas rouler avec le réser-
voir du lave-glace vide : l’ac-
tion du lave-glace est fondamental
pour améliorer la visibilité.
ATTENTION
Certains additifs commer-
ciaux pour lave-glaces sont
inflammables. Le compartiment mo-
teur contient des parties chaudes qui,
à contact, pourraient provoquer un
incendie.
ATTENTION
Veiller à ce que le liquide de
freins, très corrosif, ne coule
pas sur les partie peintes. Si
ceci venait à se produire,

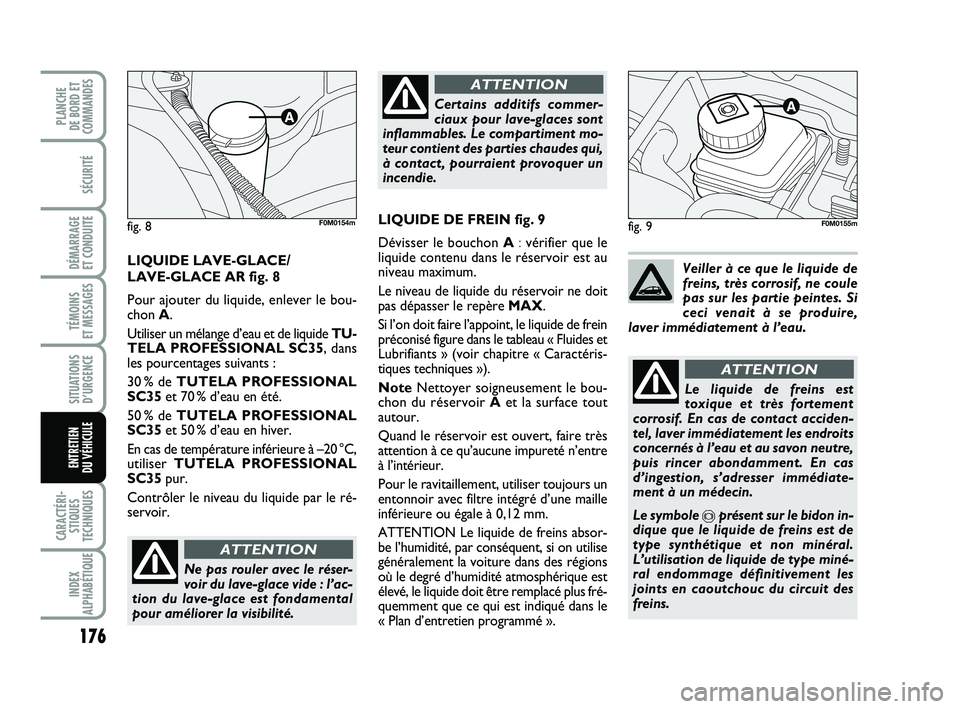

laver immédiatement à l’eau.LIQUIDE LAVE-GLACE/
LAVE-GLACE AR fig. 8
Pour ajouter du liquide, enlever le bou-
chon A.
Utiliser un mélange d’eau et de liquide TU-
TELA PROFESSIONAL SC35 , dans
les pourcentages suivants :
30 % de TUTELA PROFESSIONAL
SC35 et 70 % d’eau en été.
50 % de TUTELA PROFESSIONAL
SC35 et 50 % d’eau en hiver.
En cas de température inférieure à –20 °C,
utiliser TUTELA PROFESSIONAL
SC35 pur.
Contrôler le niveau du liquide par le ré-
servoir.
fig. 8F0M0154mLIQUIDE DE FREIN fig. 9
Dévisser le bouchon A:vérifier que le
liquide contenu dans le réservoir est au
niveau ma ximum.
Le niveau de liquide du réservoir ne doit
pas dépasser le repère MAX.
Si l’on doit faire l’appoint, le liquide de frein
préconisé figure dans le tableau « Fluides et
Lubrifiants » (voir chapitre « Caractéris-
tiques techniques »).
Note Nettoyer soigneusement le bou-
chon du réservoir A et la surface tout
autour.
Quand le réservoir est ouvert, faire très
attention à ce qu’aucune impureté n’entre
à l’intérieur.
Pour le ravitaillement, utiliser toujours un
entonnoir avec filtre intégré d’une maille
inférieure ou égale à 0,12 mm.
ATTENTION Le liquide de freins absor-
be l’humidité, par conséquent, si on utilise
généralement la voiture dans des régions
où le degré d’humidité atmosphérique est
élevé, le liquide doit être remplacé plus fré-
quemment que ce qui est indiqué dans le
« Plan d’entretien programmé ».F0M0155m
Le liquide de freins est
toxique et très fortement
corrosif. En cas de contact acciden-
tel, laver immédiatement les endroits
concernés à l’eau et au savon neutre,
puis rincer abondamment. En cas
d’ingestion, s’adresser immédiate-
ment à un médecin.
Le symbole
πprésent sur le bidon in-
dique que le liquide de freins est de
type synthétique et non minéral.
L’utilisation de liquide de type miné-
ral endommage définitivement les
joints en caoutchouc du circuit des
freins.
ATTENTION
165-184 PUNTO POP 1ed FR 07/04/14 09:34 Pagina 176
