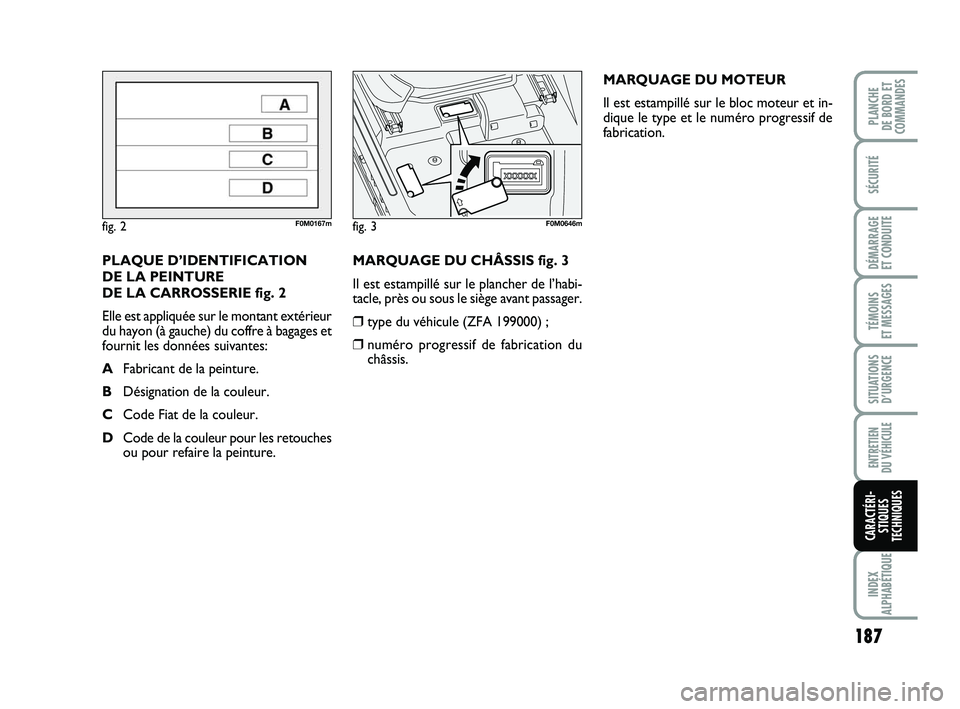

MARQUAGE DU CHÂSSIS fig. 3
Il est estampillé sur le plancher de l’habi-
tacle, près ou sous le siège avant passager.
❒type du véhicule (ZFA 199000) ;
❒numéro progressif de fabrication du châssis. MARQUAGE DU MOTEUR
Il est estampillé sur le bloc moteur et in-
dique le type et le numéro progressif de
fabrication.
PLAQUE D’IDENTIFICATION
DE LA PEINTURE
DE LA CARROSSERIE fig. 2
Elle est appliquée sur le montant extérieur
du hayon (à gauche) du coffre à bagages et
fournit les données suivantes:
A Fabricant de la peinture.
B Désignation de la couleur.
C Code Fiat de la couleur.
D Code de la couleur pour les retouches
ou pour refaire la peinture.
fig. 2F0M0167mfig. 3F0M0646m
185-206 PUNTO POP 1ed FR 24/03/14 11:30 Pagina 187

188
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS D’URGENCE
ENTRETIEN
DU VÉHICULE
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
CARACTÉRI- STIQUES
TECHNIQUES

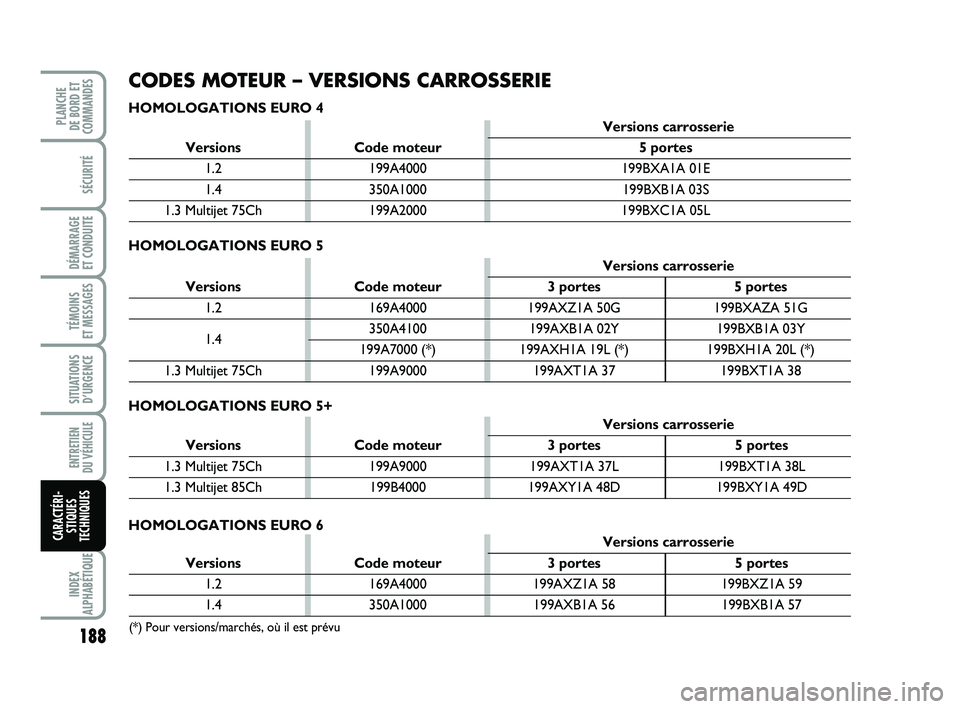

CODES MOTEUR – VERSIONS CARROSSERIE
HOMOLOGATIONS EURO 4
HOMOLOGATIONS EURO 6
HOMOLOGATIONS EURO 5+
Versions carrosserie
Versions Code moteur 3 portes5 portes
1.2169A4000199AXZ1A 58 199BXZ1A 59
1.4350A1000 199AXB1A 56 199BXB1A 57
(*) Pour versions/marchés, où il est prévu
Versions carrosserie
VersionsCode moteur 5 portes
1.2199A4000 199BXA1A 01E
1.4350A1000 199BXB1A 03S
1.3 Multijet 75Ch199A2000 199BXC1A 05L
Versions carrosserie
VersionsCode moteur 3 portes5 portes
1.3 Multijet 75Ch 199A9000199AXT1A 37L 199BXT1A 38L
1.3 Multijet 85Ch 199B4000199AXY1A 48D 199BXY1A 49D
HOMOLOGATIONS EURO 5
Versions carrosserie
VersionsCode moteur 3 portes5 portes
1.2169A4000199AXZ1A 50G 199BXAZA 51G
350A4100199AXB1A 02Y 199BXB1A 03Y1.4
199A7000 (*) 199AXH1A 19L (*) 199BXH1A 20L (*)
1.3 Multijet 75Ch 199A9000199AXT1A 37 199BXT1A 38
185-206 PUNTO POP 1ed FR 24/03/14 11:30 Pagina 188

189
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS D’URGENCE
ENTRETIEN
DU VÉHICULE
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
CARACTÉRI- STIQUES
TECHNIQUES

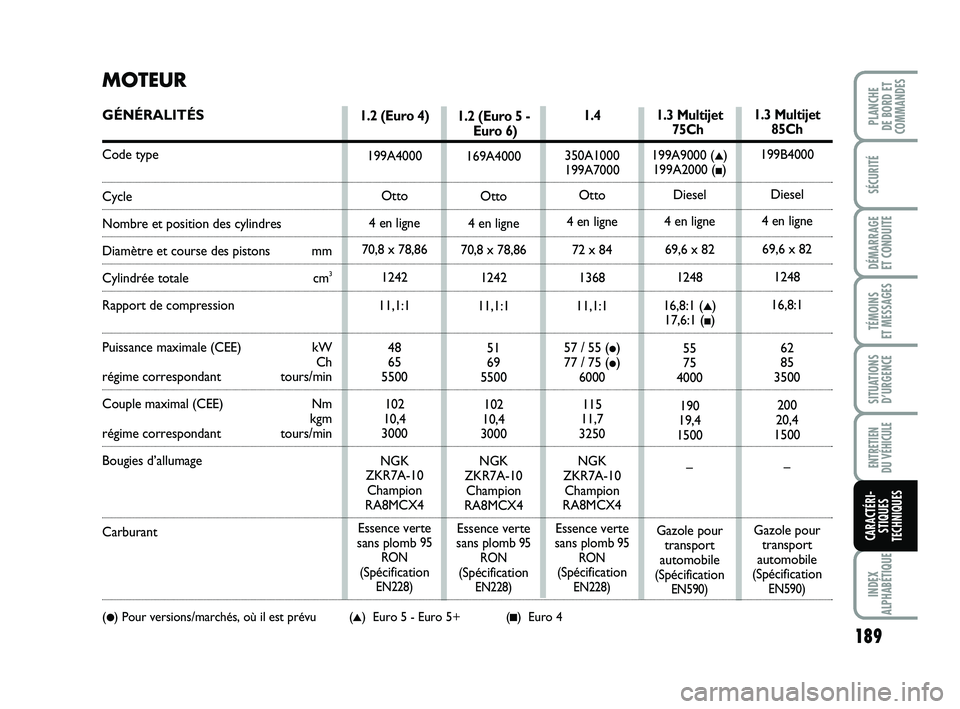

MOTEUR
GÉNÉRALITÉS
Code type
Cycle
Nombre et position des cylindres
Diamètre et course des pistons mm
Cylindrée totale cm3
Rapport de compression
Puissance maximale (CEE) kW
Ch
régime correspondant tours/min
Couple maximal (CEE)Nm
kgm
régime correspondant tours/min
Bougies d’allumage
Carburant
(●) Pour versions/marchés, où il est prévu (▲) Euro 5 - Euro 5+ (■) Euro 4
1.3 Multijet 75Ch
199A9000 (▲)
199A2000 (■)
Diesel
4 en ligne
69,6 x 82 1248
16,8:1 (
▲)
17,6:1 (■)
55
75
4000
190
19,4
1500
–
Gazole pour transport
automobile
(SpécificationEN590)
1.3 Multijet 85Ch
199B4000
Diesel
4 en ligne
69,6 x 82 1248
16,8:1
62
85
3500
200
20,4
1500
–
Gazole pour transport
automobile
(SpécificationEN590)
1.4
350A1000
199A7000
Otto
4 en ligne
72 x 84 1368
11,1:1
57 / 55 (
●)
77 / 75 (●)
6000
115
11,7
3250
NGK
ZKR7A-10 Champion
RA8MCX4
Essence verte
sans plomb
95
RON
(
SpécificationEN228)
1.2 (Euro 4)
199A4000
Otto
4 en ligne
70,8 x 78,86
1242
11,1:1
48
65
5500
102
10,4
3000
NGK
ZKR7A-10 Champion
RA8MCX4
Essence verte
sans plomb
95
RON
(
SpécificationEN228)
1.2 (Euro 5 - Euro 6)
169A4000
Otto
4 en ligne
70,8 x 78,86
1242
11,1:1
51
69
5500
102
10,4
3000
NGK
ZKR7A-10 Champion
RA8MCX4
Essence verte
sans plomb
95
RON
(
SpécificationEN228)
185-206 PUNTO POP 1ed FR 24/03/14 11:30 Pagina 189

190
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS D’URGENCE
ENTRETIEN
DU VÉHICULE
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
CARACTÉRI- STIQUES
TECHNIQUES

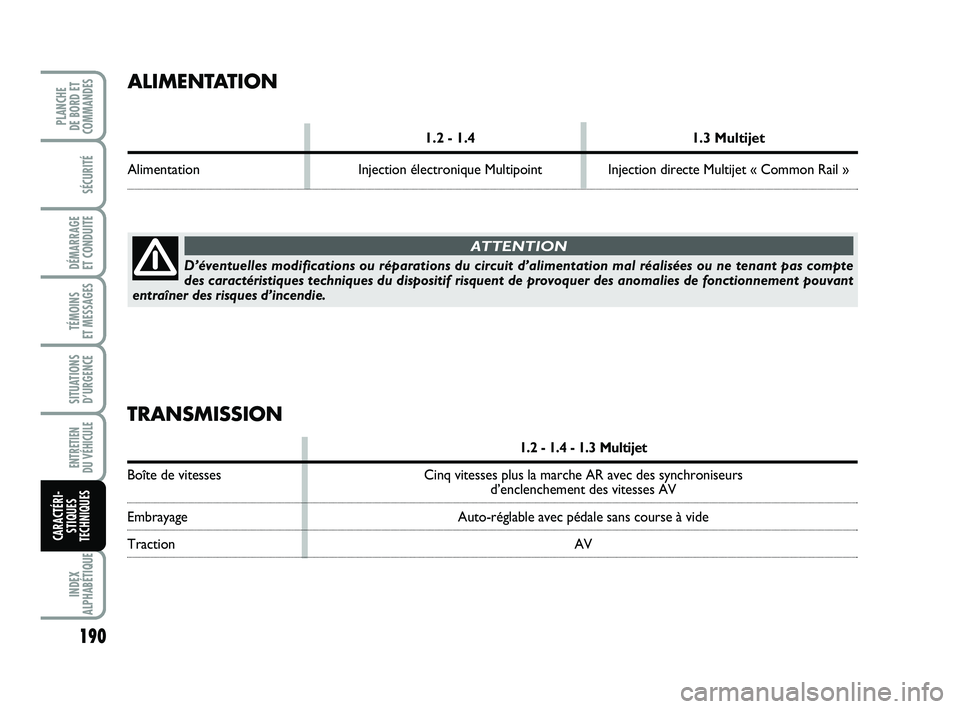

ALIMENTATION
1.2 - 1.4 1.3 Multijet
Alimentation Injection électronique Multipoint Injection directe Multijet « Common Rail »
D’éventuelles modifications ou réparations du circuit d’alim\
entation mal réalisées ou ne tenant pas compte
des caractéristiques techniques du dispositif risquent de provoquer d\
es anomalies de fonctionnement pouvant
entraîner des risques d’incendie.
ATTENTION
TRANSMISSION
1.2 - 1.4 - 1.3 Multijet
Boîte de vitesses Cinq vitesses plus la marche AR avec des synchroniseurs d’enclenchement des vitesses AV
Embrayage Auto-réglable avec pédale sans course à vide
Traction AV
185-206 PUNTO POP 1ed FR 24/03/14 11:30 Pagina 190

191
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS D’URGENCE
ENTRETIEN
DU VÉHICULE
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
CARACTÉRI- STIQUES
TECHNIQUES

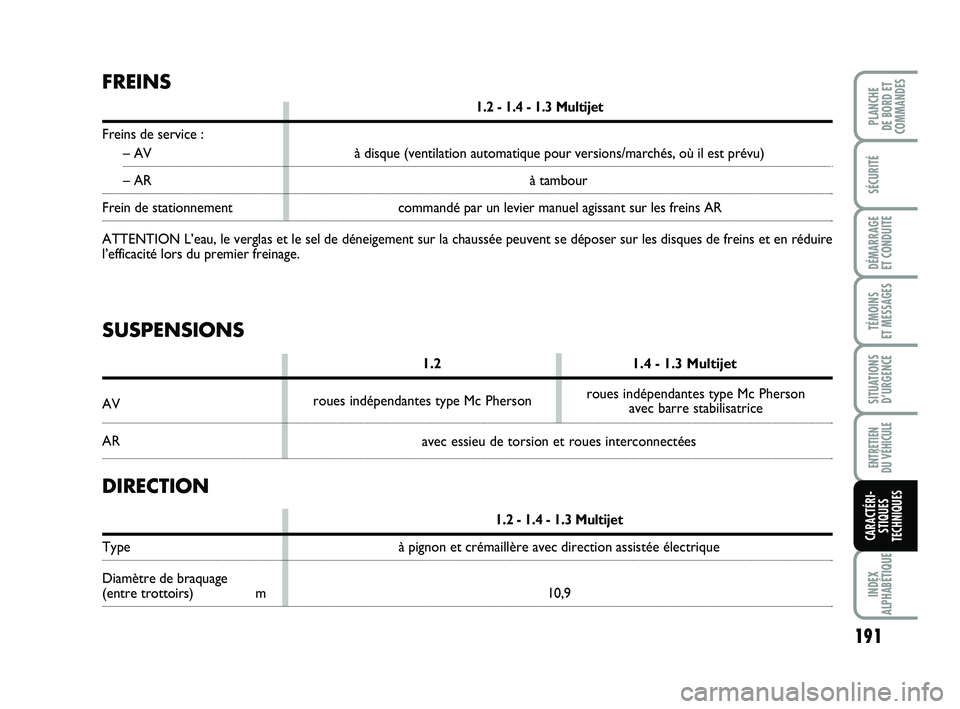

FREINS
1.2 - 1.4 - 1.3 Multijet
Freins de service :
– AV à disque (ventilation automatique pour versions/marchés, où il\
est prévu)
– AR à tambour
Frein de stationnementcommandé par un levier manuel agissant sur les freins AR
ATTENTION L’eau, le verglas et le sel de déneigement sur la chauss\
ée peuvent se déposer sur les disques de freins et en réduire
l’efficacité lors du premier freinage.
DIRECTION
1.2 - 1.4 - 1.3 Multijet
Type à pignon et crémaillère avec direction assistée électriqu\
e
Diamètre de braquage
(entre trottoirs) m 10,9
avec essieu de torsion et roues interconnectées
roues indépendantes type Mc Pherson
roues indépendantes type Mc Pherson
avec barre stabilisatrice
SUSPENSIONS
1.2 1.4 - 1.3 Multijet
AV
AR
185-206 PUNTO POP 1ed FR 24/03/14 11:30 Pagina 191

192
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS D’URGENCE
ENTRETIEN
DU VÉHICULE
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
CARACTÉRI- STIQUES
TECHNIQUES

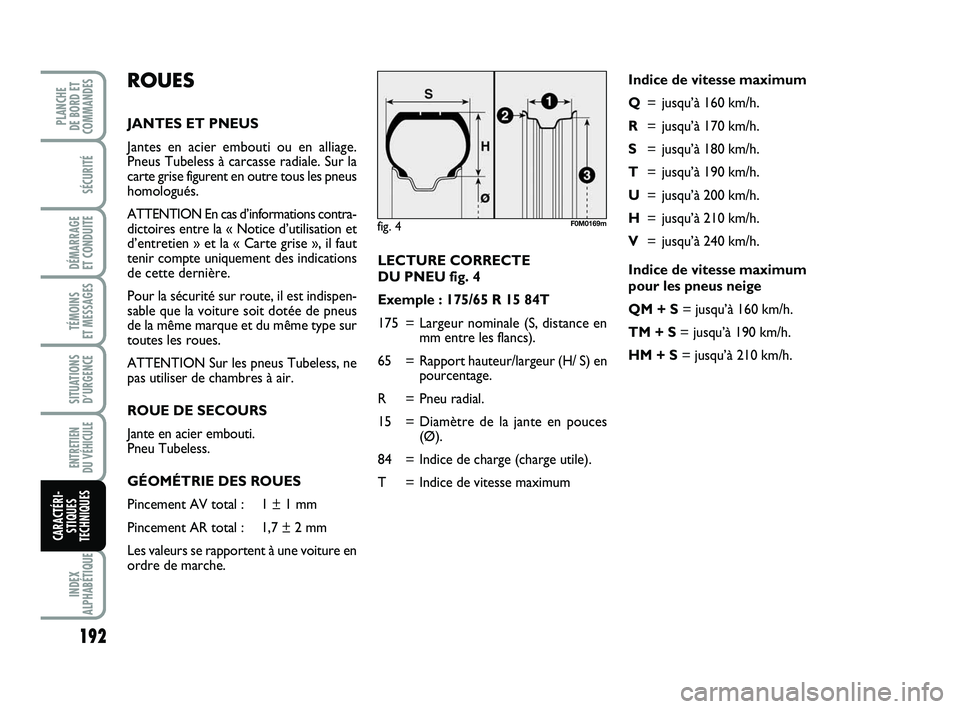

ROUES
JANTES ET PNEUS
Jantes en acier embouti ou en alliage.
Pneus Tubeless à carcasse radiale. Sur la
carte grise figurent en outre tous les pneus
homologués.
ATTENTION En cas d’informations contra-
dictoires entre la « Notice d’utilisation et
d’entretien » et la « Carte grise », il faut
tenir compte uniquement des indications
de cette dernière.
Pour la sécurité sur route, il est indispen-
sable que la voiture soit dotée de pneus
de la même marque et du même type sur
toutes les roues.
ATTENTION Sur les pneus Tubeless, ne
pas utiliser de chambres à air.
ROUE DE SECOURS
Jante en acier embouti.
Pneu Tubeless.
GÉOMÉTRIE DES ROUES
Pincement AV total : 1 ± 1 mm
Pincement AR total : 1,7 ± 2 mm
Les valeurs se rapportent à une voiture en
ordre de marche.
fig. 4F0M0169m
LECTURE CORRECTE
DU PNEU fig. 4
Exemple : 175/65 R 15 84T
175 = Largeur nominale (S, distance en mm entre les flancs).
65 = Rapport hauteur/largeur (H/ S) en pourcentage.
R = Pneu radial.
15 = Diamètre de la jante en pouces (Ø).
84 = Indice de charge (charge utile).
T = Indice de vitesse maximum Indice de vitesse maximum
Q
= jusqu’à 160 km/h.
R = jusqu’à 170 km/h.
S = jusqu’à 180 km/h.
T = jusqu’à 190 km/h.
U = jusqu’à 200 km/h.
H = jusqu’à 210 km/h.
V = jusqu’à 240 km/h.
Indice de vitesse maximum
pour les pneus neige
QM + S = jusqu’à 160 km/h.
TM + S = jusqu’à 190 km/h.
HM + S = jusqu’à 210 km/h.
185-206 PUNTO POP 1ed FR 24/03/14 11:30 Pagina 192

193
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS D’URGENCE
ENTRETIEN
DU VÉHICULE
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
CARACTÉRI- STIQUES
TECHNIQUES

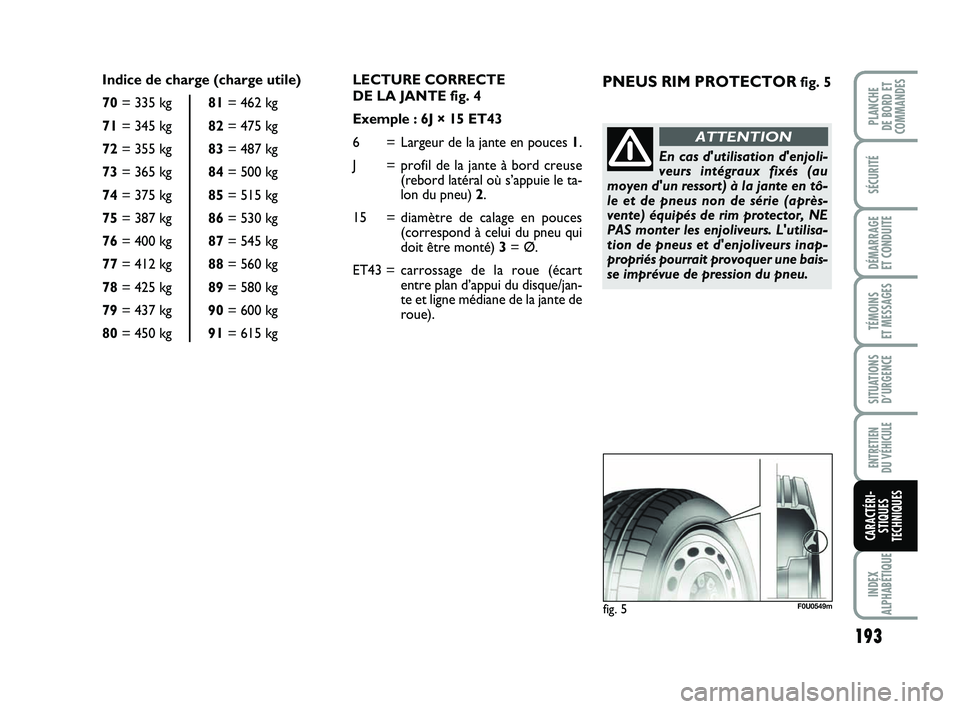

LECTURE CORRECTE
DE LA JANTE fig. 4
Exemple : 6J × 15 ET43
6 = Largeur de la jante en pouces 1.
J = profil de la jante à bord creuse (rebord latéral où s’appuie le ta-
lon du pneu) 2.
15 = diamètre de calage en pouces (correspond à celui du pneu qui
doit être monté) 3= Ø.
ET43 = carrossage de la roue (écart entre plan d’appui du disque/jan-
te et ligne médiane de la jante de
roue).
Indice de charge (charge utile)
70
= 335 kg 81= 462 kg
71 = 345 kg 82= 475 kg
72 = 355 kg 83= 487 kg
73 = 365 kg 84= 500 kg
74 = 375 kg 85= 515 kg
75 = 387 kg 86= 530 kg
76 = 400 kg 87= 545 kg
77 = 412 kg 88= 560 kg
78 = 425 kg 89= 580 kg
79 = 437 kg 90= 600 kg
80 = 450 kg 91= 615 kg PNEUS RIM PROTECTORfig. 5
fig. 5F0U0549m
En cas d'utilisation d'enjoli-
veurs intégraux fixés (au
moyen d'un ressort) à la jante en tô-
le et de pneus non de série (après-
vente) équipés de rim protector, NE
PAS monter les enjoliveurs. L'utilisa-
tion de pneus et d'enjoliveurs inap-
propriés pourrait provoquer une bais-
se imprévue de pression du pneu.
ATTENTION
185-206 PUNTO POP 1ed FR 24/03/14 11:30 Pagina 193

194
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS D’URGENCE
ENTRETIEN
DU VÉHICULE
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
CARACTÉRI- STIQUES
TECHNIQUES
175/65 R15 84T (M+S)
185/65 R15 88T (M+S)
185/65 R15 88T (M+S)
175/65 R15 84T
185/65 R15 88T
185/65 R15 88T
6J
×15'' - ET 43 175/65 R15 84T
185/65 R15 88T
6J X 15'' - ET 43
6J X 15'' - ET 43 ( ▲)
6J X 15'' - ET 43 ( ▲)
2,2 2,1
2,2 2,2
2,2 2,0
2,2 2,22,22,1
2,2 2,2
2,2 2,0
2,2 2,22,4
2,1
2,5 2,2
2,3 2,1
2,3 2,3

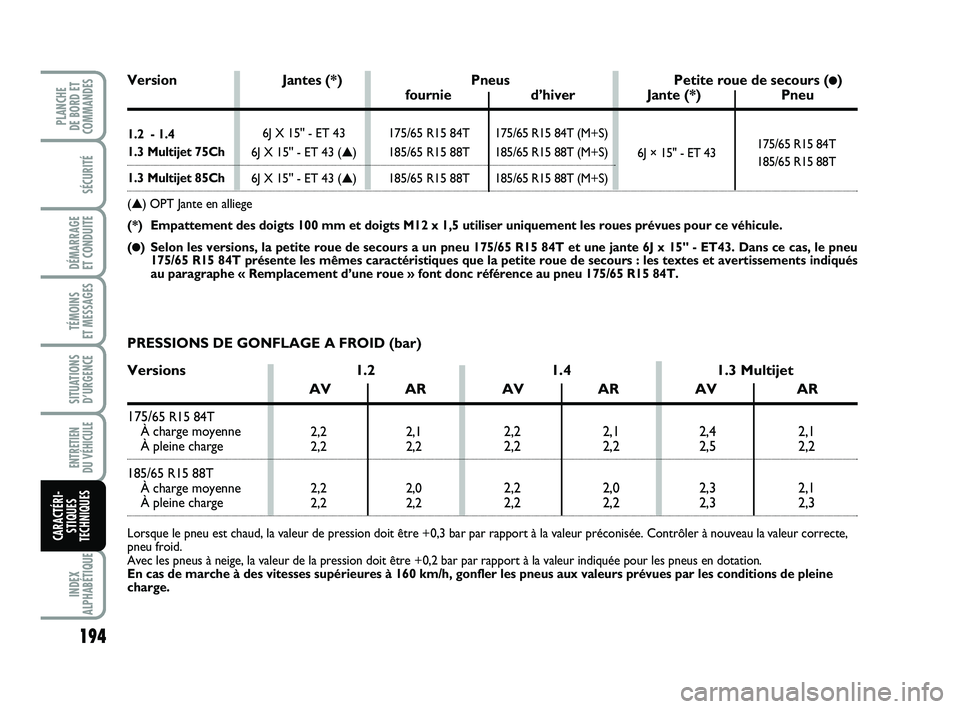

PRESSIONS DE GONFLAGE A FROID (bar)
Versions 1.21.4 1.3 Multijet
AVAR AVAR AV AR
175/65 R15 84T
À charge moyenne
À pleine charge
185/65 R15 88T À charge moyenne
À pleine charge
Lorsque le pneu est chaud, la valeur de pression doit être +0,3 bar p\
ar rapport à la valeur préconisée. Contrôler à nouveau la\
valeur correcte,
pneu froid.
Avec les pneus à neige, la valeur de la pression doit être +0,2 ba\
r par rapport à la valeur indiquée pour les pneus en dotation .
En cas de marche à des vitesses supérieures à 160 km/h, gonfler\
les pneus aux valeurs prévues par les conditions de pleine
charge.
Version Jantes (*) Pneus Petite roue de secours (ç)fournied’hiverJante (*) Pneu
1.2 - 1.4
1.3 Multijet 75Ch
1.3 Multijet 85Ch
(▲ ) OPT Jante en alliege
(*) Empattement des doigts 100 mm et doigts M12 x 1,5 utiliser uniquement le\
s roues prévues pour ce véhicule.
(
ç) Selon les versions, la petite roue de secours a un pneu 175/65 R15 84T e\
t une jante 6J x 15 ''- ET43. Dans ce cas, le pneu
175/65 R15 84T présente les mêmes caractéristiques que la petit\
e roue de secours : les textes et avertissements indiqués
au paragraphe « Remplacement d’une roue » font donc référ\
ence au pneu 175/65 R15 84T.
185-206 PUNTO POP 1ed FR 24/03/14 11:30 Pagina 194

195
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS D’URGENCE
ENTRETIEN
DU VÉHICULE
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
CARACTÉRI- STIQUES
TECHNIQUES

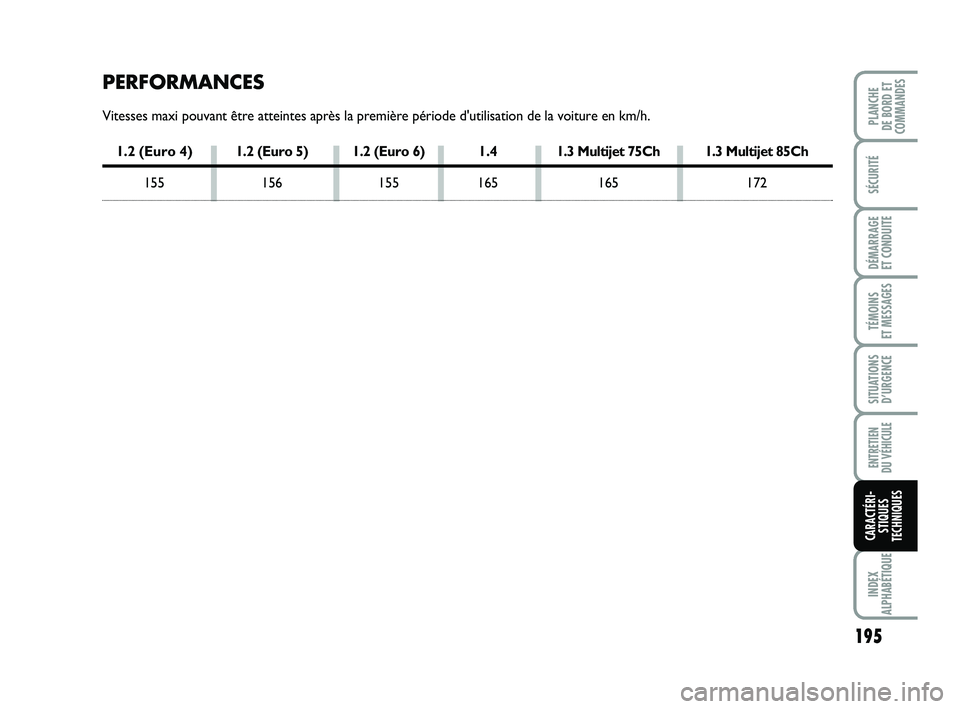

PERFORMANCES
Vitesses maxi pouvant être atteintes après la première pério\
de d'utilisation de la voiture en km/h.
1.2 (Euro 4) 1.2 (Euro 5) 1.2 (Euro 6) 1.4 1.3 Multijet 75Ch 1.3 Multijet 85Ch
155 156155165 165 172
185-206 PUNTO POP 1ed FR 24/03/14 11:30 Pagina 195

196
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS D’URGENCE
ENTRETIEN
DU VÉHICULE
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
CARACTÉRI- STIQUES
TECHNIQUES
DIMENSIONS
Les dimensions sont exprimées en mm et
correspondent à la voiture équipée des
pneus de série.
La hauteur est calculée avec le véhicule
vide.
Volume du coffre à bagages
Capacité avec le véhicule vide
(normes V.D.A.) ......................... 275 dm
3
Capacité avec dossier et siège
AR rabattus .................................. 1030 dm3

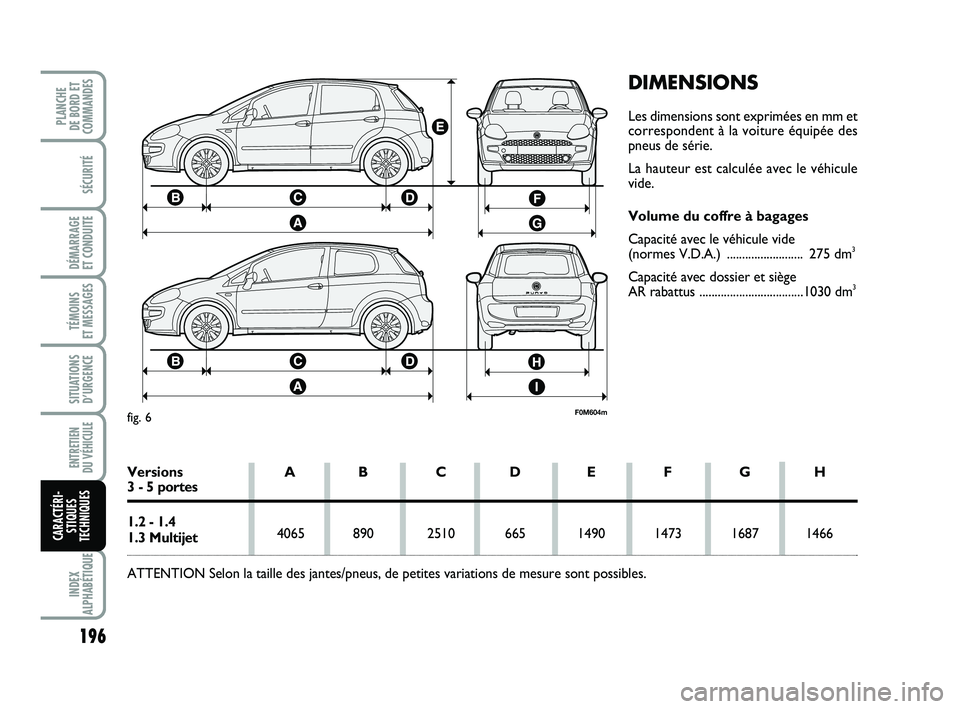

F0M604mfig. 6
Versions A B C D E F G H3 - 5 portes
1.2 - 1.4
1.3 Multijet4065 890 2510 665 1490 1473 1687 1466
ATTENTION Selon la taille des jantes/pneus, de petites variations de mes\
ure sont possibles.
185-206 PUNTO POP 1ed FR 24/03/14 11:30 Pagina 196
