FIAT PUNTO 2018 Notice d'entretien (in French)

197
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS D’URGENCE
ENTRETIEN
DU VÉHICULE
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
CARACTÉRI- STIQUES
TECHNIQUES
POIDS
1.2 1.4
Poids (kg)
Poids à vide
(avec tous les liquides,
le réservoir de carburant
rempli à 90% et sans options) :
Charge utile (*)
y compris le conducteur :
Charges maxi admises (**)
– essieu AV :
– essieu AR :
– total :
Charges remorquables
– remorque avec freins :
– remorque sans freins :
Charge maxi sur le toit :
Charge maxi sur la
boule (remorque avec freins) :
(*) En présence d’équipements spéciaux (toit ouvrant, dispositi\
f d’attelage de remorque, etc.) le poids à vide augmente et par c\
onsé-
quent la charge utile diminue, en respectant les charges maximales admis\
es.
(**) Charges à ne pas dépasser. Il est de la responsabilité de l’\
utilisateur de disposer les marchandises dans le coffre à bagages et/ou sur le plan de chargement dans le respect des charges maximales admises.
3 portes5 places
1025560
850
850
1585
1000 400
50
60 5 portes
5 places
1040560
850
850
1600
1000 400
50
603 portes5 places
1015560
850
850
1575
900
40050
60 5 portes
5 places
1030560
850
850
1590
900
40050
60
185-206 PUNTO POP 1ed FR 24/03/14 11:30 Pagina 197

198
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS D’URGENCE
ENTRETIEN
DU VÉHICULE
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
CARACTÉRI- STIQUES
TECHNIQUES
3 portes 5 places
1090560
950
850
1650
1000 400
50
60 5 portes
5 places
1105560
950
850
1665
1000 400
50
603 portes5 places
1130560
950
850
1690
1000 400
50
60 5 portes
5 places
1145560
950
850
1705
1000 400
50
60

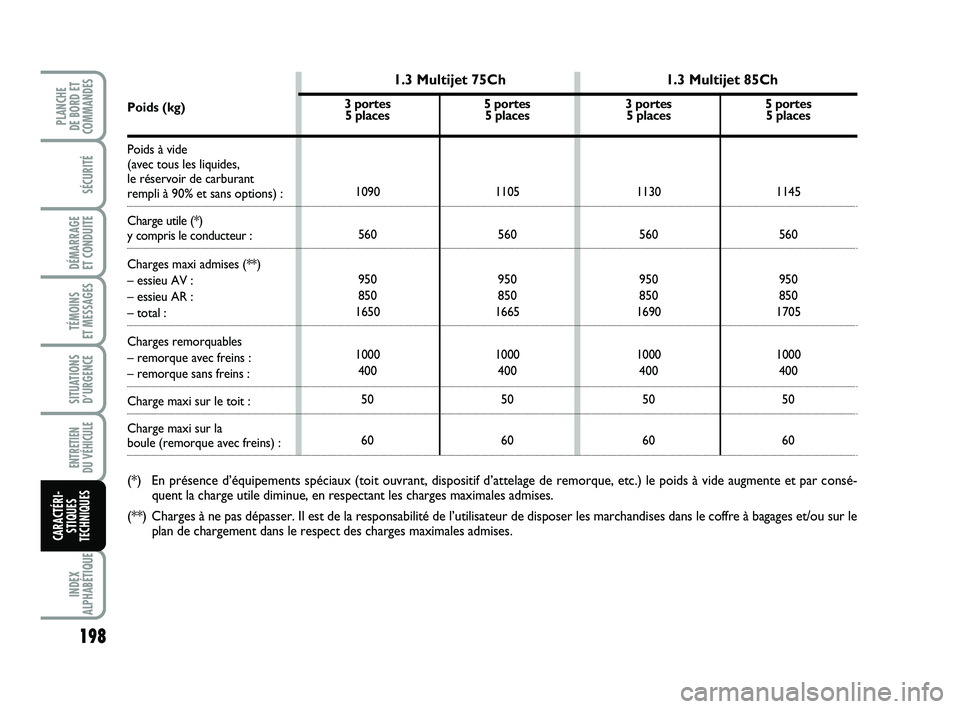

1.3 Multijet 75Ch 1.3 Multijet 85Ch
Poids (kg)
Poids à vide
(avec tous les liquides,
le réservoir de carburant
rempli à 90% et sans options) :
Charge utile (*)
y compris le conducteur :
Charges maxi admises (**)
– essieu AV :
– essieu AR :
– total :
Charges remorquables
– remorque avec freins :
– remorque sans freins :
Charge maxi sur le toit :
Charge maxi sur la
boule (remorque avec freins) :
(*) En présence d’équipements spéciaux (toit ouvrant, dispositi\
f d’attelage de remorque, etc.) le poids à vide augmente et par c\
onsé-
quent la charge utile diminue, en respectant les charges maximales admis\
es.
(**) Charges à ne pas dépasser. Il est de la responsabilité de l’\
utilisateur de disposer les marchandises dans le coffre à bagages et/ou sur le plan de chargement dans le respect des charges maximales admises.
185-206 PUNTO POP 1ed FR 24/03/14 11:30 Pagina 198

199
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS D’URGENCE
ENTRETIEN
DU VÉHICULE
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
CARACTÉRI- STIQUES
TECHNIQUES
1.3 Multijet
75Ch
–
–
45
5 ÷ 7
7,4 *
6,7 **
–
–
3,0
3,2
1,7 (
●)
0,5
2,2
4,5 1.3 Multijet
85Ch
–
–
45
5 ÷ 7
6,7–
–
3,0
3,2
1,7 (
■)
0,5
2,2
4,5

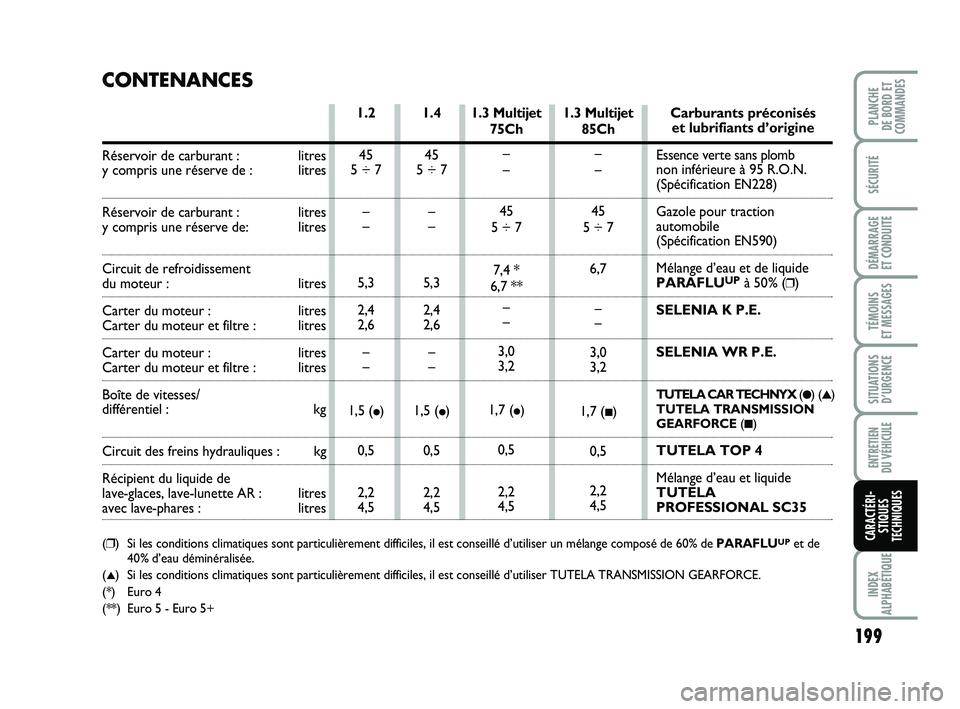

CONTENANCES
Réservoir de carburant : litres
y compris une réserve de : litres
Réservoir de carburant : litres
y compris une réserve de: litres
Circuit de refroidissement du moteur : litres
Carter du moteur : litres
Carter du moteur et filtre : litres
Carter du moteur : litres
Carter du moteur et filtre : litres
Boîte de vitesses/
différentiel : kg
Circuit des freins hydrauliques : kg
Récipient du liquide de
lave-glaces, lave-lunette AR : litres
avec lave-phares : litres
(❒ ) Si les conditions climatiques sont particulièrement difficiles, il es\
t conseillé d’utiliser un mélange composé de 60% de PARAFLUUPet de
40% d’eau déminéralisée.
(
▲) Si les conditions climatiques sont particulièrement difficiles, il es\
t conseillé d’utiliser TUTELA TRANSMISSION GEARFORCE.
(*) Euro 4
(**) Euro 5 - Euro 5+
Carburants préconisés et lubrifiants d’origine
Essence verte sans plomb
non inférieure à 95 R.O.N.
(Spécification EN228)
Gazole pour traction
automobile
(Spécification EN590)
Mélange d’eau et de liquide
PARAFLU
UPà 50% (❒)
SELENIA K P.E.
SELENIA WR P.E.
TUTELA CAR TECHNYX (●) (▲)
TUTELA TRANSMISSION
GEARFORCE (
■)
TUTELA TOP 4
Mélange d’eau et liquide
TUTELA
PROFESSIONAL SC35
1.4
45
5 ÷ 7
–
–
5,3
2,4
2,6 –
–
1,5 (
●)
0,5
2,2
4,5
1.2
45
5 ÷ 7
–
–
5,3
2,4
2,6 –
–
1,5 (
●)
0,5
2,2
4,5
185-206 PUNTO POP 1ed FR 24/03/14 11:30 Pagina 199

200
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS D’URGENCE
ENTRETIEN
DU VÉHICULE
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
CARACTÉRI- STIQUES
TECHNIQUES
Lubrifiant de synthèse de grade SAE 5W- 40 ACEA C3.
Qualification FIAT 9.55535-S2
Lubrifiant de synthèse de grade SAE 5W- 30.
Qualification FIAT 9.55535-S1 SELENIA K P.E.
Référence Technique
Contractuelle
N° F603.C07
SELENIA WR P.E.
Référence Technique
Contractuelle
N° F510.D07Selon le Plan
d’Entretien
Programmé
Selon le Plan
d’Entretien
Programmé

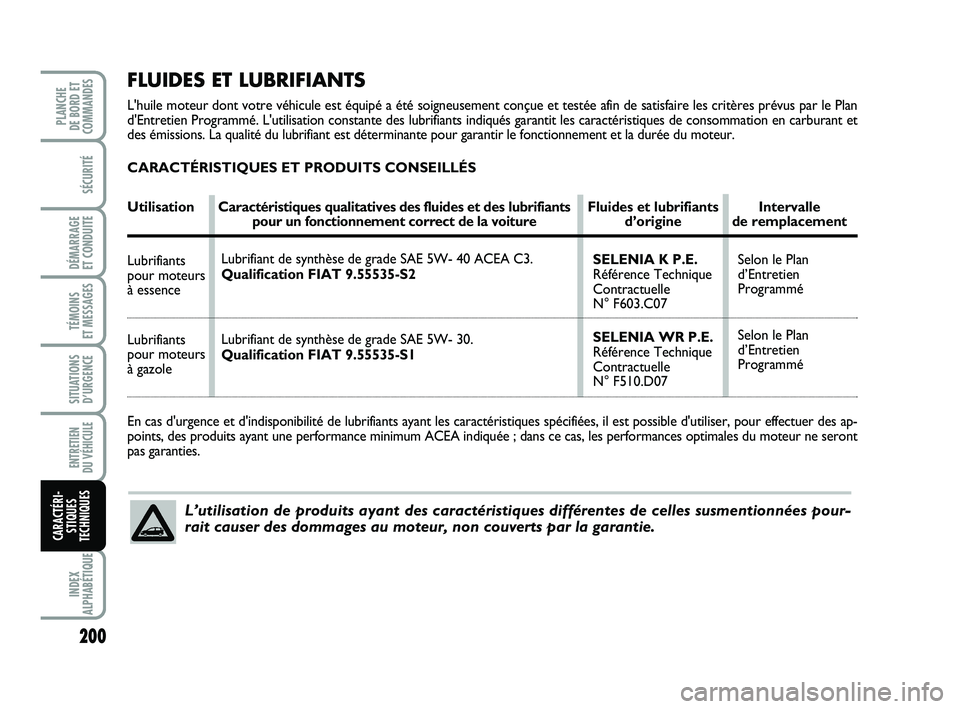

FLUIDES ET LUBRIFIANTS
L'huile moteur dont votre véhicule est équipé a été soign\
eusement conçue et testée afin de satisfaire les critères pré\
vus par le Plan
d'Entretien Programmé. L'utilisation constante des lubrifiants indiqu\
és garantit les caractéristiques de consommation en carbur
ant et
des émissions. La qualité du lubrifiant est déterminante pour g\
arantir le fonctionnement et la durée du moteur.
CARACTÉRISTIQUES ET PRODUITS CONSEILLÉS
Utilisation Caractéristi ques qualitatives des fluides et des lubrifiants Fluides et lubrifiants Intervalle
pour un fonctionnement correct de la voiture d’origine de remplacement
Lubrifiants
pour moteurs
à essence
Lubrifiants
pour moteurs
à gazole
En cas d'urgence et d'indisponibilité de lubrifiants ayant les caract\
éristiques spécifiées, il est possible d'utiliser, pour effectuer des ap-
points, des produits ayant une performance minimum ACEA indiquée ; da\
ns ce cas, les performances optimales du moteur ne seront
pas garanties.
L’utilisation de produits ayant des caractéristiques différente\
s de celles susmentionnées pour-
rait causer des dommages au moteur, non couverts par la garantie.
185-206 PUNTO POP 1ed FR 24/03/14 11:30 Pagina 200

201
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS D’URGENCE
ENTRETIEN
DU VÉHICULE
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
CARACTÉRI- STIQUES
TECHNIQUES
Lubrifiants
et graisses pour
la transmission
du mouvement
Liquide
de protection
pour radiateurs
Liquide de
lave-glaces/
lave-lunette AR
B.V. et différentiel
mécanique (versions
essence et 1.3 Multijet
75Ch)
B.V. et différentiel
mécanique (versions
1.3 Multijet 85Ch)
Joints homocinétiques
côté roue
Joints homocinétiques
côté différentiel
Freins hydrauliques et
commandes hydrauliques
embrayage
Circuits de refroidisse-
ment. Dosage d’utilisa-
tion : 50% d’eau
50% PARAFLU
UP(❒ )
A mélanger au gazole
25 cm
3pour 10 litres
À utiliser pur ou
dilué dans les circuits
d’essuie-glace
Lubrifiant synthétique de grade SAE 75W- 85.
Qualification FIAT 9.55550-MX3
Lubrifiant synthétique de grade SAE 75W.
Qualification FIAT 9.55550-MZ6
Graisse au bisulfure de molybdène pour des
températures d’utilisation élevées.
Qualification FIAT 9.55580. Consistance NL.GI. 1-2
Graisse spécifique pour joints homocinétiques à faible
coefficient de frottement.
Qualification FIAT 9.55580. Consistance NL.GI 0-1
Fluide synthétique F.M.V.S.S. n° 116 DOT 4, ISO 4925
SAE J1704, CUNA NC 956- 01.
Qualification FIAT 9.55597
Protecteur avec action antigel, de couleur rouge, à base de
glycol mono-éthylénique inhibé avec formulation organique.
Conforme aux spécifications CUNA NC 956-16, ASTM D
3306.
Qualification FIAT 9.55523
Additif pour gazole antigel avec action protectrice
pour moteurs Diesel
Mélange d’alcools, eau et tensioactifs CUNA NC 956-II
Qualification FIAT 9.55522 .
Liquide
de freins
Additif
carburant
TUTELA CAR
TECHNYX
Référence Technique
Contractuelle N° F010.B05
TUTELA
TRANSMISSION
GEARFORCE
Référence Technique
ContractuelleN° F702.G07
TUTELA ALL STAR
Référence Technique
Contractuelle N° F702.G07
TUTELA STAR 700
Référence Technique
Contractuelle N° F701.C07
TUTELA TOP 4
Référence Technique
Contractuelle N° F001.A93
PARAFLUUP(*)Référence Technique
Contractuelle N° F101.M01
TUTELA DIESEL ARTRéférence Technique
Contractuelle N° F601.L06
TUTELA
PROFESSIONAL SC35
Référence Technique
Contractuelle N° F201.D02
UtilisationCaractéristiques qualitatives des fluides et desFluides et lubrifiants Applications
lubrifiants pour un fonctionnement correct de la voitured’origine
(*) ATTENTION Ne pas faire l’appoint ni mélanger avec d’autre\
s liquides ayant des caractéristiques différentes.
( ❒ ) Dans des conditions climatiques spécialement rudes, le mélange \
préconisé est de 60% de PARAFLU
UPet 40% d’eau déminéralisée.
185-206 PUNTO POP 1ed FR 24/03/14 11:30 Pagina 201

202
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS D’URGENCE
ENTRETIEN
DU VÉHICULE
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
CARACTÉRI- STIQUES
TECHNIQUES
❒cycle extra-urbain : il comprend une si- mulation de parcours extra-urbain de
la voiture, avec des accélérations fré-
quentes sur tous les rapports de vites-
se ; la vitesse de parcours oscille entre
0 et 120 km/h ;
❒consommation mixte: elle est détermi-née par pondération d’environ 37% du
cycle urbain et d’environ 63% de celle
du cycle extra-urbain.
Les valeurs de consommation en carbu-
rant reportés dans le tableau suivant sont
déterminées sur la base d’essais d’homo-
logation requis par les Directives euro-
péennes spécifiques.
La mesure de la consommation est basée
sur les procédures suivantes :
❒cycle urbain : il commence par un dé-
marrage à froid, suivi d’une simulation
de parcours urbain de la voiture ;
CONSOMMATION DE CARBURANT
ATTENTION Le type de parcours, les
conditions de circulation, les conditions
atmosphériques, le style de conduite, l’état
de la voiture en général, le niveau de fini-
tion/équipements/accessoires, l’utilisation
du climatiseur, le chargement de la voitu-
re, la présence d’une galerie sur le toit et
d’autres situations pénalisant la pénétra-
tion aérodynamique ou la résistance
à l’avancement entraînent des consom-
mations de carburant différentes de celles
qui sont relevées.

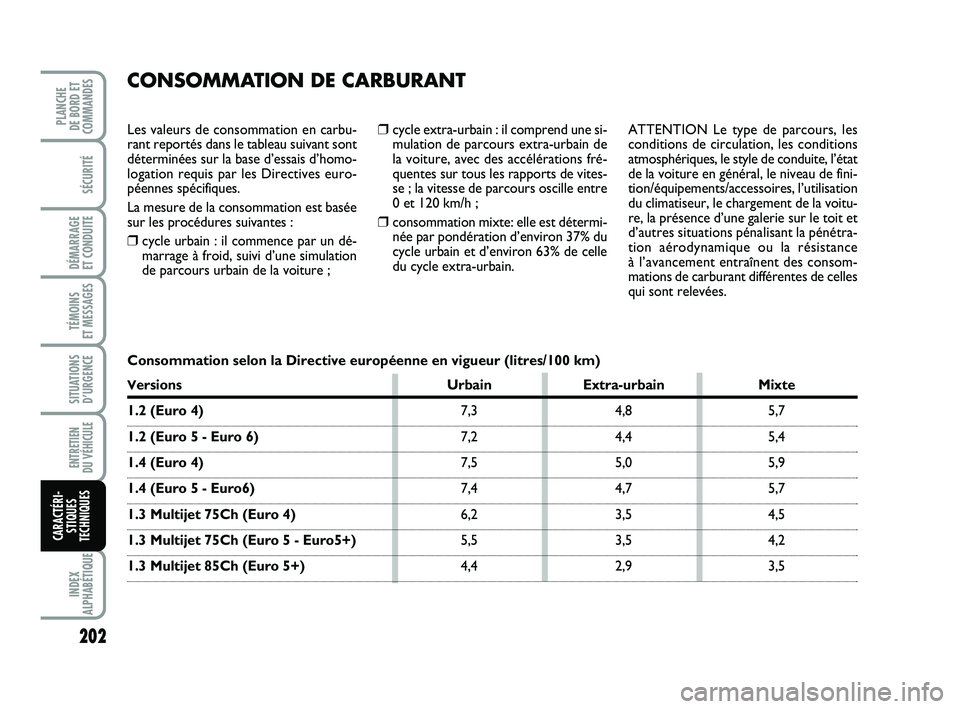

Consommation selon la Directive européenne en vigueur (litres/100 km\
)
Versions UrbainExtra-urbain Mixte
1.2 (Euro 4) 7,3 4,8 5,7
1.2 (Euro 5 - Euro 6)7,2 4,4 5,4
1.4 (Euro 4)7,5 5,0 5,9
1.4 (Euro 5 - Euro6)7,4 4,7 5,7
1.3 Multijet 75Ch (Euro 4)6,2 3,5 4,5
1.3 Multijet 75Ch (Euro 5 - Euro5+)5,5 3,5 4,2
1.3 Multijet 85Ch (Euro 5+)4,4 2,9 3,5
185-206 PUNTO POP 1ed FR 24/03/14 11:30 Pagina 202

203
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS D’URGENCE
ENTRETIEN
DU VÉHICULE
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
CARACTÉRI- STIQUES
TECHNIQUES
ÉMISSIONS DE CO2

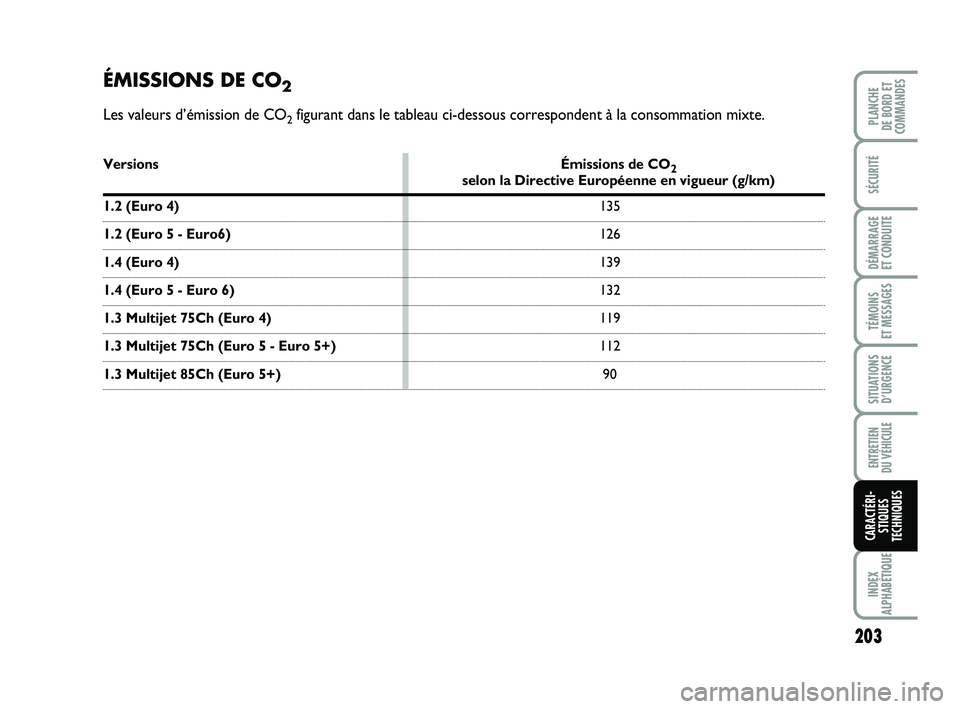

Les valeurs d’émission de CO2figurant dans le tableau ci-dessous correspondent à la consommation m\
ixte.
Versions Émissions de CO2selon la Directive Européenne en vigueur (g/km)
1.2 (Euro 4) 135
1.2 (Euro 5 - Euro6)126
1.4 (Euro 4)139
1.4 (Euro 5 - Euro 6)132
1.3 Multijet 75Ch (Euro 4)119
1.3 Multijet 75Ch (Euro 5 - Euro 5+)112
1.3 Multijet 85Ch (Euro 5+) 90
185-206 PUNTO POP 1ed FR 24/03/14 11:30 Pagina 203

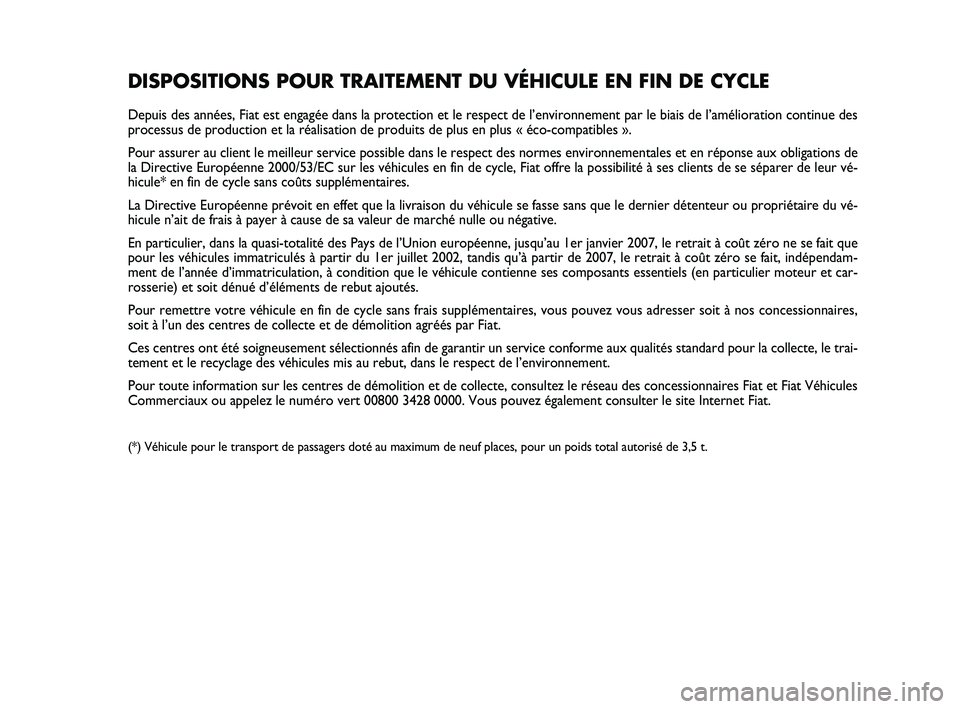

DISPOSITIONS POUR TRAITEMENT DU VÉHICULE EN FIN DE CYCLE
Depuis des années, Fiat est engagée dans la protection et le respe\
ct de l’environnement par le biais de l’amélioration continue des
processus de production et la réalisation de produits de plus en plus\
« éco-compatibles ».
Pour assurer au client le meilleur service possible dans le respect des \
normes environnementales et en réponse aux obligations de
la Directive Européenne 2000/53/EC sur les véhicules en fin de cyc\
le, Fiat offre la possibilité à ses clients de se séparer de leur vé-
hicule* en fin de cycle sans coûts supplémentaires.
La Directive Européenne prévoit en effet que la livraison du vé\
hicule se fasse sans que le dernier détenteur ou propriétaire du vé-
hicule n’ait de frais à payer à cause de sa valeur de marché\
nulle ou négative.
En particulier, dans la quasi-totalité des Pays de l’Union europé\
enne, jusqu’au 1er janvier 2007, le retrait à coût zéro ne s\
e fait que
pour les véhicules immatriculés à partir du 1er juillet 2002, t\
andis qu’à partir de 2007, le retrait à coût zéro se fait\
, indép endam-
ment de l’année d’immatriculation, à condition que le véh\
icule contienne ses composants essentiels (en particulier moteur et ca r-
rosserie) et soit dénué d’éléments de rebut ajoutés.
Pour remettre votre véhicule en fin de cycle sans frais supplément\
aires, vous pouvez vous adresser soit à nos concessionnaires,
soit à l’un des centres de collecte et de démolition agréé\
s par Fiat.
Ces centres ont été soigneusement sélectionnés afin de garan\
tir un service conforme aux qualités standard pour la collecte, le trai-
tement et le recyclage des véhicules mis au rebut, dans le respect de\
l’environnement.
Pour toute information sur les centres de démolition et de collecte, \
consultez le réseau des concessionnaires Fiat et Fiat Véhi cules
Commerciaux ou appelez le numéro vert 00800 3428 0000. Vous pouvez é\
galement consulter le site Internet Fiat.
(*) Véhicule pour le transport de passagers doté au maximum de n\
euf places, pour un poids total autorisé de 3,5 t.
185-206 PUNTO POP 1ed FR 24/03/14 11:30 Pagina 204

185-206 PUNTO POP 1ed FR 24/03/14 11:30 Pagina 205

185-206 PUNTO POP 1ed FR 24/03/14 11:30 Pagina 206
