μοντάρετε ξανά το λαμπτήρα,
ευθυγραμμίζοντας τοπροφίλ
τουμεταλλικού τμήματοςμε την
αύλακαπου υπάρχει επάνω την
παραβολή τουπροβολέα Στερεώστε
ξανά την ασφάλεια στήριξης,συνδέστε
το φις σύνδεσης,μοντάρετε την τάπα
και βεβαιωθείτε ότι έχει ασφαλίσει

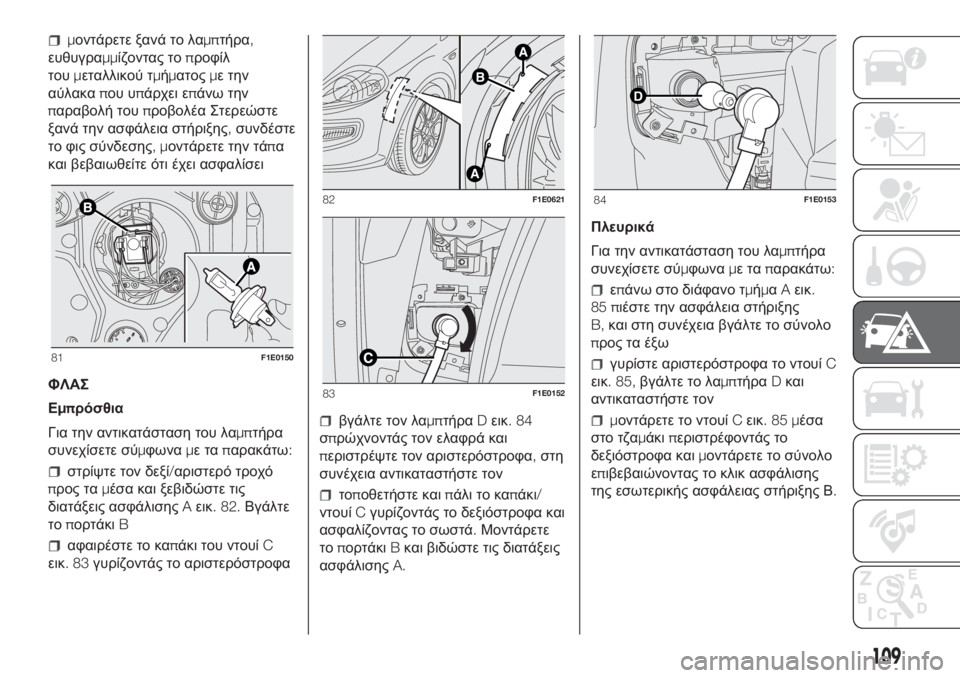

ΦΛΑΣ
Εμπρόσθια
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωναμεταπαρακάτω:
στρίψτε τον δεξί/αριστερό τροχό
προς ταμέσα και ξεβιδώστε τις
διατάξεις ασφάλισηςAεικ. 82.Βγάλτε
τοπορτάκιB
αφαιρέστε το καπάκι του ντουίC
εικ.83γυρίζοντάς το αριστερόστροφα
βγάλτε τον λαμπτήραDεικ.84
σπρώχνοντάς τον ελαφρά και
περιστρέψτε τον αριστερόστροφα,στη
συνέχεια αντικαταστήστε τον
τοποθετήστε καιπάλι το καπάκι/
ντουίCγυρίζοντάς το δεξιόστροφα και
ασφαλίζοντας το σωστά.Μοντάρετε
τοπορτάκιBκαι βιδώστε τις διατάξεις
ασφάλισηςA.Πλευρικά
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωναμεταπαρακάτω:
επάνω στο διάφανο τμήμαAεικ.
85 πιέστε την ασφάλεια στήριξης
B,και στη συνέχεια βγάλτε το σύνολο
προς τα έξω
γυρίστε αριστερόστροφα το ντουίC
εικ. 85,βγάλτε το λαμπτήραDκαι
αντικαταστήστε τον
μοντάρετε το ντουίCεικ.85μέσα
στο τζαμάκιπεριστρέφοντάς το
δεξιόστροφα καιμοντάρετε το σύνολο
επιβεβαιώνοντας το κλικ ασφάλισης
της εσωτερικής ασφάλειας στήριξης Β.
81F1E0150
A
A
B
82F1E0621
83F1E0152
D
84F1E0153
109

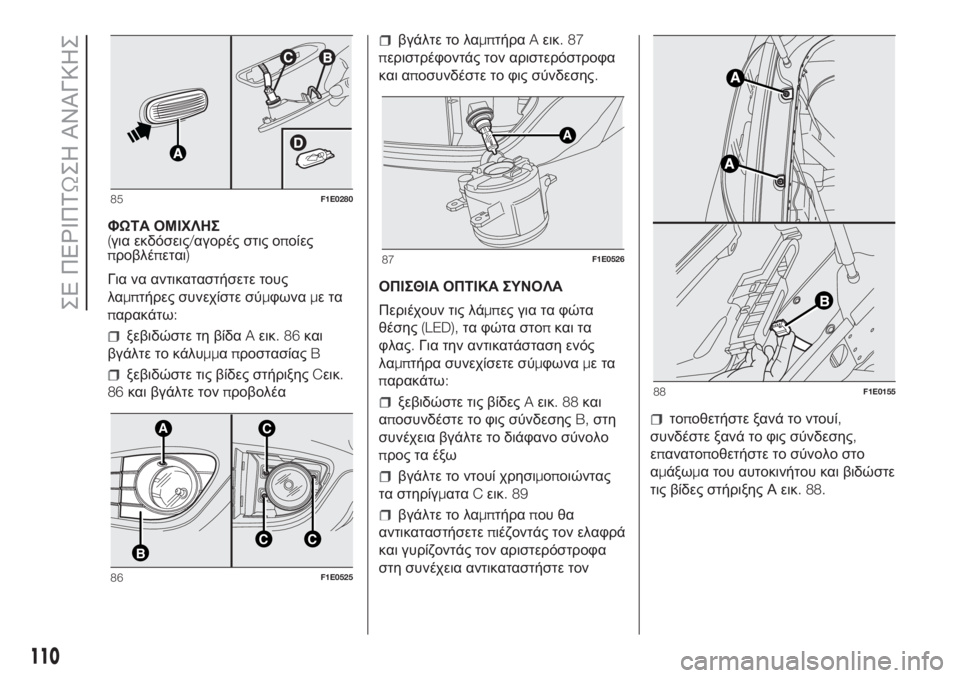

ΦΩΤΑ ΟΜΙΧΛΗΣ
(για εκδόσεις/αγορές στις οποίες
προβλέπεται)
Για να αντικαταστήσετε τους
λαμπτήρες συνεχίστε σύμφωναμετα
παρακάτω:
ξεβιδώστε τη βίδαAεικ.86και
βγάλτε το κάλυμμαπροστασίαςB
ξεβιδώστε τις βίδες στήριξηςCεικ.
86και βγάλτε τονπροβολέα
βγάλτε το λαμπτήραAεικ.87
περιστρέφοντάς τον αριστερόστροφα
και αποσυνδέστε το φις σύνδεσης.
ΟΠΙΣΘΙΑ ΟΠΤΙΚΑ ΣΥΝΟΛΑ
Περιέχουν τις λάμπες για τα φώτα
θέσης(LED),τα φώτα στοπκαι τα
φλας.Για την αντικατάσταση ενός
λαμπτήρα συνεχίσετε σύμφωναμετα
παρακάτω:
ξεβιδώστε τις βίδεςAεικ.88και
αποσυνδέστε το φις σύνδεσηςB,στη
συνέχεια βγάλτε το διάφανο σύνολο
προς τα έξω
βγάλτε το ντουί χρησιμοποιώντας
τα στηρίγματαCεικ.89
βγάλτε το λαμπτήραπου θα
αντικαταστήσετεπιέζοντάς τον ελαφρά
και γυρίζοντάς τον αριστερόστροφα
στη συνέχεια αντικαταστήστε τον
τοποθετήστε ξανά το ντουί,
συνδέστε ξανά το φις σύνδεσης,
επανατοποθετήστε το σύνολο στο
αμάξωμα του αυτοκινήτου και βιδώστε
τις βίδες στήριξης Α εικ. 88.
85F1E0280
AC
BCC
86F1E0525
A
87F1E0526
88F1E0155
110

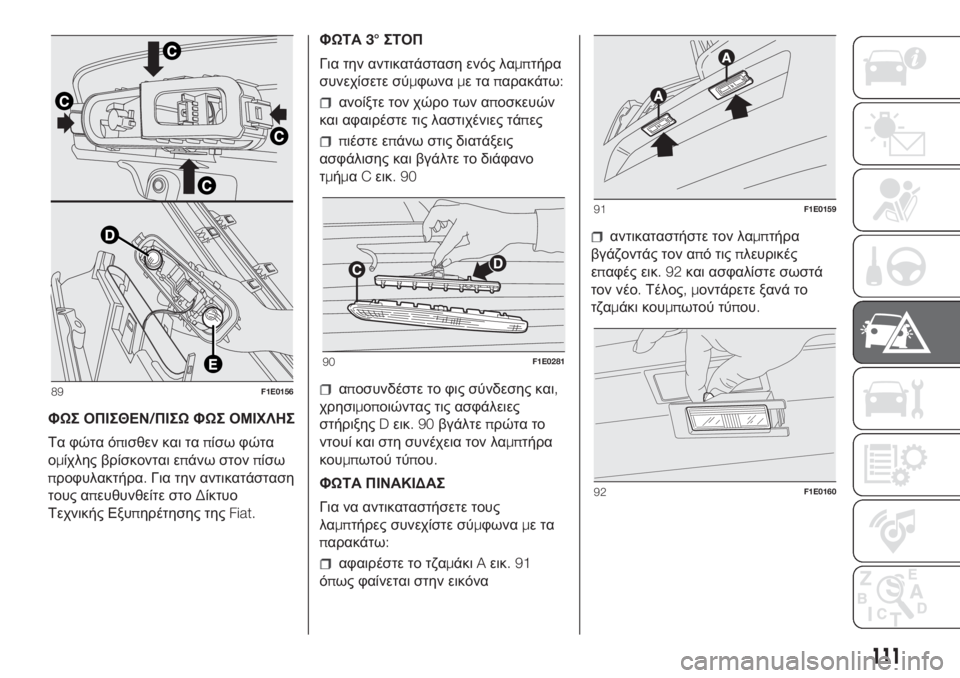

ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

ΦΩΣ ΟΠΙΣΘΕΝ/ΠΙΣΩΦΩΣ ΟΜΙΧΛΗΣ
Τα φώτα όπισθεν και ταπίσω φώτα
ομίχλης βρίσκονται επάνω στονπίσω
προφυλακτήρα.Για την αντικατάσταση
τους απευθυνθείτε στοΔίκτυο
Τεχνικής Εξυπηρέτησης τηςFiat.ΦΩΤΑ3°ΣΤΟΠ
Για την αντικατάσταση ενός λαμπτήρα
συνεχίσετε σύμφωναμεταπαρακάτω:
ανοίξτε τον χώρο των αποσκευών
και αφαιρέστε τις λαστιχένιες τάπες
πιέστε επάνω στις διατάξεις
ασφάλισης και βγάλτε το διάφανο
τμήμαCεικ.90
αποσυνδέστε το φις σύνδεσης και,
χρησιμοποιώντας τις ασφάλειες
στήριξηςDεικ.90βγάλτεπρώτα το
ντουί και στη συνέχεια τον λαμπτήρα
κουμπωτού τύπου.
ΦΩΤΑ ΠΙΝΑΚΙΔΑΣ
Για να αντικαταστήσετε τους
λαμπτήρες συνεχίστε σύμφωναμετα
παρακάτω:
αφαιρέστε το τζαμάκιAεικ.91
όπως φαίνεται στην εικόνα
αντικαταστήστε τον λαμπτήρα
βγάζοντάς τον από τιςπλευρικές
επαφές εικ.92και ασφαλίστε σωστά
τον νέο.Τέλος,μοντάρετε ξανά το
τζαμάκι κουμπωτού τύπου.
89F1E0156
90F1E0281
91F1E0159
92F1E0160
111

ΠΡΟΣΟΧΗ
123)Τροποποιήσειςήεπισκευές στο
ηλεκτρικόσύστημαοιοποίες δεν
εκτελούνται σωστάήπου δεν λαμβάνουν
υπόψη τις τεχνικέςπροδιαγραφές του
συστήματοςμπορούνναπροκαλέσουν
δυσλειτουργίες οι οποίες υπάρχει
περίπτωση να οδηγήσουν στον κίνδυνο
πρόκλησης φωτιάς.
124)Οι λαμπτήρες αλογόνουπεριέχουν
αέριο υπόπ
ίεση,στηνπερίπτωση
σπασίματος είναι δυνατήη εκτόξευση
θραυσμάτων γυαλιού.
ΠΡΟΣΟΧΗ
40)Όταν χειρίζεστε λαμπτήρες αλογόνου
ακουμπήστεμόνο τομεταλλικότμήμα.
Ακουμπώντας το διαφανέςτμήμα του
λαμπτήραμεταδάχτυλα σαςμπορείνα
μειωθείηένταση του φωτόςπου
εκπέμπεται και ακόμαναεπηρεάσει
δυσμενώςτηδιάρκεια ζωής τουίδιου του
λαμπτήρα.Στηνπερίπτωση τυχαίας
επαφή
ςτρίψτε το γλόμπομεέναπανί
βρεγμένο σε οινόπνευμα και αφήστε να
στεγνώσει.

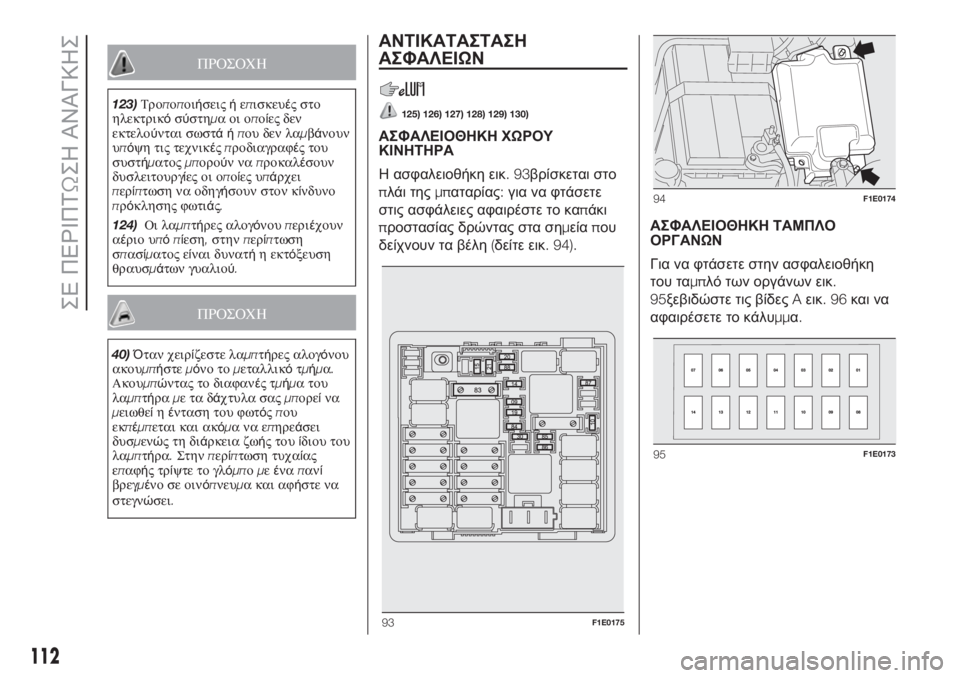

ΑΝΤΙΚΑΤΑΣΤΑΣΗ
ΑΣΦΑΛΕΙΩΝ
125) 126) 127) 128) 129) 130)
ΑΣΦΑΛΕΙΟΘΗΚΗ ΧΩΡΟΥ
ΚΙΝΗΤΗΡΑ
Η ασφαλειοθήκη εικ.93βρίσκεται στο
πλάι τηςμπαταρίας:για να φτάσετε
στις ασφάλειες αφαιρέστε το καπάκι
προστασίας δρώντας στα σημείαπου
δείχνουν τα βέλη(δείτε εικ. 94).ΑΣΦΑΛΕΙΟΘΗΚΗ ΤΑΜΠΛΟ
ΟΡΓΑΝΩΝ
Για να φτάσετε στην ασφαλειοθήκη
του ταμπλό των οργάνων εικ.
95ξεβιδώστε τις βίδεςAεικ.96και να
αφαιρέσετε το κάλυμμα.
93F1E0175
94F1E0174
95F1E0173
112
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

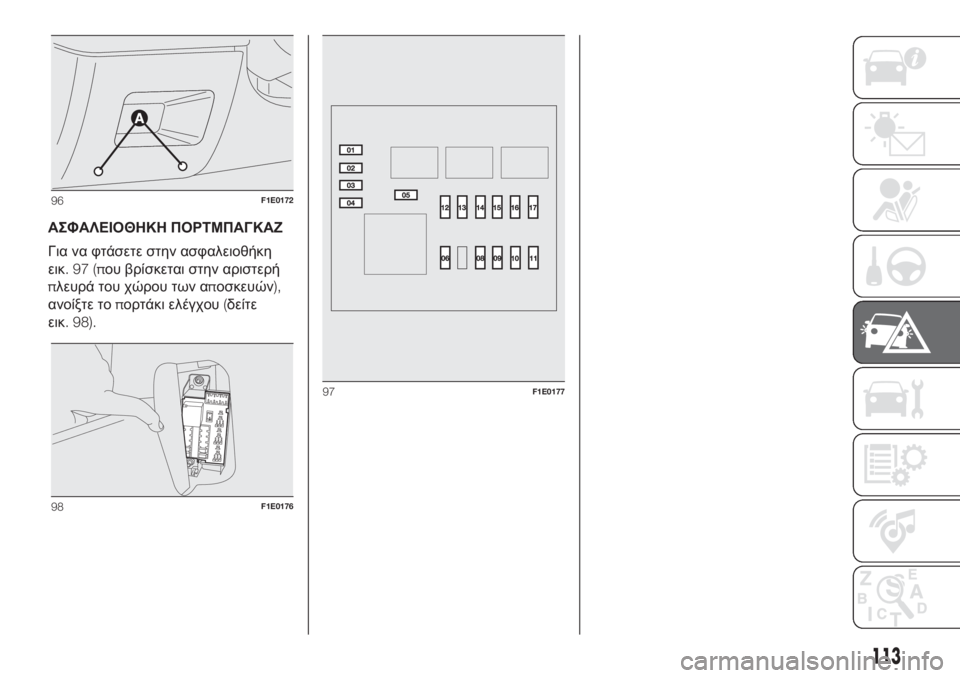

ΑΣΦΑΛΕΙΟΘΗΚΗ ΠΟΡΤΜΠΑΓΚΑΖ
Για να φτάσετε στην ασφαλειοθήκη
εικ.97(που βρίσκεται στην αριστερή
πλευρά του χώρου των αποσκευών),
ανοίξτε τοπορτάκι ελέγχου(δείτε
εικ. 98).
96F1E0172
98F1E0176
97F1E0177
113

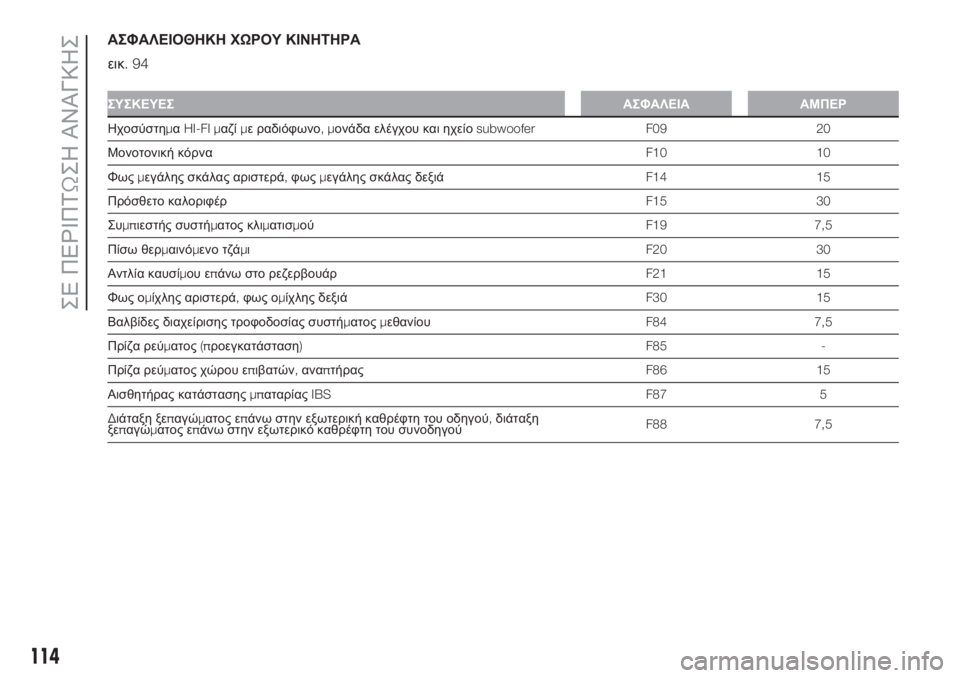

ΑΣΦΑΛΕΙΟΘΗΚΗ ΧΩΡΟΥ ΚΙΝΗΤΗΡΑ
εικ.94
ΣΥΣΚΕΥΕΣΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
ΗχοσύστημαHI-FI μαζίμε ραδιόφωνο,μονάδα ελέγχου και ηχείοsubwoofer F09 20
Μονοτονική κόρναF10 10
Φωςμεγάλης σκάλας αριστερά,φωςμεγάλης σκάλας δεξιάF14 15
Πρόσθετο καλοριφέρF15 30
Συμπιεστής συστήματος κλιματισμούF19 7,5
Πίσω θερμαινόμενο τζάμιF20 30
Αντλία καυσίμου επάνω στο ρεζερβουάρF21 15
Φως ομίχλης αριστερά,φως ομίχλης δεξιάF30 15
Βαλβίδες διαχείρισης τροφοδοσίας συστήματοςμεθανίουF84 7,5
Πρίζα ρεύματος(προεγκατάσταση) F85 -
Πρίζα ρεύματος χώρου επιβατών,αναπτήραςF86 15
Αισθητήρας κατάστασηςμπαταρίαςIBS F87 5
Διάταξη ξεπαγώματος επάνω στην εξωτερική καθρέφτη του οδηγού,διάταξη
ξεπαγώματος επάνω στην εξωτερικό καθρέφτη του συνοδηγούF88 7,5
114
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

ΑΣΦΑΛΕΙΟΘΗΚΗ ΤΑΜΠΛΟ ΟΡΓΑΝΩΝ
εικ.96
ΣΥΣΚΕΥΕΣΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Φωςμεσαίας σκάλας δεξιά
01(*)7,5
Αριστερό φωςμεσαίας σκάλας
08
(*)7,5
Ρυθμιστής ύψουςπροβολέων08 5
Τροφοδοσίαμε άνοιγμα διακόπτη γιαπηνία ρελέ επάνω στην ασφαλειοθήκη του κινητήρα και
πηνία ρελέ επάνω στην ασφαλειοθήκη τουBody Computer13 5
Φωςμπροστινήςπλαφονιέρας,φωςπίσωπλαφονιέρας,φώτα επάνω στα σκιάδια,φώτα
πλαισίου θυρών,φωςπορτμπαγκάζ,φως ντουλαπιού ταμπλό02
(*)5
Τροφοδοσία+μπαταρίας γιαπρίζα διάγνωσηςEOBD, μονάδα ελέγχου αυτόματου
συστήματος κλιματισμού,συναγερμού,ηχοσυστήματος,μονάδας ελέγχουBlue&Me™05 10
Τροφοδοσία γιαπίνακα οργάνων,διακόπτη επάνω στοπεντάλ του στοπ(επαφή ΦΑ),φως
τρίτου στοπ11 5
Μοτέρ κλειδώματος/ξεκλειδώματος θυρών,μοτέρ ενεργοποίησηςdead lock, μοτέρ
ξεκλειδώματοςπόρταςπορτμπαγκάζ04 20
Αντλία γιαπλύσιμοπαρμπρίζ/πίσω τζαμιού06 20
Μοτέρπαραθύρου στηνμπροστινήπόρτα στηνπλευρά του οδηγού14 20
Μοτέρπαραθύρου στηνμπροστινή
πόρτα στηνπλευρά του συνοδηγού07 20
Τροφοδοσία για φωτισμό κονσόλας εντολών,μονάδα ελέγχουπαρκαρίσματος,μονάδα
ελέγχου εντοπισμούπίεσης ελαστικών,μετακίνηση εξωτερικών ηλεκτρικών καθρεφτών,
αισθητήρα βροχής,μονάδα ελέγχου ηλεκτρικής οροφής,πρίζα τηλεπληροφόρησηςmy-port,
ηλεκτροχρωμικό εσωτερικό καθρέφτη12 5
Πίνακας οργάνων03 5
Τροφοδοσία για διακόπτη επάνω στοπεντάλ του στοπ(επαφή ΦΚ),διακόπτη επάνω στο
πεντάλ του συμπλέκτη,σύνολο εσωτερικού καλοριφέρ,μονάδα ελέγχουconvergence
Blue&Me™,προεγκατάσταση ηχοσυστήματος,μονάδα ελέγχου σταθεροποιητή τάσης,φως
όπισθεν στονπροφυλακτήρα,αισθητήραπαρουσίας νερού στο φίλτροπετρελαίου,μονάδα
ελέγχουπροθερμαντήρων,αισθητήρα στο σερβόφρενο,πολλαπλασιαστές ρελέ στην
ασφαλειοθήκη του χώρου του κινητήρα,μετρητήμάζας αέρα10 7,5
(*)ασφάλειαπου υπάρχειμόνο σεμερικές εκδόσεις
115

ΑΣΦΑΛΕΙΟΘΗΚΗ ΠΟΡΤΜΠΑΓΚΑΖ
εικ.98
ΣΥΣΚΕΥΕΣΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Σύστημα ηλεκτρικού ανοίγματος συρόμενης οροφής17 20
Μονάδα ελέγχου συστήματος συναγερμού14 7,5
Ηλεκτρική κίνησηπεριοχήςμέσης επάνω στο κάθισμα το οδηγού04 10
Σύστημα γρύλων τζαμιών(μοτέρ,μονάδα ελέγχου)επάνω στη δεξιάπόρτα10 20
Διαθέσιμο16 –
Θερμαντήρας επάνω στομπροστινό κάθισμα στηνπλευρά του οδηγού08 10
Σύστημα γάντζου ρυμούλκησης(βάση για τομοντάρισμα της ασφάλειας σεafter
market)07 –
Πρίζα ρεύματοςμέσα στοπορτμπαγκάζ05 15
Σύστημα γρύλων τζαμιών(μοτέρ,μονάδα ελέγχου)επάνω στην αριστερήπόρτα11 20
Μονάδα ελέγχου εντοπισμ
ούπίεσης ελαστικώνiTPMS 13 5
Θερμαντήρας επάνω στομπροστινό κάθισμα στηνπλευρά του συνοδηγού09 10
Διαθέσιμο01 –
Διαθέσιμο02
Διαθέσιμο03
Διαθέσιμο06 –
Διαθέσιμο15 –
116
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

ΠΡΟΣΟΧΗ
125)Στηνπερίπτωσηπου η ασφάλεια
σταματήσει,απευθυνθείτε στοΔίκτυο
Τεχνικής Εξυπηρέτησης τηςFiat.
126)Ποτέμην αντικαθιστάτεμίακαμένη
ασφάλειαμεμεταλλικάσύρματαήάλλο
υλικό
127)Ποτέμην αντικαθιστάτεμία
ασφάλειαμεμίαάλληηοποίαέχει
περισσότερα Αμπέρ·ΚΙΝΔΥΝΟΣ
ΠΡΟΚΛΗΣΗΣ Φ
ΩΤΙΑΣ.
128)Αν καείμία γενικήασφάλεια
προστασίας(MEGA-FUSE, MIDI-FUSE,
MAXI-FUSE)απευθυνθείτε στοΔίκτυο
Τεχνικής Εξυπηρέτησης τηςFiat.
129)Πριν αντικαταστήσετεμία
ασφάλεια,ελέγξτεότιέχει αφαιρεθείτο
κλειδίαπότο διακόπτη ανάφλεξης και
ότιόλες οιάλλες ηλεκτρικές συσκευές
έχουν σβήσει/απενεργοποιηθεί.
130)Εάνεπέμβειμία γενικήασφ
άλεια για
τηνπροστασία των συστημάτων
ασφάλειας(σύστημα αερόσακου,
σύστημαπέδησης),των συστημάτων
κινητήρα-μετάδοσης(σύστημα κινητήρα,
σύστημα κιβωτίου ταχυτήτων)ήτου
συστήματος διεύθυνσης,απευθυνθείτε
στοΔίκτυο Τεχνικής Εξυπηρέτησης της
Fiat.
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΝΟΣ
ΤΡΟΧΟΥ
131) 132) 133) 134) 135)
ΓΡΥΛΟΣ
το βάρος του γρύλου είναι1,76κιλά
ο γρύλος δεν χρειάζεται καμία
ρύθμιση
ο γρύλος δενμπορεί να
επισκευαστεί·στηνπερίπτωση βλάβης
πρέπει να τον αντικαταστήσετεμε
έναν άλλο αυθεντικό
δεν θαπρέπει ναμοντάρετε επάνω
στο γρύλο κανένα εργαλείο εκτός
από εκείνοπουπροβλέπεται για τη
λειτουργία του.
ΔΙΑΔΙΚΑΣΙΑ ΑΝΤΙΚΑΤΑΣΤΑΣΗΣ
Σταματήστε το αυτοκίνητο σε ένα
μέρος έτσι ώστε ναμην είναι
επικίνδυνο για τα διερχόμενα
αυτοκίνητα και όπουμπορείτε να
αντικαταστήσετε τον τροχόμε
ασφάλεια(το έδαφοςπρέπει να είναι
επίπεδο και συμπαγές).Σβήστε τον
κινητήρα,τραβήξτε το χειρόφρενο και
βάλτε την1
ηταχύτητα ή την όπισθεν.
Φορέστε το φθορίζον τζάκετ
(υποχρεωτικά απότονόμο)πριν βγείτε
από το αυτοκίνητο
ανοίξτε τηνπόρτα τουπορτμπαγκάζ
και σηκώστε το ταπέτο της επένδυσης
ή βγάλτε τοCargo Box (για εκδόσεις/
αγορές στις οποίεςπροβλέπεται)
ξεβιδώστε τη διάταξη ασφάλισηςA
εικ. 99, πάρτε την εργαλειοθήκηC
(φέρνοντάς την δίπλα στον τροχόπου
θα αντικατασταθεί)καιπάρτε τη
ρεζέρβα του τροχούB
χρησιμοποιώντας το κλειδίπου
παρέχεταιEεικ. 100λασκάρετε
περίπου κατάμία βόλτα ταμπουλόνια
στήριξης,στη συνέχεια ενεργοποιήστε
τη διάταξηFεικ. 101έτσι ώστε να
ξεδιπλώσετε το γρύλο,μέχρι το επάνω
τμήμα του γρύλουGναμπει σωστά
στο εσωτερικό της διάταξης
συγκράτησηςH
99F1E0133
117

ενημερώστε τα άτομαπου
βρίσκονται στη γύρωπεριοχή ότι
πρόκειται να ανυψωθεί το αυτοκίνητο,
επομένως είναι ζωτικής σημασίας να
μη στέκονται κοντά σε αυτό ή να το
ακουμπάνεμέχρι να έχει κατέβει και
πάλι
βάλτε τημανιβέλαLεικ. 101, μέσα
στη διάταξη του γρύλου και σηκώστε
το αυτοκίνητοπροσεκτικάμέχρι να
είναιμερικά εκατοστά επάνω απότο
έδαφος
σε εκδόσειςμε τάσι τροχού,
αφαιρέστε το τάσι του τροχού αφού
λασκάρετε τα τρίαμπουλόνια και
τελικά λασκάρετε το τέταρτομπουλόνι
και βγάλτε τον τροχό(μόνο για τις
εκδόσειςπου διαθέτουν τάσι τροχού
στερεωμένομεμπουλόνια)
σιγουρευτείτε ότι οι επιφάνειες της
ρεζέρβας του τροχούπου έρχονται
σε επαφήμετομουαγιέ είναι καθαρές
και δεν έχουν βρωμιέςπου θα
μπορούσαν,στη συνέχεια,να
οδηγήσουν σε λασκάρισμα των
μπουλονιών,μοντάρετε τη ρεζέρβα του
τροχού βάζοντας τοπρώτομπουλόνι
(δύο βόλτες)μέσα στην τρύπαπου
είναιπιο κοντά στη βαλβίδα και
μοντάρετε το τάσι του τροχού
ευθυγραμμίζοντας τομισοφέγγαρο της
τρύπαςμετομπουλόνιπου ήδη βάλατε
με το κλειδίπουπαρέχεται
βιδώστε ταμπουλόνια στήριξης
ενεργοποιήστε τημανιβέλαLεικ.
101του γρύλου έτσι ώστε να
κατεβάσετε το αυτοκίνητο.Στη
συνέχεια βγάλτε το γρύλο
χρησιμοποιήστε τομπουλονόκλειδο
πουπαρέχεται για να βιδώστε καλά
ταμπουλόνιαμε σταυρωτή διαδοχική
σειρά
αν αντικαθιστάτε έναν τροχό από
κράμαμετάλλου σαςπροτείνουμε
να τον τοποθετήσετεμετο
διακοσμητικόμέροςπρος τα επάνω.
ΕΠΑΝΑΤΟΠΟΘΕΤΗΣΗ ΤΟΥ
ΚΑΝΟΝΙΚΟΥ ΤΡΟΧΟΥ
41)
Ακολουθώντας τη διαδικασίαπου
αναφέρθηκεπροηγουμένως,
ανυψώστε το αυτοκίνητο και
αφαιρέστε τον εφεδρικό τροχό.
Εκδόσειςμε ατσάλινες ζάντες
Σιγουρευτείτε ότι οι επιφάνειες του
κανονικού τροχούπου έρχονται σε
επαφήμετομουαγιέ είναι καθαρές και
δεν έχουν βρωμιέςπου θα
μπορούσαν,στη συνέχεια,να
οδηγήσουν σε λασκάρισμα των
μπουλονιών
βάλτε τον κανονικό τροχό
τοποθετώντας τοπρώτομπουλόνι και
βιδώνοντας κατά2βόλτεςμέσα την
τρύπαπου είναιπιο κοντά στην
βαλβίδα φουσκώματος
μοντάρετε το τάσι του τροχού
ευθυγραμμίζοντας τομισοφέγγαρο της
τρύπαςμετομπουλόνιπου ήδη βάλατε
και στη συνέχεια βάλτε τα άλλα
μπουλόνια καιμε τη χρήση του
μπουλονόκλειδου βιδώστε όλα τα
μπουλόνια
100F1E0135
101F1E0136
118
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
