FIAT PUNTO 2020 Betriebsanleitung (in German)
Manufacturer: FIAT, Model Year: 2020, Model line: PUNTO, Model: FIAT PUNTO 2020Pages: 215, PDF-Größe: 9.34 MB
Page 191 of 215

187
ALPHABETI-SCHES
VERZEICHNIS
ARMATUREN- BRETT UND
BEDIENGUNGEN
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND MELDUNGEN
IM NOTFALL
WA RT U N G
UND PFLEGE
TECHNISCHE DATEN

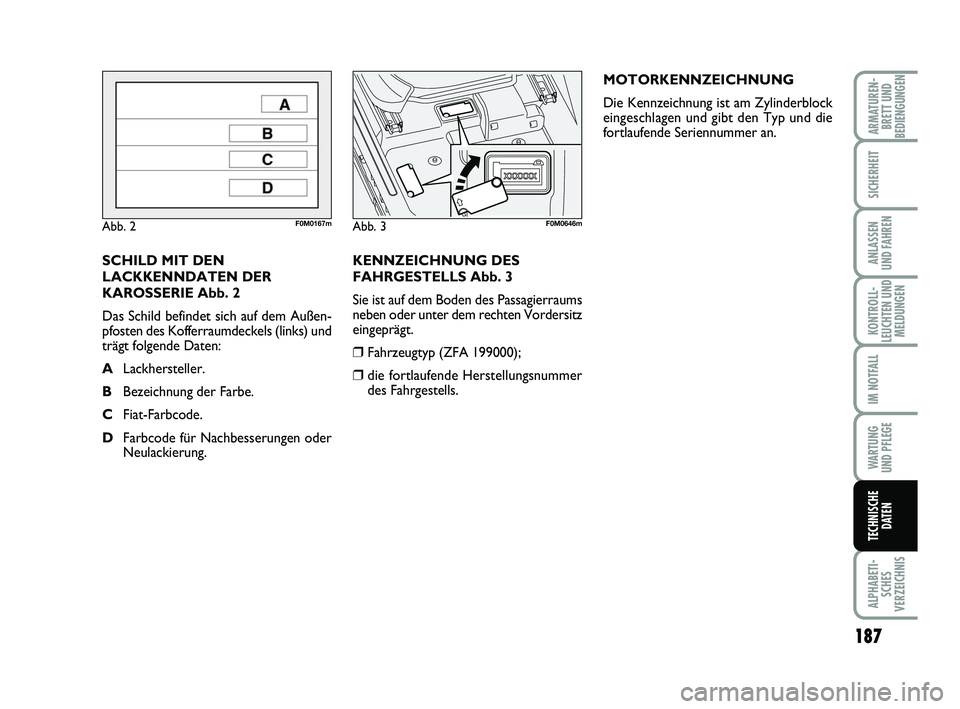

KENNZEICHNUNG DES
FAHRGESTELLS Abb. 3
Sie ist auf dem Boden des Passagierraums
neben oder unter dem rechten Vordersitz
eingeprägt.
❒Fahrzeugtyp (ZFA 199000);
❒die fortlaufende Herstellungsnummerdes Fahrgestells. MOTORKENNZEICHNUNG
Die Kennzeichnung ist am Zylinderblock
eingeschlagen und gibt den Typ und die
fortlaufende Seriennummer an.
SCHILD MIT DEN
LACKKENNDATEN DER
KAROSSERIE Abb. 2
Das Schild befindet sich auf dem Außen-
pfosten des Kofferraumdeckels (links) und
trägt folgende Daten:
A Lackhersteller.
B Bezeichnung der Farbe.
C Fiat-Farbcode.
D Farbcode für Nachbesserungen oder
Neulackierung.
Abb. 2F0M0167mAbb. 3F0M0646m
185-206 PUNTO POP 1ed D 24/03/14 14:19 Pagina 187
Page 192 of 215

188
ALPHABETI-SCHES
VERZEICHNIS
ARMATUREN- BRETT UND
BEDIENGUNGEN
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND MELDUNGEN
IM NOTFALL
WA RT U N G
UND PFLEGE
TECHNISCHE DATEN

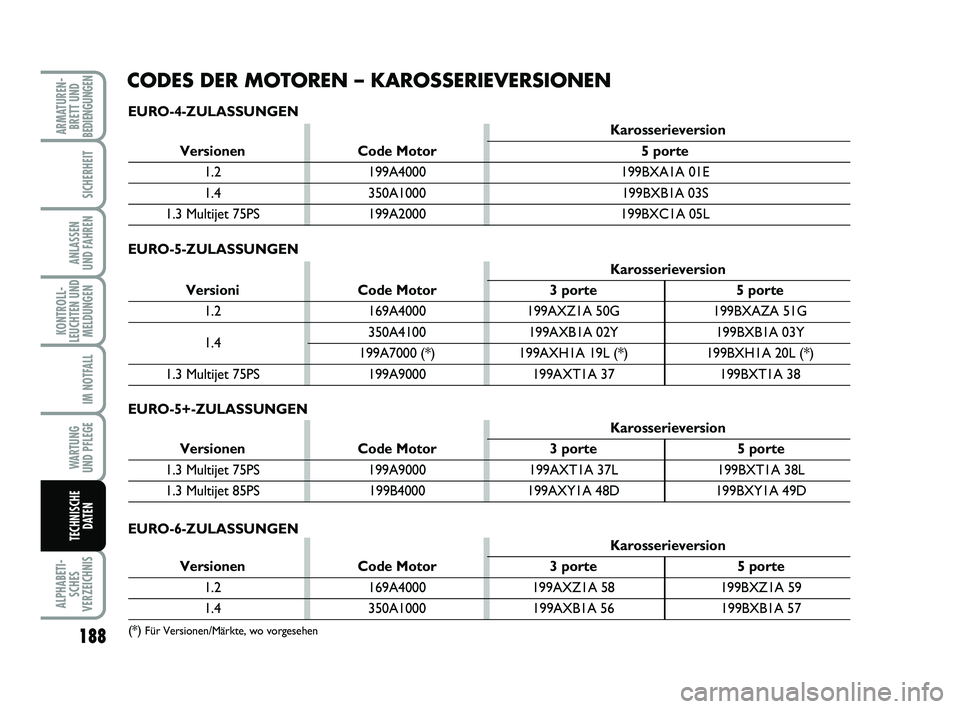

CODES DER MOTOREN – KAROSSERIEVERSIONEN
EURO-4-ZULASSUNGEN
EURO-6-ZULASSUNGEN
EURO-5+-ZULASSUNGEN
Karosserieversion
Versionen Code Motor 3 porte5 porte
1.2169A4000199AXZ1A 58 199BXZ1A 59
1.4350A1000 199AXB1A 56 199BXB1A 57
(*) Für Versionen/Märkte, wo vorgesehen
Karosserieversion
VersionenCode Motor 5 porte
1.2199A4000 199BXA1A 01E
1.4350A1000 199BXB1A 03S
1.3 Multijet 75PS199A2000 199BXC1A 05L
Karosserieversion
VersionenCode Motor 3 porte5 porte
1.3 Multijet 75PS 199A9000199AXT1A 37L 199BXT1A 38L
1.3 Multijet 85PS 199B4000199AXY1A 48D 199BXY1A 49D
EURO-5-ZULASSUNGEN
Karosserieversion
VersioniCode Motor 3 porte5 porte
1.2169A4000199AXZ1A 50G 199BXAZA 51G
350A4100199AXB1A 02Y 199BXB1A 03Y1.4
199A7000 (*) 199AXH1A 19L (*) 199BXH1A 20L (*)
1.3 Multijet 75PS 199A9000199AXT1A 37 199BXT1A 38
185-206 PUNTO POP 1ed D 24/03/14 14:19 Pagina 188
Page 193 of 215

189
ALPHABETI-SCHES
VERZEICHNIS
ARMATUREN- BRETT UND
BEDIENGUNGEN
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND MELDUNGEN
IM NOTFALL
WA RT U N G
UND PFLEGE
TECHNISCHE DATEN

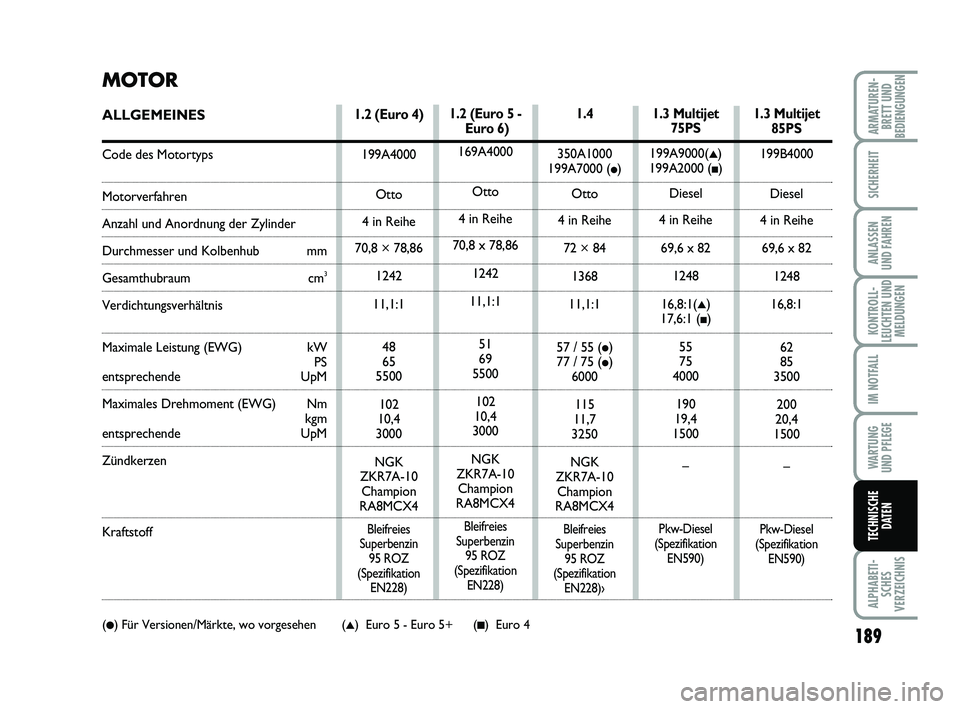

MOTOR
ALLGEMEINES
Code des Motortyps
Motorverfahren
Anzahl und Anordnung der Zylinder
Durchmesser und Kolbenhub mm
Gesamthubraum cm3
Verdichtungsverhältnis
Maximale Leistung (EWG) kW
PS
entsprechendeUpM
Maximales Drehmoment (EWG) Nm kgm
entsprechende UpM
Zündkerzen
Kraftstoff
(●) Für Versionen/Märkte, wo vorgesehen (▲) Euro 5 - Euro 5+ (■) Euro 4
1.3 Multijet75PS
199A9000(▲)
199A2000 (■)
Diesel
4 in Reihe
69,6 x 82 1248
16,8:1(
▲)
17,6:1 (■)
55
75
4000
190
19,4
1500
–
Pkw-Diesel
(Spezifikation EN590)
1.2 (Euro 4)
199A4000
Otto
4 in Reihe
70,8 × 78,86
1242
11,1:1
48
65
5500
102
10,4
3000
NGK
ZKR7A-10 Champion
RA8MCX4
Bleifreies
Superbenzin 95 ROZ
(Spezifikation EN228)
1.2 (Euro 5 - Euro 6)
169A4000
Otto
4 in Reihe
70,8 x 78,86
1242
11,1:1
51
69
5500
102
10,4
3000
NGK
ZKR7A-10 Champion
RA8MCX4
Bleifreies
Superbenzin 95 ROZ
(Spezifikation EN228)
1.4
350A1000
199A7000 (●)
Otto
4 in Reihe
72 × 84 1368
11,1:1
57 / 55 (
●)
77 / 75 (●)
6000
115
11,7
3250
NGK
ZKR7A-10 Champion
RA8MCX4
Bleifreies
Superbenzin 95 ROZ
(Spezifikation EN228)›
1.3 Multijet 85PS
199B4000
Diesel
4 in Reihe
69,6 x 82 1248
16,8:1
62
85
3500
200
20,4
1500
–
Pkw-Diesel
(Spezifikation EN590)
185-206 PUNTO POP 1ed D 24/03/14 14:19 Pagina 189
Page 194 of 215

190
ALPHABETI-SCHES
VERZEICHNIS
ARMATUREN- BRETT UND
BEDIENGUNGEN
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND MELDUNGEN
IM NOTFALL
WA RT U N G
UND PFLEGE
TECHNISCHE DATEN

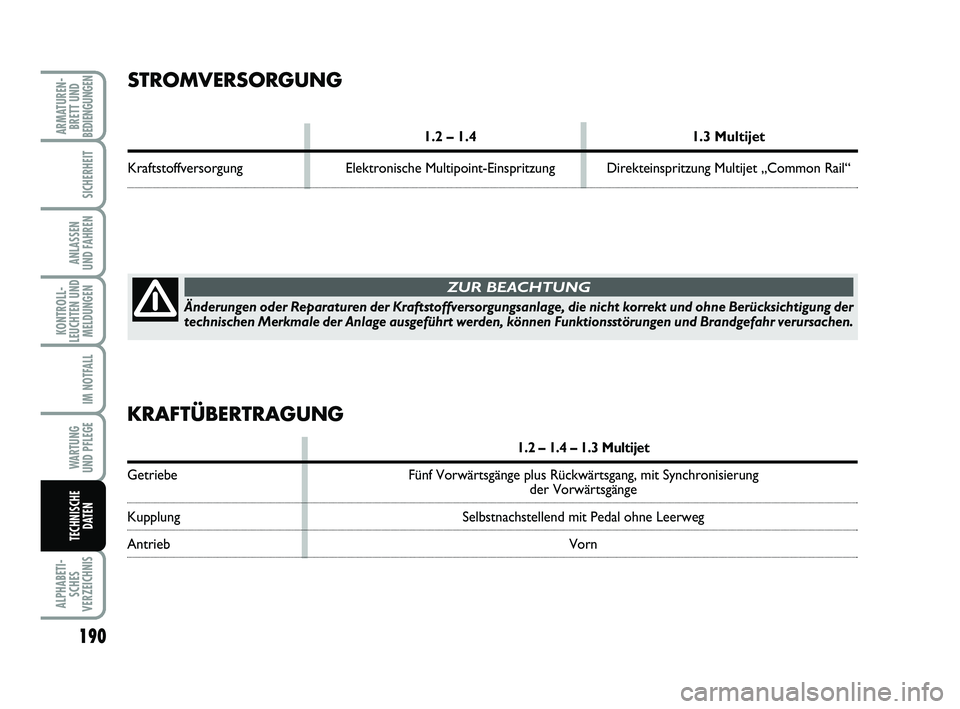

STROMVERSORGUNG
1.2 – 1.4 1.3 Multijet
Kraftstoffversorgung Elektronische Multipoint-Einspritzung Direkteinspritzung Multijet „Common Rail“
Änderungen oder Reparaturen der Kraftstoffversorgungsanlage, die nich\
t korrekt und ohne Berücksichtigung der
technischen Merkmale der Anlage ausgeführt werden, können Funktion\
sstörungen und Brandgefahr verursachen.
ZUR BEACHTUNG
KRAFTÜBERTRAGUNG
1.2 – 1.4 – 1.3 Multijet
Getriebe Fünf Vorwärtsgänge plus Rückwärtsgang, mit Synchronisieru\
ng der Vorwärtsgänge
Kupplung Selbstnachstellend mit Pedal ohne Leerweg
Antrieb Vorn
185-206 PUNTO POP 1ed D 24/03/14 14:19 Pagina 190
Page 195 of 215

191
ALPHABETI-SCHES
VERZEICHNIS
ARMATUREN- BRETT UND
BEDIENGUNGEN
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND MELDUNGEN
IM NOTFALL
WA RT U N G
UND PFLEGE
TECHNISCHE DATEN

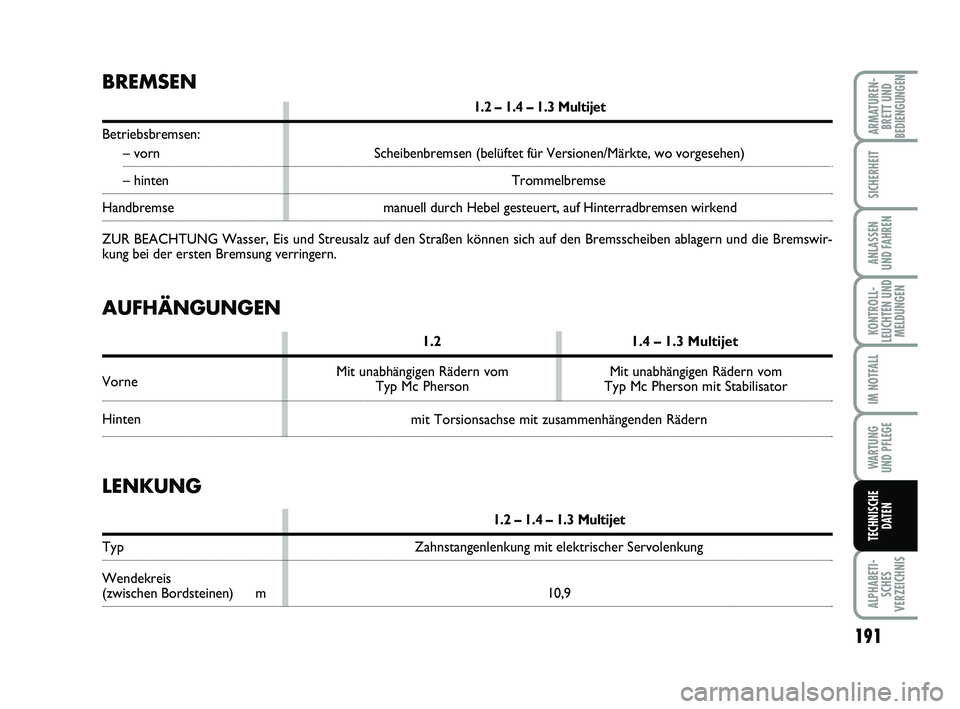

BREMSEN
1.2 – 1.4 – 1.3 Multijet
Betriebsbremsen:
– vorn Scheibenbremsen (belüftet für Versionen/Märkte, wo vorgesehen)\
– hinten Trommelbremse
Handbremsemanuell durch Hebel gesteuert, auf Hinterradbremsen wirkend
ZUR BEACHTUNG Wasser, Eis und Streusalz auf den Straßen können sic\
h auf den Bremsscheiben ablagern und die Bremswir-
kung bei der ersten Bremsung verringern.
LENKUNG
1.2 – 1.4 – 1.3 Multijet
Typ Zahnstangenlenkung mit elektrischer Servolenkung
Wendekreis
(zwischen Bordsteinen) m 10,9
mit Torsionsachse mit zusammenhängenden Rädern
AUFHÄNGUNGEN
1.2
1.4 – 1.3 Multijet
Vorne
Hinten Mit unabhängigen Rädern vom
Typ Mc Pherson Mit unabhängigen Rädern vom
Typ Mc Pherson mit Stabilisator
185-206 PUNTO POP 1ed D 24/03/14 14:19 Pagina 191
Page 196 of 215

192
ALPHABETI-SCHES
VERZEICHNIS
ARMATUREN- BRETT UND
BEDIENGUNGEN
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND MELDUNGEN
IM NOTFALL
WA RT U N G
UND PFLEGE
TECHNISCHE DATEN
Index der Höchstgeschwindigkeit
Q = bis zu 160 km/h.
R = bis zu 170 km/h.
S = bis zu 180 km/h.
T = bis zu 190 km/h.
U = bis zu 200 km/h.
H = bis zu 210 km/h.
V = bis zu 240 km/h
Index der Höchstgeschwindigkeit
für Winterreifen
QM + S = bis zu 160 km/h.
TM + S = bis zu 190 km/h.

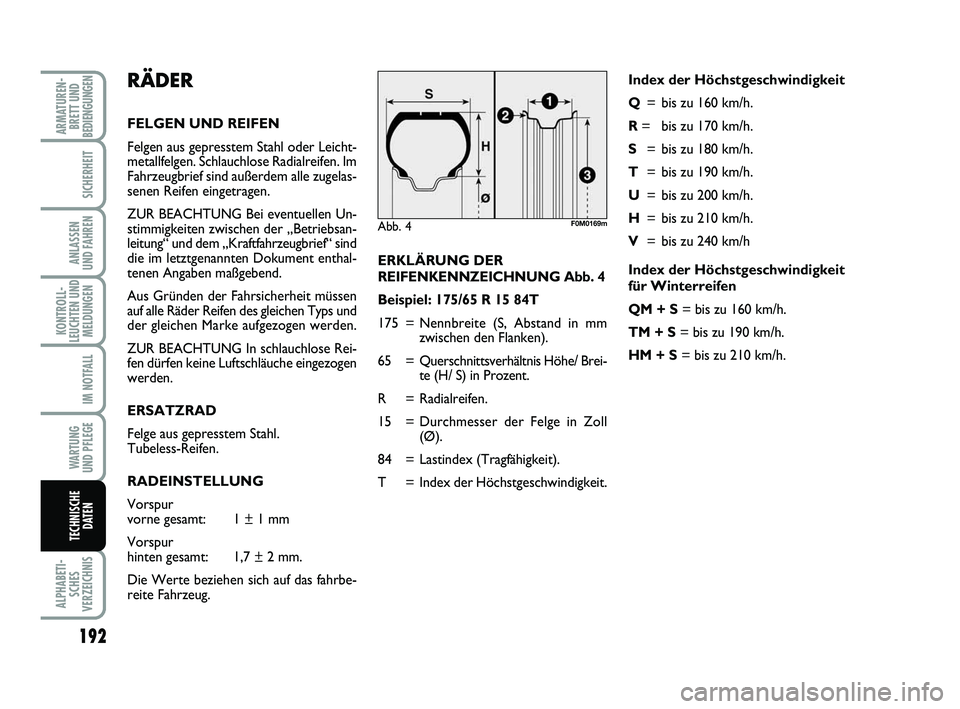

HM + S = bis zu 210 km/h.RÄDER
FELGEN UND REIFEN
Felgen aus gepresstem Stahl oder Leicht-
metallfelgen. Schlauchlose Radialreifen. Im
Fahrzeugbrief sind außerdem alle zugelas-
senen Reifen eingetragen.
ZUR BEACHTUNG Bei eventuellen Un-
stimmigkeiten zwischen der „Betriebsan-
leitung“ und dem „Kraftfahrzeugbrief“ sind
die im letztgenannten Dokument enthal-
tenen Angaben maßgebend.
Aus Gründen der Fahrsicherheit müssen
auf alle Räder Reifen des gleichen Typs und
der gleichen Marke aufgezogen werden.
ZUR BEACHTUNG In schlauchlose Rei-
fen dürfen keine Luftschläuche eingezogen
werden.
ERSATZRAD
Felge aus gepresstem Stahl.
Tubeless-Reifen.
RADEINSTELLUNG
Vorspur
vorne gesamt: 1 ± 1 mm
Vorspur
hinten gesamt: 1,7 ± 2 mm.
Die Werte beziehen sich auf das fahrbe-
reite Fahrzeug.
Abb. 4F0M0169m
ERKLÄRUNG DER
REIFENKENNZEICHNUNG Abb. 4
Beispiel: 175/65 R 15 84T
175 = Nennbreite (S, Abstand in mm
zwischen den Flanken).
65 = Querschnittsverhältnis Höhe/ Brei- te (H/ S) in Prozent.
R = Radialreifen.
15 = Durchmesser der Felge in Zoll (Ø).
84 = Lastindex (Tragfähigkeit).
T = Index der Höchstgeschwindigkeit.
185-206 PUNTO POP 1ed D 24/03/14 14:19 Pagina 192
Page 197 of 215

193
ALPHABETI-SCHES
VERZEICHNIS
ARMATUREN- BRETT UND
BEDIENGUNGEN
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND MELDUNGEN
IM NOTFALL
WA RT U N G
UND PFLEGE
TECHNISCHE DATEN

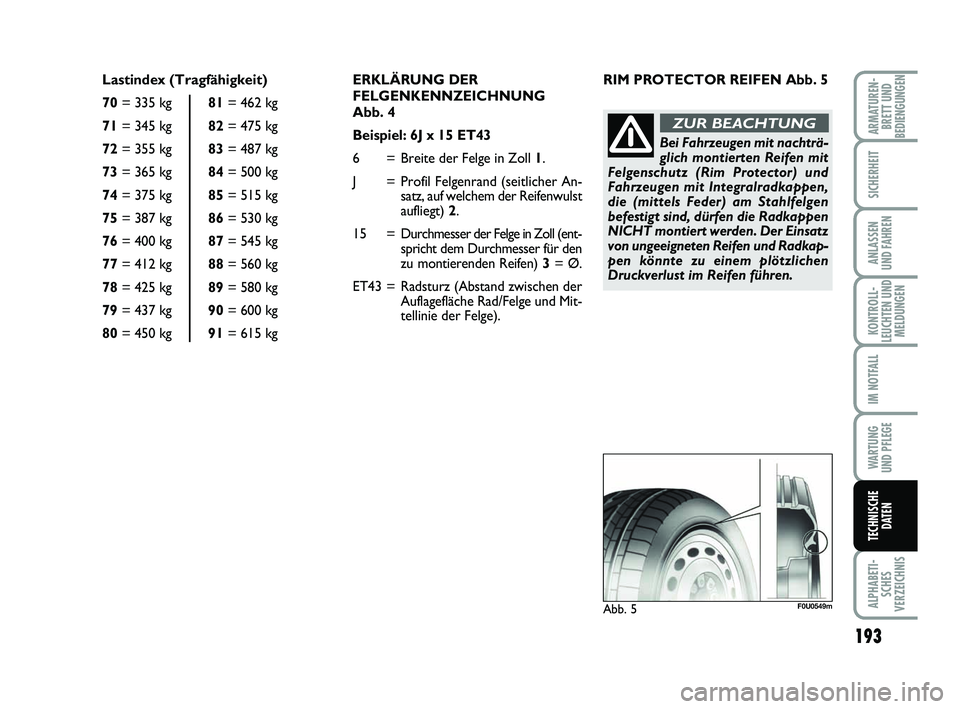

ERKLÄRUNG DER
FELGENKENNZEICHNUNG
Abb. 4
Beispiel: 6J x 15 ET43
6 = Breite der Felge in Zoll 1.
J = Profil Felgenrand (seitlicher An- satz, auf welchem der Reifenwulst
aufliegt) 2.
15 = Durchmesser der Felge in Zoll (ent- spricht dem Durchmesser für den
zu montierenden Reifen) 3 = Ø.
ET43 = Radsturz (Abstand zwischen der Auflagefläche Rad/Felge und Mit-
tellinie der Felge).
Lastindex (Tragfähigkeit)
70
= 335 kg 81= 462 kg
71 = 345 kg 82= 475 kg
72 = 355 kg 83= 487 kg
73 = 365 kg 84= 500 kg
74 = 375 kg 85= 515 kg
75 = 387 kg 86= 530 kg
76 = 400 kg 87= 545 kg
77 = 412 kg 88= 560 kg
78 = 425 kg 89= 580 kg
79 = 437 kg 90= 600 kg
80 = 450 kg 91= 615 kg RIM PROTECTOR REIFEN Abb. 5
Abb. 5F0U0549m
Bei Fahrzeugen mit nachträ-
glich montierten Reifen mit
Felgenschutz (Rim Protector) und
Fahrzeugen mit Integralradkappen,
die (mittels Feder) am Stahlfelgen
befestigt sind, dürfen die Radkappen
NICHT montiert werden. Der Einsatz
von ungeeigneten Reifen und Radkap-
pen könnte zu einem plötzlichen
Druckverlust im Reifen führen.
ZUR BEACHTUNG
185-206 PUNTO POP 1ed D 24/03/14 14:19 Pagina 193
Page 198 of 215

194
ALPHABETI-SCHES
VERZEICHNIS
ARMATUREN- BRETT UND
BEDIENGUNGEN
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND MELDUNGEN
IM NOTFALL
WA RT U N G
UND PFLEGE
TECHNISCHE DATEN
2,2 2,1
2,2 2,2
2,2 2,0
2,2 2,22,22,1
2,2 2,2
2,2 2,0
2,2 2,22,4
2,1
2,5 2,2
2,3 2,1
2,3 2,3

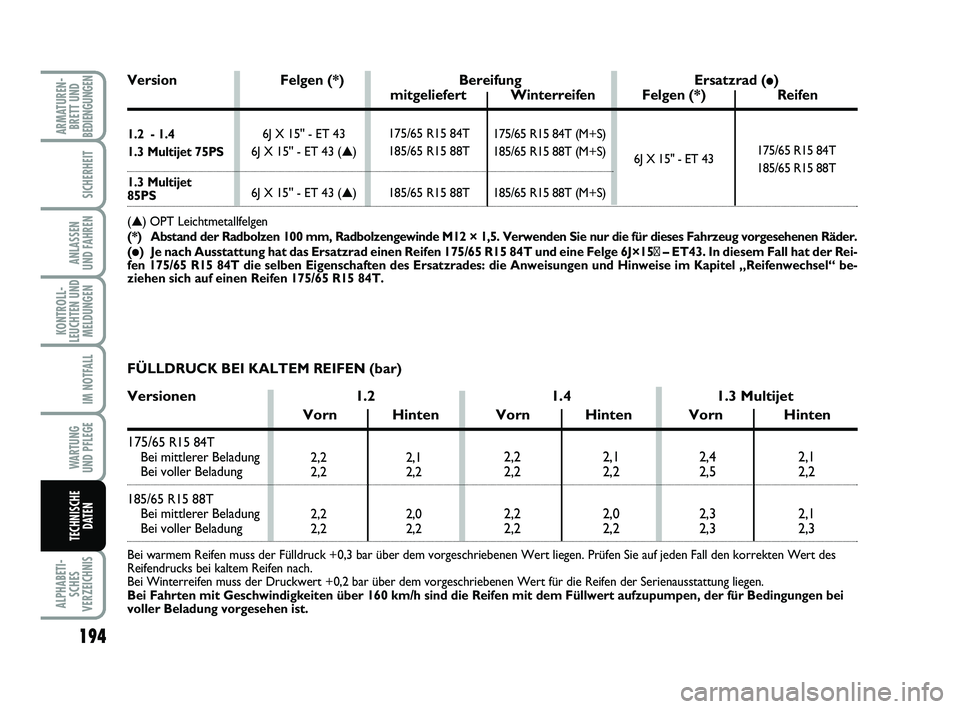

FÜLLDRUCK BEI KALTEM REIFEN (bar)
Versionen 1.21.4 1.3 Multijet
Vorn Hinten Vorn Hinten Vorn Hinten
175/65 R15 84T
Bei mittlerer Beladung
Bei voller Beladung
185/65 R15 88T Bei mittlerer Beladung
Bei voller Beladung
Bei warmem Reifen muss der Fülldruck +0,3 bar über dem vorgeschrie\
benen Wert liegen. Prüfen Sie auf jeden Fall den korrekten We rt des
Reifendrucks bei kaltem Reifen nach.
Bei Winterreifen muss der Druckwert +0,2 bar über dem vorgeschriebene\
n Wert für die Reifen der Serienausstattung liegen.
Bei Fahrten mit Geschwindigkeiten über 160 km/h sind die Reifen mit d\
em Füllwert aufzupumpen, der für Bedingungen bei
voller Beladung vorgesehen ist. 175/65 R15 84T (M+S)
185/65 R15 88T (M+S)
185/65 R15 88T (M+S)
175/65 R15 84T
185/65 R15 88T
185/65 R15 88T
6J X 15'' - ET 43
175/65 R15 84T
185/65 R15 88T
6J X 15'' - ET 43
6J X 15'' - ET 43 ( ▲)
6J X 15'' - ET 43 ( ▲)
Version Felgen (*) Bereifung Ersatzrad (ç)mitgeliefert Winterreifen Felgen (*) Reifen
1.2 - 1.4
1.3 Multijet 75PS
1.3 Multijet
85PS
(▲ ) OPT Leichtmetallfelgen
(*) Abstand der Radbolzen 100 mm, Radbolzengewinde M12 × 1,5. Verwenden S\
ie nur die für dieses Fahrzeug vorgesehenen Räder.
(
ç) Je nach Ausstattung hat das Ersatzrad einen Reifen 175/65 R15 84T und ei\
ne Felge 6J×15 – ET43. In diesem Fall hat der Rei-
fen 175/65 R15 84T die selben Eigenschaften des Ersatzrades: die Anweisu\
ngen und Hinweise im Kapitel „Reifenwechsel“ be-
ziehen sich auf einen Reifen 175/65 R15 84T.
185-206 PUNTO POP 1ed D 24/03/14 14:19 Pagina 194
Page 199 of 215

195
ALPHABETI-SCHES
VERZEICHNIS
ARMATUREN- BRETT UND
BEDIENGUNGEN
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND MELDUNGEN
IM NOTFALL
WA RT U N G
UND PFLEGE
TECHNISCHE DATEN

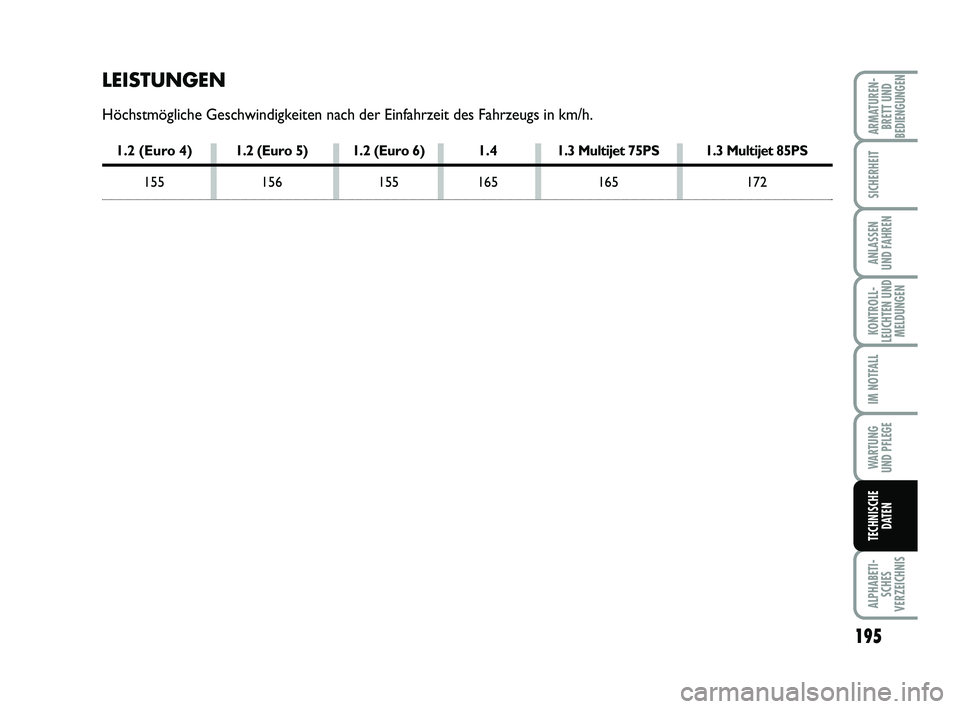

LEISTUNGEN
Höchstmögliche Geschwindigkeiten nach der Einfahrzeit des Fahrzeug\
s in km/h.
1.2 (Euro 4) 1.2 (Euro 5) 1.2 (Euro 6) 1.4 1.3 Multijet 75PS 1.3 Multijet 85PS
155 156155165 165 172
185-206 PUNTO POP 1ed D 24/03/14 14:19 Pagina 195
Page 200 of 215

196
ALPHABETI-SCHES
VERZEICHNIS
ARMATUREN- BRETT UND
BEDIENGUNGEN
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND MELDUNGEN
IM NOTFALL
WA RT U N G
UND PFLEGE
TECHNISCHE DATEN

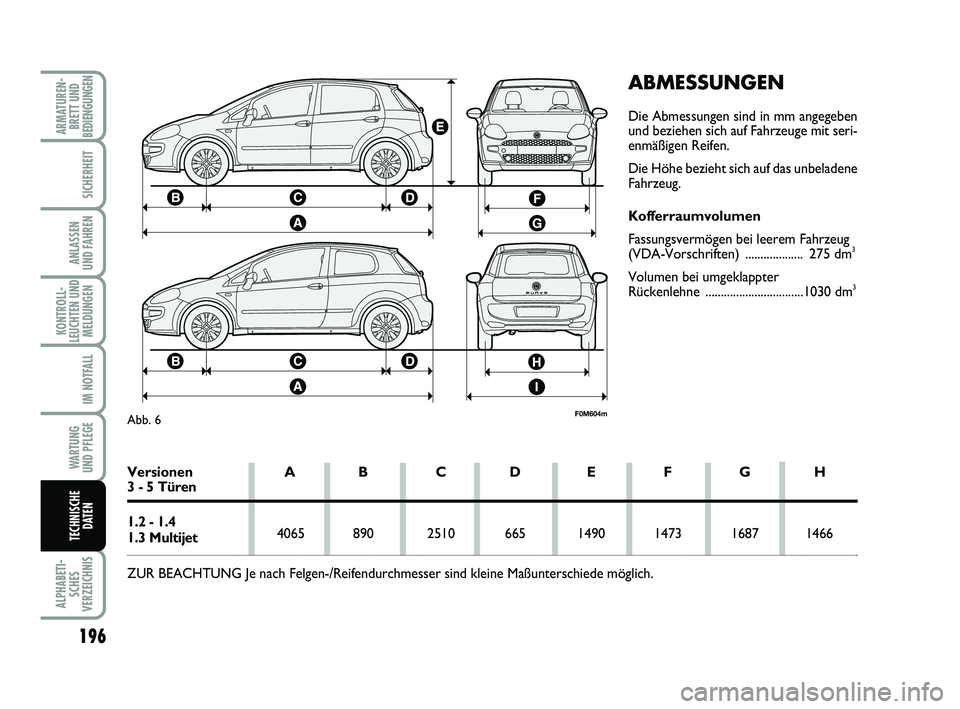

ABMESSUNGEN
Die Abmessungen sind in mm angegeben
und beziehen sich auf Fahrzeuge mit seri-
enmäßigen Reifen.
Die Höhe bezieht sich auf das unbeladene
Fahrzeug.
Kofferraumvolumen
Fassungsvermögen bei leerem Fahrzeug
(VDA-Vorschriften) ................... 275 dm
3
Volumen bei umgeklappter
Rückenlehne ................................1030 dm3
F0M604mAbb. 6
Versionen A B C D E F G H3 - 5 Türen
1.2 - 1.4
1.3 Multijet4065 890 2510 665 1490 1473 1687 1466
ZUR BEACHTUNG Je nach Felgen-/Reifendurchmesser sind kleine Maßunters\
chiede möglich.
185-206 PUNTO POP 1ed D 24/03/14 14:19 Pagina 196
