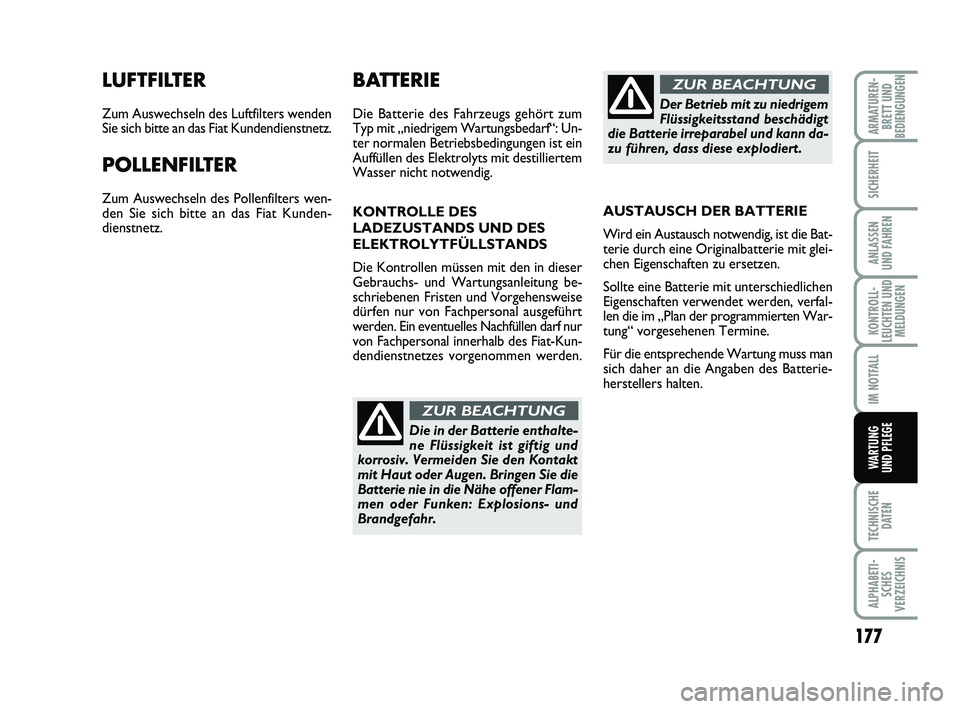

LUFTFILTER
Zum Auswechseln des Luftfilters wenden
Sie sich bitte an das Fiat Kundendienstnetz.
POLLENFILTER
Zum Auswechseln des Pollenfilters wen-
den Sie sich bitte an das Fiat Kunden-
dienstnetz.
BATTERIE
Die Batterie des Fahrzeugs gehört zum
Typ mit „niedrigem Wartungsbedarf“: Un-
ter normalen Betriebsbedingungen ist ein
Auffüllen des Elektrolyts mit destilliertem
Wasser nicht notwendig.
Die in der Batterie enthalte-
ne Flüssigkeit ist giftig und
korrosiv. Vermeiden Sie den Kontakt
mit Haut oder Augen. Bringen Sie die
Batterie nie in die Nähe offener Flam-
men oder Funken: Explosions- und
Brandgefahr.
ZUR BEACHTUNG
KONTROLLE DES
LADEZUSTANDS UND DES
ELEKTROLYTFÜLLSTANDS
Die Kontrollen müssen mit den in dieser
Gebrauchs- und Wartungsanleitung be-
schriebenen Fristen und Vorgehensweise
dürfen nur von Fachpersonal ausgeführt
werden. Ein eventuelles Nachfüllen darf nur
von Fachpersonal innerhalb des Fiat-Kun-
dendienstnetzes vorgenommen werden.
Der Betrieb mit zu niedrigem
Flüssigkeitsstand beschädigt
die Batterie irreparabel und kann da-
zu führen, dass diese explodiert.
ZUR BEACHTUNG
AUSTAUSCH DER BATTERIE
Wird ein Austausch notwendig, ist die Bat-
terie durch eine Originalbatterie mit glei-
chen Eigenschaften zu ersetzen.
Sollte eine Batterie mit unterschiedlichen
Eigenschaften verwendet werden, verfal-
len die im „Plan der programmierten War-
tung“ vorgesehenen Termine.
Für die entsprechende Wartung muss man
sich daher an die Angaben des Batterie-
herstellers halten.
165-184 PUNTO POP 1ed D 07/04/14 09:36 Pagina 177

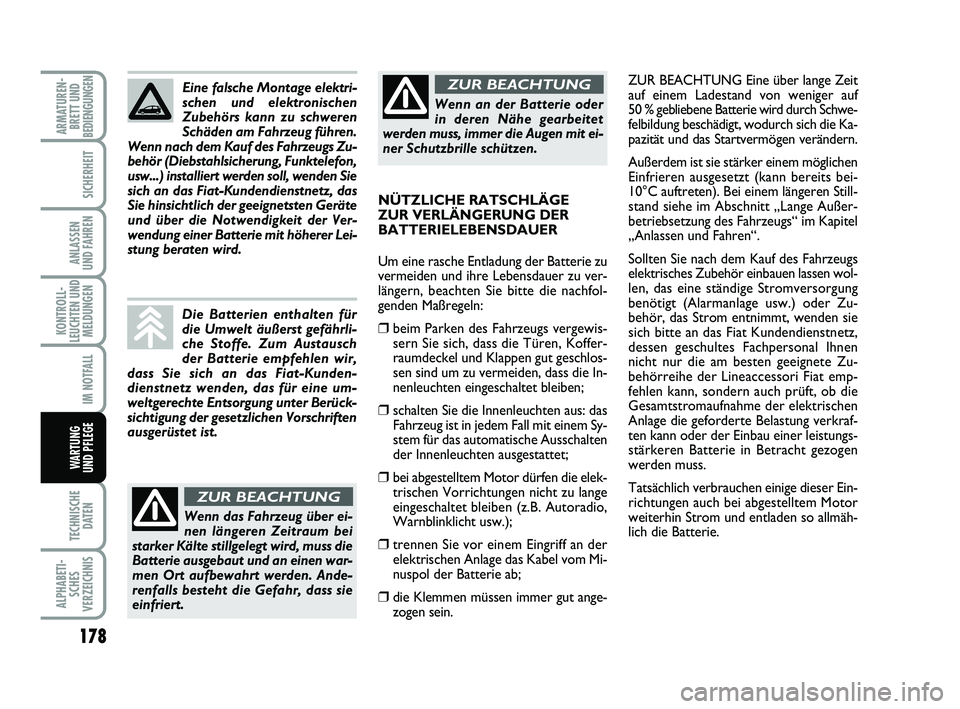

178
TECHNISCHEDATEN
ALPHABETI-SCHES
VERZEICHNIS
ARMATUREN- BRETT UND
BEDIENGUNGEN
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND MELDUNGEN
IM NOTFALL
WA RT U N G
UND PFLEGE
ZUR BEACHTUNG Eine über lange Zeit
auf einem Ladestand von weniger auf
50 % gebliebene Batterie wird durch Schwe-
felbildung beschädigt, wodurch sich die Ka-
pazität und das Startvermögen verändern.
Außerdem ist sie stärker einem möglichen
Einfrieren ausgesetzt (kann bereits bei-
10°C auftreten). Bei einem längeren Still-
stand siehe im Abschnitt „Lange Außer-
betriebsetzung des Fahrzeugs“ im Kapitel
„Anlassen und Fahren“.
Sollten Sie nach dem Kauf des Fahrzeugs
elektrisches Zubehör einbauen lassen wol-
len, das eine ständige Stromversorgung
benötigt (Alarmanlage usw.) oder Zu-
behör, das Strom entnimmt, wenden sie
sich bitte an das Fiat Kundendienstnetz,
dessen geschultes Fachpersonal Ihnen
nicht nur die am besten geeignete Zu-
behörreihe der Lineaccessori Fiat emp-
fehlen kann, sondern auch prüft, ob die
Gesamtstromaufnahme der elektrischen
Anlage die geforderte Belastung verkraf-
ten kann oder der Einbau einer leistungs-
stärkeren Batterie in Betracht gezogen
werden muss.
Tatsächlich verbrauchen einige dieser Ein-
richtungen auch bei abgestelltem Motor
weiterhin Strom und entladen so allmäh-
lich die Batterie.
NÜTZLICHE RATSCHLÄGE
ZUR VERLÄNGERUNG DER
BATTERIELEBENSDAUER
Um eine rasche Entladung der Batterie zu
vermeiden und ihre Lebensdauer zu ver-
längern, beachten Sie bitte die nachfol-
genden Maßregeln:
❒beim Parken des Fahrzeugs vergewis-
sern Sie sich, dass die Türen, Koffer-
raumdeckel und Klappen gut geschlos-
sen sind um zu vermeiden, dass die In-
nenleuchten eingeschaltet bleiben;
❒schalten Sie die Innenleuchten aus: dasFahrzeug ist in jedem Fall mit einem Sy-
stem für das automatische Ausschalten
der Innenleuchten ausgestattet;
❒bei abgestelltem Motor dürfen die elek-trischen Vorrichtungen nicht zu lange
eingeschaltet bleiben (z.B. Autoradio,
Warnblinklicht usw.);
❒trennen Sie vor einem Eingriff an derelektrischen Anlage das Kabel vom Mi-
nuspol der Batterie ab;
❒die Klemmen müssen immer gut ange-zogen sein.
Eine falsche Montage elektri-
schen und elektronischen
Zubehörs kann zu schweren
Schäden am Fahrzeug führen.
Wenn nach dem Kauf des Fahrzeugs Zu-
behör (Diebstahlsicherung, Funktelefon,
usw...) installiert werden soll, wenden Sie
sich an das Fiat-Kundendienstnetz, das
Sie hinsichtlich der geeignetsten Geräte
und über die Notwendigkeit der Ver-
wendung einer Batterie mit höherer Lei-
stung beraten wird.
Die Batterien enthalten für
die Umwelt äußerst gefährli-
che Stoffe. Zum Austausch
der Batterie empfehlen wir,
dass Sie sich an das Fiat-Kunden-
dienstnetz wenden, das für eine um-
weltgerechte Entsorgung unter Berück-
sichtigung der gesetzlichen Vorschriften
ausgerüstet ist.
Wenn das Fahrzeug über ei-
nen längeren Zeitraum bei
starker Kälte stillgelegt wird, muss die
Batterie ausgebaut und an einen war-
men Ort aufbewahrt werden. Ande-
renfalls besteht die Gefahr, dass sie
einfriert.
ZUR BEACHTUNG
Wenn an der Batterie oder
in deren Nähe gearbeitet
werden muss, immer die Augen mit ei-
ner Schutzbrille schützen.
ZUR BEACHTUNG
165-184 PUNTO POP 1ed D 07/04/14 09:36 Pagina 178

179
TECHNISCHEDATEN
ALPHABETI-SCHES
VERZEICHNIS
ARMATUREN- BRETT UND
BEDIENGUNGEN
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE

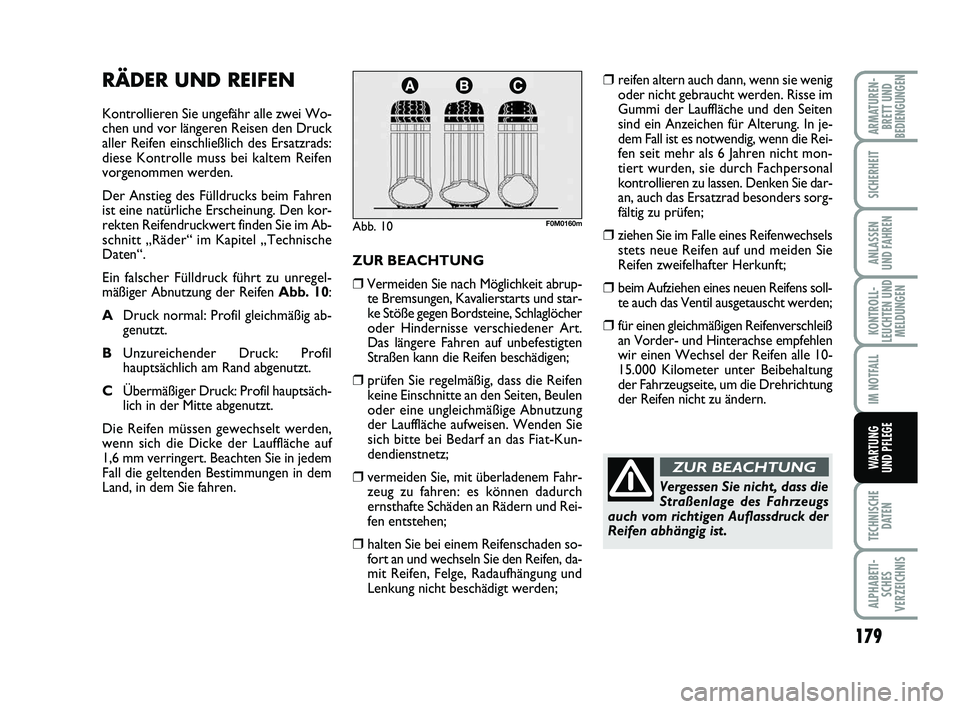

RÄDER UND REIFEN
Kontrollieren Sie ungefähr alle zwei Wo-
chen und vor längeren Reisen den Druck
aller Reifen einschließlich des Ersatzrads:
diese Kontrolle muss bei kaltem Reifen
vorgenommen werden.
Der Anstieg des Fülldrucks beim Fahren
ist eine natürliche Erscheinung. Den kor-
rekten Reifendruckwert finden Sie im Ab-
schnitt „Räder“ im Kapitel „Technische
Daten“.
Ein falscher Fülldruck führt zu unregel-
mäßiger Abnutzung der Reifen Abb. 10:
A Druck normal: Profil gleichmäßig ab-
genutzt.
B Unzureichender Druck: Profil
hauptsächlich am Rand abgenutzt.
C Übermäßiger Druck: Profil hauptsäch-
lich in der Mitte abgenutzt.
Die Reifen müssen gewechselt werden,
wenn sich die Dicke der Lauffläche auf
1,6 mm verringert. Beachten Sie in jedem
Fall die geltenden Bestimmungen in dem
Land, in dem Sie fahren.
Abb. 10F0M0160m
ZUR BEACHTUNG
❒Vermeiden Sie nach Möglichkeit abrup- te Bremsungen, Kavalierstarts und star-
ke Stöße gegen Bordsteine, Schlaglöcher
oder Hindernisse verschiedener Art.
Das längere Fahren auf unbefestigten
Straßen kann die Reifen beschädigen;
❒prüfen Sie regelmäßig, dass die Reifenkeine Einschnitte an den Seiten, Beulen
oder eine ungleichmäßige Abnutzung
der Lauffläche aufweisen. Wenden Sie
sich bitte bei Bedarf an das Fiat-Kun-
dendienstnetz;
❒vermeiden Sie, mit überladenem Fahr-zeug zu fahren: es können dadurch
ernsthafte Schäden an Rädern und Rei-
fen entstehen;
❒halten Sie bei einem Reifenschaden so-fort an und wechseln Sie den Reifen, da-
mit Reifen, Felge, Radaufhängung und
Lenkung nicht beschädigt werden;
❒reifen altern auch dann, wenn sie wenigoder nicht gebraucht werden. Risse im
Gummi der Lauffläche und den Seiten
sind ein Anzeichen für Alterung. In je-
dem Fall ist es notwendig, wenn die Rei-
fen seit mehr als 6 Jahren nicht mon-
tiert wurden, sie durch Fachpersonal
kontrollieren zu lassen. Denken Sie dar-
an, auch das Ersatzrad besonders sorg-
fältig zu prüfen;
❒ziehen Sie im Falle eines Reifenwechselsstets neue Reifen auf und meiden Sie
Reifen zweifelhafter Herkunft;
❒beim Aufziehen eines neuen Reifens soll-te auch das Ventil ausgetauscht werden;
❒für einen gleichmäßigen Reifenverschleißan Vorder- und Hinterachse empfehlen
wir einen Wechsel der Reifen alle 10-
15.000 Kilometer unter Beibehaltung
der Fahrzeugseite, um die Drehrichtung
der Reifen nicht zu ändern.
Vergessen Sie nicht, dass die
Straßenlage des Fahrzeugs
auch vom richtigen Auflassdruck der
Reifen abhängig ist.
ZUR BEACHTUNG
165-184 PUNTO POP 1ed D 07/04/14 09:36 Pagina 179

180
TECHNISCHEDATEN
ALPHABETI-SCHES
VERZEICHNIS
ARMATUREN- BRETT UND
BEDIENGUNGEN
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND MELDUNGEN
IM NOTFALL
WA RT U N G
UND PFLEGE

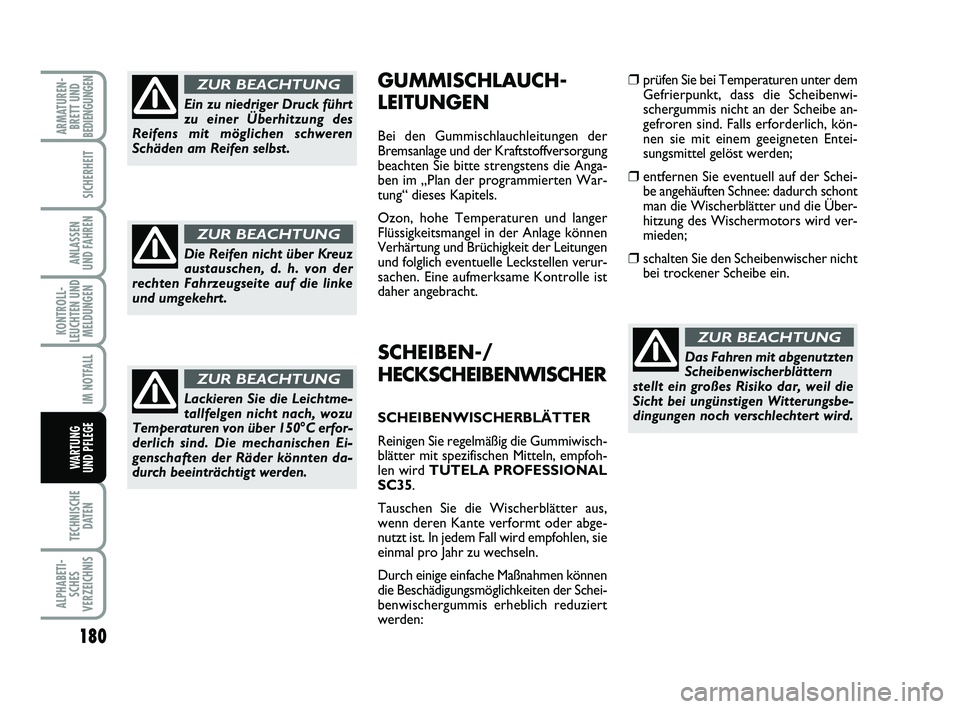

SCHEIBEN-/
HECKSCHEIBENWISCHER
SCHEIBENWISCHERBLÄTTER
Reinigen Sie regelmäßig die Gummiwisch-
blätter mit spezifischen Mitteln, empfoh-
len wird TUTELA PROFESSIONAL
SC35.
Tauschen Sie die Wischerblätter aus,
wenn deren Kante verformt oder abge-
nutzt ist. In jedem Fall wird empfohlen, sie
einmal pro Jahr zu wechseln.
Durch einige einfache Maßnahmen können
die Beschädigungsmöglichkeiten der Schei-
benwischergummis erheblich reduziert
werden:
Das Fahren mit abgenutzten
Scheibenwischerblättern
stellt ein großes Risiko dar, weil die
Sicht bei ungünstigen Witterungsbe-
dingungen noch verschlechtert wird.
ZUR BEACHTUNG
GUMMISCHLAUCH-
LEITUNGEN
Bei den Gummischlauchleitungen der
Bremsanlage und der Kraftstoffversorgung
beachten Sie bitte strengstens die Anga-
ben im „Plan der programmierten War-
tung“ dieses Kapitels.
Ozon, hohe Temperaturen und langer
Flüssigkeitsmangel in der Anlage können
Verhärtung und Brüchigkeit der Leitungen
und folglich eventuelle Leckstellen verur-
sachen. Eine aufmerksame Kontrolle ist
daher angebracht.
Ein zu niedriger Druck führt
zu einer Überhitzung des
Reifens mit möglichen schweren
Schäden am Reifen selbst.
ZUR BEACHTUNG
Die Reifen nicht über Kreuz
austauschen, d. h. von der
rechten Fahrzeugseite auf die linke
und umgekehrt.
ZUR BEACHTUNG
Lackieren Sie die Leichtme-
tallfelgen nicht nach, wozu
Temperaturen von über 150°C erfor-
derlich sind. Die mechanischen Ei-
genschaften der Räder könnten da-
durch beeinträchtigt werden.
ZUR BEACHTUNG
❒prüfen Sie bei Temperaturen unter dem
Gefrierpunkt, dass die Scheibenwi-
schergummis nicht an der Scheibe an-
gefroren sind. Falls erforderlich, kön-
nen sie mit einem geeigneten Entei-
sungsmittel gelöst werden;
❒entfernen Sie eventuell auf der Schei-
be angehäuften Schnee: dadurch schont
man die Wischerblätter und die Über-
hitzung des Wischermotors wird ver-
mieden;
❒schalten Sie den Scheibenwischer nicht
bei trockener Scheibe ein.
165-184 PUNTO POP 1ed D 07/04/14 09:36 Pagina 180

181
TECHNISCHEDATEN
ALPHABETI-SCHES
VERZEICHNIS
ARMATUREN- BRETT UND
BEDIENGUNGEN
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE

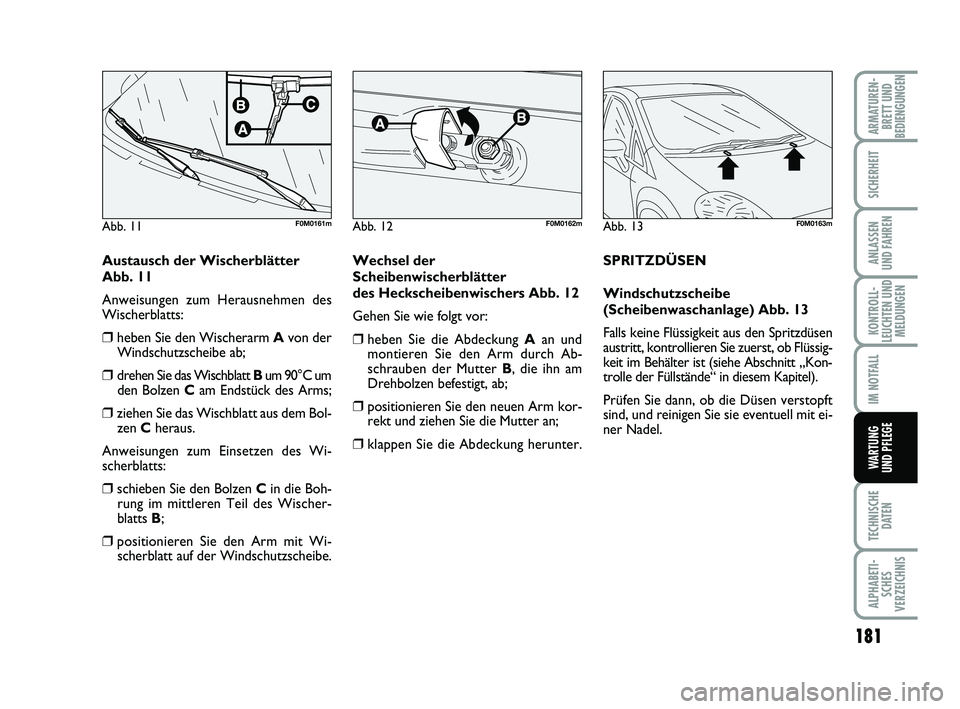

Austausch der Wischerblätter
Abb. 11
Anweisungen zum Herausnehmen des
Wischerblatts:
❒heben Sie den Wischerarm A von der
Windschutzscheibe ab;
❒drehen Sie das Wischblatt B um 90°C um
den Bolzen C am Endstück des Arms;
❒ziehen Sie das Wischblatt aus dem Bol-
zen Cheraus.
Anweisungen zum Einsetzen des Wi-
scherblatts:
❒schieben Sie den Bolzen C in die Boh-
rung im mittleren Teil des Wischer-
blatts B;
❒positionieren Sie den Arm mit Wi-
scherblatt auf der Windschutzscheibe.
Abb. 11F0M0161m
Wechsel der
Scheibenwischerblätter
des Heckscheibenwischers Abb. 12
Gehen Sie wie folgt vor:
❒heben Sie die Abdeckung A an und
montieren Sie den Arm durch Ab-
schrauben der Mutter B, die ihn am
Drehbolzen befestigt, ab;
❒positionieren Sie den neuen Arm kor- rekt und ziehen Sie die Mutter an;
❒klappen Sie die Abdeckung herunter.
Abb. 12F0M0162m
SPRITZDÜSEN
Windschutzscheibe
(Scheibenwaschanlage) Abb. 13
Falls keine Flüssigkeit aus den Spritzdüsen
austritt, kontrollieren Sie zuerst, ob Flüssig-
keit im Behälter ist (siehe Abschnitt „Kon-
trolle der Füllstände“ in diesem Kapitel).
Prüfen Sie dann, ob die Düsen verstopft
sind, und reinigen Sie sie eventuell mit ei-
ner Nadel.
Abb. 13F0M0163m
165-184 PUNTO POP 1ed D 07/04/14 09:36 Pagina 181

182
TECHNISCHEDATEN
ALPHABETI-SCHES
VERZEICHNIS
ARMATUREN- BRETT UND
BEDIENGUNGEN
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND MELDUNGEN
IM NOTFALL
WA RT U N G
UND PFLEGE
❒spritzauftrag von Kunststoffprodukten mit Schutzwirkung an den am stärksten
der Korrosion ausgesetzten Stellen: Tür-
holm, Kotflügelinnenseiten, Ränder usw;
❒verwendung von „offenen“ Hohlräu-men, um die Bildung von Kondenswas-
ser und das Anstauen von Wasser zu
verhindern, was die Rostbildung im In-
neren fördern würde.
GEWÄHRLEISTUNG FÜR DIE
KAROSSERIE UND
DEN UNTERBODEN
Das Fahrzeug besitzt eine Garantie gegen
das Durchrosten jedes beliebigen Origin-
alteils des Aufbaus oder der Karosserie.
Für die allgemeinen Bedingungen dieser Ga-
rantie schlagen Sie bitte im Gewährlei-
stungsheft nach.
EMPFEHLUNGEN FÜR DIE
PFLEGE DER KAROSSERIE
Lackierung
Die Lackierung hat nicht nur eine ästhe-
tische, sondern auch eine für das Karos-
serieblech schützende Funktion.
Bei Abschürfungen oder tiefen Rillungen
wird somit empfohlen, sofort die erfor-
derlichen Nachbesserungen ausführen zu
lassen, um die Ausbildung von Rost zu ver-
meiden. Verwenden Sie zur Nachbesserung
des Lacks nur Originalprodukte (siehe auf
dem „Kennschild des Karosserielacks“ im
Kapitel „Technische Daten“).
KAROSSERIE
SCHUTZ VOR
WITTERUNGSEINFLÜSSEN
Die wichtigsten Ursachen der Korrosi-
onserscheinungen sind:
❒luftverschmutzung;
❒salzhaltige und feuchte Luft (Küstenge- biete, feuchtwarmes Klima);
❒von der Jahreszeit abhängige Umwelt-bedingungen.
Außerdem darf die Abriebwirkung des in der
Luft enthaltenen Staubs, des vom Wind auf-
gewirbelten Sandes sowie des von anderen
Fahrzeugen hochgeschleuderten Schmutzes
und Splits nicht unterschätzt werden.
Fiat hat für Ihr Fahrzeug die besten tech-
nologischen Lösungen angewandt, um die
Karosserie wirksam vor Korrosion zu
schützen.
Hier die wichtigsten:
❒produkte und Lackiersysteme, die demFahrzeug eine besondere Wider-
standsfähigkeit gegen Korrosion und
Abrieb verleihen;
❒verwendung von verzinktem (oder vor-behandeltem) Blech mit großer Wi-
derstandsfähigkeit gegen Korrosion;
❒spritzbehandlung mit wachshaltigenProdukten mit hoher Schutzwirkung
am Unterboden, im Motorraum, in
Radkästen und an anderen Elementen;

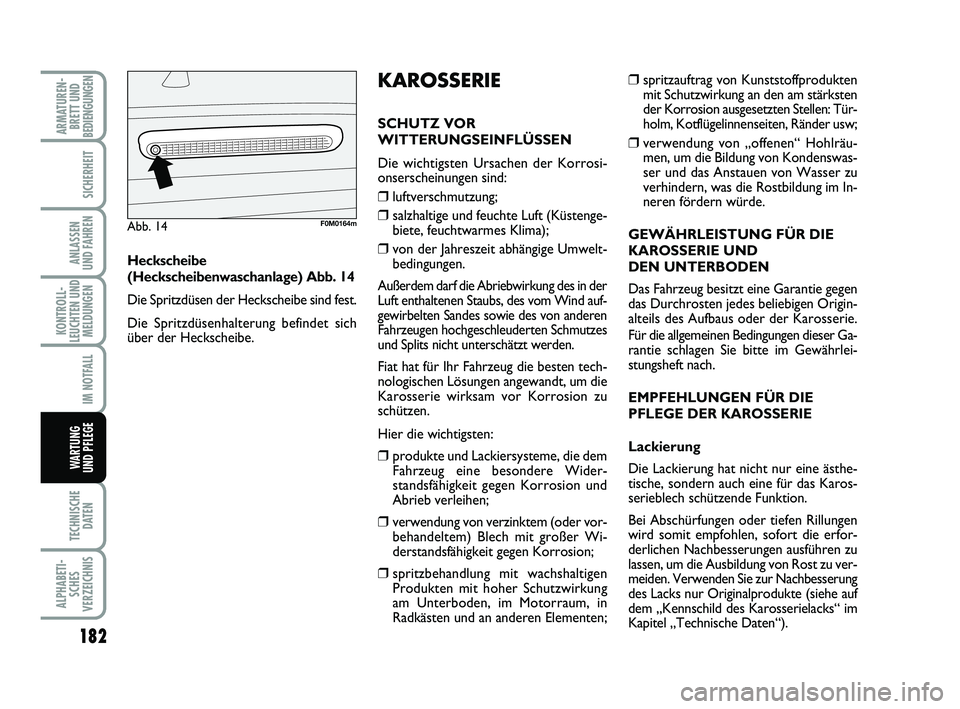

Heckscheibe
(Heckscheibenwaschanlage) Abb. 14
Die Spritzdüsen der Heckscheibe sind fest.
Die Spritzdüsenhalterung befindet sich
über der Heckscheibe.
Abb. 14F0M0164m
165-184 PUNTO POP 1ed D 07/04/14 09:36 Pagina 182

183
TECHNISCHEDATEN
ALPHABETI-SCHES
VERZEICHNIS
ARMATUREN- BRETT UND
BEDIENGUNGEN
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE

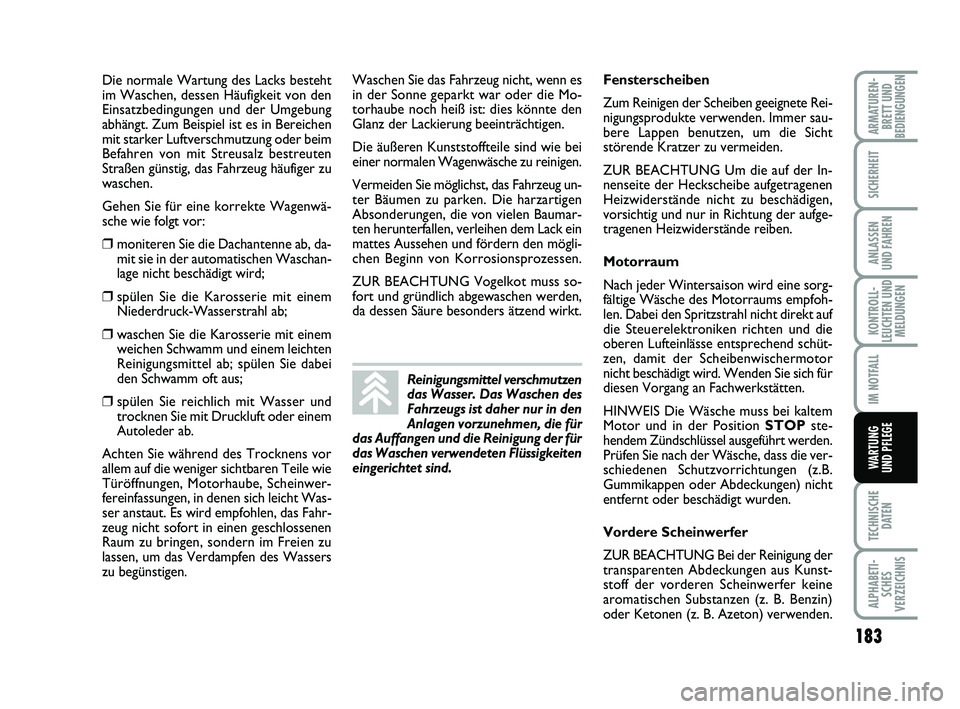

Die normale Wartung des Lacks besteht
im Waschen, dessen Häufigkeit von den
Einsatzbedingungen und der Umgebung
abhängt. Zum Beispiel ist es in Bereichen
mit starker Luftverschmutzung oder beim
Befahren von mit Streusalz bestreuten
Straßen günstig, das Fahrzeug häufiger zu
waschen.
Gehen Sie für eine korrekte Wagenwä-
sche wie folgt vor:
❒moniteren Sie die Dachantenne ab, da- mit sie in der automatischen Waschan-
lage nicht beschädigt wird;
❒spülen Sie die Karosserie mit einemNiederdruck-Wasserstrahl ab;
❒waschen Sie die Karosserie mit einemweichen Schwamm und einem leichten
Reinigungsmittel ab; spülen Sie dabei
den Schwamm oft aus;
❒spülen Sie reichlich mit Wasser undtrocknen Sie mit Druckluft oder einem
Autoleder ab.
Achten Sie während des Trocknens vor
allem auf die weniger sichtbaren Teile wie
Türöffnungen, Motorhaube, Scheinwer-
fereinfassungen, in denen sich leicht Was-
ser anstaut. Es wird empfohlen, das Fahr-
zeug nicht sofort in einen geschlossenen
Raum zu bringen, sondern im Freien zu
lassen, um das Verdampfen des Wassers
zu begünstigen. Waschen Sie das Fahrzeug nicht, wenn es
in der Sonne geparkt war oder die Mo-
torhaube noch heiß ist: dies könnte den
Glanz der Lackierung beeinträchtigen.
Die äußeren Kunststoffteile sind wie bei
einer normalen Wagenwäsche zu reinigen.
Vermeiden Sie möglichst, das Fahrzeug un-
ter Bäumen zu parken. Die harzartigen
Absonderungen, die von vielen Baumar-
ten herunterfallen, verleihen dem Lack ein
mattes Aussehen und fördern den mögli-
chen Beginn von Korrosionsprozessen.
ZUR BEACHTUNG Vogelkot muss so-
fort und gründlich abgewaschen werden,
da dessen Säure besonders ätzend wirkt.
Reinigungsmittel verschmutzen
das Wasser. Das Waschen des
Fahrzeugs ist daher nur in den
Anlagen vorzunehmen, die für
das Auffangen und die Reinigung der für
das Waschen verwendeten Flüssigkeiten
eingerichtet sind.
Fensterscheiben
Zum Reinigen der Scheiben geeignete Rei-
nigungsprodukte verwenden. Immer sau-
bere Lappen benutzen, um die Sicht
störende Kratzer zu vermeiden.
ZUR BEACHTUNG Um die auf der In-
nenseite der Heckscheibe aufgetragenen
Heizwiderstände nicht zu beschädigen,
vorsichtig und nur in Richtung der aufge-
tragenen Heizwiderstände reiben.
Motorraum
Nach jeder Wintersaison wird eine sorg-
fältige Wäsche des Motorraums empfoh-
len. Dabei den Spritzstrahl nicht direkt auf
die Steuerelektroniken richten und die
oberen Lufteinlässe entsprechend schüt-
zen, damit der Scheibenwischermotor
nicht beschädigt wird. Wenden Sie sich für
diesen Vorgang an Fachwerkstätten.
HINWEIS Die Wäsche muss bei kaltem
Motor und in der Position STOPste-
hendem Zündschlüssel ausgeführt werden.
Prüfen Sie nach der Wäsche, dass die ver-
schiedenen Schutzvorrichtungen (z.B.
Gummikappen oder Abdeckungen) nicht
entfernt oder beschädigt wurden.
Vordere Scheinwerfer
ZUR BEACHTUNG Bei der Reinigung der
transparenten Abdeckungen aus Kunst-
stoff der vorderen Scheinwerfer keine
aromatischen Substanzen (z. B. Benzin)
oder Ketonen (z. B. Azeton) verwenden.
165-184 PUNTO POP 1ed D 07/04/14 09:36 Pagina 183

184
TECHNISCHEDATEN
ALPHABETI-SCHES
VERZEICHNIS
ARMATUREN- BRETT UND
BEDIENGUNGEN
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND MELDUNGEN
IM NOTFALL
WA RT U N G
UND PFLEGE
Die Stoffbezüge und -verklei-
dungen Ihres Fahrzeugs sind
so ausgelegt, dass sie bei nor-
malem Gebrauch eine lange
Lebensdauer haben. Trotzdem sind
Reibungen zu vermeiden, die über das
normale Maß und/oder längere Zeiträu-
me gehen, und durch Verzierungen an
Kleidungsstücken (Metallschnallen,
Nieten, Klettbefestigungen oder Ähnli-
ches) verursacht werden. Wenn diese
örtlich begrenzt und unter hohem
Druck auf die Gewebe einwirken, kann
es zum Reißen von Fäden und einer da-
mit verbundenen Beschädigung des
Futters kommen.
SITZE UND STOFFTEILE
Beseitigen Sie den Staub mit einer weichen
Bürste oder einem Staubsauger. Für eine
bessere Reinigung der Samtbezüge wird
empfohlen, die Bürste anzufeuchten.
Die Sitze mit einem feuchten Schwamm ab-
reiben, der in einer Lösung aus Wasser und
neutralem Waschmittel befeuchtet wird.Verwenden Sie nie brennba-
re Produkte wie Petro-
leumäther oder Waschbenzin zur Rei-
nigung des Fahrzeuginneren. Die elek-
trostatischen Entladungen, die beim
Reiben während der Reinigung ent-
stehen, könnten einen Brand auslösen.
ZUR BEACHTUNG
Keine Sprühdosen im Fahr-
zeug aufbewahren: Explosi-
onsgefahr. Die Sprayflaschen dürfen
keiner Temperatur von mehr als
50 °C ausgesetzt werden. Innerhalb
des in der Sonne stehenden Fahrzeugs
kann die Temperatur diesen Wert
weit überschreiten.
ZUR BEACHTUNG
INNENRAUM
Kontrollieren Sie regelmäßig, ob sich un-
ter den Bodenbelägen Wasser angestaut
hat (Tropfwasser von Schuhen und Re-
genschirmen usw.), das zum Oxidieren des
Blechs führen könnte. Reinigung von Kunststoffen, die keine Lö-
sungsmittel enthalten und entwickelt wur-
den, um das Aussehen und die Farbe der
Bauteile nicht zu verändern.
VORSICHT Keinen Alkohol, kein Benzin
oder daraus abgeleitete Produkte zum
Reinigen der Scheibe der Instrumententa-
fel verwenden.
LENKRAD/SCHALTHEBELKNAUF
MIT BEZUG AUS
ECHTEM LEDER
Diese Elemente dürfen nur mit Wasser
und neutraler Seife gereinigt werden.
Verwenden Sie niemals Alkohol und/oder
alkoholhaltige Produkte.
Bevor Sie handelsübliche Spezialproduk-
te für die Reinigung des Fahrzeuginneren
verwenden, vergewissern Sie sich, dass sie
keinen Alkohol oder alkoholhaltigen Sub-
stanzen enthalten, lesen Sie dazu auf-
merksam das Etikett.
Sollten beim Reinigen der Windschutz-
scheibe mit einem spezifischen Produkt
versehentlich Tropfen auf das Lenkrad
und/oder den Handknauf fallen, so müs-
sen diese sofort entfernt und der Bereich
mit Wasser und neutraler Seife abgewa-
schen werden.
ZUR BEACHTUNG Bei Verwendung von
Lenksperren am Lenkrad muss unbedingt
darauf geachtet werden, das sie vorsichtig
angebracht werden, um den Abrieb des Le-
ders zu vermeiden.
KUNSTSTOFFTEILE
Es empfiehlt sich, die normale Reinigung
der Kunststoffteile im Innenraum mit ei-
nem Tuch vorzunehmen, das in einer Lö-
sung aus Wasser und neutralem Wasch-
mittel befeuchtet wird. Verwenden Sie
zum Entfernen von fettigen oder hart-
näckigen Flecken spezielle Produkte zur
165-184 PUNTO POP 1ed D 07/04/14 09:36 Pagina 184

185
ALPHABETI-SCHES
VERZEICHNIS
ARMATUREN- BRETT UND
BEDIENGUNGEN
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND MELDUNGEN
IM NOTFALL
WA RT U N G
UND PFLEGE

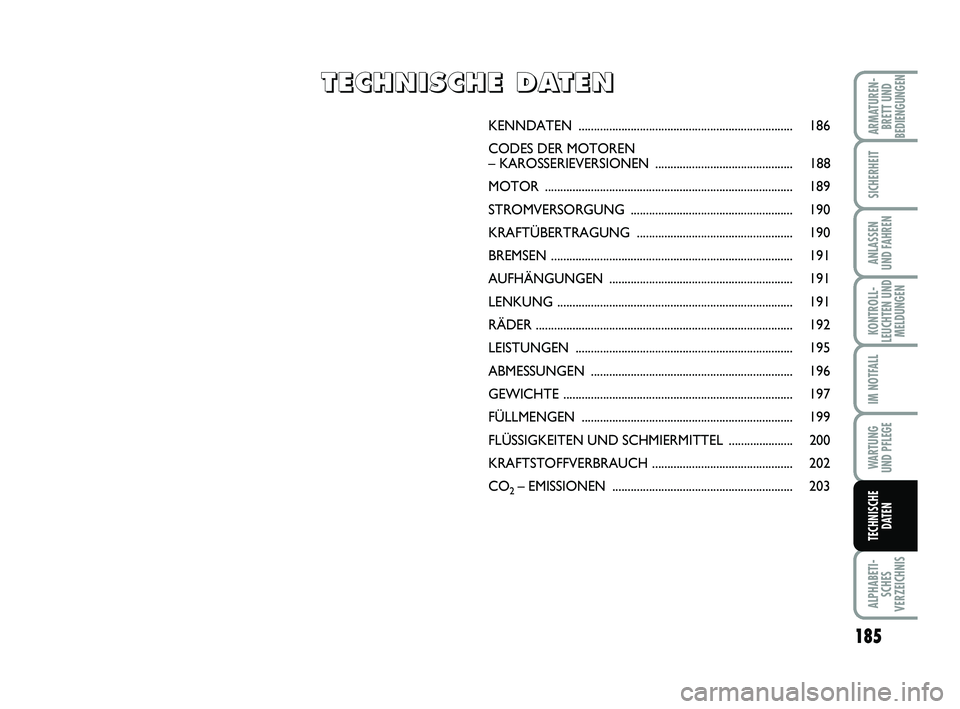

TECHNISCHE DATEN
KENNDATEN ...................................................................... 186
CODES DER MOTOREN
– KAROSSERIEVERSIONEN ............................................. 188
MOTOR .......................................................................\
.......... 189
STROMVERSORGUNG ..................................................... 190
KRAFTÜBERTRAGUNG ................................................... 190
BREMSEN .......................................................................\
........ 191
AUFHÄNGUNGEN ............................................................ 191
LENKUNG ........................................................................\
..... 191
RÄDER ........................................................................\
............ 192
LEISTUNGEN .......................................................................\
195
ABMESSUNGEN .................................................................. 196
GEWICHTE ........................................................................\
... 197
FÜLLMENGEN ..................................................................... 199
FLÜSSIGKEITEN UND SCHMIERMITTEL ..................... 200
KRAFTSTOFFVERBRAUCH .............................................. 202
CO
2– EMISSIONEN ........................................................... 203
T
T
E
E
C
C
H
H
N
N
I
I
S
S
C
C
H
H
E
E


D
D
A
A
T
T
E
E
N
N
185-206 PUNTO POP 1ed D 24/03/14 14:19 Pagina 185

186
ALPHABETI-SCHES
VERZEICHNIS
ARMATUREN- BRETT UND
BEDIENGUNGEN
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND MELDUNGEN
IM NOTFALL
WA RT U N G
UND PFLEGE
TECHNISCHE DATEN
ZUSAMMENFASSENDES SCHILD
DER KENNDATEN Abb. 1
Das Schild befindet sich auf der linken Sei-
te hinten am Kofferraumboden und ent-
hält folgende Kenndaten:
B Zulassungsnummer.
C Code des Fahrzeugtyps.
D Laufende Herstellungsnummer des
Fahrgestells.
E Zulässiges Gesamtgewicht des Fahr-
zeugs bei voller Last.
F Zulässiges Gesamtgewicht des voll be-
ladenen Fahrzeugs mit Anhänger.
G Zulässiges Höchstgewicht auf der er-
sten Achse (vorne). H
Zulässiges Höchstgewicht auf der
zweiten Achse (hinten).
I Motortyp.
L Code Karosserieversion.
M Nummer für Ersatzteile.
N Trübungswert Abgasrauch (für Die-
selmotoren).
KENNDATEN
Es wird empfohlen, die Identifizierungs-
kürzel aufzuzeichnen. Folgende Kennda-
ten sind auf den Schildern eingeprägt und
aufgeführt:
❒zusammenfassendes Schild der Kenn-
daten;
❒kennzeichnung des Fahrgestells;
❒schild mit den Lackkenndaten der Ka-
rosserie;
❒kennzeichnung des Motors.
Abb. 1F0M0368m
185-206 PUNTO POP 1ed D 24/03/14 14:19 Pagina 186
