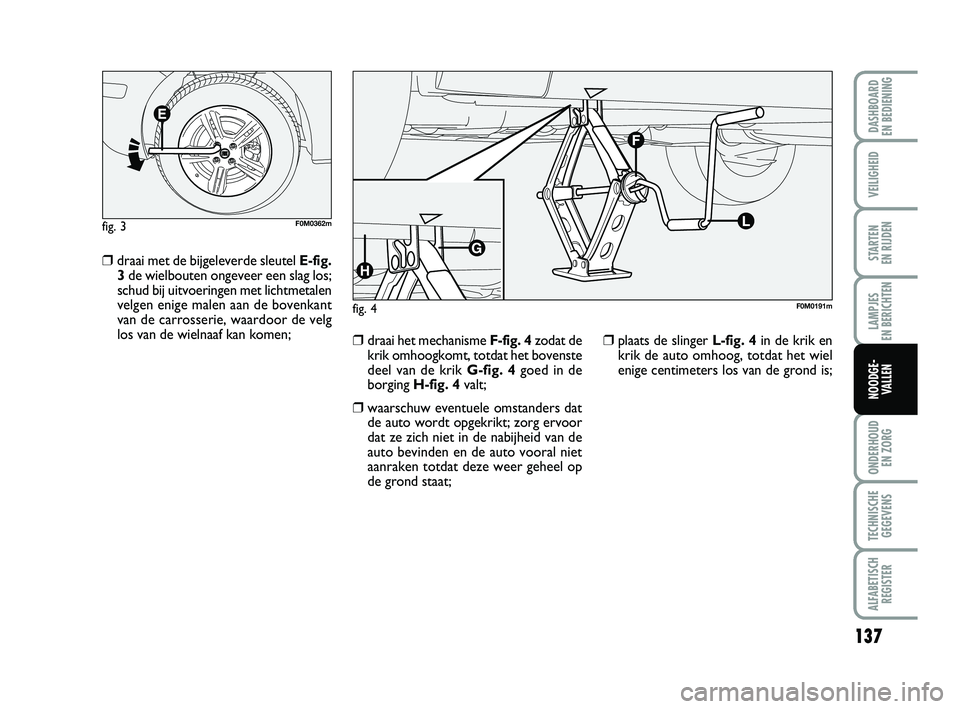

❒draai met de bijgeleverde sleutel E-fig.
3 de wielbouten ongeveer een slag los;
schud bij uitvoeringen met lichtmetalen
velgen enige malen aan de bovenkant
van de carrosserie, waardoor de velg
los van de wielnaaf kan komen;
❒draai het mechanisme F-fig. 4zodat de
krik omhoogkomt, totdat het bovenste
deel van de krik G-fig. 4goed in de
borging H-fig. 4 valt;
❒waarschuw eventuele omstanders dat
de auto wordt opgekrikt; zorg ervoor
dat ze zich niet in de nabijheid van de
auto bevinden en de auto vooral niet
aanraken totdat deze weer geheel op
de grond staat;
❒plaats de slinger L-fig. 4in de krik en
krik de auto omhoog, totdat het wiel
enige centimeters los van de grond is;
fig. 3F0M0362m
fig. 4F0M0191m
133-164 PUNTO POP 1ed NL 25/03/14 16:31 Pagina 137

138
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
NOODGE- VALLEN

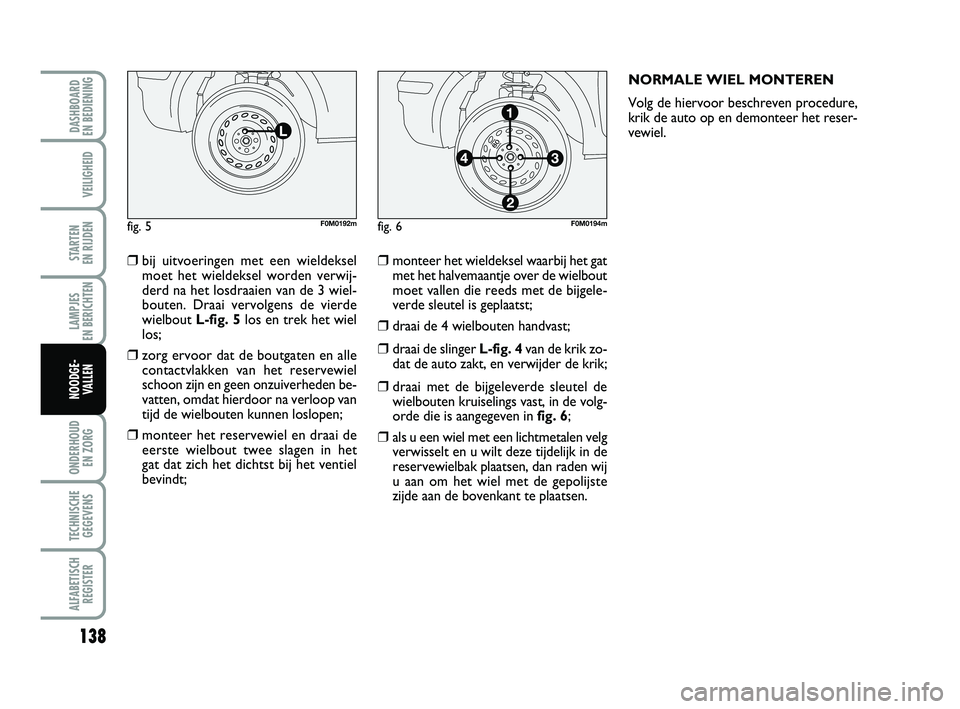

❒bij uitvoeringen met een wieldekselmoet het wieldeksel worden verwij-
derd na het losdraaien van de 3 wiel-
bouten. Draai vervolgens de vierde
wielbout L-fig. 5los en trek het wiel
los;
❒zorg ervoor dat de boutgaten en alle contactvlakken van het reservewiel
schoon zijn en geen onzuiverheden be-
vatten, omdat hierdoor na verloop van
tijd de wielbouten kunnen loslopen;
❒monteer het reservewiel en draai deeerste wielbout twee slagen in het
gat dat zich het dichtst bij het ventiel
bevindt;
❒monteer het wieldeksel waarbij het gatmet het halvemaantje over de wielbout
moet vallen die reeds met de bijgele-
verde sleutel is geplaatst;
❒draai de 4 wielbouten handvast;
❒draai de slinger L-fig. 4van de krik zo-
dat de auto zakt, en verwijder de krik;
❒draai met de bijgeleverde sleutel de wielbouten kruiselings vast, in de volg-
orde die is aangegeven in fig. 6;
❒als u een wiel met een lichtmetalen velg
verwisselt en u wilt deze tijdelijk in de
reservewielbak plaatsen, dan raden wij
u aan om het wiel met de gepolijste
zijde aan de bovenkant te plaatsen. NORMALE WIEL MONTEREN
Volg de hiervoor beschreven procedure,
krik de auto op en demonteer het reser-
vewiel.
fig. 5F0M0192mfig. 6F0M0194m
133-164 PUNTO POP 1ed NL 25/03/14 16:31 Pagina 138

139
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
NOODGE- VALLEN

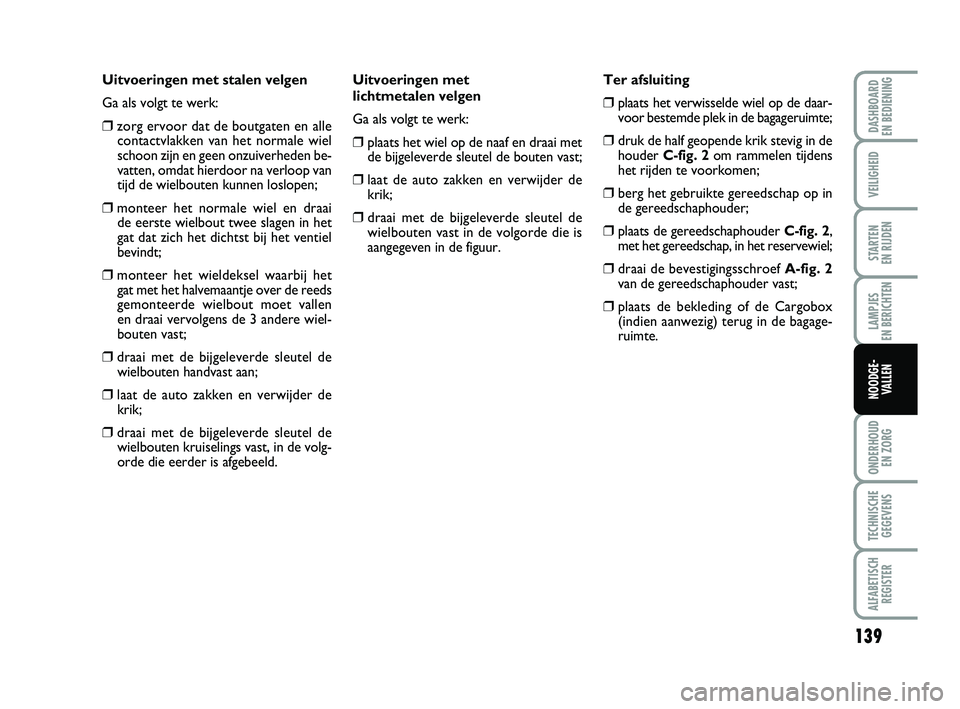

Uitvoeringen met stalen velgen
Ga als volgt te werk:
❒zorg ervoor dat de boutgaten en allecontactvlakken van het normale wiel
schoon zijn en geen onzuiverheden be-
vatten, omdat hierdoor na verloop van
tijd de wielbouten kunnen loslopen;
❒monteer het normale wiel en draai de eerste wielbout twee slagen in het
gat dat zich het dichtst bij het ventiel
bevindt;
❒monteer het wieldeksel waarbij het gat met het halvemaantje over de reeds
gemonteerde wielbout moet vallen
en draai vervolgens de 3 andere wiel-
bouten vast;
❒draai met de bijgeleverde sleutel dewielbouten handvast aan;
❒laat de auto zakken en verwijder dekrik;
❒draai met de bijgeleverde sleutel dewielbouten kruiselings vast, in de volg-
orde die eerder is afgebeeld. Uitvoeringen met
lichtmetalen velgen
Ga als volgt te werk:
❒plaats het wiel op de naaf en draai met
de bijgeleverde sleutel de bouten vast;
❒laat de auto zakken en verwijder dekrik;
❒draai met de bijgeleverde sleutel de
wielbouten vast in de volgorde die is
aangegeven in de figuur. Ter afsluiting
❒plaats het verwisselde wiel op de daar-
voor bestemde plek in de bagageruimte;
❒druk de half geopende krik stevig in de
houder
C-fig. 2 om rammelen tijdens
het rijden te voorkomen;
❒berg het gebruikte gereedschap op in
de gereedschaphouder;
❒plaats de gereedschaphouder C-fig. 2,
met het gereedschap, in het reservewiel;
❒draai de bevestigingsschroef A-fig. 2
van de gereedschaphouder vast;
❒plaats de bekleding of de Cargobox
(indien aanwezig) terug in de bagage-
ruimte.
133-164 PUNTO POP 1ed NL 25/03/14 16:31 Pagina 139

140
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
NOODGE- VALLEN

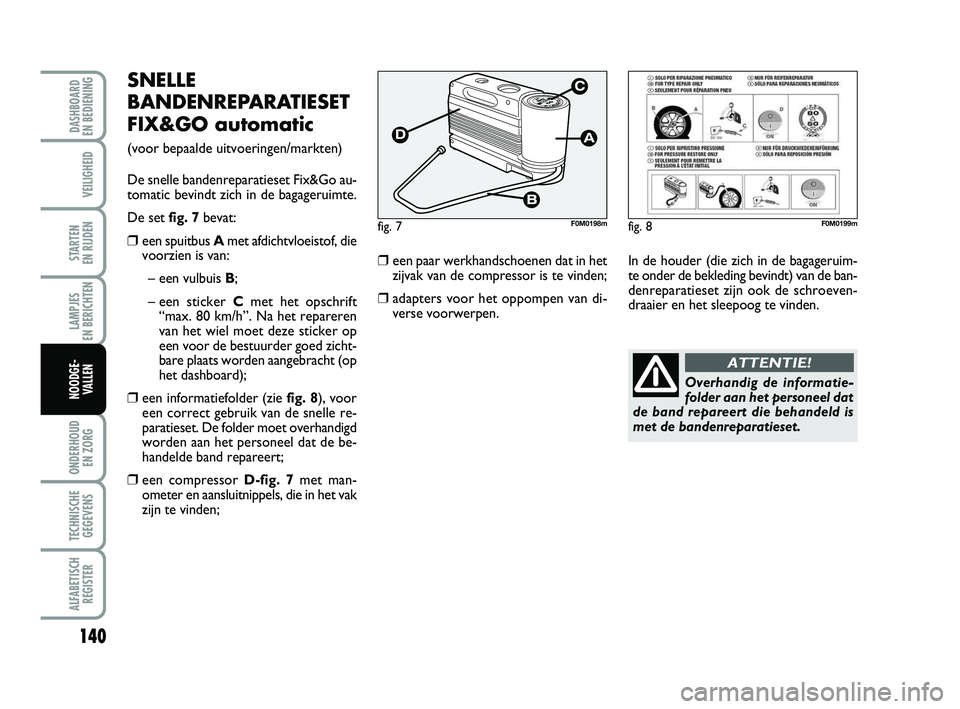

SNELLE
BANDENREPARATIESET
FIX&GO automatic
(voor bepaalde uitvoeringen/markten)
De snelle bandenreparatieset Fix&Go au-
tomatic bevindt zich in de bagageruimte.
De set fig. 7bevat:
❒een spuitbus A met afdichtvloeistof, die
voorzien is van:
– een vulbuis B;
– een sticker C met het opschrift
“max. 80 km/h”. Na het repareren
van het wiel moet deze sticker op
een voor de bestuurder goed zicht-
bare plaats worden aangebracht (op
het dashboard);
❒een informatiefolder (zie fig. 8), voor
een correct gebruik van de snelle re-
paratieset. De folder moet overhandigd
worden aan het personeel dat de be-
handelde band repareert;
❒een compressor D-fig. 7 met man-
ometer en aansluitnippels, die in het vak
zijn te vinden;
❒een paar werkhandschoenen dat in het zijvak van de compressor is te vinden;
❒adapters voor het oppompen van di-verse voorwerpen.
fig. 7F0M0198m
In de houder (die zich in de bagageruim-
te onder de bekleding bevindt) van de ban-
denreparatieset zijn ook de schroeven-
draaier en het sleepoog te vinden.
fig. 8F0M0199m
Overhandig de informatie-
folder aan het personeel dat
de band repareert die behandeld is
met de bandenreparatieset.
ATTENTIE!
133-164 PUNTO POP 1ed NL 25/03/14 16:31 Pagina 140

141
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
NOODGE- VALLEN

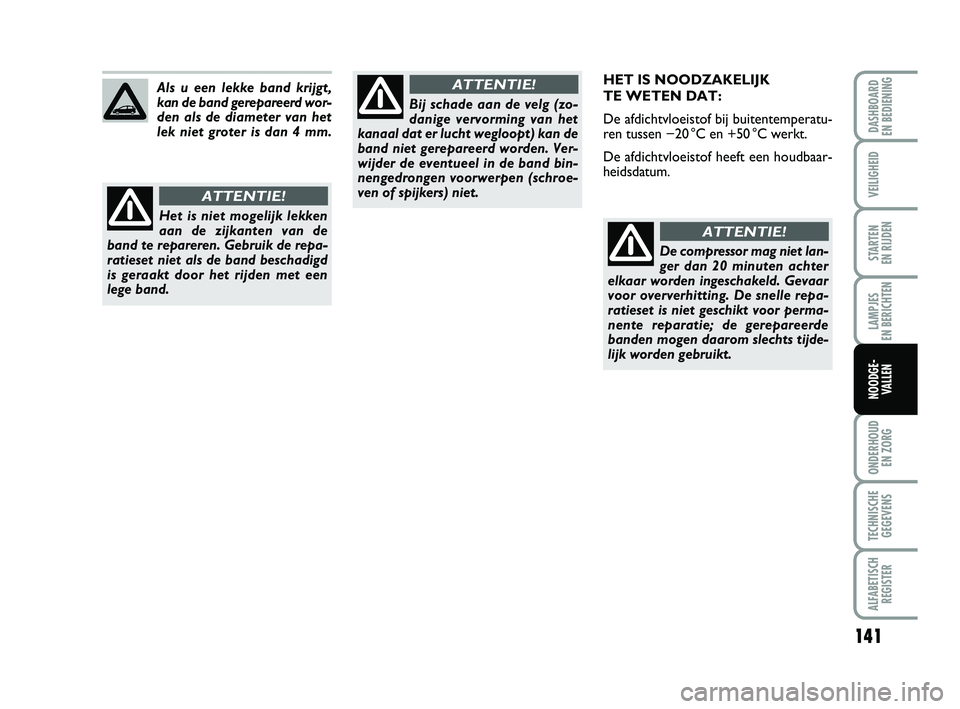

HET IS NOODZAKELIJK
TE WETEN DAT:
De afdichtvloeistof bij buitentemperatu-
ren tussen −20 °C en +50 °C werkt.
De afdichtvloeistof heeft een houdbaar-
heidsdatum.
De compressor mag niet lan-
ger dan 20 minuten achter
elkaar worden ingeschakeld. Gevaar
voor oververhitting. De snelle repa-
ratieset is niet geschikt voor perma-
nente reparatie; de gerepareerde
banden mogen daarom slechts tijde-
lijk worden gebruikt.
ATTENTIE!
Als u een lekke band krijgt,
kan de band gerepareerd wor-
den als de diameter van het
lek niet groter is dan 4 mm.
Het is niet mogelijk lekken
aan de zijkanten van de
band te repareren. Gebruik de repa-
ratieset niet als de band beschadigd
is geraakt door het rijden met een
lege band.
ATTENTIE!
Bij schade aan de velg (zo-
danige vervorming van het
kanaal dat er lucht wegloopt) kan de
band niet gerepareerd worden. Ver-
wijder de eventueel in de band bin-
nengedrongen voorwerpen (schroe-
ven of spijkers) niet.
ATTENTIE!
133-164 PUNTO POP 1ed NL 25/03/14 16:31 Pagina 141

142
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
NOODGE- VALLEN

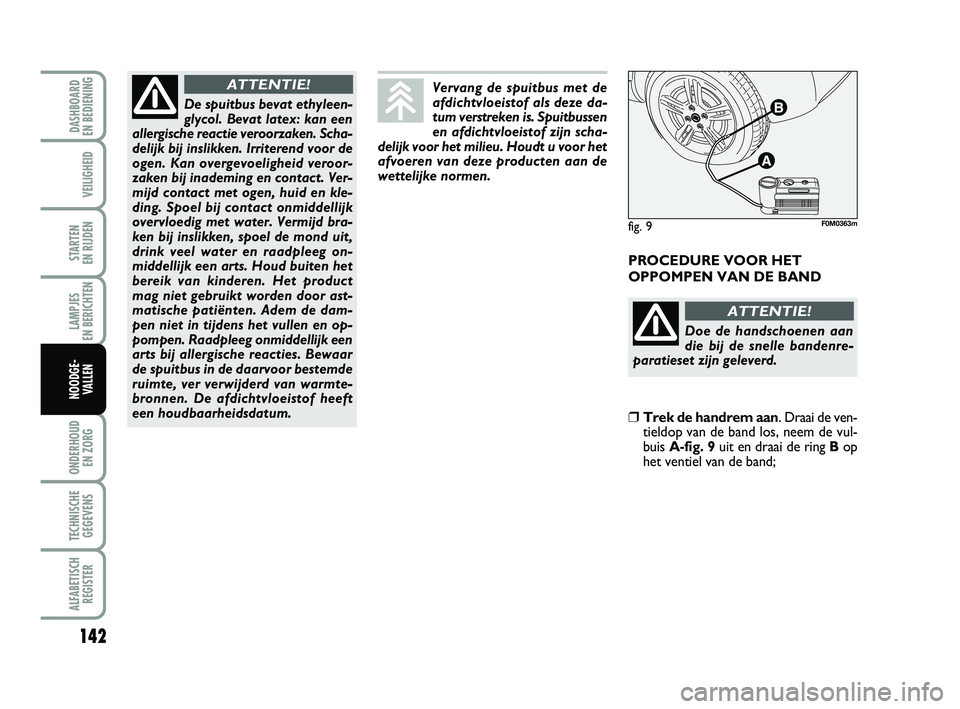

PROCEDURE VOOR HET
OPPOMPEN VAN DE BAND
De spuitbus bevat ethyleen-
glycol. Bevat latex: kan een
allergische reactie veroorzaken. Scha-
delijk bij inslikken. Irriterend voor de
ogen. Kan overgevoeligheid veroor-
zaken bij inademing en contact. Ver-
mijd contact met ogen, huid en kle-
ding. Spoel bij contact onmiddellijk
overvloedig met water. Vermijd bra-
ken bij inslikken, spoel de mond uit,
drink veel water en raadpleeg on-
middellijk een arts. Houd buiten het
bereik van kinderen. Het product
mag niet gebruikt worden door ast-
matische patiënten. Adem de dam-
pen niet in tijdens het vullen en op-
pompen. Raadpleeg onmiddellijk een
arts bij allergische reacties. Bewaar
de spuitbus in de daarvoor bestemde
ruimte, ver verwijderd van warmte-
bronnen. De afdichtvloeistof heeft
een houdbaarheidsdatum.
ATTENTIE!Vervang de spuitbus met de
afdichtvloeistof als deze da-
tum verstreken is. Spuitbussen
en afdichtvloeistof zijn scha-
delijk voor het milieu. Houdt u voor het
afvoeren van deze producten aan de
wettelijke normen.
Doe de handschoenen aan
die bij de snelle bandenre-
paratieset zijn geleverd.
ATTENTIE!
❒Trek de handrem aan . Draai de ven-
tieldop van de band los, neem de vul-
buis A-fig. 9 uit en draai de ring B op
het ventiel van de band;
fig. 9F0M0363m
133-164 PUNTO POP 1ed NL 25/03/14 16:31 Pagina 142

143
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
NOODGE- VALLEN
❒controleer of de schakelaar D-fig. 10
van de compressor in stand 0 (uitge-
schakeld) staat, start de motor, steek
de stekker E-fig. 11 in de dichtstbij-
zijnde contactdoos en schakel de com-
pressor in door schakelaar D-fig. 10
in stand I (ingeschakeld) te zetten.
Pomp de band op tot de juiste ban-
denspanning is bereikt (zie de paragraaf
“Bandenspanning” in het hoofdstuk
“Technische gegevens”). Controleer de bandenspanning op de
manometer
F-fig. 10. Voor een nauw-
keurige aflezing moet de compressor
worden uitgeschakeld;
❒als u er niet in slaagt binnen 5 minuten de bandenspanning op ten minste
1,5 bar te krijgen, koppel dan de com-
pressor los van het ventiel en de con-
tactdoos en verplaats vervolgens de au-
to ongeveer 10 meter naar voren of
naar achteren, zodat de afdichtvloeistof
in de band verdeeld wordt; pomp de
band vervolgens weer op;
❒als u er ook dan niet in slaagt om, bin-nen 5 minuten na inschakeling van de
compressor, de spanning op ten minste
1,8 bar te brengen, mag niet verder
worden gereden, omdat de band te erg
beschadigd is en de reparatieset de ver-
eiste wegligging niet kan garanderen;
wendt u tot het Fiat Servicenetwerk;
❒als de band op de juiste spanning is ge-bracht (zie de paragraaf “Bandenspan-
ning” in het hoofdstuk “Technische ge-
gevens”), vertrek dan onmiddellijk;
fig. 10F0M0202m
fig. 11F0M0203m
fig. 12F0M0364m
Plaats de sticker op een voor
de bestuurder goed zichtba-
re plaats om aan te geven dat de
band behandeld is met de snelle ban-
denreparatieset. Rijd voorzichtig
vooral in bochten. Rijd niet harder
dan 80 km/h. Vermijd bruusk accele-
reren en remmen.
ATTENTIE!
❒stop na ongeveer 10 minuten en con- troleer opnieuw de bandenspanning;
vergeet niet de handrem aan te
trekken;
Als de bandenspanning on-
der 1,8 bar is gedaald, mag
niet verder worden gereden: de snel-
le reparatieset Fix&Go automatic
kan de vereiste wegligging niet ga-
randeren omdat de band te erg
beschadigd is. Wendt u tot het Fiat
Servicenetwerk.
ATTENTIE!
133-164 PUNTO POP 1ed NL 25/03/14 16:31 Pagina 143

144
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
NOODGE- VALLEN

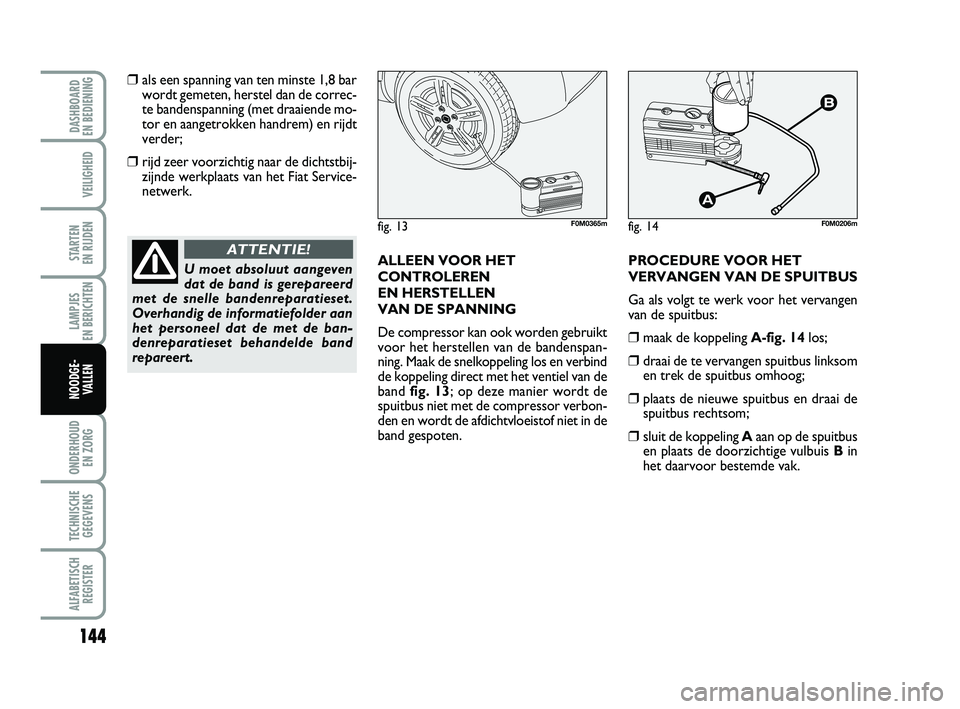

❒als een spanning van ten minste 1,8 barwordt gemeten, herstel dan de correc-
te bandenspanning (met draaiende mo-
tor en aangetrokken handrem) en rijdt
verder;
❒rijd zeer voorzichtig naar de dichtstbij-zijnde werkplaats van het Fiat Service-
netwerk.
ALLEEN VOOR HET
CONTROLEREN
EN HERSTELLEN
VAN DE SPANNING
De compressor kan ook worden gebruikt
voor het herstellen van de bandenspan-
ning. Maak de snelkoppeling los en verbind
de koppeling direct met het ventiel van de
band fig. 13; op deze manier wordt de
spuitbus niet met de compressor verbon-
den en wordt de afdichtvloeistof niet in de
band gespoten. PROCEDURE VOOR HET
VERVANGEN VAN DE SPUITBUS
Ga als volgt te werk voor het vervangen
van de spuitbus:
❒maak de koppeling
A-fig. 14los;
❒draai de te vervangen spuitbus linksom
en trek de spuitbus omhoog;
❒plaats de nieuwe spuitbus en draai despuitbus rechtsom;
❒sluit de koppeling Aaan op de spuitbus
en plaats de doorzichtige vulbuis Bin
het daarvoor bestemde vak.
U moet absoluut aangeven
dat de band is gerepareerd
met de snelle bandenreparatieset.
Overhandig de informatiefolder aan
het personeel dat de met de ban-
denreparatieset behandelde band
repareert.
ATTENTIE!
fig. 13F0M0365mfig. 14F0M0206m
133-164 PUNTO POP 1ed NL 25/03/14 16:31 Pagina 144

145
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
NOODGE- VALLEN

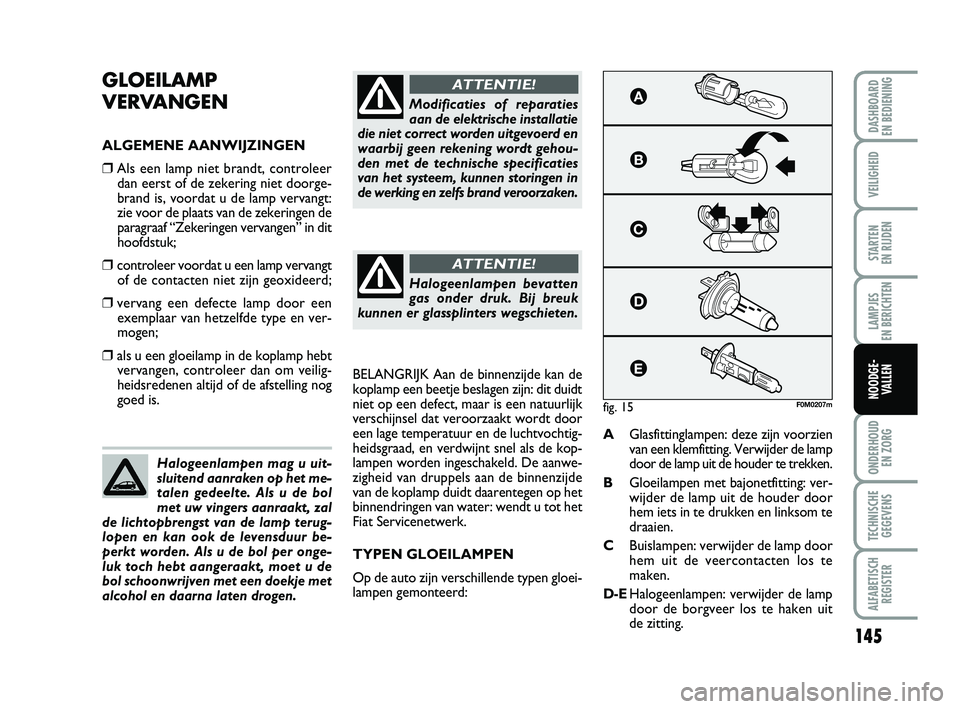

GLOEILAMP
VERVANGEN
ALGEMENE AANWIJZINGEN
❒Als een lamp niet brandt, controleerdan eerst of de zekering niet doorge-
brand is, voordat u de lamp vervangt:
zie voor de plaats van de zekeringen de
paragraaf “Zekeringen vervangen” in dit
hoofdstuk;
❒controleer voordat u een lamp vervangtof de contacten niet zijn geoxideerd;
❒vervang een defecte lamp door eenexemplaar van hetzelfde type en ver-
mogen;
❒als u een gloeilamp in de koplamp hebtvervangen, controleer dan om veilig-
heidsredenen altijd of de afstelling nog
goed is. BELANGRIJK Aan de binnenzijde kan de
koplamp een beetje beslagen zijn: dit duidt
niet op een defect, maar is een natuurlijk
verschijnsel dat veroorzaakt wordt door
een lage temperatuur en de luchtvochtig-
heidsgraad, en verdwijnt snel als de kop-
lampen worden ingeschakeld. De aanwe-
zigheid van druppels aan de binnenzijde
van de koplamp duidt daarentegen op het
binnendringen van water: wendt u tot het
Fiat Servicenetwerk.
TYPEN GLOEILAMPEN
Op de auto zijn verschillende typen gloei-
lampen gemonteerd: A
Glasfittinglampen: deze zijn voorzien
van een klemfitting. Verwijder de lamp
door de lamp uit de houder te trekken.
B
Gloeilampen met bajonetfitting: ver-
wijder de lamp uit de houder door
hem iets in te drukken en linksom te
draaien.
C Buislampen: verwijder de lamp door
hem uit de veercontacten los te
maken.
D-EHalogeenlampen: verwijder de lamp
door de borgveer los te haken uit
de zitting.
Halogeenlampen mag u uit-
sluitend aanraken op het me-
talen gedeelte. Als u de bol
met uw vingers aanraakt, zal
de lichtopbrengst van de lamp terug-
lopen en kan ook de levensduur be-
perkt worden. Als u de bol per onge-
luk toch hebt aangeraakt, moet u de
bol schoonwrijven met een doekje met
alcohol en daarna laten drogen.
Modificaties of reparaties
aan de elektrische installatie
die niet correct worden uitgevoerd en
waarbij geen rekening wordt gehou-
den met de technische specificaties
van het systeem, kunnen storingen in
de werking en zelfs brand veroorzaken.
ATTENTIE!
Halogeenlampen bevatten
gas onder druk. Bij breuk
kunnen er glassplinters wegschieten.
ATTENTIE!
fig. 15F0M0207m
133-164 PUNTO POP 1ed NL 25/03/14 16:31 Pagina 145

146
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
NOODGE- VALLEN

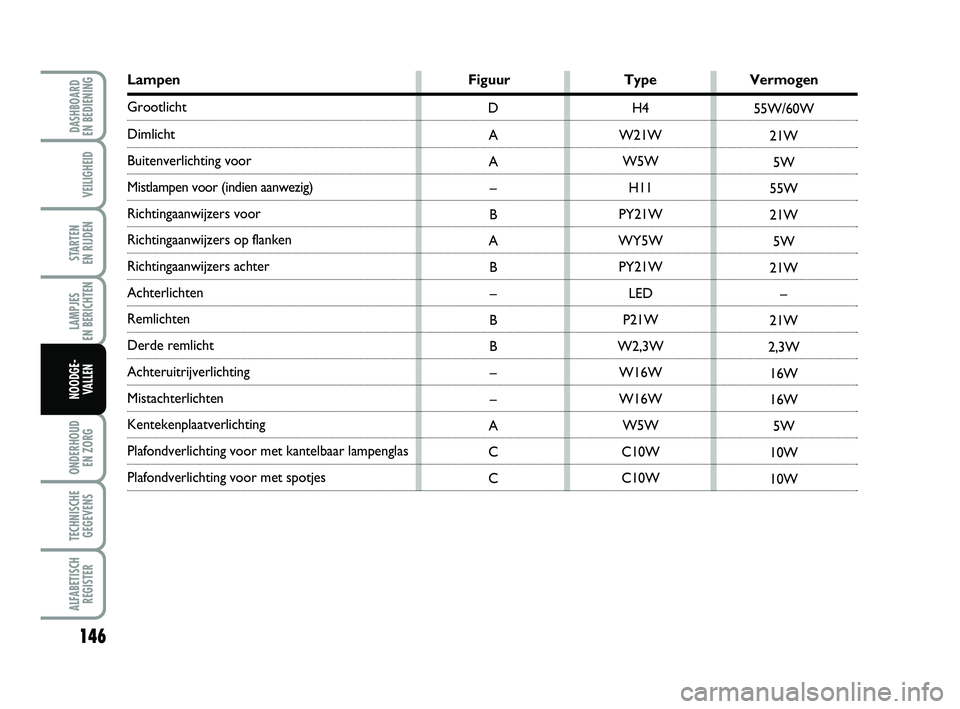

Lampen FiguurTypeVermogen
Grootlicht
Dimlicht
Buitenverlichting voor
Mistlampen voor (indien aanwezig)
Richtingaanwijzers voor
Richtingaanwijzers op flanken
Richtingaanwijzers achter
Achterlichten
Remlichten
Derde remlicht
Achteruitrijverlichting
Mistachterlichten
Kentekenplaatverlichting
Plafondverlichting voor met kantelbaar lampenglas
Plafondverlichting voor met spotjes H4
W21W W5W H11
PY21W
WY5W PY21W LED
P21W
W2,3W W16W
W16W W5W
C10W
C10W
D
A
A –
B
A B–
B
B –
–
A
C
C 55W/60W
21W5W
55W
21W 5W
21W –
21W
2,3W 16W
16W 5W
10W
10W
133-164 PUNTO POP 1ed NL 25/03/14 16:31 Pagina 146
