ZEKERINGENTABEL
Zekeringenkast op dashboard fig. 36
VERBRUIKERS ZEKERING AMPÈRE
Dimlicht links
Dimlicht links, koplampverstelling
Koplampafstelling
Voeding INT/A voor relaisspoelen in zekeringenkast motorruimte
en relaisspoelen in regeleenheid body computer
Plafondlampje voor, plafondlampje achter (VAN-uitvoering)
+ Accu voor voeding EOBD-diagnosestekker, sirene diefstalalarm, autoradi\
o,
Blue&Me™-regeleenheid.
INT-voeding voor instrumentenpaneel, rempedaalschakelaar (N.O.-contact)\
,
derde remlicht
Slotmotoren portiervergrendeling, “dead lock”-actuatoren, motor
achterklepontgrendeling
Ruitensproeier-/achterruitsproeierpomp
Motor ruitbediening in voorportier bestuurderszijde
Motor ruitbediening in voorportier passagierszijde
INT-voeding voor verlichting bedieningspanelen, elektrische buitenspiege\
lverstelling,
regeleenheid opendak, infotelematica-aansluiting my-port
Instrumentenpaneel
INT-voeding voor rempedaalschakelaar (N.C.-contact),
koppelingspedaalschakelaar, interieurverwarming, Blue&Me™-regeleenheid,
inbouwvoorbereiding autoradio, voltage-stabilizer, achteruitrijlicht in \
achterbumper,
waterdetectiesensor in brandstoffilter, voorgloeiregeleenheid, luchtkwan\
tummeter,
sensor in rembekrachtiger, relaisspoelen in zekeringenkast motorruimte
(*) Zekering alleen aanwezig op enkele versies.
133-164 PUNTO POP 1ed NL 25/03/14 16:32 Pagina 157

158
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
NOODGE- VALLEN

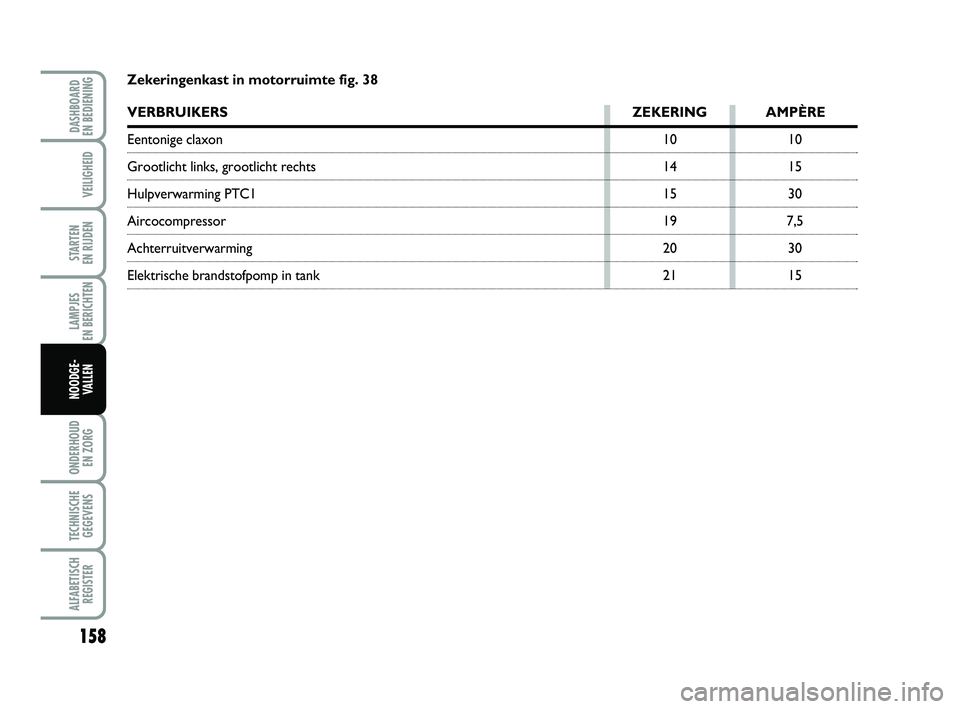

Zekeringenkast in motorruimte fig. 38
VERBRUIKERS ZEKERING AMPÈRE
Eentonige claxon
Grootlicht links, grootlicht rechts
Hulpverwarming PTC1
Aircocompressor
Achterruitverwarming
Elektrische brandstofpomp in tank 10
14
15
19
20
21
10
15
30
7,5 30
15
133-164 PUNTO POP 1ed NL 25/03/14 16:32 Pagina 158

159
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
NOODGE- VALLEN
15
7,5 –
15 5
7,5
30
84
85
86
87
88
VERBRUIKERS
ZEKERING AMPÈRE
Mistlamp links, mistlamp rechts
Magneetkleppen voor methaanregeling CNG-systeem
Stekkerdoos (inbouwvoorbereiding)
Stekkerdoos interieur, aansteker
Accuconditiesensor
Spiegelverwarming bestuurderszijde, spiegelverwarming passagierszijde
133-164 PUNTO POP 1ed NL 25/03/14 16:32 Pagina 159

160
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
NOODGE- VALLEN
17
14
01
03
04
15
10
16
08
07
05
11
13
09
06
0220
7,5 –
–
–
–
20 –
10 –
15
20 –
10 –
–

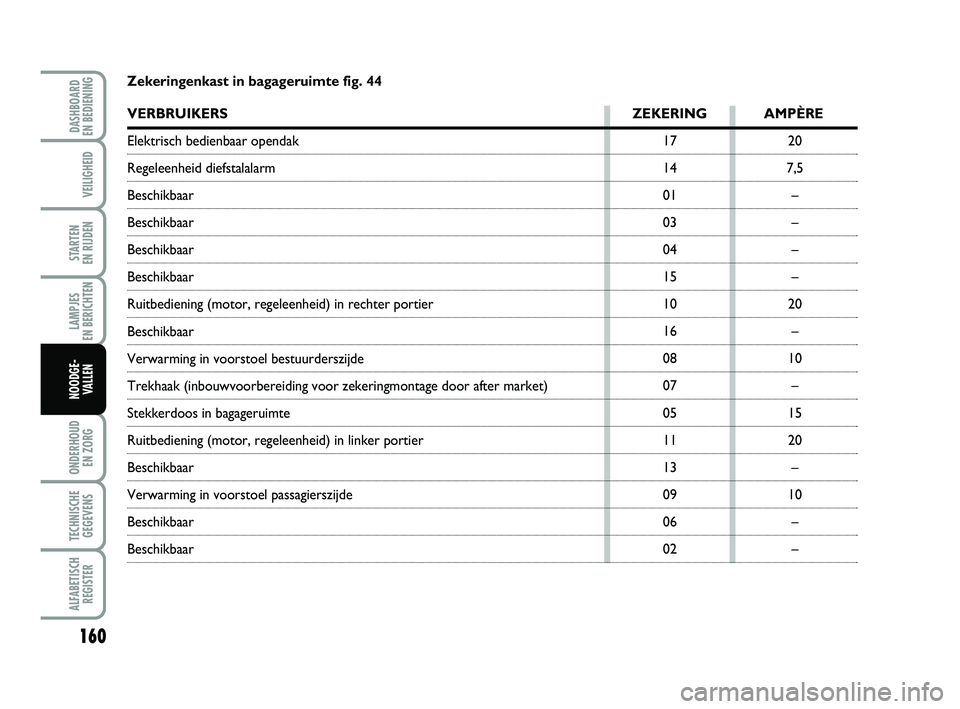

Zekeringenkast in bagageruimte fig. 44
VERBRUIKERS
ZEKERING AMPÈRE
Elektrisch bedienbaar opendak
Regeleenheid diefstalalarm
Beschikbaar
Beschikbaar
Beschikbaar
Beschikbaar
Ruitbediening (motor, regeleenheid) in rechter portier
Beschikbaar
Verwarming in voorstoel bestuurderszijde
Trekhaak (inbouwvoorbereiding voor zekeringmontage door after market)
Stekkerdoos in bagageruimte
Ruitbediening (motor, regeleenheid) in linker portier
Beschikbaar
Verwarming in voorstoel passagierszijde
Beschikbaar
Beschikbaar
133-164 PUNTO POP 1ed NL 25/03/14 16:32 Pagina 160

161
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
NOODGE- VALLEN
ACCU OPLADEN
BELANGRIJK De beschrijving voor het
opladen van de accu dient slechts ter in-
formatie. Wendt u bij voorkeur tot het
Fiat Servicenetwerk om deze werkzaam-
heden uit te laten voeren.
BELANGRIJK Nadat de contactslot naar
STOP is gedraaid en het bestuurderspor-
tier is gesloten, minstens een minuut wach-
ten voordat u de elektrische voeding van
de accu loskoppelt en vervolgens weer aan-
sluit.
We raden u aan de accu langzaam en met
een lage stroomsterkte (ampèrage) gedu-
rende ca. 24 uur op te laden. Als u de ac-
cu snel oplaadt met een hoge stroom-
sterkte, kan de accu worden beschadigd. UITVOERINGEN ZONDER
Start&Stop fig. 41
Ga voor het opladen als volgt te werk:
maak de B-klem - fig. 41
los van de min-
pool Avan de accu; sluit op de polen van
de accu de kabels van het laadapparaat aan,
let goed o de polariteit; schakel het laad-
apparaat in; als het opladen voltooid is,
eerst het apparaat uitschakelen en dan los-
koppelen van de accu; sluit de B-klem
weer aan op de minpool A van de accu.
fig. 41F0M0625m
133-164 PUNTO POP 1ed NL 25/03/14 16:32 Pagina 161

162
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
NOODGE- VALLEN
Probeer een bevroren accu
niet op te laden: eerst moet
de accu ontdooid worden, anders
loopt u het risico dat de accu ontploft.
Als de accu bevroren is geweest, moet
door deskundig personeel worden ge-
controleerd of de cellen niet bescha-
digd zijn en of de bak geen scheuren
vertoont, waardoor de giftige en
corrosieve vloeistof kan weglekken.
ATTENTIE!
De vloeistof in de accu is gif-
tig en corrosief. Vermijd het
contact met de huid en de ogen. Het
opladen van de accu moet worden
uitgevoerd in een goed geventileer-
de ruimte, ver verwijderd van open
vuur en vonkvormende apparaten:
brand- en ontploffingsgevaar.
ATTENTIE!VERSIES MET Start&Stop
SYSTEEM fig. 42
Ga als volgt te werk om het opladen, heel
voorzichtig, uit te voeren:
❒druk op knop A-fig. 42 om de stekker
B los te maken van de sensor Cvoor be-
waking van de accustatus (deze laatste zit
op de minpool van de accu zelf).
❒sluit de pluskabel ( +) van het laadappa-
raat aan op de pluspool ( +) van de accu;
❒sluit de minkabel (– ) van het laadapparaat
aan op de pen D van de minpool (– ) van
de accu;
❒schakel het laadapparaat in;
❒als het opladen voltooid is, eerst het ap- paraat uitschakelen voordat het losge-
koppeld wordt van de accu;
❒sluit de stekker Bweer aan de de sen-
sor Cvan de accu.
fig. 42F0M0661m
133-164 PUNTO POP 1ed NL 25/03/14 16:32 Pagina 162

163
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
NOODGE- VALLEN

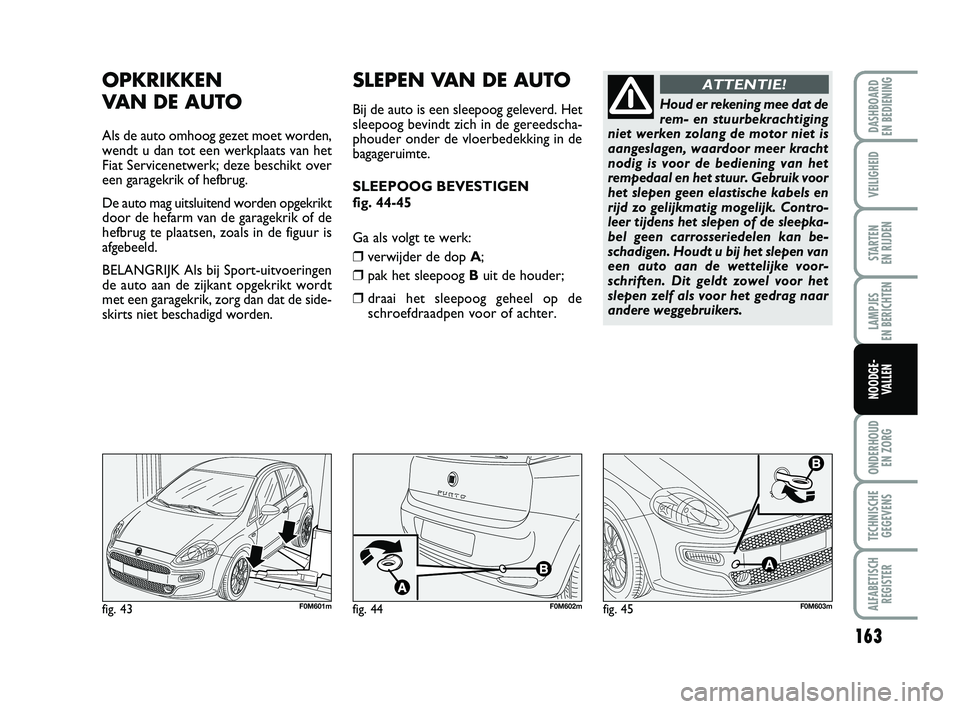

OPKRIKKEN
VAN DE AUTO
Als de auto omhoog gezet moet worden,
wendt u dan tot een werkplaats van het
Fiat Servicenetwerk; deze beschikt over
een garagekrik of hefbrug.
De auto mag uitsluitend worden opgekrikt
door de hefarm van de garagekrik of de
hefbrug te plaatsen, zoals in de figuur is
afgebeeld.
BELANGRIJK Als bij Sport-uitvoeringen
de auto aan de zijkant opgekrikt wordt
met een garagekrik, zorg dan dat de side-
skirts niet beschadigd worden.
SLEPEN VAN DE AUTO
Bij de auto is een sleepoog geleverd. Het
sleepoog bevindt zich in de gereedscha-
phouder onder de vloerbedekking in de
bagageruimte.
SLEEPOOG BEVESTIGEN
fig. 44-45
Ga als volgt te werk:
❒verwijder de dop A;
❒pak het sleepoog B uit de houder;
❒draai het sleepoog geheel op de
schroefdraadpen voor of achter.
Houd er rekening mee dat de
rem- en stuurbekrachtiging
niet werken zolang de motor niet is
aangeslagen, waardoor meer kracht
nodig is voor de bediening van het
rempedaal en het stuur. Gebruik voor
het slepen geen elastische kabels en
rijd zo gelijkmatig mogelijk. Contro-
leer tijdens het slepen of de sleepka-
bel geen carrosseriedelen kan be-
schadigen. Houdt u bij het slepen van
een auto aan de wettelijke voor-
schriften. Dit geldt zowel voor het
slepen zelf als voor het gedrag naar
andere weggebruikers.
ATTENTIE!
fig. 43F0M601mfig. 44F0M602mfig. 45F0M603m
133-164 PUNTO POP 1ed NL 25/03/14 16:32 Pagina 163

164
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
NOODGE- VALLEN
Start de motor niet als de
auto wordt gesleept.
ATTENTIE!
Maak de schroefdraad zorg-
vuldig schoon, voordat u het
sleepoog op de schroefdraadpen
draait. Controleer, voordat de auto
wordt gesleept, of het sleepoog tot te-
gen de aanslag op de schroefdraad-
pen is gedraaid.
ATTENTIE!
Schakel voordat de auto ge-
sleept wordt, het stuurslot
uit (zie de paragraaf “Start-/con-
tactslot” in het hoofdstuk “Dash-
board en bediening”). Houd er tijdens
het slepen rekening mee dat de rem-
en stuurbekrachtiging niet werken als
de motor niet draait, waardoor meer
kracht nodig is voor de bediening van
het rempedaal en het stuur. Gebruik
voor het slepen geen elastische ka-
bels en rijd zo gelijkmatig mogelijk.
Controleer tijdens het slepen of de
sleepkabel geen carrosseriedelen kan
beschadigen. Houdt u bij het slepen
van een auto aan de wettelijke voor-
schriften. Dit geldt zowel voor het
slepen zelf als voor het gedrag naar
andere weggebruikers.
ATTENTIE!
Het sleepoog voor en achter
mag uitsluitend worden ge-
bruikt voor pechgevallen op een vlak-
ke weg. Slepen, waarbij gebruik moet
worden gemaakt van een sleepver-
binding (sleepstang) die aan de wet-
telijke eisen voldoet, is toegestaan
over korte afstanden om de auto op
een vlakke weg te verplaatsen als
voorbereiding op transport m.b.v. een
afsleepauto of een autoambulance.
De sleepogen MOGEN NIET worden
gebruikt voor het slepen van het voer-
tuig buiten een vlakke weg of als er
obstakels aanwezig zijn en/of voor het
slepen met sleepkabels of andere
elastische materialen.
Naast bovenstaande voorwaarden
moeten de twee voertuigen (het sle-
pende en het gesleepte) tijdens het
slepen ook zo veel mogelijk in een
rechte lijn achter elkaar blijven.
ATTENTIE!
133-164 PUNTO POP 1ed NL 25/03/14 16:32 Pagina 164

165
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
ONDERHOUD EN ZORG
GEPROGRAMMEERD ONDERHOUD .......................... 166
GEPROGRAMMEERD ONDERHOUDSSCH EMA ...... 167
PERIODIEKE CONTROLES .............................................. 171
ZWAAR GEBRUIK VA N DE AUTO................................ 171
NIVEAUS CONTR OLEREN .............................................. 172
LUCHTFILTER ...................................................................... 177
POLLENFILTER .................................................................... 177
ACCU ........................................................................\
............. 177
WIELEN EN BAN DEN ....................................................... 179
RUBBER SLAN GEN ............................................................ 180
RUITENWISSERS/ACHTERRUITWISSER ...................... 180
CARROSSER IE .....................................................................\
. 182
INTERIEUR .......................................................................\
..... 184
O
O
N
N
D
D
E
E
R
R
H
H
O
O
U
U
D
D


E
E
N
N


Z
Z
O
O
R
R
G
G
165-184 PUNTO POP 1ed NL 07/04/14 09:51 Pagina 165

166
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
ONDERHOUD EN ZORG
Geprogrammeerde Onderhoudsbeurten
worden door alle werkplaatsen van het Fi-
at Servicenetwerk uitgevoerd op basis van
de vaste intervallen in tijd of kilome-
ters/mijlen.
Eventuele reparaties die nodig blijken tij-
dens het uitvoeren van de diverse inspec-
ties en controles van het geprogrammeerd
onderhoud, mogen uitsluitend worden uit-
gevoerd na toestemming van de klant. Als
de auto dikwijls gebruikt wordt voor het
trekken van aanhangers, dan moet een
korter interval tussen de onderhouds-
beurten worden aangehouden. BELANGRIJK
De servicebeurten van het Geprogram-
meerde Onderhoud zijn door de fabrikant
voorgeschreven. Het niet uitvoeren ervan
kan het vervallen van de garantie tot ge-
volg hebben.
Het is raadzaam het Fiat Servicenetwerk
onmiddellijk te informeren over eventu-
ele kleine defecten en niet te wachten tot
de volgende onderhoudsbeurt.
Voor versies uitgerust met speciale brand-
stoftoevoer en/of uitrustingsniveau (bijv.
LPG, Dualogic), in aanvulling op hetgeen
beschreven is in het volgende Gepro-
grammeerde Onderhoudsschema, de be-
treffende onderwerpen in de speciale sup-
plementen raadplegen. GEPROGRAMMEERD
ONDERHOUD
Juist onderhoud is essentieel voor een lan-
ge levensduur van de auto onder optima-
le omstandigheden.
Daarom heeft Fiat een reeks controles en
onderhoudsbeurten opgesteld die op vas-
te afstandsintervallen uitgevoerd moeten
worden en, voor bepaalde versies/mark-
ten, op vaste tijdsintervallen, zoals be-
schreven in het Geprogrammeerd On-
derhoudsschema.
Ongeacht het bovenstaande, is het altijd
noodzakelijk de aanwijzingen in het Ge-
programmeerd Onderhoudsschema zorg-
vuldig op te volgen (bijv. regelmatige con-
trole van de vloeistofniveaus, banden-
spanning, enz.).
165-184 PUNTO POP 1ed NL 07/04/14 09:51 Pagina 166
