FIAT PUNTO 2020 Instructieboek (in Dutch)

187
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
ALFABETISCHREGISTER
DASHBOARD
EN BEDIENING
TECHNISCHE GEGEVENS

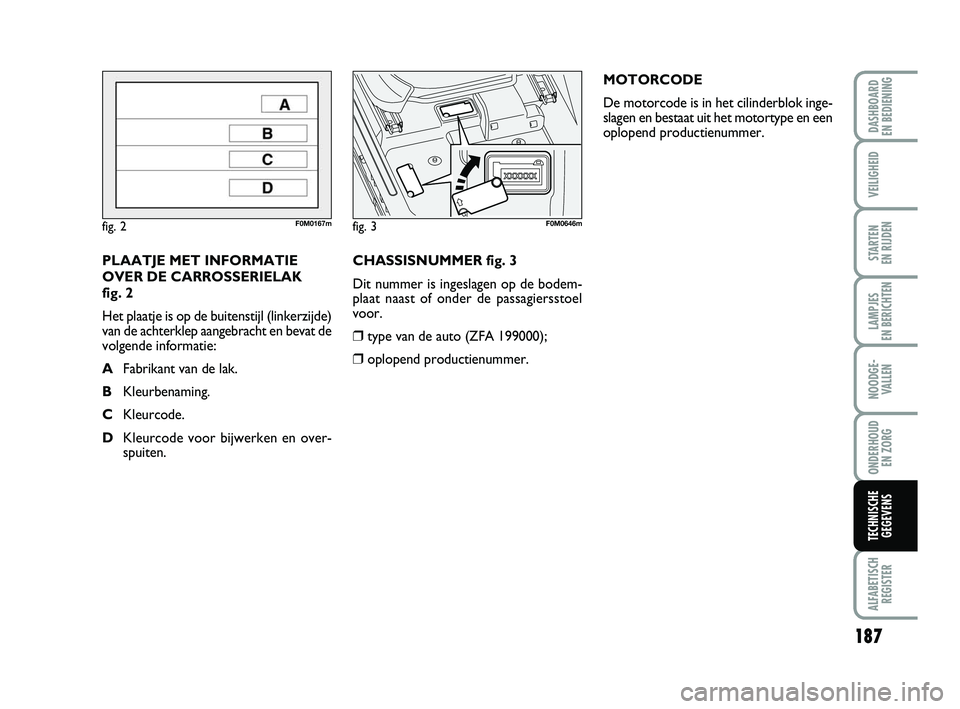

CHASSISNUMMER fig. 3
Dit nummer is ingeslagen op de bodem-
plaat naast of onder de passagiersstoel
voor.
❒type van de auto (ZFA 199000);
❒oplopend productienummer. MOTORCODE
De motorcode is in het cilinderblok inge-
slagen en bestaat uit het motortype en een
oplopend productienummer.
PLAATJE MET INFORMATIE
OVER DE CARROSSERIELAK
fig. 2
Het plaatje is op de buitenstijl (linkerzijde)
van de achterklep aangebracht en bevat de
volgende informatie:
A Fabrikant van de lak.
B Kleurbenaming.
C Kleurcode.
D Kleurcode voor bijwerken en over-
spuiten.
fig. 2F0M0167mfig. 3F0M0646m
185-206 PUNTO POP 1ed NL 03/04/14 10:51 Pagina 187

188
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
ALFABETISCHREGISTER
DASHBOARD
EN BEDIENING
TECHNISCHE GEGEVENS

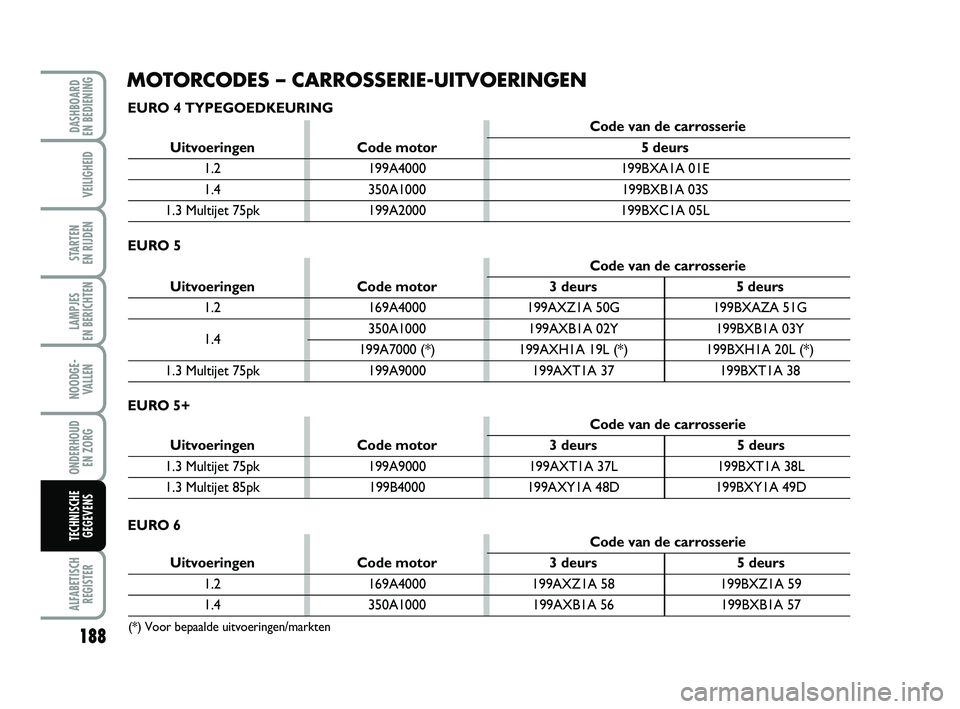

MOTORCODES – CARROSSERIE-UITVOERINGEN
EURO 4 TYPEGOEDKEURING
EURO 6
EURO 5+
Code van de carrosserie
Uitvoeringen Code motor 3 deurs5 deurs
1.2169A4000199AXZ1A 58 199BXZ1A 59
1.4350A1000 199AXB1A 56 199BXB1A 57
(*) Voor bepaalde uitvoeringen/markten
Code van de carrosserie
UitvoeringenCode motor 5 deurs
1.2199A4000 199BXA1A 01E
1.4350A1000 199BXB1A 03S
1.3 Multijet 75pk199A2000 199BXC1A 05L
Code van de carrosserie
UitvoeringenCode motor 3 deurs5 deurs
1.3 Multijet 75pk 199A9000199AXT1A 37L 199BXT1A 38L
1.3 Multijet 85pk 199B4000199AXY1A 48D 199BXY1A 49D
EURO 5
Code van de carrosserie
UitvoeringenCode motor 3 deurs5 deurs
1.2169A4000199AXZ1A 50G 199BXAZA 51G
350A1000199AXB1A 02Y 199BXB1A 03Y1.4
199A7000 (*) 199AXH1A 19L (*) 199BXH1A 20L (*)
1.3 Multijet 75pk 199A9000199AXT1A 37 199BXT1A 38
185-206 PUNTO POP 1ed NL 03/04/14 10:51 Pagina 188

189
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
ALFABETISCHREGISTER
DASHBOARD
EN BEDIENING
TECHNISCHE GEGEVENS

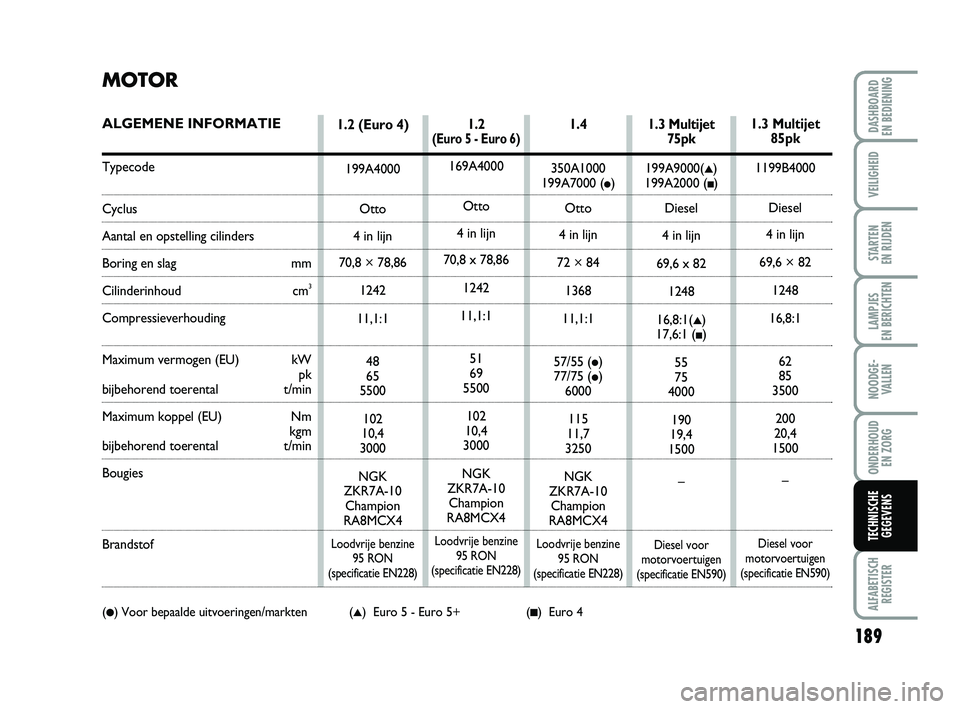

MOTOR
ALGEMENE INFORMATIE
Typecode
Cyclus
Aantal en opstelling cilinders
Boring en slag mm
Cilinderinhoud cm3
Compressieverhouding
Maximum vermogen (EU) kW
pk
bijbehorend toerental t/min
Maximum koppel (EU) Nmkgm
bijbehorend toerental t/min
Bougies
Brandstof
(●) Voor bepaalde uitvoeringen/markten (▲) Euro 5 - Euro 5+ (■) Euro 4
1.3 Multijet85pk
1199B4000
Diesel
4 in lijn
69,6 × 82 1248
16,8:1
62
85
3500
200
20,4
1500
–
Diesel voor
motorvoertuigen
(specificatie EN590)
1.4
350A1000
199A7000 (●)
Otto
4 in lijn
72 × 84 1368
11,1:1
57/55 (
●)
77/75 (●)
6000
115
11,7
3250
NGK
ZKR7A-10 Champion
RA8MCX4
Loodvrije benzine
95 RON
(specificatie EN228)
1.2 (Euro 4)
199A4000
Otto
4 in lijn
70,8 × 78,86
1242
11,1:1
48
65
5500
102
10,4
3000
NGK
ZKR7A-10 Champion
RA8MCX4
Loodvrije benzine
95 RON
(specificatie EN228)
1.2 (Euro 5 - Euro 6)
169A4000
Otto
4 in lijn
70,8 x 78,86
1242
11,1:1
51
69
5500
102
10,4
3000
NGK
ZKR7A-10 Champion
RA8MCX4
Loodvrije benzine
95 RON
(specificatie EN228)
1.3 Multijet 75pk
199A9000(▲)
199A2000 (■)
Diesel
4 in lijn
69,6 x 82 1248
16,8:1(
▲)
17,6:1 (
■)
55
75
4000
190
19,4
1500
–
Diesel voor
motorvoertuigen
(specificatie EN590)
185-206 PUNTO POP 1ed NL 03/04/14 10:51 Pagina 189

190
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
ALFABETISCHREGISTER
DASHBOARD
EN BEDIENING
TECHNISCHE GEGEVENS

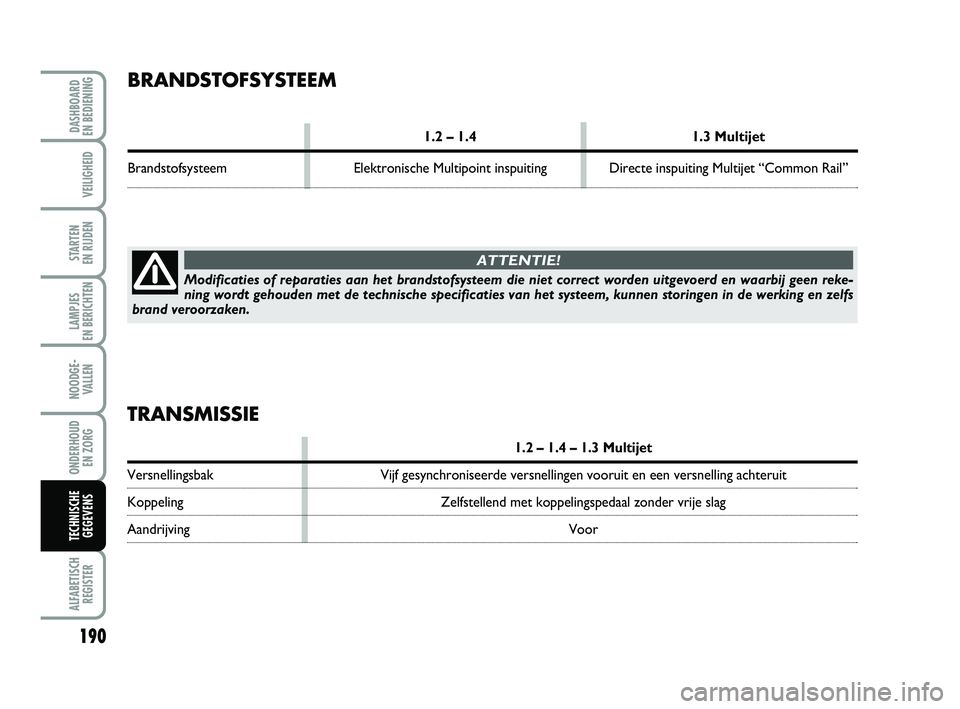

BRANDSTOFSYSTEEM
1.2 – 1.4 1.3 Multijet
Brandstofsysteem Elektronische Multipoint inspuiting Directe inspuiting Multijet “Common Rail”
Modificaties of reparaties aan het brandstofsysteem die niet correct wor\
den uitgevoerd en waarbij geen reke-
ning wordt gehouden met de technische specificaties van het systeem, kun\
nen storingen in de werking en zelfs
brand veroorzaken.
ATTENTIE!
TRANSMISSIE
1.2 – 1.4 – 1.3 Multijet
Versnellingsbak Vijf gesynchroniseerde versnellingen vooruit en een versnelling achterui\
t
Koppeling Zelfstellend met koppelingspedaal zonder vrije slag
Aandrijving Voor
185-206 PUNTO POP 1ed NL 03/04/14 10:51 Pagina 190

191
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
ALFABETISCHREGISTER
DASHBOARD
EN BEDIENING
TECHNISCHE GEGEVENS

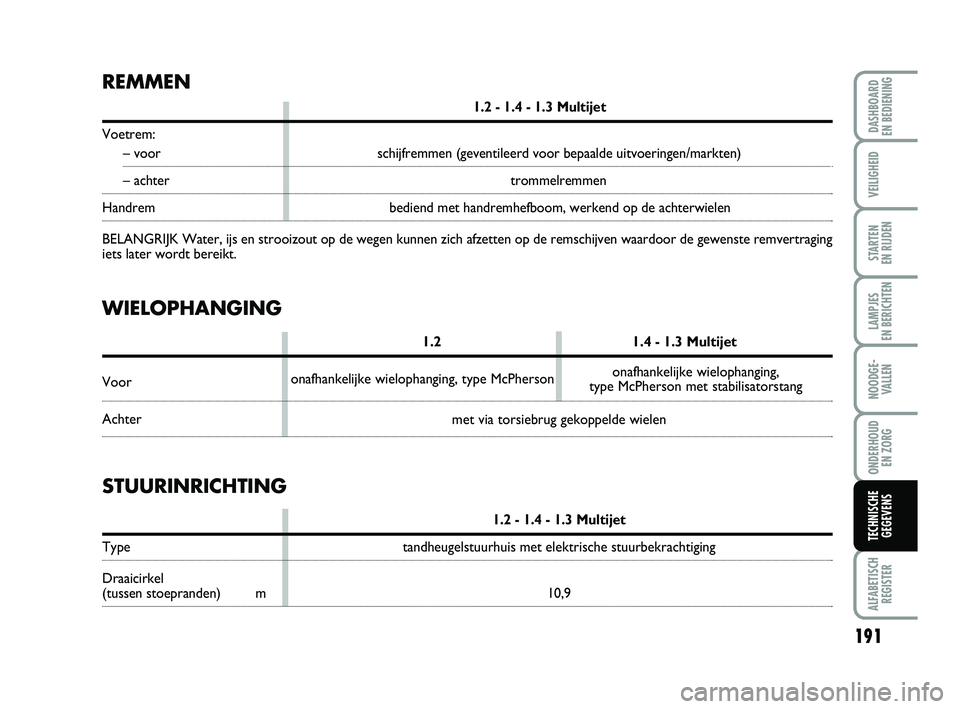

REMMEN
1.2 - 1.4 - 1.3 Multijet
Voetrem:
– voor schijfremmen (geventileerd voor bepaalde uitvoeringen/markten)
– achter trommelremmen
Handrembediend met handremhefboom, werkend op de achterwielen
BELANGRIJK Water, ijs en strooizout op de wegen kunnen zich afzetten op \
de remschijven waardoor de gewenste remvertraging
iets later wordt bereikt.
STUURINRICHTING
1.2 - 1.4 - 1.3 Multijet
Type tandheugelstuurhuis met elektrische stuurbekrachtiging
Draaicirkel
(tussen stoepranden) m 10,9
met via torsiebrug gekoppelde wielen
WIELOPHANGING
1.2
1.4 - 1.3 Multijet
Voor
Achter onafhankelijke wielophanging, type McPherson
onafhankelijke wielophanging,
type McPherson met stabilisatorstang
185-206 PUNTO POP 1ed NL 03/04/14 10:51 Pagina 191

192
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
ALFABETISCHREGISTER
DASHBOARD
EN BEDIENING
TECHNISCHE GEGEVENS
Snelheidsindex
Q = max. 160 km/h.
R = max. 170 km/h.
S = max. 180 km/h.
T = max. 190 km/h.
U = max. 200 km/h.
H = max. 210 km/h.
V = max. 240 km/h.
Snelheidsindex voor winterbanden
QM + S = max. 160 km/h.
TM + S = max. 190 km/h.

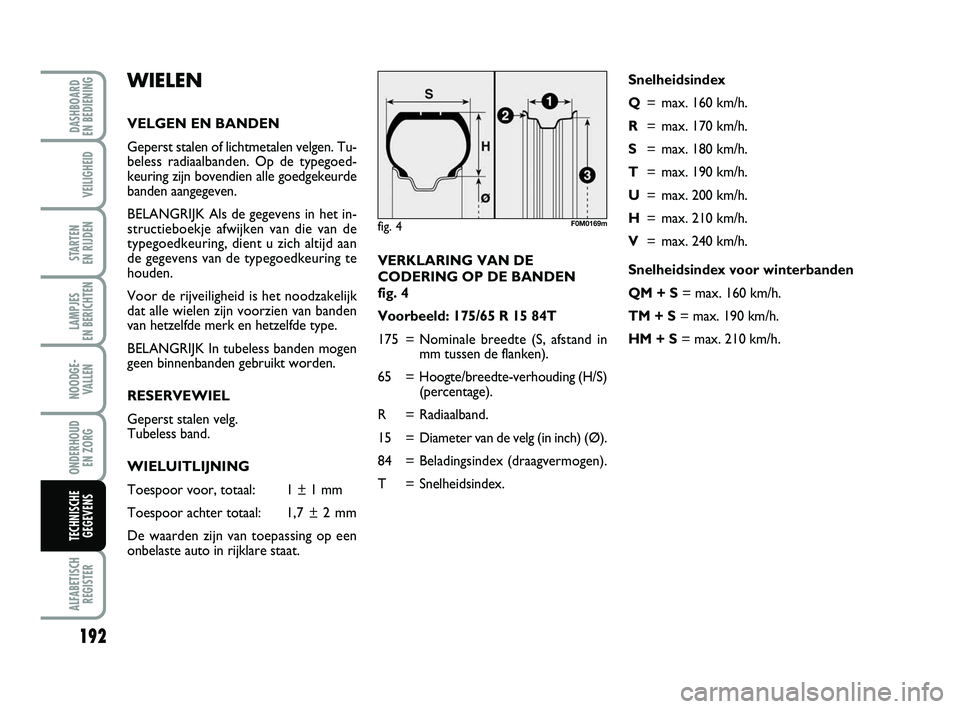

HM + S = max. 210 km/h.WIELEN
VELGEN EN BANDEN
Geperst stalen of lichtmetalen velgen. Tu-
beless radiaalbanden. Op de typegoed-
keuring zijn bovendien alle goedgekeurde
banden aangegeven.
BELANGRIJK Als de gegevens in het in-
structieboekje afwijken van die van de
typegoedkeuring, dient u zich altijd aan
de gegevens van de typegoedkeuring te
houden.
Voor de rijveiligheid is het noodzakelijk
dat alle wielen zijn voorzien van banden
van hetzelfde merk en hetzelfde type.
BELANGRIJK In tubeless banden mogen
geen binnenbanden gebruikt worden.
RESERVEWIEL
Geperst stalen velg.
Tubeless band.
WIELUITLIJNING
Toespoor voor, totaal: 1 ± 1 mm
Toespoor achter totaal: 1,7 ± 2 mm
De waarden zijn van toepassing op een
onbelaste auto in rijklare staat.
fig. 4F0M0169m
VERKLARING VAN DE
CODERING OP DE BANDEN
fig. 4
Voorbeeld: 175/65 R 15 84T
175 = Nominale breedte (S, afstand in mm tussen de flanken).
65 = Hoogte/breedte-verhouding (H/S) (percentage).
R = Radiaalband.
15 = Diameter van de velg (in inch) (Ø).
84 = Beladingsindex (draagvermogen).
T = Snelheidsindex.
185-206 PUNTO POP 1ed NL 03/04/14 10:51 Pagina 192

193
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
ALFABETISCHREGISTER
DASHBOARD
EN BEDIENING
TECHNISCHE GEGEVENS

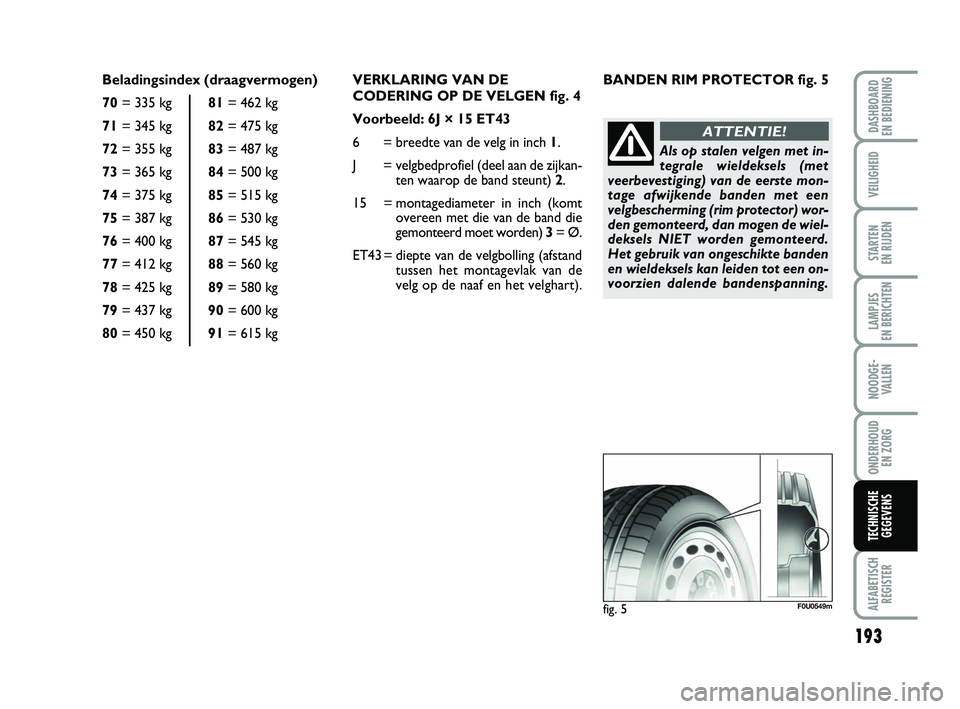

VERKLARING VAN DE
CODERING OP DE VELGEN fig. 4
Voorbeeld: 6J × 15 ET43
6 = breedte van de velg in inch 1.
J = velgbedprofiel (deel aan de zijkan- ten waarop de band steunt) 2.
15 = montagediameter in inch (komt overeen met die van de band die
gemonteerd moet worden) 3 = Ø.
ET43 = diepte van de velgbolling (afstand tussen het montagevlak van de
velg op de naaf en het velghart).
Beladingsindex (draagvermogen)
70
= 335 kg 81= 462 kg
71 = 345 kg 82= 475 kg
72 = 355 kg 83= 487 kg
73 = 365 kg 84= 500 kg
74 = 375 kg 85= 515 kg
75 = 387 kg 86= 530 kg
76 = 400 kg 87= 545 kg
77 = 412 kg 88= 560 kg
78 = 425 kg 89= 580 kg
79 = 437 kg 90= 600 kg
80 = 450 kg 91= 615 kg BANDEN RIM PROTECTOR fig. 5
Als op stalen velgen met in-
tegrale wieldeksels (met
veerbevestiging) van de eerste mon-
tage afwijkende banden met een
velgbescherming (rim protector) wor-
den gemonteerd, dan mogen de wiel-
deksels NIET worden gemonteerd.
Het gebruik van ongeschikte banden
en wieldeksels kan leiden tot een on-
voorzien dalende bandenspanning.
ATTENTIE!
fig. 5F0U0549m
185-206 PUNTO POP 1ed NL 03/04/14 10:51 Pagina 193

194
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
ALFABETISCHREGISTER
DASHBOARD
EN BEDIENING
TECHNISCHE GEGEVENS
175/65 R15 84T (M+S)
185/65 R15 88T (M+S)
185/65 R15 88T (M+S)
175/65 R15 84T
185/65 R15 88T
185/65 R15 88T
6J X 15'' - ET 43
175/65 R15 84T
185/65 R15 88T
6J X 15'' - ET 43
6J X 15'' - ET 43 ( ▲)
6J X 15'' - ET 43 ( ▲)
2,2 2,1
2,2 2,2
2,2 2,0
2,2 2,22,22,1
2,2 2,2
2,2 2,0
2,2 2,22,4
2,1
2,5 2,2
2,3 2,1
2,3 2,3
BANDENSPANNING IN KOUDE TOESTAND (bar)
Uitvoeringen 1.21.4 1.3 Multijet
Voor Achter Voor Achter Voor Achter
175/65 R15 84T
Bij gemiddelde belading
Volbeladen
185/65 R15 88T Bij gemiddelde belading
Volbeladen
Bij warme banden moet de bandenspanning 0,3 bar hoger zijn dan de voorge\
schreven waarde. Controleer de bandenspanning nogmaals als de
banden koud zijn.
Bij winterbanden moet de in de tabel aangegeven waarde van de standaard \
gemonteerde banden met 0,2 bar verhoogd worden.
Bij rijden met snelheden boven 160 km/h moet de bandenspanning worden ve\
rhoogd tot de waarden voor volle belading.
Uitvoering Velgen (*) Banden Noodreservewiel (ç)standaard winterband Velgmaat (*) Bandenmaat
1.2 - 1.4
1.3 Multijet 75pk
1.3 Multijet 85pk
(▲ ) OPT Lichtmetalen velg
(*) Steek van wielbouten 100 mm en wielbouten M12 × 1,5; gebruik uitsluit\
end wielen die voor deze auto zijn bestemd.
(
ç) Bij bepaalde uitrustingsniveaus heeft het noodreservewiel bandenmaat 175\
/65 R15 84T en velgmaat 6J×15"- ET43. In dit
geval hebben de 175/65 R15 84T banden dezelfde specificaties als het noo\
dreservewiel: de teksten en de aanwijzingen in de
paragraaf “Wiel verwisselen” hebben daarom betrekking op de banden\
met bandenmaat 175/65 R15 84T.
185-206 PUNTO POP 1ed NL 03/04/14 10:51 Pagina 194

195
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
ALFABETISCHREGISTER
DASHBOARD
EN BEDIENING
TECHNISCHE GEGEVENS
PRESTATIES
Maximaal bereikbare snelheid na de inrijperiode van de auto, in km/h.
1.2 (Euro 4) 1.2 (Euro 5) 1.2 (Euro 6) 1.4 1.3 Multijet 75pk 1.3 Multijet 85pk
155 156155165 165 172
185-206 PUNTO POP 1ed NL 03/04/14 10:51 Pagina 195

196
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
ALFABETISCHREGISTER
DASHBOARD
EN BEDIENING
TECHNISCHE GEGEVENS
AFMETINGEN
De afmetingen zijn aangegeven in mm
en hebben betrekking op een auto die is
uitgerust met standaard banden.
De hoogte heeft betrekking op een
onbelaste auto.
Inhoud bagageruimte
Inhoud bij onbeladen auto
(VDA-norm) ................................ 275 dm
3
Inhoud bij omgeklapte rugleuning
en zitting van achterbank ..........1030 dm3
F0M604m
fig. 6
Uitvoeringen A B C D E F G H3/5-deurs
1.2 - 1.4
1.3 Multijet4065 890 2510 665 1490 1473 1687 1466
BELANGRIJK Afhankelijk van de velg-/bandenmaat kunnen er kleine verschil\
len zijn in de maten.
185-206 PUNTO POP 1ed NL 03/04/14 10:51 Pagina 196
