FIAT SCUDO 2010 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

60
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ

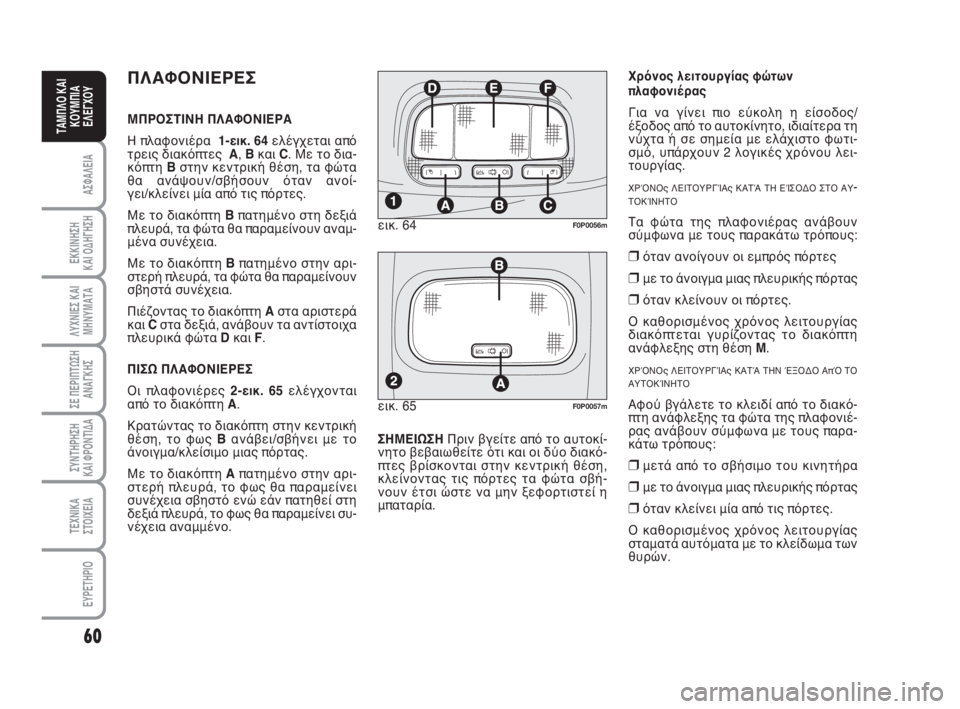

ΠΛΑΦΟΝΙΕΡΕΣ
ΜΠΡΟΣΤΙΝΗ ΠΛΑΦΟΝΙΕΡΑ
Η πλαφονιέρα 1-εικ. 64ελέγχεται από
τρεις διακόπτες A, Bκαι C. Με το δια-
κόπτη Bστην κεντρική θέση, τα φώτα
θα ανάψουν/σβήσουν όταν ανοί-
γει/κλείνει μία από τις πόρτες.
Με το διακόπτη Bπατημένο στη δεξιά
πλευρά, τα φώτα θα παραμείνουν αναμ-
μένα συνέχεια.
Με το διακόπτη Bπατημένο στην αρι-
στερή πλευρά, τα φώτα θα παραμείνουν
σβηστά συνέχεια.
Πιέζοντας το διακόπτη Aστα αριστερά
και Cστα δεξιά, ανάβουν τα αντίστοιχα
πλευρικά φώτα Dκαι F.
ΠΙΣΩ ΠΛΑΦΟΝΙΕΡΕΣ
Οι πλαφονιέρες 2-εικ. 65ελέγχονται
από το διακόπτη A.
Κρατώντας το διακόπτη στην κεντρική
θέση, το φως Bανάβει/σβήνει με το
άνοιγμα/κλείσιμο μιας πόρτας.
Με το διακόπτη Aπατημένο στην αρι-
στερή πλευρά, το φως θα παραμείνει
συνέχεια σβηστό ενώ εάν πατηθεί στη
δεξιά πλευρά, το φως θα παραμείνει συ-
νέχεια αναμμένο.ΣΗΜΕΙΩΣΗ Πριν βγείτε από το αυτοκί-
νητο βεβαιωθείτε ότι και οι δύο διακό-
πτες βρίσκονται στην κεντρική θέση,
κλείνοντας τις πόρτες τα φώτα σβή-
νουν έτσι ώστε να μην ξεφορτιστεί η
μπαταρία. εικ. 65
F0P0057m
Χρόνος λειτουργίας φώτων
πλαφονιέρας
Για να γίνει πιο εύκολη η είσοδος/
έξοδος από το αυτοκίνητο, ιδιαίτερα τη
νύχτα ή σε σημεία με ελάχιστο φωτι-
σμό, υπάρχουν 2 λογικές χρόνου λει-
τουργίας.
ΧΡΌΝΟς ΛΕΙΤΟΥΡΓΊΑς ΚΑΤΆ ΤΗ ΕΊΣΟΔΟ ΣΤΟ ΑΥ-ΤΟΚΊΝΗΤΟ
Τα φώτα της πλαφονιέρας ανάβουν
σύμφωνα με τους παρακάτω τρόπους:
❒όταν ανοίγουν οι εμπρός πόρτες
❒με το άνοιγμα μιας πλευρικής πόρτας
❒όταν κλείνουν οι πόρτες.
Ο καθορισμένος χρόνος λειτουργίας
διακόπτεται γυρίζοντας το διακόπτη
ανάφλεξης στη θέση M.
ΧΡΌΝΟς ΛΕΙΤΟΥΡΓΊΑς ΚΑΤΆ ΤΗΝ ΈΞΟΔΟ ΑπΌ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
Αφού βγάλετε το κλειδί από το διακό-
πτη ανάφλεξης τα φώτα της πλαφονιέ-
ρας ανάβουν σύμφωνα με τους παρα-
κάτω τρόπους:
❒μετά από το σβήσιμο του κινητήρα
❒με το άνοιγμα μιας πλευρικής πόρτας
❒όταν κλείνει μία από τις πόρτες.
Ο καθορισμένος χρόνος λειτουργίας
σταματά αυτόματα με το κλείδωμα των
θυρών. εικ. 64
F0P0056m
018-080 ScudoG9 GR:018-080 ScudoG9 GR 24-11-2008 13:24 Pagina 60

61
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
εικ. 66F0P0287m

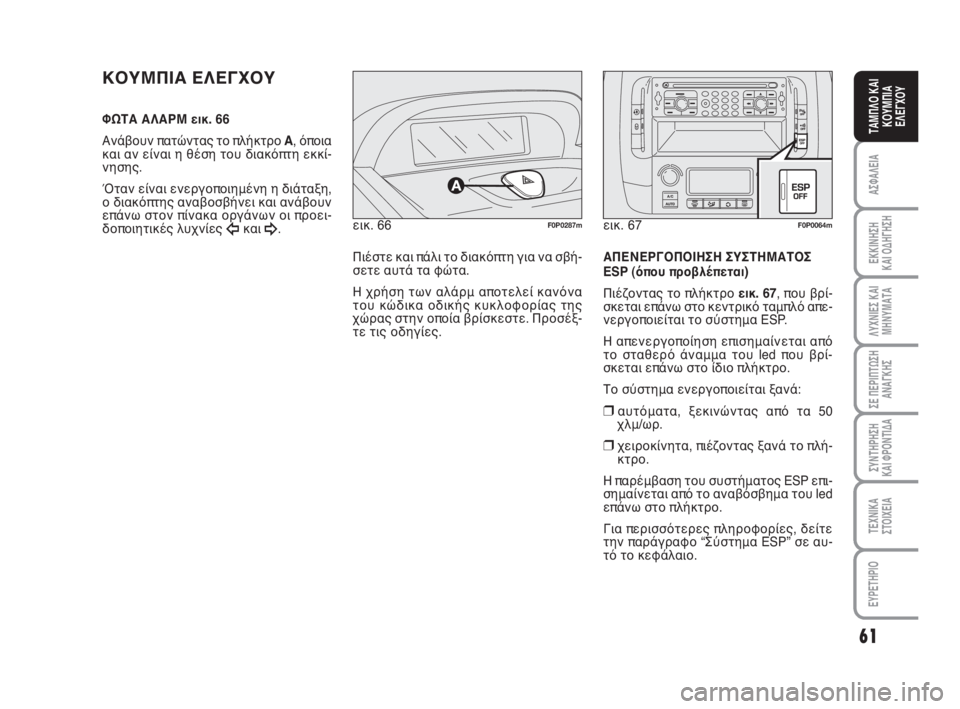

ΚΟΥΜΠΙΑ ΕΛΕΓΧΟΥ
ΦΩΤΑ ΑΛΑΡΜ εικ. 66
Ανάβουν πατώντας το πλήκτρο A, όποια
και αν είναι η θέση του διακόπτη εκκί-
νησης.
Όταν είναι ενεργοποιημένη η διάταξη,
ο διακόπτης αναβοσβήνει και ανάβουν
επάνω στον πίνακα οργάνων οι προει-
δοποιητικές λυχνίες
Îκαι ¥.
ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΣΥΣΤΗΜΑΤΟΣ
ESP (όπου προβλέπεται)
Πιέζοντας το πλήκτρο εικ. 67, που βρί-
σκεται επάνω στο κεντρικό ταμπλό απε-
νεργοποιείται το σύστημα ESP.
Η απενεργοποίηση επισημαίνεται από
το σταθερό άναμμα του led που βρί-
σκεται επάνω στο ίδιο πλήκτρο.
Το σύστημα ενεργοποιείται ξανά:
❒αυτόματα, ξεκινώντας από τα 50
χλμ/ωρ.
❒χειροκίνητα, πιέζοντας ξανά το πλή-
κτρο.
Η παρέμβαση του συστήματος ESP επι-
σημαίνεται από το αναβόσβημα του led
επάνω στο πλήκτρο.
Για περισσότερες πληροφορίες, δείτε
την παράγραφο “Σύστημα ESP” σε αυ-
τό το κεφάλαιο. εικ. 67
F0P0064m
Πιέστε και πάλι το διακόπτη για να σβή-
σετε αυτά τα φώτα.
Η χρήση των αλάρμ αποτελεί κανόνα
του κώδικα οδικής κυκλοφορίας της
χώρας στην οποία βρίσκεστε. Προσέξ-
τε τις οδηγίες.
018-080 ScudoG9 GR:018-080 ScudoG9 GR 24-11-2008 13:24 Pagina 61

62
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ

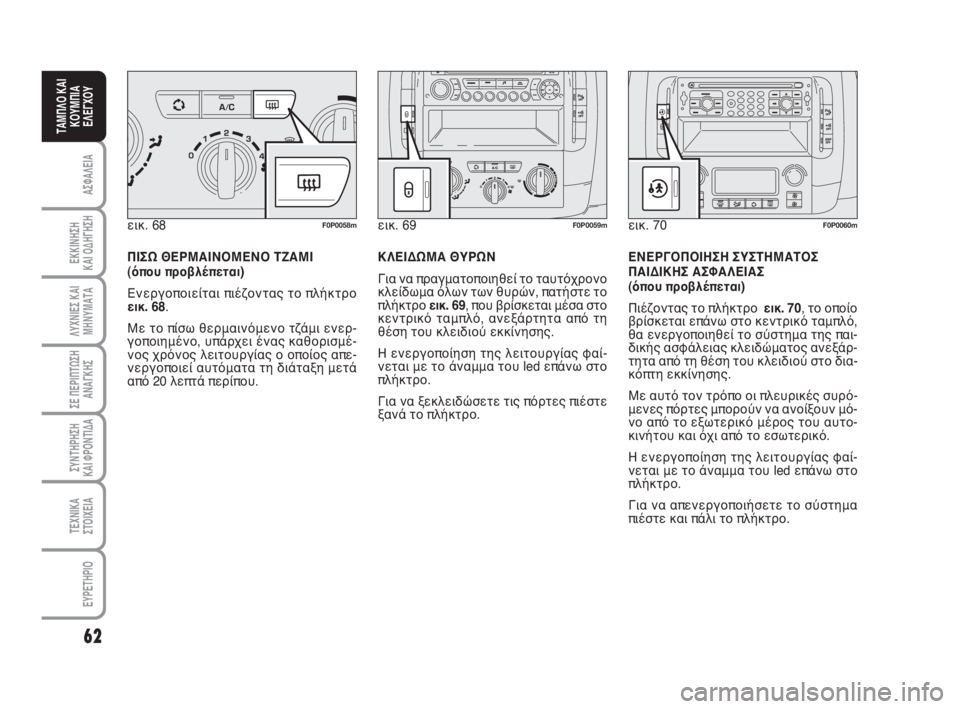

ΠΙΣΩ ΘΕΡΜΑΙΝΟΜΕΝΟ ΤΖΑΜΙ
(όπου προβλέπεται)
Ενεργοποιείται πιέζοντας το πλήκτρο
εικ. 68.
Με το πίσω θερμαινόμενο τζάμι ενερ-
γοποιημένο, υπάρχει ένας καθορισμέ-
νος χρόνος λειτουργίας ο οποίος απε-
νεργοποιεί αυτόματα τη διάταξη μετά
από 20 λεπτά περίπου. ΚΛΕΙΔΩΜΑ ΘΥΡΩΝ
Για να πραγματοποιηθεί το ταυτόχρονο
κλείδωμα όλων των θυρών, πατήστε το
πλήκτρο εικ. 69, που βρίσκεται μέσα στο
κεντρικό ταμπλό, ανεξάρτητα από τη
θέση του κλειδιού εκκίνησης.
Η ενεργοποίηση της λειτουργίας φαί-
νεται με το άναμμα του led επάνω στο
πλήκτρο.
Για να ξεκλειδώσετε τις πόρτες πιέστε
ξανά το πλήκτρο.ΕΝΕΡΓΟΠΟΙΗΣΗ ΣΥΣΤΗΜΑΤΟΣ
ΠΑΙΔΙΚΗΣ ΑΣΦΑΛΕΙΑΣ
(όπου προβλέπεται)
Πιέζοντας το πλήκτρο εικ. 70, το οποίο
βρίσκεται επάνω στο κεντρικό ταμπλό,
θα ενεργοποιηθεί το σύστημα της παι-
δικής ασφάλειας κλειδώματος ανεξάρ-
τητα από τη θέση του κλειδιού στο δια-
κόπτη εκκίνησης.
Με αυτό τον τρόπο οι πλευρικές συρό-
μενες πόρτες μπορούν να ανοίξουν μό-
νο από το εξωτερικό μέρος του αυτο-
κινήτου και όχι από το εσωτερικό.
Η ενεργοποίηση της λειτουργίας φαί-
νεται με το άναμμα του led επάνω στο
πλήκτρο.
Για να απενεργοποιήσετε το σύστημα
πιέστε και πάλι το πλήκτρο. εικ. 68
F0P0058mεικ. 69F0P0059mεικ. 70F0P0060m
018-080 ScudoG9 GR:018-080 ScudoG9 GR 24-11-2008 13:24 Pagina 62

63
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ

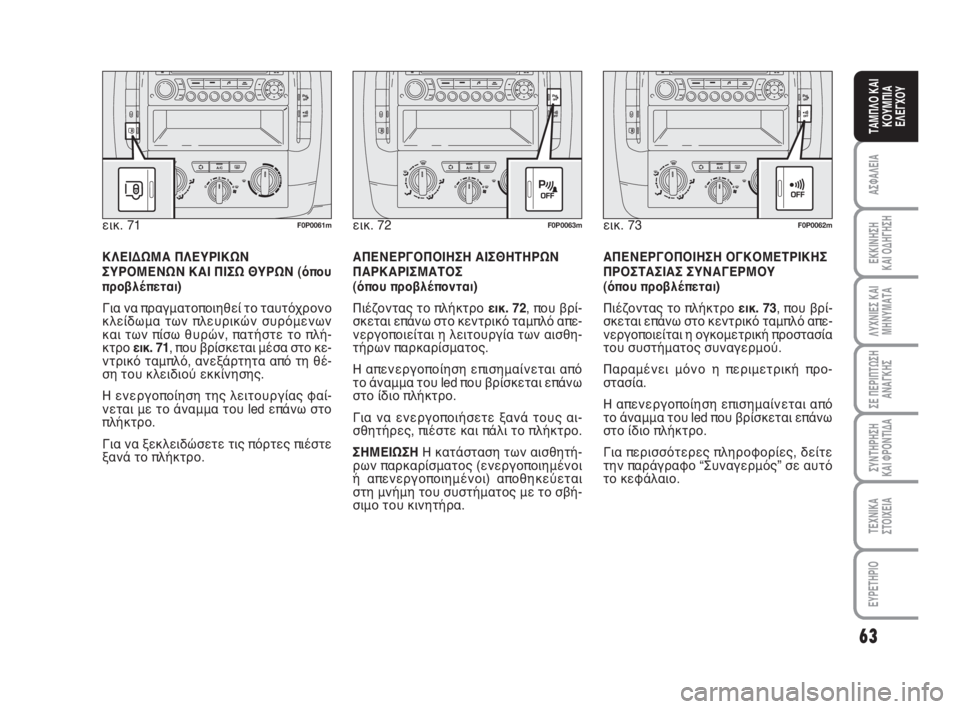

ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΟΓΚΟΜΕΤΡΙΚΗΣ
ΠΡΟΣΤΑΣΙΑΣ ΣΥΝΑΓΕΡΜΟΥ
(όπου προβλέπεται)
Πιέζοντας το πλήκτρο εικ. 73, που βρί-
σκεται επάνω στο κεντρικό ταμπλό απε-
νεργοποιείται η ογκομετρική προστασία
του συστήματος συναγερμού.
Παραμένει μόνο η περιμετρική προ-
στασία.
Η απενεργοποίηση επισημαίνεται από
το άναμμα του led που βρίσκεται επάνω
στο ίδιο πλήκτρο.
Για περισσότερες πληροφορίες, δείτε
την παράγραφο “Συναγερμός” σε αυτό
το κεφάλαιο. εικ. 72
F0P0063m
ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΑΙΣΘΗΤΗΡΩΝ
ΠΑΡΚΑΡΙΣΜΑΤΟΣ
(όπου προβλέπονται)
Πιέζοντας το πλήκτρο εικ. 72, που βρί-
σκεται επάνω στο κεντρικό ταμπλό απε-
νεργοποιείται η λειτουργία των αισθη-
τήρων παρκαρίσματος.
Η απενεργοποίηση επισημαίνεται από
το άναμμα του led που βρίσκεται επάνω
στο ίδιο πλήκτρο.
Για να ενεργοποιήσετε ξανά τους αι-
σθητήρες, πιέστε και πάλι το πλήκτρο.
ΣΗΜΕΙΩΣΗΗ κατάσταση των αισθητή-
ρων παρκαρίσματος (ενεργοποιημένοι
ή απενεργοποιημένοι) αποθηκεύεται
στη μνήμη του συστήματος με το σβή-
σιμο του κινητήρα.εικ. 73
F0P0062m
ΚΛΕΙΔΩΜΑ ΠΛΕΥΡΙΚΩΝ
ΣΥΡΟΜΕΝΩΝ ΚΑΙ ΠΙΣΩ ΘΥΡΩΝ (όπου
προβλέπεται)
Για να πραγματοποιηθεί το ταυτόχρονο
κλείδωμα των πλευρικών συρόμενων
και των πίσω θυρών, πατήστε το πλή-
κτρο εικ. 71, που βρίσκεται μέσα στο κε-
ντρικό ταμπλό, ανεξάρτητα από τη θέ-
ση του κλειδιού εκκίνησης.
Η ενεργοποίηση της λειτουργίας φαί-
νεται με το άναμμα του led επάνω στο
πλήκτρο.
Για να ξεκλειδώσετε τις πόρτες πιέστε
ξανά το πλήκτρο. εικ. 71
F0P0061m
018-080 ScudoG9 GR:018-080 ScudoG9 GR 24-11-2008 13:24 Pagina 63

64
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
Εάν, μετά από μία σύγκρουση δεν βρε-
θούν διαρροές καυσίμου και το αυτο-
κίνητο μπορεί να κινηθεί και πάλι, επα-
ναφέρετε το διακόπτη αποκοπής καυ-
σίμου όπως αναφέρεται στη συνέχεια:
❒γυρίστε το κλειδί στη θέση S
❒αφαιρέστε το κλειδί από το διακόπτη
εκκίνησης· τοποθετήστε και πάλι το
κλειδί μέσα στο διακόπτη εκκίνησης
και μετά βάλτε μπροστά τον κινητήρα.

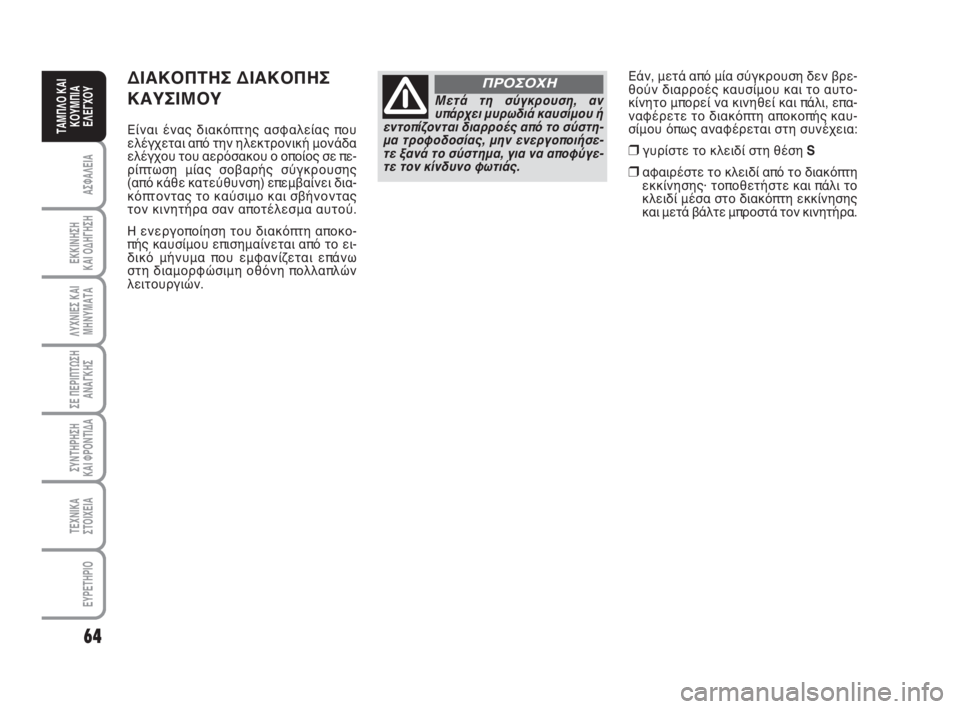

ΔΙΑΚΟΠΤΗΣ ΔΙΑΚΟΠΗΣ
ΚΑΥΣΙΜΟΥ
Είναι ένας διακόπτης ασφαλείας που
ελέγχεται από την ηλεκτρονική μονάδα
ελέγχου του αερόσακου ο οποίος σε πε-
ρίπτωση μίας σοβαρής σύγκρουσης
(από κάθε κατεύθυνση) επεμβαίνει δια-
κόπτοντας το καύσιμο και σβήνοντας
τον κινητήρα σαν αποτέλεσμα αυτού.
Η ενεργοποίηση του διακόπτη αποκο-
πής καυσίμου επισημαίνεται από το ει-
δικό μήνυμα που εμφανίζεται επάνω
στη διαμορφώσιμη οθόνη πολλαπλών
λειτουργιών.
Μετά τη σύγκρουση, αν
υπάρχει μυρωδιά καυσίμου ή
εντοπίζονται διαρροές από το σύστη-
μα τροφοδοσίας, μην ενεργοποιήσε-
τε ξανά το σύστημα, για να αποφύγε-
τε τον κίνδυνο φωτιάς.
ΠΡΟΣΟΧΗ
018-080 ScudoG9 GR:018-080 ScudoG9 GR 24-11-2008 13:24 Pagina 64

65
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
εικ. 75F0P0066m
εικ. 74F0P0065mεικ. 76/aF0P0067m

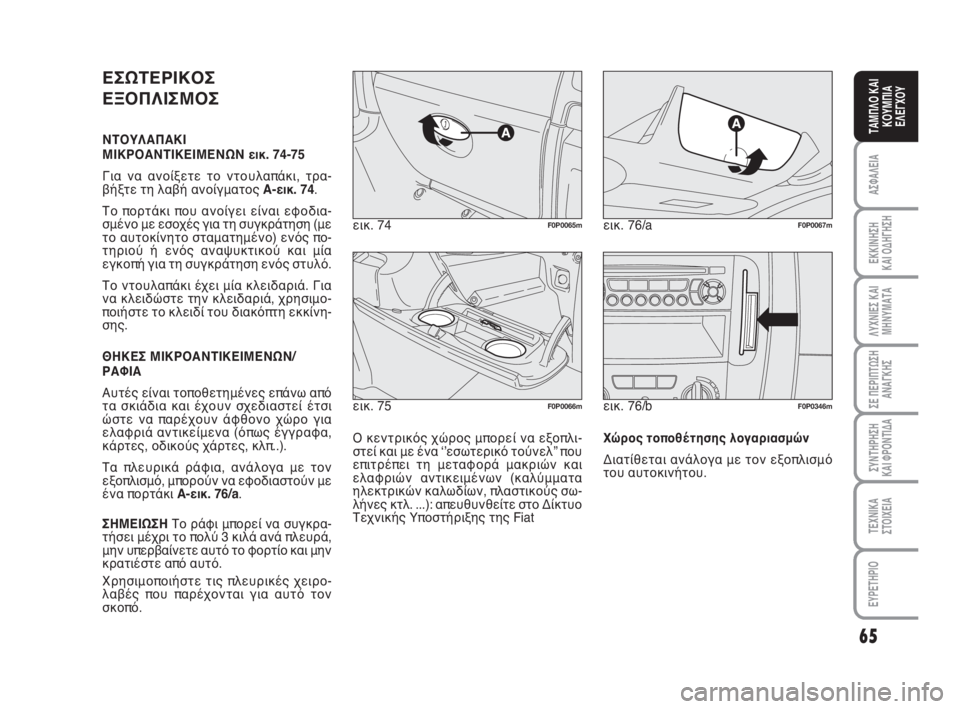

ΕΣΩΤΕΡΙΚΟΣ
ΕΞΟΠΛΙΣΜΟΣ
ΝΤΟΥΛΑΠΑΚΙ
ΜΙΚΡΟΑΝΤΙΚΕΙΜΕΝΩΝ εικ. 74-75
Για να ανοίξετε το ντουλαπάκι, τρα-
βήξτε τη λαβή ανοίγματος A-εικ. 74.
Το πορτάκι που ανοίγει είναι εφοδια-
σμένο με εσοχές για τη συγκράτηση (με
το αυτοκίνητο σταματημένο) ενός πο-
τηριού ή ενός αναψυκτικού και μία
εγκοπή για τη συγκράτηση ενός στυλό.
Το ντουλαπάκι έχει μία κλειδαριά. Για
να κλειδώστε την κλειδαριά, χρησιμο-
ποιήστε το κλειδί του διακόπτη εκκίνη-
σης.
ΘΗΚΕΣ ΜΙΚΡΟΑΝΤΙΚΕΙΜΕΝΩΝ/
ΡΑΦΙΑ
Αυτές είναι τοποθετημένες επάνω από
τα σκιάδια και έχουν σχεδιαστεί έτσι
ώστε να παρέχουν άφθονο χώρο για
ελαφριά αντικείμενα (όπως έγγραφα,
κάρτες, οδικούς χάρτες, κλπ..).
Τα πλευρικά ράφια, ανάλογα με τον
εξοπλισμό, μπορούν να εφοδιαστούν με
ένα πορτάκι A-εικ. 76/a.
ΣΗΜΕΙΩΣΗ Το ράφι μπορεί να συγκρα-
τήσει μέχρι το πολύ 3 κιλά ανά πλευρά,
μην υπερβαίνετε αυτό το φορτίο και μην
κρατιέστε από αυτό.
Χρησιμοποιήστε τις πλευρικές χειρο-
λαβές που παρέχονται για αυτό τον
σκοπό.εικ. 76/b
F0P0346m
Χώρος τοποθέτησης λογαριασμών
Διατίθεται ανάλογα με τον εξοπλισμό
του αυτοκινήτου. Ο κεντρικός χώρος μπορεί να εξοπλι-
στεί και με ένα ʻʼεσωτερικό τούνελʼʼ που
επιτρέπει τη μεταφορά μακριών και
ελαφριών αντικειμένων (καλύμματα
ηλεκτρικών καλωδίων, πλαστικούς σω-
λήνες κτλ. ...): απευθυνθείτε στο Δίκτυο
Τεχνικής Υποστήριξης της Fiat
018-080 ScudoG9 GR:018-080 ScudoG9 GR 24-11-2008 13:24 Pagina 65

66
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ

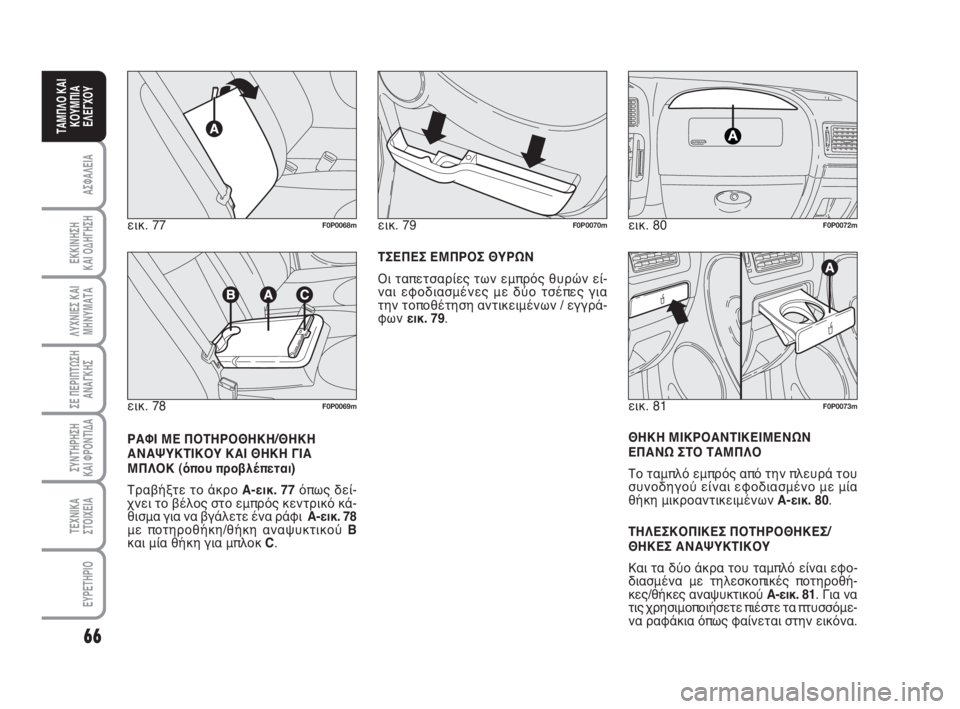

ΤΣΕΠΕΣ ΕΜΠΡΟΣ ΘΥΡΩΝ
Οι ταπετσαρίες των εμπρός θυρών εί-
ναι εφοδιασμένες με δύο τσέπες για
την τοποθέτηση αντικειμένων / εγγρά-
φων εικ. 79.
ΘΗΚΗ ΜΙΚΡΟΑΝΤΙΚΕΙΜΕΝΩΝ
ΕΠΑΝΩ ΣΤΟ ΤΑΜΠΛΟ
Το ταμπλό εμπρός από την πλευρά του
συνοδηγού είναι εφοδιασμένο με μία
θήκη μικροαντικειμένων A-εικ. 80.
ΤΗΛΕΣΚΟΠΙΚΕΣ ΠΟΤΗΡΟΘΗΚΕΣ/
ΘΗΚΕΣ ΑΝΑΨΥΚΤΙΚΟΥ
Και τα δύο άκρα του ταμπλό είναι εφο-
διασμένα με τηλεσκοπικές ποτηροθή-
κες/θήκες αναψυκτικού A-εικ. 81. Για να
τις χρησιμοποιήσετε πιέστε τα πτυσσόμε-
να ραφάκια όπως φαίνεται στην εικόνα. εικ. 77
F0P0068m
εικ. 78F0P0069m
εικ. 80F0P0072mεικ. 79F0P0070m
ΡΑΦΙ ΜΕ ΠΟΤΗΡΟΘΗΚΗ/ΘΗΚΗ
ΑΝΑΨΥΚΤΙΚΟΥ ΚΑΙ ΘΗΚΗ ΓΙΑ
ΜΠΛΟΚ (όπου προβλέπεται)
Τραβήξτε το άκρο A-εικ. 77όπως δεί-
χνει το βέλος στο εμπρός κεντρικό κά-
θισμα για να βγάλετε ένα ράφι A-εικ. 78
με ποτηροθήκη/θήκη αναψυκτικού B
και μία θήκη για μπλοκ C.εικ. 81
F0P0073m
018-080 ScudoG9 GR:018-080 ScudoG9 GR 24-11-2008 13:24 Pagina 66

67
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ

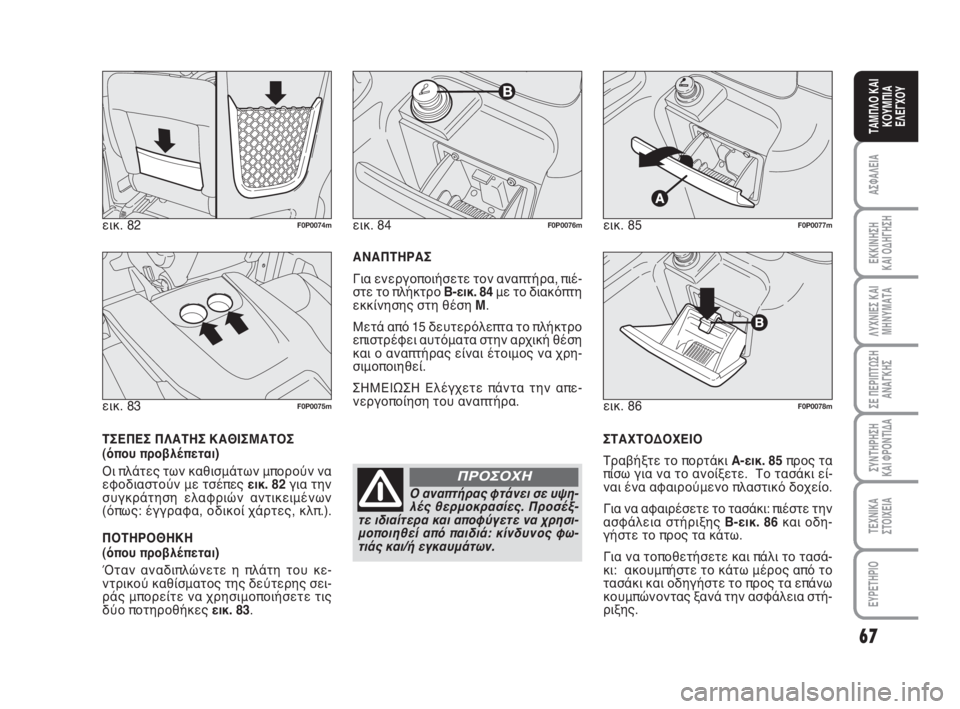

ΣΤΑΧΤΟΔΟΧΕΙΟ
Τραβήξτε το πορτάκι A-εικ. 85προς τα
πίσω για να το ανοίξετε. Το τασάκι εί-
ναι ένα αφαιρούμενο πλαστικό δοχείο.
Για να αφαιρέσετε το τασάκι: πιέστε την
ασφάλεια στήριξης B-εικ. 86και οδη-
γήστε το προς τα κάτω.
Για να τοποθετήσετε και πάλι το τασά-
κι: ακουμπήστε το κάτω μέρος από το
τασάκι και οδηγήστε το προς τα επάνω
κουμπώνοντας ξανά την ασφάλεια στή-
ριξης. εικ. 85
F0P0077m
εικ. 86F0P0078m
εικ. 84F0P0076m
Ο αναπτήρας φτάνει σε υψη-
λές θερμοκρασίες. Προσέξ-
τε ιδιαίτερα και αποφύγετε να χρησι-
μοποιηθεί από παιδιά: κίνδυνος φω-
τιάς και/ή εγκαυμάτων.
ΠΡΟΣΟΧΗ
ΑΝΑΠΤΗΡΑΣ
Για ενεργοποιήσετε τον αναπτήρα, πιέ-
στε το πλήκτρο B-εικ. 84με το διακόπτη
εκκίνησης στη θέση M.
Μετά από 15 δευτερόλεπτα το πλήκτρο
επιστρέφει αυτόματα στην αρχική θέση
και ο αναπτήρας είναι έτοιμος να χρη-
σιμοποιηθεί.
ΣΗΜΕΙΩΣΗ Ελέγχετε πάντα την απε-
νεργοποίηση του αναπτήρα. εικ. 82
F0P0074m
εικ. 83F0P0075m
ΤΣΕΠΕΣ ΠΛΑΤΗΣ ΚΑΘΙΣΜΑΤΟΣ
(όπου προβλέπεται)
Οι πλάτες των καθισμάτων μπορούν να
εφοδιαστούν με τσέπες εικ. 82για την
συγκράτηση ελαφριών αντικειμένων
(όπως: έγγραφα, οδικοί χάρτες, κλπ.).
ΠΟΤΗΡΟΘΗΚΗ
(όπου προβλέπεται)
Όταν αναδιπλώνετε η πλάτη του κε-
ντρικού καθίσματος της δεύτερης σει-
ράς μπορείτε να χρησιμοποιήσετε τις
δύο ποτηροθήκες εικ. 83.
018-080 ScudoG9 GR:018-080 ScudoG9 GR 24-11-2008 13:24 Pagina 67

68
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΣΗΜΕΙΩΣΗ Μην χρησιμοποιείτε το στα-
χτοδοχείο σαν καλαθάκι αχρήστων βά-
ζοντας μαζί χαρτιά και αποτσίγαρα: μπο-
ρεί να πάρουν φωτιά με την επαφή.

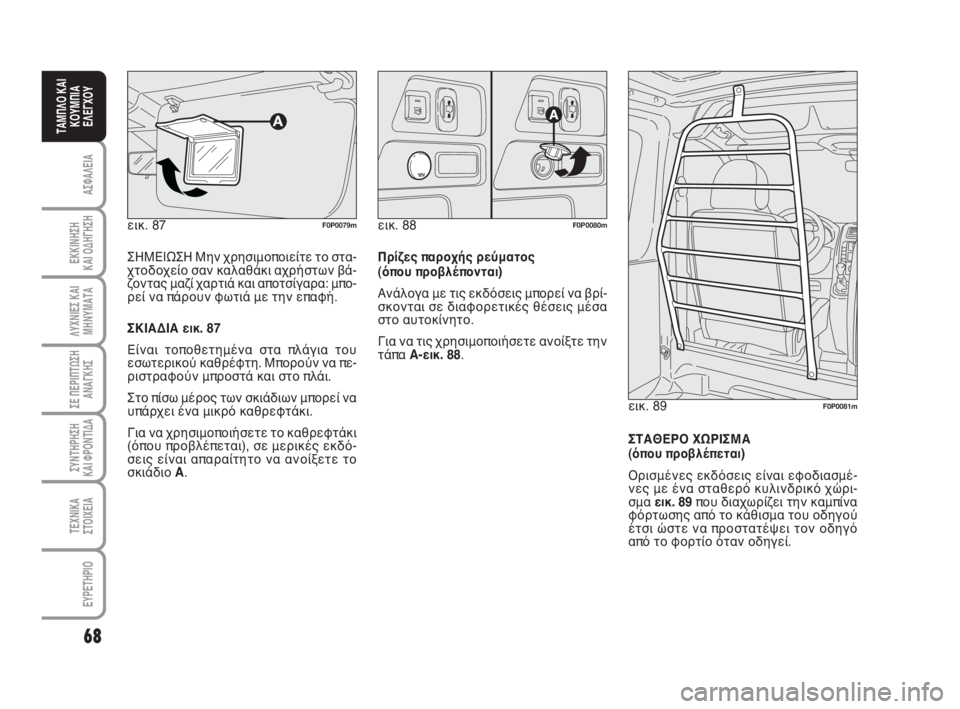

ΣΚΙΑΔΙΑ εικ. 87
Είναι τοποθετημένα στα πλάγια του
εσωτερικού καθρέφτη. Μπορούν να πε-
ριστραφούν μπροστά και στο πλάι.
Στο πίσω μέρος των σκιάδιων μπορεί να
υπάρχει ένα μικρό καθρεφτάκι.
Για να χρησιμοποιήσετε το καθρεφτάκι
(όπου προβλέπεται), σε μερικές εκδό-
σεις είναι απαραίτητο να ανοίξετε το
σκιάδιο A. εικ. 87
F0P0079mεικ. 88F0P0080m
εικ. 89F0P0081m
Πρίζες παροχής ρεύματος
(όπου προβλέπονται)
Ανάλογα με τις εκδόσεις μπορεί να βρί-
σκονται σε διαφορετικές θέσεις μέσα
στο αυτοκίνητο.
Για να τις χρησιμοποιήσετε ανοίξτε την
τάπα A-εικ. 88.
ΣΤΑΘΕΡΟ ΧΩΡΙΣΜΑ
(όπου προβλέπεται)
Ορισμένες εκδόσεις είναι εφοδιασμέ-
νες με ένα σταθερό κυλινδρικό χώρι-
σμα εικ. 89που διαχωρίζει την καμπίνα
φόρτωσης από το κάθισμα του οδηγού
έτσι ώστε να προστατέψει τον οδηγό
από το φορτίο όταν οδηγεί.
018-080 ScudoG9 GR:018-080 ScudoG9 GR 24-11-2008 13:24 Pagina 68

69
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
Κατά τη διάρκεια του ανεφο-
διασμού μην ανοίγετε την αρι-
στερή πλευρική συρόμενη
πόρτα γιατί μπορεί να κατα-
στρέψει το κλαπέτο του καυσίμου που
είναι ανοικτό.
ΠΟΡΤΕΣ
ΧΕΙΡΟΚΙΝΗΤΟ ΑΝΟΙΓΜΑ/ΚΛΕΙΣΙΜΟ
εικ. 91
F0P0083mεικ. 90F0P0082m
Πριν ανοίξετε μία πόρτα, βε-
βαιωθείτε ότι ο χειρισμός
μπορεί να γίνει σε συνθήκες ασφά-
λειες.
ΠΡΟΣΟΧΗ
Μπροστινές πόρτες εικ.90
Με το κλειδί βγαλμένο όταν ανοίγουν
οι πόρτες θα χτυπήσει ένας βομβητής
για να προειδοποιήσει τον οδηγό ότι εί-
ναι αναμμένα τα εξωτερικά φώτα. Ο
βομβητής θα σταματήσει να χτυπάει
αμέσως μόλις σβήσουν τα φώτα, κλεί-
σουν οι πόρτες ή πάρει μπροστά ο κι-
νητήρας.
Με το κλειδί τοποθετημένο μέσα στο
διακόπτη εκκίνησης, όταν ανοίγει μία
από τις εμπρός πόρτες θα χτυπήσει
ένας βομβητής και θα ανάψει η προει-
δοποιητική λυχνία
9στον πίνακα ορ-
γάνων για να προειδοποιήσει τον οδη-
γό ότι δεν είναι κλειστή μία από τις δύο
πόρτες.
Για να ξεκλειδώσετε: τοποθετήστε το
μεταλλικό ένθετο του κλειδιού μέσα
στην κλειδαριά και γυρίστε το προς τα
αριστερά.
Για να κλειδώσετε: τοποθετήστε το με-
ταλλικό ένθετο του κλειδιού μέσα στην
κλειδαριά και γυρίστε το προς τα δεξιά.Πλευρικές συρόμενες πόρτες
Οι πλευρικές συρόμενες πόρτες διαθέ-
τουν ένα ελατήριο-στοπ που σταματά
στο τέρμα της διαδρομής: για να τις
ασφαλίσετε σπρώξτε απλά την πόρτα
μέχρι το τέρμα της διαδρομής· για να
την ελευθερώσετε τραβήξτε δυνατά
μπροστά.
Βεβαιωθείτε σε κάθε περίπτωση αν οι
πόρτες έχουν στερεωθεί σωστά στη
διάταξη διατήρησης του ολοκληρωτι-
κού ανοίγματος των θυρών.
Για να ξεκλειδώσετε: τοποθετήστε το
μεταλλικό ένθετο του κλειδιού μέσα
στην κλειδαριά και γυρίστε το προς τα
αριστερά.
Για να κλειδώσετε: τοποθετήστε το με-
ταλλικό ένθετο του κλειδιού μέσα στην
κλειδαριά και γυρίστε το προς τα δεξιά.Οι πλευρικές συρόμενες πόρτες μπορεί
να διαθέτουν παράθυρα (όπου προβλέ-
πεται).
Τα παράθυρα ανοίγουν από το εσωτε-
ρικό του αυτοκινήτου. Για να ανοίξε-
τε τα παράθυρα πιέστε αντίθετα τους
δύο πείρους A-εικ. 91και μετακινήστε
το τζάμι κρατώντας του πείρους πατη-
μένους μέχρι να φτάσετε στη θέση
ανοίγματος που θέλετε. Όταν ανοί-
ξουν τα παράθυρα, βεβαιωθείτε ότι
έχουν ασφαλίσει.
018-080 ScudoG9 GR:018-080 ScudoG9 GR 24-11-2008 13:24 Pagina 69
