FIAT SCUDO 2010 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)
Manufacturer: FIAT, Model Year: 2010, Model line: SCUDO, Model: FIAT SCUDO 2010Pages: 210, PDF Size: 3.53 MB
Page 21 of 210
20
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
Αναδίπλωση, εξαγωγή και
επανατοποθέτηση του κάτω μέρους
του ΠΙΣΩ πάγκου/καθίσματος
Για να ξεμοντάρετε και στη
συνέχεια να μοντάρετε το
κάθισμα είναι απαραίτητο να κρατή-
σετε την πλάτη σταθερά προς τα κά-
τω και να την ισιώσετε επάνω στο μα-
ξιλάρι, ώστε να εμποδίσετε τον κίν-
δυνο επαφής των μηχανισμών άρ-
θρωσης του καθίσματος.
ΠΡΟΣΟΧΗ
ΟΠΙΣΘΙΑ ΚΑΘΙΣΜΑΤΑ
Μονό κάθισμα
Αυτό το κάθισμα μπορεί να αναδιπλωθεί
για να διευκολύνει την πρόσβαση στην
πίσω περιοχή και μπορεί να αφαιρεθεί.
Μερικές εκδόσεις μπορούν να εξοπλι-
στούν με ένα επίπεδο στήριξης που βρί-
σκεται στην πλάτη του καθίσματος.
Για να το χρησιμοποιήσετε τραβήξτε το
χειριστήριο απαγκίστρωσης A-εικ. 23
και συνοδεύστε την πλάτη μέχρι το μα-
ξιλάρι.
Αναδίπλωση/εξαγωγή του μονού
καθίσματος
Για να αναδιπλώσετε την πλάτη τρα-
βήξτε προς τα επάνω τη λαβή A-εικ. 23.
Για να αφαιρέσετε τελείως το κάθισμα
κάντε τα ακόλουθα:
❒χρησιμοποιήστε τη λαβή A-εικ. 24
και οδηγείστε το κάθισμα προς τα
εμπρός όπως φαίνεται στην εικόνα
❒σηκώστε το κάθισμα έτσι ώστε να
βγάλετε τους πείρους από τα σημεία
στήριξης τους και μετά αφαιρέστε
το προσέχοντας να κρατήσετε την
πλάτη σταθερά κατεβασμένη και
πεσμένη επάνω στο κάτω τμήμα του. εικ. 23
F0P0022m
εικ. 24F0P0023m
Για να ξεμοντάρετε και στη
συνέχεια να μοντάρετε το κά-
θισμα είναι απαραίτητο να
κρατήσετε την πλάτη σταθε-
ρά προς τα κάτω και να την ισιώσετε
επάνω στο μαξιλάρι, ώστε να εμποδίσε-
τε τον κίνδυνο επαφής των μηχανισμών
άρθρωσης του καθίσματος.
ΠΑΓΚΟΣ ΔΥΟ ΘΕΣΕΩΝ
Ανάλογα με τον εξοπλισμό υπάρχουν
διάφοροι τύποι:
❒πάγκος με 2 θέσεις με σταθερή
πλάτη
❒πάγκος με 2 θέσεις μετακινούμ νος
με πλάτες που αναδιπλώνονται
ξεχωριστά
❒πάγκος με 2 θέσεις μετακινούμε-
νος με πλάτες που αναδιπλώνονται
ξεχωριστά ή αναδιπλώνονται στη
θέση ʻʼσαν τραπεζάκιʼʼ.
018-080 ScudoG9 GR:018-080 ScudoG9 GR 24-11-2008 13:24 Pagina 20
Page 22 of 210
21
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
Για να αναδιπλώσετε την πλάτη τρα-
βήξτε το μοχλό A-εικ. 25.
Για να αφαιρέστε το κάθισμα συνεχίστε
όπως περιγράφεται στη συνέχεια:
– κατεβάστε τελείως κάτω τα προσκέ-
φαλα εικ. 25
F0P0024m
Σιγουρευτείτε ότι είναι πάντα
καθαρά τα σημεία στήριξης
των καθισμάτων στο δάπεδο· ξένα σώ-
ματα μπορεί να επηρεάσουν την σωστή
στήριξη του καθίσματος.
ΠΡΟΣΟΧΗ
Πριν ξεκινήσετε να οδηγείτε
σιγουρευτείτε ότι όλα τα κα-
θίσματα κοιτάζουν προς την κατεύ-
θυνση κίνησης και είναι στηριγμένα
σωστά. Μόνο αυτή η θέση εγγυάται
την αποτελεσματικότητα των ζωνών
ασφαλείας.
ΠΡΟΣΟΧΗεικ. 26F0P0025m
– αναδιπλώστε την πλάτη του καθίσμα-
τος όπως περιγράφθηκε προηγουμένως
– σηκώστε το μοχλόA-εικ. 26και ανα-
διπλώστε το κάθισμα
– σηκώστε το κάθισμα έτσι ώστε να
βγάλετε τους πείρους από τα σημεία
στήριξης τους και μετά αφαιρέστε το
προσέχοντας να κρατήσετε την πλάτη
σταθερά κατεβασμένη και πεσμένη
επάνω στο κάτω τμήμα του.
Για να τοποθετήσετε ξανά το κάθισμα
συνεχίστε όπως περιγράφεται στη συ-
νέχεια:
– σηκώστε το κάτω μέρος του καθί-
σματος και ασφαλίστε τους πείρους στα
σημεία στήριξης τους επάνω στο πάτω-
μα, και σιγουρευτείτε ότι έχουν ασφα-
λίσει σωστά μέσα στις θέσεις τους
– οδηγείστε το κάτω μέρος του καθί-
σματος μέχρι να ασφαλίσουν αυτόματα
τα πίσω σημεία στήριξης.
018-080 ScudoG9 GR:018-080 ScudoG9 GR 24-11-2008 13:24 Pagina 21
Page 23 of 210
22
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΕΣΩΤΕΡΙΚΕΣ ΔΙΑΤΑΞΕΙΣ
ΚΑΘΙΣΜΑΤΩΝ
Ανάλογα με τους εξοπλισμούς είναι δυ-
νατόν να αλλάξετε την εσωτερική διά-
ταξη των καθισμάτων χρησιμοποιώντας
τις βάσεις προεγκατάστασης που υπάρ-
χουν επάνω στο δάπεδο.
Οι εικόνες που ακολουθούν δείχνουν
μερικές διαμορφώσεις που μπορούν να
επιτευχθούν ανάλογα με την έκδοση
που έχετε ζητήσει.εικ. 27 - 4 θέσεις
F0P0123m
εικ. 28 - 5 θέσειςF0P0124m
εικ. 29 - 6 θέσειςF0P0125m
εικ. 30 - 7 θέσειςF0P0126m
εικ. 31 - 8 θέσειςF0P0127m
εικ. 32 - 9 θέσειςF0P0128m
018-080 ScudoG9 GR:018-080 ScudoG9 GR 24-11-2008 13:24 Pagina 22
Page 24 of 210
23
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΠΡΟΣΚΕΦΑΛΑ
Ρύθμιση προς τα επάνω:
❒τραβήξτε προς τα επάνω το προσκέ-
φαλο μέχρι να ακούσετε το κλικ της
ασφάλισης.
Ρύθμιση προς τα κάτω:
❒πιέστε τα πλήκτρα A-εικ. 33ή
A-εικ. 34και κατεβάστε το προσκέ-
φαλο.
Τα προσκέφαλα ρυθμίζονται
έτσι ώστε το κεφάλι, και όχι
ο αυχένας, να ακουμπά επάνω σε αυ-
τά. Μόνο σε αυτήν την περίπτωση
μπορούν να προστατέψουν.
ΠΡΟΣΟΧΗ

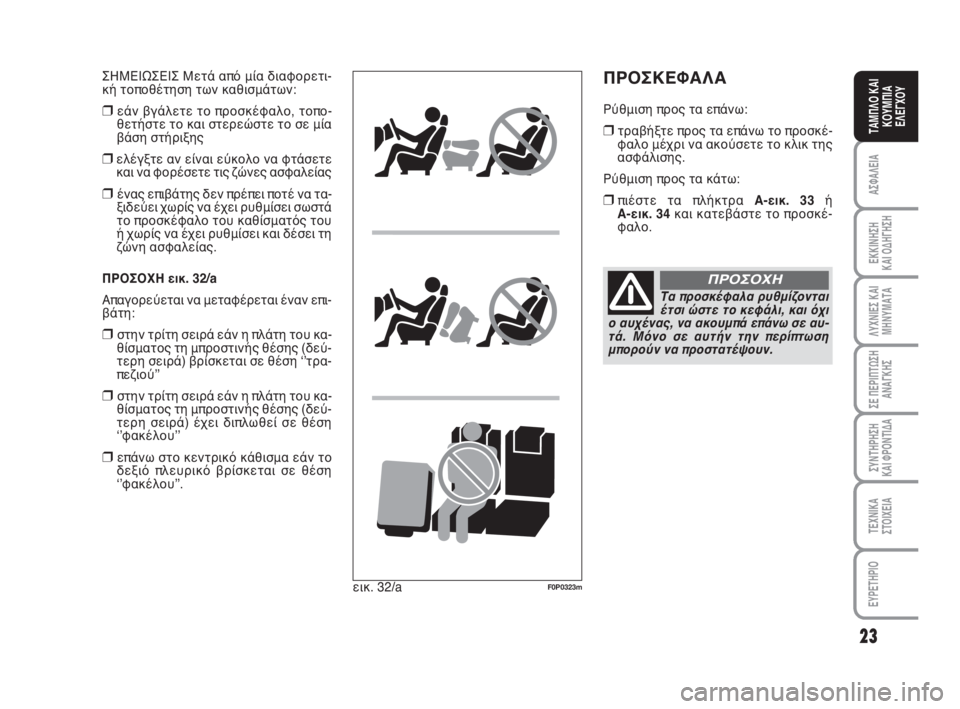

ΣΗΜΕΙΩΣΕΙΣ Μετά από μία διαφορετι-
κή τοποθέτηση των καθισμάτων:
❒εάν βγάλετε το προσκέφαλο, τοπο-
θετήστε το και στερεώστε το σε μία
βάση στήριξης
❒ελέγξτε αν είναι εύκολο να φτάσετε
και να φορέσετε τις ζώνες ασφαλείας
❒ένας επιβάτης δεν πρέπει ποτέ να τα-
ξιδεύει χωρίς να έχει ρυθμίσει σωστά
το προσκέφαλο του καθίσματός του
ή χωρίς να έχει ρυθμίσει και δέσει τη
ζώνη ασφαλείας.
ΠΡΟΣΟΧΗ εικ. 32/a
Απαγορεύεται να μεταφέρεται έναν επι-
βάτη:
❒στην τρίτη σειρά εάν η πλάτη του κα-
θίσματος τη μπροστινής θέσης (δεύ-
τερη σειρά) βρίσκεται σε θέση ʻʼτρα-
πεζιούʼʼ
❒στην τρίτη σειρά εάν η πλάτη του κα-
θίσματος τη μπροστινής θέσης (δεύ-
τερη σειρά) έχει διπλωθεί σε θέση
ʻʼφακέλουʼʼ
❒επάνω στο κεντρικό κάθισμα εάν το
δεξιό πλευρικό βρίσκεται σε θέση
ʻʼφακέλουʼʼ.
εικ. 32/a
F0P0323m
018-080 ScudoG9 GR:018-080 ScudoG9 GR 24-11-2008 13:24 Pagina 23
Page 25 of 210
24
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΤΙΜΟΝΙ
Το τιμόνι ρυθμίζεται κάθετα και αξονικά.
Για να κάνετε τη ρύθμιση συνεχίστε
σύμφωνα με τα παρακάτω:
❒ξεκλειδώστε το χειριστήριο A-εικ. 35
σπρώχνοντάς το μπροστά (θέση 2)
❒ρυθμίστε το τιμόνι
❒κλειδώστε το χειριστήριο Aτραβώ-
ντας το προς το τιμόνι (θέση 1).εικ. 35F0P0028m
Κάντε αυτές τις ρυθμίσεις
μόνο όταν είναι σταματημέ-
νο το αυτοκίνητο και δεν λειτουργεί
ο κινητήρας.
ΠΡΟΣΟΧΗ
Απαγορεύεται αυστηρά κάθε
επέμβαση μετά την αγορά
του αυτοκινήτου, που έχει ως αποτέ-
λεσμα την παραβίαση του τιμονιού ή
της κολώνας του τιμονιού (π.χ. μο-
ντάρισμα αντικλεπτικής διάταξης), η
οποία θα μπορούσε να προκαλέσει τη
μείωση των επιδόσεων του συστήμα-
τος και της εγγύησης, σοβαρά προ-
βλήματα στην ασφάλεια, καθώς και
την ασυμφωνία με τον τύπο του αυ-
τοκινήτου.
ΠΡΟΣΟΧΗ
εικ. 33F0P0026m
εικ. 34F0P0027m
Για την καλύτερη αποτελεσματικότη-
τα της προστατευτικής δράσης του
προσκέφαλου ρυθμίστε την πλάτη έτσι
ώστε ο θώρακας να είναι όρθιος και το
κεφάλι να είναι όσο το δυνατόν πιο κο-
ντά στο προσκέφαλο.
018-080 ScudoG9 GR:018-080 ScudoG9 GR 24-11-2008 13:24 Pagina 24
Page 26 of 210
25
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ

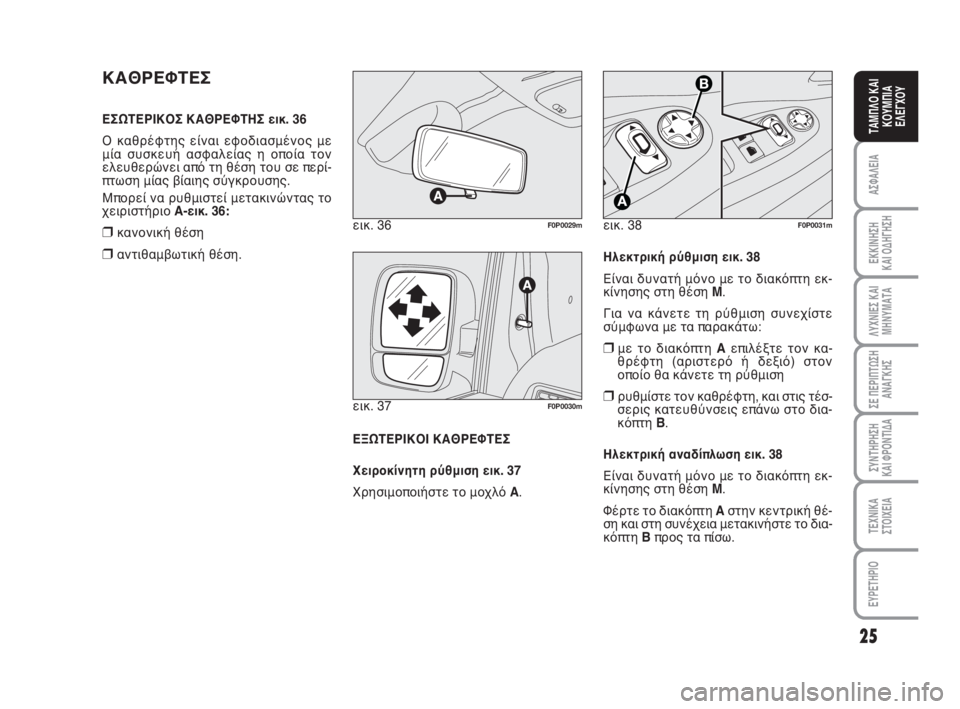

ΚΑΘΡΕΦΤΕΣ
ΕΣΩΤΕΡΙΚΟΣ ΚΑΘΡΕΦΤΗΣ εικ. 36
Ο καθρέφτης είναι εφοδιασμένος με
μία συσκευή ασφαλείας η οποία τον
ελευθερώνει από τη θέση του σε περί-
πτωση μίας βίαιης σύγκρουσης.
Μπορεί να ρυθμιστεί μετακινώντας το
χειριστήριο A-εικ. 36:
❒κανονική θέση
❒αντιθαμβωτική θέση.εικ. 36
F0P0029m
εικ. 37F0P0030m
ΕΞΩΤΕΡΙΚΟΙ ΚΑΘΡΕΦΤΕΣ
Χειροκίνητη ρύθμιση εικ. 37
Χρησιμοποιήστε το μοχλό A.εικ. 38
F0P0031m
Ηλεκτρική ρύθμιση εικ. 38
Είναι δυνατή μόνο με το διακόπτη εκ-
κίνησης στη θέση M.
Για να κάνετε τη ρύθμιση συνεχίστε
σύμφωνα με τα παρακάτω:
❒με το διακόπτη Aεπιλέξτε τον κα-
θρέφτη (αριστερό ή δεξιό) στον
οποίο θα κάνετε τη ρύθμιση
❒ρυθμίστε τον καθρέφτη, και στις τέσ-
σερις κατευθύνσεις επάνω στο δια-
κόπτη B.
Ηλεκτρική αναδίπλωση εικ. 38
Είναι δυνατή μόνο με το διακόπτη εκ-
κίνησης στη θέση M.
Φέρτε το διακόπτη Aστην κεντρική θέ-
ση και στη συνέχεια μετακινήστε το δια-
κόπτη Bπρος τα πίσω.
018-080 ScudoG9 GR:018-080 ScudoG9 GR 24-11-2008 13:24 Pagina 25
Page 27 of 210
26
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
Αναδίπλωση
Στην περίπτωση που χρειάζεται (για πα-
ράδειγμα όταν ο όγκος του καθρέφτη
δημιουργεί πρόβλημα σε ένα πέρασμα)
είναι δυνατόν να διπλώσετε τους κα-
θρέφτες μετακινώντας τους από τη θέ-
ση 1-εικ. 39στη θέση 2.
Κατά τη διάρκεια της οδήγη-
σης οι καθρέφτες πρέπει πά-
ντα να βρίσκονται στη θέση 1-
εικ.39.
Ο εξωτερικός καθρέφτης
στην πλευρά του οδηγού,
επειδή είναι κυρτός, αλλάζει λίγο την
αίσθηση της απόστασης.
ΠΡΟΣΟΧΗΞεπάγωμα/ξεθάμπωμα
(όπου προβλέπεται)
Οι καθρέφτες διαθέτουν αντιστάσεις
που ενεργοποιούνται όταν ενεργοποι-
είται η θέρμανση του πίσω τζαμιού (πιέ-
ζοντας το πλήκτρο
().
ΣΗΜΕΙΩΣΗ Η λειτουργία απενεργοποι-
είται αυτόματα μετά από μερικά λεπτά.
εικ. 39
F0P0032m
018-080 ScudoG9 GR:018-080 ScudoG9 GR 24-11-2008 13:24 Pagina 26
Page 28 of 210
27
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ

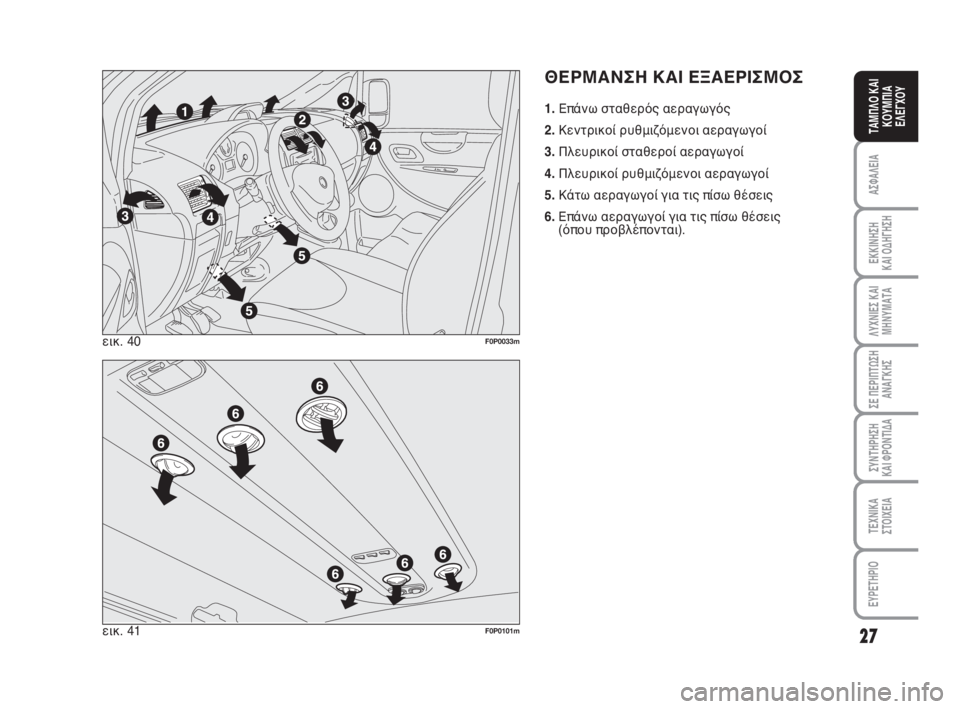

ΘΕΡΜΑΝΣΗ ΚΑΙ ΕΞΑΕΡΙΣΜΟΣ
1.Επάνω σταθερός αεραγωγός
2.Κεντρικοί ρυθμιζόμενοι αεραγωγοί
3.Πλευρικοί σταθεροί αεραγωγοί
4.Πλευρικοί ρυθμιζόμενοι αεραγωγοί
5.Κάτω αεραγωγοί για τις πίσω θέσεις
6.Επάνω αεραγωγοί για τις πίσω θέσεις
(όπου προβλέπονται).
εικ. 40
F0P0033m
εικ. 41F0P0101m
018-080 ScudoG9 GR:018-080 ScudoG9 GR 24-11-2008 13:24 Pagina 27
Page 29 of 210
28
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ

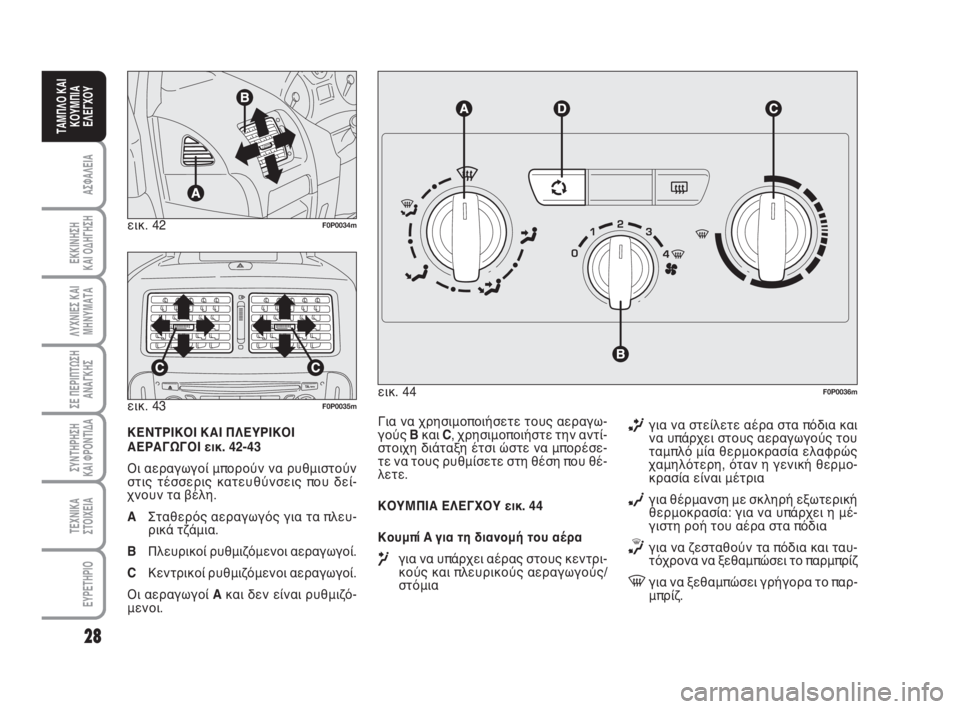

Για να χρησιμοποιήσετε τους αεραγω-
γούς Bκαι C, χρησιμοποιήστε την αντί-
στοιχη διάταξη έτσι ώστε να μπορέσε-
τε να τους ρυθμίσετε στη θέση που θέ-
λετε.
ΚΟΥΜΠΙΑ ΕΛΕΓΧΟΥ εικ. 44
Κουμπί A για τη διανομή του αέρα
µγια να υπάρχει αέρας στους κεντρι-
κούς και πλευρικούς αεραγωγούς/
στόμια
∑για να στείλετε αέρα στα πόδια και
να υπάρχει στους αεραγωγούς του
ταμπλό μία θερμοκρασία ελαφρώς
χαμηλότερη, όταν η γενική θερμο-
κρασία είναι μέτρια
∂για θέρμανση με σκληρή εξωτερική
θερμοκρασία: για να υπάρχει η μέ-
γιστη ροή του αέρα στα πόδια
∏για να ζεσταθούν τα πόδια και ταυ-
τόχρονα να ξεθαμπώσει το παρμπρίζ
-για να ξεθαμπώσει γρήγορα το παρ-
μπρίζ. εικ. 44
F0P0036m
εικ. 42F0P0034m
εικ. 43F0P0035m
ΚΕΝΤΡΙΚΟΙ ΚΑΙ ΠΛΕΥΡΙΚΟΙ
ΑΕΡΑΓΩΓΟΙ εικ. 42-43
Οι αεραγωγοί μπορούν να ρυθμιστούν
στις τέσσερις κατευθύνσεις που δεί-
χνουν τα βέλη.
AΣταθερός αεραγωγός για τα πλευ-
ρικά τζάμια.
BΠλευρικοί ρυθμιζόμενοι αεραγωγοί.
CΚεντρικοί ρυθμιζόμενοι αεραγωγοί.
Οι αεραγωγοί Aκαι δεν είναι ρυθμιζό-
μενοι.
018-080 ScudoG9 GR:018-080 ScudoG9 GR 24-11-2008 13:24 Pagina 28
Page 30 of 210
29
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
Κουμπί Β για την ενεργοποίηση/
ρύθμιση του ανεμιστήρα
0= ανεμιστήρας σβηστός
1-2-3= ταχύτητα ανεμιστήρα
4
-p= ανεμιστήρας στη μέγιστη
ταχύτητα
Κουμπί C για τη ρύθμιση της
θερμοκρασίας του αέρα (ανάμειξη
θερμού/ψυχρού αέρα)
Κόκκινος τομέας = θερμός αέρας
Μπλε τομέας = ψυχρός αέρας
Πλήκτρο D για την
ενεργοποίηση/απενεργοποίηση της
κυκλοφορίας/ανακύκλωσης του αέρα
Πιέζοντας το πλήκτρο ενεργοποιείται η
ανακύκλωση του εσωτερικού αέρα.
Αφού ενεργοποιηθεί η ανακύκλωση του
αέρα, πιέζοντας ξανά το πλήκτρο, πραγ-
ματοποιείται η απενεργοποίηση της
ανακύκλωσης του εσωτερικού αέρα. ΓΡΗΓΟΡΗ ΘΕΡΜΑΝΣΗ ΧΩΡΟΥ
ΕΠΙΒΑΤΩΝ
Για τη γρήγορη θέρμανση του χώρου
των επιβατών, κάντε τα ακόλουθα:❒γυρίστε το κουμπί Cστην κόκκινη πε-
ριοχή
❒ενεργοποιήστε την ανακύκλωση
του εσωτερικού αέρα
(εάν έχει ενεργοποιηθεί)
❒γυρίστε το κουμπί Aστη θέση ∂
❒γυρίστε το κουμπί Bστο 4 -p(μέ-
γιστη ταχύτητα ανεμιστήρα).
Στη συνέχεια χρησιμοποιήστε τα κου-
μπιά ελέγχου για να διατηρήσετε τις
επιθυμητές συνθήκες άνεσης και πιέ-
στε το πλήκτρο Dγια να απενεργοποι-
ήσετε την ανακύκλωση του εσωτερικού
αέρα και να εμποδίσετε τα φαινόμενα
θαμπώματος.
ΣΗΜΕΙΩΣΗ Με τον κινητήρα κρύο πε-
ριμένετε μερικά λεπτά μέχρι το υγρό
του συστήματος να φτάσει στην καλύ-
τερη θερμοκρασία λειτουργίας. ΕΞΑΕΡΙΣΜΟΣ ΧΩΡΟΥ ΕΠΙΒΑΤΩΝ
Για να επιτευχθεί ένας καλός εξαερι-
σμός του χώρου των επιβατών, συνε-
χίστε όπως ακολουθεί:
❒γυρίστε το κουμπί Cστην μπλε πε-
ριοχή
❒απενεργοποιήστε την ανακύκλωση
του εσωτερικού αέρα (εάν έχει ενερ-
γοποιηθεί)
❒γυρίστε το κουμπί Aστη θέση µ
❒γυρίστε το κουμπί Bστην ταχύτητα
που θέλετε.
ΘΕΡΜΑΝΣΗ ΧΩΡΟΥ ΕΠΙΒΑΤΩΝ
Συνεχίστε όπως ακολουθεί:
❒γυρίστε το κουμπί Cστην κόκκινη πε-
ριοχή
❒γυρίστε το κουμπί Aστη θέση που θέ-
λετε
❒γυρίστε το κουμπί Bστην ταχύτητα
που θέλετε.
018-080 ScudoG9 GR:018-080 ScudoG9 GR 24-11-2008 13:24 Pagina 29
