FIAT SCUDO 2011 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)
Manufacturer: FIAT, Model Year: 2011, Model line: SCUDO, Model: FIAT SCUDO 2011Pages: 210, PDF Size: 3.46 MB
Page 31 of 210
30
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΓΡΗΓΟΡΟ ΞΕΘΑΜΠΩΜΑ/ΞΕΠΑΓΩΜΑ
ΜΠΡΟΣΤΙΝΩΝ ΤΖΑΜΙΩΝ (ΠΑΡΜΠΡΙΖ
ΚΑΙ ΠΛΕΥΡΙΚΩΝ ΤΖΑΜΙΩΝ)
Συνεχίστε όπως ακολουθεί:
❒γυρίστε το κουμπί Cστην κόκκινη πε-
ριοχή
❒απενεργοποιήστε την ανακύκλωση
του εσωτερικού αέρα (εάν έχει ενερ-
γοποιηθεί)
❒γυρίστε το κουμπί Aστη θέση -
❒
γυρίστε το κουμπί Bστο 4 -p(μέ-
γιστη ταχύτητα ανεμιστήρα).
Μετά από το ξεθάμπωμα/ξεπάγωμα,
ρυθμίστε τα κουμπιά ελέγχου έτσι ώστε
να αποκαταστήσετε τις συνθήκες της
επιθυμητής άνεσης.Ξεθάμπωμα τζαμιών
Σε περίπτωση σημαντικής εξωτερικής
υγρασίας και/ή βροχής και/ή σημαντικών
διαφορών στη θερμοκρασία μέσα και
έξω από το χώρο των επιβατών, κάντε
την ακόλουθη προληπτική διαδικασία ξε-
θαμπώματος των τζαμιών:
❒γυρίστε το κουμπί Cστην κόκκινη πε-
ριοχή
❒απενεργοποιήστε την ανακύκλωση
του εσωτερικού αέρα πιέζοντας το
πλήκτρο D(εάν είχε απενεργοποιη-
θεί)
❒γυρίστε το περιστρεφόμενο κουμπί
Aστη θέση -έχοντας τη δυνατό-
τητα περάσματος στη θέση
∏στην
περίπτωση που δεν ξεθαμπώνουν τα
παράθυρα
❒γυρίστε το κουμπί Bστη 2ηταχύτητα.ΞΕΘΑΜΠΩΜΑ/ΞΕΠΑΓΩΜΑ ΠΙΣΩ
ΘΕΡΜΑΙΝΟΜΕΝΟΥ ΤΖΑΜΙΟΥ ΚΑΙ
ΕΞΩΤΕΡΙΚΩΝ ΚΑΘΡΕΦΤΩΝ
(όπου προβλέπεται) εικ.45
Πιέστε το πλήκτρο Aγια να ενεργοποι-
ήσετε αυτή τη λειτουργία· η ενεργο-
ποίηση της λειτουργίας επισημαίνεται
με το άναμμα της λυχνίας επάνω στο
πλήκτρο.
Η λειτουργία απενεργοποιείται αυτό-
ματα μετά από 20 λεπτά. Για να απο-
κλείσετε εκ των προτέρων τη λειτουρ-
γία, πατήστε ξανά το πλήκτρο A.
ΣΗΜΕΙΩΣΗ Μην κολλάτε αυτοκόλλητα
επάνω στο εσωτερικό τμήμα του πίσω
τζαμιού κοντά στα νήματα θέρμανσης
για να μην τα χαλάσετε. εικ. 45
F0P0037m
Page 32 of 210
31
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΧΕΙΡΟΚΙΝΗΤΟ ΣΥΣΤΗΜΑ
ΚΛΙΜΑΤΙΣΜΟΥ
(όπου προβλέπεται)
ΚΟΥΜΠΙΑ ΕΛΕΓΧΟΥ εικ. 46
Κουμπί A για τη διανομή του αέρα
μγια να υπάρχει αέρας στους κεντρι-
κούς και πλευρικούς αεραγω-
γούς/στόμια
∑για να στείλετε αέρα στα πόδια και
να υπάρχει στους αεραγωγούς του
ταμπλό μία θερμοκρασία ελαφρώς
χαμηλότερη, όταν η γενική θερμο-
κρασία είναι μέτρια
∂για θέρμανση με σκληρή εξωτερική
θερμοκρασία: για να υπάρχει η μέ-
γιστη ροή του αέρα στα πόδια
∏για να ζεσταθούν τα πόδια και ταυ-
τόχρονα να ξεθαμπώσει το παρμπρίζ
-για να ξεθαμπώσει γρήγορα το παρ-
μπρίζ.
Κουμπί Β για την ενεργοποίηση/
ρύθμιση του ανεμιστήρα
0= ανεμιστήρας σβηστός
1-2-3= ταχύτητα ανεμιστήρα
4
-p= ανεμιστήρας στη μέγιστη
ταχύτητα ΕΝΕΡΓΟΠΟΙΗΣΗ ΑΝΑΚΥΚΛΩΣΗΣ
ΕΣΩΤΕΡΙΚΟΥ ΑΕΡΑ εικ. 44
Πατήστε το πλήκτρο
Ω.
Προτείνεται να ενεργοποιείτε την ανα-
κύκλωση του εσωτερικού αέρα όταν το
αυτοκίνητο βρίσκεται ακινητοποιημένο
σε ουρά ή μέσα σε τούνελ για να εμπο-
δίσετε την είσοδο μολυσμένου αέρα
από έξω. Αποφεύγετε να χρησιμοποιεί-
τε για μεγάλο χρονικό διάστημα αυτή
τη λειτουργία, ειδικά με πολλά άτομα
μέσα στο αυτοκίνητο, για να μην θα-
μπώσουν τα τζάμια. ΣΗΜΕΙΩΣΗ Η ανακύκλωση του εσωτε-
ρικού αέρα επιτρέπει, ανάλογα με τον
επιλεγμένο τρόπο λειτουργίας (“θέρ-
μανση” ή “ψύξη”), την γρήγορη πραγ-
ματοποίηση των επιθυμητών συνθηκών.
Η ενεργοποίηση της ανακύκλωσης του
εσωτερικού αέρα δεν προτείνεται στην
περίπτωση βροχερών/κρύων ημερών
για να μην θαμπώσουν τα τζάμια.
Page 33 of 210
32
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ

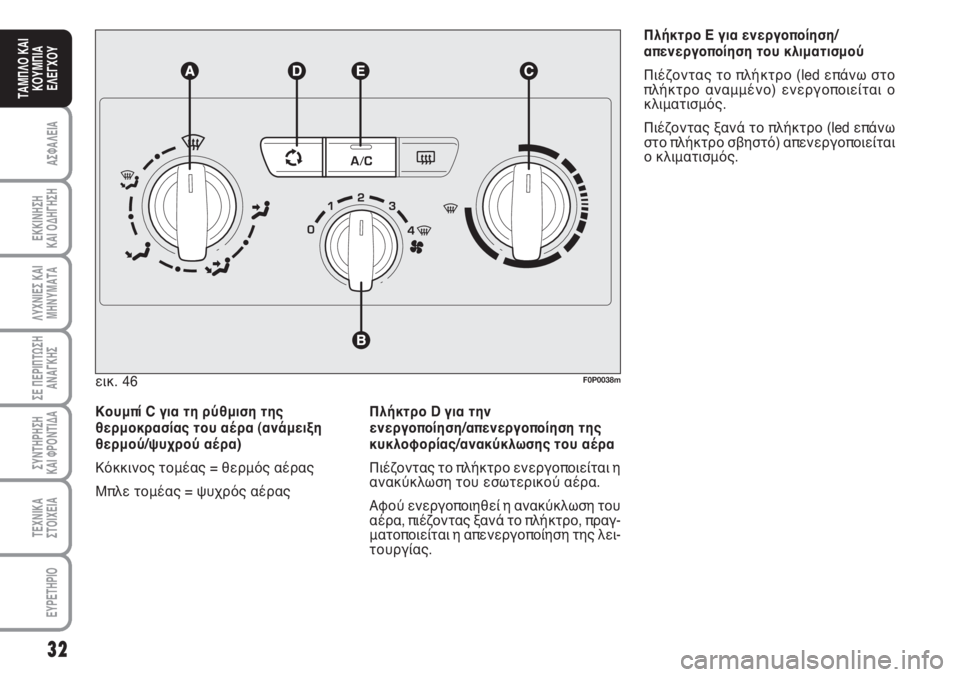

Κουμπί C για τη ρύθμιση της
θερμοκρασίας του αέρα (ανάμειξη
θερμού/ψυχρού αέρα)
Κόκκινος τομέας = θερμός αέρας
Μπλε τομέας = ψυχρός αέραςΠλήκτρο E για ενεργοποίηση/
απενεργοποίηση του κλιματισμού
Πιέζοντας το πλήκτρο (led επάνω στο
πλήκτρο αναμμένο) ενεργοποιείται ο
κλιματισμός.
Πιέζοντας ξανά το πλήκτρο (led επάνω
στο πλήκτρο σβηστό) απενεργοποιείται
ο κλιματισμός.
εικ. 46
F0P0038m
Πλήκτρο D για την
ενεργοποίηση/απενεργοποίηση της
κυκλοφορίας/ανακύκλωσης του αέρα
Πιέζοντας το πλήκτρο ενεργοποιείται η
ανακύκλωση του εσωτερικού αέρα.
Αφού ενεργοποιηθεί η ανακύκλωση του
αέρα, πιέζοντας ξανά το πλήκτρο, πραγ-
ματοποιείται η απενεργοποίηση της λει-
τουργίας.
Page 34 of 210
33
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΕΞΑΕΡΙΣΜΟΣ ΧΩΡΟΥ ΕΠΙΒΑΤΩΝ
Για να επιτευχθεί ένας καλός εξαερι-
σμός του χώρου των επιβατών, συνε-
χίστε όπως ακολουθεί:
❒γυρίστε το κουμπί Cστην μπλε πε-
ριοχή
❒απενεργοποιήστε την ανακύκλωση
του εσωτερικού αέρα πιέζοντας το
πλήκτρο D(εάν είχε απενεργοποιη-
θεί)
❒γυρίστε το κουμπί Aστη θέση μ
❒γυρίστε το κουμπί Bστην ταχύτητα
που θέλετε.ΣΥΣΤΗΜΑ ΚΛΙΜΑΤΙΣΜΟΥ (ψύξη)
Για τη γρήγορη ψύξη του χώρου των
επιβατών, κάντε τα ακόλουθα:
❒γυρίστε το κουμπί Cστην μπλε πε-
ριοχή
❒ενεργοποιήστε την ανακύκλωση του
εσωτερικού αέρα πιέζοντας το πλή-
κτρο D
❒γυρίστε το κουμπί Aστη θέση μ
❒ενεργοποιήστε τον κλιματισμό πιέ-
ζοντας το πλήκτρο E· το led επάνω
στο πλήκτρο Eανάβει
❒γυρίστε το κουμπί Bστο 4-p(μέ-
γιστη ταχύτητα ανεμιστήρα).Ρύθμιση ψύξης
❒γυρίστε το κουμπί Cπρος τα δεξιά
για να αυξήσετε τη θερμοκρασία
❒απενεργοποιήστε την ανακύκλωση
του εσωτερικού αέρα πιέζοντας το
πλήκτρο D(εάν είχε απενεργοποιη-
θεί)
❒γυρίστε το κουμπί Bγια να μειώσε-
τε την ταχύτητα του ανεμιστήρα.
Page 35 of 210
34
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΘΕΡΜΑΝΣΗ ΧΩΡΟΥ ΕΠΙΒΑΤΩΝ
Συνεχίστε όπως ακολουθεί:
❒γυρίστε το κουμπί Cστην κόκκινη πε-
ριοχή
❒γυρίστε το κουμπί Aστο σύμβολο
που θέλετε
❒γυρίστε το κουμπί Bστην ταχύτητα
που θέλετεΓΡΗΓΟΡΗ ΘΕΡΜΑΝΣΗ ΧΩΡΟΥ
ΕΠΙΒΑΤΩΝ
Για τη γρήγορη θέρμανση του χώρου
των επιβατών, κάντε τα ακόλουθα:
❒γυρίστε το κουμπί Cστην κόκκινη πε-
ριοχή
❒ενεργοποιήστε την ανακύκλωση του
εσωτερικού αέρα πιέζοντας το πλή-
κτρο D (εάν είχε απενεργοποιηθεί)
❒γυρίστε το κουμπί Aστη θέση ∂
❒γυρίστε το κουμπί Bστο 4-p(μέ-
γιστη ταχύτητα ανεμιστήρα).
Στη συνέχεια χρησιμοποιήστε τα κου-
μπιά ελέγχου για να διατηρήσετε τις
επιθυμητές συνθήκες άνεσης και πιέ-
στε το πλήκτρο Dγια να απενεργοποι-
ήσετε την ανακύκλωση του εσωτερικού
αέρα.
ΣΗΜΕΙΩΣΗ Με τον κινητήρα κρύο πε-
ριμένετε μερικά λεπτά μέχρι το υγρό
του συστήματος να φτάσει στην καλύ-
τερη θερμοκρασία λειτουργίας.ΓΡΗΓΟΡΟ ΞΕΘΑΜΠΩΜΑ/
ΞΕΠΑΓΩΜΑ ΜΠΡΟΣΤΙΝΩΝ ΤΖΑΜΙΩΝ
(ΠΑΡΜΠΡΙΖ ΚΑΙ ΠΛΕΥΡΙΚΩΝ
ΤΖΑΜΙΩΝ)
Συνεχίστε όπως ακολουθεί:
❒γυρίστε το κουμπί Cστην κόκκινη πε-
ριοχή
❒γυρίστε το κουμπί Bστο 4-p(μέ-
γιστη ταχύτητα ανεμιστήρα)
❒γυρίστε το κουμπί Aστη θέση -
❒
απενεργοποιήστε την ανακύκλωση
του εσωτερικού αέρα πιέζοντας το
πλήκτρο D(εάν είχε ενεργοποιηθεί).
Page 36 of 210
35
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
Ξεθάμπωμα τζαμιών
Σε περίπτωση σημαντικής εξωτερικής
υγρασίας και/ή βροχής και/ή σημαντικών
διαφορών στη θερμοκρασία μέσα και
έξω από το χώρο των επιβατών, κάντε
την ακόλουθη προληπτική διαδικασία ξε-
θαμπώματος των τζαμιών:
❒γυρίστε το κουμπί Cστην κόκκινη πε-
ριοχή
❒απενεργοποιήστε την ανακύκλωση
του εσωτερικού αέρα πιέζοντας το
πλήκτρο D(εάν είχε ενεργοποιηθεί).
❒γυρίστε το περιστρεφόμενο κουμπί
Aστη θέση -έχοντας τη δυνατό-
τητα περάσματος στη θέση
®στην
περίπτωση που δεν ξεθαμπώνουν τα
παράθυρα
❒γυρίστε το κουμπί Bστη 2ηταχύτητα.
ΣΗΜΕΙΩΣΗ Ο κλιματισμός είναι πολύ
χρήσιμος για να εμποδίσει το θάμπωμα
των τζαμιών στις περιπτώσεις έντονης
υγρασίας.ΞΕΘΑΜΠΩΜΑ/ΞΕΠΑΓΩΜΑ ΠΙΣΩ
ΘΕΡΜΑΙΝΟΜΕΝΟΥ ΤΖΑΜΙΟΥ ΚΑΙ
ΕΞΩΤΕΡΙΚΩΝ ΚΑΘΡΕΦΤΩΝ
(όπου προβλέπεται) εικ.47
Πιέστε το πλήκτρο Aγια να ενεργοποι-
ήσετε αυτή τη λειτουργία· η ενεργο-
ποίηση της λειτουργίας επισημαίνεται
με το άναμμα της λυχνίας επάνω στο
πλήκτρο.
Η λειτουργία απενεργοποιείται αυτό-
ματα μετά από 20 λεπτά. Για να απο-
κλείσετε εκ των προτέρων τη λειτουρ-
γία, πατήστε ξανά το πλήκτρο A.
ΣΗΜΕΙΩΣΗ Μην κολλάτε αυτοκόλλητα
επάνω στο εσωτερικό τμήμα του πίσω
τζαμιού κοντά στα νήματα θέρμανσης
για να μην τα χαλάσετε. εικ. 47
F0P0039m
Μετά από το ξεθάμπωμα/ξεπάγωμα,
ρυθμίστε τα κουμπιά ελέγχου έτσι ώστε
να αποκαταστήσετε τις συνθήκες της
επιθυμητής άνεσης.
ΣΗΜΕΙΩΣΗ ο κλιματισμός επιταχύνει το
ξεθάμπωμα γιατί πραγματοποιεί την
αφύγρανση του αέρα. Ρυθμίστε τα κου-
μπιά όπως αναφέρθηκε προηγουμένως
και ενεργοποιήστε τον κλιματισμό πα-
τώντας το πλήκτρο E· το led επάνω στο
πλήκτρο ανάβει.
Page 37 of 210
36
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΣΥΝΤΗΡΗΣΗ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ
Κατά τη διάρκεια της χειμερινής πε-
ριόδου το σύστημα κλιματισμού πρέπει
να τίθεται σε λειτουργία τουλάχιστον
μία φορά το μήνα για 10 λεπτά περίπου.
Πριν από τη θερινή περίοδο ελέγξτε την
απόδοση του συστήματος πηγαίνοντας
το αυτοκίνητο στο Δίκτυο Τεχνικής
Υποστήριξης της Fiat.
Το σύστημα χρησιμοποιεί απο-
κλειστικά ψυκτικό υγρό R134a
το οποίο, στην περίπτωση
διαρροής, δεν καταστρέφει το
περιβάλλον. Αποφύγετε τη χρήση του
υγρού R12 το οποίο δεν είναι συμβατό
με τα εξαρτήματα του συστήματος αυ-
τού.
ΣΗΜΕΙΩΣΗ Η ανακύκλωση του εσωτε-
ρικού αέρα επιτρέπει, ανάλογα με τον
επιλεγμένο τρόπο λειτουργίας (“θέρ-
μανση” ή “ψύξη”), την γρήγορη πραγμα-
τοποίηση των επιθυμητών συνθηκών.
Η ενεργοποίηση της ανακύκλωσης του
εσωτερικού αέρα δεν προτείνεται στην
περίπτωση βροχερών/κρύων ημερών
για να μην θαμπώσουν τα τζάμια. ΕΝΕΡΓΟΠΟΙΗΣΗ ΑΝΑΚΥΚΛΩΣΗΣ
ΕΣΩΤΕΡΙΚΟΥ ΑΕΡΑ εικ. 46
Πατήστε το πλήκτρο
Ω.
Προτείνεται να ενεργοποιείτε την ανα-
κύκλωση του εσωτερικού αέρα όταν το
αυτοκίνητο βρίσκεται ακινητοποιημένο
σε ουρά ή μέσα σε τούνελ για να εμπο-
δίσετε την είσοδο μολυσμένου αέρα
από έξω. Αποφεύγετε να χρησιμοποιεί-
τε για μεγάλο χρονικό διάστημα αυτή τη
λειτουργία, ειδικά με πολλά άτομα μέσα
στο αυτοκίνητο, για να μην θαμπώσουν
τα τζάμια.
Page 38 of 210
37
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΑΥΤΟΜΑΤΟ ΣΥΣΤΗΜΑ
ΚΛΙΜΑΤΙΣΜΟΥ
ΔΥΟ ΖΩΝΩΝ
(όπου προβλέπεται)
ΠΕΡΙΓΡΑΦΗ
Το αυτόματο σύστημα κλιματισμού δύο
ζωνών ρυθμίζει τη θερμοκρασία, τη δια-
νομή του αέρα μέσα στο χώρο των επι-
βατών σε δύο ζώνες: στην πλευρά του
οδηγού και στην πλευρά του συνοδη-
γού. Ο έλεγχος της θερμοκρασίας βα-
σίζεται στην ʻʼισοδύναμη θερμοκρασίαʼʼ:
το σύστημα δουλεύει συνεχώς για να
κρατήσει σταθερή την άνεση μέσα στο
χώρο των επιβατών και να αντισταθμί-
σει τις αλλαγές των εξωτερικών κλιμα-
τικών συνθηκών συμπεριλαμβανομένης
της ηλιακής ακτινοβολίας που μετριέ-
ται από έναν ηλιακό αισθητήρα.
Οι παράμετροι και οι λειτουργίες που
ελέγχονται αυτόματα είναι:
❒θερμοκρασία αέρα μέσα στα στόμια
στην πλευρά του οδηγού/συνοδηγού
❒διανομή αέρα μέσα στα στόμια στην
πλευρά του οδηγού/συνοδηγού
❒ταχύτητα ανεμιστήρα (συνεχής αλ-
λαγή της ροής του αέρα)
❒ενεργοποίηση συμπιεστή (για την ψύ-
ξη/αφύγρανση του αέρα)
❒ανακύκλωση του αέρα.Όλες οι λειτουργίες μπορούν να δια-
μορφωθούν χειροκίνητα, δηλαδή γίνε-
ται παρέμβαση επάνω στο σύστημα επι-
λέγοντας μία ή περισσότερες λειτουρ-
γίες και διαμορφώνοντας τις παραμέ-
τρους. Με αυτόν τον τρόπο απενεργο-
ποιείται ο αυτόματος έλεγχος των λει-
τουργιών που έχουν διαμορφωθεί χει-
ροκίνητα στις οποίες το σύστημα θα
επέμβει μόνο για λόγους ασφαλείας. Οι
χειροκίνητες επιλογές έχουν πάντα
προτεραιότητα σε σχέση με τις αυτό-
ματες και αποθηκεύονται στη μνήμη μέ-
χρι ο χρήστης να επαναφέρει τον αυ-
τόματο έλεγχο πατώντας το πλήκτρο
AUTO, εκτός από τις περιπτώσεις όπου
το σύστημα παρεμβαίνει για συγκεκρι-
μένους λόγους ασφαλείας. Η χειροκί-
νητη ενεργοποίηση μιας λειτουργίας
δεν επηρεάζει τον έλεγχο των άλλων
στο αυτόματο σύστημα. Η ποσότητα
του αέρα που εισέρχεται στο χώρο των
επιβατών είναι ανεξάρτητη από την τα-
χύτητα του αυτοκινήτου επειδή ρυθμί-
ζεται από τον ανεμιστήρα που ελέγχε-
ται ηλεκτρονικά. Η θερμοκρασία του ει-
σερχόμενου αέρα ελέγχεται αυτόματα,
ανάλογα με τη θερμοκρασία που έχει
οριστεί επάνω στην οθόνη του οδηγού
και του συνοδηγού (εκτός από την πε-
ρίπτωση που το σύστημα είναι σβηστό
ή όταν ο συμπιεστής είναι απενεργο-
ποιημένος).Το σύστημα επιτρέπει το χειροκίνητο
ορισμό ή τη διαμόρφωση των παρακά-
τω παραμέτρων και λειτουργιών:
❒θερμοκρασία αέρα στην πλευρά του
οδηγού/συνοδηγού
❒ταχύτητα ανεμιστήρα (συνεχής αλ-
λαγή)
❒ρύθμιση διανομής αέρα σε επτά θέ-
σεις (οδηγού/συνοδηγού)
❒ενεργοποίηση συμπιεστή
❒προτεραιότητα διανομής μιας/δύο ζω-
νών
❒λειτουργία γρήγορου ξεπαγώματος/
ξεθαμπώματος
❒ανακύκλωση του αέρα
❒πίσω θερμαινόμενο τζάμι
❒σβήσιμο του συστήματος.
Page 39 of 210
38
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ

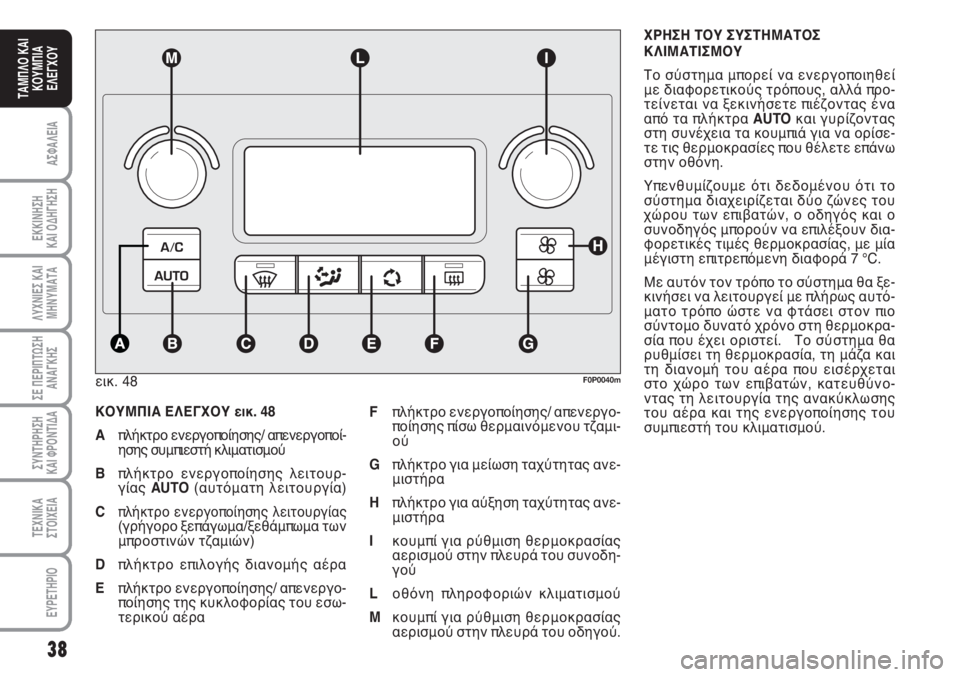

ΚΟΥΜΠΙΑ ΕΛΕΓΧΟΥ εικ. 48
Aπλήκτρο ενεργοποίησης/ απενεργοποί-
ησης συμπιεστή κλιματισμού
Bπλήκτρο ενεργοποίησης λειτουρ-
γίας AUTO(αυτόματη λειτουργία)
C
πλήκτρο ενεργοποίησης λειτουργίας(γρήγορο ξεπάγωμα/ξεθάμπωμα των
μπροστινών τζαμιών)
Dπλήκτρο επιλογής διανομής αέρα
Eπλήκτρο ενεργοποίησης/ απενεργο-
ποίησης της κυκλοφορίας του εσω-
τερικού αέρα ΧΡΗΣΗ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ
ΚΛΙΜΑΤΙΣΜΟΥ
Το σύστημα μπορεί να ενεργοποιηθεί
με διαφορετικούς τρόπους, αλλά προ-
τείνεται να ξεκινήσετε πιέζοντας ένα
από τα πλήκτρα AUTOκαι γυρίζοντας
στη συνέχεια τα κουμπιά για να ορίσε-
τε τις θερμοκρασίες που θέλετε επάνω
στην οθόνη.
Υπενθυμίζουμε ότι δεδομένου ότι το
σύστημα διαχειρίζεται δύο ζώνες του
χώρου των επιβατών, ο οδηγός και ο
συνοδηγός μπορούν να επιλέξουν δια-
φορετικές τιμές θερμοκρασίας, με μία
μέγιστη επιτρεπόμενη διαφορά 7 °C.
Με αυτόν τον τρόπο το σύστημα θα ξε-
κινήσει να λειτουργεί με πλήρως αυτό-
ματο τρόπο ώστε να φτάσει στον πιο
σύντομο δυνατό χρόνο στη θερμοκρα-
σία που έχει οριστεί. Το σύστημα θα
ρυθμίσει τη θερμοκρασία, τη μάζα και
τη διανομή του αέρα που εισέρχεται
στο χώρο των επιβατών, κατευθύνο-
ντας τη λειτουργία της ανακύκλωσης
του αέρα και της ενεργοποίησης του
συμπιεστή του κλιματισμού. εικ. 48
F0P0040m
Fπλήκτρο ενεργοποίησης/ απενεργο-
ποίησης πίσω θερμαινόμενου τζαμι-
ού
Gπλήκτρο για μείωση ταχύτητας ανε-
μιστήρα
Hπλήκτρο για αύξηση ταχύτητας ανε-
μιστήρα
Iκουμπί για ρύθμιση θερμοκρασίας
αερισμού στην πλευρά του συνοδη-
γού
Lοθόνη πληροφοριών κλιματισμού
Mκουμπί για ρύθμιση θερμοκρασίας
αερισμού στην πλευρά του οδηγού.
Page 40 of 210
39
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
Στην πλήρως αυτόματη λειτουργία η
μόνη χειροκίνητη παρέμβαση που απαι-
τείται είναι η ενεργοποίηση των παρα-
κάτω λειτουργιών:
❒Ωανακύκλωση εσωτερικού αέρα,
για να παραμείνει η ανακύκλωση πά-
ντα ενεργοποιημένη ή πάντα απο-
κλεισμένη
❒-για την επιτάχυνση του ξεθαμπώ-
ματος/ξεπαγώματος των μπροστινών
τζαμιών, του πίσω τζαμιού και των
εξωτερικών καθρεφτών
❒(για το ξεθάμπωμα/ξεπάγωμα του
πίσω θερμαινόμενου τζαμιού και των
εξωτερικών καθρεφτών
❒πγια να επιλέξετε τη διανομή του
αέρα κατά τη διάρκεια του εξαερι-
σμού.
Κατά τη διάρκεια της αυτόματης λει-
τουργίας του συστήματος είναι δυνα-
τόν να αλλάξετε τη θερμοκρασία που
έχει οριστεί, τη διανομή του αέρα και
την ταχύτητα του ανεμιστήρα δρώντας,
οποιαδήποτε στιγμή, στα αντίστοιχα
πλήκτρα ή κουμπιά: το σύστημα θα δια-
μορφώσει αυτόματα τις ρυθμίσεις για
να προσαρμοστεί στις καινούργιες απαι-
τήσεις.Κουμπί ρύθμισης θερμοκρασίας αέρα
M - I
Γυρίζοντας το κουμπί δεξιόστροφα ή αρι-
στερόστροφα, ανεβαίνει ή κατεβαίνει
αντίστοιχα η θερμοκρασία του αέρα στην
μπροστινή αριστερή ζώνη (κουμπί M) και
στη δεξιά (κουμπί I) του χώρου των επι-
βατών. Υπενθυμίζουμε ότι δεδομένου ότι
το σύστημα διαχειρίζεται δύο ζώνες του
χώρου των επιβατών, ο οδηγός και ο συ-
νοδηγός μπορούν να επιλέξουν διαφο-
ρετικές τιμές θερμοκρασίας, με μία μέ-
γιστη επιτρεπόμενη διαφορά 7 °C. Οι θερ-
μοκρασίες που έχουν οριστεί εμφανίζο-
νται επάνω στην οθόνη που βρίσκεται κο-
ντά στα κουμπιά. Πιέζοντας το κουμπί
AUTO, θα ενεργοποιηθεί η αυτόματη λει-
τουργία έτσι ώστε να έχετε δύο ξεχωρι-
στές θερμοκρασίες εξαερισμού μεταξύ
της πλευράς του οδηγού και του συνο-
δηγού. Με ενεργό την αυτόματη λει-
τουργία, πιέζοντας και πάλι το κουμπί
AUTO, θα ευθυγραμμιστεί η θερμοκρα-
σία της πλευράς του συνοδηγού με εκεί-
νη της πλευράς του οδηγού
Γυρίζοντας τα κουμπιά τελείως δεξιά
ή αριστερά ενεργοποιούνται αντίστοι-
χα οι λειτουργίες HI (μέγιστη θέρμαν-
ση) ή LO(μέγιστη ψύξη).
Για να απενεργοποιήσετε αυτές τις δύο
λειτουργίες γυρίστε το κουμπί της θερ-
μοκρασίας, ορίζοντας τη θερμοκρασία
που θέλετε.Κουμπί διανομής αέρα εμπρός D
Πατώντας το πλήκτρο, μπορείτε να ορί-
σετε χειροκίνητα μία από τις επτά δια-
νομές του αέρα για τη δεξιά και την αρι-
στερή πλευρά του χώρου των επιβατών:
æΡοή αέρα προς τους αεραγωγούς
του παρμπρίζ και τα μπροστινά
πλευρικά τζάμια για το ξεθάμπω-
μα/ξεπάγωμα των τζαμιών.
øΡοή αέρα προς τους κεντρικούς
και πλευρικούς αεραγωγούς του
ταμπλό με κατεύθυνση προς το
στήθος και το πρόσωπο τις ζεστές
εποχές.
¿Ροή του αέρα προς τους αεραγω-
γούς της περιοχής των ποδιών
μπροστά και πίσω. Η φυσική τάση
του ζεστού αέρα να διαχέεται προς
τα επάνω, επιτρέπει τη θέρμανση
του χώρου των επιβατών όσο το
δυνατόν πιο γρήγορα, παρέχοντας
μία άμεση αίσθηση ζεστασιάς.
