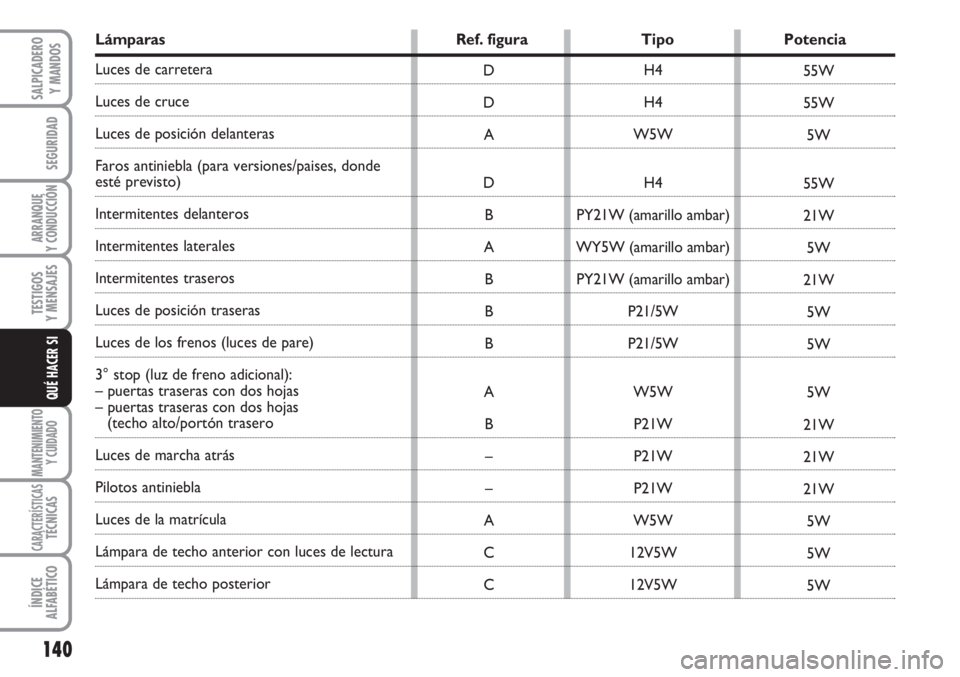

Lámparas Ref. figura Tipo Potencia
Luces de carretera
Luces de cruce
Luces de posición delanteras
Faros antiniebla (para versiones/paises, donde
esté previsto)
Intermitentes delanteros
Intermitentes laterales
Intermitentes traseros
Luces de posición traseras
Luces de los frenos (luces de pare)
3° stop (luz de freno adicional):
– puertas traseras con dos hojas
– puertas traseras con dos hojas
(techo alto/portón trasero
Luces de marcha atrás
Pilotos antiniebla
Luces de la matrícula
Lámpara de techo anterior con luces de lectura
Lámpara de techo posteriorH4
H4
W5W
H4
PY21W (amarillo ambar)
WY5W (amarillo ambar)
PY21W (amarillo ambar)
P21/5W
P21/5W
W5W
P21W
P21W
P21W
W5W
12V5W
12V5W D
D
A
D
B
A
B
B
B
A
B
–
–
A
C
C55W
55W
5W
55W
21W
5W
21W
5W
5W
5W
21W
21W
21W
5W
5W
5W

141
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
QUÉ HACER SI

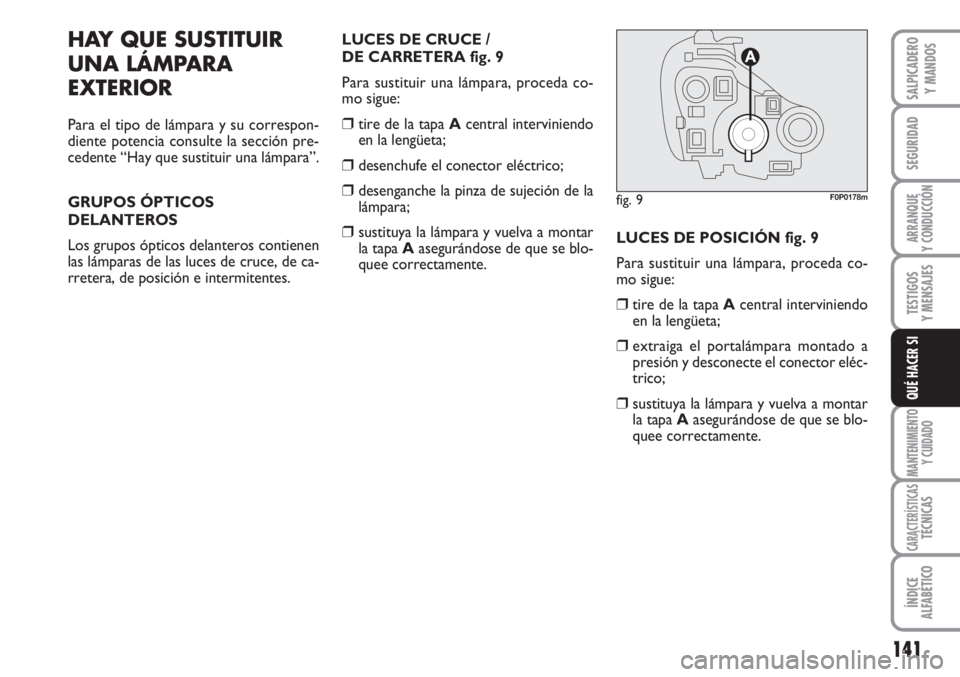

HAY QUE SUSTITUIR
UNA LÁMPARA
EXTERIOR
Para el tipo de lámpara y su correspon-
diente potencia consulte la sección pre-
cedente “Hay que sustituir una lámpara”.
GRUPOS ÓPTICOS
DELANTEROS
Los grupos ópticos delanteros contienen
las lámparas de las luces de cruce, de ca-
rretera, de posición e intermitentes.LUCES DE CRUCE /
DE CARRETERA fig. 9
Para sustituir una lámpara, proceda co-
mo sigue:❒tire de la tapa Acentral interviniendo
en la lengüeta;
❒desenchufe el conector eléctrico;
❒desenganche la pinza de sujeción de la
lámpara;
❒sustituya la lámpara y vuelva a montar
la tapa Aasegurándose de que se blo-
quee correctamente.LUCES DE POSICIÓN fig. 9
Para sustituir una lámpara, proceda co-
mo sigue:
❒tire de la tapa Acentral interviniendo
en la lengüeta;
❒extraiga el portalámpara montado a
presión y desconecte el conector eléc-
trico;
❒sustituya la lámpara y vuelva a montar
la tapa Aasegurándose de que se blo-
quee correctamente.
fig. 9F0P0178m

142
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
QUÉ HACER SI

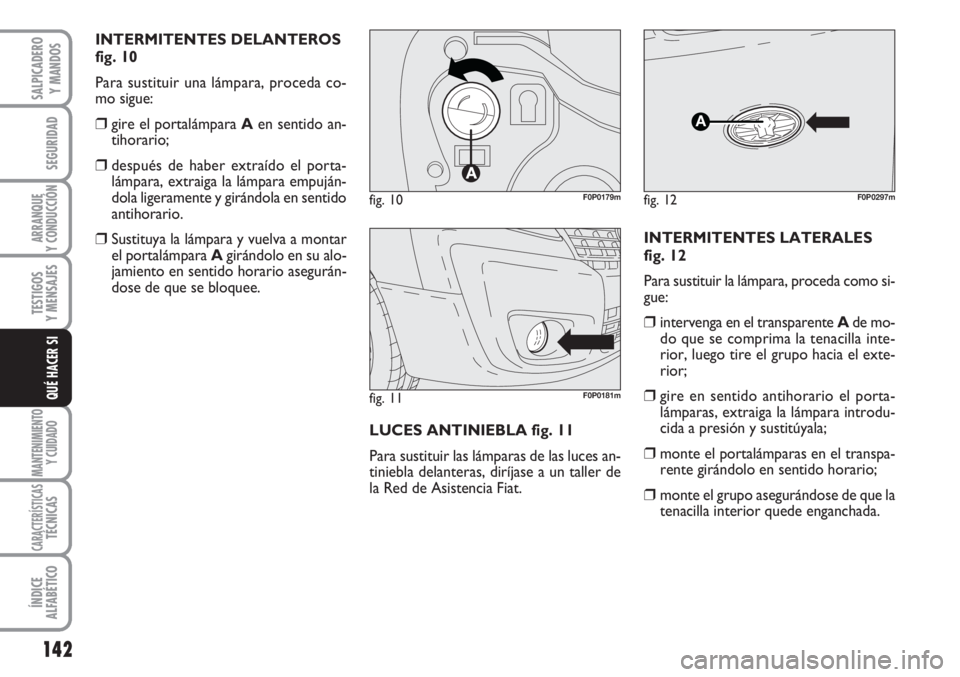

INTERMITENTES DELANTEROS
fig. 10
Para sustituir una lámpara, proceda co-
mo sigue:
❒gire el portalámpara Aen sentido an-
tihorario;
❒después de haber extraído el porta-
lámpara, extraiga la lámpara empuján-
dola ligeramente y girándola en sentido
antihorario.
❒Sustituya la lámpara y vuelva a montar
el portalámpara Agirándolo en su alo-
jamiento en sentido horario asegurán-
dose de que se bloquee.
LUCES ANTINIEBLA fig. 11
Para sustituir las lámparas de las luces an-
tiniebla delanteras, diríjase a un taller de
la Red de Asistencia Fiat.INTERMITENTES LATERALES
fig. 12
Para sustituir la lámpara, proceda como si-
gue:
❒intervenga en el transparente Ade mo-
do que se comprima la tenacilla inte-
rior, luego tire el grupo hacia el exte-
rior;
❒gire en sentido antihorario el porta-
lámparas, extraiga la lámpara introdu-
cida a presión y sustitúyala;
❒monte el portalámparas en el transpa-
rente girándolo en sentido horario;
❒monte el grupo asegurándose de que la
tenacilla interior quede enganchada.
fig. 11F0P0181m
fig. 10F0P0179mfig. 12
A
F0P0297m

143
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
QUÉ HACER SI

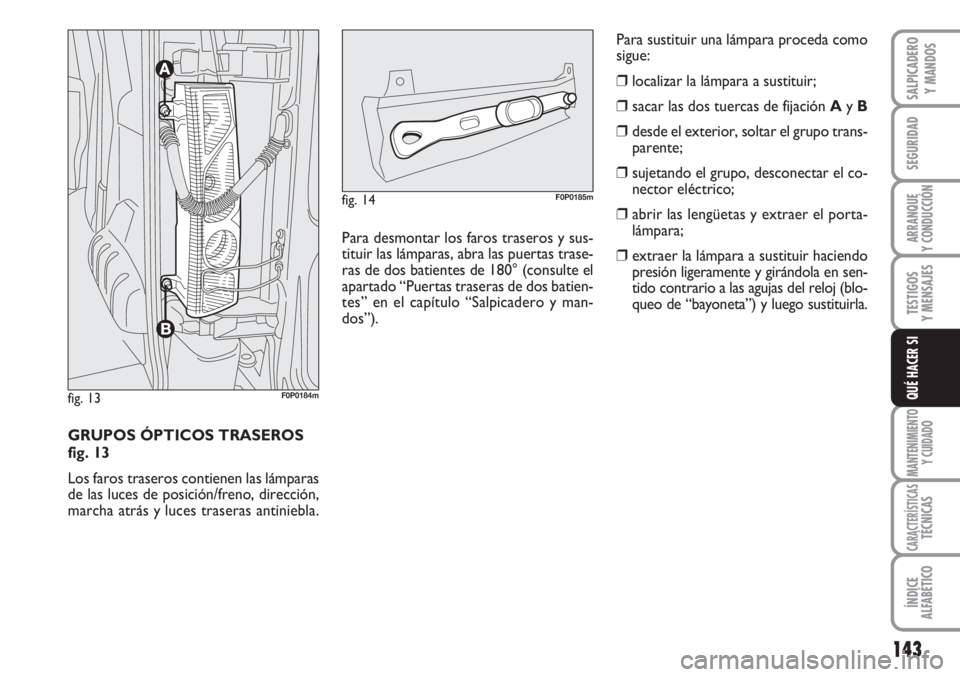

GRUPOS ÓPTICOS TRASEROS
fig. 13
Los faros traseros contienen las lámparas
de las luces de posición/freno, dirección,
marcha atrás y luces traseras antiniebla.
fig. 13F0P0184m
Para desmontar los faros traseros y sus-
tituir las lámparas, abra las puertas trase-
ras de dos batientes de 180° (consulte el
apartado “Puertas traseras de dos batien-
tes” en el capítulo “Salpicadero y man-
dos”).
fig. 14F0P0185m
Para sustituir una lámpara proceda como
sigue:
❒localizar la lámpara a sustituir;
❒sacar las dos tuercas de fijación Ay B
❒desde el exterior, soltar el grupo trans-
parente;
❒sujetando el grupo, desconectar el co-
nector eléctrico;
❒abrir las lengüetas y extraer el porta-
lámpara;
❒extraer la lámpara a sustituir haciendo
presión ligeramente y girándola en sen-
tido contrario a las agujas del reloj (blo-
queo de “bayoneta”) y luego sustituirla.

144
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
QUÉ HACER SI
3raLUZ DEL FRENO

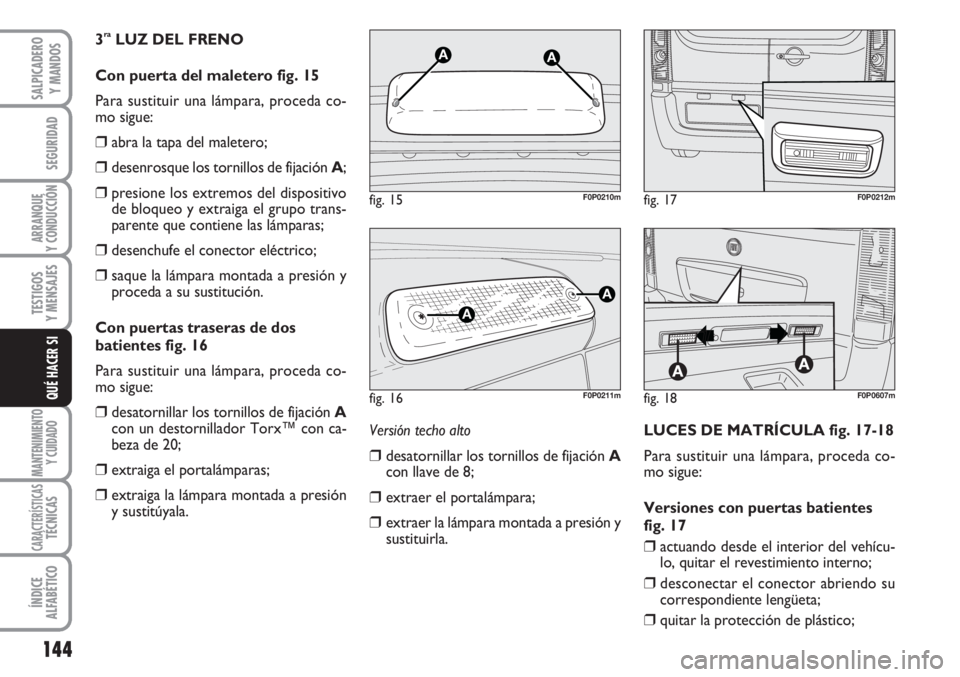

Con puerta del maletero fig. 15
Para sustituir una lámpara, proceda co-
mo sigue:
❒abra la tapa del maletero;
❒desenrosque los tornillos de fijación A;
❒presione los extremos del dispositivo
de bloqueo y extraiga el grupo trans-
parente que contiene las lámparas;
❒desenchufe el conector eléctrico;
❒saque la lámpara montada a presión y
proceda a su sustitución.
Con puertas traseras de dos
batientes fig. 16
Para sustituir una lámpara, proceda co-
mo sigue:
❒desatornillar los tornillos de fijación A
con un destornillador Torx™ con ca-
beza de 20;
❒extraiga el portalámparas;
❒extraiga la lámpara montada a presión
y sustitúyala.
fig. 15
AA
F0P0210m
fig. 16
A
A
F0P0211m
fig. 17F0P0212m
fig. 18F0P0607m
LUCES DE MATRÍCULA fig. 17-18
Para sustituir una lámpara, proceda co-
mo sigue:
Versiones con puertas batientes
fig. 17
❒actuando desde el interior del vehícu-
lo, quitar el revestimiento interno;
❒desconectar el conector abriendo su
correspondiente lengüeta;
❒quitar la protección de plástico; Versión techo alto
❒desatornillar los tornillos de fijaciónA
con llave de 8;
❒extraer el portalámpara;
❒extraer la lámpara montada a presión y
sustituirla.

145
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
QUÉ HACER SI
❒girare el portalámpara un cuarto de
vuelta hacia la izquierda;
❒sustituya la lámpara.
Versiones con portón fig. 18
❒actuar desde el exterior del vehículo en
el punto indicado por la flecha y sacar
el grupo transparente A;
❒sustituya la lámpara liberándola de los
contactos laterales y asegúrese de que la
lámpara nueva quede bloqueada correc-
tamente entre los mismos contactos;
❒vuelva a montar el grupo transparente
montado a presión.
HAY QUE SUSTITUIR
UNA LÁMPARA

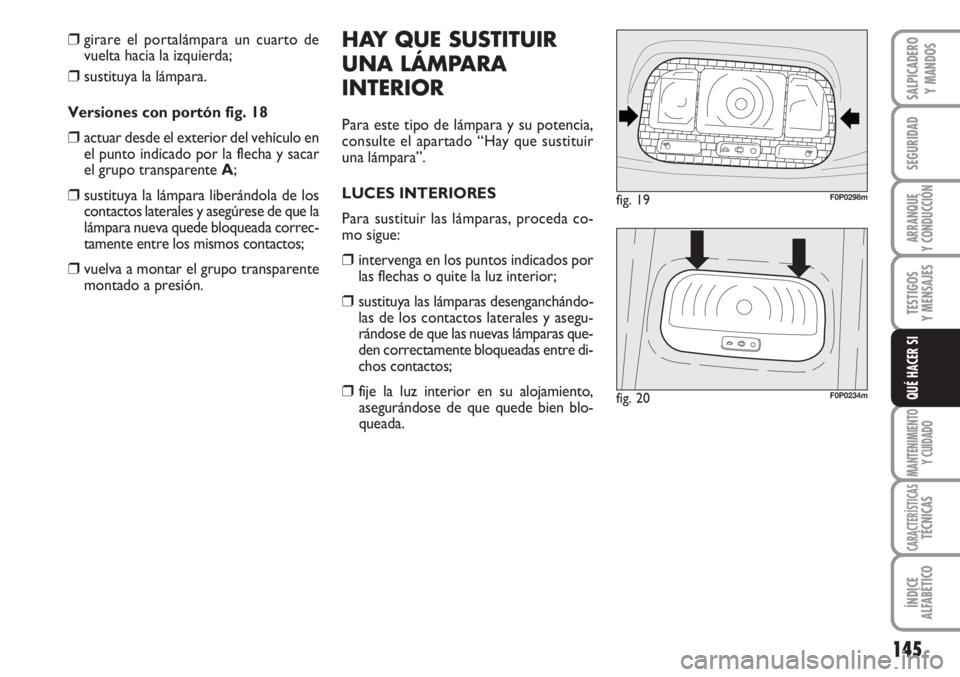

INTERIOR
Para este tipo de lámpara y su potencia,
consulte el apartado “Hay que sustituir
una lámpara”.
LUCES INTERIORES
Para sustituir las lámparas, proceda co-
mo sigue:
❒intervenga en los puntos indicados por
las flechas o quite la luz interior;
❒sustituya las lámparas desenganchándo-
las de los contactos laterales y asegu-
rándose de que las nuevas lámparas que-
den correctamente bloqueadas entre di-
chos contactos;
❒fije la luz interior en su alojamiento,
asegurándose de que quede bien blo-
queada.
fig. 19F0P0298m
fig. 20F0P0234m

146
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
QUÉ HACER SI
HAY QUE SUSTITUIR

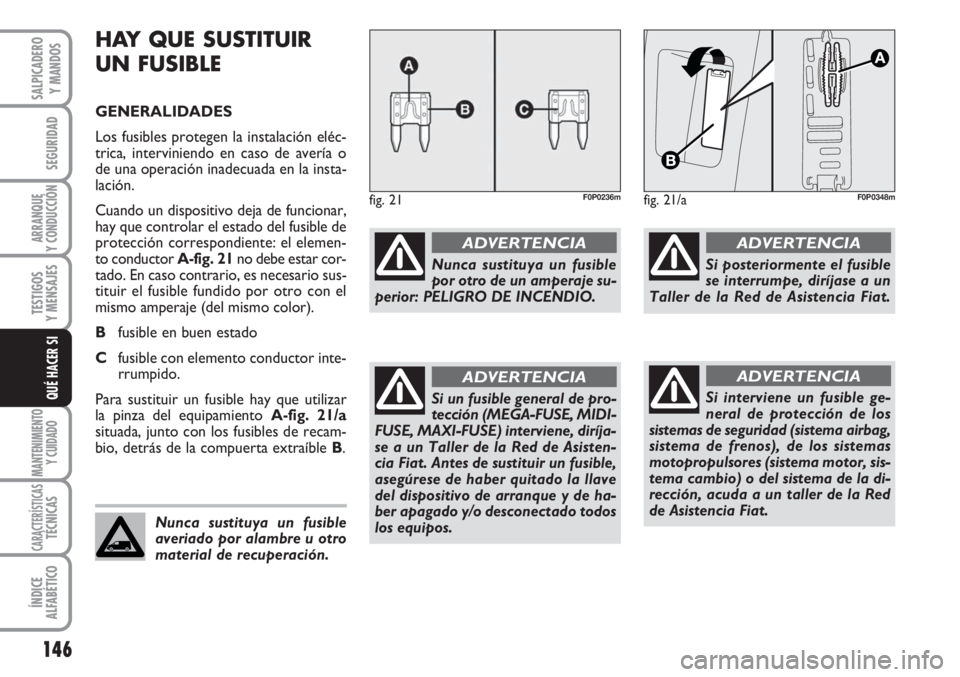

UN FUSIBLE
GENERALIDADES
Los fusibles protegen la instalación eléc-
trica, interviniendo en caso de avería o
de una operación inadecuada en la insta-
lación.
Cuando un dispositivo deja de funcionar,
hay que controlar el estado del fusible de
protección correspondiente: el elemen-
to conductor A-fig. 21no debe estar cor-
tado. En caso contrario, es necesario sus-
tituir el fusible fundido por otro con el
mismo amperaje (del mismo color).
Bfusible en buen estado
Cfusible con elemento conductor inte-
rrumpido.
Para sustituir un fusible hay que utilizar
la pinza del equipamiento A-fig. 21/a
situada, junto con los fusibles de recam-
bio, detrás de la compuerta extraíble B.
Nunca sustituya un fusible
por otro de un amperaje su-
perior: PELIGRO DE INCENDIO.
ADVERTENCIA
Nunca sustituya un fusible
averiado por alambre u otro
material de recuperación.
Si un fusible general de pro-
tección (MEGA-FUSE, MIDI-
FUSE, MAXI-FUSE) interviene, diríja-
se a un Taller de la Red de Asisten-
cia Fiat. Antes de sustituir un fusible,
asegúrese de haber quitado la llave
del dispositivo de arranque y de ha-
ber apagado y/o desconectado todos
los equipos.
ADVERTENCIA
Si posteriormente el fusible
se interrumpe, diríjase a un
Taller de la Red de Asistencia Fiat.
ADVERTENCIA
Si interviene un fusible ge-
neral de protección de los
sistemas de seguridad (sistema airbag,
sistema de frenos), de los sistemas
motopropulsores (sistema motor, sis-
tema cambio) o del sistema de la di-
rección, acuda a un taller de la Red
de Asistencia Fiat.
ADVERTENCIA
fig. 21F0P0236mfig. 21/aF0P0348m

147
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
QUÉ HACER SI

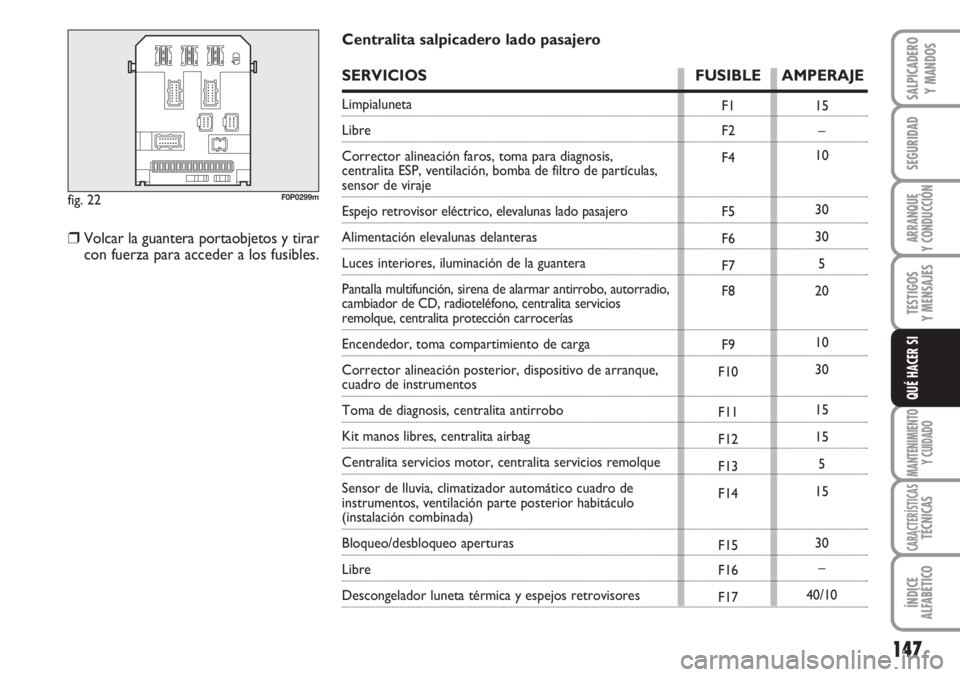

fig. 22F0P0299m
F1
F2
F4
F5
F6
F7
F8
F9
F10
F11
F12
F13
F14
F15
F16
F1715
–
10
30
30
5
20
10
30
15
15
5
15
30
–
40/10
Centralita salpicadero lado pasajero
SERVICIOS FUSIBLE AMPERAJE
Limpialuneta
Libre
Corrector alineación faros, toma para diagnosis,
centralita ESP, ventilación, bomba de filtro de partículas,
sensor de viraje
Espejo retrovisor eléctrico, elevalunas lado pasajero
Alimentación elevalunas delanteras
Luces interiores, iluminación de la guantera
Pantalla multifunción, sirena de alarmar antirrobo, autorradio,
cambiador de CD, radioteléfono, centralita servicios
remolque, centralita protección carrocerías
Encendedor, toma compartimiento de carga
Corrector alineación posterior, dispositivo de arranque,
cuadro de instrumentos
Toma de diagnosis, centralita antirrobo
Kit manos libres, centralita airbag
Centralita servicios motor, centralita servicios remolque
Sensor de lluvia, climatizador automático cuadro de
instrumentos, ventilación parte posterior habitáculo
(instalación combinada)
Bloqueo/desbloqueo aperturas
Libre
Descongelador luneta térmica y espejos retrovisores
❒Volcar la guantera portaobjetos y tirar
con fuerza para acceder a los fusibles.

148
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
QUÉ HACER SI
fig. 23F0P0239m
F1
F2
F3
F4
F5
F6
F8
F9
F10
F11
F12
F13
F1420
15
10
20
15
10
20
10
30
40
30
40
30

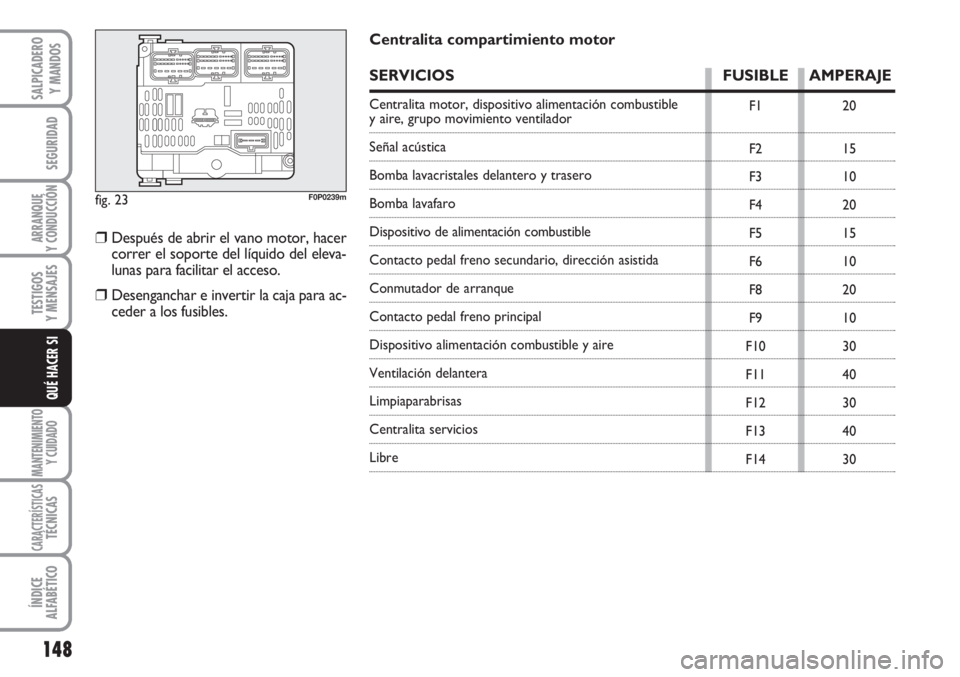

Centralita compartimiento motor
SERVICIOS FUSIBLE AMPERAJE
Centralita motor, dispositivo alimentación combustible y aire, grupo movimiento ventilador
Señal acústica
Bomba lavacristales delantero y trasero
Bomba lavafaro
Dispositivo de alimentación combustible
Contacto pedal freno secundario, dirección asistida
Conmutador de arranque
Contacto pedal freno principal
Dispositivo alimentación combustible y aire
Ventilación delantera
Limpiaparabrisas
Centralita servicios
Libre
❒Después de abrir el vano motor, hacer
correr el soporte del líquido del eleva-
lunas para facilitar el acceso.
❒Desenganchar e invertir la caja para ac-
ceder a los fusibles.

149
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
QUÉ HACER SI
fig. 24
F1
F2
F3
F1 F4 F3 F4 F5
F0P0241m
F1
F2
F3
F4
F36
F37
F38
F39
F4030
–
40/50
–
15
10
20
–
5
Centralita habitáculo (en batería)
SERVICIOS FUSIBLE AMPERAJE
Asientos calefaccionados
Toma de 12V tercera fila asientos (instalación combinada)
Centralita servicios remolque y (para versiones/paises,
donde esté previsto) centralita protección carroceros
Libre
Cerraduras puertas batientes
Cerraduras puertas batientes
Limpialuneta puerta batiente
Ventilación parte trasera del habitáculo
(instalación combinada)
Espejos rebatibles
❒Desenganchar la tapa del comparti-
miento de la batería.
❒Sacar el terminal de batería rojo (+).
Después de cada intervención, vol-
ver a cerrar con precisión la tapa.
