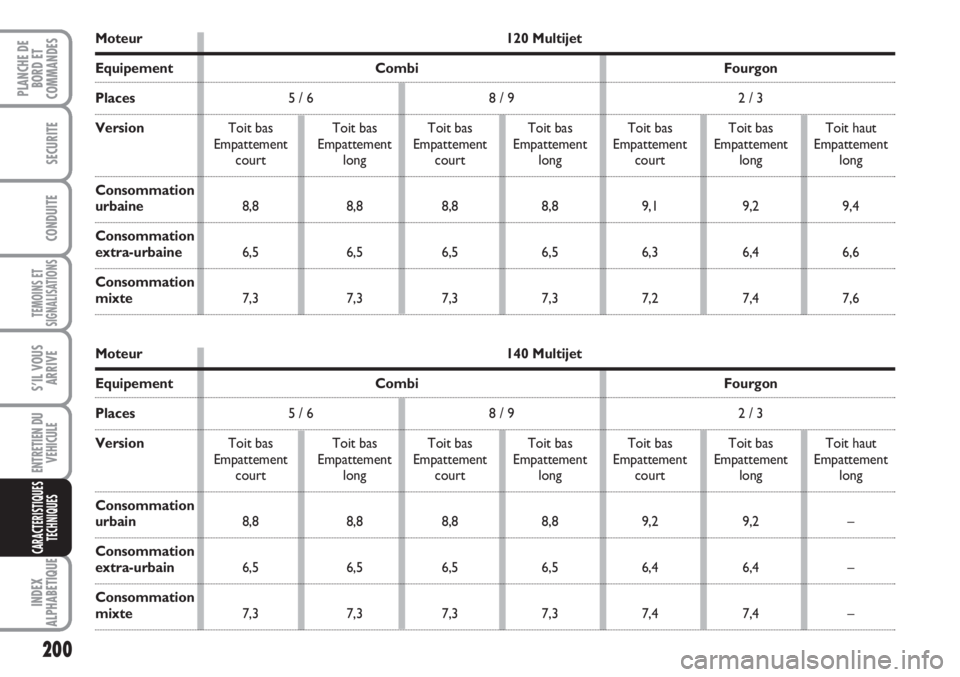

Moteur 120 Multijet
Equipement Combi Fourgon
Places5 / 6 8 / 9 2 / 3
VersionToit bas Toit bas Toit bas Toit bas Toit bas Toit bas Toit haut
Empattement Empattement Empattement Empattement Empattement Empattement Empattement
court long court long court long long
Consommation
urbaine8,8 8,8 8,8 8,8 9,1 9,2 9,4
Consommation
extra-urbaine6,5 6,5 6,5 6,5 6,3 6,4 6,6
Consommation
mixte7,3 7,3 7,3 7,3 7,2 7,4 7,6
Moteur 140 Multijet
Equipement Combi Fourgon
Places5 / 6 8 / 9 2 / 3
VersionToit bas Toit bas Toit bas Toit bas Toit bas Toit bas Toit haut
Empattement Empattement Empattement Empattement Empattement Empattement Empattement
court long court long court long long
Consommation
urbain8,8 8,8 8,8 8,8 9,2 9,2 –
Consommation
extra-urbain6,5 6,5 6,5 6,5 6,4 6,4 –
Consommation
mixte7,3 7,3 7,3 7,3 7,4 7,4 –

201
TEMOINS ET
SIGNALISATIONS
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
Equipement Combi Fourgon
Places5 / 6 8 / 9 2 / 3
VersionToit bas Toit bas Toit bas Toit bas Toit bas Toit bas Toit haut
Empattement Empattement Empattement Empattement Empattement Empattement Empattement
court long court long court long long
90 Multijet 191 194 194 194 191 191 198
120 Multijet194 194 194 194 194 196 200
140 Multijet 194 194 194 194 196 196 –
165 Multijet185 185 185 185 181 181 186

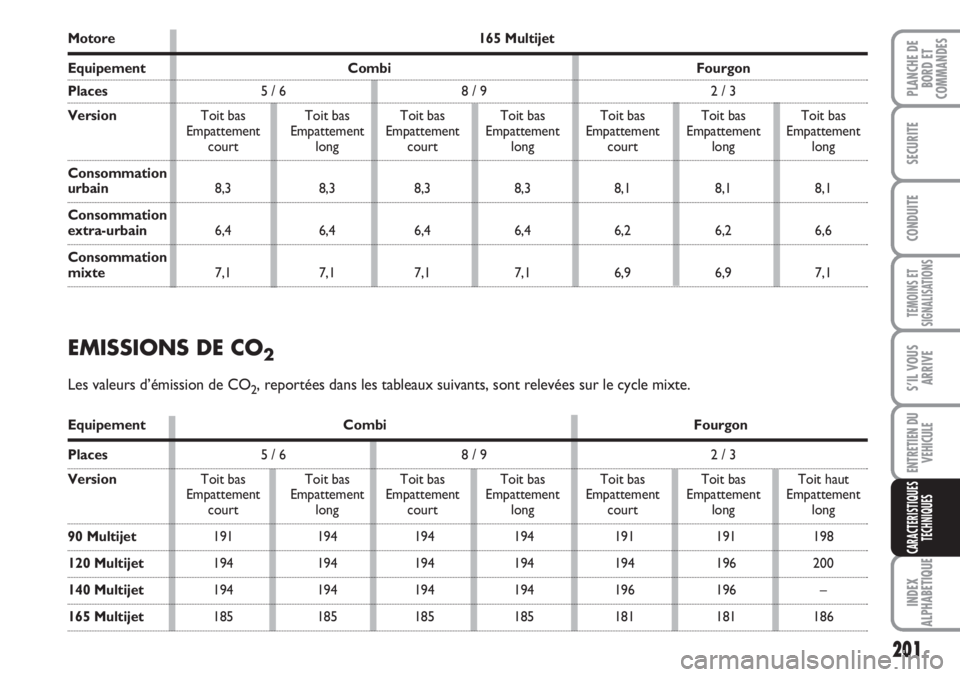

EMISSIONS DE CO2
Les valeurs d’émission de CO2, reportées dans les tableaux suivants, sont relevées sur le cycle mixte.
Motore 165 Multijet
Equipement Combi Fourgon
Places5 / 6 8 / 9 2 / 3
VersionToit bas Toit bas Toit bas Toit bas Toit bas Toit bas Toit bas
Empattement Empattement Empattement Empattement Empattement Empattement Empattement
court long court long court long long
Consommation
urbain8,3 8,3 8,3 8,3 8,1 8,1 8,1
Consommation
extra-urbain6,4 6,4 6,4 6,4 6,2 6,2 6,6
Consommation
mixte7,1 7,1 7,1 7,1 6,9 6,9 7,1

202
TEMOINS ET SIGNALISATIONS
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
Boîte de vitesses
– utilisation de la boîte
de vitesses mécanique.................. 117
Capot moteur .................................... 76
Caractéristiques techniques ............. 173
Carburant
– bouchon du réservoir ................. 91
– interrupteur d'alimentation
en carburant .................................. 59
– jauge de niveau .............................. 14
Carrosserie
– entretien ......................................... 170
– versions .......................................... 173
Ceintures de sécurité
– entretien ......................................... 99
– informations générales ................ 97
– réglage en hauteur ....................... 95
– utilisation ........................................ 94
Cendrier ............................................... 67
Chaînes à neige ................................... 121
Chauffage et ventilation ..................... 27
Clés ........................................................ 7
Climatiseur manuel.............................. 31
Compartiment moteur....................... 158Compte-tours ..................................... 14
Conseils pour la charge ..................... 79
Consommations en carburant .......... 199
Consommations huile moteur ......... 160
Contenances ........................................ 196
Contrôles périodiques........................ 157
Cric ........................................................ 136
Démarrage du moteur
– comment réchauffer le moteur
dés qu'il a démarré ........................ 115
– démarrage avec batterie
d'appoint ......................................... 134
– démarrage par manoeuvres
à inertie .......................................... 135
– dispositif de démarrage ............... 12
– procédure de démarrage ............. 114
Démarreur ........................................... 180
Désembuage
– glaces arrière ......................30-34-38
– pare-brise ............................28-32-38
– vitres latérales avant ......... 28-32-38
Diffuseurs latéraux et centraux ........ 28
Dimensions .......................................... 185
Direction .............................................. 181
Al'arrêt ............................................... 116
ABS ........................................................ 82
Accessoires achetés par le client ..... 90
Additifs et librifiants............................ 197
Ailettes pare-soleil............................... 68
Air bag frontaux ................................... 106
Air bag latéraux .................................. 109
Allume-cigares ..................................... 67
Appuie-tête .......................................... 23
Autoradio (système) .......................... 89
Balais d’essuie-glace .......................... 168
Batterie
– démarrage avec batterie
d'appoint ......................................... 134
– données caractéristiques ............. 180
– niveau du liquide ........................... 164
– mode économie ............................ 151
– recharge ......................................... 151
Boîte à gants/compartiments
porte-objets ...................................... 65
I I
N N
D D
E E
X X
A A
L L
P P
H H
A A
B B
E E
T T
I I
Q Q
U U
E E

203
TEMOINS ET SIGNALISATIONS
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
– remplacement lampe avant ........ 142
– remplacement lampe latérale .... 142
Feux de plaque
minéralogique ...................................... 144
Feux de position
– commande....................................... 47
– remplacement lampe
arrière ................................................... 143
– remplacement lampe
avant ...................................................... 141
Feux de recul ....................................... 143
Feux de route
– commande ..................................... 47
– remplacement lampe ................... 141
Feux de stop ........................................ 143
Fiat Code .............................................. 6
Filtre à air ............................................. 164
Filtre à gazole
(présence d'eau) ................................. 132
Filtre à air ............................................. 164
Fix & Go ............................................... 138
Freins
– de service et de secours .............. 116
– niveau du liquide ........................... 162
Fusibles ................................................. 146Gicleurs de lave-glace ...................... 170
Habitacle ............................................. 172
Huile moteur
– caractéristiques techniques ......... 197
– consommations ............................. 160
– vérification du niveau ................... 160
Instruments de bord ......................... 14
Interrupteur d'alimentation
carburant ........................................... 64
Jauge de niveau carburant................. 14
Kit réparation rapide pneus ............ 138
Lampe
(remplacement d’une) ..................... 139
Lave-glace
– commande ..................................... 50
– niveau du liquide ........................... 162
Lave-phares........................................... 53
Lève-glaces ............................................ 74
Leviers au volant.................................. 47
Limiteur de vitesse ............................. 57
Lubrifiants (caractéristiques) ............. 195
Lunette arrière chauffante ... 30-35-43 Données pour l'identification ............ 174
Embrayage .......................................... 180
Emissions de CO
2............................... 201
Entretien du véhicule
– entretien programmé .................. 154
– Plan d'Entretien Programmé ...... 155
– utilisation sévère du véhicule ...... 157
EOBD (système).................................. 87
Equipement intérieur ......................... 65
Essuie-glace
– balais-racleurs................................. 168
– commande ..................................... 50
– gicleurs ............................................ 170
Fermeture centralisée ...................... 72
Feu troisième stop............................... 144
Feux antibrouillard avant / arrière
– commande....................................... 47
– remplacement lampe ............142-143
Feux de croisement
– commande....................................... 47
– remplacement lampe ................... 141
Feux de détresse ................................ 61
Feux de direction (clignotants)
– commande....................................... 48
– remplacement lampe arrière....... 143

204
TEMOINS ET SIGNALISATIONS
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
Poids et charges remorquables.........190
Porte-bagages/porte-skis
(prédisposition) ................................. 77
Portes .................................................... 69
Pression des pneus (plaque) .............. 184
Prétensionneurs .................................. 96
Recyclage de l’air ....................31-36-41
Réglage éclairage du tableau
de bord................................................ 15
Régulateur de vitesse ......................... 54
Rétroviseurs
– extérieurs ....................................... 25
– intérieur .......................................... 25
Roue (remplacement) ........................ 135
Sièges ................................................... 18
– arrière ............................................. 20
– disposition interne des sièges .... 22
– avant ................................................. 17
– nettoyage ....................................... 172
S'il vous arrive… ................................. 133
Suspensions (données techniques)... 181
Suspensions pneumatiques ............... 78
Symboles .............................................. 6
Tableau de bord ................................ 13
Tachymètre .......................................... 14
Télécommande verrouillage/
déverrouillage portes....................... 7
Témoins et signalisations ................... 123
Tractage du véhicule........................... 152
Transmission ........................................ 180
Transporter les enfants
en sécurité ........................................... 99
– siège-auto ISOFIX (montage) ..... 105
Ventilation .......................................... 27
Vérification des niveaux .................... 158
Verrouillage de la direction .............. 12
Vitesses maximales ............................. 189
Vitres
– nettoyage ....................................... 171
– vitres coulissantes ........................ 69
Volant..................................................... 24
Montre ................................................. 16

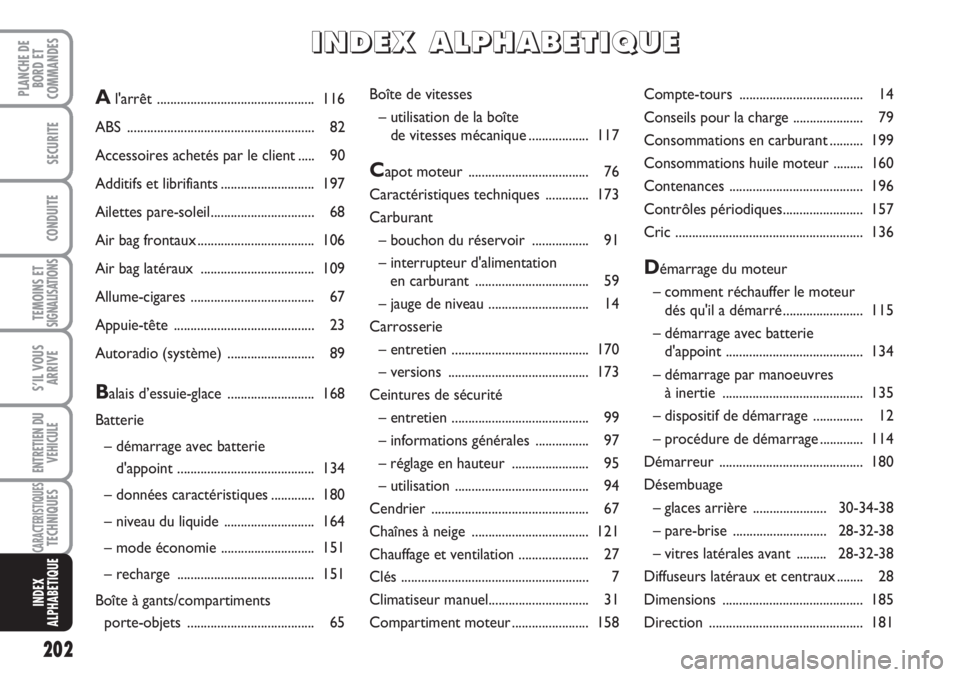

Moteur
– alimentation ................................... 180
– code d'identification ..................... 177
– données caractéristiques ............ 173
– lubrification .................................... 197
Niveau huile moteur ........................ 160
Niveau liquide circuit
de refroidissement moteur................ 161
Niveau liquide de freins ..................... 162
Niveau liquide direction assistée ...... 163
Niveau liquide lave-glace/
lave-phares.......................................... 162
Niveaux (vérification)......................... 158
Peinture ............................................... 170
Performances ...................................... 198
Phares
– orientation du faisceau
lumineux ......................................... 81
Plafonnier............................................... 60
– remplacement lampe ................... 139
Planche de bord .................................. 5
Pneus ..................................................... 184
– s'il vous arrive de crever
un pneu ........................................... 135

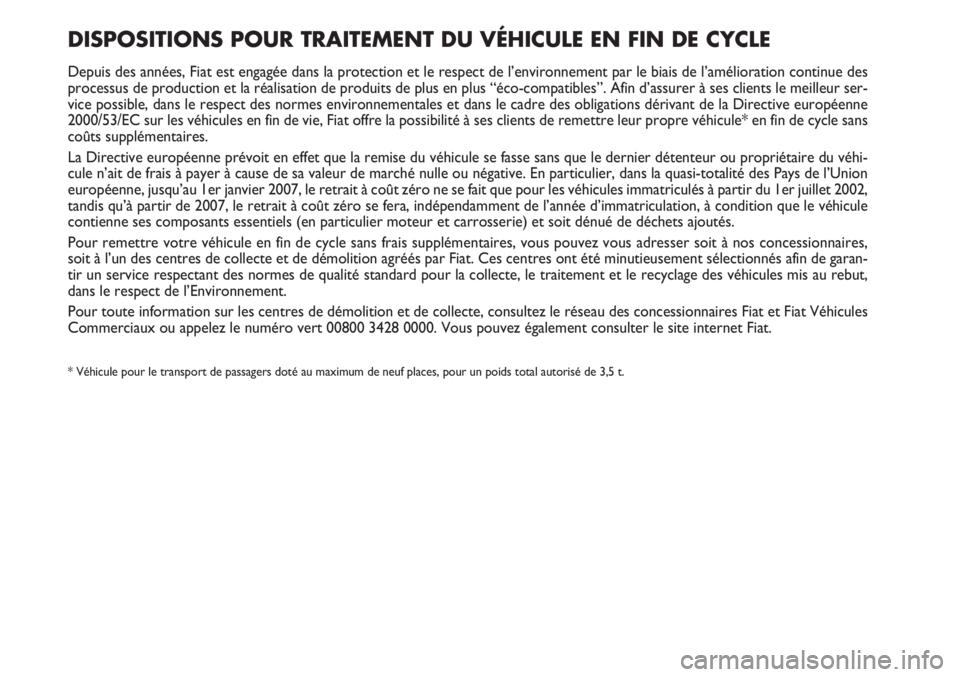

DISPOSITIONS POUR TRAITEMENT DU VÉHICULE EN FIN DE CYCLE
Depuis des années, Fiat est engagée dans la protection et le respect de l’environnement par le biais de l’amélioration continue des
processus de production et la réalisation de produits de plus en plus “éco-compatibles”. Afin d’assurer à ses clients le meilleur ser-
vice possible, dans le respect des normes environnementales et dans le cadre des obligations dérivant de la Directive européenne
2000/53/EC sur les véhicules en fin de vie, Fiat offre la possibilité à ses clients de remettre leur propre véhicule* en fin de cycle sans
coûts supplémentaires.
La Directive européenne prévoit en effet que la remise du véhicule se fasse sans que le dernier détenteur ou propriétaire du véhi-
cule n’ait de frais à payer à cause de sa valeur de marché nulle ou négative. En particulier, dans la quasi-totalité des Pays de l’Union
européenne, jusqu’au 1er janvier 2007, le retrait à coût zéro ne se fait que pour les véhicules immatriculés à partir du 1er juillet 2002,
tandis qu’à partir de 2007, le retrait à coût zéro se fera, indépendamment de l’année d’immatriculation, à condition que le véhicule
contienne ses composants essentiels (en particulier moteur et carrosserie) et soit dénué de déchets ajoutés.
Pour remettre votre véhicule en fin de cycle sans frais supplémentaires, vous pouvez vous adresser soit à nos concessionnaires,
soit à l’un des centres de collecte et de démolition agréés par Fiat. Ces centres ont été minutieusement sélectionnés afin de garan-
tir un service respectant des normes de qualité standard pour la collecte, le traitement et le recyclage des véhicules mis au rebut,
dans le respect de l’Environnement.
Pour toute information sur les centres de démolition et de collecte, consultez le réseau des concessionnaires Fiat et Fiat Véhicules
Commerciaux ou appelez le numéro vert 00800 3428 0000. Vous pouvez également consulter le site internet Fiat.
* Véhicule pour le transport de passagers doté au maximum de neuf places, pour un poids total autorisé de 3,5 t.

®
A votre mecanicien, demande
®
Est dans le coeur de votre moteur.

Le moteur de votre auto est ne avec Selenia,
Votre voiture a choisit Selenia
la gamme des huiles moteurs qui repond aux exigences des plus recentes
specifications internationales. Des tests specifiques et des caracteristiques
techniques de hauts niveaux font de Selenia le lubrifiant developpe pour
rendre les prestations de votre moteur sures et gagnantes.
La qualite Selenia s'articule autour d'une gamme de produits technologiquement avances:
SELENIA K PURE ENERGY
Lubrifiant synthétique conçu pour la dernière génération
de moteurs à essence à faibles émissions.
Sa formulation spéciale assure également la plus grande
protection aux moteurs turbocompressés hautes
performances et soumis à stress thermique élevé.
Sa faible teneur en cendres contribue à la propreté totale
des catalyseurs modernes.
SELENIA WR PURE ENERGY
Lubrifiant entièrement synthétique à même de répondre
aux exigences des moteurs diesel les plus modernes.
Faible teneur en cendres pour protéger le filtre à
particules des résidus de combustion. High Fuel
Economy System permettant une économie considérable
de carburant. Réduit le danger de l’encrassement de la
turbine pour garantir la protection des moteurs diesel de
plus en plus performants. SELENIA MULTIPOWER
Lubrifiant ideal pour la protection des moteurs essence de
la nouvelle generation, meme dans des conditions
d'utilisation climatiques extremes. Guaranti une reduction
de la consommation de carburant (Energy Conserving) et
est ideal pour motorisations alternatives egalement.
SELENIA SPORT
Lubrifiant entièrement synthétique répondant aux
exigences des moteurs hautes performances.
Conçu pour protéger le moteur également dans des
situations de stress thermique élevé. Il évite le barbouillage
de la turbine et permet d’obtenir les plus grandes
performances en toute sécurité.
La gamme Selenia comprend notamment la Selenia StAR
Pure Energy, Selenia Racing, Selenia K, Selenia WR,
Selenia 20K, Selenia 20K AR.
Pour d’autres informations sur les produits Selenia, consultez
le sitewww.selenia.com.

Fiat Group Automobiles S.p.A. - Customer Services - Technical Services - Service Engineering - Largo Senatore G. Agnelli, 5 - 10040 Volvera - Torino (Italia)Imprime n. 603.81.738 - 12/2010 - 3 Edition
VIDANGE HUILE MOTEUR
90 Multijet - 120 Multijet - 140 Multijet - 165 Multijet
Capacité réservoir 80
Réserve 8
Ravitailler les voitures à moteur à gazole uniquement avec du gazole pour autotraction (Spécification EN590).

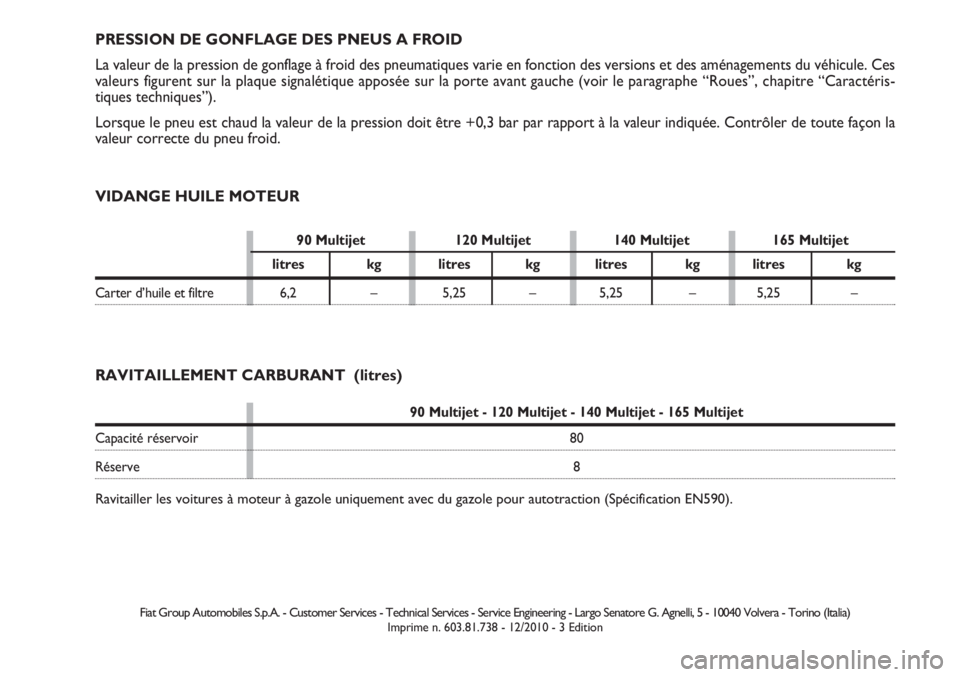

RAVITAILLEMENT CARBURANT (litres) PRESSION DE GONFLAGE DES PNEUS A FROID
La valeur de la pression de gonflage à froid des pneumatiques varie en fonction des versions et des aménagements du véhicule. Ces
valeurs figurent sur la plaque signalétique apposée sur la porte avant gauche (voir le paragraphe “Roues”, chapitre “Caractéris-
tiques techniques”).
Lorsque le pneu est chaud la valeur de la pression doit être +0,3 bar par rapport à la valeur indiquée. Contrôler de toute façon la
valeur correcte du pneu froid.
90 Multijet 120 Multijet 140 Multijet 165 Multijet
litres kg litres kg litres kg litres kg
Carter d’huile et filtre6,2 – 5,25 – 5,25 – 5,25 –

Les données de cette brochure sont fournies à titre indicatif.
Fiat pourra, à n’importe quel moment, appliquer aux modèles décrits dans la présente notice toute modification
estimée nécessaire pour des raisons techniques ou commerciales.
Pour toute information, nous prions le Client de bien vouloir s’adresser au Concessionnaire ou Siège Fiat le plus proche.
Impression sur papier écologique sans chlore.
FRANÇAIS
