FIAT SCUDO 2012 Betriebsanleitung (in German)

17
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENT
E
Entfernung vom Zielort
Die Entfernung vom Zielort gibt die Ent-
fernung an, die noch zurückgelegt werden
muss, um den eingestellten Zielort bei ein-
geschalteter Navigation zu erreichen.
Zurückgelegte Fahrstrecke
Die zurückgelegte Fahrstrecke gibt die vom
Fahrzeug zurückgelegte Fahrstrecke, die seit
Beginn der Fahrt berechnet wird, nach dem
Resetverfahren (Rücksetzung der Werte) an.
Durchschnittsverbrauch
Der Durchschnittsverbrauch gibt den
durchschnittlichen Verbrauch an, der seit
Beginn der Fahrt nach dem Resetverfahren
(Rücksetzung der Werte) berechnet wird.
Durchschnittsgeschwindigkeit
Die Durchschnittsgeschwindigkeit gibt die
durchschnittliche Fahrgeschwindigkeit an, die
seit Beginn der Fahrt nach dem Resetverfah-
ren (Rücksetzung der Werte) berechnet wird.

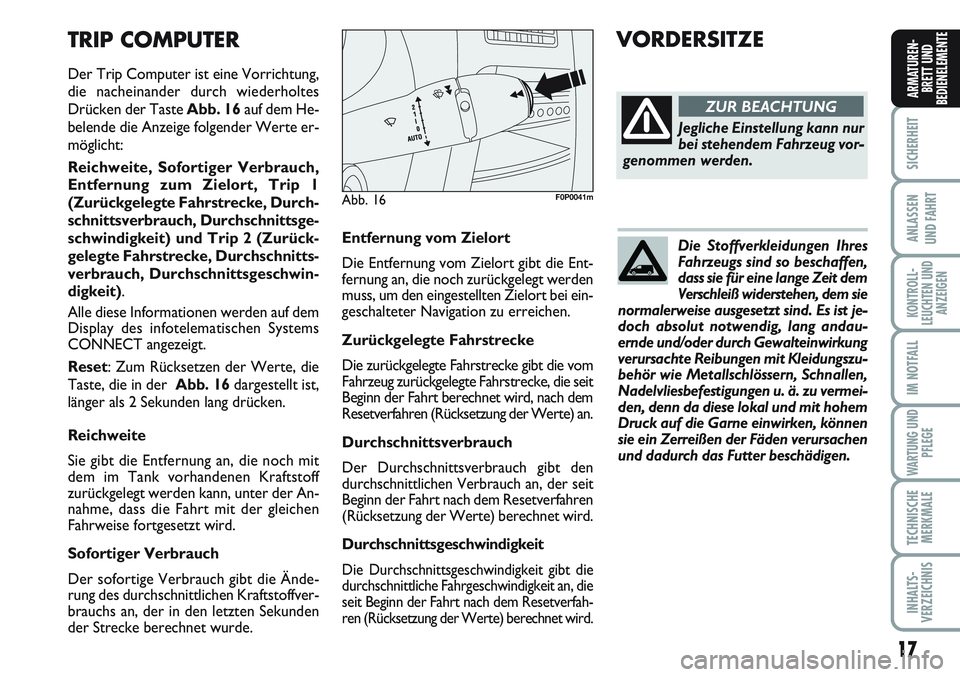

TRIP COMPUTER
Der Trip Computer ist eine Vorrichtung,
die nacheinander durch wiederholtes
Drücken der Taste Abb. 16auf dem He-
belende die Anzeige folgender Werte er-
möglicht:
Reichweite, Sofortiger Verbrauch,
Entfernung zum Zielort, Trip 1
(Zurückgelegte Fahrstrecke, Durch-
schnittsverbrauch, Durchschnittsge-
schwindigkeit) und Trip 2 (Zurück-
gelegte Fahrstrecke, Durchschnitts-
verbrauch, Durchschnittsgeschwin-
digkeit).
Alle diese Informationen werden auf dem
Display des infotelematischen Systems
CONNECT angezeigt.
Reset: Zum Rücksetzen der Werte, die
Taste, die in der Abb. 16dargestellt ist,
länger als 2 Sekunden lang drücken.
Reichweite
Sie gibt die Entfernung an, die noch mit
dem im Tank vorhandenen Kraftstoff
zurückgelegt werden kann, unter der An-
nahme, dass die Fahrt mit der gleichen
Fahrweise fortgesetzt wird.
Sofortiger Verbrauch
Der sofortige Verbrauch gibt die Ände-
rung des durchschnittlichen Kraftstoffver-
brauchs an, der in den letzten Sekunden
der Strecke berechnet wurde.
Abb. 16F0P0041m
VORDERSITZE
Jegliche Einstellung kann nur
bei stehendem Fahrzeug vor-
genommen werden.
ZUR BEACHTUNG
Die Stoffverkleidungen Ihres
Fahrzeugs sind so beschaffen,
dass sie für eine lange Zeit dem
Verschleiß widerstehen, dem sie
normalerweise ausgesetzt sind. Es ist je-
doch absolut notwendig, lang andau-
ernde und/oder durch Gewalteinwirkung
verursachte Reibungen mit Kleidungszu-
behör wie Metallschlössern, Schnallen,
Nadelvliesbefestigungen u. ä. zu vermei-
den, denn da diese lokal und mit hohem
Druck auf die Garne einwirken, können
sie ein Zerreißen der Fäden verursachen
und dadurch das Futter beschädigen.

18
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENT
E

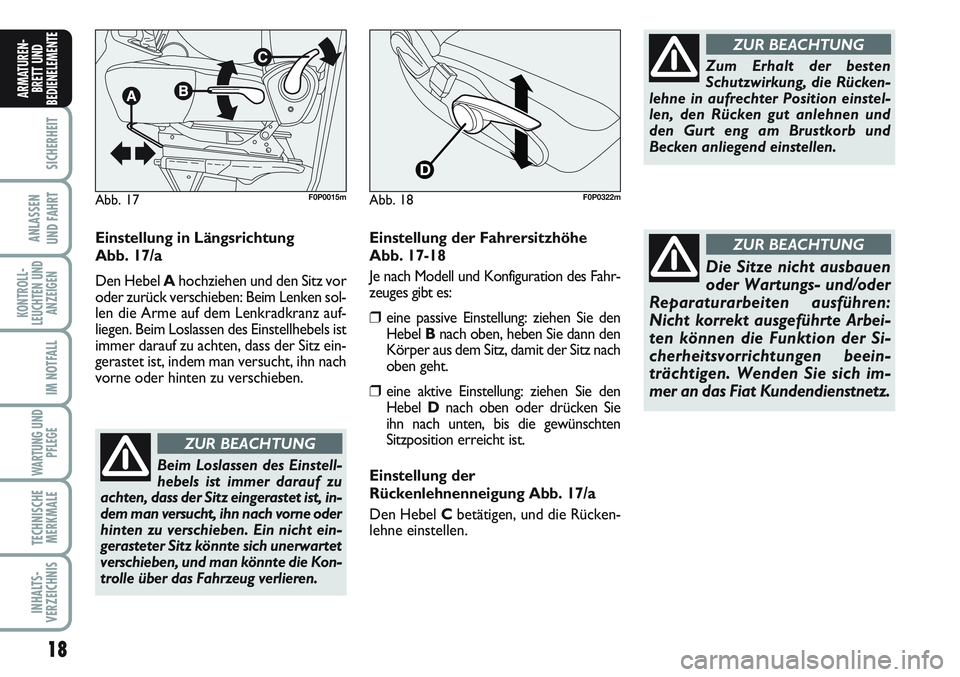

Einstellung in Längsrichtung
Abb. 17/a
Den Hebel Ahochziehen und den Sitz vor
oder zurück verschieben: Beim Lenken sol-
len die Arme auf dem Lenkradkranz auf-
liegen. Beim Loslassen des Einstellhebels ist
immer darauf zu achten, dass der Sitz ein-
gerastet ist, indem man versucht, ihn nach
vorne oder hinten zu verschieben.
Beim Loslassen des Einstell-
hebels ist immer darauf zu
achten, dass der Sitz eingerastet ist, in-
dem man versucht, ihn nach vorne oder
hinten zu verschieben. Ein nicht ein-
gerasteter Sitz könnte sich unerwartet
verschieben, und man könnte die Kon-
trolle über das Fahrzeug verlieren.
ZUR BEACHTUNG
Zum Erhalt der besten
Schutzwirkung, die Rücken-
lehne in aufrechter Position einstel-
len, den Rücken gut anlehnen und
den Gurt eng am Brustkorb und
Becken anliegend einstellen.
ZUR BEACHTUNG
Einstellung der Fahrersitzhöhe
Abb. 17-18
Je nach Modell und Konfiguration des Fahr-
zeuges gibt es:
❒eine passive Einstellung: ziehen Sie den
Hebel Bnach oben, heben Sie dann den
Körper aus dem Sitz, damit der Sitz nach
oben geht.
❒eine aktive Einstellung: ziehen Sie den
Hebel Dnach oben oder drücken Sie
ihn nach unten, bis die gewünschten
Sitzposition erreicht ist.
Einstellung der
Rückenlehnenneigung Abb. 17/a
Den Hebel C betätigen, und die Rücken-
lehne einstellen.
Die Sitze nicht ausbauen
oder Wartungs- und/oder
Reparaturarbeiten ausführen:
Nicht korrekt ausgeführte Arbei-
ten können die Funktion der Si-
cherheitsvorrichtungen beein-
trächtigen. Wenden Sie sich im-
mer an das Fiat Kundendienstnetz.
ZUR BEACHTUNG
Abb. 17F0P0015mAbb. 18F0P0322m

19
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
Abb. 18/aF0P0016m
Abb. 19
AB
F0P0017m
Abb. 20F0P0018m
Abb. 21F0P0019m

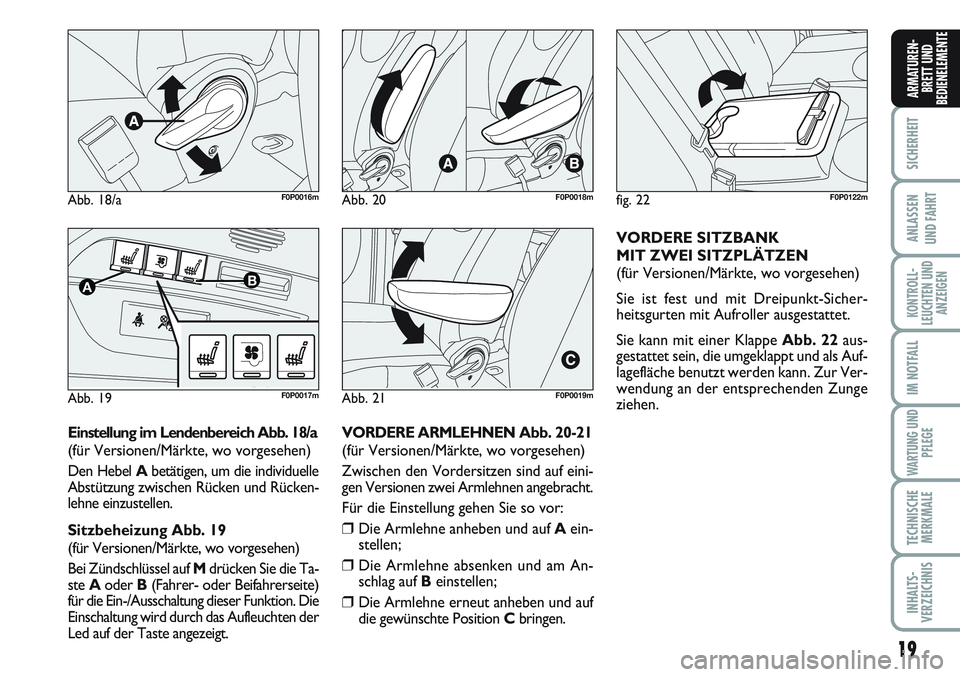

Einstellung im Lendenbereich Abb. 18/a
(für Versionen/Märkte, wo vorgesehen)
Den Hebel Abetätigen, um die individuelle
Abstützung zwischen Rücken und Rücken-
lehne einzustellen.
Sitzbeheizung Abb. 19
(für Versionen/Märkte, wo vorgesehen)
Bei Zündschlüssel auf Mdrücken Sie die Ta-
ste Aoder B(Fahrer- oder Beifahrerseite)
für die Ein-/Ausschaltung dieser Funktion. Die
Einschaltung wird durch das Aufleuchten der
Led auf der Taste angezeigt.VORDERE ARMLEHNENAbb. 20-21
(für Versionen/Märkte, wo vorgesehen)
Zwischen den Vordersitzen sind auf eini-
gen Versionen zwei Armlehnen angebracht.
Für die Einstellung gehen Sie so vor:
❒Die Armlehne anheben und auf Aein-
stellen;
❒Die Armlehne absenken und am An-
schlag auf Beinstellen;
❒Die Armlehne erneut anheben und auf
die gewünschte Position Cbringen.
fig. 22F0P0122m
VORDERE SITZBANK
MIT ZWEI SITZPLÄTZEN
(für Versionen/Märkte, wo vorgesehen)
Sie ist fest und mit Dreipunkt-Sicher-
heitsgurten mit Aufroller ausgestattet.
Sie kann mit einer Klappe Abb. 22aus-
gestattet sein, die umgeklappt und als Auf-
lagefläche benutzt werden kann. Zur Ver-
wendung an der entsprechenden Zunge
ziehen.

20
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENT
E
UMKLAPPEN, AUS- UND EIN-
BAU DER HINTEREN SITZBANK
Zum Aus- und Einbau der
Sitzbank muss die Rücken-
lehne ganz abgesenkt und auf dem
Kissen abgeflacht werden, um die
Gefahr, dass sich die Mechanismen
des Sitzgelenks berühren, zu ver-
meiden.
ZUR BEACHTUNG
RÜCKSITZE
Einzelsitz
Er kann umgeklappt werden, um den Zu-
gang zum hinteren Bereich zu vereinfa-
chen, und kann herausgenommen werden.
Einige Versionen können mit einer Aufla-
gefläche ausgestattet sein, die sich in der
Rückenlehne des Sitzes befindet.
Zur Verwendung auf den Freigabehebel
A-Abb. 23einwirken, und die Rücken-
lehne bis zum Kissen begleiten.
❒Den Sitz anheben, um die Bolzen aus
ihren Verankerungen zu entfernen, und
den Sitz herausnehmen, wobei darauf
zu achten ist, dass die Rückenlehne fest
nach unten gedrückt und auf dem Kis-
sen abgeflacht wird.SITZBANK MIT ZWEI
SITZPLÄTZEN
Je nach den Ausstattungen kann sie un-
terschiedlicher Art sein:
❒Sitzbank mit 2 Sitzplätzen mit fester
Rückenlehne;
❒Sitzbank mit 2 Sitzplätzen, die ausgebaut
werden kann, mit Rückenlehnen, die
einzeln umgeklappt werden können;
❒Sitzbank mit 2 Sitzplätzen, die ausgebaut
werden kann, mit Rückenlehnen, die
einzeln geneigt oder in “Tischposition”
umgeklappt werden können.
Abb. 23F0P0022m
Abb. 24F0P0023m
Für den Aus- und Einbau des
Sitzes muss die Rückenlehne
fest nach unten gedrückt und
auf dem Kissen abgeflacht
werden, um jede Berührungsgefahr in
den Gelenkmechanismen des Sitzes zu
vermeiden.
Umklappen/Entfernen des
Einzelsitzes
Zum Umklappen der Rückenlehne, den
Griff A-Abb. 23nach oben ziehen.
Zum kompletten Ausbau des Sitzes gehen
Sie bitte wie folgt vor:
❒Auf den Griff A-Abb. 24einwirken,
und den Sitz gemäß Darstellung in der
Abbildung nach vorn begleiten;

21
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE

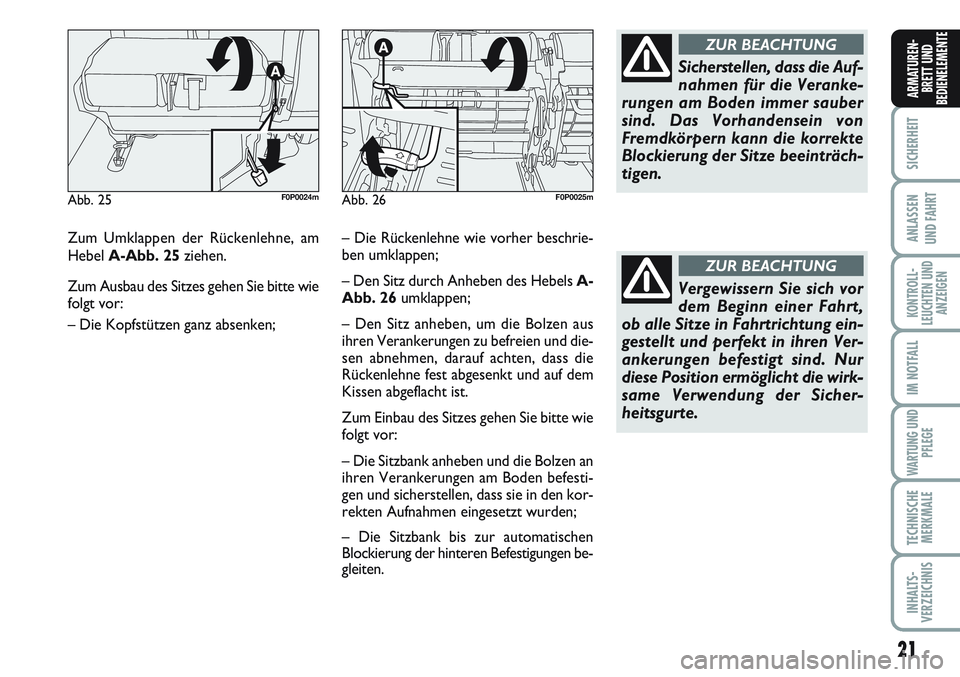

Zum Umklappen der Rückenlehne, am
Hebel A-Abb. 25ziehen.
Zum Ausbau des Sitzes gehen Sie bitte wie
folgt vor:
– Die Kopfstützen ganz absenken;
Abb. 25F0P0024mAbb. 26F0P0025m
– Die Rückenlehne wie vorher beschrie-
ben umklappen;
– Den Sitz durch Anheben des HebelsA-
Abb. 26umklappen;
– Den Sitz anheben, um die Bolzen aus
ihren Verankerungen zu befreien und die-
sen abnehmen, darauf achten, dass die
Rückenlehne fest abgesenkt und auf dem
Kissen abgeflacht ist.
Zum Einbau des Sitzes gehen Sie bitte wie
folgt vor:
– Die Sitzbank anheben und die Bolzen an
ihren Verankerungen am Boden befesti-
gen und sicherstellen, dass sie in den kor-
rekten Aufnahmen eingesetzt wurden;
– Die Sitzbank bis zur automatischen
Blockierung der hinteren Befestigungen be-
gleiten.
Sicherstellen, dass die Auf-
nahmen für die Veranke-
rungen am Boden immer sauber
sind. Das Vorhandensein von
Fremdkörpern kann die korrekte
Blockierung der Sitze beeinträch-
tigen.
ZUR BEACHTUNG
Vergewissern Sie sich vor
dem Beginn einer Fahrt,
ob alle Sitze in Fahrtrichtung ein-
gestellt und perfekt in ihren Ver-
ankerungen befestigt sind. Nur
diese Position ermöglicht die wirk-
same Verwendung der Sicher-
heitsgurte.
ZUR BEACHTUNG

22
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENT
E
F0P0123m
F0P0124m
F0P0125m
F0P0126m
F0P0127m
F0P0128m

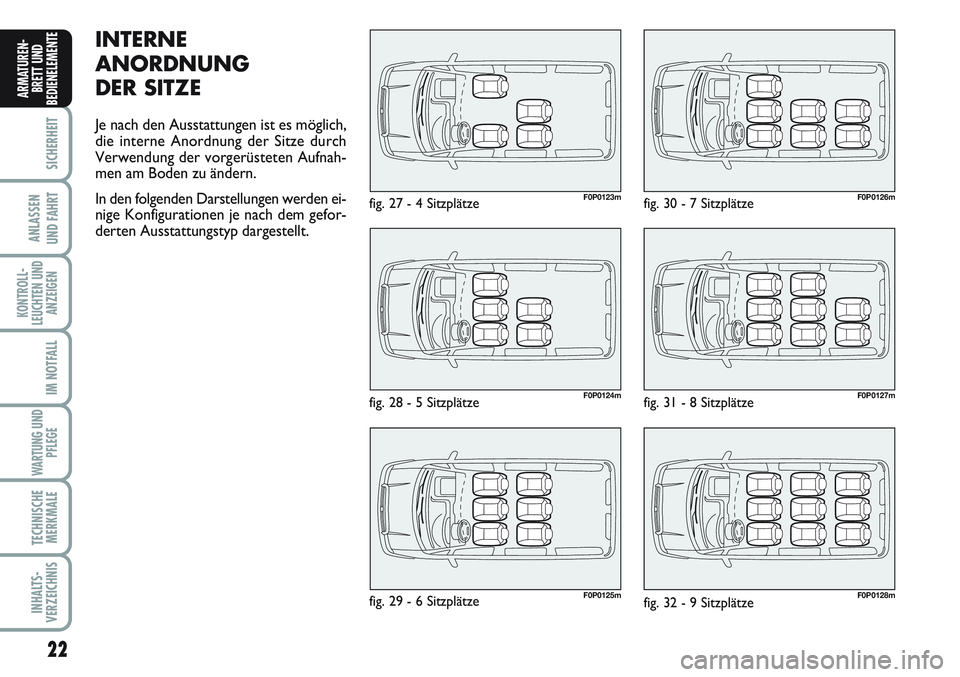

INTERNE
ANORDNUNG
DER SITZE
Je nach den Ausstattungen ist es möglich,
die interne Anordnung der Sitze durch
Verwendung der vorgerüsteten Aufnah-
men am Boden zu ändern.
In den folgenden Darstellungen werden ei-
nige Konfigurationen je nach dem gefor-
derten Ausstattungstyp dargestellt.
fig. 27 - 4 Sitzplätze
fig. 28 - 5 Sitzplätze
fig. 29 - 6 Sitzplätzefig. 30 - 7 Sitzplätze
fig. 31 - 8 Sitzplätze
fig. 32 - 9 Sitzplätze

23
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE

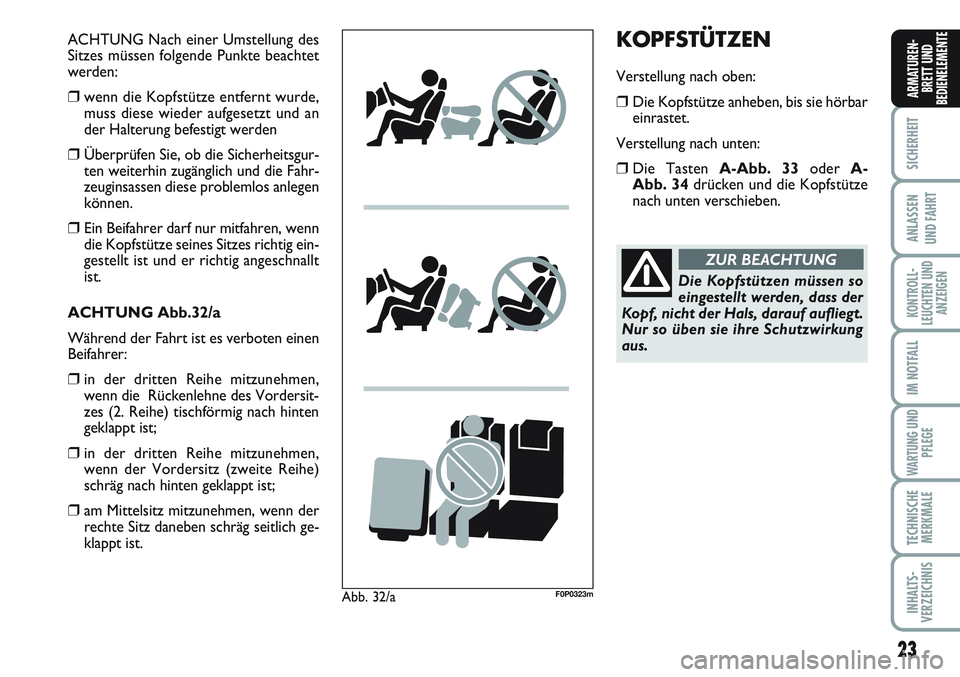

ACHTUNG Nach einer Umstellung des
Sitzes müssen folgende Punkte beachtet
werden:
❒wenn die Kopfstütze entfernt wurde,
muss diese wieder aufgesetzt und an
der Halterung befestigt werden
❒Überprüfen Sie, ob die Sicherheitsgur-
ten weiterhin zugänglich und die Fahr-
zeuginsassen diese problemlos anlegen
können.
❒Ein Beifahrer darf nur mitfahren, wenn
die Kopfstütze seines Sitzes richtig ein-
gestellt ist und er richtig angeschnallt
ist.
ACHTUNG Abb.32/a
Während der Fahrt ist es verboten einen
Beifahrer:
❒in der dritten Reihe mitzunehmen,
wenn die Rückenlehne des Vordersit-
zes (2. Reihe) tischförmig nach hinten
geklappt ist;
❒in der dritten Reihe mitzunehmen,
wenn der Vordersitz (zweite Reihe)
schräg nach hinten geklappt ist;
❒am Mittelsitz mitzunehmen, wenn der
rechte Sitz daneben schräg seitlich ge-
klappt ist.
Abb. 32/aF0P0323m

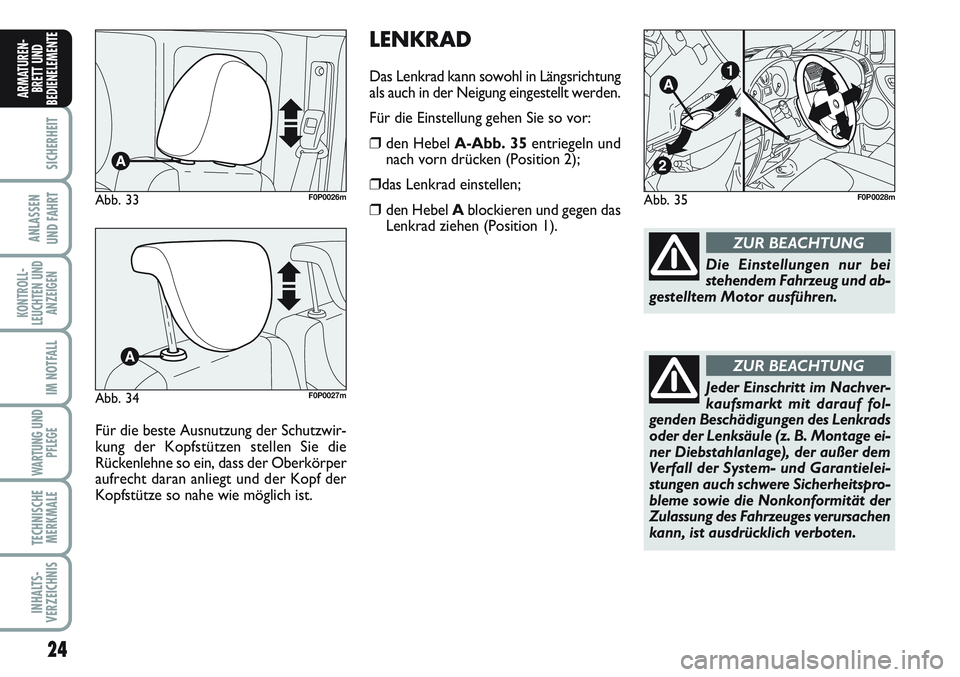

KOPFSTÜTZEN
Verstellung nach oben:
❒Die Kopfstütze anheben, bis sie hörbar
einrastet.
Verstellung nach unten:
❒Die Tasten A-Abb. 33oder A-
Abb. 34drücken und die Kopfstütze
nach unten verschieben.
Die Kopfstützen müssen so
eingestellt werden, dass der
Kopf, nicht der Hals, darauf aufliegt.
Nur so üben sie ihre Schutzwirkung
aus.
ZUR BEACHTUNG

24
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENT
E
Für die beste Ausnutzung der Schutzwir-
kung der Kopfstützen stellen Sie die
Rückenlehne so ein, dass der Oberkörper
aufrecht daran anliegt und der Kopf der
Kopfstütze so nahe wie möglich ist.
Abb. 35F0P0028mAbb. 33F0P0026m
Abb. 34F0P0027m
LENKRAD
Das Lenkrad kann sowohl in Längsrichtung
als auch in der Neigung eingestellt werden.
Für die Einstellung gehen Sie so vor:
❒den Hebel A-Abb. 35entriegeln und
nach vorn drücken (Position 2);
❒das Lenkrad einstellen;
❒den Hebel Ablockieren und gegen das
Lenkrad ziehen (Position 1).
Die Einstellungen nur bei
stehendem Fahrzeug und ab-
gestelltem Motor ausführen.
ZUR BEACHTUNG
Jeder Einschritt im Nachver-
kaufsmarkt mit darauf fol-
genden Beschädigungen des Lenkrads
oder der Lenksäule (z. B. Montage ei-
ner Diebstahlanlage), der außer dem
Verfall der System- und Garantielei-
stungen auch schwere Sicherheitspro-
bleme sowie die Nonkonformität der
Zulassung des Fahrzeuges verursachen
kann, ist ausdrücklich verboten.
ZUR BEACHTUNG

25
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE

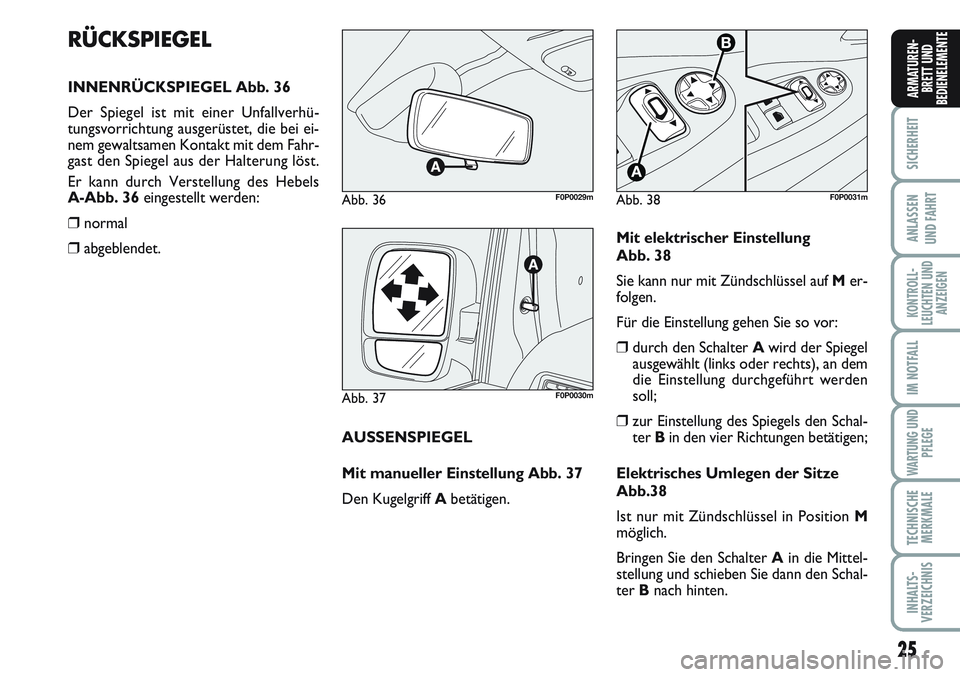

RÜCKSPIEGEL
INNENRÜCKSPIEGEL Abb. 36
Der Spiegel ist mit einer Unfallverhü-
tungsvorrichtung ausgerüstet, die bei ei-
nem gewaltsamen Kontakt mit dem Fahr-
gast den Spiegel aus der Halterung löst.
Er kann durch Verstellung des Hebels
A-Abb. 36 eingestellt werden:
❒normal
❒abgeblendet.
Abb. 36F0P0029m
Abb. 37F0P0030m
AUSSENSPIEGEL
Mit manueller Einstellung Abb. 37
Den Kugelgriff Abetätigen.
Abb. 38F0P0031m
Mit elektrischer Einstellung
Abb. 38
Sie kann nur mit Zündschlüssel auf Mer-
folgen.
Für die Einstellung gehen Sie so vor:
❒durch den Schalter Awird der Spiegel
ausgewählt (links oder rechts), an dem
die Einstellung durchgeführt werden
soll;
❒zur Einstellung des Spiegels den Schal-
ter Bin den vier Richtungen betätigen;
Elektrisches Umlegen der Sitze
Abb.38
Ist nur mit Zündschlüssel in Position M
möglich.
Bringen Sie den Schalter Ain die Mittel-
stellung und schieben Sie dann den Schal-
ter Bnach hinten.

26
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENT
E

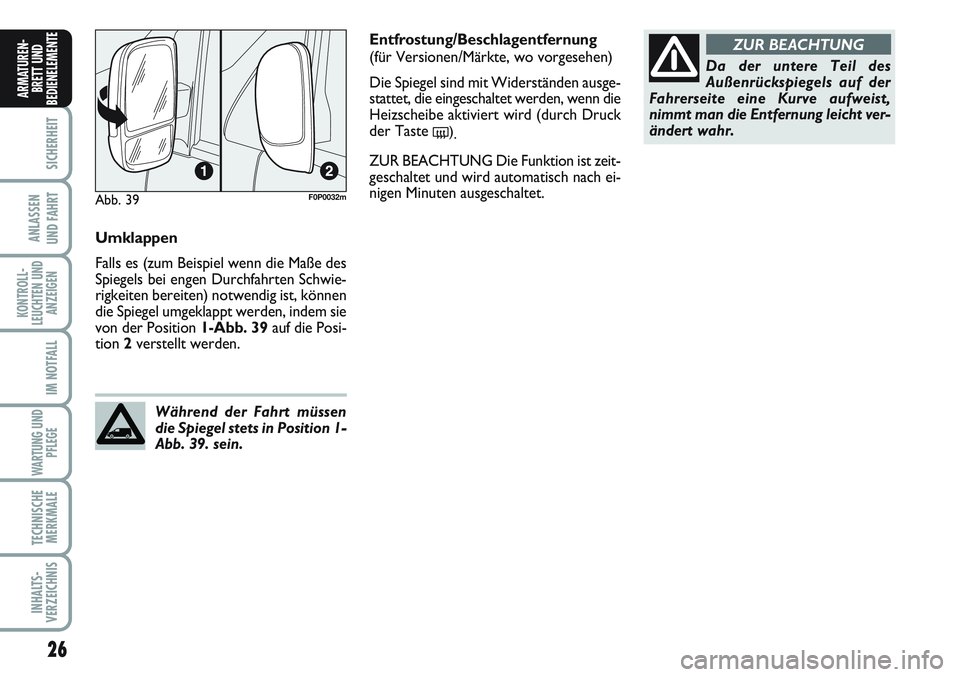

Umklappen
Falls es (zum Beispiel wenn die Maße des
Spiegels bei engen Durchfahrten Schwie-
rigkeiten bereiten) notwendig ist, können
die Spiegel umgeklappt werden, indem sie
von der Position 1-Abb. 39auf die Posi-
tion 2verstellt werden.
Während der Fahrt müssen
die Spiegel stets in Position 1-
Abb. 39. sein.
Da der untere Teil des
Außenrückspiegels auf der
Fahrerseite eine Kurve aufweist,
nimmt man die Entfernung leicht ver-
ändert wahr.
ZUR BEACHTUNGEntfrostung/Beschlagentfernung
(für Versionen/Märkte, wo vorgesehen)
Die Spiegel sind mit Widerständen ausge-
stattet, die eingeschaltet werden, wenn die
Heizscheibe aktiviert wird (durch Druck
der Taste
()
.
ZUR BEACHTUNG Die Funktion ist zeit-
geschaltet und wird automatisch nach ei-
nigen Minuten ausgeschaltet.
Abb. 39F0P0032m
