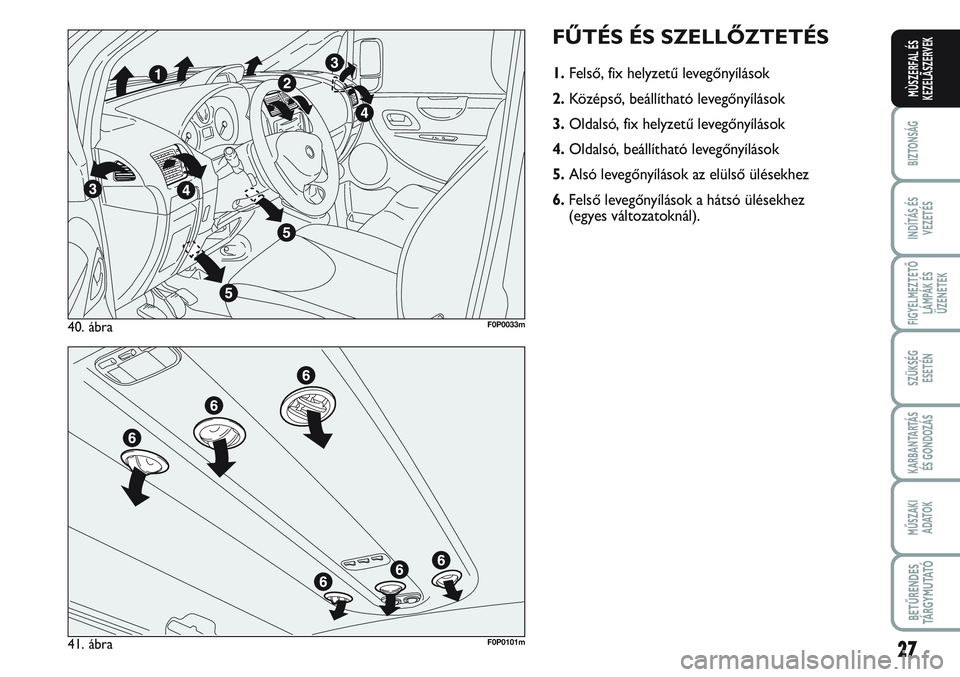

FŰTÉS ÉS SZELLŐZTETÉS
1.Felső, fix helyzetű levegőnyílások
2.Középső, beállítható levegőnyílások
3.Oldalsó, fix helyzetű levegőnyílások
4.Oldalsó, beállítható levegőnyílások
5. Alsó levegőnyílások az elülső ülésekhez
6.Felső levegőnyílások a hátsó ülésekhez
(egyes változatoknál).
40. ábraF0P0033m
41. ábraF0P0101m

28
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
A Bés a Clevegőnyílások használatakor a
légterelő lamellák a kívánt pozícióba for-
díthatók.
KEZELŐSZERVEK 44. ábra
A levegőelosztás A forgatógombja
μlevegőbelépés a középső és oldalsó
nyílásokon át;
∑a lábtér melegítése, miközben a mű-
szerfali levegőnyílásokon át hűvösebb
levegő áramlik mérsékelt időjárási kö-
rülmények esetén;
∂fűtés igen alacsony külső hőmérsék-
let esetén: a lehető legnagyobb leve-
gőmennyiség irányítása a lábtérbe;
∏a lábtér fűtése és egyidejűleg a szélvé-
dő páramentesítése;
-a szélvédő gyors pára- és jégmentesí-
tése.
44. ábraF0P0036m
42. ábraF0P0034m
43. ábraF0P0035m

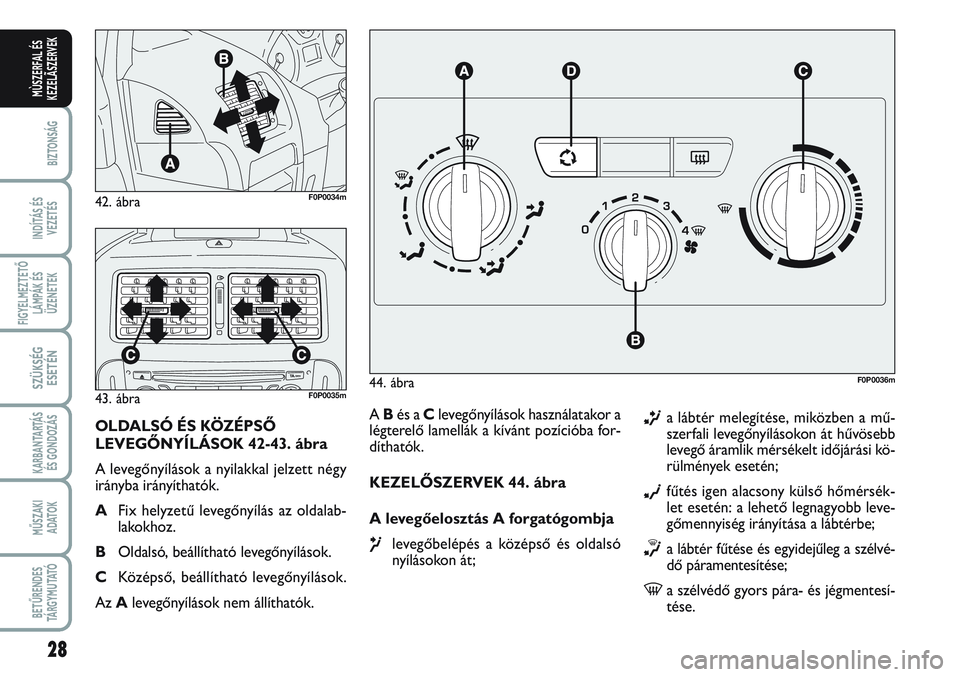

OLDALSÓ ÉS KÖZÉPSŐ
LEVEGŐNYÍLÁSOK 42-43. ábra
A levegőnyílások a nyilakkal jelzett négy
irányba irányíthatók.
AFix helyzetű levegőnyílás az oldalab-
lakokhoz.
BOldalsó, beállítható levegőnyílások.
CKözépső, beállítható levegőnyílások.
Az Alevegőnyílások nem állíthatók.

29
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
Ventilátor bekapcsoló / sebesség
beállító B forgatógomb
0= a ventilátor kikapcsolva
1-2-3= ventilátor sebességfokozatai
4
-p= maximális ventilátor sebesség
Levegőhőmérséklet beállító C
forgatógomb (a hideg és a meleg
levegő keverésére)
Piros tartomány = meleg levegő
Kék tartomány = hideg levegő
Belső levegő keringtetés be- és
kikapcsoló D nyomógomb
Nyomjuk meg a gombot a belső levegő ke-
ringtetés bekapcsolásához.
Bekapcsolt belső levegő cirkulációnál a bel-
ső levegő keringtetés kikapcsolásához nyo-
mjuk meg ismét a gombot.AZ UTASTÉR GYORS
FELFŰTÉSE
Az utastér gyors felfűtéséhez az alábbiak
szerint járjunk el:❒a Cgombot forgassuk a piros mezőbe;
❒kapcsoljuk be a belső levegő keringte-
tést (ha ki van kapcsolva);
❒az Agombot forgassuk a ∂szimbó-
lumhoz;
❒a Bgombot forgassuk a 4 -pszim-
bólumhoz (maximális ventilátor sebes-
ség).
Ezt követőn a kezelőszervekkel állítsuk be
a kívánt kényelmi feltételeknek megfelelő
állapotot, és a párásodás megelőzése ér-
dekében nyomjuk meg a Dgombot a bel-
ső levegő keringtetés kikapcsolásához.
FIGYELMEZTETÉS Hideg motor esetén
várjunk néhány percet, amíg a hűtőfolya-
dék eléri az optimális üzemi hőmérsékle-
tet. AZ UTASTÉR SZELLŐZTETÉSE
Az utastér szellőztetésének megfelelő be-
állításához az alábbiak szerint járjunk el:
❒a Cgombot forgassuk a kék mezőbe;
❒kapcsoljuk ki a belső levegő keringte-
tést (ha be van kapcsolva);
❒az Agombot forgassuk a μszimbó-
lumhoz;
❒a Bgombbal állítsuk be a kívánt sebes-
ségfokozatot.
AZ UTASTÉR FŰTÉSE
Az alábbiak szerint járjunk el:
❒a Cgombot forgassuk a piros mezőbe;
❒az Agombot állítsuk be a kívánt pozíci-
óba;
❒a Bgombbal állítsuk be a kívánt sebes-
ségfokozatot.

30
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
AZ ELÜLSŐ ABLAKÜVEGEK
GYORS PÁRA- ÉS
JÉGMENTESÍTÉSE (SZÉLVÉDŐ
ÉS OLDALABLAKOK)
Az alábbiak szerint járjunk el:
❒a Cgombot forgassuk a piros mezőbe;
❒kapcsoljuk ki a belső levegő keringte-
tést (ha be van kapcsolva);
❒az Agombot forgassuk a -szimbó-
lumhoz;
❒a Bgombot forgassuk a 4 -pszim-
bólumhoz (maximális ventilátor sebes-
ség).
A pára-/jégmentes állapot elérésekor a
kezelőszervekkel állítsuk be a kívánt ké-
nyelmi feltételeknek megfelelő állapotot.Ablaküvegek páramentesítése
Magas külső páratartalom esetén és/vagy
esős időben és/vagy magas külső és belső
hőmérséklet-különbség esetén az ablakok
párásodásának megelőzésére ajánlott beál-
lítások:
❒a Cgombot forgassuk a piros mezőbe;
❒a Dgomb megnyomásával kapcsoljuk ki
a belső levegő keringtetést (ha be van
kapcsolva);
❒forgassuk az Agombot a -pozíció-
ba, innen átállíthatjuk a
∏pozícióba,
ha nem észlelhető párásodás;
❒forgassuk a Bgombot a 2. sebességre.A HÁTSÓ ABLAK ÉS A
KÜLSŐ VISSZAPILLANTÓ
TÜKRÖK PÁRA- ÉS
JÉGMENTESÍTÉSE
(egyes változatoknál) 45. ábra
A funkció bekapcsolásához nyomjuk meg
az Agombot; a funkció bekapcsolt álla-
potát a gomb fénydiódájának kigyulladása
jelzi.
A funkció működtetése időzített, és 20
percnyi működés után automatikusan ki-
kapcsol. A funkció manuális kikapcsolásá-
hoz nyomjuk meg ismét az Agombot.
FIGYELMEZTETÉS Ne ragasszunk címkét,
matricát a hátsó ablak belső felületén lévő
fűtőszálakra, mert ezzel veszélyeztetjük
azok megfelelő működését.
45. ábraF0P0037m

31
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
MANUÁLIS
LÉGKONDICIONÁLÓ
RENDSZER
(egyes változatoknál)

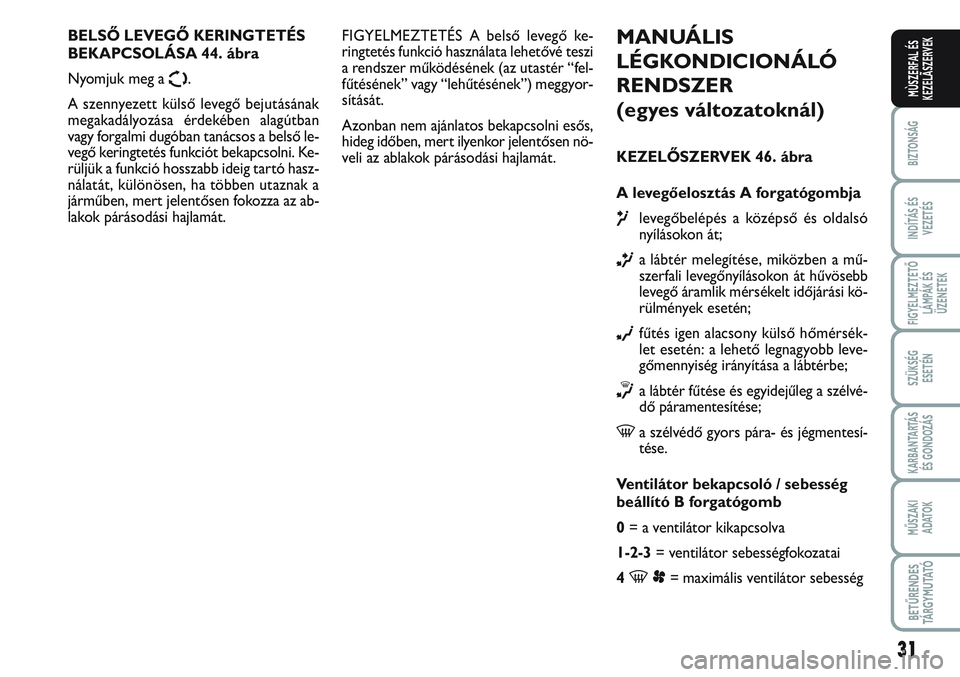

KEZELŐSZERVEK 46. ábra
A levegőelosztás A forgatógombja
μlevegőbelépés a középső és oldalsó
nyílásokon át;
∑a lábtér melegítése, miközben a mű-
szerfali levegőnyílásokon át hűvösebb
levegő áramlik mérsékelt időjárási kö-
rülmények esetén;
∂fűtés igen alacsony külső hőmérsék-
let esetén: a lehető legnagyobb leve-
gőmennyiség irányítása a lábtérbe;
∏a lábtér fűtése és egyidejűleg a szélvé-
dő páramentesítése;
-a szélvédő gyors pára- és jégmentesí-
tése.
Ventilátor bekapcsoló / sebesség
beállító B forgatógomb
0= a ventilátor kikapcsolva
1-2-3= ventilátor sebességfokozatai
4

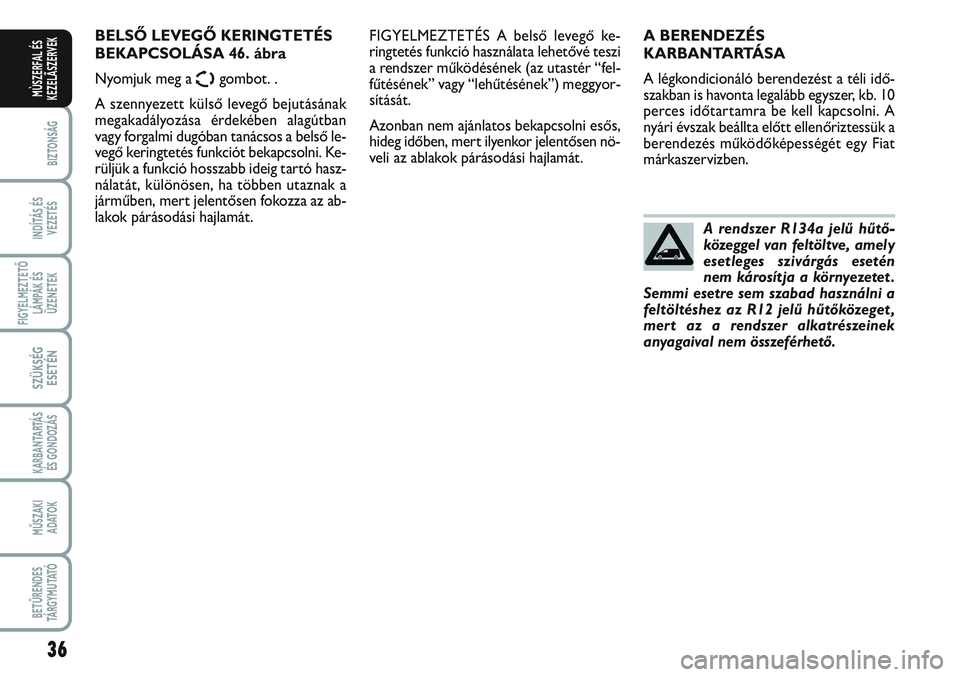

-p= maximális ventilátor sebesség BELSŐ LEVEGŐ KERINGTETÉS
BEKAPCSOLÁSA 44. ábra
Nyomjuk meg a
Ω.
A szennyezett külső levegő bejutásának
megakadályozása érdekében alagútban
vagy forgalmi dugóban tanácsos a belső le-
vegő keringtetés funkciót bekapcsolni. Ke-
rüljük a funkció hosszabb ideig tartó hasz-
nálatát, különösen, ha többen utaznak a
járműben, mert jelentősen fokozza az ab-
lakok párásodási hajlamát.FIGYELMEZTETÉS A belső levegő ke-
ringtetés funkció használata lehetővé teszi
a rendszer működésének (az utastér “fel-
fűtésének” vagy “lehűtésének”) meggyor-
sítását.
Azonban nem ajánlatos bekapcsolni esős,
hideg időben, mert ilyenkor jelentősen nö-
veli az ablakok párásodási hajlamát.

32
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
Levegőhőmérséklet beállító C
forgatógomb (a hideg és a meleg
levegő keverésére)
Piros tartomány = meleg levegő
Kék tartomány = hideg levegőLégkondicionáló be- és kikapcsoló
E gomb
Nyomjuk meg a gombot a légkondicioná-
ló bekapcsolásához (a gombon lévő led vi-
lágít).
Nyomjuk meg a gombot ismét a légkon-
dicionáló kikapcsolásához (a gombon lévő
led nem világít).
46. ábraF0P0038m
Belső levegő keringtetés be- és
kikapcsoló D nyomógomb
Nyomjuk meg a gombot a belső levegő ke-
ringtetés bekapcsolásához.
Bekapcsolt belső levegő keringtetésnél a
funkció kikapcsolásához nyomjuk meg is-
mét a gombot.

33
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK

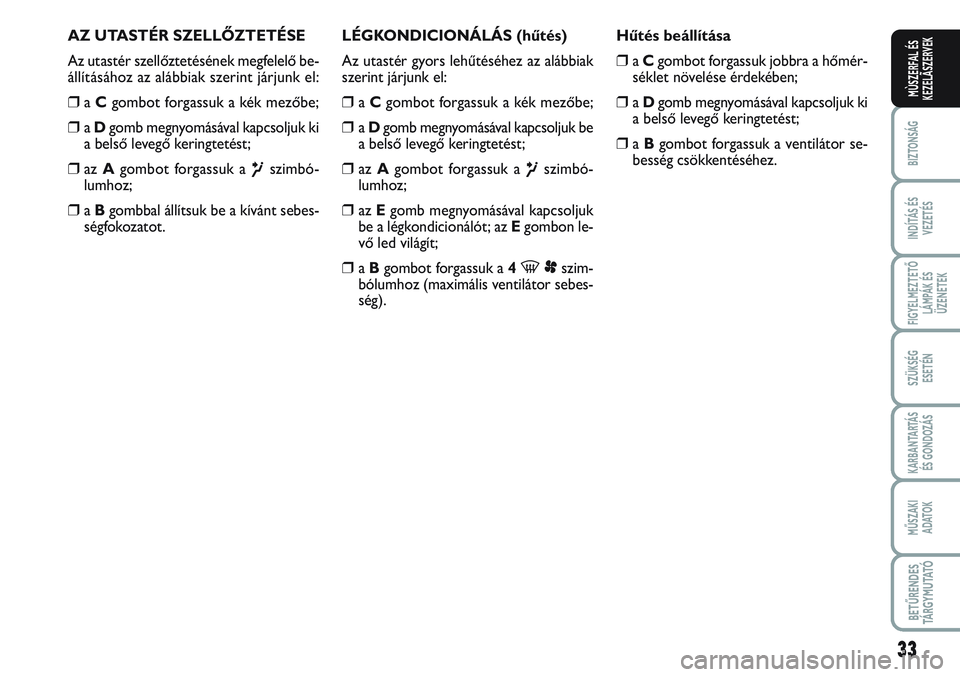

AZ UTASTÉR SZELLŐZTETÉSE
Az utastér szellőztetésének megfelelő be-
állításához az alábbiak szerint járjunk el:
❒a Cgombot forgassuk a kék mezőbe;
❒a Dgomb megnyomásával kapcsoljuk ki
a belső levegő keringtetést;
❒az Agombot forgassuk a μszimbó-
lumhoz;
❒a Bgombbal állítsuk be a kívánt sebes-
ségfokozatot.LÉGKONDICIONÁLÁS (hűtés)
Az utastér gyors lehűtéséhez az alábbiak
szerint járjunk el:
❒a Cgombot forgassuk a kék mezőbe;
❒a Dgomb megnyomásával kapcsoljuk be
a belső levegő keringtetést;
❒az Agombot forgassuk a μszimbó-
lumhoz;
❒az Egomb megnyomásával kapcsoljuk
be a légkondicionálót; az Egombon le-
vő led világít;
❒a Bgombot forgassuk a 4-pszim-
bólumhoz (maximális ventilátor sebes-
ség).Hűtés beállítása
❒a Cgombot forgassuk jobbra a hőmér-
séklet növelése érdekében;
❒a Dgomb megnyomásával kapcsoljuk ki
a belső levegő keringtetést;
❒a Bgombot forgassuk a ventilátor se-
besség csökkentéséhez.

34
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
AZ UTASTÉR FŰTÉSE
Az alábbiak szerint járjunk el:
❒a Cgombot forgassuk a piros mezőbe;
❒az Agombot forgassuk a kívánt szim-
bólumhoz;
❒a Bgombbal állítsuk be a kívánt sebes-
ségfokozatot;AZ UTASTÉR GYORS
FELFŰTÉSE
Az utastér gyors felfűtéséhez az alábbiak
szerint járjunk el:
❒a Cgombot forgassuk a piros mezőbe;
❒a Dgomb megnyomásával kapcsoljuk be
a belső levegő keringtetést (ha ki van
kapcsolva);
❒az Agombot forgassuk a ∂szimbó-
lumhoz;
❒a Bgombot forgassuk a 4-pszim-
bólumhoz (maximális ventilátor sebes-
ség).
Ezt követőn a kezelőszervekkel állítsuk be
a kívánt kényelmi feltételeknek megfelelő
állapotot, és nyomjuk meg a Dgombot a
belső levegő keringtetés kikapcsolásához.
FIGYELMEZTETÉS Hideg motor esetén
várjunk néhány percet, amíg a hűtőfolya-
dék eléri az optimális üzemi hőmérsékle-
tet.AZ ELÜLSŐ ABLAKÜVEGEK
GYORS PÁRA- ÉS
JÉGMENTESÍTÉSE (SZÉLVÉDŐ
ÉS OLDALABLAKOK)
Az alábbiak szerint járjunk el:
❒a Cgombot forgassuk a piros mezőbe;
❒a Bgombot forgassuk a 4-pszim-
bólumhoz (maximális ventilátor sebes-
ség);
❒az Agombot forgassuk a -szimbó-
lumhoz;
❒a Dgomb megnyomásával kapcsoljuk ki
a belső levegő keringtetést (ha be van
kapcsolva).

35
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK

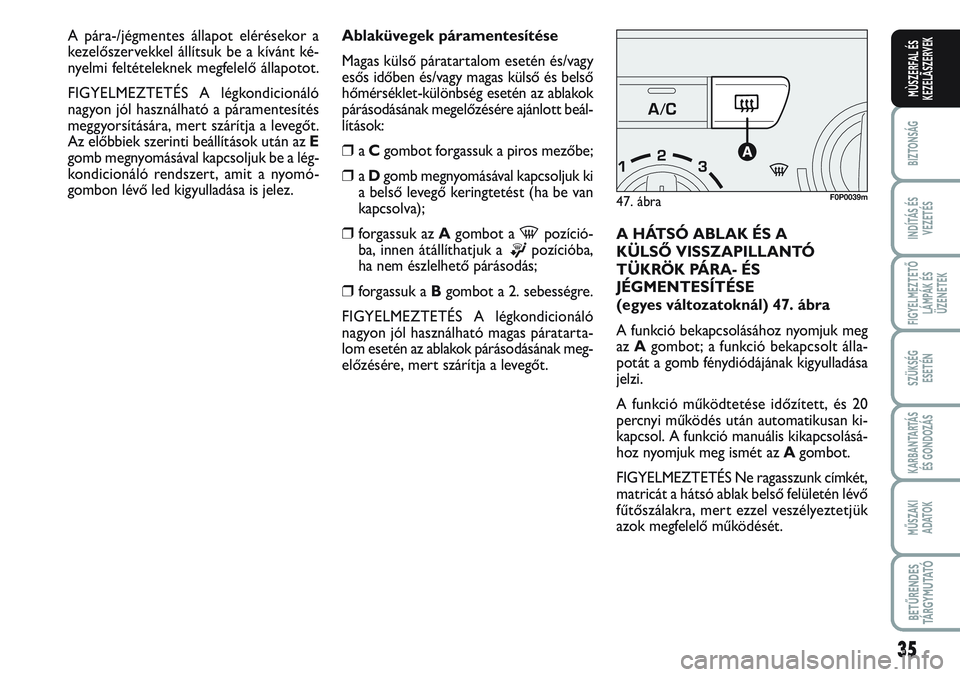

Ablaküvegek páramentesítése
Magas külső páratartalom esetén és/vagy
esős időben és/vagy magas külső és belső
hőmérséklet-különbség esetén az ablakok
párásodásának megelőzésére ajánlott beál-
lítások:
❒a Cgombot forgassuk a piros mezőbe;
❒a Dgomb megnyomásával kapcsoljuk ki
a belső levegő keringtetést (ha be van
kapcsolva);
❒forgassuk az Agombot a -pozíció-
ba, innen átállíthatjuk a
®pozícióba,
ha nem észlelhető párásodás;
❒forgassuk a Bgombot a 2. sebességre.
FIGYELMEZTETÉS A légkondicionáló
nagyon jól használható magas páratarta-
lom esetén az ablakok párásodásának meg-
előzésére, mert szárítja a levegőt.
47. ábraF0P0039m
A pára-/jégmentes állapot elérésekor a
kezelőszervekkel állítsuk be a kívánt ké-
nyelmi feltételeknek megfelelő állapotot.
FIGYELMEZTETÉS A légkondicionáló
nagyon jól használható a páramentesítés
meggyorsítására, mert szárítja a levegőt.
Az előbbiek szerinti beállítások után az E
gomb megnyomásával kapcsoljuk be a lég-
kondicionáló rendszert, amit a nyomó-
gombon lévő led kigyulladása is jelez.
A HÁTSÓ ABLAK ÉS A
KÜLSŐ VISSZAPILLANTÓ
TÜKRÖK PÁRA- ÉS
JÉGMENTESÍTÉSE
(egyes változatoknál) 47. ábra
A funkció bekapcsolásához nyomjuk meg
az Agombot; a funkció bekapcsolt álla-
potát a gomb fénydiódájának kigyulladása
jelzi.
A funkció működtetése időzített, és 20
percnyi működés után automatikusan ki-
kapcsol. A funkció manuális kikapcsolásá-
hoz nyomjuk meg ismét az Agombot.
FIGYELMEZTETÉS Ne ragasszunk címkét,
matricát a hátsó ablak belső felületén lévő
fűtőszálakra, mert ezzel veszélyeztetjük
azok megfelelő működését.

36
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
A BERENDEZÉS
KARBANTARTÁSA
A légkondicionáló berendezést a téli idő-
szakban is havonta legalább egyszer, kb. 10
perces időtartamra be kell kapcsolni. A
nyári évszak beállta előtt ellenőriztessük a
berendezés működőképességét egy Fiat
márkaszervizben.
A rendszer R134a jelű hűtő-
közeggel van feltöltve, amely
esetleges szivárgás esetén
nem károsítja a környezetet .
Semmi esetre sem szabad használni a
feltöltéshez az R12 jelű hűtőközeget ,
mert az a rendszer alkatrészeinek
anyagaival nem összeférhető.FIGYELMEZTETÉS A belső levegő ke-
ringtetés funkció használata lehetővé teszi
a rendszer működésének (az utastér “fel-
fűtésének” vagy “lehűtésének”) meggyor-
sítását.
Azonban nem ajánlatos bekapcsolni esős,
hideg időben, mert ilyenkor jelentősen nö-
veli az ablakok párásodási hajlamát. BELSŐ LEVEGŐ KERINGTETÉS
BEKAPCSOLÁSA 46. ábra
Nyomjuk meg a
Ωgombot. .
A szennyezett külső levegő bejutásának
megakadályozása érdekében alagútban
vagy forgalmi dugóban tanácsos a belső le-
vegő keringtetés funkciót bekapcsolni. Ke-
rüljük a funkció hosszabb ideig tartó hasz-
nálatát, különösen, ha többen utaznak a
járműben, mert jelentősen fokozza az ab-
lakok párásodási hajlamát.
