FIAT SCUDO 2012 Kezelési és karbantartási útmutató (in Hungarian)

67
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK

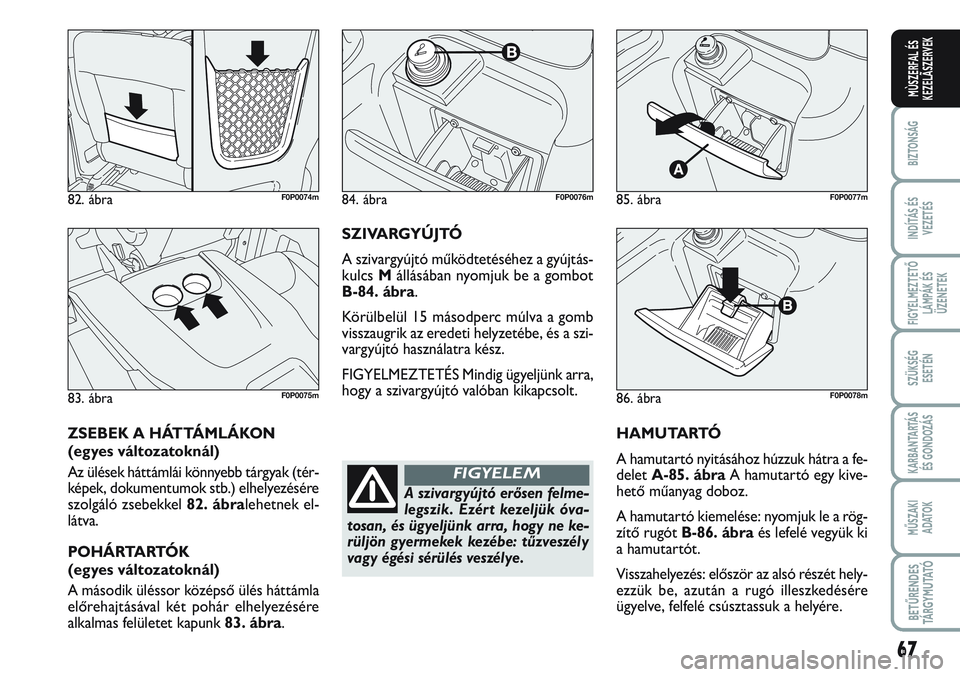

HAMUTARTÓ
A hamutartó nyitásához húzzuk hátra a fe-
delet A-85. ábraA hamutartó egy kive-
hető műanyag doboz.
A hamutartó kiemelése: nyomjuk le a rög-
zítő rugót B-86. ábraés lefelé vegyük ki
a hamutartót.
Visszahelyezés: először az alsó részét hely-
ezzük be, azután a rugó illeszkedésére
ügyelve, felfelé csúsztassuk a helyére.
85. ábraF0P0077m
86. ábraF0P0078m
84. ábraF0P0076m
A szivargyújtó erősen felme-
legszik. Ezért kezeljük óva-
tosan, és ügyeljünk arra, hogy ne ke-
rüljön gyermekek kezébe: tűzveszély
vagy égési sérülés veszélye.
FIGYELEM
SZIVARGYÚJTÓ
A szivargyújtó működtetéséhez a gyújtás-
kulcs Mállásában nyomjuk be a gombot
B-84. ábra.
Körülbelül 15 másodperc múlva a gomb
visszaugrik az eredeti helyzetébe, és a szi-
vargyújtó használatra kész.
FIGYELMEZTETÉS Mindig ügyeljünk arra,
hogy a szivargyújtó valóban kikapcsolt.
82. ábraF0P0074m
83. ábraF0P0075m
ZSEBEK A HÁTTÁMLÁKON
(egyes változatoknál)
Az ülések háttámlái könnyebb tárgyak (tér-
képek, dokumentumok stb.) elhelyezésére
szolgáló zsebekkel 82. ábralehetnek el-
látva.
POHÁRTARTÓK
(egyes változatoknál)
A második üléssor középső ülés háttámla
előrehajtásával két pohár elhelyezésére
alkalmas felületet kapunk 83. ábra.

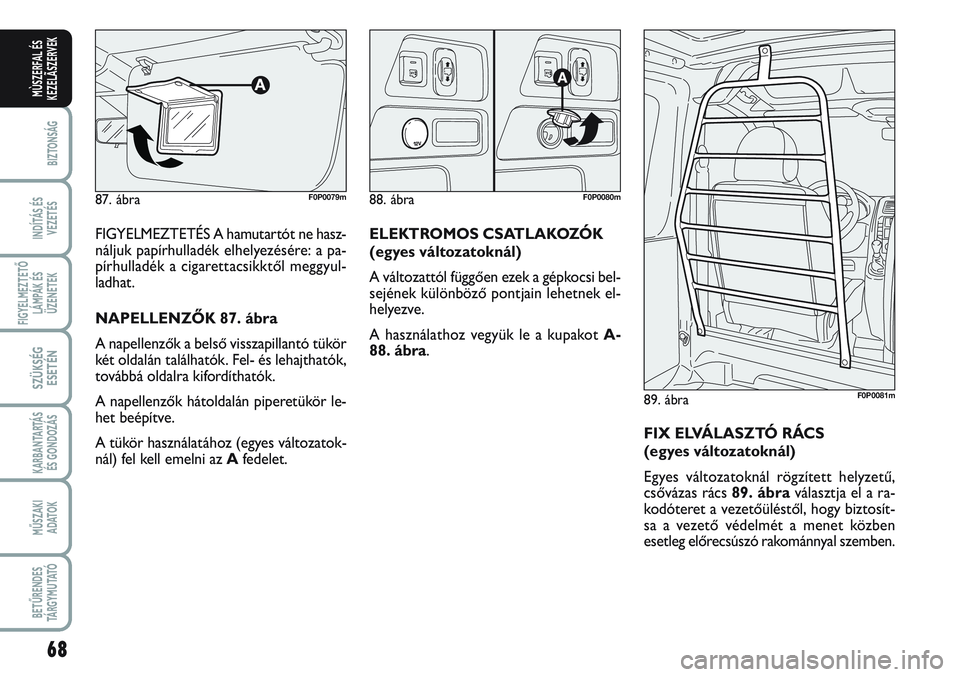

68
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
FIGYELMEZTETÉS A hamutartót ne hasz-
náljuk papírhulladék elhelyezésére: a pa-
pírhulladék a cigarettacsikktől meggyul-
ladhat.
NAPELLENZŐK 87. ábra
A napellenzők a belső visszapillantó tükör
két oldalán találhatók. Fel- és lehajthatók,
továbbá oldalra kifordíthatók.
A napellenzők hátoldalán piperetükör le-
het beépítve.
A tükör használatához (egyes változatok-
nál) fel kell emelni az Afedelet.
87. ábraF0P0079m88. ábraF0P0080m
89. ábraF0P0081m
ELEKTROMOS CSATLAKOZÓK
(egyes változatoknál)
A változattól függően ezek a gépkocsi bel-
sejének különböző pontjain lehetnek el-
helyezve.
A használathoz vegyük le a kupakot A-
88. ábra.
FIX ELVÁLASZTÓ RÁCS
(egyes változatoknál)
Egyes változatoknál rögzített helyzetű,
csővázas rács 89. ábraválasztja el a ra-
kodóteret a vezetőüléstől, hogy biztosít-
sa a vezető védelmét a menet közben
esetleg előrecsúszó rakománnyal szemben.

Az üzemanyaggal való feltöltés
közben ne nyissuk ki a bal ol-
dali tolóajtót , mivel az sérülést
okozhat az üzemanyagtöltő
nyílás nyitott fedelén.
69
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK

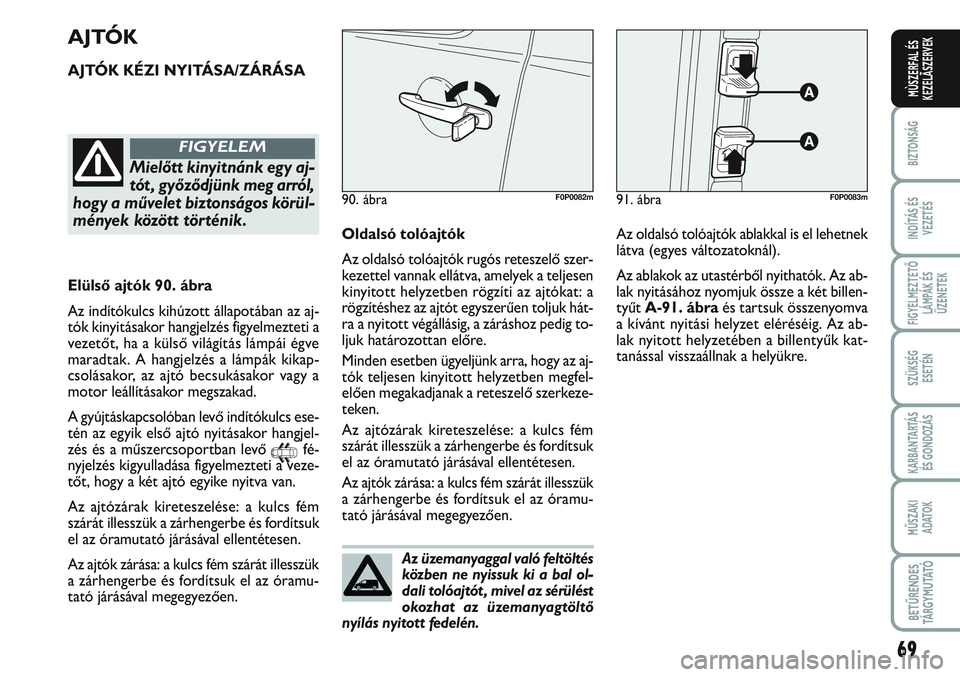

AJTÓK
AJTÓK KÉZI NYITÁSA/ZÁRÁSA
91. ábraF0P0083m90. ábraF0P0082m
Mielőtt kinyitnánk egy aj-
tót , győződjünk meg arról,
hogy a művelet biztonságos körül-
mények között történik.
FIGYELEM
Elülső ajtók 90. ábra
Az indítókulcs kihúzott állapotában az aj-
tók kinyitásakor hangjelzés figyelmezteti a
vezetőt, ha a külső világítás lámpái égve
maradtak. A hangjelzés a lámpák kikap-
csolásakor, az ajtó becsukásakor vagy a
motor leállításakor megszakad.
A gyújtáskapcsolóban levő indítókulcs ese-
tén az egyik első ajtó nyitásakor hangjel-
zés és a műszercsoportban levő
9fé-
nyjelzés kigyulladása figyelmezteti a veze-
tőt, hogy a két ajtó egyike nyitva van.
Az ajtózárak kireteszelése: a kulcs fém
szárát illesszük a zárhengerbe és fordítsuk
el az óramutató járásával ellentétesen.
Az ajtók zárása: a kulcs fém szárát illesszük
a zárhengerbe és fordítsuk el az óramu-
tató járásával megegyezően.Oldalsó tolóajtók
Az oldalsó tolóajtók rugós reteszelő szer-
kezettel vannak ellátva, amelyek a teljesen
kinyitott helyzetben rögzíti az ajtókat: a
rögzítéshez az ajtót egyszerűen toljuk hát-
ra a nyitott végállásig, a záráshoz pedig to-
ljuk határozottan előre.
Minden esetben ügyeljünk arra, hogy az aj-
tók teljesen kinyitott helyzetben megfel-
elően megakadjanak a reteszelő szerkeze-
teken.
Az ajtózárak kireteszelése: a kulcs fém
szárát illesszük a zárhengerbe és fordítsuk
el az óramutató járásával ellentétesen.
Az ajtók zárása: a kulcs fém szárát illesszük
a zárhengerbe és fordítsuk el az óramu-
tató járásával megegyezően.Az oldalsó tolóajtók ablakkal is el lehetnek
látva (egyes változatoknál).
Az ablakok az utastérből nyithatók. Az ab-
lak nyitásához nyomjuk össze a két billen-
tyűt A-91. ábraés tartsuk összenyomva
a kívánt nyitási helyzet eléréséig. Az ab-
lak nyitott helyzetében a billentyűk kat-
tanással visszaállnak a helyükre.

70
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK

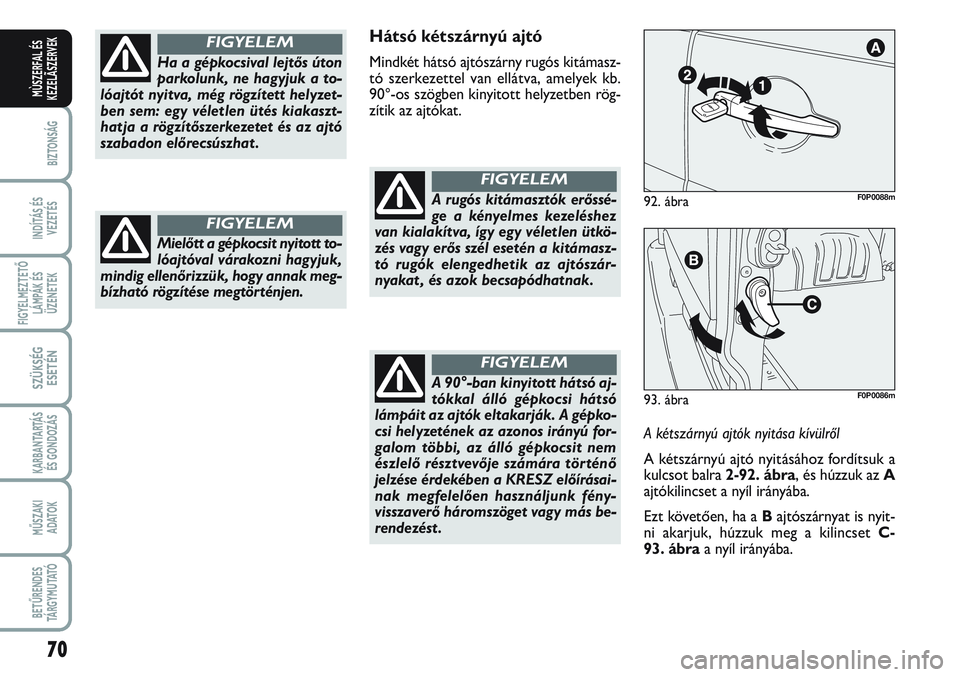

Hátsó kétszárnyú ajtó
Mindkét hátsó ajtószárny rugós kitámasz-
tó szerkezettel van ellátva, amelyek kb.
90°-os szögben kinyitott helyzetben rög-
zítik az ajtókat.
A rugós kitámasztók erőssé-
ge a kényelmes kezeléshez
van kialakítva, így egy véletlen ütkö-
zés vagy erős szél esetén a kitámasz-
tó rugók elengedhetik az ajtószár-
nyakat , és azok becsapódhatnak.
FIGYELEM
93. ábraF0P0086m
92. ábraF0P0088m
A kétszárnyú ajtók nyitása kívülről
A kétszárnyú ajtó nyitásához fordítsuk a
kulcsot balra 2-92. ábra, és húzzuk az A
ajtókilincset a nyíl irányába.
Ezt követően, ha a Bajtószárnyat is nyit-
ni akarjuk, húzzuk meg a kilincset C-
93. ábraa nyíl irányába. A 90°-ban kinyitott hátsó aj-
tókkal álló gépkocsi hátsó
lámpáit az ajtók eltakarják. A gépko-
csi helyzetének az azonos irányú for-
galom többi, az álló gépkocsit nem
észlelő résztvevője számára történő
jelzése érdekében a KRESZ előírásai-
nak megfelelően használjunk fény-
visszaverő háromszöget vagy más be-
rendezést .
FIGYELEM
Ha a gépkocsival lejtős úton
parkolunk, ne hagyjuk a to-
lóajtót nyitva, még rögzített helyzet-
ben sem: egy véletlen ütés kiakaszt-
hatja a rögzítőszerkezetet és az ajtó
szabadon előrecsúszhat .
FIGYELEM
Mielőtt a gépkocsit nyitott to-
lóajtóval várakozni hagyjuk,
mindig ellenőrizzük, hogy annak meg-
bízható rögzítése megtörténjen.
FIGYELEM

71
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
94. ábraF0P0087m

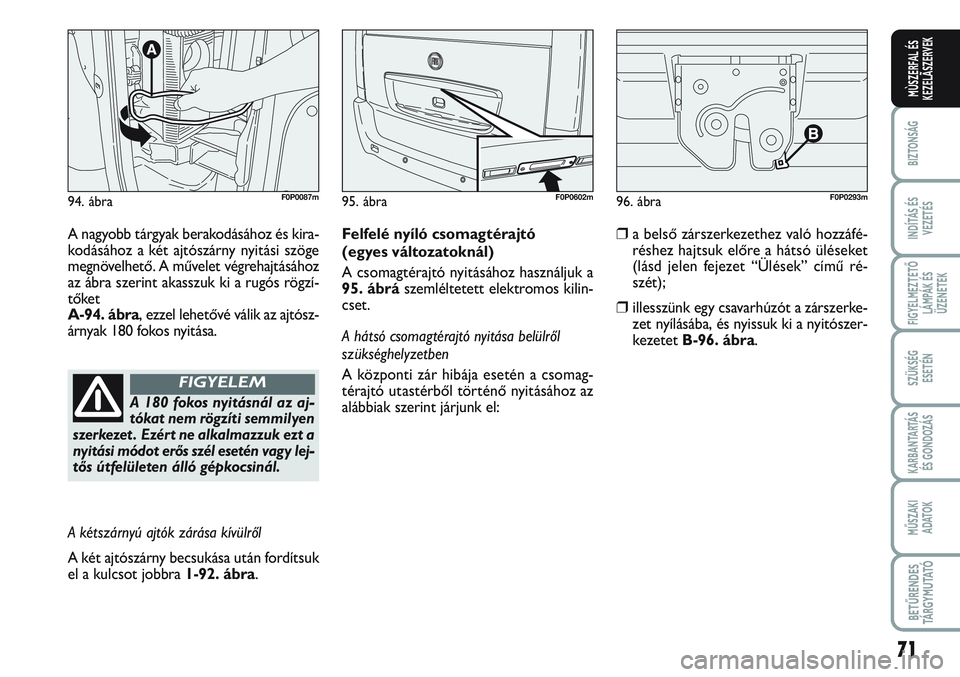

A nagyobb tárgyak berakodásához és kira-
kodásához a két ajtószárny nyitási szöge
megnövelhető. A művelet végrehajtásához
az ábra szerint akasszuk ki a rugós rögzí-
tőket
A-94. ábra, ezzel lehetővé válik az ajtósz-
árnyak 180 fokos nyitása.
95. ábraF0P0602m96. ábraF0P0293m
Felfelé nyíló csomagtérajtó
(egyes változatoknál)
A csomagtérajtó nyitásához használjuk a
95. ábrászemléltetett elektromos kilin-
cset.
A hátsó csomagtérajtó nyitása belülről
szükséghelyzetben
A központi zár hibája esetén a csomag-
térajtó utastérből történő nyitásához az
alábbiak szerint járjunk el:❒a belső zárszerkezethez való hozzáfé-
réshez hajtsuk előre a hátsó üléseket
(lásd jelen fejezet “Ülések” című ré-
szét);
❒illesszünk egy csavarhúzót a zárszerke-
zet nyílásába, és nyissuk ki a nyitószer-
kezetet B-96. ábra.
A 180 fokos nyitásnál az aj-
tókat nem rögzíti semmilyen
szerkezet . Ezért ne alkalmazzuk ezt a
nyitási módot erős szél esetén vagy lej-
tős útfelületen álló gépkocsinál.
FIGYELEM
A kétszárnyú ajtók zárása kívülről
A két ajtószárny becsukása után fordítsuk
el a kulcsot jobbra 1-92. ábra.

72
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
99. ábraF0P00906m

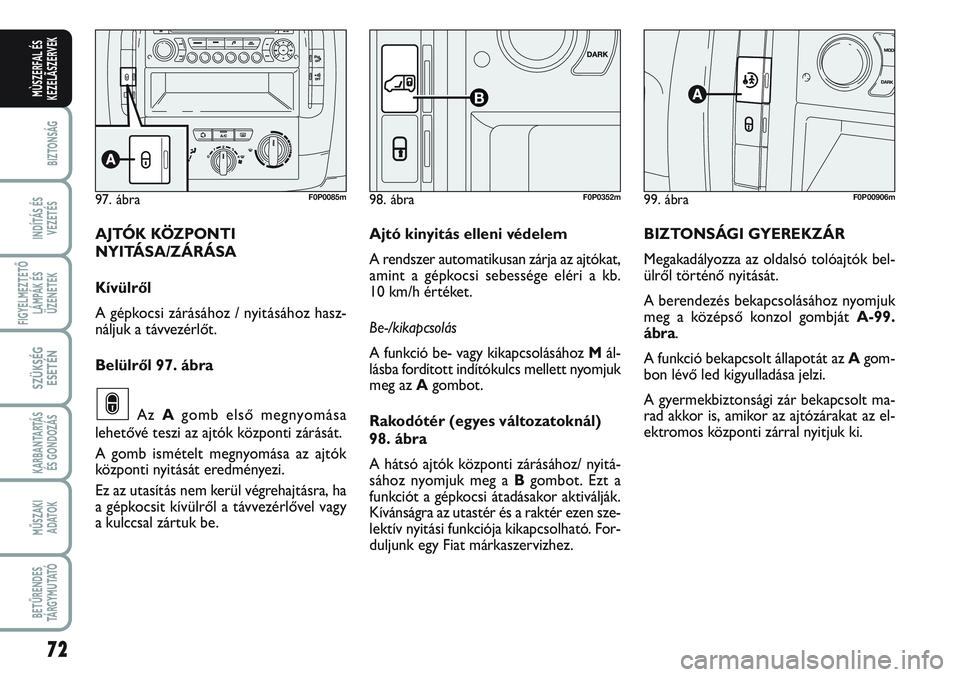

BIZTONSÁGI GYEREKZÁR
Megakadályozza az oldalsó tolóajtók bel-
ülről történő nyitását.
A berendezés bekapcsolásához nyomjuk
meg a középső konzol gombját A-99.
ábra.
A funkció bekapcsolt állapotát az Agom-
bon lévő led kigyulladása jelzi.
A gyermekbiztonsági zár bekapcsolt ma-
rad akkor is, amikor az ajtózárakat az el-
ektromos központi zárral nyitjuk ki.
97. ábraF0P0085m98. ábra
B
F0P0352m
AJTÓK KÖZPONTI
NYITÁSA/ZÁRÁSA
Kívülről
A gépkocsi zárásához / nyitásához hasz-
náljuk a távvezérlőt.
Belülről 97. ábra
Az Agomb első megnyomása
lehetővé teszi az ajtók központi zárását.
A gomb ismételt megnyomása az ajtók
központi nyitását eredményezi.
Ez az utasítás nem kerül végrehajtásra, ha
a gépkocsit kívülről a távvezérlővel vagy
a kulccsal zártuk be.
∫
Ajtó kinyitás elleni védelem
A rendszer automatikusan zárja az ajtókat,
amint a gépkocsi sebessége eléri a kb.
10 km/h értéket.
Be-/kikapcsolás
A funkció be- vagy kikapcsolásához Mál-
lásba fordított indítókulcs mellett nyomjuk
meg az Agombot.
Rakodótér (egyes változatoknál)
98. ábra
A hátsó ajtók központi zárásához/ nyitá-
sához nyomjuk meg a Bgombot. Ezt a
funkciót a gépkocsi átadásakor aktiválják.
Kívánságra az utastér és a raktér ezen sze-
lektív nyitási funkciója kikapcsolható. For-
duljunk egy Fiat márkaszervizhez.

73
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
Mindig kapcsoljuk be ezt a
berendezést , amikor gyer-
mekeket szállítunk a gépkocsiban.
FIGYELEM
A mindkét hátsó ajtón törté-
nő bekapcsolás után mindig
győződjünk meg a berendezés műkö-
déséről úgy, hogy a belső kilinccsel
megpróbáljuk nyitni az ajtót .
FIGYELEM

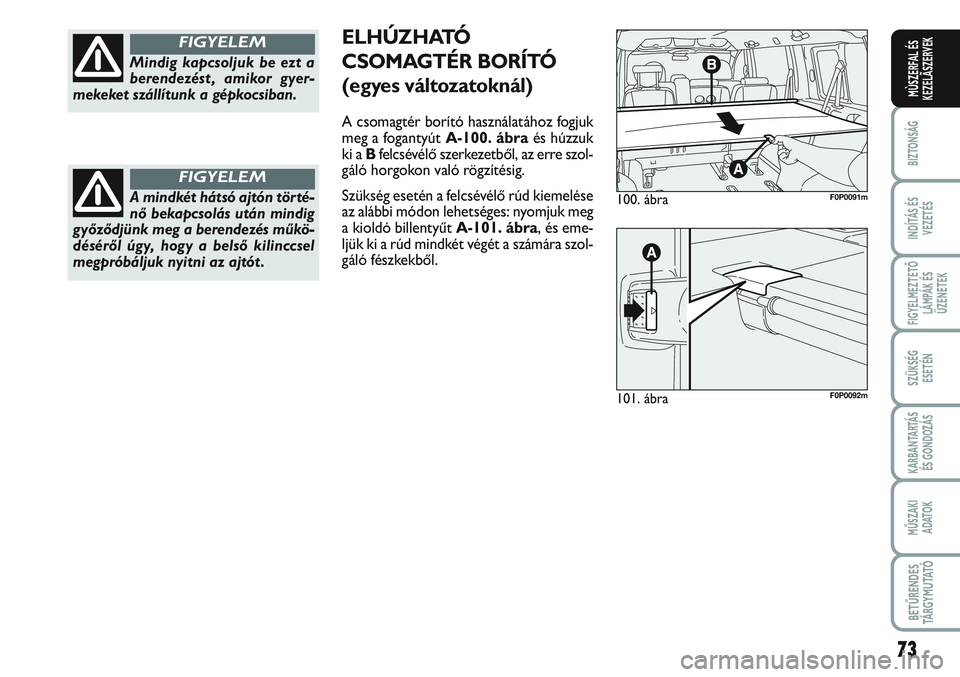

ELHÚZHATÓ
CSOMAGTÉR BORÍTÓ
(egyes változatoknál)
A csomagtér borító használatához fogjuk
meg a fogantyút A-100. ábraés húzzuk
ki a Bfelcsévélő szerkezetből, az erre szol-
gáló horgokon való rögzítésig.
Szükség esetén a felcsévélő rúd kiemelése
az alábbi módon lehetséges: nyomjuk meg
a kioldó billentyűt A-101. ábra, és eme-
ljük ki a rúd mindkét végét a számára szol-
gáló fészkekből.
100. ábraF0P0091m
101. ábraF0P0092m

74
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
ABLAKEMELŐK
A vezető oldali ajtó kartámaszán helyez-
kednek el az ablakemelő kapcsolók, ame-
lyek a gyújtáskulcs Mállásában az alábbi-
akat vezérlik:
Aa bal első ablak nyitása/zárása;
Ba jobb első ablak nyitása/zárása;
Az utas oldali ajtó belső kartámaszán levő
kapcsolóval A-102. ábracsak a saját ablak
mozgatását vezérelhetjük.
102. ábraF0P0093m103. ábraF0P0094m
Az ablakemelők helytelen
használata veszélyes lehet . A
működtetés előtt és közben is mindig
ügyeljünk arra, hogy az utasok testi
épségét ne veszélyeztessék sem köz-
vetlenül a mozgó üvegek, sem az
olyan tárgyak, amelyeket magával
húz vagy amelyeknek nekiütközik.
Mindig húzzuk ki a gyújtáskulcsot ,
amikor kiszállunk a járműből, hogy
megelőzzük az elektromos ablak-
emelők felügyelet nélküli működteté-
sét , ami a gépkocsiban maradó utas-
okra veszélyt jelenthet .
FIGYELEM
A rendszer kielégíti az utas-
térből kihajoló utasok védel-
mére vonatkozó 2000/4/EC irányelv
követelményeit .
FIGYELEM

75
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
MŰKÖDÉS

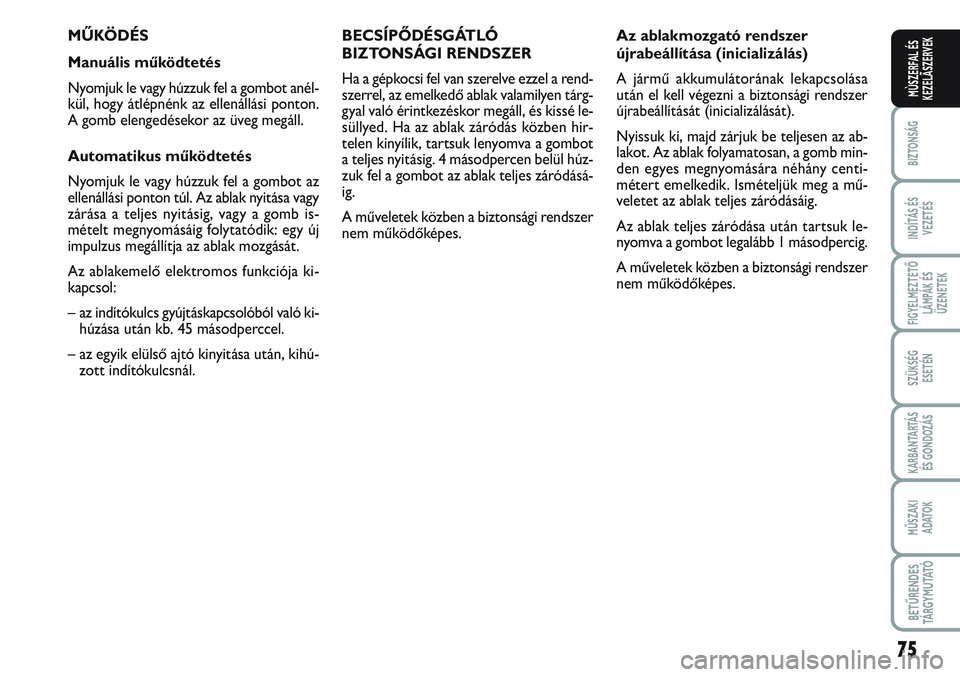

Manuális működtetés
Nyomjuk le vagy húzzuk fel a gombot anél-
kül, hogy átlépnénk az ellenállási ponton.
A gomb elengedésekor az üveg megáll.
Automatikus működtetés
Nyomjuk le vagy húzzuk fel a gombot az
ellenállási ponton túl. Az ablak nyitása vagy
zárása a teljes nyitásig, vagy a gomb is-
mételt megnyomásáig folytatódik: egy új
impulzus megállítja az ablak mozgását.
Az ablakemelő elektromos funkciója ki-
kapcsol:
– az indítókulcs gyújtáskapcsolóból való ki-
húzása után kb. 45 másodperccel.
– az egyik elülső ajtó kinyitása után, kihú-
zott indítókulcsnál.BECSÍPŐDÉSGÁTLÓ
BIZTONSÁGI RENDSZER
Ha a gépkocsi fel van szerelve ezzel a rend-
szerrel, az emelkedő ablak valamilyen tárg-
gyal való érintkezéskor megáll, és kissé le-
süllyed. Ha az ablak záródás közben hir-
telen kinyílik, tartsuk lenyomva a gombot
a teljes nyitásig. 4 másodpercen belül húz-
zuk fel a gombot az ablak teljes záródásá-
ig.
A műveletek közben a biztonsági rendszer
nem működőképes.Az ablakmozgató rendszer
újrabeállítása (inicializálás)
A jármű akkumulátorának lekapcsolása
után el kell végezni a biztonsági rendszer
újrabeállítását (inicializálását).
Nyissuk ki, majd zárjuk be teljesen az ab-
lakot. Az ablak folyamatosan, a gomb min-
den egyes megnyomására néhány centi-
métert emelkedik. Ismételjük meg a mű-
veletet az ablak teljes záródásáig.
Az ablak teljes záródása után tartsuk le-
nyomva a gombot legalább 1 másodpercig.
A műveletek közben a biztonsági rendszer
nem működőképes.

76
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK

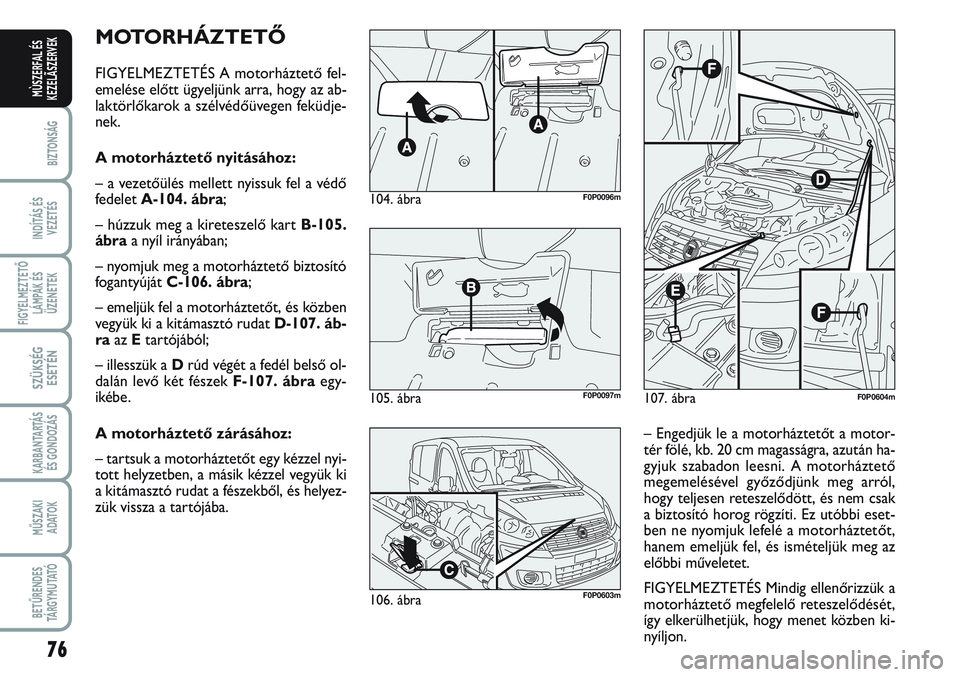

MOTORHÁZTETŐ
FIGYELMEZTETÉS A motorháztető fel-
emelése előtt ügyeljünk arra, hogy az ab-
laktörlőkarok a szélvédőüvegen feküdje-
nek.
A motorháztető nyitásához:
– a vezetőülés mellett nyissuk fel a védő
fedelet A-104. ábra;
– húzzuk meg a kireteszelő kart B-105.
ábraa nyíl irányában;
– nyomjuk meg a motorháztető biztosító
fogantyúját C-106. ábra;
– emeljük fel a motorháztetőt, és közben
vegyük ki a kitámasztó rudat D-107. áb-
raaz Etartójából;
– illesszük a Drúd végét a fedél belső ol-
dalán levő két fészek F-107. ábraegy-
ikébe.
A motorháztető zárásához:
– tartsuk a motorháztetőt egy kézzel nyi-
tott helyzetben, a másik kézzel vegyük ki
a kitámasztó rudat a fészekből, és helyez-
zük vissza a tartójába.
107. ábraF0P0604m
– Engedjük le a motorháztetőt a motor-
tér fölé, kb. 20 cm magasságra, azután ha-
gyjuk szabadon leesni. A motorháztető
megemelésével győződjünk meg arról,
hogy teljesen reteszelődött, és nem csak
a biztosító horog rögzíti. Ez utóbbi eset-
ben ne nyomjuk lefelé a motorháztetőt,
hanem emeljük fel, és ismételjük meg az
előbbi műveletet.
FIGYELMEZTETÉS Mindig ellenőrizzük a
motorháztető megfelelő reteszelődését,
így elkerülhetjük, hogy menet közben ki-
nyíljon.
104. ábraF0P0096m
105. ábraF0P0097m
106. ábraF0P0603m
