FIAT SCUDO 2012 Manual de Empleo y Cuidado (in Spanish)

47
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS

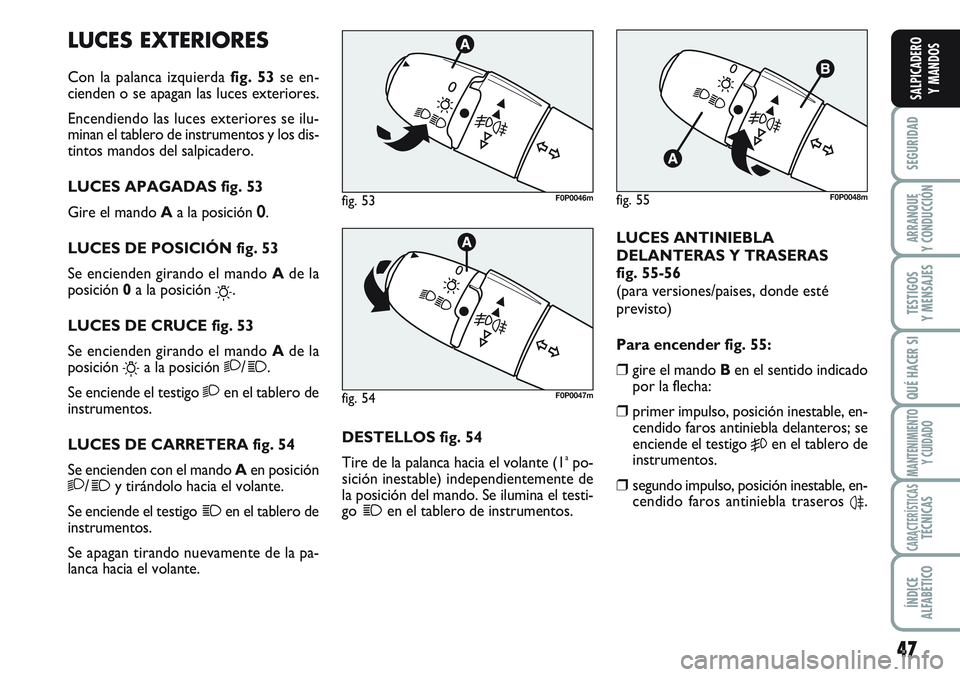

LUCES EXTERIORES
Con la palanca izquierda fig. 53se en-
cienden o se apagan las luces exteriores.
Encendiendo las luces exteriores se ilu-
minan el tablero de instrumentos y los dis-
tintos mandos del salpicadero.
LUCES APAGADAS fig. 53
Gire el mando Aa la posición 0.
LUCES DE POSICIÓN fig. 53
Se encienden girando el mando Ade la
posición 0 a la posición
6.
LUCES DE CRUCE fig. 53
Se encienden girando el mando Ade la
posición
6a la posición 2/1.
Se enciende el testigo
2en el tablero de
instrumentos.
LUCES DE CARRETERA fig. 54
Se encienden con el mando Aen posición
2/1y tirándolo hacia el volante.
Se enciende el testigo
1en el tablero de
instrumentos.
Se apagan tirando nuevamente de la pa-
lanca hacia el volante.DESTELLOS fig. 54
Tire de la palanca hacia el volante (1
apo-
sición inestable) independientemente de
la posición del mando. Se ilumina el testi-
go
1en el tablero de instrumentos.
fig. 53F0P0046m
fig. 54F0P0047m
fig. 55F0P0048m
LUCES ANTINIEBLA
DELANTERAS Y TRASERAS
fig. 55-56
(para versiones/paises, donde esté
previsto)
Para encender fig. 55:
❒gire el mando Ben el sentido indicado
por la flecha:
❒primer impulso, posición inestable, en-
cendido faros antiniebla delanteros; se
enciende el testigo
5en el tablero de
instrumentos.
❒segundo impulso, posición inestable, en-
cendido faros antiniebla traseros
4.

48
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS

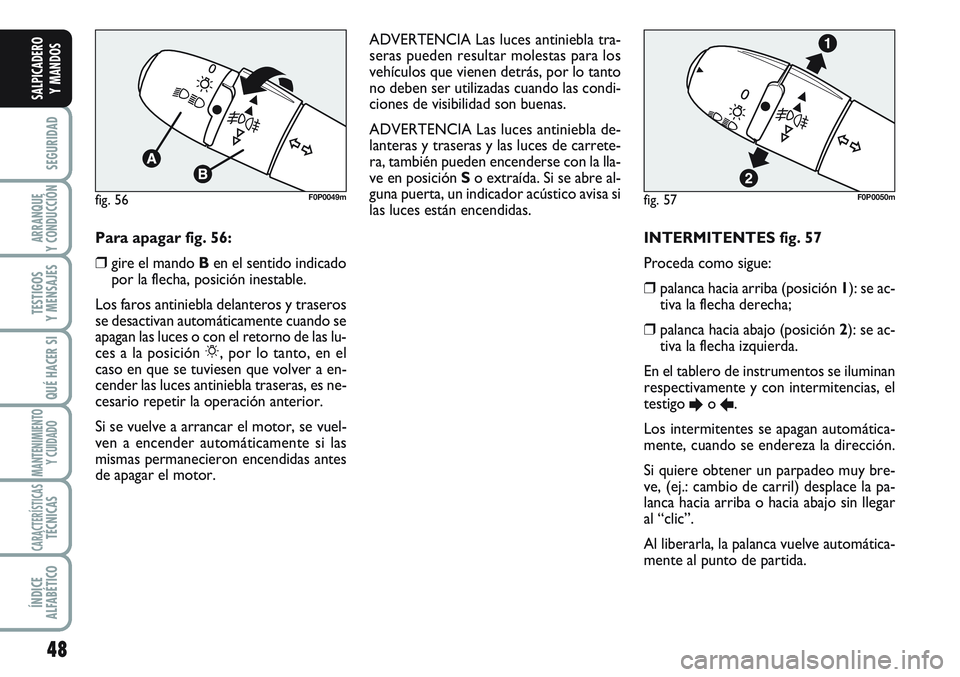

INTERMITENTES fig. 57
Proceda como sigue:
❒palanca hacia arriba (posición 1): se ac-
tiva la flecha derecha;
❒palanca hacia abajo (posición 2): se ac-
tiva la flecha izquierda.
En el tablero de instrumentos se iluminan
respectivamente y con intermitencias, el
testigo
Eo R.
Los intermitentes se apagan automática-
mente, cuando se endereza la dirección.
Si quiere obtener un parpadeo muy bre-
ve, (ej.: cambio de carril) desplace la pa-
lanca hacia arriba o hacia abajo sin llegar
al “clic”.
Al liberarla, la palanca vuelve automática-
mente al punto de partida.
fig. 57F0P0050mfig. 56F0P0049m
Para apagar fig. 56:
❒gire el mando Ben el sentido indicado
por la flecha, posición inestable.
Los faros antiniebla delanteros y traseros
se desactivan automáticamente cuando se
apagan las luces o con el retorno de las lu-
ces a la posición 6, por lo tanto, en el
caso en que se tuviesen que volver a en-
cender las luces antiniebla traseras, es ne-
cesario repetir la operación anterior.
Si se vuelve a arrancar el motor, se vuel-
ven a encender automáticamente si las
mismas permanecieron encendidas antes
de apagar el motor.ADVERTENCIA Las luces antiniebla tra-
seras pueden resultar molestas para los
vehículos que vienen detrás, por lo tanto
no deben ser utilizadas cuando las condi-
ciones de visibilidad son buenas.
ADVERTENCIA Las luces antiniebla de-
lanteras y traseras y las luces de carrete-
ra, también pueden encenderse con la lla-
ve en posición So extraída. Si se abre al-
guna puerta, un indicador acústico avisa si
las luces están encendidas.

49
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS

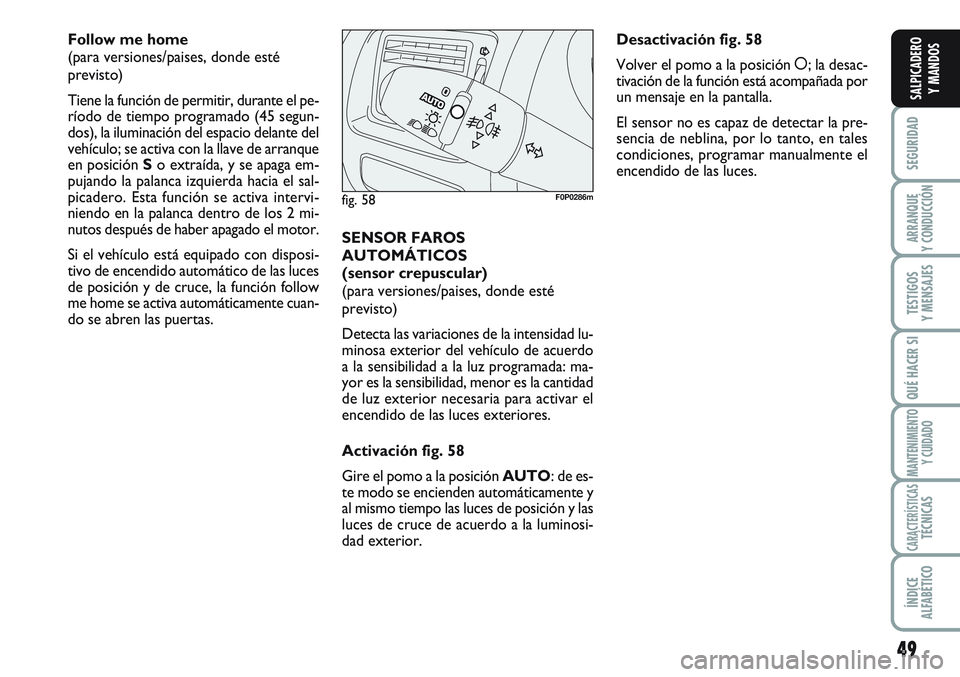

Follow me home
(para versiones/paises, donde esté
previsto)
Tiene la función de permitir, durante el pe-
ríodo de tiempo programado (45 segun-
dos), la iluminación del espacio delante del
vehículo; se activa con la llave de arranque
en posición So extraída, y se apaga em-
pujando la palanca izquierda hacia el sal-
picadero. Esta función se activa intervi-
niendo en la palanca dentro de los 2 mi-
nutos después de haber apagado el motor.
Si el vehículo está equipado con disposi-
tivo de encendido automático de las luces
de posición y de cruce, la función follow
me home se activa automáticamente cuan-
do se abren las puertas.SENSOR FAROS
AUTOMÁTICOS
(sensor crepuscular)
(para versiones/paises, donde esté
previsto)
Detecta las variaciones de la intensidad lu-
minosa exterior del vehículo de acuerdo
a la sensibilidad a la luz programada: ma-
yor es la sensibilidad, menor es la cantidad
de luz exterior necesaria para activar el
encendido de las luces exteriores.
Activación fig. 58
Gire el pomo a la posición AUTO: de es-
te modo se encienden automáticamente y
al mismo tiempo las luces de posición y las
luces de cruce de acuerdo a la luminosi-
dad exterior.
fig. 58F0P0286m
Desactivación fig. 58
Volver el pomo a la posición å; la desac-
tivación de la función está acompañada por
un mensaje en la pantalla.
El sensor no es capaz de detectar la pre-
sencia de neblina, por lo tanto, en tales
condiciones, programar manualmente el
encendido de las luces.

50
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
LIMPIEZA CRISTALES
La palanca derecha fig. 59manda el ac-
cionamiento del limpiaparabrisas/ lavapa-
rabrisas y del limpia/ lava luneta (donde es-
té previsto).
LIMPIAPARABRISAS /
LAVAPARABRISAS
Funcionan sólo con la llave de arranque en
posición M. El casquillo de la palanca de-
recha se puede poner en cuatro posicio-
nes distintas:
0limpiaparabrisas detenido;
Ifuncionamiento con intermitencias;
1funcionamiento continuo lento;
2funcionamiento continuo rápido.
SFuncionamiento temporáneo una
(barrida): al liberar la palanca, vuel-
ve a la posición 0 y desactiva auto-
máticamente los limpiaparabrisas.
Tirando de la palanca ligeramente hacia
el volante (posición inestable), indepen-
dientemente de la posición del pomo, en-
tra en funcionamiento el surtidor del lí-
quido del lavaparabrisas y (donde esté pre-
visto), sólo si están encendidas las luces de
cruce o de carretera, el surtidor de los la-
vafaros. Sucesivamente el limpiaparabrisas
cumple un ciclo de tres barridas.No utilice el limpiaparabrisas
para eliminar acumulaciones
de nieve o de hielo en el mis-
mo. En tales condiciones, si el
limpiaparabrisas es sometido a un es-
fuerzo excesivo, interviene el interrup-
tor automático, que inhibe su funcio-
namiento durante algunos segundos. Si
luego no recupera su función (incluso
después de un arranque con la llave del
vehículo), diríjase a un taller de la Red
de Asistencia Fiat.
Para facilitar el mantenimiento, por ejem-
plo, lavar el parabrisas o sustituir las es-
cobillas de los limpiaparabrisas. Con la lla-
ve de arranque en posición So extraída,
dentro de los 60 segundos, accione la pa-
lanca hacia abajo (impulso); los limpiapa-
rabrisas se colocan en posición vertical de-
teniéndose; de este modo pueden ser le-
vantados para sustituir las escobillas o pa-
ra la limpieza.
ADVERTENCIA Para prevenir eventuales
daños a la carrocería, no intente levantar
los limpiaparabrisas si no están en posición
vertical mediante el procedimiento des-
crito anteriormente.
fig. 59F0P0051m

51
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS

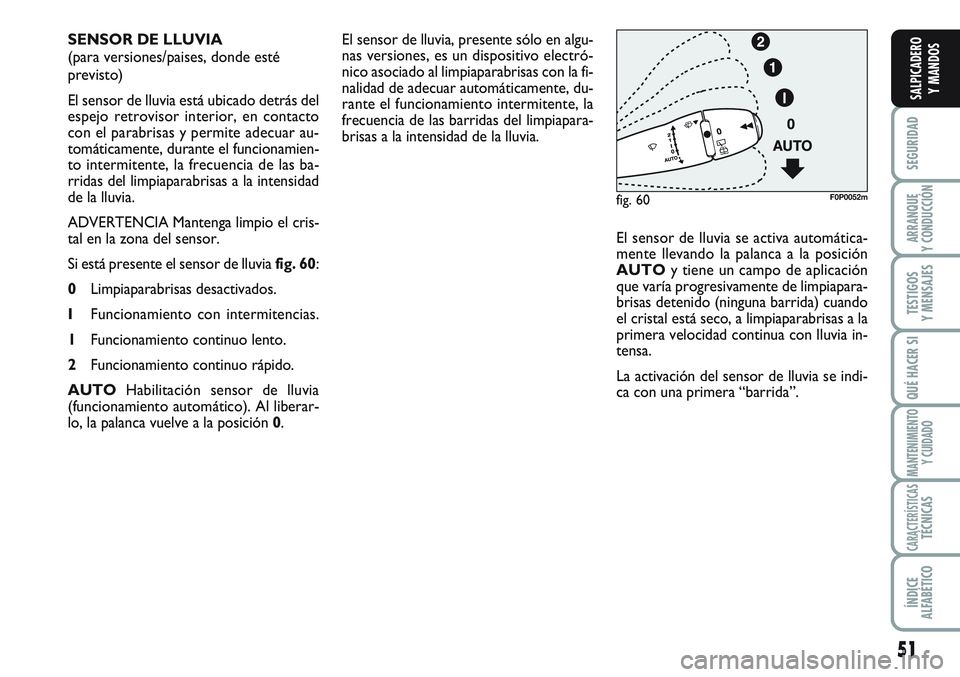

El sensor de lluvia, presente sólo en algu-
nas versiones, es un dispositivo electró-
nico asociado al limpiaparabrisas con la fi-
nalidad de adecuar automáticamente, du-
rante el funcionamiento intermitente, la
frecuencia de las barridas del limpiapara-
brisas a la intensidad de la lluvia.
El sensor de lluvia se activa automática-
mente llevando la palanca a la posición
AUTOy tiene un campo de aplicación
que varía progresivamente de limpiapara-
brisas detenido (ninguna barrida) cuando
el cristal está seco, a limpiaparabrisas a la
primera velocidad continua con lluvia in-
tensa.
La activación del sensor de lluvia se indi-
ca con una primera “barrida”. SENSOR DE LLUVIA
(para versiones/paises, donde esté
previsto)
El sensor de lluvia está ubicado detrás del
espejo retrovisor interior, en contacto
con el parabrisas y permite adecuar au-
tomáticamente, durante el funcionamien-
to intermitente, la frecuencia de las ba-
rridas del limpiaparabrisas a la intensidad
de la lluvia.
ADVERTENCIA Mantenga limpio el cris-
tal en la zona del sensor.
Si está presente el sensor de lluvia fig. 60:
0Limpiaparabrisas desactivados.
IFuncionamiento con intermitencias.
1Funcionamiento continuo lento.
2Funcionamiento continuo rápido.
AUTOHabilitación sensor de lluvia
(funcionamiento automático). Al liberar-
lo, la palanca vuelve a la posición 0.
fig. 60F0P0052m

52
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS

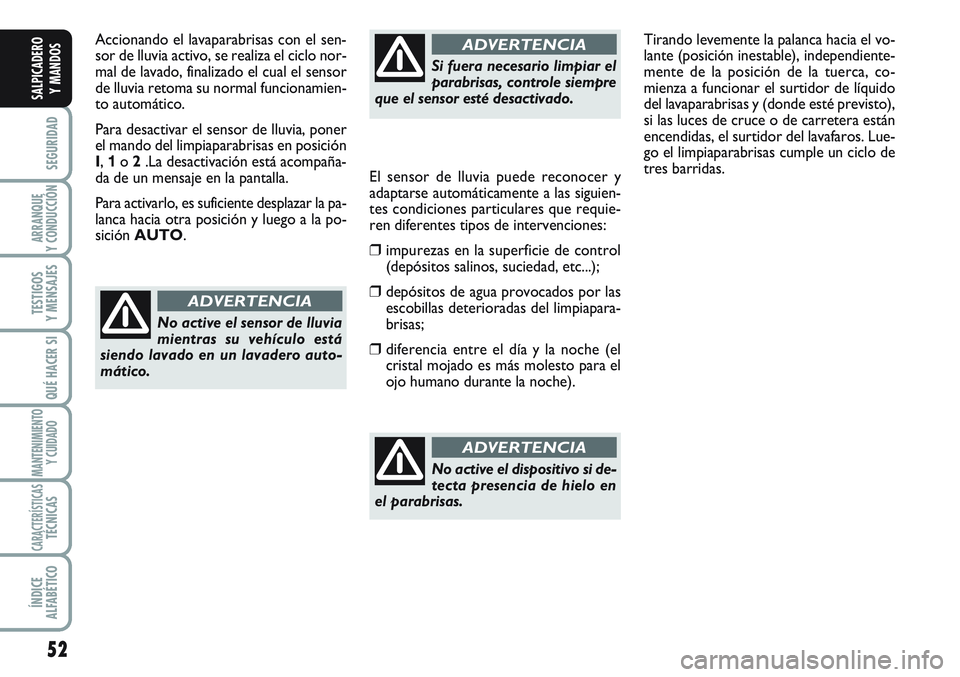

Accionando el lavaparabrisas con el sen-
sor de lluvia activo, se realiza el ciclo nor-
mal de lavado, finalizado el cual el sensor
de lluvia retoma su normal funcionamien-
to automático.
Para desactivar el sensor de lluvia, poner
el mando del limpiaparabrisas en posición
I, 1o 2.La desactivación está acompaña-
da de un mensaje en la pantalla.
Para activarlo, es suficiente desplazar la pa-
lanca hacia otra posición y luego a la po-
sición AUTO.El sensor de lluvia puede reconocer y
adaptarse automáticamente a las siguien-
tes condiciones particulares que requie-
ren diferentes tipos de intervenciones:
❒impurezas en la superficie de control
(depósitos salinos, suciedad, etc...);
❒depósitos de agua provocados por las
escobillas deterioradas del limpiapara-
brisas;
❒diferencia entre el día y la noche (el
cristal mojado es más molesto para el
ojo humano durante la noche).Tirando levemente la palanca hacia el vo-
lante (posición inestable), independiente-
mente de la posición de la tuerca, co-
mienza a funcionar el surtidor de líquido
del lavaparabrisas y (donde esté previsto),
si las luces de cruce o de carretera están
encendidas, el surtidor del lavafaros. Lue-
go el limpiaparabrisas cumple un ciclo de
tres barridas.
No active el sensor de lluvia
mientras su vehículo está
siendo lavado en un lavadero auto-
mático.
ADVERTENCIA
Si fuera necesario limpiar el
parabrisas, controle siempre
que el sensor esté desactivado.
ADVERTENCIA
No active el dispositivo si de-
tecta presencia de hielo en
el parabrisas.
ADVERTENCIA

53
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS

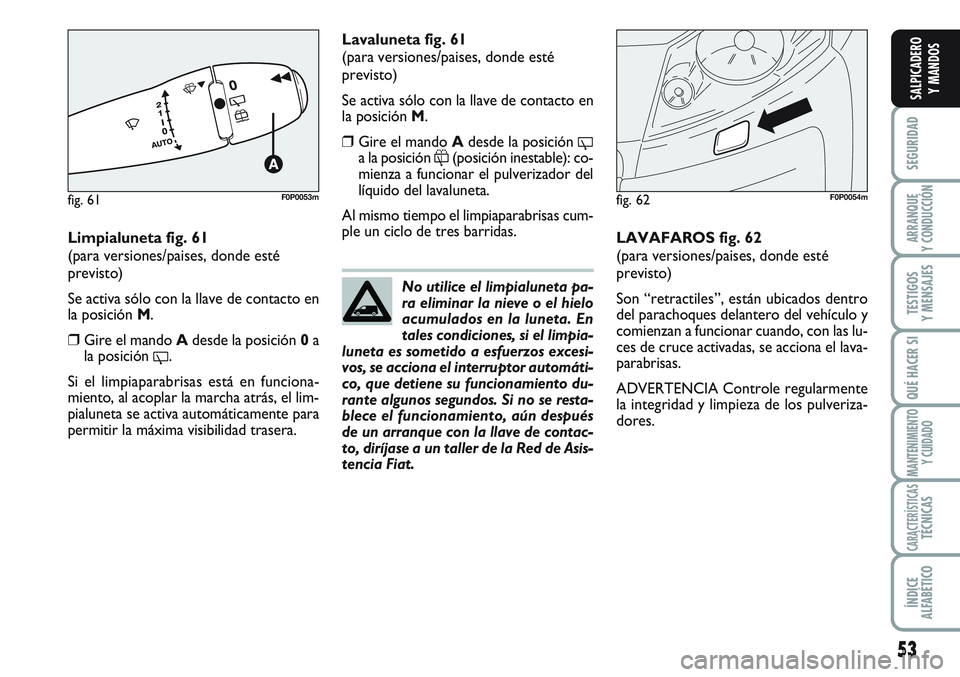

Limpialuneta fig. 61
(para versiones/paises, donde esté
previsto)
Se activa sólo con la llave de contacto en
la posición M.
❒Gire el mando Adesde la posición 0a
la posición
'.
Si el limpiaparabrisas está en funciona-
miento, al acoplar la marcha atrás, el lim-
pialuneta se activa automáticamente para
permitir la máxima visibilidad trasera.LAVAFAROS fig. 62
(para versiones/paises, donde esté
previsto)
Son “retractiles”, están ubicados dentro
del parachoques delantero del vehículo y
comienzan a funcionar cuando, con las lu-
ces de cruce activadas, se acciona el lava-
parabrisas.
ADVERTENCIA Controle regularmente
la integridad y limpieza de los pulveriza-
dores.
fig. 62F0P0054m
No utilice el limpialuneta pa-
ra eliminar la nieve o el hielo
acumulados en la luneta. En
tales condiciones, si el limpia-
luneta es sometido a esfuerzos excesi-
vos, se acciona el interruptor automáti-
co, que detiene su funcionamiento du-
rante algunos segundos. Si no se resta-
blece el funcionamiento, aún después
de un arranque con la llave de contac-
to, diríjase a un taller de la Red de Asis-
tencia Fiat.
Lavaluneta fig. 61
(para versiones/paises, donde esté
previsto)
Se activa sólo con la llave de contacto en
la posición M.
❒Gire el mando Adesde la posición
'
a la posición
&(posición inestable): co-
mienza a funcionar el pulverizador del
líquido del lavaluneta.
Al mismo tiempo el limpiaparabrisas cum-
ple un ciclo de tres barridas.
fig. 61F0P0053m

54
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
F0P0055m
F0P0324m
F0P0325m
F0P0326m
F0P0327m
F0P0328m

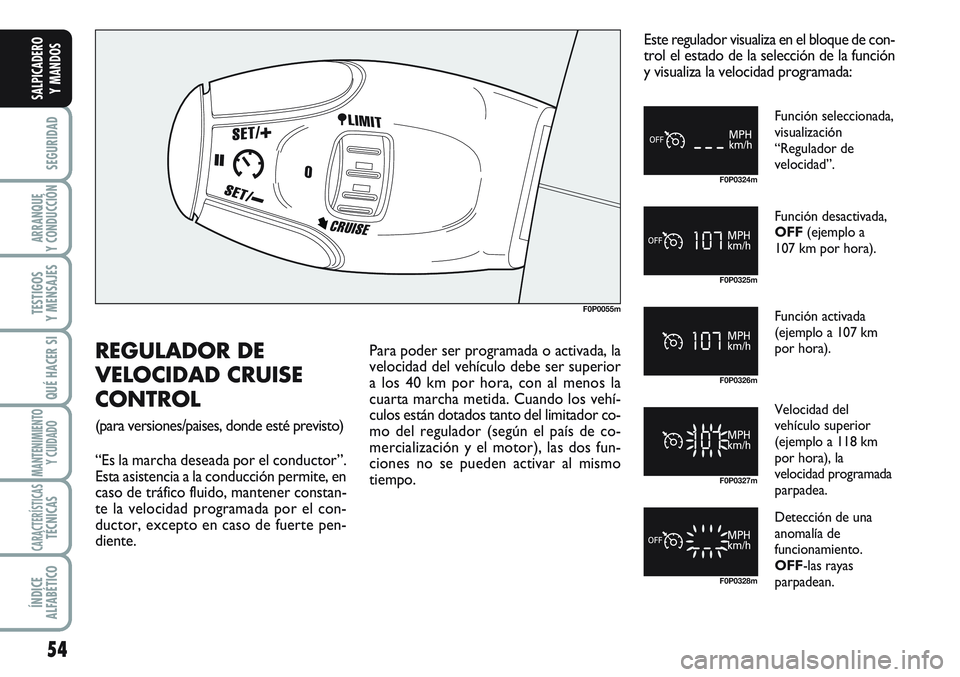

REGULADOR DE
VELOCIDAD CRUISE
CONTROL
(para versiones/paises, donde esté previsto)
“Es la marcha deseada por el conductor”.
Esta asistencia a la conducción permite, en
caso de tráfico fluido, mantener constan-
te la velocidad programada por el con-
ductor, excepto en caso de fuerte pen-
diente.Para poder ser programada o activada, la
velocidad del vehículo debe ser superior
a los 40 km por hora, con al menos la
cuarta marcha metida. Cuando los vehí-
culos están dotados tanto del limitador co-
mo del regulador (según el país de co-
mercialización y el motor), las dos fun-
ciones no se pueden activar al mismo
tiempo.Este regulador visualiza en el bloque de con-
trol el estado de la selección de la función
y visualiza la velocidad programada:
Función seleccionada,
visualización
“Regulador de
velocidad”.
Función desactivada,
OFF(ejemplo a
107 km por hora).
Función activada
(ejemplo a 107 km
por hora).
Velocidad del
vehículo superior
(ejemplo a 118 km
por hora), la
velocidad programada
parpadea.
Detección de una
anomalía de
funcionamiento.
OFF-las rayas
parpadean.

Desactivación
(OFF)
❒Apretar el botón o
el pedal del freno o
del embrague. Antes de la
activación/
programación de
una velocidad
❒Alcanzar la veloci-
dad deseada apre-
tando el acelerador.
❒Pulsar la tecla SET - o SET +.
La velocidad está programada/activada y
el vehículo mantendrá esta velocidad.
55
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
F0P0329m F0P0324m
F0P0330m
F0P0332mF0P0331m
F0P0333m F0P0327mF0P0334m F0P0331m
F0P0334m
F0P0335mF0P0325m

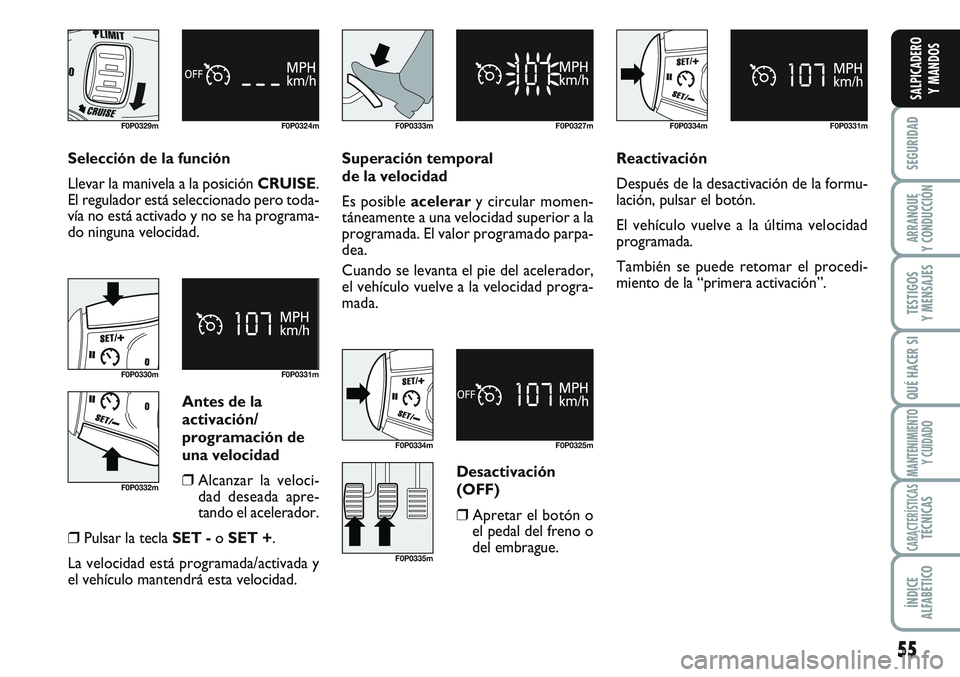

Selección de la función
Llevar la manivela a la posición CRUISE.
El regulador está seleccionado pero toda-
vía no está activado y no se ha programa-
do ninguna velocidad.Superación temporal
de la velocidad
Es posible acelerary circular momen-
táneamente a una velocidad superior a la
programada. El valor programado parpa-
dea.
Cuando se levanta el pie del acelerador,
el vehículo vuelve a la velocidad progra-
mada.Reactivación
Después de la desactivación de la formu-
lación, pulsar el botón.
El vehículo vuelve a la última velocidad
programada.
También se puede retomar el procedi-
miento de la “primera activación”.

Anomalía de funcionamiento
La velocidad programada es cancelada y
sustituida por tres rayas.
Dirigirse a la Red de Asistencia Fiat para

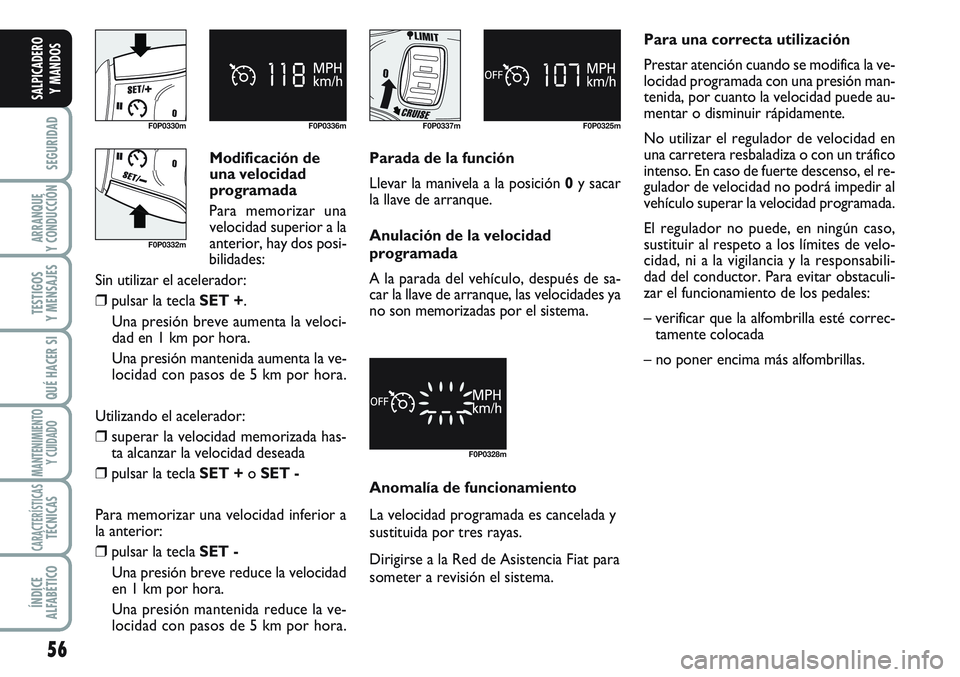

someter a revisión el sistema. Modificación de
una velocidad
programada
Para memorizar una
velocidad superior a la
anterior, hay dos posi-
bilidades:
Sin utilizar el acelerador:
❒pulsar la tecla SET +.
Una presión breve aumenta la veloci-
dad en 1 km por hora.
Una presión mantenida aumenta la ve-
locidad con pasos de 5 km por hora.
Utilizando el acelerador:
❒superar la velocidad memorizada has-
ta alcanzar la velocidad deseada
❒pulsar la tecla SET +o SET -
Para memorizar una velocidad inferior a
la anterior:
❒pulsar la tecla SET -
Una presión breve reduce la velocidad
en 1 km por hora.
Una presión mantenida reduce la ve-
locidad con pasos de 5 km por hora.Parada de la función
Llevar la manivela a la posición 0y sacar
la llave de arranque.
Anulación de la velocidad
programada
A la parada del vehículo, después de sa-
car la llave de arranque, las velocidades ya
no son memorizadas por el sistema.
56
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
F0P0330m F0P0336m
F0P0332m
F0P0337m F0P0325m
F0P0328m
Para una correcta utilización
Prestar atención cuando se modifica la ve-
locidad programada con una presión man-
tenida, por cuanto la velocidad puede au-
mentar o disminuir rápidamente.
No utilizar el regulador de velocidad en
una carretera resbaladiza o con un tráfico
intenso. En caso de fuerte descenso, el re-
gulador de velocidad no podrá impedir al
vehículo superar la velocidad programada.
El regulador no puede, en ningún caso,
sustituir al respeto a los límites de velo-
cidad, ni a la vigilancia y la responsabili-
dad del conductor. Para evitar obstaculi-
zar el funcionamiento de los pedales:
– verificar que la alfombrilla esté correc-
tamente colocada
– no poner encima más alfombrillas.
