FIAT SCUDO 2012 Notice d'entretien (in French)

7
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
IS’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
Pour extraire la tige métallique, appuyer
sur le bouton B.
Pour la réintroduire dans la poignée,
procéder comme suit:
❒garder la pression sur le bouton Bet
bouger la tige métallique A;
❒relâcher le bouton Bet tourner la
tige metallique Ajusqu’à entendre le
déclic de blocage qui assure la ferme-
ture correcte.

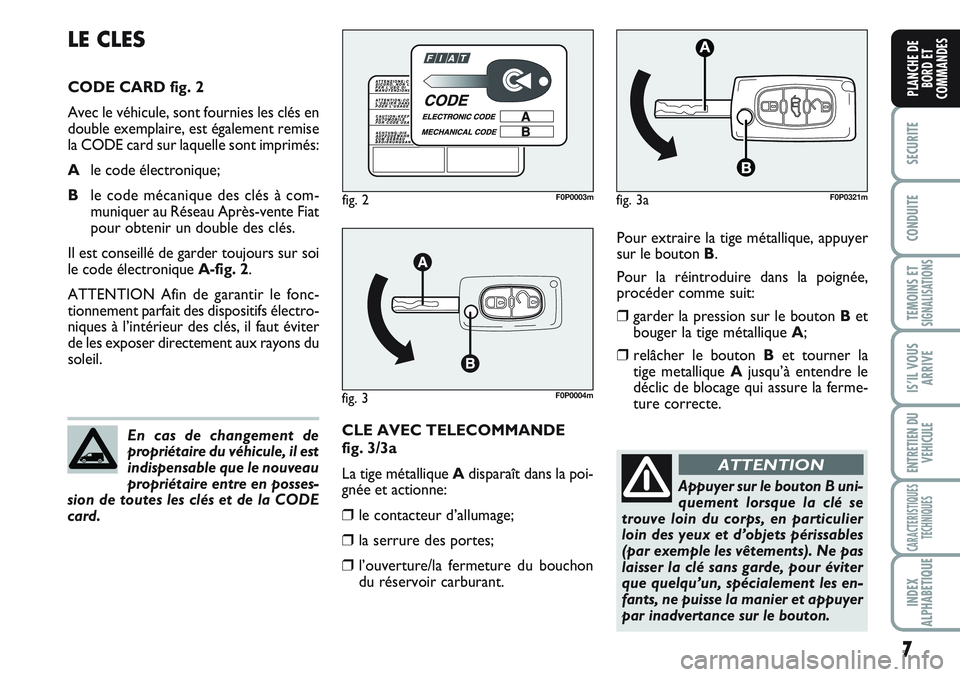

LE CLES
CODE CARD fig. 2
Avec le véhicule, sont fournies les clés en
double exemplaire, est également remise
la CODE card sur laquelle sont imprimés:
Ale code électronique;
Ble code mécanique des clés à com-
muniquer au Réseau Après-vente Fiat
pour obtenir un double des clés.
Il est conseillé de garder toujours sur soi
le code électronique A-fig. 2.
ATTENTION Afin de garantir le fonc-
tionnement parfait des dispositifs électro-
niques à l’intérieur des clés, il faut éviter
de les exposer directement aux rayons du
soleil.
En cas de changement de
propriétaire du véhicule, il est
indispensable que le nouveau
propriétaire entre en posses-
sion de toutes les clés et de la CODE
card.
fig. 2F0P0003m
fig. 3F0P0004m
fig. 3aF0P0321m
CLE AVEC TELECOMMANDE
fig. 3/3a
La tige métallique Adisparaît dans la poi-
gnée et actionne:
❒le contacteur d’allumage;
❒la serrure des portes;
❒l’ouverture/la fermeture du bouchon
du réservoir carburant.
Appuyer sur le bouton B uni-
quement lorsque la clé se
trouve loin du corps, en particulier
loin des yeux et d’objets périssables
(par exemple les vêtements). Ne pas
laisser la clé sans garde, pour éviter
que quelqu’un, spécialement les en-
fants, ne puisse la manier et appuyer
par inadvertance sur le bouton.
ATTENTION

8
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

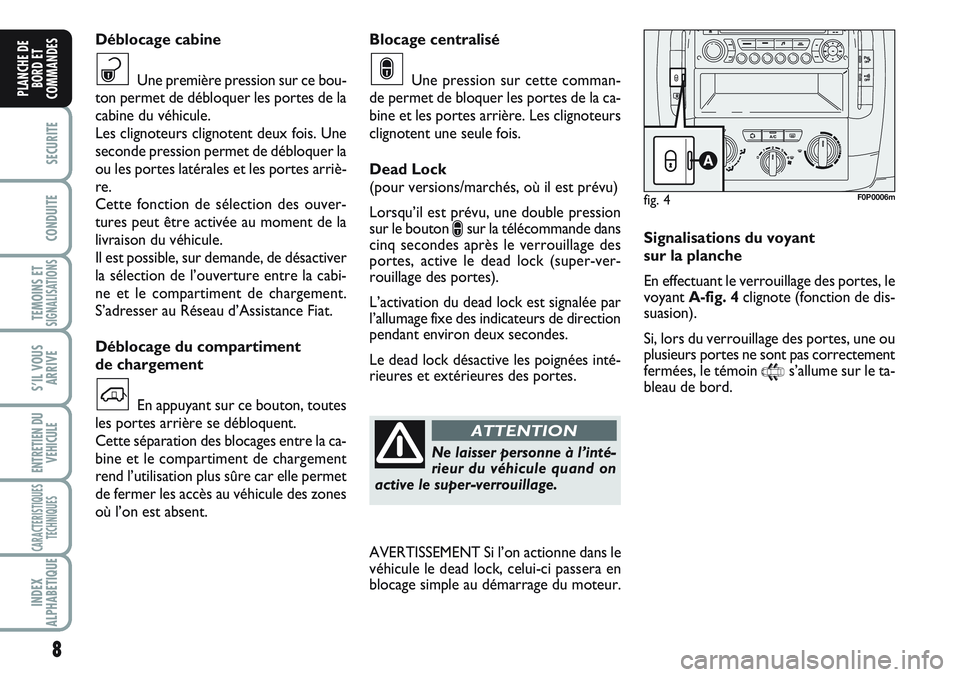

Blocage centralisé
Une pression sur cette comman-
de permet de bloquer les portes de la ca-
bine et les portes arrière. Les clignoteurs
clignotent une seule fois.
Dead Lock
(pour versions/marchés, où il est prévu)
Lorsqu’il est prévu, une double pression
sur le bouton
∫sur la télécommande dans
cinq secondes après le verrouillage des
portes, active le dead lock (super-ver-
rouillage des portes).
L’activation du dead lock est signalée par
l’allumage fixe des indicateurs de direction
pendant environ deux secondes.
Le dead lock désactive les poignées inté-
rieures et extérieures des portes.
∫
Signalisations du voyant
sur la planche
En effectuant le verrouillage des portes, le
voyant A-fig. 4clignote (fonction de dis-
suasion).
Si, lors du verrouillage des portes, une ou
plusieurs portes ne sont pas correctement
fermées, le témoin
9s’allume sur le ta-
bleau de bord.
fig. 4F0P0006m
Déblocage cabine
Une première pression sur ce bou-
ton permet de débloquer les portes de la
cabine du véhicule.
Les clignoteurs clignotent deux fois. Une
seconde pression permet de débloquer la
ou les portes latérales et les portes arriè-
re.
Cette fonction de sélection des ouver-
tures peut être activée au moment de la
livraison du véhicule.
Il est possible, sur demande, de désactiver
la sélection de l’ouverture entre la cabi-
ne et le compartiment de chargement.
S’adresser au Réseau d’Assistance Fiat.
Déblocage du compartiment
de chargement
En appuyant sur ce bouton, toutes
les portes arrière se débloquent.
Cette séparation des blocages entre la ca-
bine et le compartiment de chargement
rend l’utilisation plus sûre car elle permet
de fermer les accès au véhicule des zones
où l’on est absent.
`
ª
Ne laisser personne à l’inté-
rieur du véhicule quand on
active le super-verrouillage.
ATTENTION
AVERTISSEMENT Si l’on actionne dans le
véhicule le dead lock, celui-ci passera en
blocage simple au démarrage du moteur.

9
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
IS’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
Les piles usées sont nocives
pour l’environnement. Elles
doivent être jetées dans
des récipients expressivement
prévus, comme le prescrivent les
normes en vigueur ou bien elles peu-
vent être remises au Réseau Après-ven-
te Fiat, qui se chargera de l’élimination.

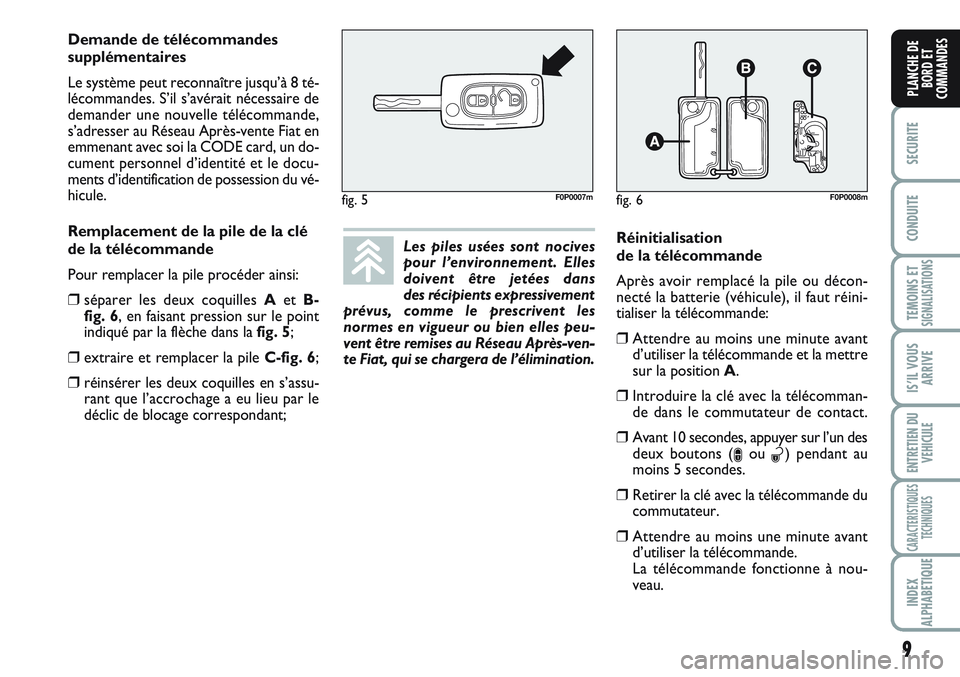

Demande de télécommandes
supplémentaires
Le système peut reconnaître jusqu’à 8 té-
lécommandes. S’il s’avérait nécessaire de
demander une nouvelle télécommande,
s’adresser au Réseau Après-vente Fiat en
emmenant avec soi la CODE card, un do-
cument personnel d’identité et le docu-
ments d’identification de possession du vé-
hicule.
Remplacement de la pile de la clé
de la télécommande
Pour remplacer la pile procéder ainsi:
❒séparer les deux coquilles A etB-
fig. 6, en faisant pression sur le point
indiqué par la flèche dans la fig. 5;
❒extraire et remplacer la pile C-fig. 6;
❒réinsérer les deux coquilles en s’assu-
rant que l’accrochage a eu lieu par le
déclic de blocage correspondant;
fig. 5F0P0007mfig. 6F0P0008m
Réinitialisation
de la télécommande
Après avoir remplacé la pile ou décon-
necté la batterie (véhicule), il faut réini-
tialiser la télécommande:
❒Attendre au moins une minute avant
d’utiliser la télécommande et la mettre
sur la position A.
❒Introduire la clé avec la télécomman-
de dans le commutateur de contact.
❒Avant 10 secondes, appuyer sur l’un des
deux boutons (
∫ou ª) pendant au
moins 5 secondes.
❒Retirer la clé avec la télécommande du
commutateur.
❒Attendre au moins une minute avant
d’utiliser la télécommande.
La télécommande fonctionne à nou-
veau.

10
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

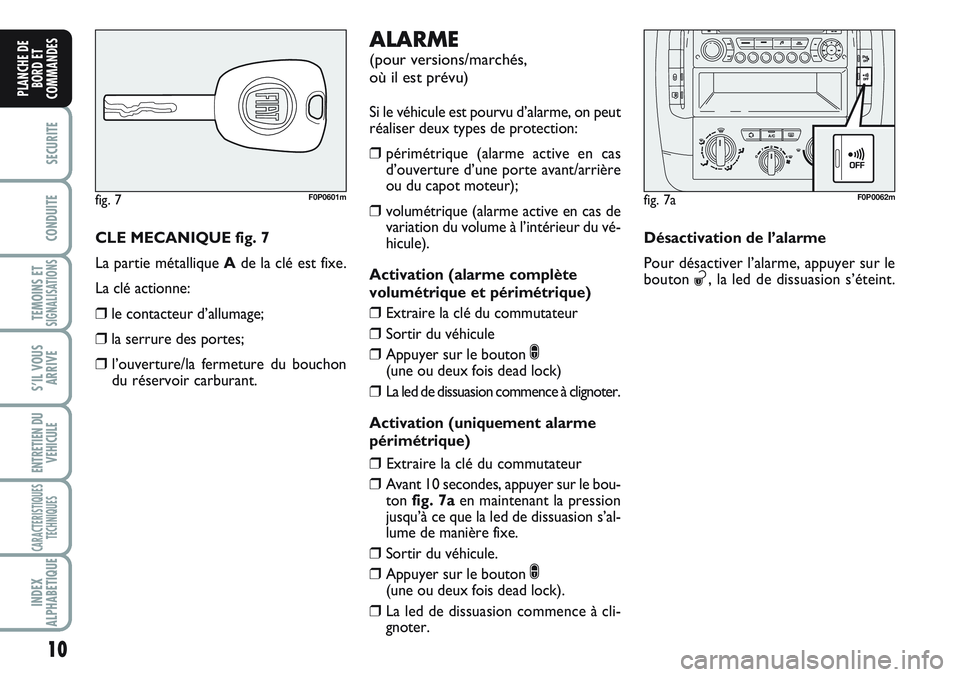

CLE MECANIQUE fig. 7
La partie métallique Ade la clé est fixe.
La clé actionne:
❒le contacteur d’allumage;
❒la serrure des portes;
❒l’ouverture/la fermeture du bouchon
du réservoir carburant.
ALARME
(pour versions/marchés,
où il est prévu)
Si le véhicule est pourvu d’alarme, on peut
réaliser deux types de protection:
❒périmétrique (alarme active en cas
d’ouverture d’une porte avant/arrière
ou du capot moteur);
❒volumétrique (alarme active en cas de
variation du volume à l’intérieur du vé-
hicule).
Activation (alarme complète
volumétrique et périmétrique)
❒Extraire la clé du commutateur
❒Sortir du véhicule
❒Appuyer sur le bouton ∫(une ou deux fois dead lock)
❒La led de dissuasion commence à clignoter.
Activation (uniquement alarme
périmétrique)
❒Extraire la clé du commutateur
❒Avant 10 secondes, appuyer sur le bou-
ton fig. 7aen maintenant la pression
jusqu’à ce que la led de dissuasion s’al-
lume de manière fixe.
❒Sortir du véhicule.
❒Appuyer sur le bouton ∫(une ou deux fois dead lock).
❒La led de dissuasion commence à cli-
gnoter.
fig. 7F0P0601mfig. 7aF0P0062m
Désactivation de l’alarme
Pour désactiver l’alarme, appuyer sur le
bouton
ª, la led de dissuasion s’éteint.

11
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
IS’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

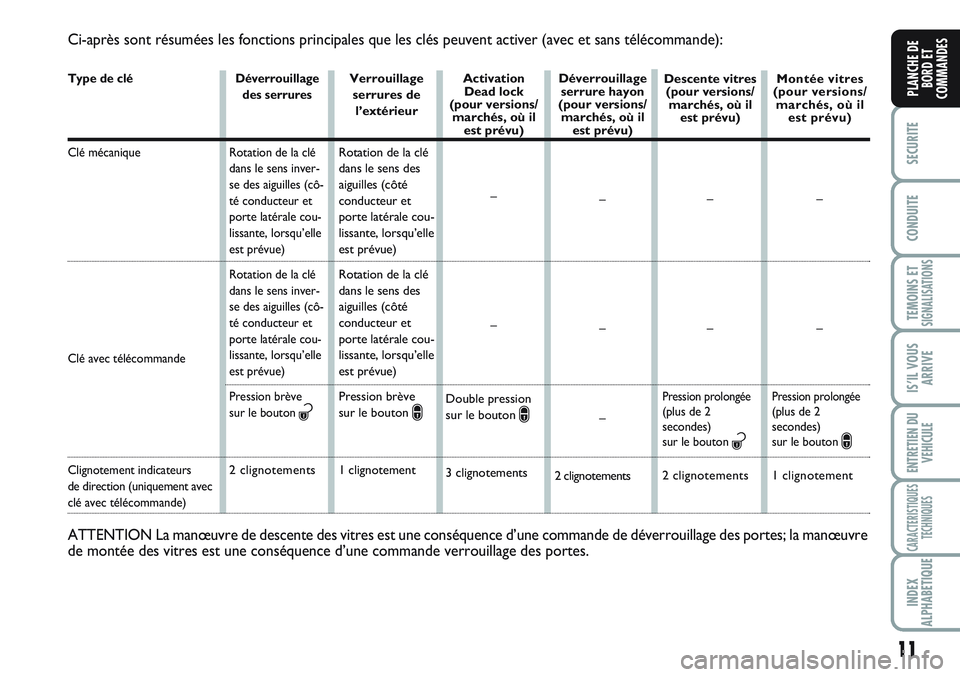

Ci-après sont résumées les fonctions principales que les clés peuvent activer (avec et sans télécommande):
Type de clé
Clé mécanique
Clé avec télécommande
Clignotement indicateurs
de direction (uniquement avec
clé avec télécommande)Déverrouillage
des serrures
Rotation de la clé
dans le sens inver-
se des aiguilles (cô-
té conducteur et
porte latérale cou-
lissante, lorsqu’elle
est prévue)
Rotation de la clé
dans le sens inver-
se des aiguilles (cô-
té conducteur et
porte latérale cou-
lissante, lorsqu’elle
est prévue)
Pression brève
sur le bouton
ª
2 clignotementsVerrouillage
serrures de
l’extérieur
Rotation de la clé
dans le sens des
aiguilles (côté
conducteur et
porte latérale cou-
lissante, lorsqu’elle
est prévue)
Rotation de la clé
dans le sens des
aiguilles (côté
conducteur et
porte latérale cou-
lissante, lorsqu’elle
est prévue)
Pression brève
sur le bouton
∫
1 clignotementActivation
Dead lock
(pour versions/
marchés, où il
est prévu)
–
–
Double pression
sur le bouton
∫
3 clignotementsDéverrouillage
serrure hayon
(pour versions/
marchés, où il
est prévu)
–
–
–
2 clignotements
ATTENTION La manœuvre de descente des vitres est une conséquence d’une commande de déverrouillage des portes; la manœuvre
de montée des vitres est une conséquence d’une commande verrouillage des portes.
Descente vitres
(pour versions/
marchés, où il
est prévu)
–
–
Pression prolongée(plus de 2
secondes)
sur le bouton
ª
2 clignotementsMontée vitres
(pour versions/
marchés, où il
est prévu)
–
–
Pression prolongée(plus de 2
secondes)
sur le bouton
∫
1 clignotement

12
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

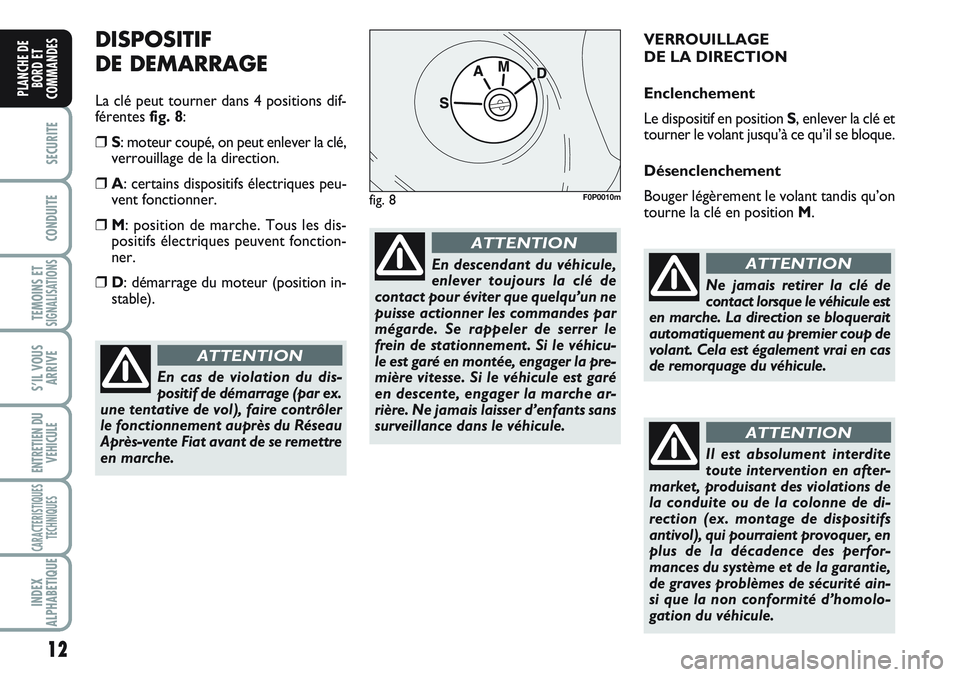

DISPOSITIF
DE DEMARRAGE
La clé peut tourner dans 4 positions dif-
férentes fig. 8:
❒S: moteur coupé, on peut enlever la clé,
verrouillage de la direction.
❒A: certains dispositifs électriques peu-
vent fonctionner.
❒M: position de marche. Tous les dis-
positifs électriques peuvent fonction-
ner.
❒D: démarrage du moteur (position in-
stable).VERROUILLAGE
DE LA DIRECTION
Enclenchement
Le dispositif en position S, enlever la clé et
tourner le volant jusqu’à ce qu’il se bloque.
Désenclenchement
Bouger légèrement le volant tandis qu’on
tourne la clé en position M.
En cas de violation du dis-
positif de démarrage (par ex.
une tentative de vol), faire contrôler
le fonctionnement auprès du Réseau
Après-vente Fiat avant de se remettre
en marche.
ATTENTION
En descendant du véhicule,
enlever toujours la clé de
contact pour éviter que quelqu’un ne
puisse actionner les commandes par
mégarde. Se rappeler de serrer le
frein de stationnement. Si le véhicu-
le est garé en montée, engager la pre-
mière vitesse. Si le véhicule est garé
en descente, engager la marche ar-
rière. Ne jamais laisser d’enfants sans
surveillance dans le véhicule.
ATTENTION
fig. 8F0P0010m
Ne jamais retirer la clé de
contact lorsque le véhicule est
en marche. La direction se bloquerait
automatiquement au premier coup de
volant. Cela est également vrai en cas
de remorquage du véhicule.
ATTENTION
Il est absolument interdite
toute intervention en after-
market, produisant des violations de
la conduite ou de la colonne de di-
rection (ex. montage de dispositifs
antivol), qui pourraient provoquer, en
plus de la décadence des perfor-
mances du système et de la garantie,
de graves problèmes de sécurité ain-
si que la non conformité d’homolo-
gation du véhicule.
ATTENTION

13
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
IS’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
TABLEAU DE BORD
ATachymètre (indicateur de vitesse)
BJauge de carburant avec témoin de ré-
serve
CThermomètre du liquide de refroidis-
sement moteur avec témoin de tem-
pérature excessive
DCompte-tours
EAffichage multifonction
F0P0012mfig. 9

14
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

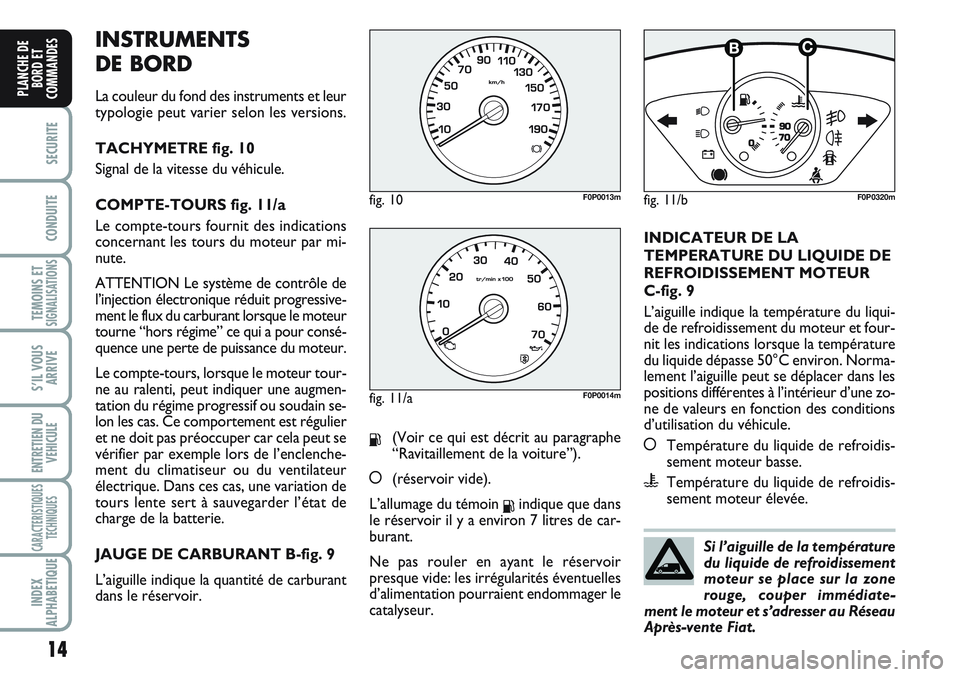

INSTRUMENTS
DE BORD
La couleur du fond des instruments et leur
typologie peut varier selon les versions.
TACHYMETRE fig. 10
Signal de la vitesse du véhicule.
COMPTE-TOURS fig. 11/a
Le compte-tours fournit des indications
concernant les tours du moteur par mi-
nute.
ATTENTION Le système de contrôle de
l’injection électronique réduit progressive-
ment le flux du carburant lorsque le moteur
tourne “hors régime” ce qui a pour consé-
quence une perte de puissance du moteur.
Le compte-tours, lorsque le moteur tour-
ne au ralenti, peut indiquer une augmen-
tation du régime progressif ou soudain se-
lon les cas. Ce comportement est régulier
et ne doit pas préoccuper car cela peut se
vérifier par exemple lors de l’enclenche-
ment du climatiseur ou du ventilateur
électrique. Dans ces cas, une variation de
tours lente sert à sauvegarder l’état de
charge de la batterie.
JAUGE DE CARBURANT B-fig. 9
L’aiguille indique la quantité de carburant
dans le réservoir.
K(Voir ce qui est décrit au paragraphe
“Ravitaillement de la voiture”).
å(réservoir vide).
L’allumage du témoin
Kindique que dans
le réservoir il y a environ 7 litres de car-
burant.
Ne pas rouler en ayant le réservoir
presque vide: les irrégularités éventuelles
d’alimentation pourraient endommager le
catalyseur.INDICATEUR DE LA
TEMPERATURE DU LIQUIDE DE
REFROIDISSEMENT MOTEUR
C-fig. 9
L’aiguille indique la température du liqui-
de de refroidissement du moteur et four-
nit les indications lorsque la température
du liquide dépasse 50°C environ. Norma-
lement l’aiguille peut se déplacer dans les
positions différentes à l’intérieur d’une zo-
ne de valeurs en fonction des conditions
d’utilisation du véhicule.
åTempérature du liquide de refroidis-
sement moteur basse.
uTempérature du liquide de refroidis-
sement moteur élevée.
Si l’aiguille de la température
du liquide de refroidissement
moteur se place sur la zone
rouge, couper immédiate-
ment le moteur et s’adresser au Réseau
Après-vente Fiat.
fig. 10F0P0013m
fig. 11/aF0P0014m
fig. 11/b
1/2
F0P0320m

15
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
IS’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

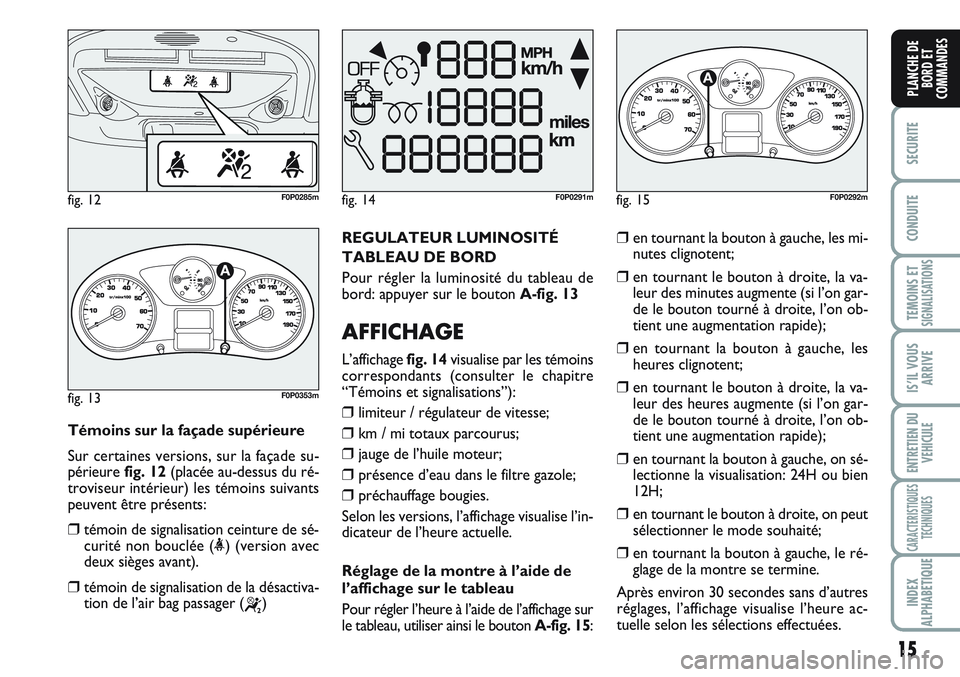

REGULATEUR LUMINOSITÉ
TABLEAU DE BORD
Pour régler la luminosité du tableau de
bord: appuyer sur le bouton A-fig. 13
AFFICHAGE
L’affichage fig. 14visualise par les témoins
correspondants (consulter le chapitre
“Témoins et signalisations”):
❒limiteur / régulateur de vitesse;
❒km / mi totaux parcourus;
❒jauge de l’huile moteur;
❒présence d’eau dans le filtre gazole;
❒préchauffage bougies.
Selon les versions, l’affichage visualise l’in-
dicateur de l’heure actuelle.
Réglage de la montre à l’aide de
l’affichage sur le tableau
Pour régler l’heure à l’aide de l’affichage sur
le tableau, utiliser ainsi le bouton A-fig. 15:
❒en tournant la bouton à gauche, les mi-
nutes clignotent;
❒en tournant le bouton à droite, la va-
leur des minutes augmente (si l’on gar-
de le bouton tourné à droite, l’on ob-
tient une augmentation rapide);
❒en tournant la bouton à gauche, les
heures clignotent;
❒en tournant le bouton à droite, la va-
leur des heures augmente (si l’on gar-
de le bouton tourné à droite, l’on ob-
tient une augmentation rapide);
❒en tournant la bouton à gauche, on sé-
lectionne la visualisation: 24H ou bien
12H;
❒en tournant le bouton à droite, on peut
sélectionner le mode souhaité;
❒en tournant la bouton à gauche, le ré-
glage de la montre se termine.
Après environ 30 secondes sans d’autres
réglages, l’affichage visualise l’heure ac-
tuelle selon les sélections effectuées.
fig. 12F0P0285m
fig. 13
1/2
F0P0353m
fig. 14F0P0291mfig. 15
1/2
F0P0292m
Témoins sur la façade supérieure
Sur certaines versions, sur la façade su-
périeure fig. 12(placée au-dessus du ré-
troviseur intérieur) les témoins suivants
peuvent être présents:
❒témoin de signalisation ceinture de sé-
curité non bouclée (<) (version avec
deux sièges avant).
❒témoin de signalisation de la désactiva-
tion de l’air bag passager (
“)

Lorsque le moteur est en
marche, la clé d’entretien res-
te allumée jusqu’à ce que
l’entretien ait été effectué. Echéance d’entretien dépassée.
Après avoir tourné la clé de
contact en position M, pen-
dant quelques secondes la clé
d’entretien clignote et le
nombre de kilomètres par-
courus après l’échéance de l’entretien est
affiché.
Le kilométrage qui reste à
parcourir peut être pondéré
par le facteur temps en fonc-
tion des habitudes de condui-
te du conducteur.
16
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

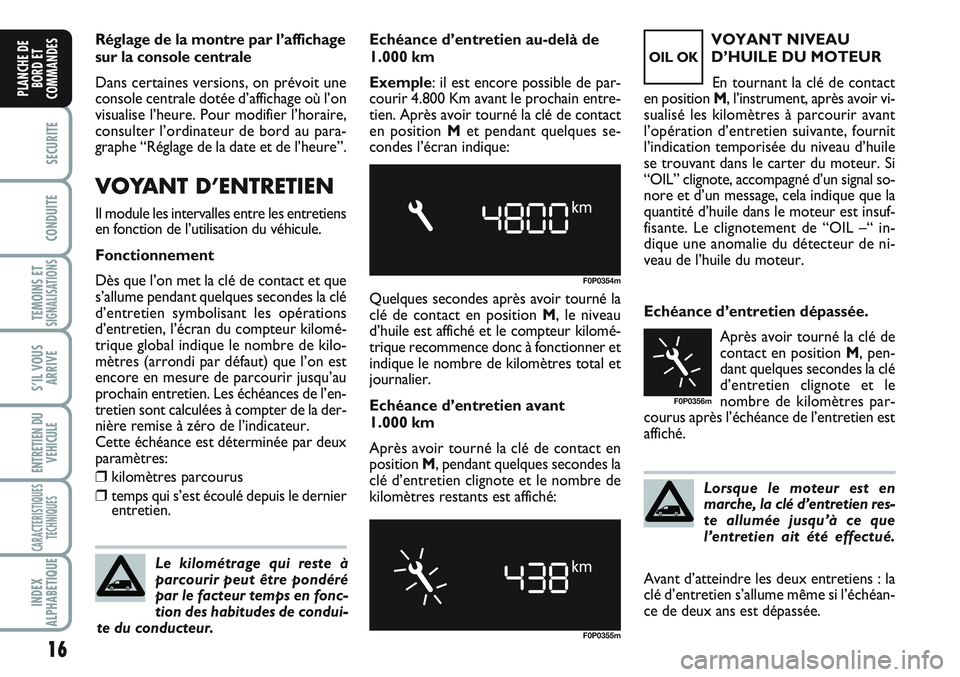

Réglage de la montre par l’affichage
sur la console centrale
Dans certaines versions, on prévoit une
console centrale dotée d’affichage où l’on
visualise l’heure. Pour modifier l’horaire,
consulter l’ordinateur de bord au para-
graphe “Réglage de la date et de l’heure”.
VOYANT D’ENTRETIEN
Il module les intervalles entre les entretiens
en fonction de l’utilisation du véhicule.
Fonctionnement
Dès que l’on met la clé de contact et que
s’allume pendant quelques secondes la clé
d’entretien symbolisant les opérations
d’entretien, l’écran du compteur kilomé-
trique global indique le nombre de kilo-
mètres (arrondi par défaut) que l’on est
encore en mesure de parcourir jusqu’au
prochain entretien. Les échéances de l’en-
tretien sont calculées à compter de la der-
nière remise à zéro de l’indicateur.
Cette échéance est déterminée par deux
paramètres:
❒kilomètres parcourus
❒temps qui s’est écoulé depuis le dernier
entretien.
F0P0354m
F0P0355m
OIL OK
F0P0356m
Echéance d’entretien au-delà de
1.000 km
Exemple: il est encore possible de par-
courir 4.800 Km avant le prochain entre-
tien. Après avoir tourné la clé de contact
en position Met pendant quelques se-
condes l’écran indique:
Quelques secondes après avoir tourné la
clé de contact en position M, le niveau
d’huile est affiché et le compteur kilomé-
trique recommence donc à fonctionner et
indique le nombre de kilomètres total et
journalier.
Echéance d’entretien avant
1.000 km
Après avoir tourné la clé de contact en
position M, pendant quelques secondes la
clé d’entretien clignote et le nombre de
kilomètres restants est affiché:VOYANT NIVEAU
D’HUILE DU MOTEUR
En tournant la clé de contact
en position M, l’instrument, après avoir vi-
sualisé les kilomètres à parcourir avant
l’opération d’entretien suivante, fournit
l’indication temporisée du niveau d’huile
se trouvant dans le carter du moteur. Si
“OIL” clignote, accompagné d’un signal so-
nore et d’un message, cela indique que la
quantité d’huile dans le moteur est insuf-
fisante. Le clignotement de “OIL –“ in-
dique une anomalie du détecteur de ni-
veau de l’huile du moteur.
Avant d’atteindre les deux entretiens : la
clé d’entretien s’allume même si l’échéan-
ce de deux ans est dépassée.
