FIAT SCUDO 2012 Návod k použití a údržbě (in Czech)

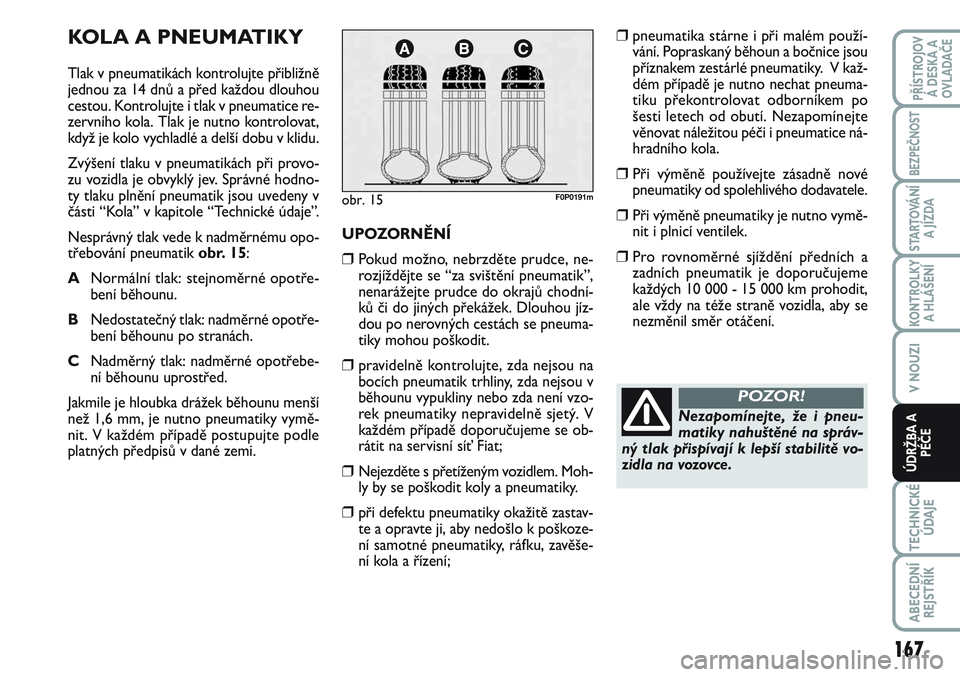

KOLA A PNEUMATIKY
Tlak v pneumatikách kontrolujte přibližně
jednou za 14 dnů a před každou dlouhou
cestou. Kontrolujte i tlak v pneumatice re-
zervního kola. Tlak je nutno kontrolovat,
když je kolo vychladlé a delší dobu v klidu.
Zvýšení tlaku v pneumatikách při provo-
zu vozidla je obvyklý jev. Správné hodno-
ty tlaku plnění pneumatik jsou uvedeny v
části “Kola” v kapitole “Technické údaje”.
Nesprávný tlak vede k nadměrnému opo-
třebování pneumatikobr. 15:
ANormální tlak: stejnoměrné opotře-
bení běhounu.
BNedostatečný tlak: nadměrné opotře-
bení běhounu po stranách.
CNadměrný tlak: nadměrné opotřebe-
ní běhounu uprostřed.
Jakmile je hloubka drážek běhounu menší
než 1,6 mm, je nutno pneumatiky vymě-
nit. V každém případě postupujte podle
platných předpisů v dané zemi.
obr. 15F0P0191m
UPOZORNĚNÍ
❒Pokud možno, nebrzděte prudce, ne-
rozjíždějte se “za svištění pneumatik”,
nenarážejte prudce do okrajů chodní-
ků či do jiných překážek. Dlouhou jíz-
dou po nerovných cestách se pneuma-
tiky mohou poškodit.
❒pravidelně kontrolujte, zda nejsou na
bocích pneumatik trhliny, zda nejsou v
běhounu vypukliny nebo zda není vzo-
rek pneumatiky nepravidelně sjetý. V
každém případě doporučujeme se ob-
rátit na servisní síť Fiat;
❒Nejezděte s přetíženým vozidlem. Moh-
ly by se poškodit koly a pneumatiky.
❒při defektu pneumatiky okažitě zastav-
te a opravte ji, aby nedošlo k poškoze-
ní samotné pneumatiky, ráfku, zavěše-
ní kola a řízení;
❒pneumatika stárne i při malém použí-
vání. Popraskaný běhoun a bočnice jsou
příznakem zestárlé pneumatiky. V kaž-
dém případě je nutno nechat pneuma-
tiku překontrolovat odborníkem po
šesti letech od obutí. Nezapomínejte
věnovat náležitou péči i pneumatice ná-
hradního kola.
❒Při výměně používejte zásadně nové
pneumatiky od spolehlivého dodavatele.
❒Při výměně pneumatiky je nutno vymě-
nit i plnicí ventilek.
❒Pro rovnoměrné sjíždění předních a
zadních pneumatik je doporučujeme
každých 10 000 - 15 000 km prohodit,
ale vždy na téže straně vozidla, aby se
nezměnil směr otáčení.
Nezapomínejte, že i pneu-
matiky nahuštěné na správ-
ný tlak přispívají k lepší stabilitě vo-
zidla na vozovce.
POZOR!
167
KONTROLKY
A HLÁŠENÍ
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI
ÚDRŽBA A
PÉČE

STÍRAČ ČELNÍHO
SKLA
STĚRKY
Pravidelně čistěte pryžové stěrky stíračů.
Doporučuje se používat přípravek
TUTELA PROFESSIONAL SC 35.
Bez prodlení vyměňte pokřivené nebo opo-
třebované pryžové stěrky. V každém přípa-
dě doporučujeme vyměnit stěrky vždy po
jednom roce provozu.
Poškození stěrek lze předejít několika jed-
noduchými opatřeními:
❒Jakmile klesne venkovní teplota pod nu-
lu, zkontrolujte, zda pryž stěrek nepři-
mrzla ke sklu. Pro uvolnění přimrzlých
stěrek používejte rozmrazovací pro-
středek.
❒Odstraňujte z okna sníh. Šetříte nejen
stěrky, ale chráníte i elektromotor před
přetížením a přehříváním.
❒stírače nepoužívejte nasucho.
ízda s opotřebovanými stěr-
kami je velmi nebezpečná,
protože v případě nepříznivých at-
mosférických podmínek je nižší vidi-
telnost
POZOR!

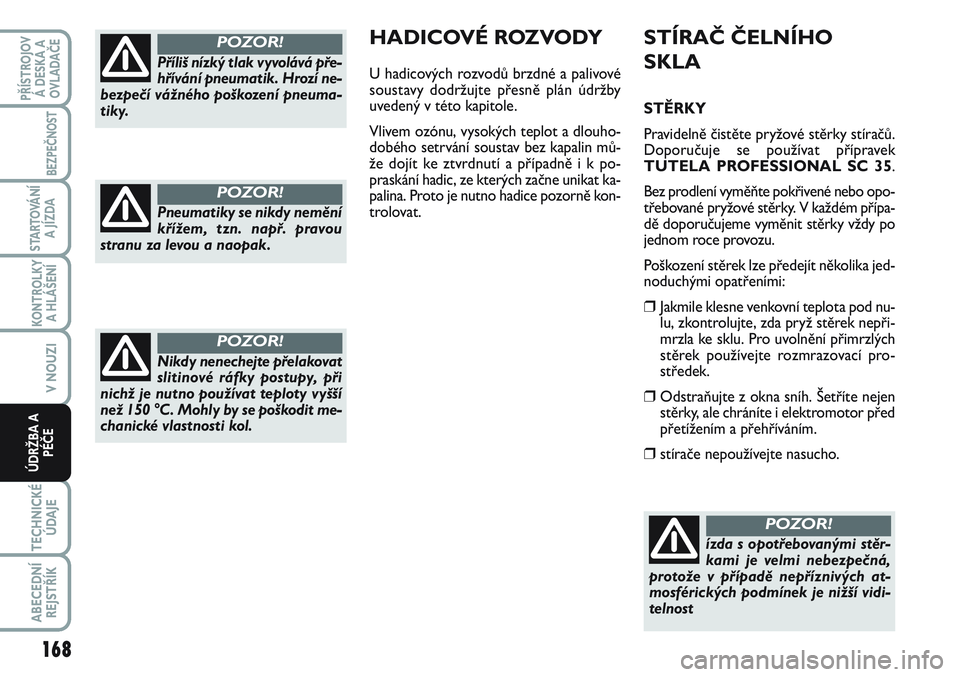

HADICOVÉ ROZVODY
U hadicových rozvodů brzdné a palivové
soustavy dodržujte přesně plán údržby
uvedený v této kapitole.
Vlivem ozónu, vysokých teplot a dlouho-
dobého setrvání soustav bez kapalin mů-
že dojít ke ztvrdnutí a případně i k po-
praskání hadic, ze kterých začne unikat ka-
palina. Proto je nutno hadice pozorně kon-
trolovat.Příliš nízký tlak vyvolává pře-
hřívání pneumatik. Hrozí ne-
bezpečí vážného poškození pneuma-
tiky.
POZOR!
Pneumatiky se nikdy nemění
křížem, tzn. např. pravou
stranu za levou a naopak.
POZOR!
Nikdy nenechejte přelakovat
slitinové ráfky postupy, při
nichž je nutno používat teploty vyšší
než 150 °C. Mohly by se poškodit me-
chanické vlastnosti kol.
POZOR!
168
KONTROLKY
A HLÁŠENÍ
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI
ÚDRŽBA A
PÉČE

Z důvodu prevence poškození
čelního okna vozidla držte ra-
meno stírače po celou dobu
výměny stírátka. Po výměně
přiklopte rameno stírače rukou až k čel-

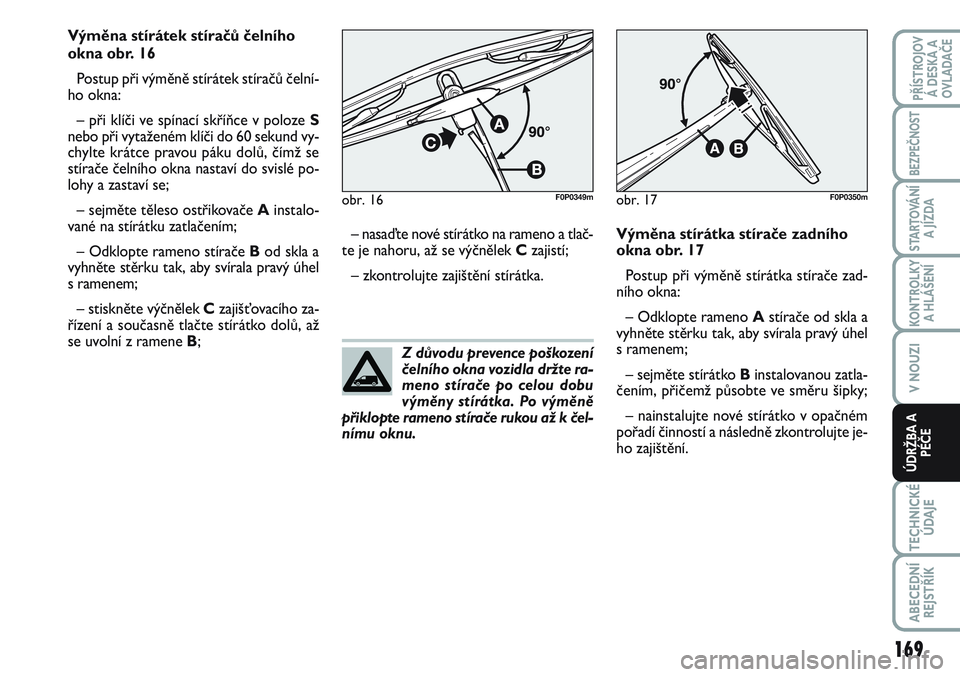

nímu oknu. Výměna stírátek stíračů čelního
okna obr. 16
Postup při výměně stírátek stíračů čelní-
ho okna:
– při klíči ve spínací skříňce v poloze S
nebo při vytaženém klíči do 60 sekund vy-
chylte krátce pravou páku dolů, čímž se
stírače čelního okna nastaví do svislé po-
lohy a zastaví se;
– sejměte těleso ostřikovače Ainstalo-
vané na stírátku zatlačením;
– Odklopte rameno stírače Bod skla a
vyhněte stěrku tak, aby svírala pravý úhel
s ramenem;
– stiskněte výčnělek Czajišťovacího za-
řízení a současně tlačte stírátko dolů, až
se uvolní z ramene B;
obr. 16F0P0349m
– nasaďte nové stírátko na rameno a tlač-
te je nahoru, až se výčnělek Czajistí;
– zkontrolujte zajištění stírátka.
obr. 17F0P0350m
Výměna stírátka stírače zadního
okna obr. 17
Postup při výměně stírátka stírače zad-
ního okna:
– Odklopte rameno Astírače od skla a
vyhněte stěrku tak, aby svírala pravý úhel
s ramenem;
– sejměte stírátko Binstalovanou zatla-
čením, přičemž působte ve směru šipky;
– nainstalujte nové stírátko v opačném
pořadí činností a následně zkontrolujte je-
ho zajištění.
169
KONTROLKY
A HLÁŠENÍ
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI
ÚDRŽBA A
PÉČE

❒ochranné nástřiky plastových dílů v mís-
tech nejvíce vystavených korozním účin-
kům: prahy, vnitřky blatníků, hrany, atd;
❒používají se “otevřené” duté díly, aby
nedocházelo ke kondenzaci a zadržo-
vání vody uvnitř těchto dílů.
ZÁRUKA NA KAROSÉRII
A SPODEK VOZIDLA
Na vozidlo se vztahuje záruka na prodě-
ravení účinkem koroze jakéhokoli origi-
nálního prvku nosné konstrukce nebo ka-
rosérie.
Všeobecné záruční podmínky jsou uvede-
ny v záruční knížce.
DOPORUČENÍ, JAK UDRŽOVAT
KAROSÉRII V DOBRÉM STAVU
Lak
Lak nemá pouze estetickou funkci, ale
slouží i jako ochrana plechu.
Doporučujeme nechat bez prodlení opra-
vit všechny hlubší škrábance nebo vrypy la-
ku, aby se zabránilo rezivění. Pro malé opra-
vy používejte zásadně originální lak (viz
“Identifikační štítek laku” v kapitole “Tech-
nické údaje”).

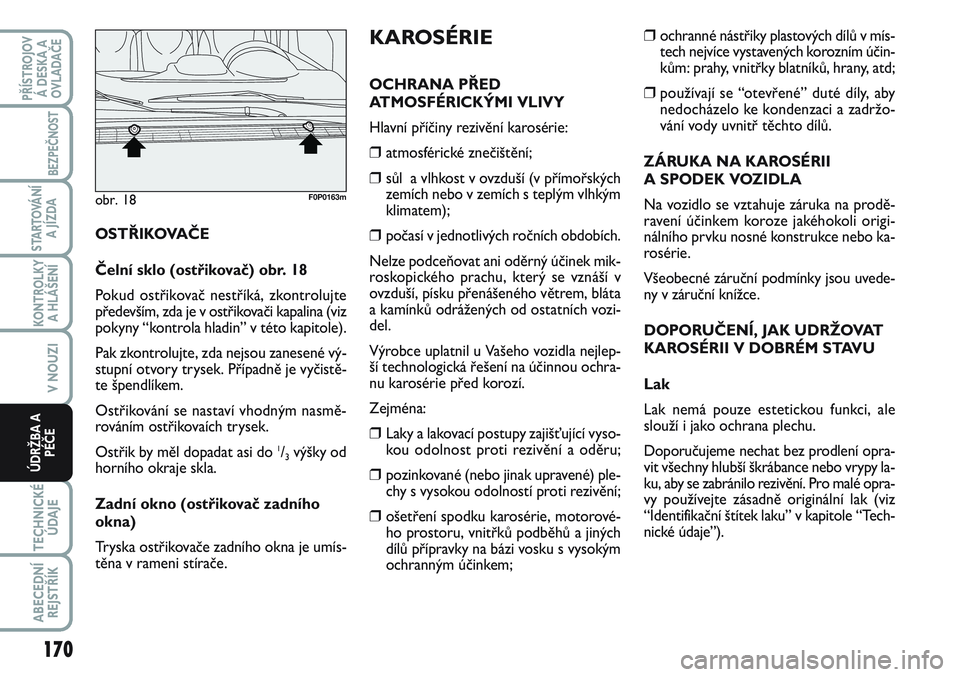

KAROSÉRIE
OCHRANA PŘED
ATMOSFÉRICKÝMI VLIVY
Hlavní příčiny rezivění karosérie:
❒atmosférické znečištění;
❒sůl a vlhkost v ovzduší (v přímořských
zemích nebo v zemích s teplým vlhkým
klimatem);
❒počasí v jednotlivých ročních obdobích.
Nelze podceňovat ani oděrný účinek mik-
roskopického prachu, který se vznáší v
ovzduší, písku přenášeného větrem, bláta
a kamínků odrážených od ostatních vozi-
del.
Výrobce uplatnil u Vašeho vozidla nejlep-
ší technologická řešení na účinnou ochra-
nu karosérie před korozí.
Zejména:
❒Laky a lakovací postupy zajišťující vyso-
kou odolnost proti rezivění a oděru;
❒pozinkované (nebo jinak upravené) ple-
chy s vysokou odolností proti rezivění;
❒ošetření spodku karosérie, motorové-
ho prostoru, vnitřků podběhů a jiných
dílů přípravky na bázi vosku s vysokým
ochranným účinkem; OSTŘIKOVAČE
Čelní sklo (ostřikovač) obr. 18
Pokud ostřikovač nestříká, zkontrolujte
především, zda je v ostřikovači kapalina (viz
pokyny “kontrola hladin” v této kapitole).
Pak zkontrolujte, zda nejsou zanesené vý-
stupní otvory trysek. Případně je vyčistě-
te špendlíkem.
Ostřikování se nastaví vhodným nasmě-
rováním ostřikovaích trysek.
Ostřik by měl dopadat asi do
1/3výšky od
horního okraje skla.
Zadní okno (ostřikovač zadního
okna)
Tryska ostřikovače zadního okna je umís-
těna v rameni stírače.
obr. 18F0P0163m
170
KONTROLKY
A HLÁŠENÍ
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI
ÚDRŽBA A
PÉČE

Běžná údržba laku spočívá v umytí vozu.
Pravidelnost mytí závisí na četnosti a pod-
mínkách, v nichž se vozidlo provozováno.
Doporučujeme například vozidlo více umý-
vat například v oblastech se silně znečiště-
ným ovzduším nebo při jízdách po silnicích
ošetřených solí.
Postup při správném mytí vozidla:
❒Před mytím vozidla v automatické myč-
ce sundejte anténu ze střechy, aby se
nepoškodila.
❒Nejdříve namočte karosérii slabým
proudem vody.
❒Houbou namočenou ve slabém čisticím
roztoku omývejte karosérii. Houbu čas-
to vymývejte.
❒opláchněte karosérii hojným množstvím
vody a osušte ji proudem vzduchu ne-
bo jelenicí.
Dbejte zejména na vysušení částí vozidla,
která jsou méně vidět, jako vnitřky dveř-
ních rámů, kapota, rámy světlometů, kde
by se případně mohla voda snadno zdržo-
vat. Doporučujeme, abyste po umytí ne-
byl vůz ihned odstaven do uzavřeného pro-
storu, je dobré jej nechat po určitou do-
bu venku, aby se voda mohla odpařit.Nikdy neumývejte vůz, který byl zaparko-
vaný na slunci nebo má ještě teplou ka-
potu. Mohlo by dojít ke snížení lesku laku.
Plastové části je nutno čistit stejným po-
stupem jako při běžném mytí vozidla.
Pokud možno neparkujte s vozem pod
stromy. Účinkem pryskyřice, která padá z
mnoha druhů stromů, se stává lak matný
a je náchylnější k napadení korozí.
UPOZORNĚNÍ Ptačí trus je nutné bez
prodlení pečlivě umýt, protože kyselina v
něm obsažená je obzvlášť agresivní.
Čisticí prostředky znečišťují
vodní zdroje. Vozidlo umývejte
pouze v místech, která jsou vy-
bavena zařízeními na sběr a čis-
tění mycích roztoků.
Skla
Na čištění skel používejte speciální pří-
pravky. Pro čistění používejte pouze čisté
utěrky, kterými se sklo nepoškrábe nebo
se nesníží jeho průhlednost.
UPOZORNĚNÍ Vnitřní stranu skla zadního
okna otírejte opatrně po směru vodičů top-
ného odporu, aby se nepoškodily.
Motorový prostor
Na konci každého zimního období pečlivě
omyjte motorový prostor, přičemž však
nesměrujte proud vody přímo na elektro-
nické řídicí jednotky a rovněž zakryjte hor-
ní otvory pro vstup vzduchu, aby nedošlo
k poškození elektromotoru pohonu stíra-
čů. Nechejte motorový prostor umýt u
specializovaných servisů.
UPOZORNĚNÍ Při mytí vozidla musí být
motor vychladlý a klíček spouštění moto-
ru v poloze S. Před mytím vozu zkontro-
lujte, zda nebyly odstraněny kryty a uzá-
věry (například pryžové násadky či jiné kry-
ty).
Přední světlomety
UPOZORNĚNÍ Pro čistění plastových
krytů předních světlometů nepoužívejte
aromatické látky (např. benzín) nebo ke-
tony (např. aceton).
171
KONTROLKY
A HLÁŠENÍ
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI
ÚDRŽBA A
PÉČE

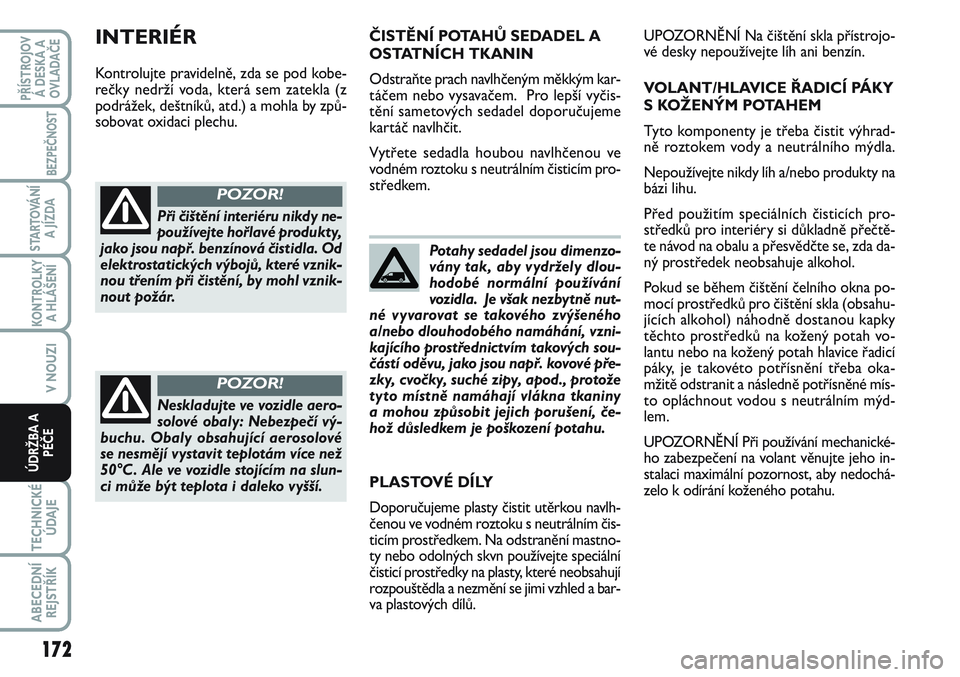

Potahy sedadel jsou dimenzo-
vány tak, aby vydržely dlou-
hodobé normální používání
vozidla. Je však nezbytně nut-
né vyvarovat se takového zvýšeného
a/nebo dlouhodobého namáhání, vzni-
kajícího prostřednictvím takových sou-
částí oděvu, jako jsou např. kovové pře-
zky, cvočky, suché zipy, apod., protože
tyto místně namáhají vlákna tkaniny
a mohou způsobit jejich porušení, če-
hož důsledkem je poškození potahu. ČISTĚNÍ POTAHŮ SEDADEL A
OSTATNÍCH TKANIN
Odstraňte prach navlhčeným měkkým kar-
táčem nebo vysavačem. Pro lepší vyčis-
tění sametových sedadel doporučujeme
kartáč navlhčit.
Vytřete sedadla houbou navlhčenou ve
vodném roztoku s neutrálním čisticím pro-
středkem.
Při čištění interiéru nikdy ne-
používejte hořlavé produkty,
jako jsou např. benzínová čistidla. Od
elektrostatických výbojů, které vznik-
nou třením při čistění, by mohl vznik-
nout požár.
POZOR!
Neskladujte ve vozidle aero-
solové obaly: Nebezpečí vý-
buchu. Obaly obsahující aerosolové
se nesmějí vystavit teplotám více než
50°C. Ale ve vozidle stojícím na slun-
ci může být teplota i daleko vyšší.
POZOR!
INTERIÉR
Kontrolujte pravidelně, zda se pod kobe-
rečky nedrží voda, která sem zatekla (z
podrážek, deštníků, atd.) a mohla by způ-
sobovat oxidaci plechu.UPOZORNĚNÍ Na čištění skla přístrojo-
vé desky nepoužívejte líh ani benzín.
VOLANT/HLAVICE ŘADICÍ PÁKY
S KOŽENÝM POTAHEM
Tyto komponenty je třeba čistit výhrad-
ně roztokem vody a neutrálního mýdla.
Nepoužívejte nikdy líh a/nebo produkty na
bázi lihu.
Před použitím speciálních čisticích pro-
středků pro interiéry si důkladně přečtě-
te návod na obalu a přesvědčte se, zda da-
ný prostředek neobsahuje alkohol.
Pokud se během čištění čelního okna po-
mocí prostředků pro čištění skla (obsahu-
jících alkohol) náhodně dostanou kapky
těchto prostředků na kožený potah vo-
lantu nebo na kožený potah hlavice řadicí
páky, je takovéto potřísnění třeba oka-
mžitě odstranit a následně potřísněné mís-
to opláchnout vodou s neutrálním mýd-
lem.
UPOZORNĚNÍ Při používání mechanické-
ho zabezpečení na volant věnujte jeho in-
stalaci maximální pozornost, aby nedochá-
zelo k odírání koženého potahu. PLASTOVÉ DÍLY
Doporučujeme plasty čistit utěrkou navlh-
čenou ve vodném roztoku s neutrálním čis-
ticím prostředkem. Na odstranění mastno-
ty nebo odolných skvn používejte speciální
čisticí prostředky na plasty, které neobsahují
rozpouštědla a nezmění se jimi vzhled a bar-
va plastových dílů.
172
KONTROLKY
A HLÁŠENÍ
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI
ÚDRŽBA A
PÉČE

IDENTIFIKAČNÍ ÚDAJE .................................................... 174
KÓDY MOTORU - PROVEDENÍ KAROSÉRIE ..............177
MOTOR .................................................................................. 180
DODÁVKA PALIVA ............................................................. 181
PŘENOS VÝKONU ............................................................. 181
BRZDY .................................................................................... 182
ZAVĚŠENÍ KOL .................................................................... 182
ŘÍZENÍ .................................................................................... 182
KOLA ...................................................................................... 183
ROZMĚRY .............................................................................. 186
ROZMĚRY NÁKLADOVÉHO PROSTORU .................... 190
JÍZDNÍ VÝKONY ................................................................. 190
HMOTNOSTI A HMOTNOST PŘÍVĚSU ....................... 191
PROVOZNÍ NÁPLNĚ ......................................................... 199
KAPALINY A MAZIVA ........................................................ 200
SPOTŘEBA PALIVA ............................................................. 202
EMISE CO
2............................................................................ 206
T T
E E
C C
H H
N N
I I
C C
K K
É É

Ú Ú
D D
A A
J J
E E
173
KONTROLKY
A HLÁŠENÍ
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE

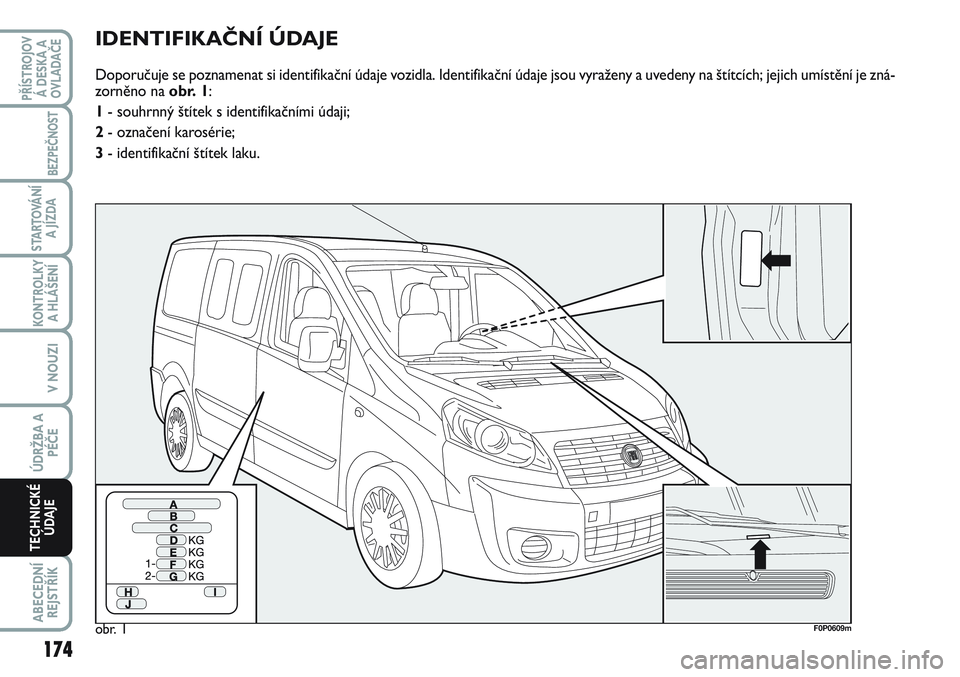

IDENTIFIKAČNÍ ÚDAJE
Doporučuje se poznamenat si identifikační údaje vozidla. Identifikační údaje jsou vyraženy a uvedeny na štítcích; jejich umístění je zná-
zorněno na obr. 1:
1- souhrnný štítek s identifikačními údaji;
2- označení karosérie;
3- identifikační štítek laku.
obr. 1F0P0609m
174
KONTROLKY
A HLÁŠENÍ
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE

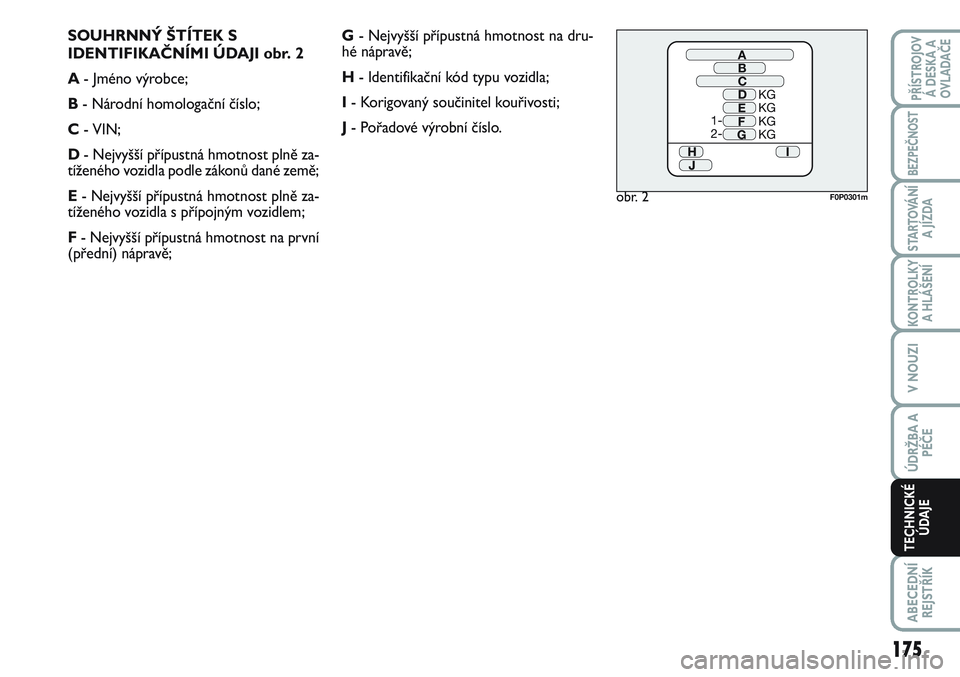

SOUHRNNÝ ŠTÍTEK S
IDENTIFIKAČNÍMI ÚDAJI obr. 2
A- Jméno výrobce;
B- Národní homologační číslo;
C- VIN;
D- Nejvyšší přípustná hmotnost plně za-
tíženého vozidla podle zákonů dané země;
E- Nejvyšší přípustná hmotnost plně za-
tíženého vozidla s přípojným vozidlem;
F- Nejvyšší přípustná hmotnost na první
(přední) nápravě;G- Nejvyšší přípustná hmotnost na dru-
hé nápravě;
H- Identifikační kód typu vozidla;
I- Korigovaný součinitel kouřivosti;
J- Pořadové výrobní číslo.
obr. 2
A
B
C
D
E
F
G
H
JI 1-
2-KG
KG
KG
KG
F0P0301m
175
KONTROLKY
A HLÁŠENÍ
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE

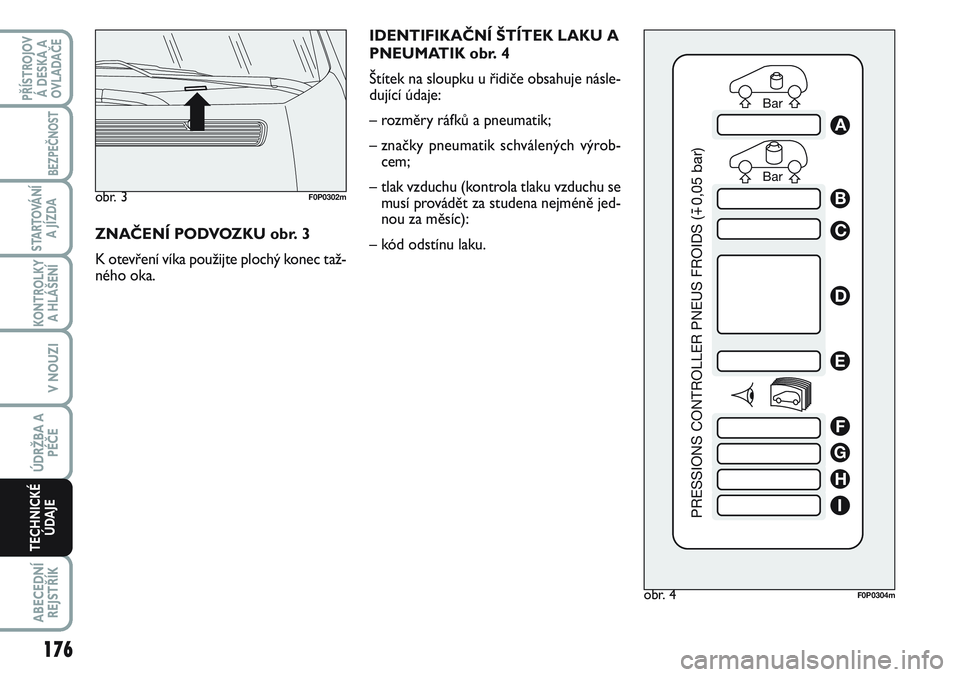

IDENTIFIKAČNÍ ŠTÍTEK LAKU A
PNEUMATIK obr. 4
Štítek na sloupku u řidiče obsahuje násle-
dující údaje:
– rozměry ráfků a pneumatik;
– značky pneumatik schválených výrob-
cem;
– tlak vzduchu (kontrola tlaku vzduchu se
musí provádět za studena nejméně jed-
nou za měsíc):
– kód odstínu laku.
obr. 4
Bar Bar
PRESSIONS CONTROLLER PNEUS FROIDS (
0,05 bar)
A
B
C
D
E
F
G
H
I
F0P0304m
ZNAČENÍ PODVOZKU obr. 3
K otevření víka použijte plochý konec taž-
ného oka.
obr. 3F0P0302m
176
KONTROLKY
A HLÁŠENÍ
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
