FIAT SCUDO 2013 Manual de Empleo y Cuidado (in Spanish)
Manufacturer: FIAT, Model Year: 2013, Model line: SCUDO, Model: FIAT SCUDO 2013Pages: 223, tamaño PDF: 10.08 MB
Page 31 of 223
27
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS

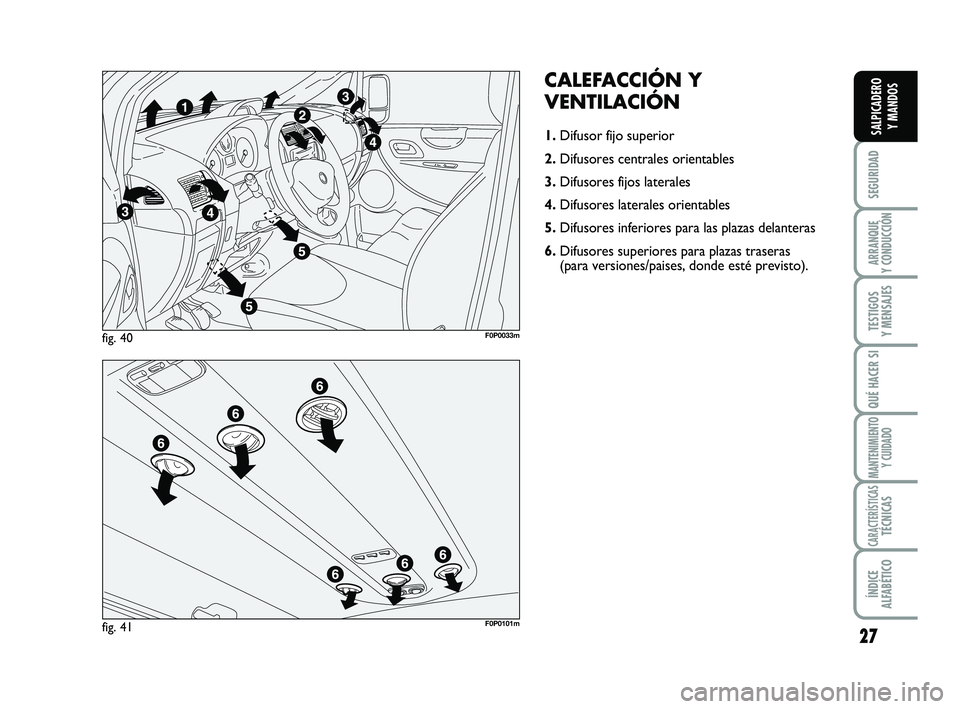

CALEFACCIÓN Y
VENTILACIÓN
1.Difusor fijo superior
2.Difusores centrales orientables
3.Difusores fijos laterales
4.Difusores laterales orientables
5. Difusores inferiores para las plazas delanteras
6.Difusores superiores para plazas traseras
(para versiones/paises, donde esté previsto).
fig. 40F0P0033m
fig. 41F0P0101m
018-080 SCUDO LUM E:018-080 ScudoG9 E 12-10-2012 13:31 Pagina 27
Page 32 of 223
28
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS

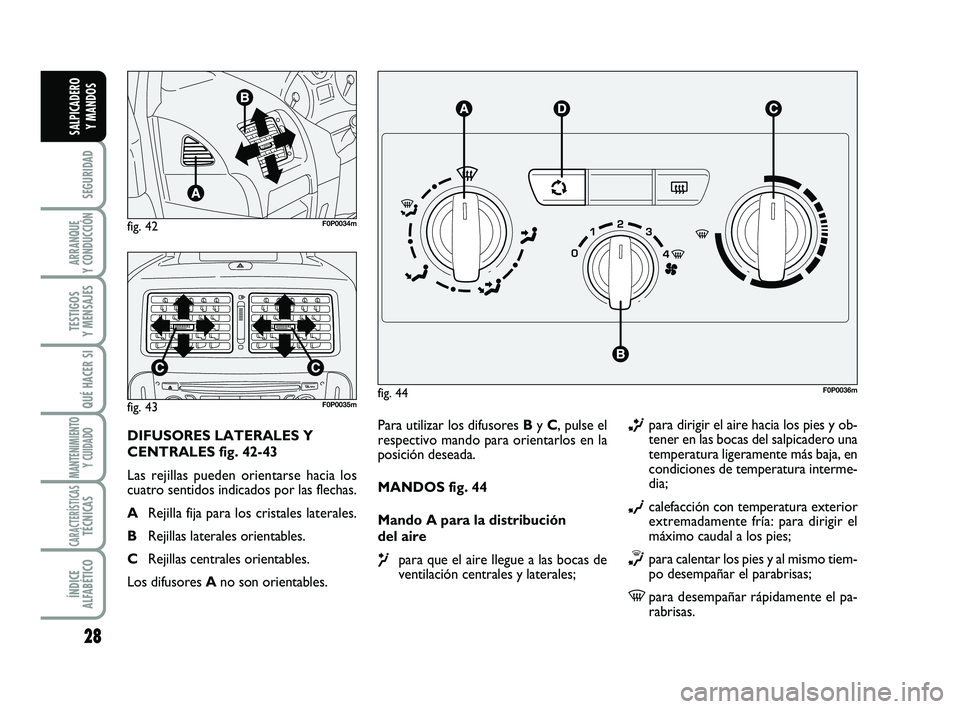

Para utilizar los difusores By C, pulse el
respectivo mando para orientarlos en la
posición deseada.
MANDOS fig. 44
Mando A para la distribución
del aire
μpara que el aire llegue a las bocas de
ventilación centrales y laterales;
∑para dirigir el aire hacia los pies y ob-
tener en las bocas del salpicadero una
temperatura ligeramente más baja, en
condiciones de temperatura interme-
dia;
∂calefacción con temperatura exterior
extremadamente fría: para dirigir el
máximo caudal a los pies;
∏para calentar los pies y al mismo tiem-
po desempañar el parabrisas;
-para desempañar rápidamente el pa-
rabrisas.
fig. 44F0P0036m
fig. 42F0P0034m
fig. 43F0P0035m
DIFUSORES LATERALES Y
CENTRALES fig. 42-43
Las rejillas pueden orientarse hacia los
cuatro sentidos indicados por las flechas.
ARejilla fija para los cristales laterales.
BRejillas laterales orientables.
CRejillas centrales orientables.
Los difusores Ano son orientables.
018-080 SCUDO LUM E:018-080 ScudoG9 E 12-10-2012 13:31 Pagina 28
Page 33 of 223
29
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS

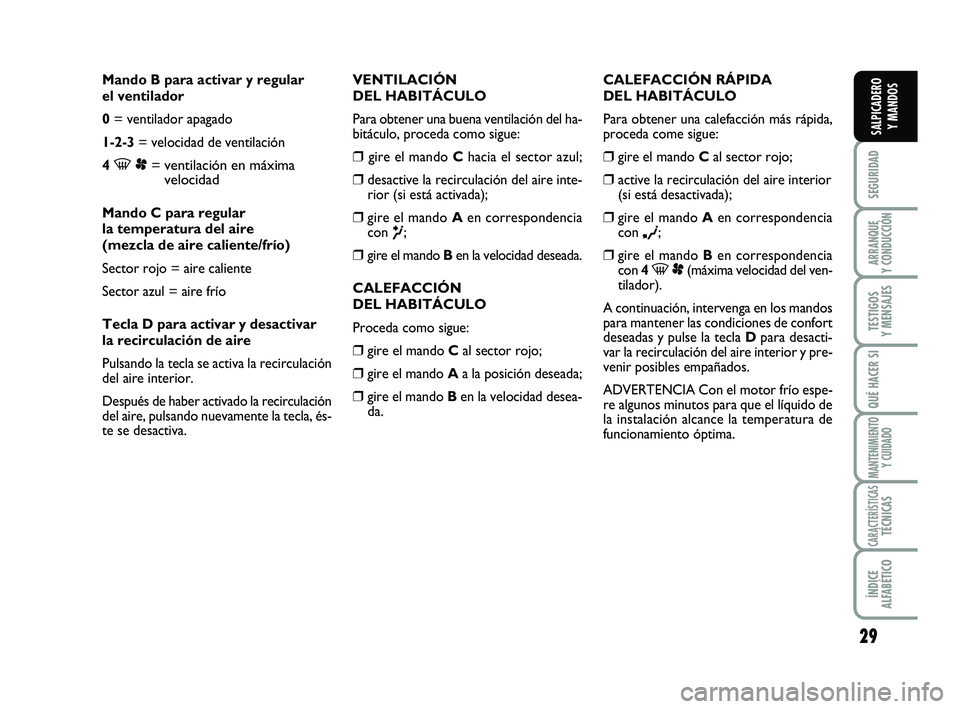

Mando B para activar y regular
el ventilador
0= ventilador apagado
1-2-3= velocidad de ventilación
4
-p= ventilación en máxima
velocidad
Mando C para regular
la temperatura del aire
(mezcla de aire caliente/frío)
Sector rojo = aire caliente
Sector azul = aire frío
Tecla D para activar y desactivar
la recirculación de aire
Pulsando la tecla se activa la recirculación
del aire interior.
Después de haber activado la recirculación
del aire, pulsando nuevamente la tecla, és-
te se desactiva.CALEFACCIÓN RÁPIDA
DEL HABITÁCULO
Para obtener una calefacción más rápida,
proceda come sigue:
❒gire el mando Cal sector rojo;
❒active la recirculación del aire interior
(si está desactivada);
❒gire el mando Aen correspondencia
con
∂;
❒gire el mando Ben correspondencia
con 4 -p(máxima velocidad del ven-
tilador).
A continuación, intervenga en los mandos
para mantener las condiciones de confort
deseadas y pulse la tecla Dpara desacti-
var la recirculación del aire interior y pre-
venir posibles empañados.
ADVERTENCIA Con el motor frío espe-
re algunos minutos para que el líquido de
la instalación alcance la temperatura de
funcionamiento óptima. VENTILACIÓN
DEL HABITÁCULO
Para obtener una buena ventilación del ha-
bitáculo, proceda como sigue:
❒gire el mando Chacia el sector azul;
❒desactive la recirculación del aire inte-
rior (si está activada);
❒gire el mando Aen correspondencia
con
μ;
❒gire el mando Ben la velocidad deseada.
CALEFACCIÓN
DEL HABITÁCULO
Proceda como sigue:
❒gire el mando Cal sector rojo;
❒gire el mando Aa la posición deseada;
❒gire el mando Ben la velocidad desea-
da.
018-080 SCUDO LUM E:018-080 ScudoG9 E 12-10-2012 13:31 Pagina 29
Page 34 of 223
30
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS

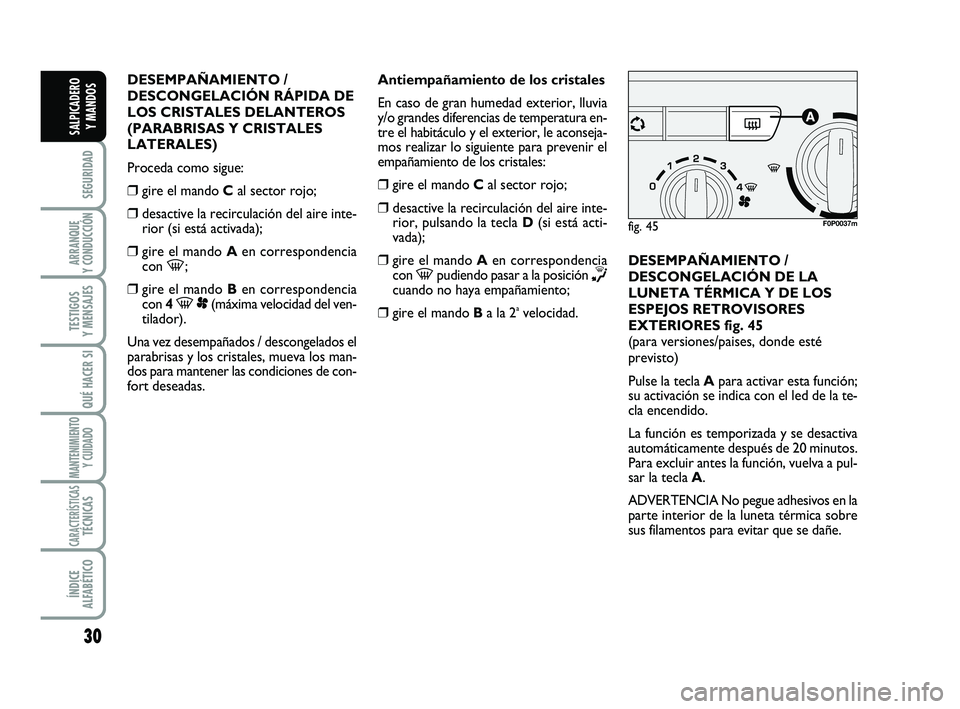

DESEMPAÑAMIENTO /
DESCONGELACIÓN RÁPIDA DE
LOS CRISTALES DELANTEROS
(PARABRISAS Y CRISTALES
LATERALES)
Proceda como sigue:
❒gire el mando Cal sector rojo;
❒desactive la recirculación del aire inte-
rior (si está activada);
❒gire el mando Aen correspondencia
con -;
❒gire el mando Ben correspondencia
con 4 -p(máxima velocidad del ven-
tilador).
Una vez desempañados / descongelados el
parabrisas y los cristales, mueva los man-
dos para mantener las condiciones de con-
fort deseadas.Antiempañamiento de los cristales
En caso de gran humedad exterior, lluvia
y/o grandes diferencias de temperatura en-
tre el habitáculo y el exterior, le aconseja-
mos realizar lo siguiente para prevenir el
empañamiento de los cristales:
❒gire el mando Cal sector rojo;
❒desactive la recirculación del aire inte-
rior, pulsando la tecla D(si está acti-
vada);
❒gire el mando Aen correspondencia
con -pudiendo pasar a la posición ∏cuando no haya empañamiento;
❒gire el mando Ba la 2avelocidad.DESEMPAÑAMIENTO /
DESCONGELACIÓN DE LA
LUNETA TÉRMICA Y DE LOS
ESPEJOS RETROVISORES
EXTERIORES fig. 45
(para versiones/paises, donde esté
previsto)
Pulse la tecla Apara activar esta función;
su activación se indica con el led de la te-
cla encendido.
La función es temporizada y se desactiva
automáticamente después de 20 minutos.
Para excluir antes la función, vuelva a pul-
sar la tecla A.
ADVERTENCIA No pegue adhesivos en la
parte interior de la luneta térmica sobre
sus filamentos para evitar que se dañe.
fig. 45F0P0037m
018-080 SCUDO LUM E:018-080 ScudoG9 E 12-10-2012 13:31 Pagina 30
Page 35 of 223
31
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS

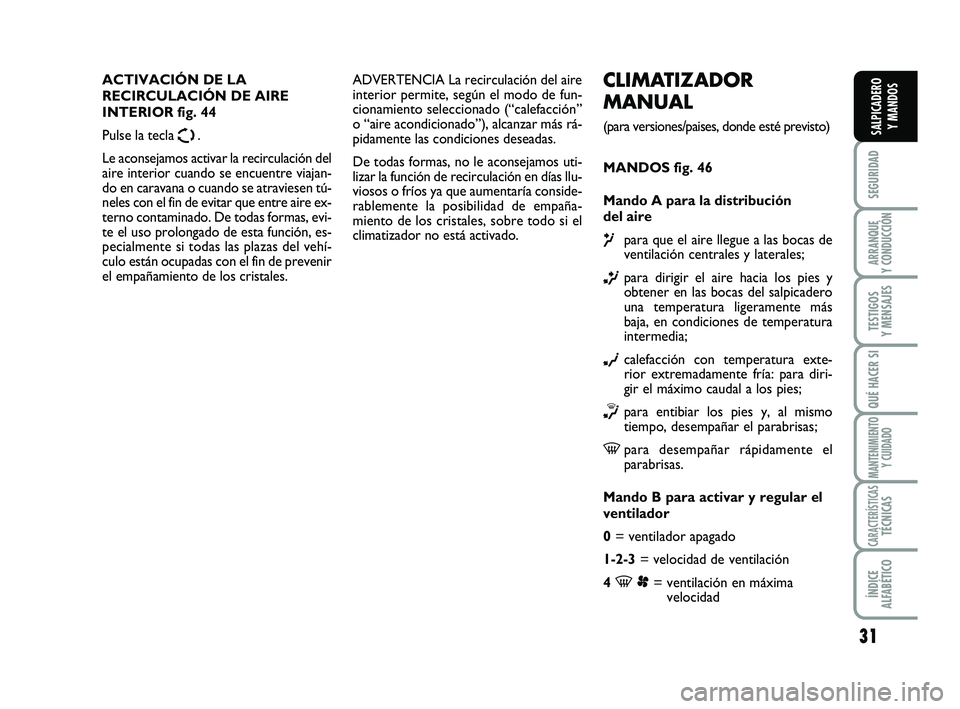

CLIMATIZADOR
MANUAL
(para versiones/paises, donde esté previsto)
MANDOS fig. 46
Mando A para la distribución
del aire
μpara que el aire llegue a las bocas de
ventilación centrales y laterales;
∑para dirigir el aire hacia los pies y
obtener en las bocas del salpicadero
una temperatura ligeramente más
baja, en condiciones de temperatura
intermedia;
∂calefacción con temperatura exte-
rior extremadamente fría: para diri-
gir el máximo caudal a los pies;
∏para entibiar los pies y, al mismo
tiempo, desempañar el parabrisas;
-para desempañar rápidamente el
parabrisas.
Mando B para activar y regular el
ventilador
0= ventilador apagado
1-2-3= velocidad de ventilación
4
-p= ventilación en máxima
velocidad ACTIVACIÓN DE LA
RECIRCULACIÓN DE AIRE
INTERIOR fig. 44
Pulse la tecla
Ω.
Le aconsejamos activar la recirculación del
aire interior cuando se encuentre viajan-
do en caravana o cuando se atraviesen tú-
neles con el fin de evitar que entre aire ex-
terno contaminado. De todas formas, evi-
te el uso prolongado de esta función, es-
pecialmente si todas las plazas del vehí-
culo están ocupadas con el fin de prevenir
el empañamiento de los cristales.ADVERTENCIA La recirculación del aire
interior permite, según el modo de fun-
cionamiento seleccionado (“calefacción”
o “aire acondicionado”), alcanzar más rá-
pidamente las condiciones deseadas.
De todas formas, no le aconsejamos uti-
lizar la función de recirculación en días llu-
viosos o fríos ya que aumentaría conside-
rablemente la posibilidad de empaña-
miento de los cristales, sobre todo si el
climatizador no está activado.
018-080 SCUDO LUM E:018-080 ScudoG9 E 12-10-2012 13:31 Pagina 31
Page 36 of 223
32
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS

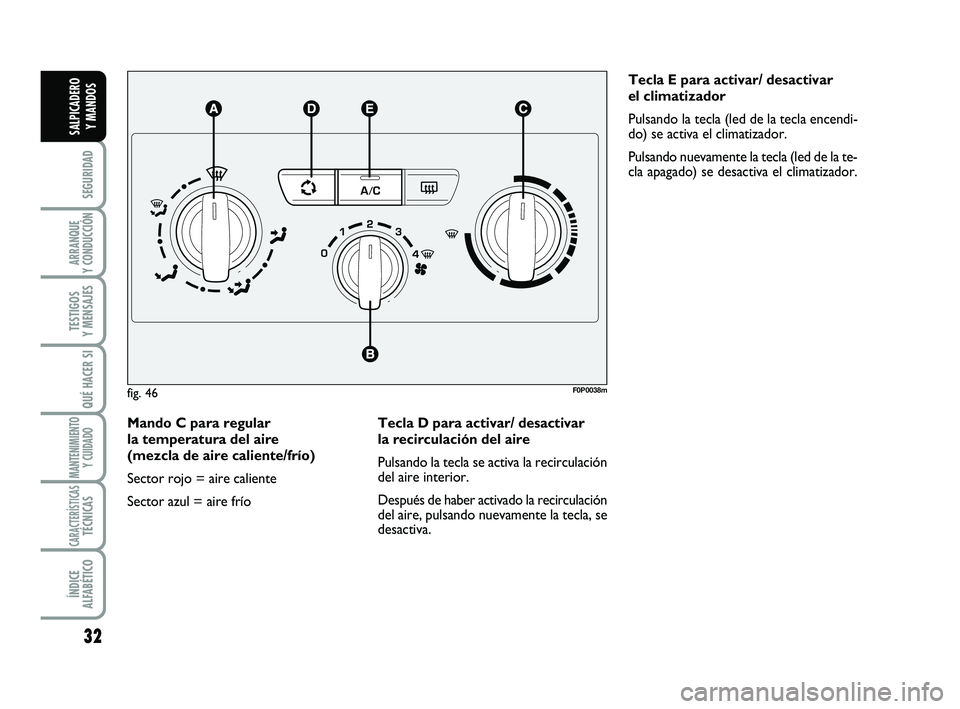

Mando C para regular
la temperatura del aire
(mezcla de aire caliente/frío)
Sector rojo = aire caliente
Sector azul = aire fríoTecla E para activar/ desactivar
el climatizador
Pulsando la tecla (led de la tecla encendi-
do) se activa el climatizador.
Pulsando nuevamente la tecla (led de la te-
cla apagado) se desactiva el climatizador.
fig. 46F0P0038m
Tecla D para activar/ desactivar
la recirculación del aire
Pulsando la tecla se activa la recirculación
del aire interior.
Después de haber activado la recirculación
del aire, pulsando nuevamente la tecla, se
desactiva.
018-080 SCUDO LUM E:018-080 ScudoG9 E 12-10-2012 13:31 Pagina 32
Page 37 of 223
33
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS

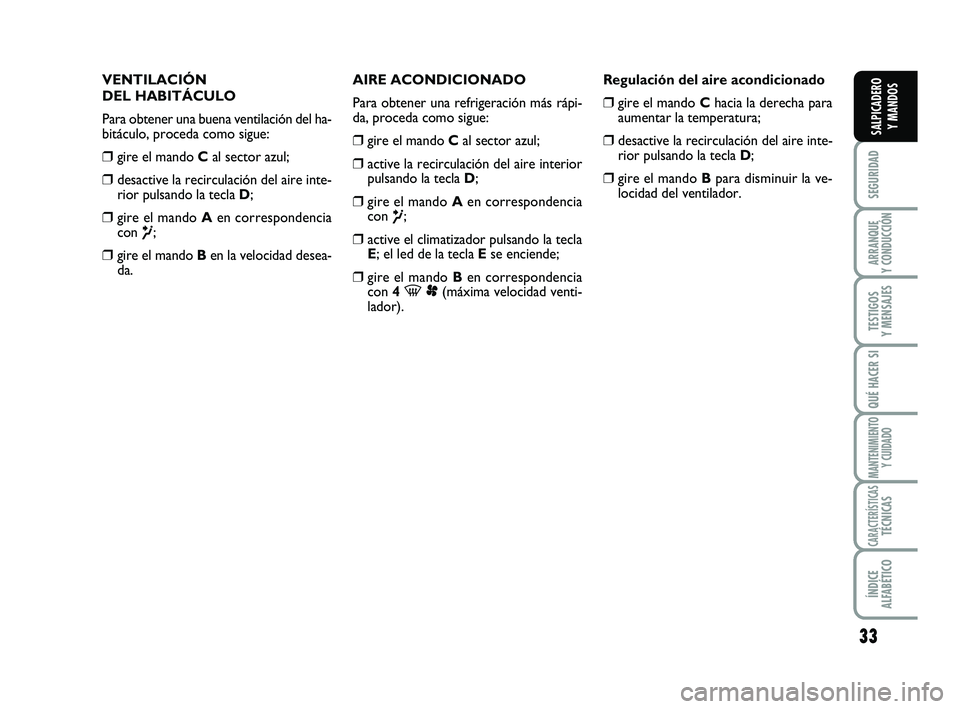

VENTILACIÓN
DEL HABITÁCULO
Para obtener una buena ventilación del ha-
bitáculo, proceda como sigue:
❒gire el mando Cal sector azul;
❒desactive la recirculación del aire inte-
rior pulsando la tecla D;
❒gire el mando Aen correspondencia
con
μ;
❒gire el mando Ben la velocidad desea-
da.AIRE ACONDICIONADO
Para obtener una refrigeración más rápi-
da, proceda como sigue:
❒gire el mando Cal sector azul;
❒active la recirculación del aire interior
pulsando la tecla D;
❒gire el mando Aen correspondencia
con
μ;
❒active el climatizador pulsando la tecla
E; el led de la tecla Ese enciende;
❒gire el mando Ben correspondencia
con 4-p(máxima velocidad venti-
lador).Regulación del aire acondicionado
❒gire el mando Chacia la derecha para
aumentar la temperatura;
❒desactive la recirculación del aire inte-
rior pulsando la tecla D;
❒gire el mando Bpara disminuir la ve-
locidad del ventilador.
018-080 SCUDO LUM E:018-080 ScudoG9 E 12-10-2012 13:31 Pagina 33
Page 38 of 223
34
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS

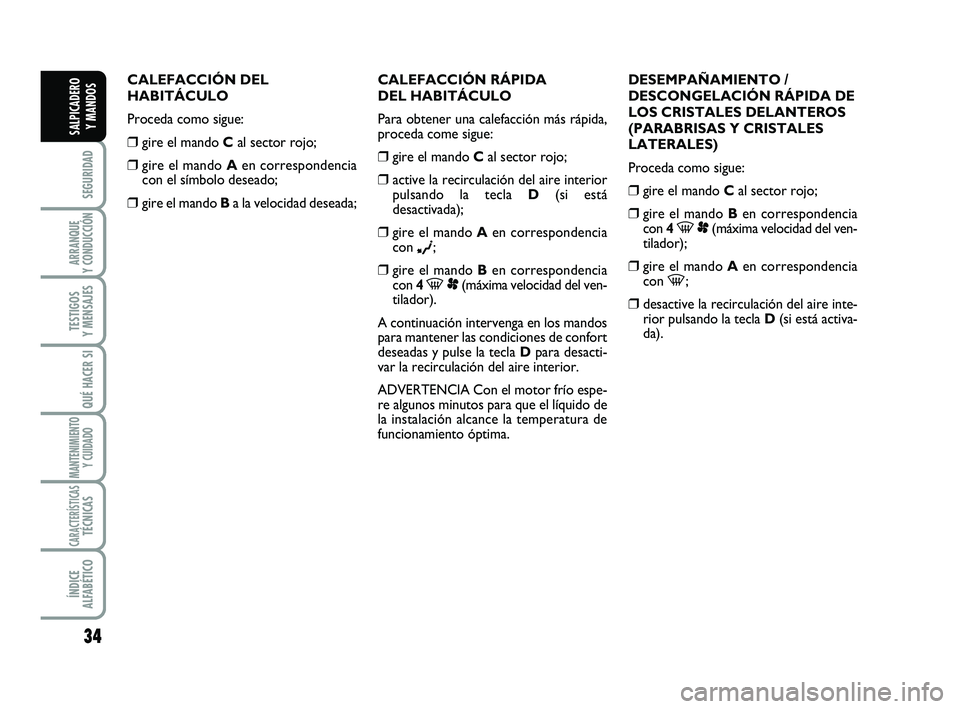

CALEFACCIÓN DEL
HABITÁCULO
Proceda como sigue:
❒gire el mando Cal sector rojo;
❒gire el mando Aen correspondencia
con el símbolo deseado;
❒gire el mando Ba la velocidad deseada;CALEFACCIÓN RÁPIDA
DEL HABITÁCULO
Para obtener una calefacción más rápida,
proceda come sigue:
❒gire el mando Cal sector rojo;
❒active la recirculación del aire interior
pulsando la tecla D (si está
desactivada);
❒gire el mando Aen correspondencia
con
∂;
❒gire el mando Ben correspondencia
con 4-p(máxima velocidad del ven-
tilador).
A continuación intervenga en los mandos
para mantener las condiciones de confort
deseadas y pulse la tecla Dpara desacti-
var la recirculación del aire interior.
ADVERTENCIA Con el motor frío espe-
re algunos minutos para que el líquido de
la instalación alcance la temperatura de
funcionamiento óptima.DESEMPAÑAMIENTO /
DESCONGELACIÓN RÁPIDA DE
LOS CRISTALES DELANTEROS
(PARABRISAS Y CRISTALES
LATERALES)
Proceda como sigue:
❒gire el mando Cal sector rojo;
❒gire el mando Ben correspondencia
con 4-p(máxima velocidad del ven-
tilador);
❒gire el mando Aen correspondencia
con -;
❒desactive la recirculación del aire inte-
rior pulsando la tecla D(si está activa-
da).
018-080 SCUDO LUM E:018-080 ScudoG9 E 12-10-2012 13:31 Pagina 34
Page 39 of 223

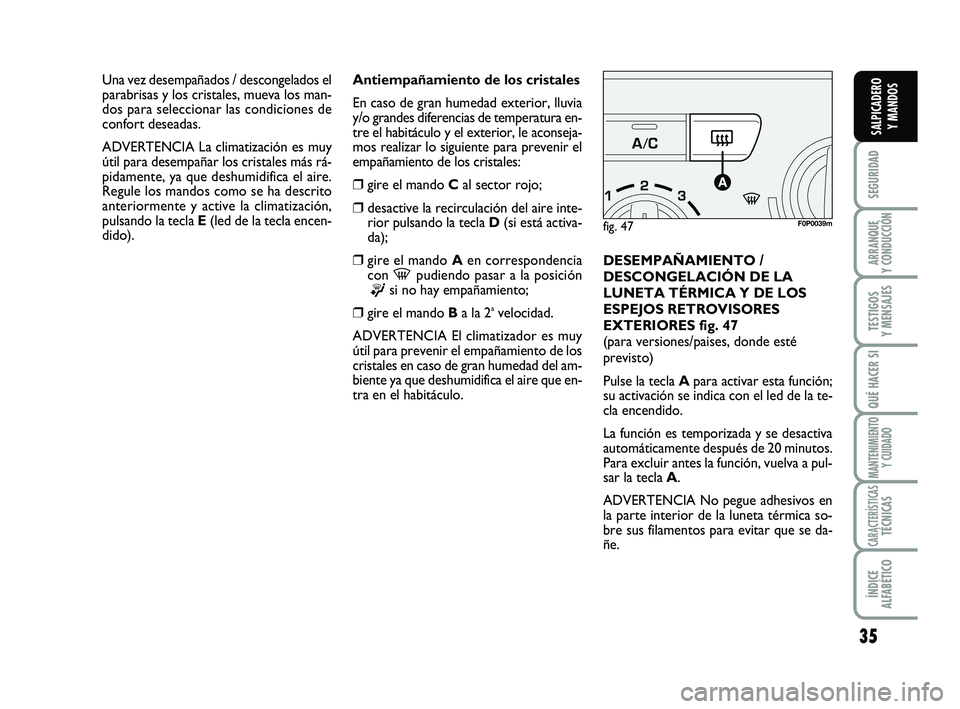

35
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
Antiempañamiento de los cristales
En caso de gran humedad exterior, lluvia
y/o grandes diferencias de temperatura en-
tre el habitáculo y el exterior, le aconseja-
mos realizar lo siguiente para prevenir el
empañamiento de los cristales:
❒gire el mando Cal sector rojo;
❒desactive la recirculación del aire inte-
rior pulsando la tecla D(si está activa-
da);
❒gire el mando Aen correspondencia
con -pudiendo pasar a la posición
®si no hay empañamiento;
❒gire el mando Ba la 2avelocidad.
ADVERTENCIA El climatizador es muy
útil para prevenir el empañamiento de los
cristales en caso de gran humedad del am-
biente ya que deshumidifica el aire que en-
tra en el habitáculo. DESEMPAÑAMIENTO /
DESCONGELACIÓN DE LA
LUNETA TÉRMICA Y DE LOS
ESPEJOS RETROVISORES
EXTERIORES fig. 47
(para versiones/paises, donde esté
previsto)
Pulse la tecla Apara activar esta función;
su activación se indica con el led de la te-
cla encendido.
La función es temporizada y se desactiva
automáticamente después de 20 minutos.
Para excluir antes la función, vuelva a pul-
sar la tecla A.
ADVERTENCIA No pegue adhesivos en
la parte interior de la luneta térmica so-
bre sus filamentos para evitar que se da-
ñe.
fig. 47F0P0039m
Una vez desempañados / descongelados el
parabrisas y los cristales, mueva los man-
dos para seleccionar las condiciones de
confort deseadas.
ADVERTENCIA La climatización es muy
útil para desempañar los cristales más rá-
pidamente, ya que deshumidifica el aire.
Regule los mandos como se ha descrito
anteriormente y active la climatización,
pulsando la tecla E(led de la tecla encen-
dido).
018-080 SCUDO LUM E:018-080 ScudoG9 E 12-10-2012 13:31 Pagina 35
Page 40 of 223

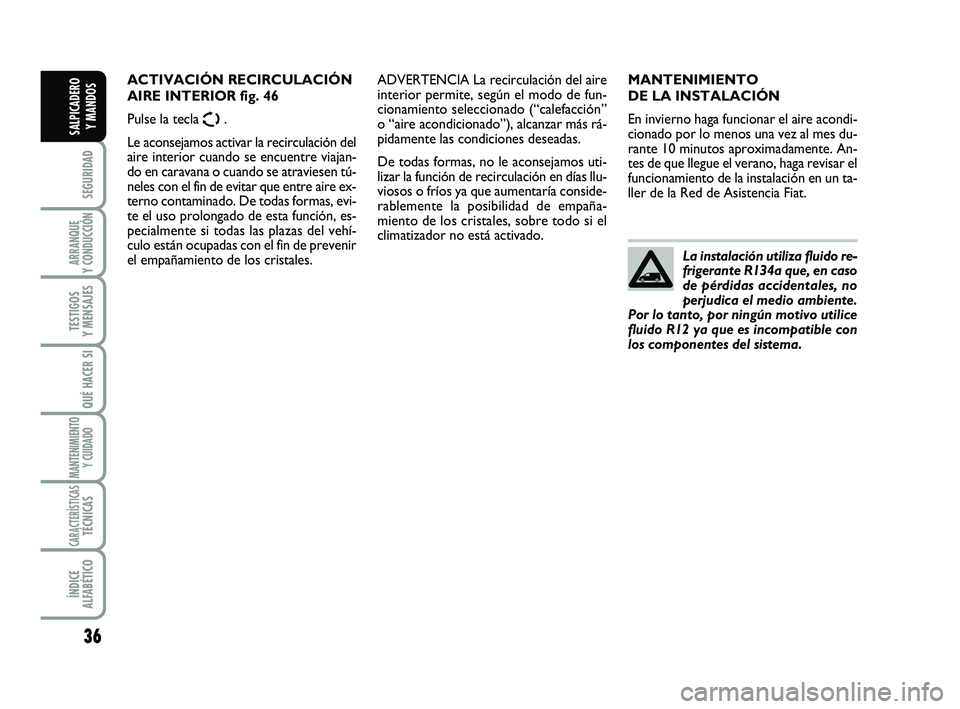

36
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
MANTENIMIENTO
DE LA INSTALACIÓN
En invierno haga funcionar el aire acondi-
cionado por lo menos una vez al mes du-
rante 10 minutos aproximadamente. An-
tes de que llegue el verano, haga revisar el
funcionamiento de la instalación en un ta-
ller de la Red de Asistencia Fiat.
La instalación utiliza fluido re-
frigerante R134a que, en caso
de pérdidas accidentales, no
perjudica el medio ambiente.
Por lo tanto, por ningún motivo utilice
fluido R12 ya que es incompatible con
los componentes del sistema.ADVERTENCIA La recirculación del aire
interior permite, según el modo de fun-
cionamiento seleccionado (“calefacción”
o “aire acondicionado”), alcanzar más rá-
pidamente las condiciones deseadas.
De todas formas, no le aconsejamos uti-
lizar la función de recirculación en días llu-
viosos o fríos ya que aumentaría conside-
rablemente la posibilidad de empaña-
miento de los cristales, sobre todo si el
climatizador no está activado. ACTIVACIÓN RECIRCULACIÓN
AIRE INTERIOR fig. 46
Pulse la tecla
Ω.
Le aconsejamos activar la recirculación del
aire interior cuando se encuentre viajan-
do en caravana o cuando se atraviesen tú-
neles con el fin de evitar que entre aire ex-
terno contaminado. De todas formas, evi-
te el uso prolongado de esta función, es-
pecialmente si todas las plazas del vehí-
culo están ocupadas con el fin de prevenir
el empañamiento de los cristales.
018-080 SCUDO LUM E:018-080 ScudoG9 E 12-10-2012 13:31 Pagina 36
