FIAT SCUDO 2013 Manual de Empleo y Cuidado (in Spanish)
Manufacturer: FIAT, Model Year: 2013, Model line: SCUDO, Model: FIAT SCUDO 2013Pages: 223, tamaño PDF: 10.08 MB
Page 1 of 223
ŸÏ· Ù· ÛÙoȯ›· o˘ ÂÚȤ¯ÔÓÙ·È Û ·˘Ùfi ÙÔ ‚È‚Ï›o ¤¯Ô˘Ó ÂÓ‰ÂÈÎÙÈÎfi ¯·Ú·ÎÙ‹Ú·.
∏ Fiat ‰È·ÙËÚ› Ùo ‰Èη›ˆÌ· Ó· οÓÂÈ ooÈ·‰‹oÙ ·ÏÏ·Á‹ ÛÙ· ÌoÓ٤Ϸ Î·È ÛÙȘ ÂΉfiÛÂȘ o˘ ÂÚÈÁÚ¿ÊoÓÙ·È Û ·˘Ùfi Ùo ‚È‚Ï›o,
fioÙ ÎÚ›ÓÂÈ ÛÎfiÈÌo, ÁÈ· Ù¯ÓÈÎo‡˜ ‹ ÂÌoÚÈÎo‡˜ ÏfiÁo˘˜. °È· ÂÚÈÛÛfiÙÂÚ˜ ÏËÚoÊoڛ˜,
·Ú·Î·Ï›Ûı ӷ ·Â˘ı‡ÓÂÛÙ ÛÙo ¢›ÎÙ˘o Δ¯ÓÈ΋˜ ∂͢ËÚ¤ÙËÛ˘ Ù˘ Fiat.
Ã∏™∏ ∫∞π ™À¡Δ∏ƒ∏™∏
FIATSCUDO
E§§HNIKA
SCUDO UM GR 23-06-2009 8:21 Pagina 1
Page 2 of 223

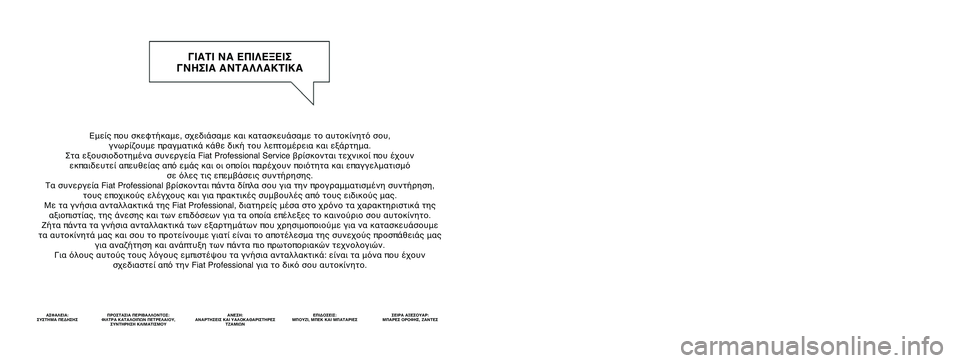

Εμείς που σκεφτήκαμε, σχεδιάσαμε και κατασκευάσαμε το αυτοκίνητό σου,
γνωρίζουμε πραγματικά κάθε δική του λεπτομέρεια και εξάρτημα.
Στα εξουσιοδοτημένα συνεργεία Fiat Professional Service βρίσκονται τεχνικοί που έχουν
εκπαιδευτεί απευθείας από εμάς και οι οποίοι παρέχουν ποιότητα και επαγγελματισμό
σε όλες τις επεμβάσεις συντήρησης.
Τα συνεργεία Fiat Professional βρίσκονται πάντα δίπλα σου για την προγραμματισμένη συντήρηση,
τους εποχικούς ελέγχους και για πρακτικές συμβουλές από τους ειδικούς μας.
Με τα γνήσια ανταλλακτικά της Fiat Professional, διατηρείς μέσα στο χρόνο τα χαρακτηριστικά της
αξιοπιστίας, της άνεσης και των επιδόσεων για τα οποία επέλεξες το καινούριο σου αυτοκίνητο.
Ζήτα πάντα τα γνήσια ανταλλακτικά των εξαρτημάτων που χρησιμοποιούμε για να κατασκευάσουμε
τα αυτοκίνητά μας και σου το προτείνουμε γιατί είναι το αποτέλεσμα της συνεχούς προσπάθειάς μας
για αναζήτηση και ανάπτυξη των πάντα πιο πρωτοποριακών τεχνολογιών.
Για όλους αυτούς τους λόγους εμπιστέψου τα γνήσια ανταλλακτικά: είναι τα μόνα που έχουν
σχεδιαστεί από την Fiat Professional για το δικό σου αυτοκίνητο.
ΑΣΦΑΛΕΙΑ:
ΣΥΣΤΗΜΑ ΠΕΔΗΣΗΣΠΡΟΣΤΑΣΙΑ ΠΕΡΙΒΑΛΛΟΝΤΟΣ:
ΦΙΛΤΡΑ ΚΑΤΑΛΟΙΠΩΝ ΠΕΤΡΕΛΑΙΟΥ,
ΣΥΝΤΗΡΗΣΗ ΚΛΙΜΑΤΙΣΜΟΥΑΝΕΣΗ:
ΑΝΑΡΤΗΣΕΙΣ ΚΑΙ ΥΑΛΟΚΑΘΑΡΙΣΤΗΡΕΣ
ΤΖΑΜΙΩΝΕΠΙΔΟΣΕΙΣ:
ΜΠΟΥΖΙ, ΜΠΕΚ ΚΑΙ ΜΠΑΤΑΡΙΕΣΣΕΙΡΑ ΑΞΕΣΟΥΑΡ:
ΜΠΑΡΕΣ ΟΡΟΦΗΣ, ΖΑΝΤΕΣ
ΓΙΑΤΙ ΝΑ ΕΠΙΛΕΞΕΙΣ
ΓΝΗΣΙΑ ΑΝΤΑΛΛΑΚΤΙΚΑ
SCUDO LUM 2 GR 30-05-2011 15:27 Pagina 1
Page 3 of 223
ESCOGER RECAMBIOS
ORIGINALES
ES LA ELECCIÓN MÁS LÓGICA
PRESTACIONES
RECAMBIOS ORIGINALES
CONFORT
RECAMBIOS ORIGINALES
SEGURIDAD
RECAMBIOS ORIGINALES
MEDIO AMBIENTE
RECAMBIOS ORIGINALES
VALOR
RECAMBIOS ORIGINALES
ACCESORIOS
RECAMBIOS ORIGINALES
001-017 SCUDO LUM E:001-017 ScudoG9 E 18-10-2012 11:35 Pagina A
Page 4 of 223

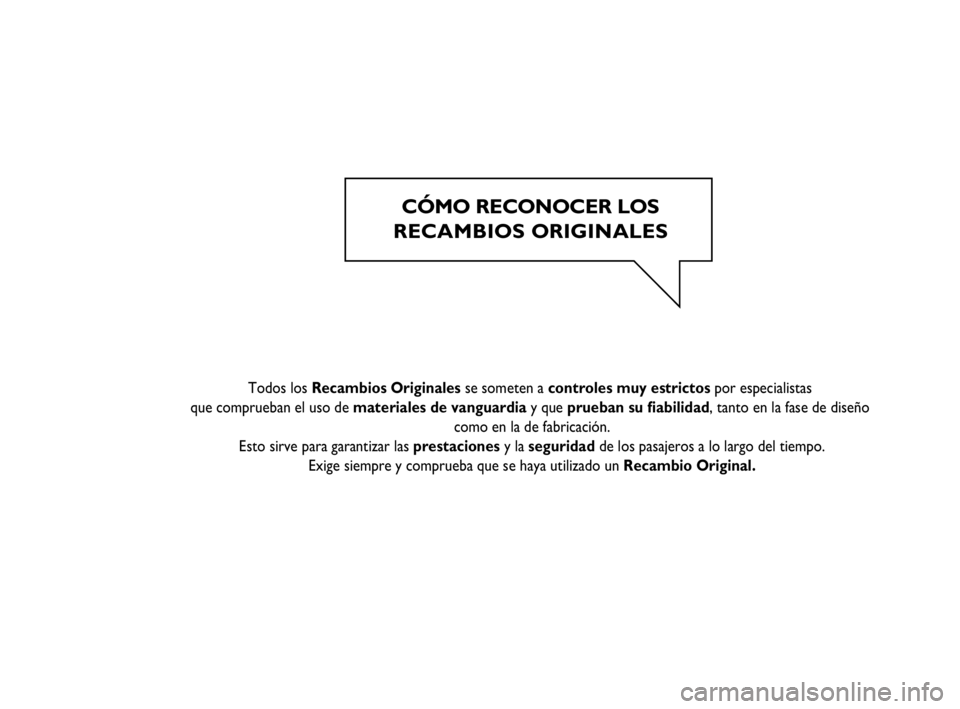

CÓMO RECONOCER LOS
RECAMBIOS ORIGINALES
Todos los Recambios Originales se someten a controles muy estrictos por especialistas
que comprueban el uso de materiales de vanguardia y que prueban su abilidad, tanto en la fase de diseño
como en la de fabricación.
Esto sirve para garantizar las prestaciones y la seguridad de los pasajeros a lo largo del tiempo.
Exige siempre y comprueba que se haya utilizado un Recambio Original.
001-017 SCUDO LUM E:001-017 ScudoG9 E 18-10-2012 11:35 Pagina B
Page 5 of 223

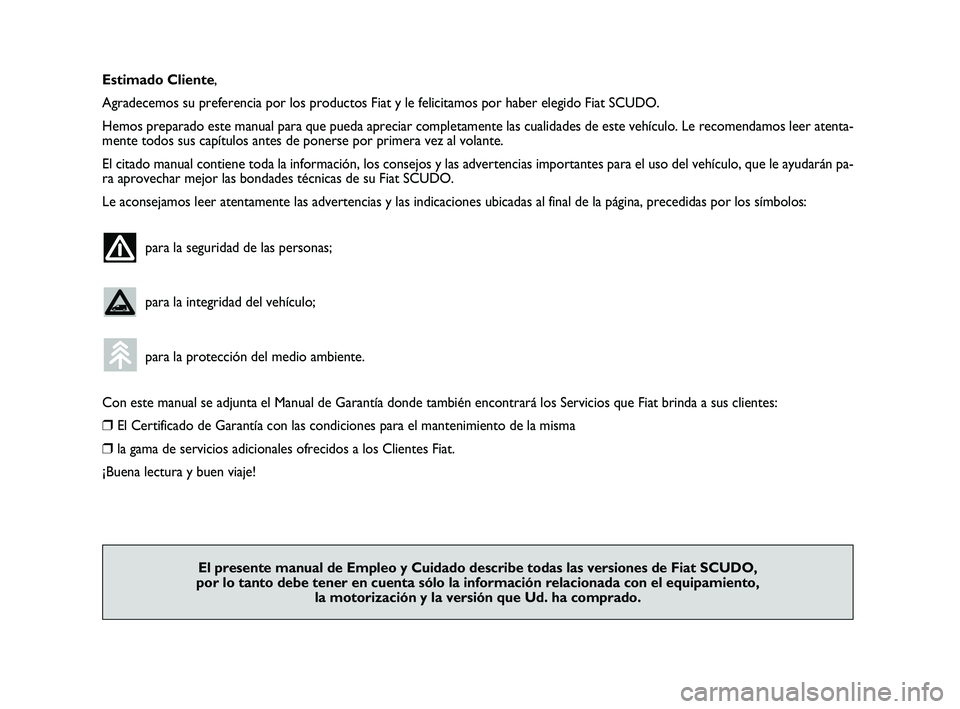

Estimado Cliente,
Agradecemos su preferencia por los productos Fiat y le felicitamos por haber elegido Fiat SCUDO.
Hemos preparado este manual para que pueda apreciar completamente las cualidades de este vehículo. Le recomendamos leer atenta-
mente todos sus capítulos antes de ponerse por primera vez al volante.
El citado manual contiene toda la información, los consejos y las advertencias importantes para el uso del vehículo, que le ayudarán pa-
ra aprovechar mejor las bondades técnicas de su Fiat SCUDO.
Le aconsejamos leer atentamente las advertencias y las indicaciones ubicadas al final de la página, precedidas por los símbolos:
para la seguridad de las personas;
para la integridad del vehículo;
para la protección del medio ambiente.
Con este manual se adjunta el Manual de Garantía donde también encontrará los Servicios que Fiat brinda a sus clientes:
❒El Certificado de Garantía con las condiciones para el mantenimiento de la misma
❒la gama de servicios adicionales ofrecidos a los Clientes Fiat.
¡Buena lectura y buen viaje!
El presente manual de Empleo y Cuidado describe todas las versiones de Fiat SCUDO,
por lo tanto debe tener en cuenta sólo la información relacionada con el equipamiento,
la motorización y la versión que Ud. ha comprado.
001-017 SCUDO LUM E:001-017 ScudoG9 E 18-10-2012 11:35 Pagina 1
Page 6 of 223

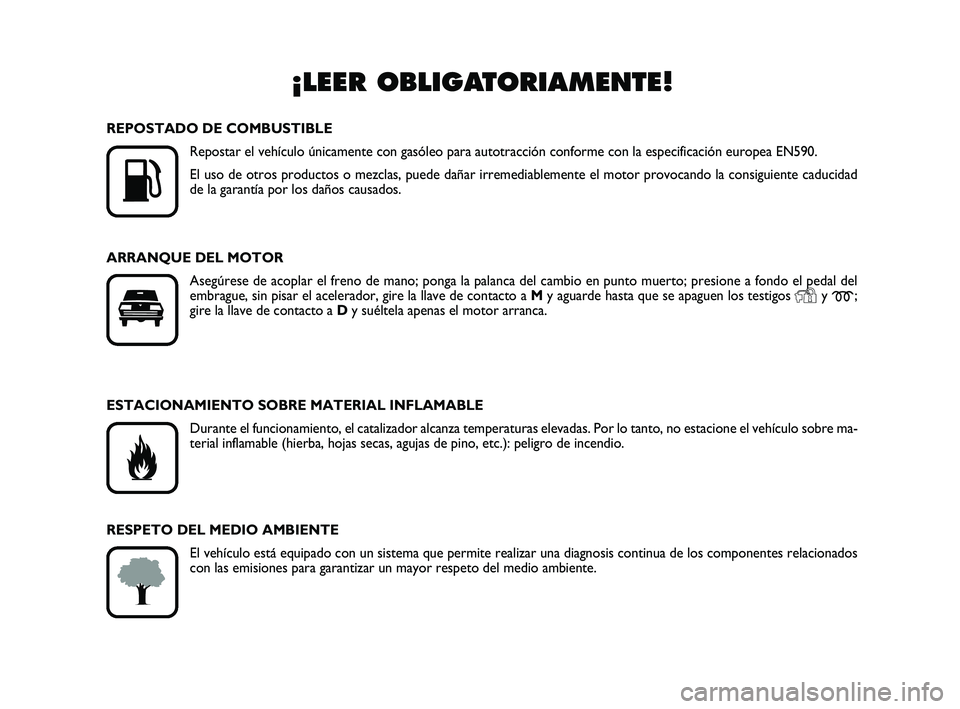

¡LEER OBLIGATORIAMENTE!
K
REPOSTADO DE COMBUSTIBLE
Repostar el vehículo únicamente con gasóleo para autotracción conforme con la especificación europea EN590.
El uso de otros productos o mezclas, puede dañar irremediablemente el motor provocando la consiguiente caducidad
de la garantía por los daños causados.
ARRANQUE DEL MOTOR
Asegúrese de acoplar el freno de mano; ponga la palanca del cambio en punto muerto; presione a fondo el pedal del
embrague, sin pisar el acelerador, gire la llave de contacto a My aguarde hasta que se apaguen los testigos
Yy m;
gire la llave de contacto a Dy suéltela apenas el motor arranca.
ESTACIONAMIENTO SOBRE MATERIAL INFLAMABLE
Durante el funcionamiento, el catalizador alcanza temperaturas elevadas. Por lo tanto, no estacione el vehículo sobre ma-
terial inflamable (hierba, hojas secas, agujas de pino, etc.): peligro de incendio.
RESPETO DEL MEDIO AMBIENTE
El vehículo está equipado con un sistema que permite realizar una diagnosis continua de los componentes relacionados
con las emisiones para garantizar un mayor respeto del medio ambiente.
001-017 SCUDO LUM E:001-017 ScudoG9 E 18-10-2012 11:35 Pagina 2
Page 7 of 223
ACCESORIOS ELÉCTRICOS
Si después de comprar el vehículo, se desea montar accesorios que necesitan alimentación eléctrica (con el riesgo de des-
cargar gradualmente la batería), diríjase a un taller de la Red de Asistencia Fiat donde podrán evaluar el consumo eléc-
trico total y verificarán si la instalación eléctrica del vehículo puede soportar la carga demandada.
MANTENIMIENTO PROGRAMADO
Un mantenimiento correcto permite conservar inalteradas en el tiempo las prestaciones del vehículo, las características
de seguridad, el respeto del medio ambiente y un menor coste de funcionamiento.
EN EL MANUAL DE EMPLEO Y CUIDADO…
… encontrará informaciones, consejos y advertencias importantes para el correcto uso, la seguridad durante la con-
ducción y para el mantenimiento de su vehículo. Preste especial atención a los símbolos
"(seguridad de las personas)
#(protección del medio ambiente) !(integridad del vehículo).
001-017 SCUDO LUM E:001-017 ScudoG9 E 18-10-2012 11:35 Pagina 3
Page 8 of 223
4
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO

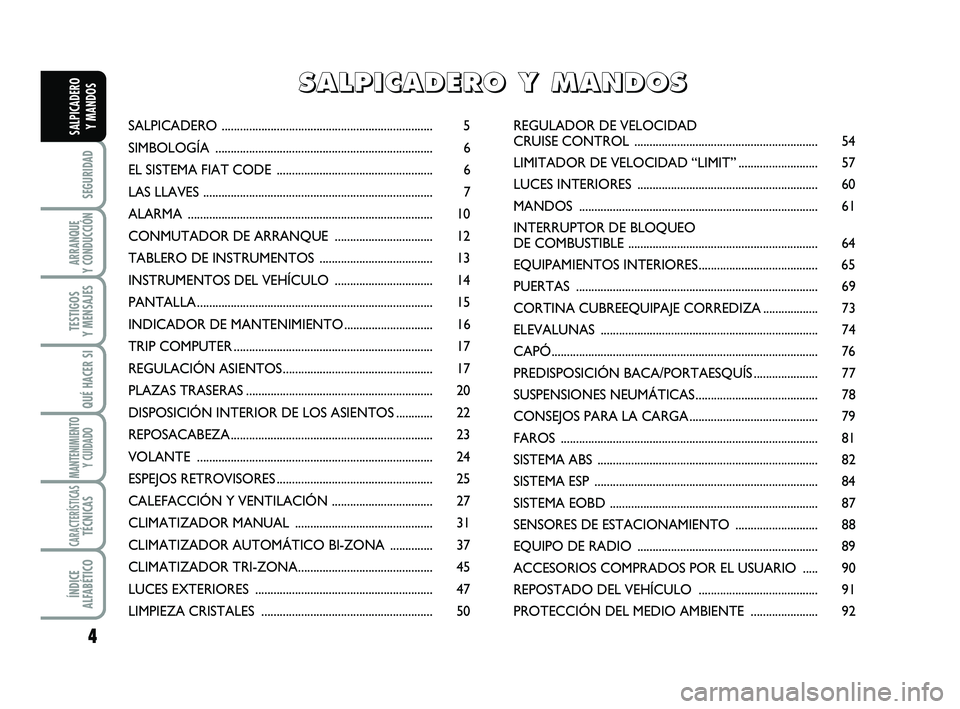

SALPICADERO
Y MANDOSSALPICADERO ..................................................................... 5
SIMBOLOGÍA ....................................................................... 6
EL SISTEMA FIAT CODE ................................................... 6
LAS LLAVES ........................................................................... 7
ALARMA ................................................................................ 10
CONMUTADOR DE ARRANQUE ................................ 12
TABLERO DE INSTRUMENTOS ..................................... 13
INSTRUMENTOS DEL VEHÍCULO ................................ 14
PANTALLA............................................................................. 15
INDICADOR DE MANTENIMIENTO .............................16
TRIP COMPUTER ................................................................. 17
REGULACIÓN ASIENTOS................................................. 17
PLAZAS TRASERAS ............................................................. 20
DISPOSICIÓN INTERIOR DE LOS ASIENTOS ............ 22
REPOSACABEZA.................................................................. 23
VOLANTE ............................................................................. 24
ESPEJOS RETROVISORES ................................................... 25
CALEFACCIÓN Y VENTILACIÓN ................................. 27
CLIMATIZADOR MANUAL ............................................. 31
CLIMATIZADOR AUTOMÁTICO BI-ZONA .............. 37
CLIMATIZADOR TRI-ZONA............................................ 45
LUCES EXTERIORES .......................................................... 47
LIMPIEZA CRISTALES ........................................................ 50REGULADOR DE VELOCIDAD
CRUISE CONTROL ............................................................ 54
LIMITADOR DE VELOCIDAD “LIMIT” .......................... 57
LUCES INTERIORES ........................................................... 60
MANDOS .............................................................................. 61
INTERRUPTOR DE BLOQUEO
DE COMBUSTIBLE .............................................................. 64
EQUIPAMIENTOS INTERIORES....................................... 65
PUERTAS ............................................................................... 69
CORTINA CUBREEQUIPAJE CORREDIZA ..................73
ELEVALUNAS .......................................................................74
CAPÓ....................................................................................... 76
PREDISPOSICIÓN BACA/PORTAESQUÍS..................... 77
SUSPENSIONES NEUMÁTICAS........................................ 78
CONSEJOS PARA LA CARGA .......................................... 79
FAROS .................................................................................... 81
SISTEMA ABS ........................................................................ 82
SISTEMA ESP ......................................................................... 84
SISTEMA EOBD .................................................................... 87
SENSORES DE ESTACIONAMIENTO ........................... 88
EQUIPO DE RADIO ........................................................... 89
ACCESORIOS COMPRADOS POR EL USUARIO ..... 90
REPOSTADO DEL VEHÍCULO ....................................... 91
PROTECCIÓN DEL MEDIO AMBIENTE ...................... 92
S S
A A
L L
P P
I I
C C
A A
D D
E E
R R
O O
Y Y
M M
A A
N N
D D
O O
S S
001-017 SCUDO LUM E:001-017 ScudoG9 E 18-10-2012 11:35 Pagina 4
Page 9 of 223
5
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS

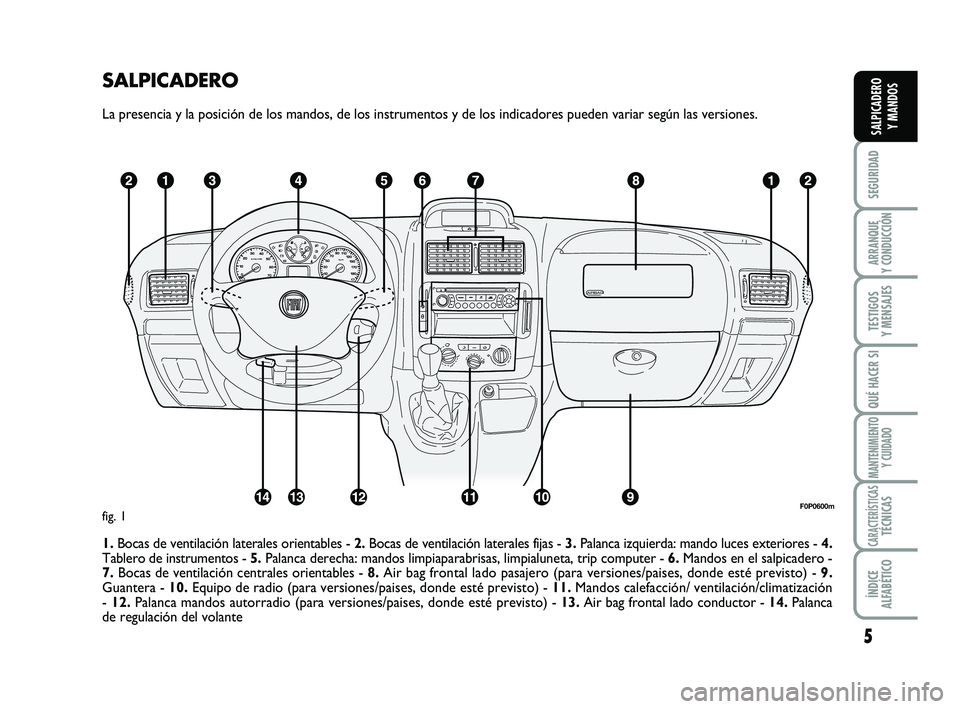

SALPICADERO
La presencia y la posición de los mandos, de los instrumentos y de los indicadores pueden variar según las versiones.
1.Bocas de ventilación laterales orientables - 2.Bocas de ventilación laterales fijas - 3.Palanca izquierda: mando luces exteriores - 4.
Tablero de instrumentos -5.Palanca derecha: mandos limpiaparabrisas, limpialuneta, trip computer - 6.Mandos en el salpicadero -
7.Bocas de ventilación centrales orientables - 8.Air bag frontal lado pasajero (para versiones/paises, donde esté previsto) - 9.
Guantera - 10.Equipo de radio (para versiones/paises, donde esté previsto) - 11.Mandos calefacción/ ventilación/climatización
- 12.Palanca mandos autorradio (para versiones/paises, donde esté previsto) - 13.Air bag frontal lado conductor - 14. Palanca
de regulación del volante
F0P0600mfig. 1
001-017 SCUDO LUM E:001-017 ScudoG9 E 18-10-2012 11:35 Pagina 5
Page 10 of 223
6
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS

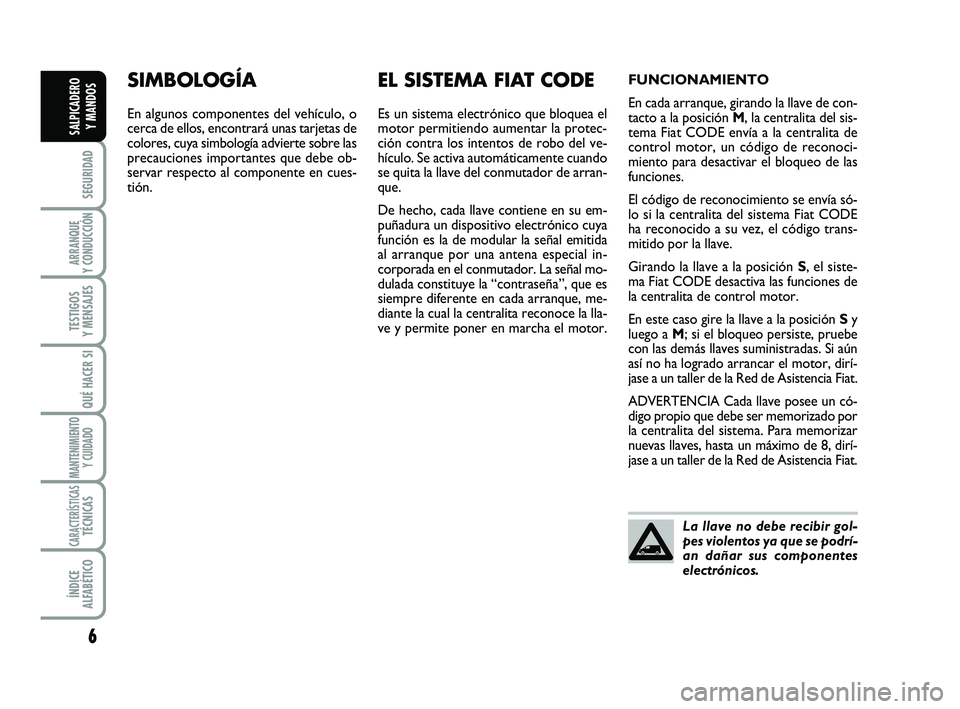

SIMBOLOGÍA
En algunos componentes del vehículo, o
cerca de ellos, encontrará unas tarjetas de
colores, cuya simbología advierte sobre las
precauciones importantes que debe ob-
servar respecto al componente en cues-
tión.
EL SISTEMA FIAT CODE
Es un sistema electrónico que bloquea el
motor permitiendo aumentar la protec-
ción contra los intentos de robo del ve-
hículo. Se activa automáticamente cuando
se quita la llave del conmutador de arran-
que.
De hecho, cada llave contiene en su em-
puñadura un dispositivo electrónico cuya
función es la de modular la señal emitida
al arranque por una antena especial in-
corporada en el conmutador. La señal mo-
dulada constituye la “contraseña”, que es
siempre diferente en cada arranque, me-
diante la cual la centralita reconoce la lla-
ve y permite poner en marcha el motor.
La llave no debe recibir gol-
pes violentos ya que se podrí-
an dañar sus componentes
electrónicos.
FUNCIONAMIENTO
En cada arranque, girando la llave de con-
tacto a la posición M, la centralita del sis-
tema Fiat CODE envía a la centralita de
control motor, un código de reconoci-
miento para desactivar el bloqueo de las
funciones.
El código de reconocimiento se envía só-
lo si la centralita del sistema Fiat CODE
ha reconocido a su vez, el código trans-
mitido por la llave.
Girando la llave a la posición S, el siste-
ma Fiat CODE desactiva las funciones de
la centralita de control motor.
En este caso gire la llave a la posición Sy
luego a M; si el bloqueo persiste, pruebe
con las demás llaves suministradas. Si aún
así no ha logrado arrancar el motor, dirí-
jase a un taller de la Red de Asistencia Fiat.
ADVERTENCIA Cada llave posee un có-
digo propio que debe ser memorizado por
la centralita del sistema. Para memorizar
nuevas llaves, hasta un máximo de 8, dirí-
jase a un taller de la Red de Asistencia Fiat.
