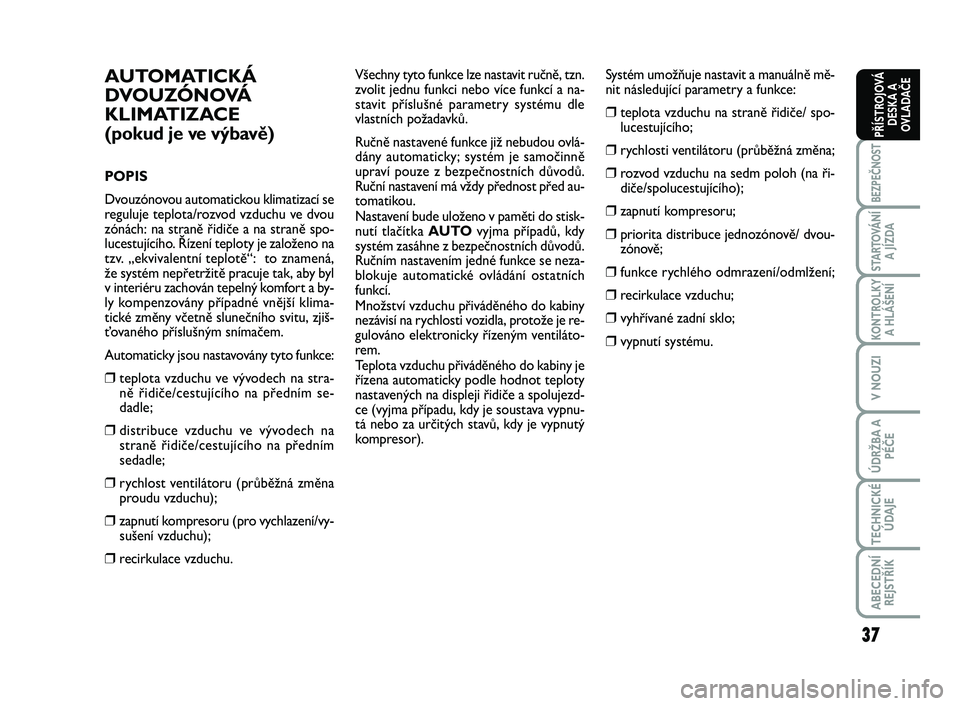

POPIS
Dvouzónovou automatickou klimatizací se
reguluje teplota/rozvod vzduchu ve dvou
zónách: na straně řidiče a na straně spo-
lucestujícího. Řízení teploty je založeno na
tzv. „ekvivalentní teplotě“: to znamená,
že systém nepřetržitě pracuje tak, aby byl
v interiéru zachován tepelný komfort a by-
ly kompenzovány případné vnější klima-
tické změny včetně slunečního svitu, zjiš-
ťovaného příslušným snímačem.
Automaticky jsou nastavovány tyto funkce:
❒teplota vzduchu ve vývodech na stra-
ně řidiče/cestujícího na předním se-
dadle;
❒distribuce vzduchu ve vývodech na
straně řidiče/cestujícího na předním
sedadle;
❒rychlost ventilátoru (průběžná změna
proudu vzduchu);
❒zapnutí kompresoru (pro vychlazení/vy-
sušení vzduchu);
❒recirkulace vzduchu.Všechny tyto funkce lze nastavit ručně, tzn.
zvolit jednu funkci nebo více funkcí a na-
stavit příslušné parametry systému dle
vlastních požadavků.
Ručně nastavené funkce již nebudou ovlá-
dány automaticky; systém je samočinně
upraví pouze z bezpečnostních důvodů.
Ruční nastavení má vždy přednost před au-
tomatikou.
Nastavení bude uloženo v paměti do stisk-
nutí tlačítka AUTOvyjma případů, kdy
systém zasáhne z bezpečnostních důvodů.
Ručním nastavením jedné funkce se neza-
blokuje automatické ovládání ostatních
funkcí.
Množství vzduchu přiváděného do kabiny
nezávisí na rychlosti vozidla, protože je re-
gulováno elektronicky řízeným ventiláto-
rem.
Teplota vzduchu přiváděného do kabiny je
řízena automaticky podle hodnot teploty
nastavených na displeji řidiče a spolujezd-
ce (vyjma případu, kdy je soustava vypnu-
tá nebo za určitých stavů, kdy je vypnutý
kompresor).Systém umožňuje nastavit a manuálně mě-
nit následující parametry a funkce:
❒teplota vzduchu na straně řidiče/ spo-
lucestujícího;
❒rychlosti ventilátoru (průběžná změna;
❒rozvod vzduchu na sedm poloh (na ři-
diče/spolucestujícího);
❒zapnutí kompresoru;
❒priorita distribuce jednozónově/ dvou-
zónově;
❒funkce rychlého odmrazení/odmlžení;
❒recirkulace vzduchu;
❒vyhřívané zadní sklo;
❒vypnutí systému.
018-080 SCUDO LUM CZ_018-080 ScudoG9 IT 25/10/12 13.34 Pagina 37
