tlak FIAT SCUDO 2013 Návod k použití a údržbě (in Czech)

83
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE

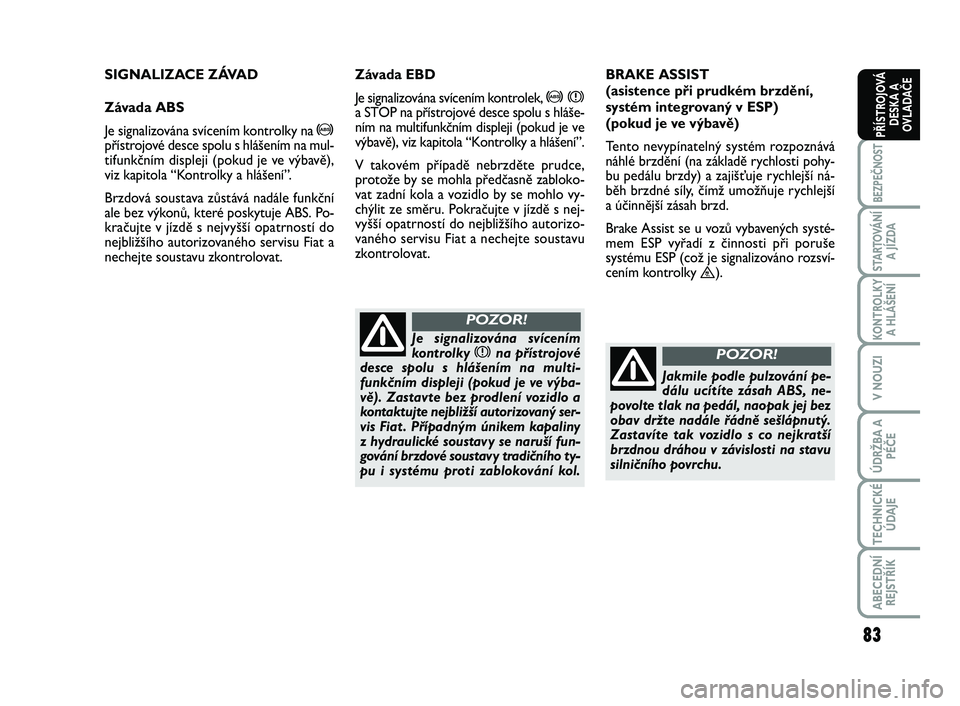

SIGNALIZACE ZÁVAD
Závada ABS
Je signalizována svícením kontrolky na
>přístrojové desce spolu s hlášením na mul-
tifunkčním displeji (pokud je ve výbavě),
viz kapitola “Kontrolky a hlášení”.
Brzdová soustava zůstává nadále funkční
ale bez výkonů, které poskytuje ABS. Po-
kračujte v jízdě s nejvyšší opatrností do
nejbližšího autorizovaného servisu Fiat a
nechejte soustavu zkontrolovat.BRAKE ASSIST
(asistence při prudkém brzdění,
systém integrovaný v ESP)
(pokud je ve výbavě)
Tento nevypínatelný systém rozpoznává
náhlé brzdění (na základě rychlosti pohy-
bu pedálu brzdy) a zajišťuje rychlejší ná-
běh brzdné síly, čímž umožňuje rychlejší
a účinnější zásah brzd.
Brake Assist se u vozů vybavených systé-
mem ESP vyřadí z činnosti při poruše
systému ESP (což je signalizováno rozsví-
cením kontrolky
™).
Jakmile podle pulzování pe-
dálu ucítíte zásah ABS, ne-
povolte tlak na pedál, naopak jej bez
obav držte nadále řádně sešlápnutý.
Zastavíte tak vozidlo s co nejkratší
brzdnou dráhou v závislosti na stavu
silničního povrchu.
POZOR!
Závada EBD
Je signalizována svícením kontrolek,
>xa STOP na přístrojové desce spolu s hláše-
ním na multifunkčním displeji (pokud je ve
výbavě), viz kapitola “Kontrolky a hlášení”.
V takovém případě nebrzděte prudce,
protože by se mohla předčasně zabloko-
vat zadní kola a vozidlo by se mohlo vy-
chýlit ze směru. Pokračujte v jízdě s nej-
vyšší opatrností do nejbližšího autorizo-
vaného servisu Fiat a nechejte soustavu
zkontrolovat.
Je signalizována svícením
kontrolky xna přístrojové
desce spolu s hlášením na multi-
funkčním displeji (pokud je ve výba-
vě). Zastavte bez prodlení vozidlo a
kontaktujte nejbližší autorizovaný ser-
vis Fiat . Případným únikem kapaliny
z hydraulické soustavy se naruší fun-
gování brzdové soustavy tradičního ty-
pu i systému proti zablokování kol.
POZOR!
081-092 SCUDO LUM CZ_081-092 ScudoG9 IT 25/10/12 13.39 Pagina 83

84
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
obr. 113F0F0104m

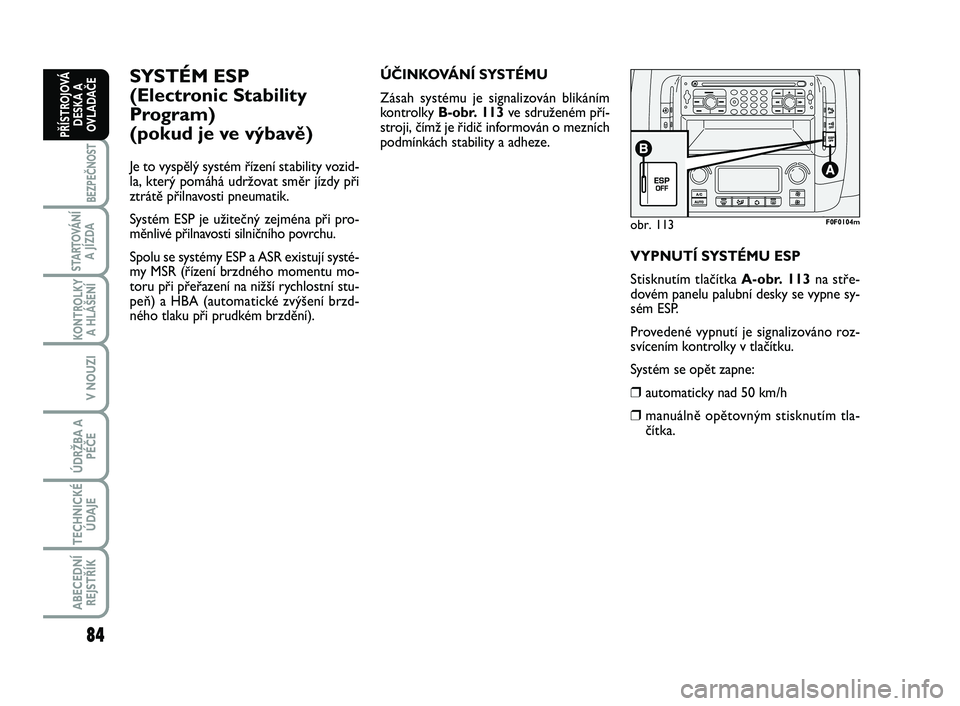

SYSTÉM ESP
(Electronic Stability
Program)
(pokud je ve výbavě)
Je to vyspělý systém řízení stability vozid-
la, který pomáhá udržovat směr jízdy při
ztrátě přilnavosti pneumatik.
Systém ESP je užitečný zejména při pro-
měnlivé přilnavosti silničního povrchu.
Spolu se systémy ESP a ASR existují systé-
my MSR (řízení brzdného momentu mo-
toru při přeřazení na nižší rychlostní stu-
peň) a HBA (automatické zvýšení brzd-
ného tlaku při prudkém brzdění).ÚČINKOVÁNÍ SYSTÉMU
Zásah systému je signalizován blikáním
kontrolky B-obr. 113ve sdruženém pří-
stroji, čímž je řidič informován o mezních
podmínkách stability a adheze.
VYPNUTÍ SYSTÉMU ESP
Stisknutím tlačítka A-obr. 113na stře-
dovém panelu palubní desky se vypne sy-
sém ESP.
Provedené vypnutí je signalizováno roz-
svícením kontrolky v tlačítku.
Systém se opět zapne:
❒automaticky nad 50 km/h
❒manuálně opětovným stisknutím tla-
čítka.
081-092 SCUDO LUM CZ_081-092 ScudoG9 IT 25/10/12 13.39 Pagina 84

89
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE

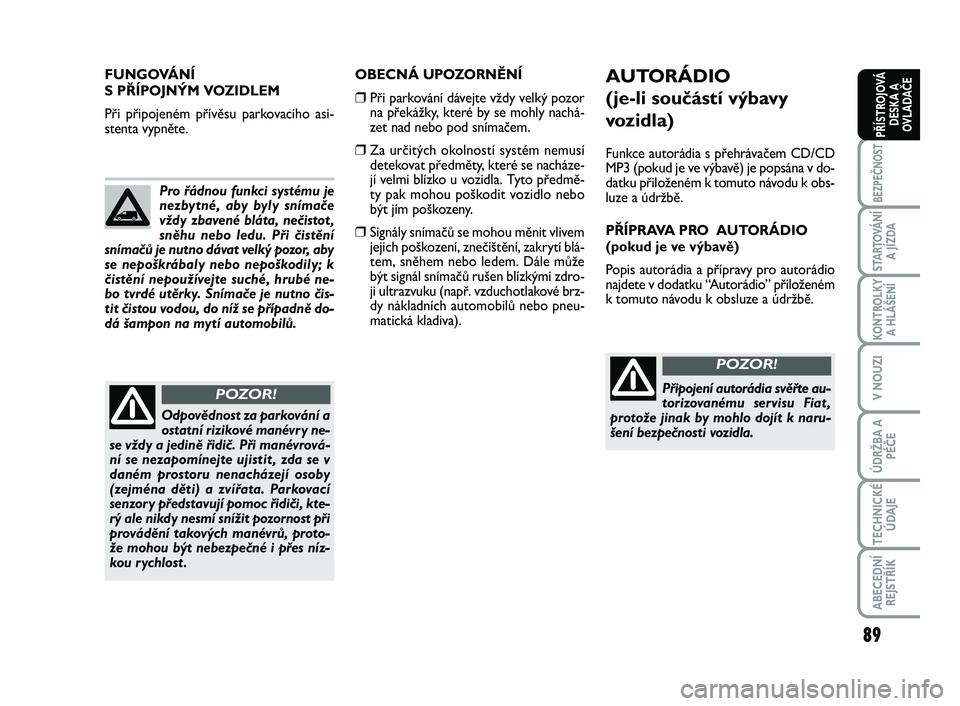

OBECNÁ UPOZORNĚNÍ
❒Při parkování dávejte vždy velký pozor
na překážky, které by se mohly nachá-
zet nad nebo pod snímačem.
❒Za určitých okolností systém nemusí
detekovat předměty, které se nacháze-
jí velmi blízko u vozidla. Tyto předmě-
ty pak mohou poškodit vozidlo nebo
být jím poškozeny.
❒Signály snímačů se mohou měnit vlivem
jejich poškození, znečištění, zakrytí blá-
tem, sněhem nebo ledem. Dále může
být signál snímačů rušen blízkými zdro-
ji ultrazvuku (např. vzduchotlakové brz-
dy nákladních automobilů nebo pneu-
matická kladiva). Pro řádnou funkci systému je
nezbytné, aby byly snímače
vždy zbavené bláta, nečistot ,
sněhu nebo ledu. Při čistění
snímačů je nutno dávat velký pozor, aby
se nepoškrábaly nebo nepoškodily; k
čistění nepoužívejte suché, hrubé ne-
bo tvrdé utěrky. Snímače je nutno čis-
tit čistou vodou, do níž se případně do-
dá šampon na mytí automobilů.
Odpovědnost za parkování a
ostatní rizikové manévry ne-
se vždy a jedině řidič. Při manévrová-
ní se nezapomínejte ujistit , zda se v
daném prostoru nenacházejí osoby
(zejména děti) a zvířata. Parkovací
senzory představují pomoc řidiči, kte-
rý ale nikdy nesmí snížit pozornost při
provádění takových manévrů, proto-
že mohou být nebezpečné i přes níz-
kou rychlost .
POZOR!
FUNGOVÁNÍ
S PŘÍPOJNÝM VOZIDLEM
Při připojeném přívěsu parkovacího asi-
stenta vypněte.AUTORÁDIO
(je-li součástí výbavy
vozidla)
Funkce autorádia s přehrávačem CD/CD
MP3 (pokud je ve výbavě) je popsána v do-
datku přiloženém k tomuto návodu k obs-
luze a údržbě.
PŘÍPRAVA PRO AUTORÁDIO
(pokud je ve výbavě)
Popis autorádia a přípravy pro autorádio
najdete v dodatku “Autorádio” přiloženém
k tomuto návodu k obsluze a údržbě.
Připojení autorádia svěřte au-
torizovanému servisu Fiat ,
protože jinak by mohlo dojít k naru-
šení bezpečnosti vozidla.
POZOR!
081-092 SCUDO LUM CZ_081-092 ScudoG9 IT 25/10/12 13.39 Pagina 89

91
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE

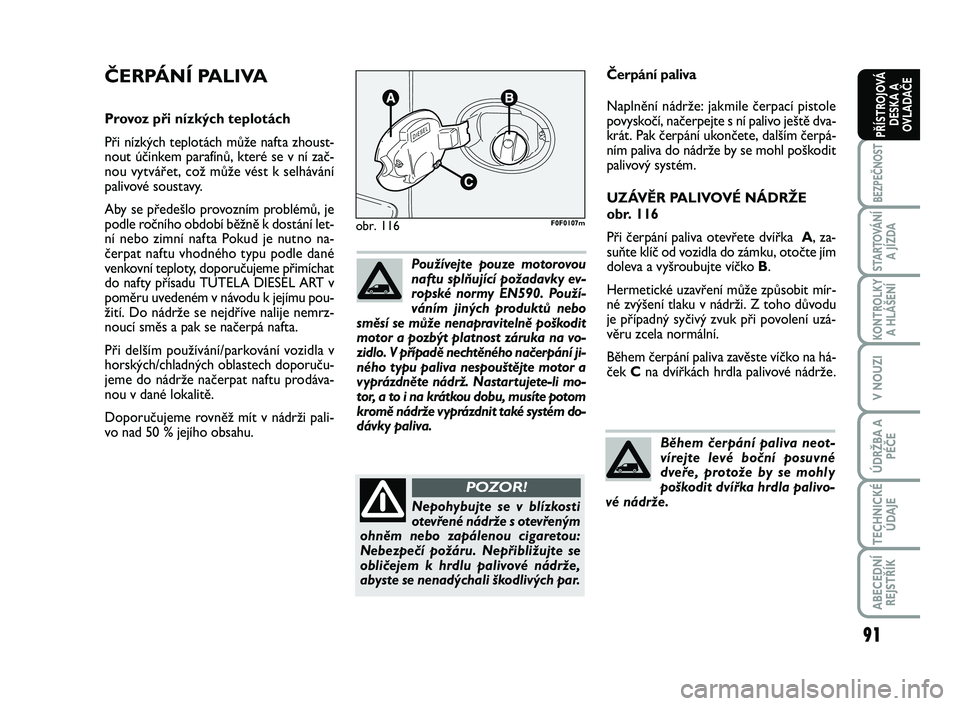

Čerpání paliva
Naplnění nádrže: jakmile čerpací pistole
povyskočí, načerpejte s ní palivo ještě dva-
krát. Pak čerpání ukončete, dalším čerpá-
ním paliva do nádrže by se mohl poškodit
palivový systém.
UZÁVĚR PALIVOVÉ NÁDRŽE
obr. 116
Při čerpání paliva otevřete dvířka A, za-
suňte klíč od vozidla do zámku, otočte jím
doleva a vyšroubujte víčko B.
Hermetické uzavření může způsobit mír-
né zvýšení tlaku v nádrži. Z toho důvodu
je případný syčivý zvuk při povolení uzá-
věru zcela normální.
Během čerpání paliva zavěste víčko na há-
ček Cna dvířkách hrdla palivové nádrže.
obr. 116F0F0107m
Nepohybujte se v blízkosti
otevřené nádrže s otevřeným
ohněm nebo zapálenou cigaretou:
Nebezpečí požáru. Nepřibližujte se
obličejem k hrdlu palivové nádrže,
abyste se nenadýchali škodlivých par.
POZOR!
ČERPÁNÍ PALIVA
Provoz při nízkých teplotách
Při nízkých teplotách může nafta zhoust-
nout účinkem parafínů, které se v ní zač-
nou vytvářet, což může vést k selhávání
palivové soustavy.
Aby se předešlo provozním problémů, je
podle ročního období běžně k dostání let-
ní nebo zimní nafta Pokud je nutno na-
čerpat naftu vhodného typu podle dané
venkovní teploty, doporučujeme přimíchat
do nafty přísadu TUTELA DIESEL ART v
poměru uvedeném v návodu k jejímu pou-
žití. Do nádrže se nejdříve nalije nemrz-
noucí směs a pak se načerpá nafta.
Při delším používání/parkování vozidla v
horských/chladných oblastech doporuču-
jeme do nádrže načerpat naftu prodáva-
nou v dané lokalitě.
Doporučujeme rovněž mít v nádrži pali-
vo nad 50 % jejího obsahu. Používejte pouze motorovou
naftu splňující požadavky ev-
ropské normy EN590. Použí-
váním jiných produktů nebo
směsí se může nenapravitelně poškodit
motor a pozbýt platnost záruka na vo-
zidlo. V případě nechtěného načerpání ji-
ného typu paliva nespouštějte motor a
vyprázdněte nádrž. Nastartujete-li mo-
tor, a to i na krátkou dobu, musíte potom
kromě nádrže vyprázdnit také systém do-
dávky paliva.
Během čerpání paliva neot-
vírejte levé boční posuvné
dveře, protože by se mohly
poškodit dvířka hrdla palivo-
vé nádrže.
081-092 SCUDO LUM CZ_081-092 ScudoG9 IT 25/10/12 13.39 Pagina 91

113
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST

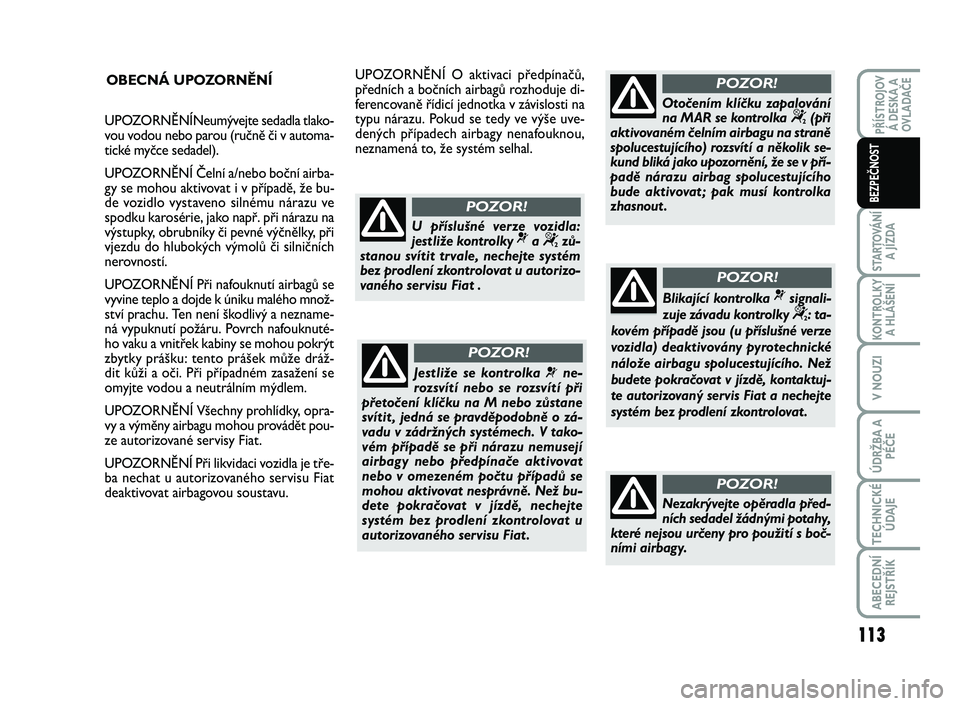

OBECNÁ UPOZORNĚNÍ
Jestliže se kontrolka ¬ne-
rozsvítí nebo se rozsvítí při
přetočení klíčku na M nebo zůstane
svítit , jedná se pravděpodobně o zá-
vadu v zádržných systémech. V tako-
vém případě se při nárazu nemusejí
airbagy nebo předpínače aktivovat
nebo v omezeném počtu případů se
mohou aktivovat nesprávně. Než bu-
dete pokračovat v jízdě, nechejte
systém bez prodlení zkontrolovat u
autorizovaného servisu Fiat .
POZOR!
U příslušné verze vozidla:
jestliže kontrolky ¬a “zů-
stanou svítit trvale, nechejte systém
bez prodlení zkontrolovat u autorizo-
vaného servisu Fiat .
POZOR!
UPOZORNĚNÍNeumývejte sedadla tlako-
vou vodou nebo parou (ručně či v automa-
tické myčce sedadel).
UPOZORNĚNÍ Čelní a/nebo boční airba-
gy se mohou aktivovat i v případě, že bu-
de vozidlo vystaveno silnému nárazu ve
spodku karosérie, jako např. při nárazu na
výstupky, obrubníky či pevné výčnělky, při
vjezdu do hlubokých výmolů či silničních
nerovností.
UPOZORNĚNÍ Při nafouknutí airbagů se
vyvine teplo a dojde k úniku malého množ-
ství prachu. Ten není škodlivý a nezname-
ná vypuknutí požáru. Povrch nafouknuté-
ho vaku a vnitřek kabiny se mohou pokrýt
zbytky prášku: tento prášek může dráž-
dit kůži a oči. Při případném zasažení se
omyjte vodou a neutrálním mýdlem.
UPOZORNĚNÍ Všechny prohlídky, opra-
vy a výměny airbagu mohou provádět pou-
ze autorizované servisy Fiat.
UPOZORNĚNÍ Při likvidaci vozidla je tře-
ba nechat u autorizovaného servisu Fiat
deaktivovat airbagovou soustavu.UPOZORNĚNÍ O aktivaci předpínačů,
předních a bočních airbagů rozhoduje di-
ferencovaně řídicí jednotka v závislosti na
typu nárazu. Pokud se tedy ve výše uve-
dených případech airbagy nenafouknou,
neznamená to, že systém selhal.
Blikající kontrolka ¬signali-
zuje závadu kontrolky
“: ta-
kovém případě jsou (u příslušné verze
vozidla) deaktivovány pyrotechnické
nálože airbagu spolucestujícího. Než
budete pokračovat v jízdě, kontaktuj-
te autorizovaný servis Fiat a nechejte
systém bez prodlení zkontrolovat .
POZOR!
Otočením klíčku zapalování
na MAR se kontrolka
“(při
aktivovaném čelním airbagu na straně
spolucestujícího) rozsvítí a několik se-
kund bliká jako upozornění, že se v pří-
padě nárazu airbag spolucestujícího
bude aktivovat ; pak musí kontrolka
zhasnout .
POZOR!
Nezakrývejte opěradla před-
ních sedadel žádnými potahy,
které nejsou určeny pro použití s boč-
ními airbagy.
POZOR!
093-114 SCUDO LUM CZ 26/10/12 09.55 Pagina 113

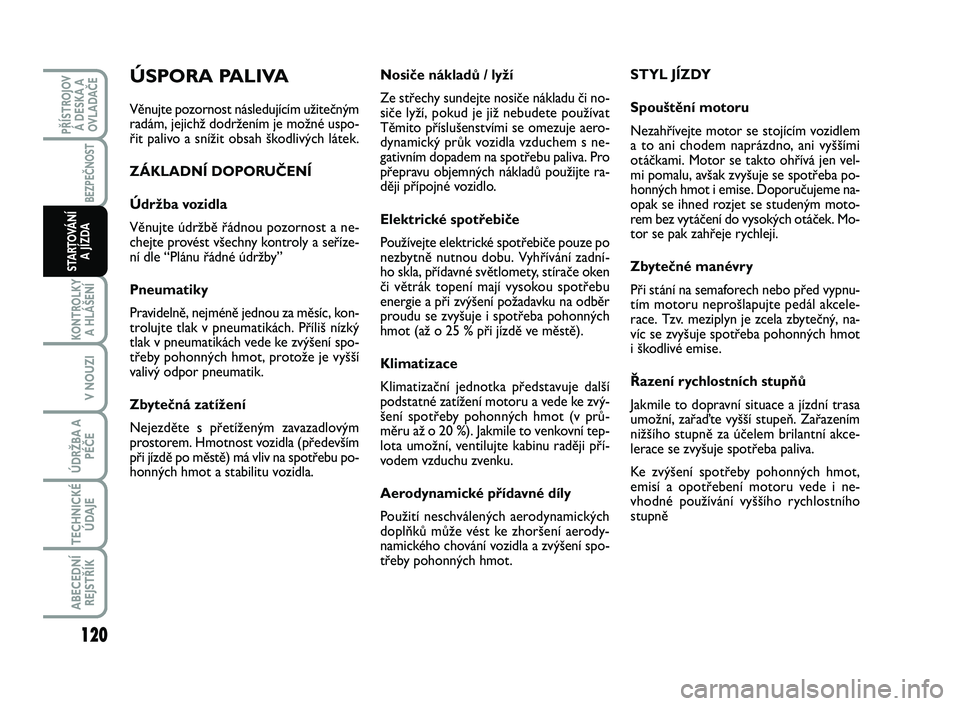

Nosiče nákladů / lyží
Ze střechy sundejte nosiče nákladu či no-
siče lyží, pokud je již nebudete používat
Těmito příslušenstvími se omezuje aero-
dynamický průk vozidla vzduchem s ne-
gativním dopadem na spotřebu paliva. Pro
přepravu objemných nákladů použijte ra-
ději přípojné vozidlo.
Elektrické spotřebiče
Používejte elektrické spotřebiče pouze po
nezbytně nutnou dobu. Vyhřívání zadní-
ho skla, přídavné světlomety, stírače oken
či větrák topení mají vysokou spotřebu
energie a při zvýšení požadavku na odběr
proudu se zvyšuje i spotřeba pohonných
hmot (až o 25 % při jízdě ve městě).
Klimatizace
Klimatizační jednotka představuje další
podstatné zatížení motoru a vede ke zvý-
šení spotřeby pohonných hmot (v prů-
měru až o 20 %). Jakmile to venkovní tep-
lota umožní, ventilujte kabinu raději pří-
vodem vzduchu zvenku.
Aerodynamické přídavné díly
Použití neschválených aerodynamických
doplňků může vést ke zhoršení aerody-
namického chování vozidla a zvýšení spo-
třeby pohonných hmot.STYL JÍZDY
Spouštění motoru
Nezahřívejte motor se stojícím vozidlem
a to ani chodem naprázdno, ani vyššími
otáčkami. Motor se takto ohřívá jen vel-
mi pomalu, avšak zvyšuje se spotřeba po-
honných hmot i emise. Doporučujeme na-
opak se ihned rozjet se studeným moto-
rem bez vytáčení do vysokých otáček. Mo-
tor se pak zahřeje rychleji.
Zbytečné manévry
Při stání na semaforech nebo před vypnu-
tím motoru neprošlapujte pedál akcele-
race. Tzv. meziplyn je zcela zbytečný, na-
víc se zvyšuje spotřeba pohonných hmot
i škodlivé emise.
Řazení rychlostních stupňů
Jakmile to dopravní situace a jízdní trasa
umožní, zařaďte vyšší stupeň. Zařazením
nižšího stupně za účelem brilantní akce-
lerace se zvyšuje spotřeba paliva.
Ke zvýšení spotřeby pohonných hmot,
emisí a opotřebení motoru vede i ne-
vhodné používání vyššího rychlostního
stupněÚSPORA PALIVA
Věnujte pozornost následujícím užitečným
radám, jejichž dodržením je možné uspo-
řit palivo a snížit obsah škodlivých látek.
ZÁKLADNÍ DOPORUČENÍ
Údržba vozidla
Věnujte údržbě řádnou pozornost a ne-
chejte provést všechny kontroly a seříze-
ní dle “Plánu řádné údržby”
Pneumatiky
Pravidelně, nejméně jednou za měsíc, kon-
trolujte tlak v pneumatikách. Příliš nízký
tlak v pneumatikách vede ke zvýšení spo-
třeby pohonných hmot, protože je vyšší
valivý odpor pneumatik.
Zbytečná zatížení
Nejezděte s přetíženým zavazadlovým
prostorem. Hmotnost vozidla (především
při jízdě po městě) má vliv na spotřebu po-
honných hmot a stabilitu vozidla.
120
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
115-124 SCUDO LUM CZ_113-122 ScudoG9 CZ 25/10/12 14.28 Pagina 120

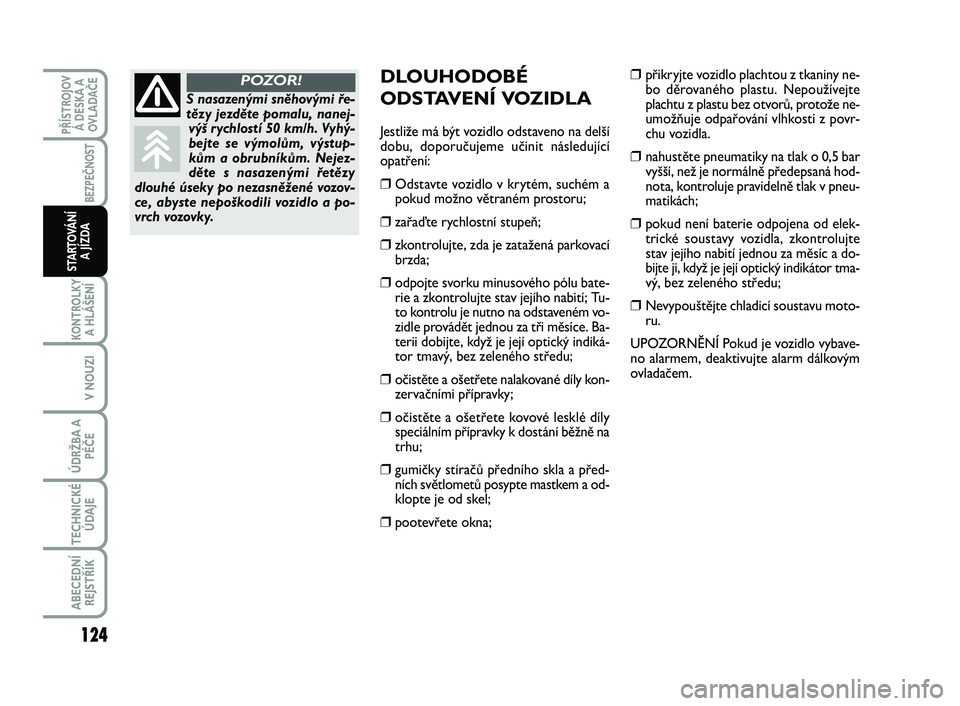

DLOUHODOBÉ
ODSTAVENÍ VOZIDLA
Jestliže má být vozidlo odstaveno na delší
dobu, doporučujeme učinit následující
opatření:
❒Odstavte vozidlo v krytém, suchém a
pokud možno větraném prostoru;
❒zařaďte rychlostní stupeň;
❒zkontrolujte, zda je zatažená parkovací
brzda;
❒odpojte svorku minusového pólu bate-
rie a zkontrolujte stav jejího nabití; Tu-
to kontrolu je nutno na odstaveném vo-
zidle provádět jednou za tři měsíce. Ba-
terii dobijte, když je její optický indiká-
tor tmavý, bez zeleného středu;
❒očistěte a ošetřete nalakované díly kon-
zervačními přípravky;
❒očistěte a ošetřete kovové lesklé díly
speciálním přípravky k dostání běžně na
trhu;
❒gumičky stíračů předního skla a před-
ních světlometů posypte mastkem a od-
klopte je od skel;
❒pootevřete okna;
❒přikryjte vozidlo plachtou z tkaniny ne-
bo děrovaného plastu. Nepoužívejte
plachtu z plastu bez otvorů, protože ne-
umožňuje odpařování vlhkosti z povr-
chu vozidla.
❒nahustěte pneumatiky na tlak o 0,5 bar
vyšší, než je normálně předepsaná hod-
nota, kontroluje pravidelně tlak v pneu-
matikách;
❒pokud není baterie odpojena od elek-
trické soustavy vozidla, zkontrolujte
stav jejího nabití jednou za měsíc a do-
bijte ji, když je její optický indikátor tma-
vý, bez zeleného středu;
❒Nevypouštějte chladicí soustavu moto-
ru.
UPOZORNĚNÍ Pokud je vozidlo vybave-
no alarmem, deaktivujte alarm dálkovým
ovladačem.
S nasazenými sněhovými ře-
tězy jezděte pomalu, nanej-
výš rychlostí 50 km/h. Vyhý-
bejte se výmolům, výstup-
kům a obrubníkům. Nejez-
děte s nasazenými řetězy
dlouhé úseky po nezasněžené vozov-
ce, abyste nepoškodili vozidlo a po-
vrch vozovky.
POZOR!
124
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
115-124 SCUDO LUM CZ_113-122 ScudoG9 CZ 25/10/12 14.28 Pagina 124

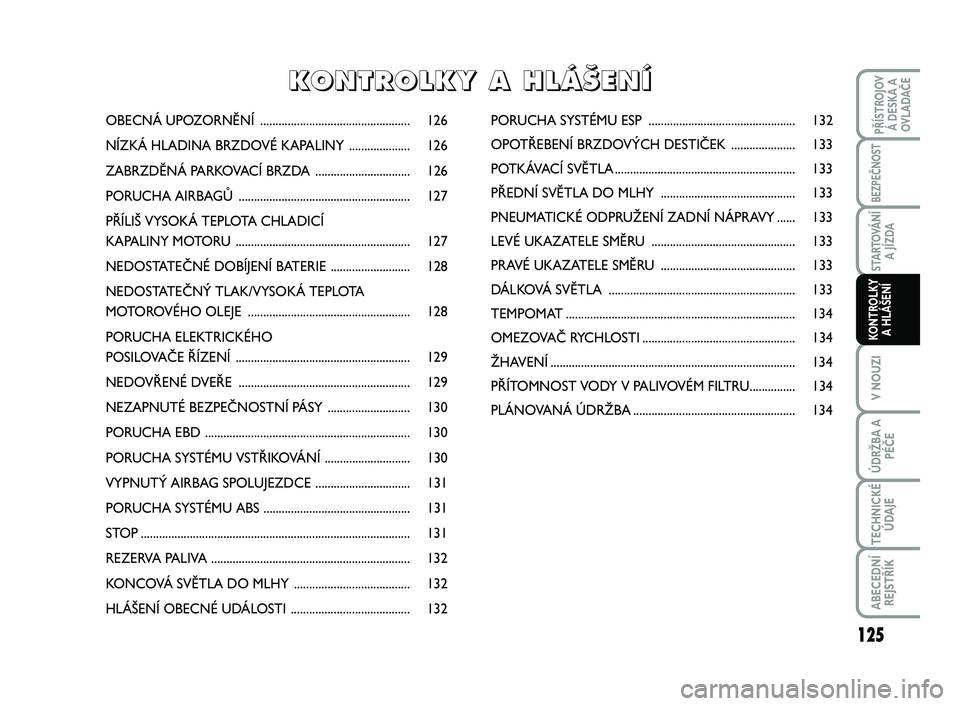

OBECNÁ UPOZORNĚNÍ ................................................. 126
NÍZKÁ HLADINA BRZDOVÉ KAPALINY .................... 126
ZABRZDĚNÁ PARKOVACÍ BRZDA ...............................126
PORUCHA AIRBAGŮ ........................................................ 127
PŘÍLIŠ VYSOKÁ TEPLOTA CHLADICÍ
KAPALINY MOTORU ......................................................... 127
NEDOSTATEČNÉ DOBÍJENÍ BATERIE .......................... 128
NEDOSTATEČNÝ TLAK/VYSOKÁ TEPLOTA
MOTOROVÉHO OLEJE ..................................................... 128
PORUCHA ELEKTRICKÉHO
POSILOVAČE ŘÍZENÍ ......................................................... 129
NEDOVŘENÉ DVEŘE ........................................................ 129
NEZAPNUTÉ BEZPEČNOSTNÍ PÁSY ........................... 130
PORUCHA EBD ................................................................... 130
PORUCHA SYSTÉMU VSTŘIKOVÁNÍ ............................130
VYPNUTÝ AIRBAG SPOLUJEZDCE ...............................131
PORUCHA SYSTÉMU ABS ................................................131
STOP........................................................................................ 131
REZERVA PALIVA ................................................................. 132
KONCOVÁ SVĚTLA DO MLHY ...................................... 132
HLÁŠENÍ OBECNÉ UDÁLOSTI ....................................... 132PORUCHA SYSTÉMU ESP ................................................132
OPOTŘEBENÍ BRZDOVÝCH DESTIČEK ..................... 133
POTKÁVACÍ SVĚTLA........................................................... 133
PŘEDNÍ SVĚTLA DO MLHY ............................................ 133
PNEUMATICKÉ ODPRUŽENÍ ZADNÍ NÁPRAVY ...... 133
LEVÉ UKAZATELE SMĚRU ............................................... 133
PRAVÉ UKAZATELE SMĚRU ............................................ 133
DÁLKOVÁ SVĚTLA ............................................................. 133
TEMPOMAT........................................................................... 134
OMEZOVAČ RYCHLOSTI.................................................. 134
ŽHAVENÍ................................................................................ 134
PŘÍTOMNOST VODY V PALIVOVÉM FILTRU............... 134
PLÁNOVANÁ ÚDRŽBA..................................................... 134
K K
O O
N N
T T
R R
O O
L L
K K
Y Y

A A

H H
L L
Á Á
· ·
E E
N N
Í Í
125
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
125-134 SCUDO LUM CZ_123-132 ScudoG9 IT 25/10/12 15.15 Pagina 125

NEDOSTATEČNÝ
TLAK/VYSOKÁ
TEPLOTA
MOTOROVÉHO OLEJE
(červená)
Při otočení klíčkem do polohy Mse kon-
trolka na přístrojové desce rozsvítí, ale po
spuštění motoru musí zhasnout
v
Pokud se kontrolka vroz-
svítí za jízdy, okamžitě vy-
pněte motor a obraťte se na autori-
zovaný servis Fiat .
POZOR!
❒Při jízdě vozidla za náročnějších
podmínek(např. tažení přípojného
vozidla do kopce nebo jízda s plně na-
loženým vozidlem): snižte rychlost jíz-
dy; pokud kontrolka nadále svítí, za-
stavte vozidlo. Nechejte motor běžet
2 - 3 minuty a lehce přidejte plyn, aby
se zrychlil oběh chladicí kapaliny. Pak
motor vypněte. Zkontrolujte hladinu
chladicí kapaliny motoru výše uvede-
ným postupem.
UPOZORNĚNÍ Po jízdě za velmi nároč-
ných podmínek doporučujeme motor
před zastavením nechat běžet několik mi-
nut s mírně přidaným plynem.NEDOSTATEČNÉ
DOBÍJENÍ BATERIE
(červená)
Při otočení klíčkem do polohy Mse kon-
trolka na přístrojové desce rozsvítí, ale po
spuštění motoru musí zhasnout (s moto-
rem na volnoběh je přípustné, aby zhasla
s krátkým zpožděním).
Pokud zůstane kontrolka rozsvícená, ob-
raťte se na autorizovaný servis Fiat.
Pokud kontrolka nadále bliká: signalizuje,
že vozidlo se přepnulo do “úsporného re-
žimu” a vypnulo některé funkce, které ne-
jsou nezbytné.
w
128
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
125-134 SCUDO LUM CZ_123-132 ScudoG9 IT 25/10/12 15.15 Pagina 128

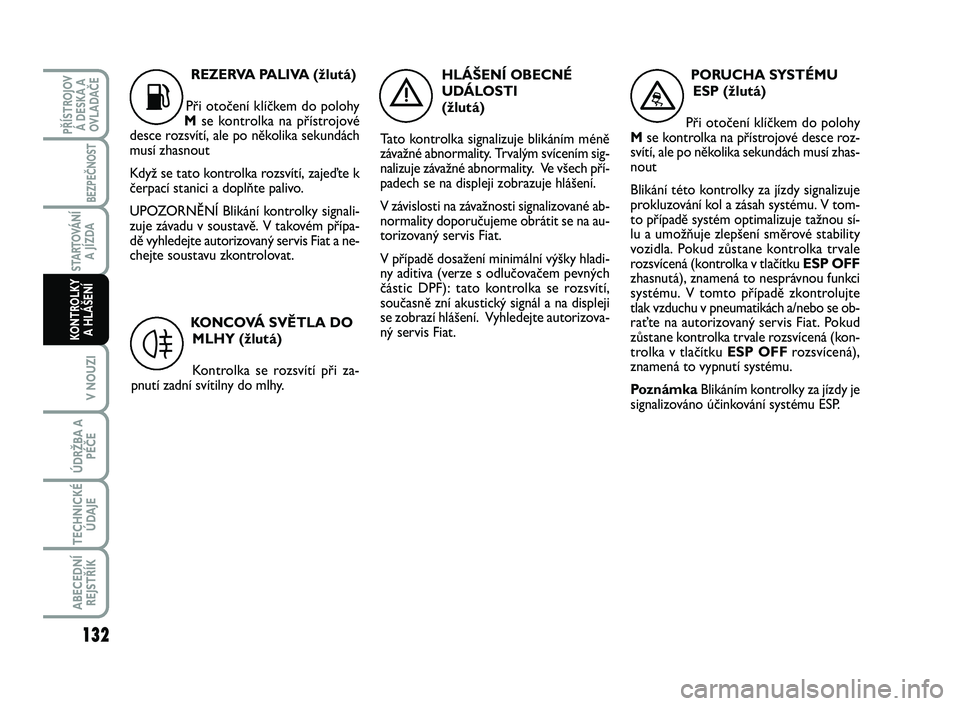

REZERVA PALIVA (žlutá)
Při otočení klíčkem do polohy
Mse kontrolka na přístrojové
desce rozsvítí, ale po několika sekundách
musí zhasnout
Když se tato kontrolka rozsvítí, zajeďte k
čerpací stanici a doplňte palivo.
UPOZORNĚNÍ Blikání kontrolky signali-
zuje závadu v soustavě. V takovém přípa-
dě vyhledejte autorizovaný servis Fiat a ne-
chejte soustavu zkontrolovat.
KONCOVÁ SVĚTLA DO
MLHY (žlutá)
Kontrolka se rozsvítí při za-
pnutí zadní svítilny do mlhy.
4
HLÁŠENÍ OBECNÉ
UDÁLOSTI
(žlutá)
Tato kontrolka signalizuje blikáním méně
závažné abnormality. Trvalým svícením sig-
nalizuje závažné abnormality. Ve všech pří-
padech se na displeji zobrazuje hlášení.
V závislosti na závažnosti signalizované ab-
normality doporučujeme obrátit se na au-
torizovaný servis Fiat.
V případě dosažení minimální výšky hladi-
ny aditiva (verze s odlučovačem pevných
částic DPF): tato kontrolka se rozsvítí,
současně zní akustický signál a na displeji
se zobrazí hlášení. Vyhledejte autorizova-
ný servis Fiat.
è
PORUCHA SYSTÉMU
ESP (žlutá)
Při otočení klíčkem do polohy
Mse kontrolka na přístrojové desce roz-
svítí, ale po několika sekundách musí zhas-
nout
Blikání této kontrolky za jízdy signalizuje
prokluzování kol a zásah systému. V tom-
to případě systém optimalizuje tažnou sí-
lu a umožňuje zlepšení směrové stability
vozidla. Pokud zůstane kontrolka trvale
rozsvícená (kontrolka v tlačítku ESP OFF
zhasnutá), znamená to nesprávnou funkci
systému. V tomto případě zkontrolujte
tlak vzduchu v pneumatikách a/nebo se ob-
raťte na autorizovaný servis Fiat. Pokud
zůstane kontrolka trvale rozsvícená (kon-
trolka v tlačítku ESP OFF rozsvícená),
znamená to vypnutí systému.
PoznámkaBlikáním kontrolky za jízdy je
signalizováno účinkování systému ESP.
™K
132
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
125-134 SCUDO LUM CZ_123-132 ScudoG9 IT 25/10/12 15.15 Pagina 132
