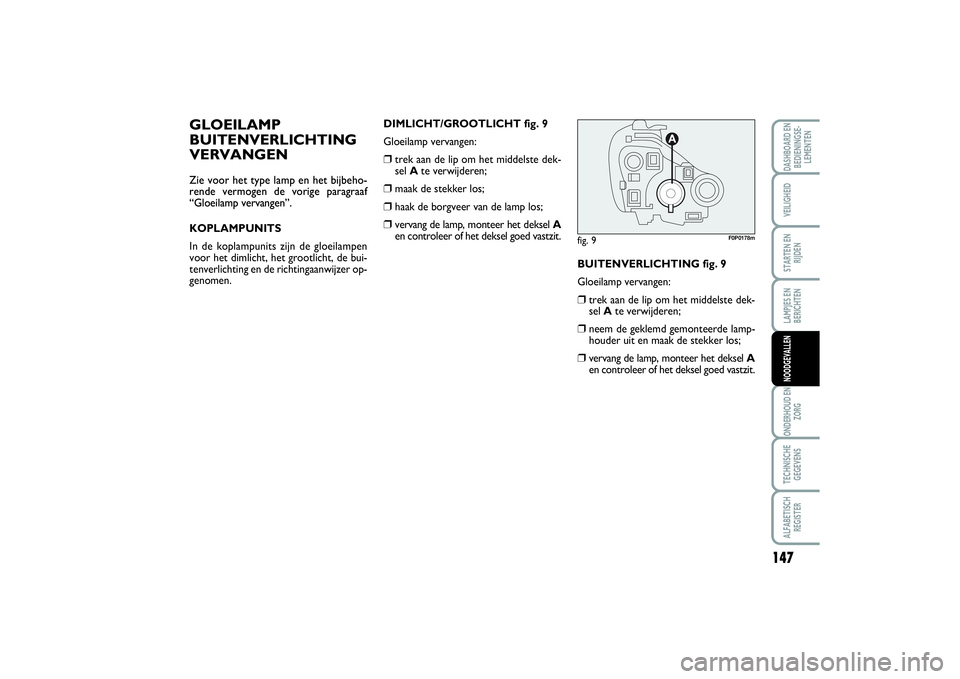

GLOEILAMP
BUITENVERLICHTING
VERVANGENZie voor het type lamp en het bijbeho-
rende vermogen de vorige paragraaf
“Gloeilamp vervangen”.KOPLAMPUNITS
In de koplampunits zijn de gloeilampen
voor het dimlicht, het grootlicht, de bui-
tenverlichting en de richtingaanwijzer op-
genomen.DIMLICHT/GROOTLICHT fig. 9
Gloeilamp vervangen:
❒
trek aan de lip om het middelste dek-
sel Ate verwijderen;
❒
maak de stekker los;
❒
haak de borgveer van de lamp los;
❒
vervang de lamp, monteer het deksel A
en controleer of het deksel goed vastzit.
BUITENVERLICHTING fig. 9
Gloeilamp vervangen:
❒
trek aan de lip om het middelste dek-
sel Ate verwijderen;
❒
neem de geklemd gemonteerde lamp-
houder uit en maak de stekker los;
❒
vervang de lamp, monteer het deksel A
en controleer of het deksel goed vastzit.
fig. 9
F0P0178m
139-158 SCUDO LUM NL 07/03/14 08.57 Pagina 147

148LAMPJES EN
BERICHTENONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEIDSTARTEN EN
RIJDENNOODGEVALLEN

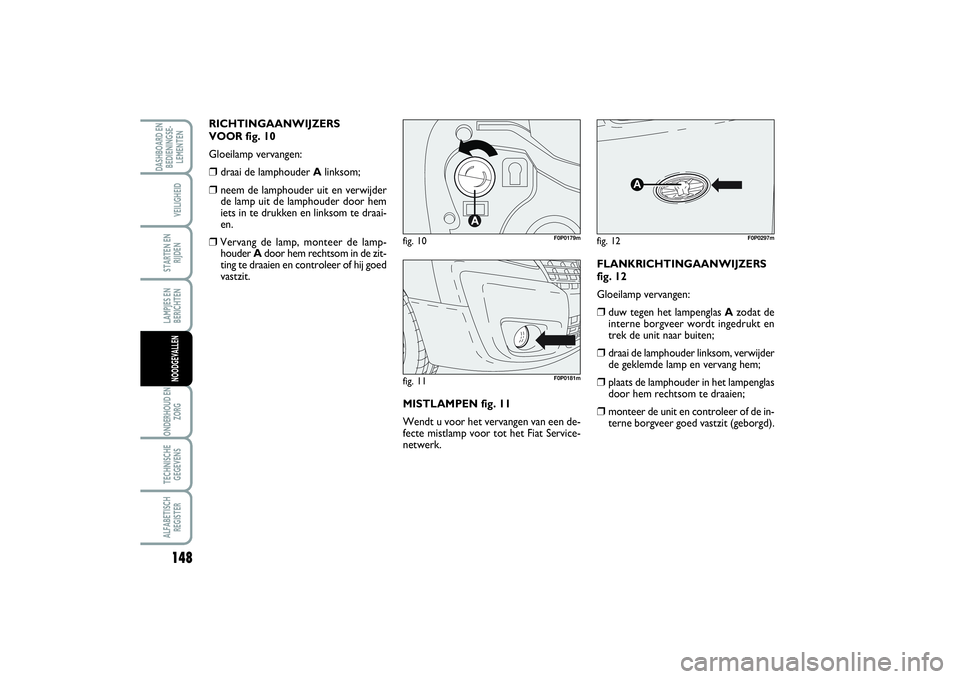

RICHTINGAANWIJZERS
VOOR fig. 10
Gloeilamp vervangen:❒
draai de lamphouder Alinksom;
❒
neem de lamphouder uit en verwijder
de lamp uit de lamphouder door hem
iets in te drukken en linksom te draai-
en.
❒
Vervang de lamp, monteer de lamp-
houder Adoor hem rechtsom in de zit-
ting te draaien en controleer of hij goed
vastzit.
MISTLAMPEN fig. 11
Wendt u voor het vervangen van een de-
fecte mistlamp voor tot het Fiat Service-
netwerk.FLANKRICHTINGAANWIJZERS
fig. 12
Gloeilamp vervangen:
❒
duw tegen het lampenglas Azodat de
interne borgveer wordt ingedrukt en
trek de unit naar buiten;
❒
draai de lamphouder linksom, verwijder
de geklemde lamp en vervang hem;
❒
plaats de lamphouder in het lampenglas
door hem rechtsom te draaien;
❒
monteer de unit en controleer of de in-
terne borgveer goed vastzit (geborgd).
fig. 11
F0P0181m
fig. 10
F0P0179m
fig. 12
A
F0P0297m
139-158 SCUDO LUM NL 07/03/14 08.57 Pagina 148

149
LAMPJES EN
BERICHTENONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTENVEILIGHEIDSTARTEN EN
RIJDENNOODGEVALLEN

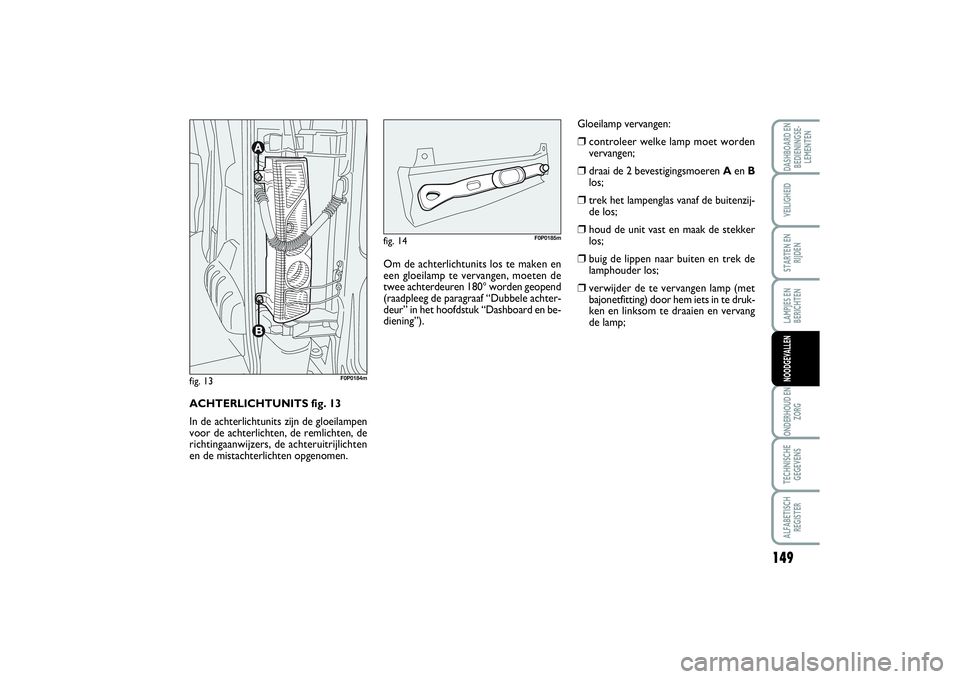

ACHTERLICHTUNITS fig. 13
In de achterlichtunits zijn de gloeilampen
voor de achterlichten, de remlichten, de
richtingaanwijzers, de achteruitrijlichten
en de mistachterlichten opgenomen.fig. 13
F0P0184m
Om de achterlichtunits los te maken en
een gloeilamp te vervangen, moeten de
twee achterdeuren 180° worden geopend
(raadpleeg de paragraaf “Dubbele achter-
deur” in het hoofdstuk “Dashboard en be-
diening”).fig. 14
F0P0185m
Gloeilamp vervangen:❒
controleer welke lamp moet worden
vervangen;
❒
draai de 2 bevestigingsmoeren Aen B
los;
❒
trek het lampenglas vanaf de buitenzij-
de los;
❒
houd de unit vast en maak de stekker
los;
❒
buig de lippen naar buiten en trek de
lamphouder los;
❒
verwijder de te vervangen lamp (met
bajonetfitting) door hem iets in te druk-
ken en linksom te draaien en vervang
de lamp;
139-158 SCUDO LUM NL 07/03/14 08.57 Pagina 149

150LAMPJES EN
BERICHTENONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEIDSTARTEN EN
RIJDENNOODGEVALLEN
Uitvoering met verhoogd dak❒
draai de bevestigingsbouten Alos
m.b.v. een 8mm-sleutel;
❒
neem de lamphouder uit;
❒
trek de geklemde lamp los en vervang
hem.KENTEKENPLAATVERLICHTING
Gloeilamp vervangen:
Uitvoeringen met achterdeuren
fig. 17
❒
verwijder de interieurbekleding vanaf
de binnenzijde van de auto
❒
buig de lip naar buiten en trek de stek-
ker los;
❒
verwijder de kunststof bescherming
fig. 15
A
A
F0P0210m
fig. 16
A
A
F0P0211m
fig. 17
F0P0212m
fig. 18
F0P0607m

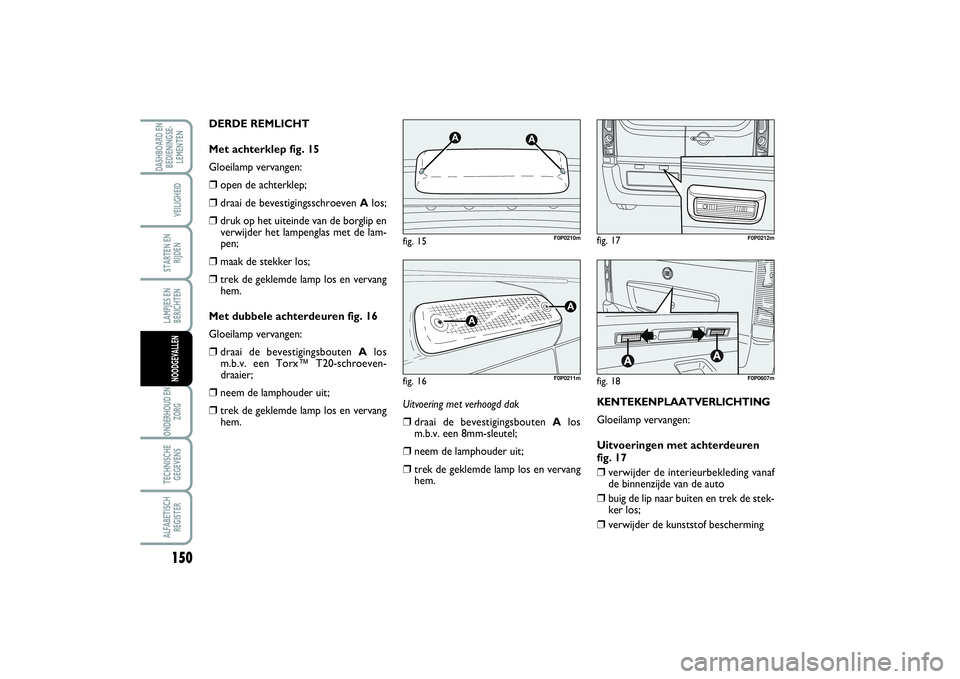

DERDE REMLICHT
Met achterklep fig. 15
Gloeilamp vervangen:❒
open de achterklep;
❒
draai de bevestigingsschroeven Alos;
❒
druk op het uiteinde van de borglip en
verwijder het lampenglas met de lam-
pen;
❒
maak de stekker los;
❒
trek de geklemde lamp los en vervang
hem.
Met dubbele achterdeuren fig. 16
Gloeilamp vervangen:
❒
draai de bevestigingsbouten Alos
m.b.v. een Torx™ T20-schroeven-
draaier;
❒
neem de lamphouder uit;
❒
trek de geklemde lamp los en vervang
hem.
139-158 SCUDO LUM NL 07/03/14 08.57 Pagina 150

151
LAMPJES EN
BERICHTENONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTENVEILIGHEIDSTARTEN EN
RIJDENNOODGEVALLEN

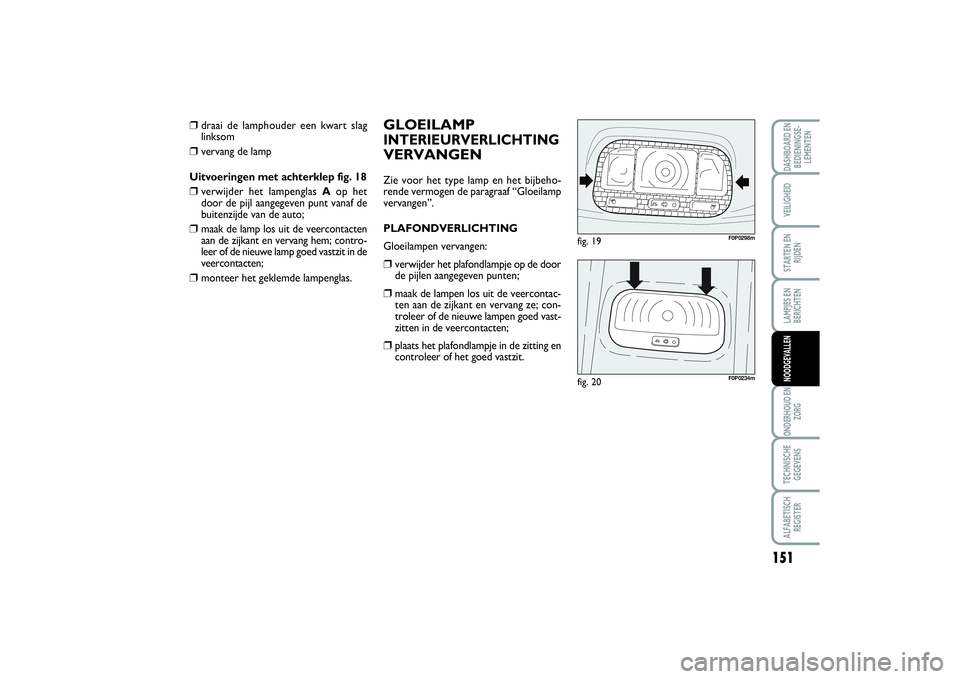

GLOEILAMPINTERIEURVERLICHTINGVERVANGENZie voor het type lamp en het bijbeho-
rende vermogen de paragraaf “Gloeilamp
vervangen”.
PLAFONDVERLICHTING
Gloeilampen vervangen:❒
verwijder het plafondlampje op de door
de pijlen aangegeven punten;
❒
maak de lampen los uit de veercontac-
ten aan de zijkant en vervang ze; con-
troleer of de nieuwe lampen goed vast-
zitten in de veercontacten;
❒
plaats het plafondlampje in de zitting en
controleer of het goed vastzit.
fig. 19
F0P0298m
fig. 20
F0P0234m
❒
draai de lamphouder een kwart slag
linksom
❒
vervang de lamp
Uitvoeringen met achterklep fig. 18
❒
verwijder het lampenglas Aop het
door de pijl aangegeven punt vanaf de
buitenzijde van de auto;
❒
maak de lamp los uit de veercontacten
aan de zijkant en vervang hem; contro-
leer of de nieuwe lamp goed vastzit in de
veercontacten;
❒
monteer het geklemde lampenglas.
139-158 SCUDO LUM NL 07/03/14 08.57 Pagina 151

152LAMPJES EN
BERICHTENONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEIDSTARTEN EN
RIJDENNOODGEVALLEN

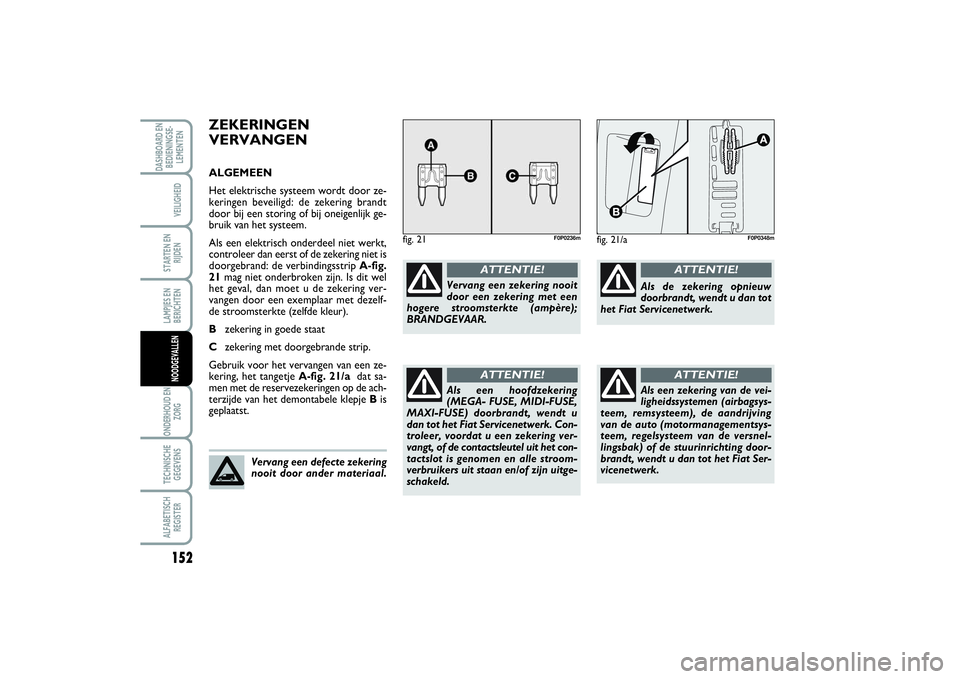

ZEKERINGEN
VERVANGENALGEMEEN
Het elektrische systeem wordt door ze-
keringen beveiligd: de zekering brandt
door bij een storing of bij oneigenlijk ge-
bruik van het systeem.
Als een elektrisch onderdeel niet werkt,
controleer dan eerst of de zekering niet is
doorgebrand: de verbindingsstrip A-fig.
21mag niet onderbroken zijn. Is dit wel
het geval, dan moet u de zekering ver-
vangen door een exemplaar met dezelf-
de stroomsterkte (zelfde kleur).
Bzekering in goede staat
Czekering met doorgebrande strip.
Gebruik voor het vervangen van een ze-
kering, het tangetje A-fig. 21/a dat sa-
men met de reservezekeringen op de ach-
terzijde van het demontabele klepje Bis
geplaatst.
fig. 21
F0P0236m
Vervang een zekering nooit
door een zekering met een
hogere stroomsterkte (ampère);
BRANDGEVAAR.
ATTENTIE!
Vervang een defecte zekering
nooit door ander materiaal.
Als een hoofdzekering
(MEGA- FUSE, MIDI-FUSE,
MAXI-FUSE) doorbrandt, wendt u
dan tot het Fiat Servicenetwerk. Con-
troleer, voordat u een zekering ver-
vangt, of de contactsleutel uit het con-
tactslot is genomen en alle stroom-
verbruikers uit staan en/of zijn uitge-
schakeld.
ATTENTIE!
Als een zekering van de vei-
ligheidssystemen (airbagsys-
teem, remsysteem), de aandrijving
van de auto (motormanagementsys-
teem, regelsysteem van de versnel-
lingsbak) of de stuurinrichting door-
brandt, wendt u dan tot het Fiat Ser-
vicenetwerk.
ATTENTIE!
Als de zekering opnieuw
doorbrandt, wendt u dan tot
het Fiat Servicenetwerk.
ATTENTIE!
fig. 21/a
F0P0348m
139-158 SCUDO LUM NL 07/03/14 08.57 Pagina 152

153
LAMPJES EN
BERICHTENONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTENVEILIGHEIDSTARTEN EN
RIJDENNOODGEVALLEN
fig. 22
F0P0299m
F1
F2
F4
F5
F6
F7
F8
F9
F10
F11
F12
F13
F14
F15
F16
F1715
–
10
30
30
5
20
10
30
15
15
5
15
30
–
40/10
Zekeringenkast op dashboard aan passagierszijdeVERBRUIKERS ZEKERING AMPÈRAGEAchterruitwisserVrij
Koplampverstelling, diagnosestekker, ESC-regeleenheid,ventilatie, additiefpomp roetfilter, stuurhoeksensorElektrische spiegel, ruitbediening passagierszijdeVoeding ruitbediening voorPlafondverlichting, verlichting dashboardkastje
Multifunctioneel display, sirene diefstalalarm, autoradio,
CD-Changer, Autotelefoon, optionalregeleenheid aanhangerbeveiligingsregeleenheid carrosserieAansteker, stekkerdoos laadruimte
Elektronisch geregelde luchtvering achter, start-/contactslot, instrumentenpaneelDiagnosestekker, regeleenheid diefstalalarmHandsfreeset, regeleenheid airbagRegeleenheid motor, regeleenheid aanhanger
Regensensor, automatische klimaatregeling,
instrumentenpaneel, achterste aanjager in interieur (combi-uitvoering)Portierver-/ontgrendelingVrijVerwarming achterruit en buitenspiegels
❒
Kantel het opbergvak en trek het met
kracht los om de zekeringen te bereiken.
139-158 SCUDO LUM NL 07/03/14 08.57 Pagina 153

154LAMPJES EN
BERICHTENONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEIDSTARTEN EN
RIJDENNOODGEVALLEN
fig. 23
F0P0239m
F1
F2
F3
F4
F5
F6
F8
F9
F10
F11
F12
F13
F1420
15
10
20
15
10
20
10
30
40
30
40
30

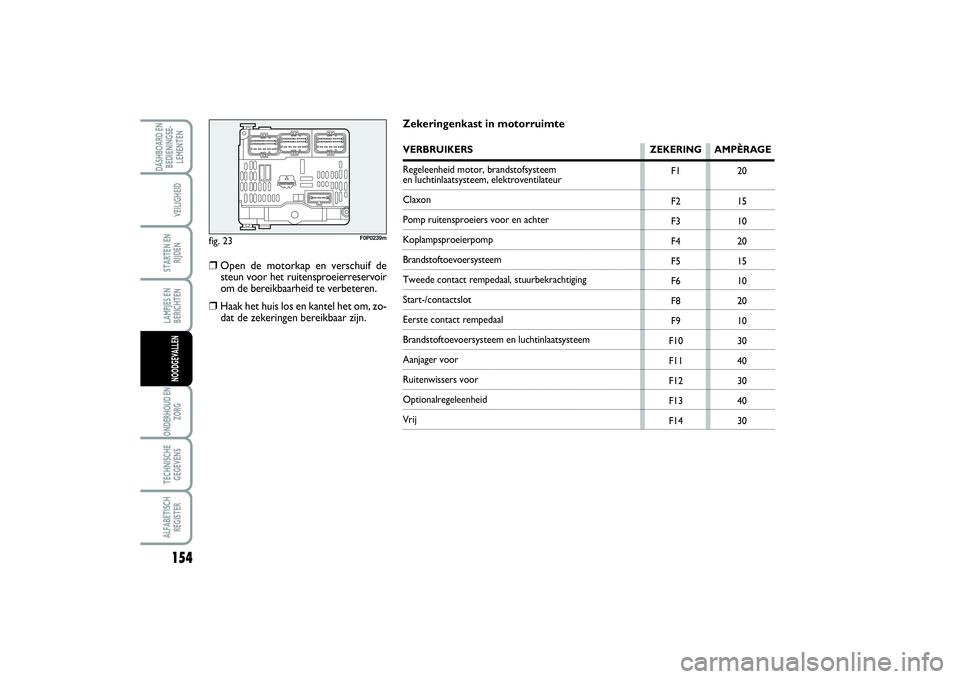

Zekeringenkast in motorruimteVERBRUIKERS ZEKERING AMPÈRAGE
Regeleenheid motor, brandstofsysteem en luchtinlaatsysteem, elektroventilateurClaxonPomp ruitensproeiers voor en achterKoplampsproeierpompBrandstoftoevoersysteemTweede contact rempedaal, stuurbekrachtigingStart-/contactslotEerste contact rempedaalBrandstoftoevoersysteem en luchtinlaatsysteemAanjager voorRuitenwissers voorOptionalregeleenheidVrij
❒
Open de motorkap en verschuif de
steun voor het ruitensproeierreservoir
om de bereikbaarheid te verbeteren.
❒
Haak het huis los en kantel het om, zo-
dat de zekeringen bereikbaar zijn.
139-158 SCUDO LUM NL 07/03/14 08.57 Pagina 154

155
LAMPJES EN
BERICHTENONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTENVEILIGHEIDSTARTEN EN
RIJDENNOODGEVALLEN
fig. 24
F1
F2
F3
F1 F4 F3 F4 F5
F0P0241m
F1
F2
F3
F4
F36
F37
F38
F39
F4030
–
40/50
–
15
10
20
–
5

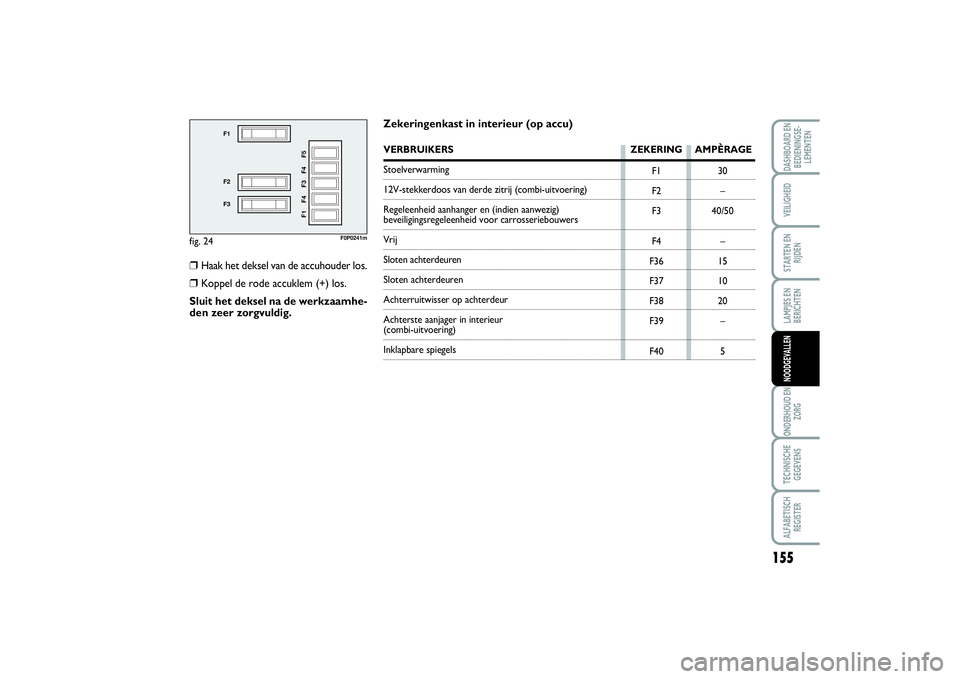

Zekeringenkast in interieur (op accu)VERBRUIKERS ZEKERING AMPÈRAGEStoelverwarming12V-stekkerdoos van derde zitrij (combi-uitvoering)
Regeleenheid aanhanger en (indien aanwezig)beveiligingsregeleenheid voor carrosseriebouwersVrijSloten achterdeurenSloten achterdeurenAchterruitwisser op achterdeur
Achterste aanjager in interieur (combi-uitvoering)Inklapbare spiegels
❒
Haak het deksel van de accuhouder los.
❒
Koppel de rode accuklem (+) los.
Sluit het deksel na de werkzaamhe-
den zeer zorgvuldig.
139-158 SCUDO LUM NL 07/03/14 08.57 Pagina 155

156LAMPJES EN
BERICHTENONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEIDSTARTEN EN
RIJDENNOODGEVALLEN
fig. 25
F1
F2
F3
F4
F5
F0P0246m
F1
F2
F3
F4
F515
15
15
15
40

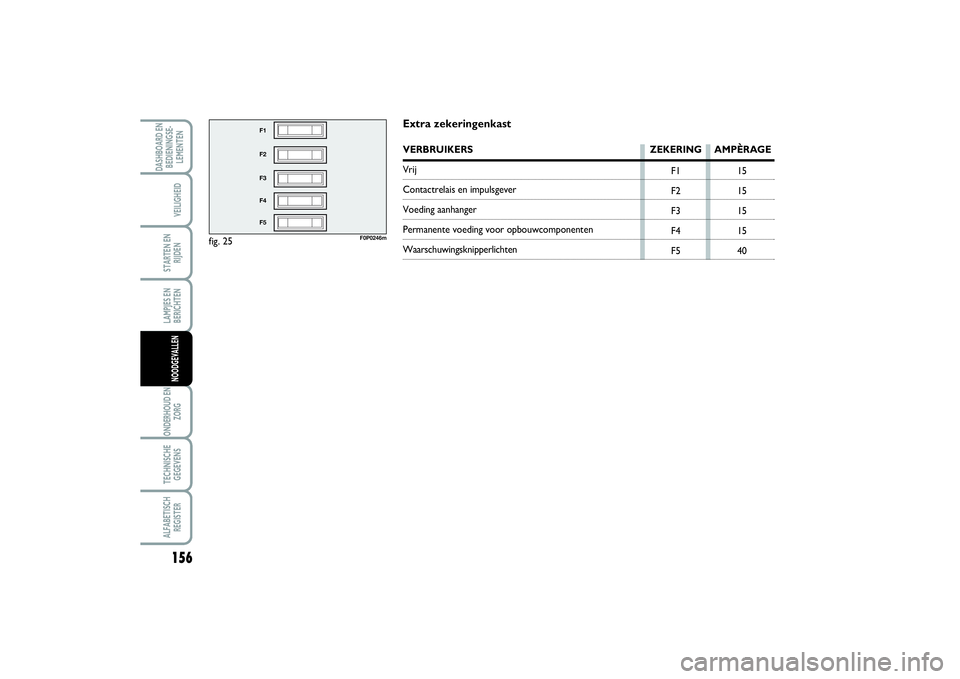

Extra zekeringenkastVERBRUIKERS ZEKERING AMPÈRAGEVrijContactrelais en impulsgeverVoeding aanhangerPermanente voeding voor opbouwcomponentenWaarschuwingsknipperlichten
139-158 SCUDO LUM NL 07/03/14 08.57 Pagina 156
