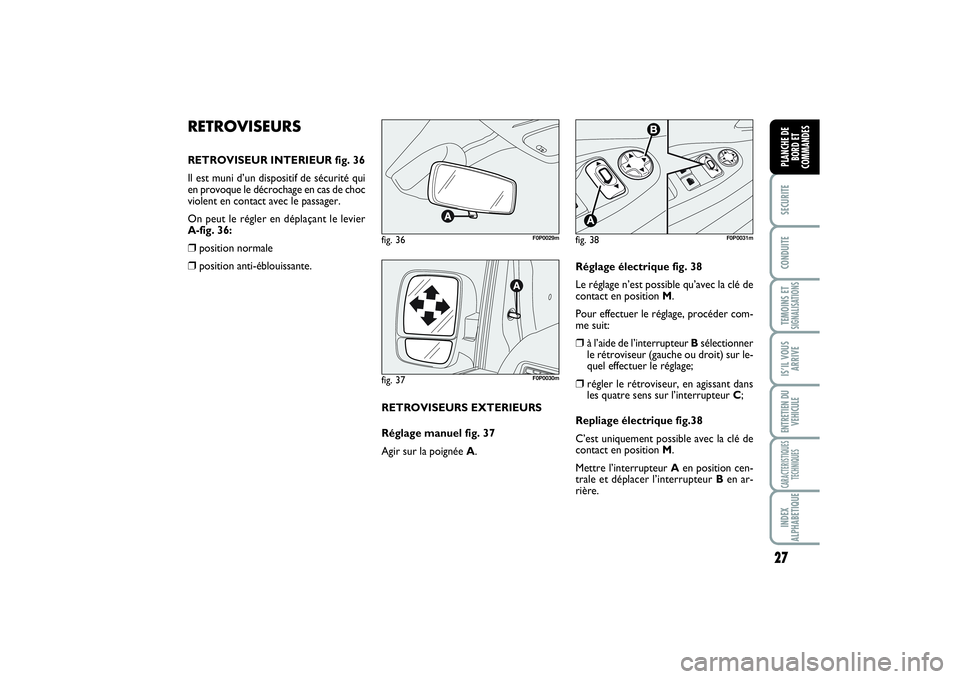

RETROVISEURSRETROVISEUR INTERIEUR fig. 36
Il est muni d’un dispositif de sécurité qui
en provoque le décrochage en cas de choc
violent en contact avec le passager.
On peut le régler en déplaçant le levier
A-fig. 36:❒
position normale
❒
position anti-éblouissante.
RETROVISEURS EXTERIEURS
Réglage manuel fig. 37
Agir sur la poignée A.Réglage électrique fig. 38
Le réglage n’est possible qu’avec la clé de
contact en position M.
Pour effectuer le réglage, procéder com-
me suit:
❒
à l’aide de l’interrupteur Bsélectionner
le rétroviseur (gauche ou droit) sur le-
quel effectuer le réglage;
❒
régler le rétroviseur, en agissant dans
les quatre sens sur l’interrupteur C;
Repliage électrique fig.38
C’est uniquement possible avec la clé de
contact en position M.
Mettre l’interrupteur Aen position cen-
trale et déplacer l’interrupteur B en ar-
rière.
fig. 36
F0P0029m
fig. 37
F0P0030m
fig. 38
F0P0031m
020-082 SCUDO LUM F 19/11/13 08.23 Pagina 27
Page 32 of 227
28SECURITECONDUITETEMOINS ETSIGNALISATIONSS’IL VOUS
ARRIVEENTRETIEN DU
VEHICULECARACTERISTIQUES
TECHNIQUESINDEX
ALPHABETIQUEPLANCHE DE
BORD ET
COMMANDES

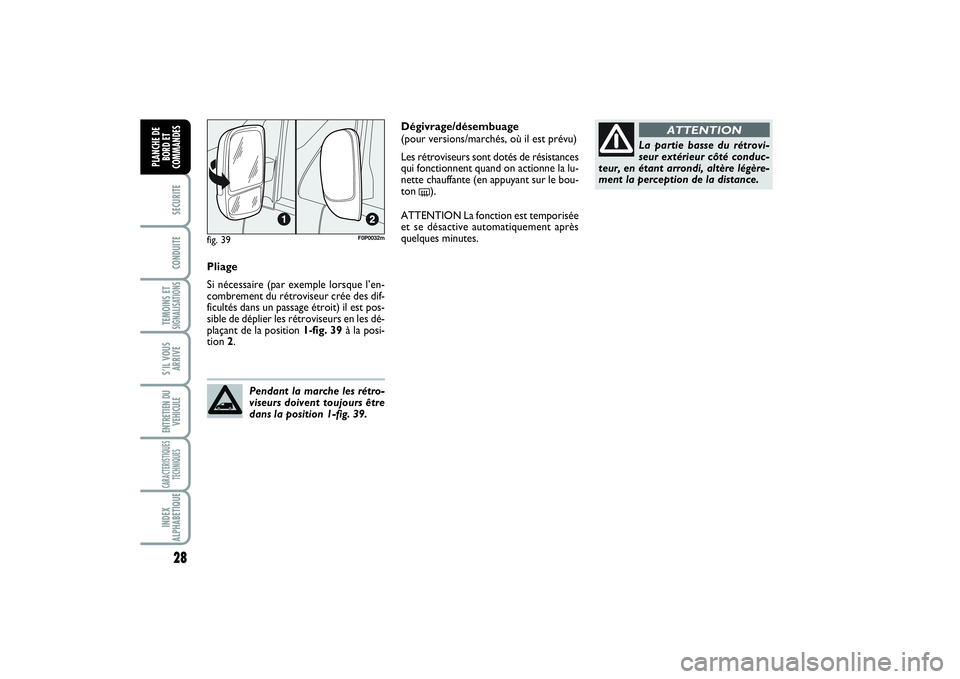

Pliage
Si nécessaire (par exemple lorsque l’en-
combrement du rétroviseur crée des dif-
ficultés dans un passage étroit) il est pos-
sible de déplier les rétroviseurs en les dé-
plaçant de la position 1-fig. 39à la posi-
tion 2.
Pendant la marche les rétro-
viseurs doivent toujours être
dans la position 1-fig. 39.
La partie basse du rétrovi-
seur extérieur côté conduc-
teur, en étant arrondi, altère légère-
ment la perception de la distance.
ATTENTION
Dégivrage/désembuage
(pour versions/marchés, où il est prévu)
Les rétroviseurs sont dotés de résistances
qui fonctionnent quand on actionne la lu-
nette chauffante (en appuyant sur le bou-
ton
(
).
ATTENTION La fonction est temporisée
et se désactive automatiquement après
quelques minutes.
fig. 39
F0P0032m
020-082 SCUDO LUM F 19/11/13 08.23 Pagina 28
Page 33 of 227
29
SECURITECONDUITETEMOINS ETSIGNALISATIONSIS’IL VOUS
ARRIVEENTRETIEN DU
VEHICULECARACTERISTIQUES
TECHNIQUESINDEX
ALPHABETIQUEPLANCHE DE
BORD ET
COMMANDES

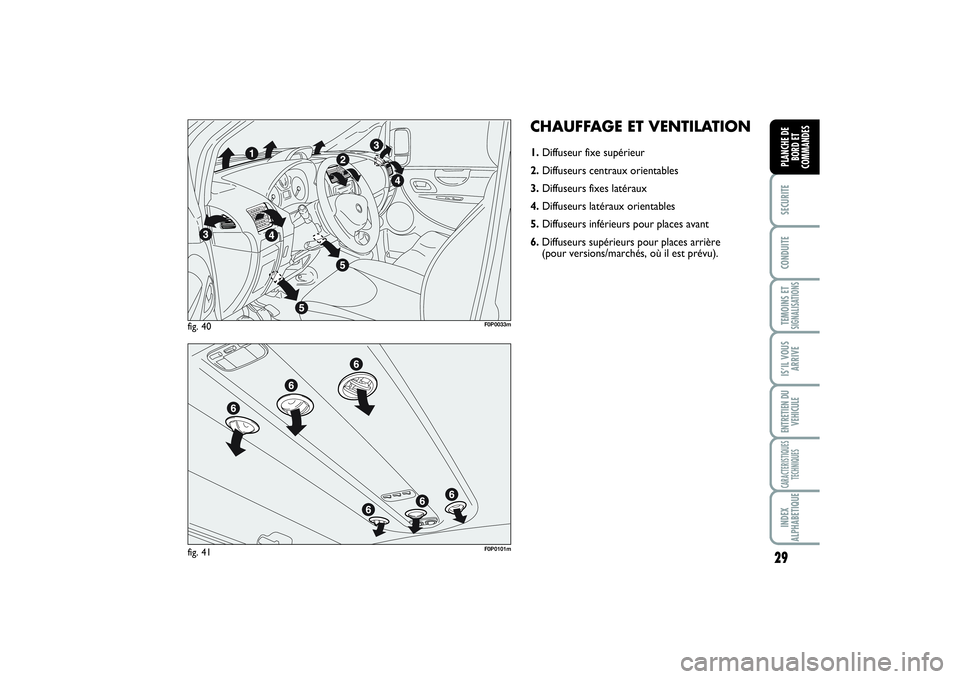

CHAUFFAGE ET VENTILATION1.Diffuseur fixe supérieur
2.Diffuseurs centraux orientables
3.Diffuseurs fixes latéraux
4.Diffuseurs latéraux orientables
5. Diffuseurs inférieurs pour places avant
6.Diffuseurs supérieurs pour places arrière
(pour versions/marchés, où il est prévu).
fig. 40
F0P0033m
fig. 41
F0P0101m
020-082 SCUDO LUM F 19/11/13 08.23 Pagina 29
Page 34 of 227
30SECURITECONDUITETEMOINS ETSIGNALISATIONSS’IL VOUS
ARRIVEENTRETIEN DU
VEHICULECARACTERISTIQUES
TECHNIQUESINDEX
ALPHABETIQUEPLANCHE DE
BORD ET
COMMANDES
Pour utiliser les diffuseurs Bet C, agir sur
le dispositif correspondant pour les pou-
voir orienter dans la position souhaitée.
COMMANDES fig. 44
Manette A pour la distribution
de l’airμ
pour avoir l’air aux bouches centrales
et latérales;
∑
pour envoyer l’air aux pieds et avoir
une température légèrement plus bas-
se aux bouches de la planche, dans des
conditions de température moyenne;
∂
pour chauffage avec température ex-
térieure rigide: pour avoir le débit
maximum d’air sur la zone pieds;
∏
pour chauffer les pieds et simultané-
ment désembuer le pare-brise;
-
pour désembuer de façon rapide le pa-
re-brise.
fig. 44
F0P0036m
fig. 42
F0P0034m
fig. 43
F0P0035m

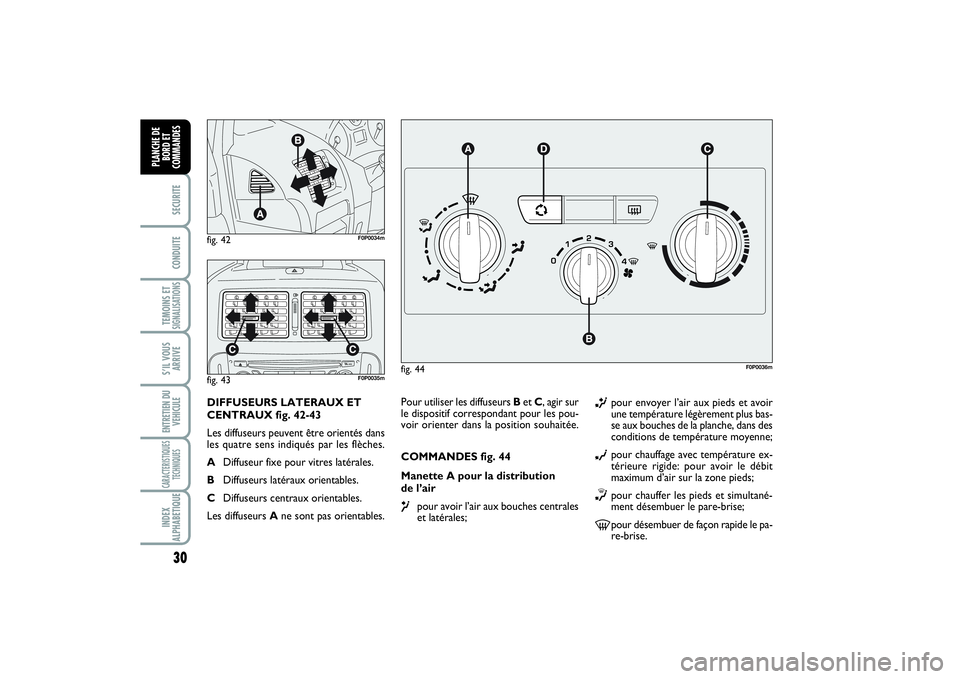

DIFFUSEURS LATERAUX ET
CENTRAUX fig. 42-43
Les diffuseurs peuvent être orientés dans
les quatre sens indiqués par les flèches.
ADiffuseur fixe pour vitres latérales.
BDiffuseurs latéraux orientables.
CDiffuseurs centraux orientables.
Les diffuseurs Ane sont pas orientables.
020-082 SCUDO LUM F 19/11/13 08.23 Pagina 30
Page 35 of 227
31
SECURITECONDUITETEMOINS ETSIGNALISATIONSIS’IL VOUS
ARRIVEENTRETIEN DU
VEHICULECARACTERISTIQUES
TECHNIQUESINDEX
ALPHABETIQUEPLANCHE DE
BORD ET
COMMANDES

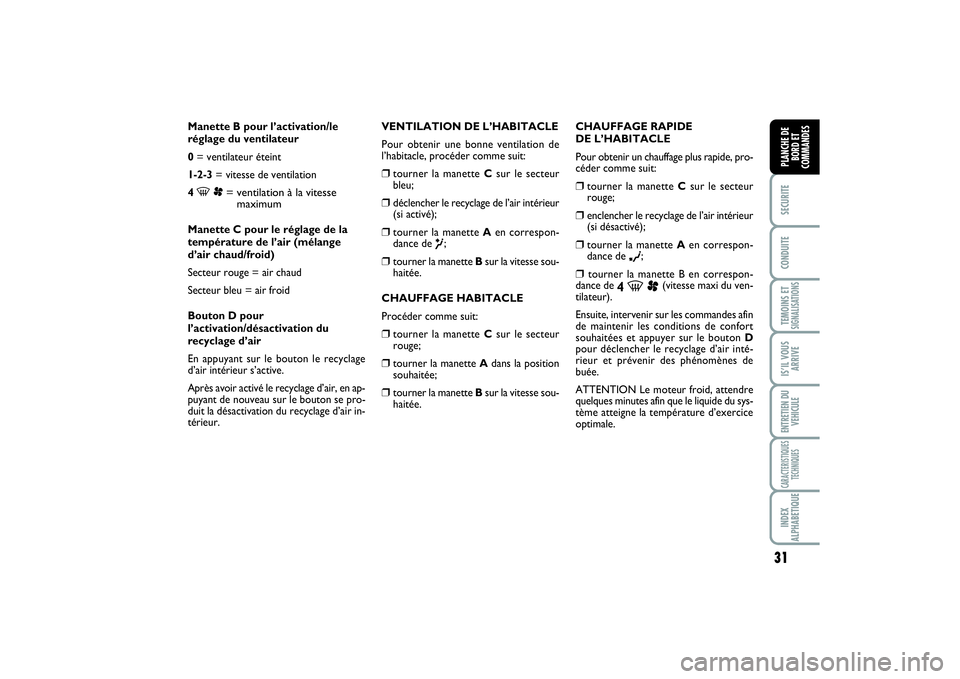

Manette B pour l’activation/le
réglage du ventilateur
0= ventilateur éteint
1-2-3= vitesse de ventilation
4 -p= ventilation à la vitesse
maximumManette C pour le réglage de la
température de l’air (mélange
d’air chaud/froid)
Secteur rouge = air chaud
Secteur bleu = air froid
Bouton D pour
l’activation/désactivation du
recyclage d’air
En appuyant sur le bouton le recyclage
d’air intérieur s’active.
Après avoir activé le recyclage d’air, en ap-
puyant de nouveau sur le bouton se pro-
duit la désactivation du recyclage d’air in-
térieur.CHAUFFAGE RAPIDE
DE L’HABITACLE
Pour obtenir un chauffage plus rapide, pro-
céder comme suit:
❒
tourner la manette Csur le secteur
rouge;
❒
enclencher le recyclage de l’air intérieur
(si désactivé);
❒
tourner la manette Aen correspon-
dance de
∂
;
❒
tourner la manette B en correspon-
dance de
4 -p
(vitesse maxi du ven-
tilateur).
Ensuite, intervenir sur les commandes afin
de maintenir les conditions de confort
souhaitées et appuyer sur le bouton D
pour déclencher le recyclage d’air inté-
rieur et prévenir des phénomènes de
buée.
ATTENTION Le moteur froid, attendre
quelques minutes afin que le liquide du sys-
tème atteigne la température d’exercice
optimale. VENTILATION DE L’HABITACLE
Pour obtenir une bonne ventilation de
l’habitacle, procéder comme suit:
❒
tourner la manette Csur le secteur
bleu;
❒
déclencher le recyclage de l’air intérieur
(si activé);
❒
tourner la manette Aen correspon-
dance de
μ;
❒
tourner la manette Bsur la vitesse sou-
haitée.

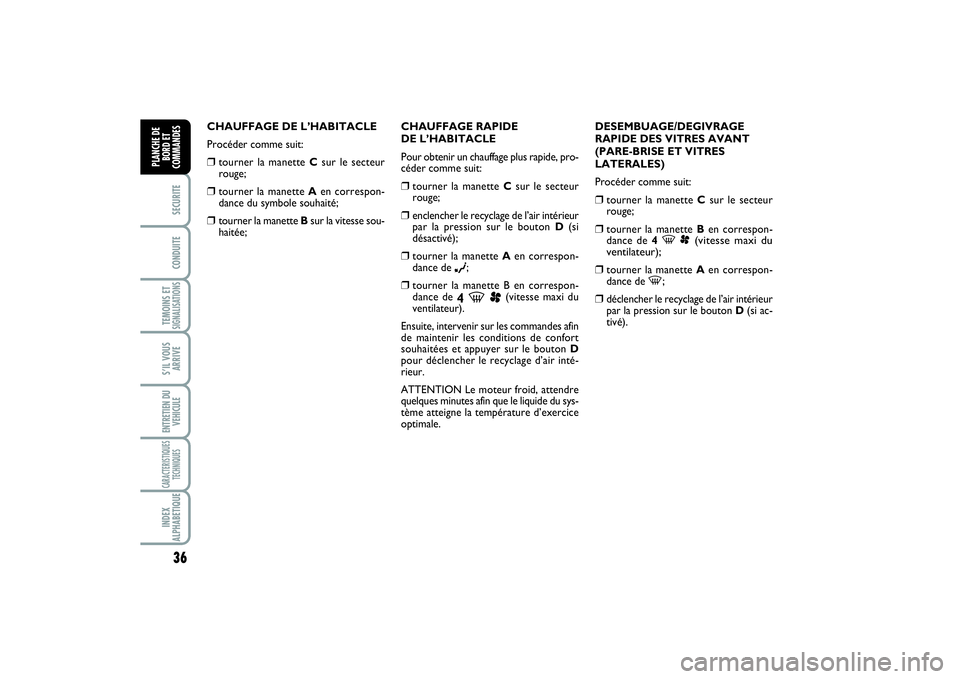

CHAUFFAGE HABITACLE
Procéder comme suit:
❒
tourner la manette Csur le secteur
rouge;
❒
tourner la manette Adans la position
souhaitée;
❒
tourner la manette Bsur la vitesse sou-
haitée.
020-082 SCUDO LUM F 19/11/13 08.23 Pagina 31
Page 36 of 227
32SECURITECONDUITETEMOINS ETSIGNALISATIONSS’IL VOUS
ARRIVEENTRETIEN DU
VEHICULECARACTERISTIQUES
TECHNIQUESINDEX
ALPHABETIQUEPLANCHE DE
BORD ET
COMMANDES

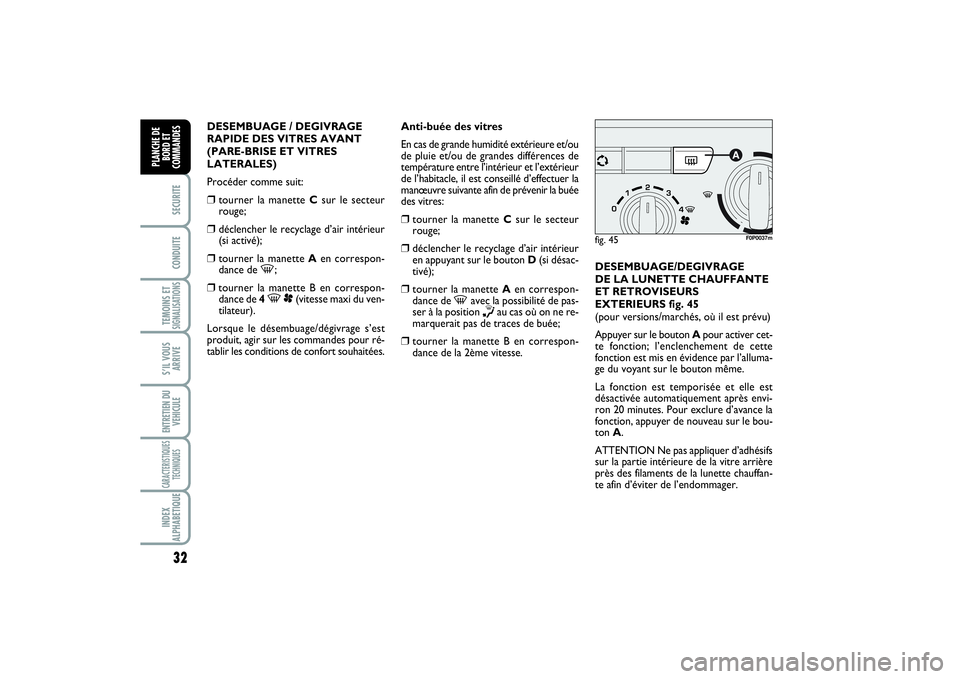

DESEMBUAGE / DEGIVRAGE
RAPIDE DES VITRES AVANT
(PARE-BRISE ET VITRES
LATERALES)
Procéder comme suit:❒
tourner la manette Csur le secteur
rouge;
❒
déclencher le recyclage d’air intérieur
(si activé);
❒
tourner la manette Aen correspon-
dance de
-
;
❒
tourner la manette B en correspon-
dance de 4
-p
(vitesse maxi du ven-
tilateur).
Lorsque le désembuage/dégivrage s’est
produit, agir sur les commandes pour ré-
tablir les conditions de confort souhaitées.Anti-buée des vitres
En cas de grande humidité extérieure et/ou
de pluie et/ou de grandes différences de
température entre l’intérieur et l’extérieur
de l’habitacle, il est conseillé d’effectuer la
manœuvre suivante afin de prévenir la buée
des vitres:
❒
tourner la manette Csur le secteur
rouge;
❒
déclencher le recyclage d’air intérieur
en appuyant sur le bouton D(si désac-
tivé);
❒
tourner la manette Aen correspon-
dance de
-
avec la possibilité de pas-
ser à la position
∏
au cas où on ne re-
marquerait pas de traces de buée;
❒
tourner la manette B en correspon-
dance de la 2ème vitesse.DESEMBUAGE/DEGIVRAGE
DE LA LUNETTE CHAUFFANTE
ET RETROVISEURS
EXTERIEURS fig. 45
(pour versions/marchés, où il est prévu)
Appuyer sur le bouton Apour activer cet-
te fonction; l’enclenchement de cette
fonction est mis en évidence par l’alluma-
ge du voyant sur le bouton même.
La fonction est temporisée et elle est
désactivée automatiquement après envi-
ron 20 minutes. Pour exclure d’avance la
fonction, appuyer de nouveau sur le bou-
ton A.
ATTENTION Ne pas appliquer d’adhésifs
sur la partie intérieure de la vitre arrière
près des filaments de la lunette chauffan-
te afin d’éviter de l’endommager.
fig. 45
F0P0037m
020-082 SCUDO LUM F 19/11/13 08.23 Pagina 32
Page 37 of 227
33
SECURITECONDUITETEMOINS ETSIGNALISATIONSIS’IL VOUS
ARRIVEENTRETIEN DU
VEHICULECARACTERISTIQUES
TECHNIQUESINDEX
ALPHABETIQUEPLANCHE DE
BORD ET
COMMANDES

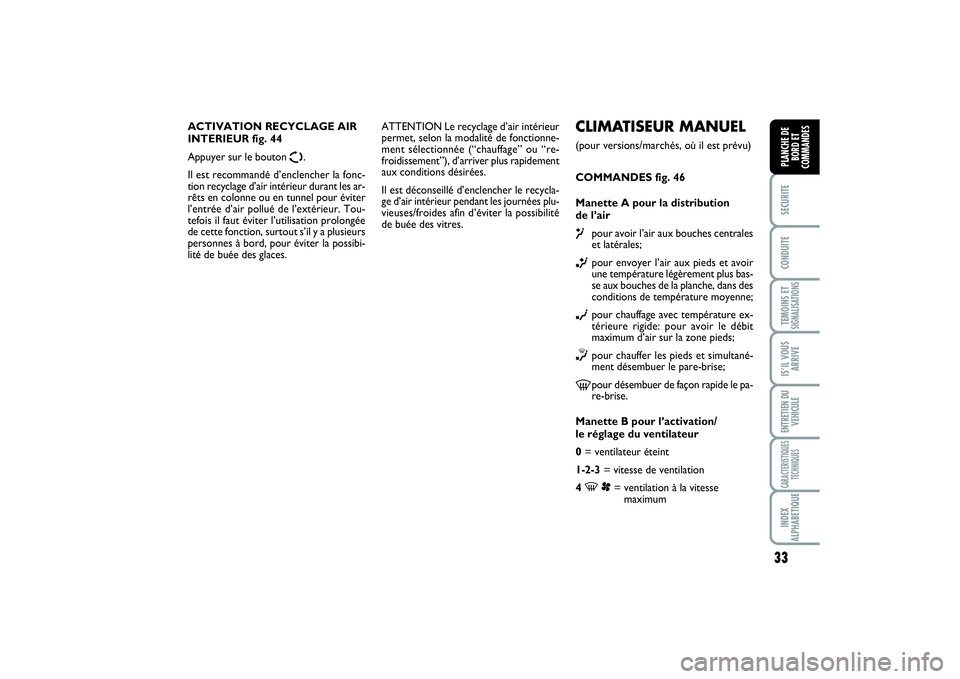

CLIMATISEUR MANUEL(pour versions/marchés, où il est prévu)
COMMANDES fig. 46
Manette A pour la distribution
de l’air μ
pour avoir l’air aux bouches centrales
et latérales;
∑
pour envoyer l’air aux pieds et avoir
une température légèrement plus bas-
se aux bouches de la planche, dans des
conditions de température moyenne;
∂
pour chauffage avec température ex-
térieure rigide: pour avoir le débit
maximum d’air sur la zone pieds;
∏
pour chauffer les pieds et simultané-
ment désembuer le pare-brise;
-
pour désembuer de façon rapide le pa-
re-brise.
Manette B pour l’activation/
le réglage du ventilateur
0= ventilateur éteint
1-2-3= vitesse de ventilation
4 -p
= ventilation à la vitesse
maximum ACTIVATION RECYCLAGE AIR
INTERIEUR fig. 44
Appuyer sur le bouton
Ω
.
Il est recommandé d’enclencher la fonc-
tion recyclage d’air intérieur durant les ar-
rêts en colonne ou en tunnel pour éviter
l’entrée d’air pollué de l’extérieur. Tou-
tefois il faut éviter l’utilisation prolongée
de cette fonction, surtout s’il y a plusieurs
personnes à bord, pour éviter la possibi-
lité de buée des glaces.ATTENTION Le recyclage d’air intérieur
permet, selon la modalité de fonctionne-
ment sélectionnée (“chauffage” ou “re-
froidissement”), d’arriver plus rapidement
aux conditions désirées.
Il est déconseillé d’enclencher le recycla-
ge d’air intérieur pendant les journées plu-
vieuses/froides afin d’éviter la possibilité
de buée des vitres.
020-082 SCUDO LUM F 19/11/13 08.23 Pagina 33
Page 38 of 227
34SECURITECONDUITETEMOINS ETSIGNALISATIONSS’IL VOUS
ARRIVEENTRETIEN DU
VEHICULECARACTERISTIQUES
TECHNIQUESINDEX
ALPHABETIQUEPLANCHE DE
BORD ET
COMMANDES
Manette C pour le réglage de la
température de l’air (mélange
d’air chaud/froid)
Secteur rouge = air chaud
Secteur bleu = air froidBouton E pour activation/
désactivation climatiseur
En appuyant sur le bouton (voyant sur le
bouton allumé) se produit l’activation du
climatiseur.
En appuyant de nouveau sur le bouton
(voyant sur le bouton éteint) se produit la
désactivation du climatiseur.fig. 46
F0P0038m
Bouton D pour activation/
désactivation recyclage air
En appuyant sur le bouton le recyclage
d’air intérieur s’active.
Après avoir activé le recyclage d’air, en ap-
puyant de nouveau sur le bouton la fonc-
tion se désactive.
020-082 SCUDO LUM F 19/11/13 08.23 Pagina 34
Page 39 of 227
35
SECURITECONDUITETEMOINS ETSIGNALISATIONSIS’IL VOUS
ARRIVEENTRETIEN DU
VEHICULECARACTERISTIQUES
TECHNIQUESINDEX
ALPHABETIQUEPLANCHE DE
BORD ET
COMMANDES

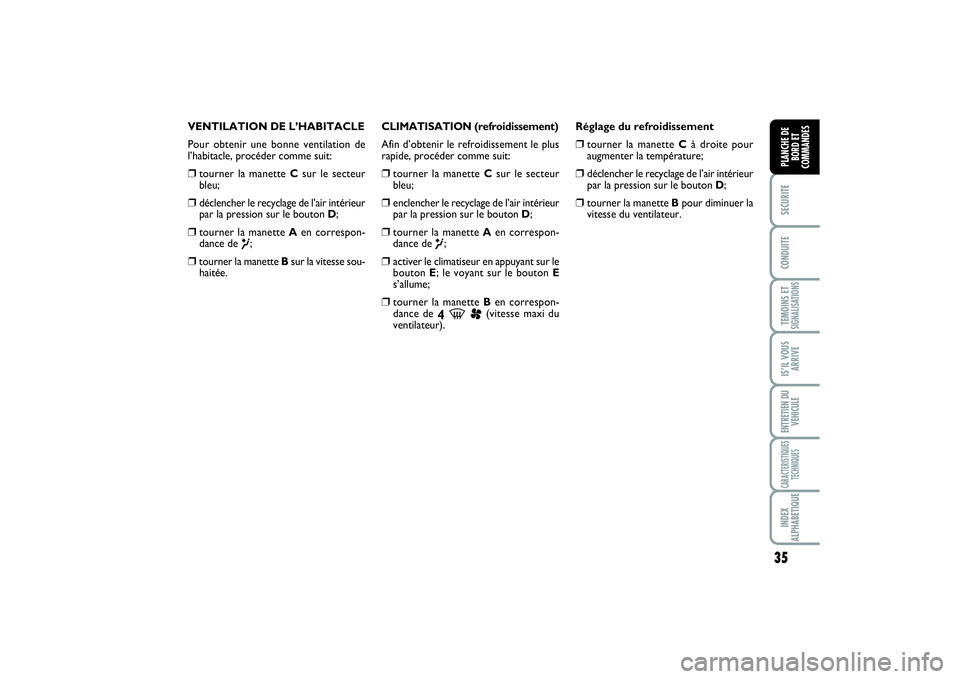

VENTILATION DE L’HABITACLE
Pour obtenir une bonne ventilation de
l’habitacle, procéder comme suit:❒
tourner la manette Csur le secteur
bleu;
❒
déclencher le recyclage de l’air intérieur
par la pression sur le bouton D;
❒
tourner la manette Aen correspon-
dance de
μ;
❒
tourner la manette Bsur la vitesse sou-
haitée.CLIMATISATION (refroidissement)
Afin d’obtenir le refroidissement le plus
rapide, procéder comme suit:
❒
tourner la manette Csur le secteur
bleu;
❒
enclencher le recyclage de l’air intérieur
par la pression sur le bouton D;
❒
tourner la manette Aen correspon-
dance de
μ;
❒
activer le climatiseur en appuyant sur le
bouton E; le voyant sur le bouton E
s’allume;
❒
tourner la manette Ben correspon-
dance de
4
-p
(vitesse maxi du
ventilateur).Réglage du refroidissement
❒
tourner la manette Cà droite pour
augmenter la température;
❒
déclencher le recyclage de l’air intérieur
par la pression sur le bouton D;
❒
tourner la manette Bpour diminuer la
vitesse du ventilateur.
020-082 SCUDO LUM F 19/11/13 08.23 Pagina 35
Page 40 of 227
36SECURITECONDUITETEMOINS ETSIGNALISATIONSS’IL VOUS
ARRIVEENTRETIEN DU
VEHICULECARACTERISTIQUES
TECHNIQUESINDEX
ALPHABETIQUEPLANCHE DE
BORD ET
COMMANDES
CHAUFFAGE DE L’HABITACLE
Procéder comme suit:❒
tourner la manette Csur le secteur
rouge;
❒
tourner la manette Aen correspon-
dance du symbole souhaité;
❒
tourner la manette Bsur la vitesse sou-
haitée;CHAUFFAGE RAPIDE
DE L’HABITACLE
Pour obtenir un chauffage plus rapide, pro-
céder comme suit:
❒
tourner la manette Csur le secteur
rouge;
❒
enclencher le recyclage de l’air intérieur
par la pression sur le bouton D (si
désactivé);
❒
tourner la manette Aen correspon-
dance de
∂
;
❒
tourner la manette B en correspon-
dance de
4
-p
(vitesse maxi du
ventilateur).
Ensuite, intervenir sur les commandes afin
de maintenir les conditions de confort
souhaitées et appuyer sur le bouton D
pour déclencher le recyclage d’air inté-
rieur.
ATTENTION Le moteur froid, attendre
quelques minutes afin que le liquide du sys-
tème atteigne la température d’exercice
optimale.DESEMBUAGE/DEGIVRAGE
RAPIDE DES VITRES AVANT
(PARE-BRISE ET VITRES
LATERALES)
Procéder comme suit:
❒
tourner la manette Csur le secteur
rouge;
❒
tourner la manette Ben correspon-
dance de 4
-p(vitesse maxi du
ventilateur);
❒
tourner la manette Aen correspon-
dance de
-;
❒
déclencher le recyclage de l’air intérieur
par la pression sur le bouton D(si ac-
tivé).
020-082 SCUDO LUM F 19/11/13 08.23 Pagina 36
