FIAT SCUDO 2014 Notice d'entretien (in French)

17
SECURITECONDUITETEMOINS ETSIGNALISATIONSIS’IL VOUS
ARRIVEENTRETIEN DU
VEHICULECARACTERISTIQUES
TECHNIQUESINDEX
ALPHABETIQUEPLANCHE DE
BORD ET
COMMANDES
❒
en tournant le bouton à droite, on peut
sélectionner le mode souhaité;
❒
en tournant la bouton à gauche, le ré-
glage de la montre se termine.
Après environ 30 secondes sans d’autres
réglages, l’affichage visualise l’heure ac-
tuelle selon les sélections effectuées.
Réglage de la montre par l’affichage
sur la console centrale
Dans certaines versions, on prévoit une
console centrale dotée d’affichage où l’on
visualise l’heure. Pour modifier l’horaire,
consulter l’ordinateur de bord au para-
graphe “Réglage de la date et de l’heure”.

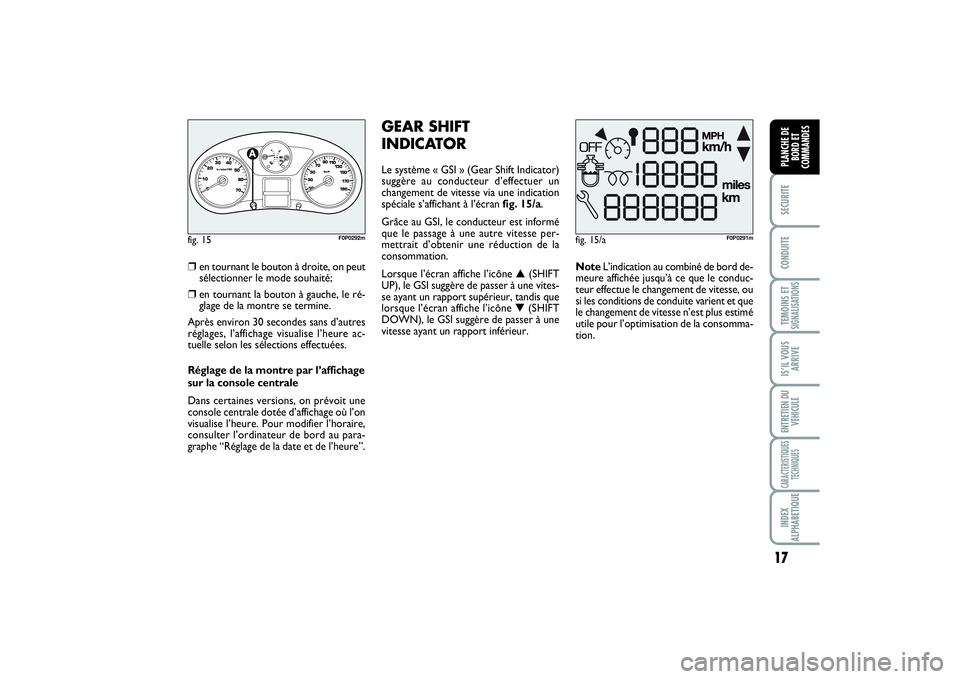

GEAR SHIFT
INDICATORLe système « GSI » (Gear Shift Indicator)
suggère au conducteur d’effectuer un
changement de vitesse via une indication
spéciale s’affichant à l’écran fig. 15/a.
Grâce au GSI, le conducteur est informé
que le passage à une autre vitesse per-
mettrait d’obtenir une réduction de la
consommation.
Lorsque l’écran affiche l’icône ▲(SHIFT
UP), le GSI suggère de passer à une vites-
se ayant un rapport supérieur, tandis que
lorsque l’écran affiche l’icône ▼(SHIFT
DOWN), le GSI suggère de passer à une
vitesse ayant un rapport inférieur.NoteL’indication au combiné de bord de-
meure affichée jusqu’à ce que le conduc-
teur effectue le changement de vitesse, ou
si les conditions de conduite varient et que
le changement de vitesse n’est plus estimé
utile pour l’optimisation de la consomma-
tion.
fig. 15/a
F0P0291m
fig. 15
1/2
F0P0292m
001-019 SCUDO LUM F 19/11/13 08.21 Pagina 17

Lorsque le moteur est en
marche, la clé d’entretien res-
te allumée jusqu’à ce que
l’entretien ait été effectué. Echéance d’entretien dépassée.
Après avoir tourné la clé de
contact en position M, pen-
dant quelques secondes la clé
d’entretien clignote et le
nombre de kilomètres par-
courus après l’échéance de l’entretien est
affiché.
Le kilométrage qui reste à
parcourir peut être pondéré
par le facteur temps en fonc-
tion des habitudes de condui-
te du conducteur.
18SECURITECONDUITETEMOINS ETSIGNALISATIONSS’IL VOUS
ARRIVEENTRETIEN DU
VEHICULECARACTERISTIQUES
TECHNIQUESINDEX
ALPHABETIQUEPLANCHE DE
BORD ET
COMMANDES

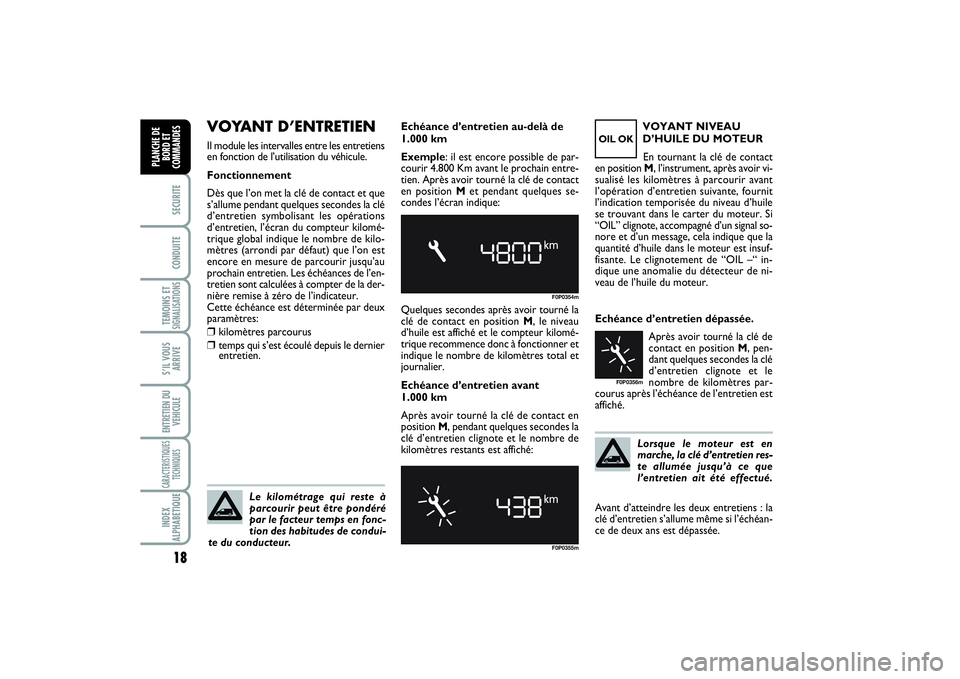

VOYANT D’ENTRETIENIl module les intervalles entre les entretiens
en fonction de l’utilisation du véhicule.
Fonctionnement
Dès que l’on met la clé de contact et que
s’allume pendant quelques secondes la clé
d’entretien symbolisant les opérations
d’entretien, l’écran du compteur kilomé-
trique global indique le nombre de kilo-
mètres (arrondi par défaut) que l’on est
encore en mesure de parcourir jusqu’au
prochain entretien. Les échéances de l’en-
tretien sont calculées à compter de la der-
nière remise à zéro de l’indicateur.
Cette échéance est déterminée par deux
paramètres:❒
kilomètres parcourus
❒
temps qui s’est écoulé depuis le dernier
entretien.
F0P0354mF0P0355m
OIL OK
F0P0356m
Echéance d’entretien au-delà de
1.000 km
Exemple: il est encore possible de par-
courir 4.800 Km avant le prochain entre-
tien. Après avoir tourné la clé de contact
en position Met pendant quelques se-
condes l’écran indique:
Quelques secondes après avoir tourné la
clé de contact en position M, le niveau
d’huile est affiché et le compteur kilomé-
trique recommence donc à fonctionner et
indique le nombre de kilomètres total et
journalier.
Echéance d’entretien avant
1.000 km
Après avoir tourné la clé de contact en
position M, pendant quelques secondes la
clé d’entretien clignote et le nombre de
kilomètres restants est affiché:VOYANT NIVEAU
D’HUILE DU MOTEUR
En tournant la clé de contact
en position M, l’instrument, après avoir vi-
sualisé les kilomètres à parcourir avant
l’opération d’entretien suivante, fournit
l’indication temporisée du niveau d’huile
se trouvant dans le carter du moteur. Si
“OIL” clignote, accompagné d’un signal so-
nore et d’un message, cela indique que la
quantité d’huile dans le moteur est insuf-
fisante. Le clignotement de “OIL –“ in-
dique une anomalie du détecteur de ni-
veau de l’huile du moteur.
Avant d’atteindre les deux entretiens : la
clé d’entretien s’allume même si l’échéan-
ce de deux ans est dépassée.
001-019 SCUDO LUM F 19/11/13 08.21 Pagina 18

Les revêtements en tissu de
votre véhicule sont projetés
afin de résister à l’usure déri-
vant de l’utilisation normale du
véhicule. Toutefois, il est absolument né-
cessaire d’éviter des frottements répétés
et/ou prolongés avec des accessoires de
vêtements, tels des boucles métalliques,
des clous, des fixages en Velcro et simi-
laires, car, ceux-ci, en intervenant de fa-
çon localisée et avec une pression élevée
sur les tissus, pourraient provoquer la
rupture de certains fils et par conséquent
endommager la housse.
19
SECURITECONDUITETEMOINS ETSIGNALISATIONSIS’IL VOUS
ARRIVEENTRETIEN DU
VEHICULECARACTERISTIQUES
TECHNIQUESINDEX
ALPHABETIQUEPLANCHE DE
BORD ET
COMMANDES
Distance à la destination
Elle exprime la distance à parcourir pour
atteindre la destination sélectionnée, en
condition de navigation active.
Distance parcourue
Elle exprime la distance parcourue par le
véhicule, calculée à partir du début du
voyage, à la suite de la procédure de re-
set (mise à zéro grandeurs).
Consommation moyenne
Elle exprime la consommation moyenne
estimée calculée à partir du début du
voyage, à la suite de la procédure de re-
set (mise à zéro grandeurs).
Vitesse moyenne
Elle exprime la vitesse moyenne de par-
cours calculée à partir du début du voya-
ge, à la suite de la procédure de reset (mi-
se à zéro grandeurs).

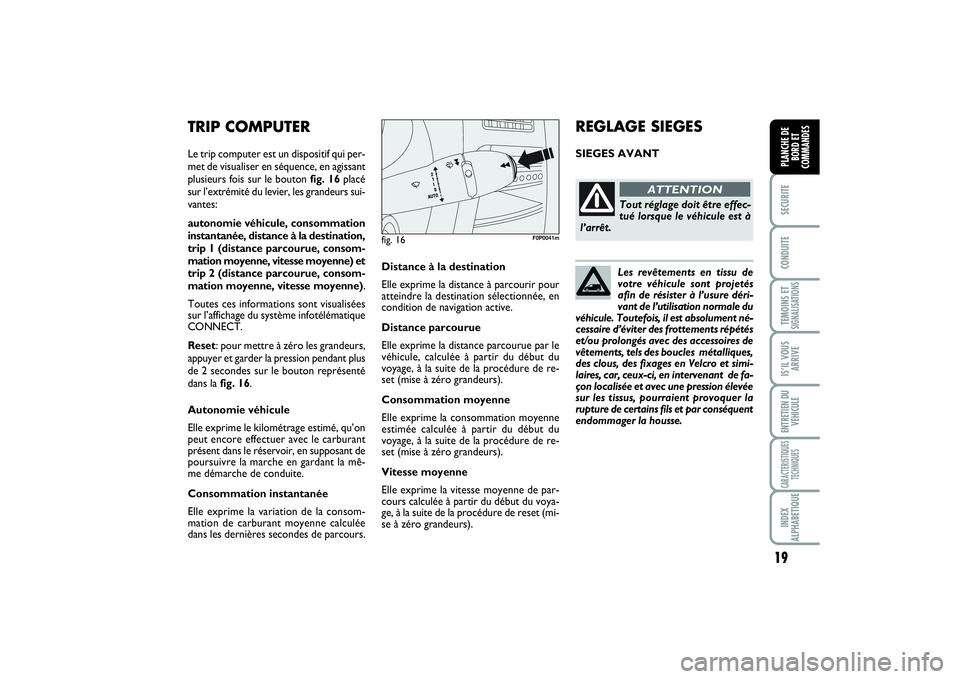

TRIP COMPUTERLe trip computer est un dispositif qui per-
met de visualiser en séquence, en agissant
plusieurs fois sur le bouton fig. 16placé
sur l’extrémité du levier, les grandeurs sui-
vantes:
autonomie véhicule, consommation
instantanée, distance à la destination,
trip 1 (distance parcourue, consom-
mation moyenne, vitesse moyenne) et
trip 2 (distance parcourue, consom-
mation moyenne, vitesse moyenne).
Toutes ces informations sont visualisées
sur l’affichage du système infotélématique
CONNECT.
Reset: pour mettre à zéro les grandeurs,
appuyer et garder la pression pendant plus
de 2 secondes sur le bouton représenté
dans la fig. 16.
Autonomie véhicule
Elle exprime le kilométrage estimé, qu’on
peut encore effectuer avec le carburant
présent dans le réservoir, en supposant de
poursuivre la marche en gardant la mê-
me démarche de conduite.
Consommation instantanée
Elle exprime la variation de la consom-
mation de carburant moyenne calculée
dans les dernières secondes de parcours.
fig. 16
F0P0041m
REGLAGE SIEGESSIEGES AVANT
Tout réglage doit être effec-
tué lorsque le véhicule est à
l’arrêt.
ATTENTION
001-019 SCUDO LUM F 19/11/13 08.21 Pagina 19

20SECURITECONDUITETEMOINS ETSIGNALISATIONSS’IL VOUS
ARRIVEENTRETIEN DU
VEHICULECARACTERISTIQUES
TECHNIQUESINDEX
ALPHABETIQUEPLANCHE DE
BORD ET
COMMANDES
Réglage dans le sens longitudinal
fig. 17
Soulever le levier Aet pousser le siège en
avant ou en arrière: dans la position de
conduite, les bras doivent être appuyés sur
la couronne du volant. Une fois le levier
relâché, contrôler que le siège soit bloqué
sur les glissières en essayant de le dépla-
cer en avant et en arrière.
Une fois le levier de réglage
relâché, contrôler toujours
que le siège soit bloqué sur les glis-
sières en essayant de le déplacer en
avant et en arrière. L’absence de ce
blocage pourrait provoquer le dépla-
cement inattendu du siège et par
conséquent la perte de contrôle du
véhicule.
ATTENTION
Pour avoir le maximum de
protection possible, garder le
dossier bien droit, y bien appuyer le
dos et placer la ceinture de manière
qu’elle adhère parfaitement au bus-
te et au bassin.
ATTENTION
Réglage de la hauteur du siège
du conducteur fig.17-18
Selon la version et la configuration du vé-
hicule, on dispose de:❒
un réglage passif: tirer le levier Bvers
le haut et soulever le corps du siège
pour le remonter.
❒
un réglage actif: tirer le levier Dvers le
haut ou vers le bas jusqu’à la position
désirée.
Réglage de l’inclinaison
du dossier fig. 17
Agir sur le levier C et régler le dossier.
Ne pas démonter les sièges
ni effectuer sur les sièges
mêmes aucune intervention d’entre-
tien et/ou réparation: des opérations
effectuées non correctement peut
compromettre le fonctionnement des
dispositifs d sécurité; s’adresser tou-
jours au Réseau Après-vente Fiat.
ATTENTION
fig. 17
F0P0015m
fig. 18
F0P0322m
020-082 SCUDO LUM F 19/11/13 08.23 Pagina 20

21
SECURITECONDUITETEMOINS ETSIGNALISATIONSIS’IL VOUS
ARRIVEENTRETIEN DU
VEHICULECARACTERISTIQUES
TECHNIQUESINDEX
ALPHABETIQUEPLANCHE DE
BORD ET
COMMANDES

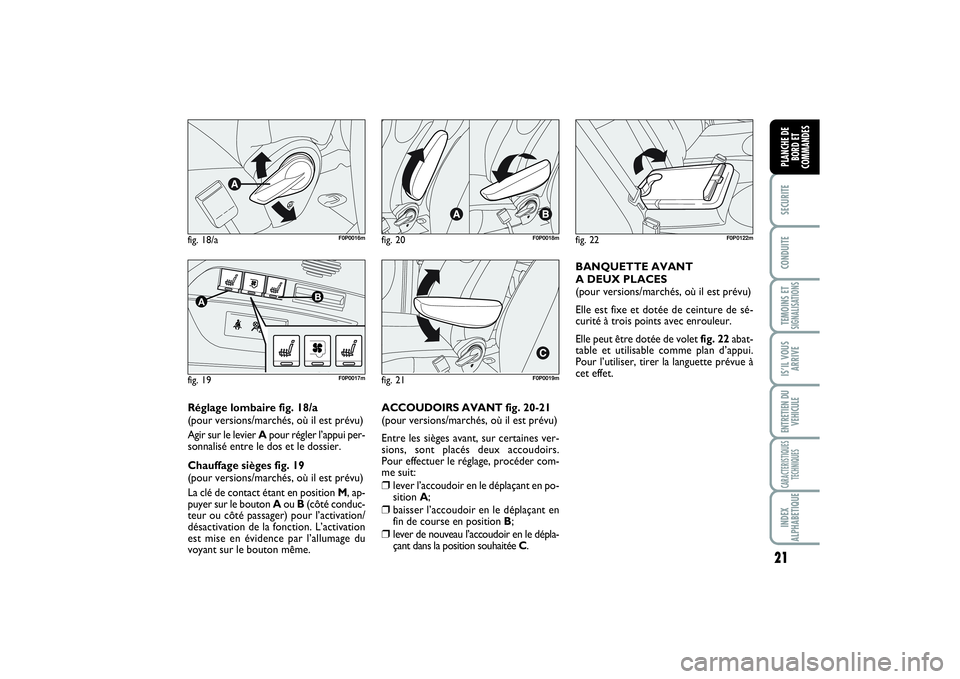

Réglage lombaire fig. 18/a
(pour versions/marchés, où il est prévu)
Agir sur le levier Apour régler l’appui per-
sonnalisé entre le dos et le dossier.
Chauffage sièges fig. 19
(pour versions/marchés, où il est prévu)
La clé de contact étant en position M, ap-
puyer sur le bouton Aou B(côté conduc-
teur ou côté passager) pour l’activation/
désactivation de la fonction. L’activation
est mise en évidence par l’allumage du
voyant sur le bouton même.ACCOUDOIRS AVANT fig. 20-21
(pour versions/marchés, où il est prévu)
Entre les sièges avant, sur certaines ver-
sions, sont placés deux accoudoirs.
Pour effectuer le réglage, procéder com-
me suit:
❒
lever l’accoudoir en le déplaçant en po-
sition A;
❒
baisser l’accoudoir en le déplaçant en
fin de course en position B;
❒
lever de nouveau l’accoudoir en le dépla-
çant dans la position souhaitée C.BANQUETTE AVANT
A DEUX PLACES
(pour versions/marchés, où il est prévu)
Elle est fixe et dotée de ceinture de sé-
curité à trois points avec enrouleur.
Elle peut être dotée de volet fig. 22abat-
table et utilisable comme plan d’appui.
Pour l’utiliser, tirer la languette prévue à
cet effet.
fig. 18/a
F0P0016m
fig. 19A
B
F0P0017m
fig. 20
F0P0018m
fig. 21
F0P0019m
fig. 22
F0P0122m
020-082 SCUDO LUM F 19/11/13 08.23 Pagina 21

22SECURITECONDUITETEMOINS ETSIGNALISATIONSS’IL VOUS
ARRIVEENTRETIEN DU
VEHICULECARACTERISTIQUES
TECHNIQUESINDEX
ALPHABETIQUEPLANCHE DE
BORD ET
COMMANDES
RENVERSEMENT, DÉMONTAGE
ET REMONTAGE SIÈGE À
BANQUETTE ARRIERE
Pour démonter et par la sui-
te remonter le siège à ban-
quette, il est nécessaire de garder le
dossier solidement baissé et aplati sur
le coussin, afin d’éviter tout risque de
contact dans les mécanismes de l’ar-
ticulation du siège même.
ATTENTION

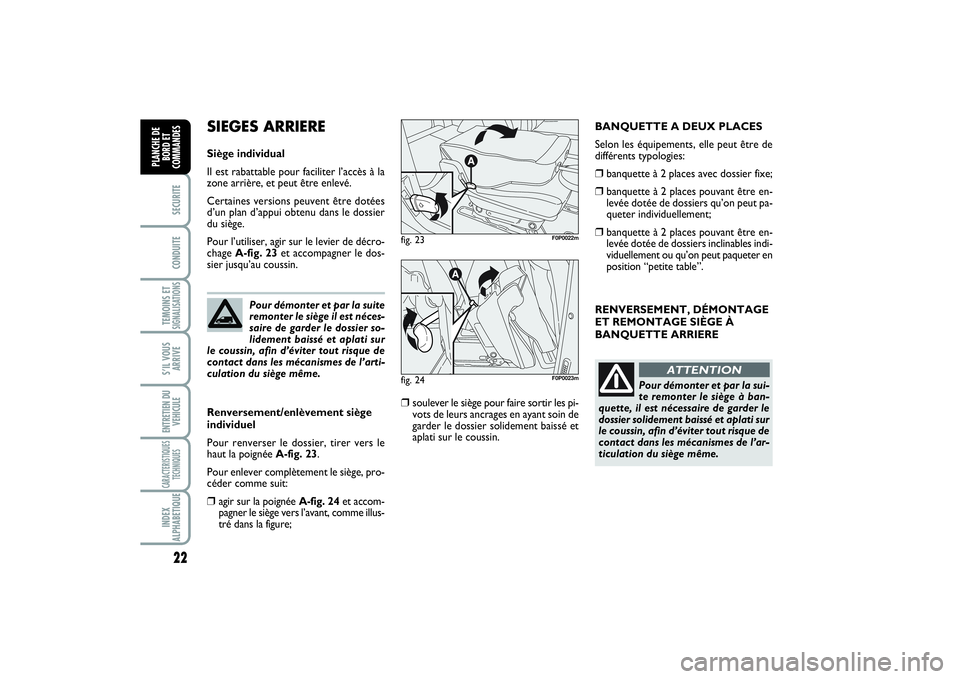

SIEGES ARRIERESiège individual
Il est rabattable pour faciliter l’accès à la
zone arrière, et peut être enlevé.
Certaines versions peuvent être dotées
d’un plan d’appui obtenu dans le dossier
du siège.
Pour l’utiliser, agir sur le levier de décro-
chage A-fig. 23et accompagner le dos-
sier jusqu’au coussin.
Renversement/enlèvement siège
individuel
Pour renverser le dossier, tirer vers le
haut la poignée A-fig. 23.
Pour enlever complètement le siège, pro-
céder comme suit:❒
agir sur la poignée A-fig. 24et accom-
pagner le siège vers l’avant, comme illus-
tré dans la figure;
❒
soulever le siège pour faire sortir les pi-
vots de leurs ancrages en ayant soin de
garder le dossier solidement baissé et
aplati sur le coussin. Pour démonter et par la suite
remonter le siège il est néces-
saire de garder le dossier so-
lidement baissé et aplati sur
le coussin, afin d’éviter tout risque de
contact dans les mécanismes de l’arti-
culation du siège même.
BANQUETTE A DEUX PLACES
Selon les équipements, elle peut être de
différents typologies:❒
banquette à 2 places avec dossier fixe;
❒
banquette à 2 places pouvant être en-
levée dotée de dossiers qu’on peut pa-
queter individuellement;
❒
banquette à 2 places pouvant être en-
levée dotée de dossiers inclinables indi-
viduellement ou qu’on peut paqueter en
position “petite table”.
fig. 23
F0P0022m
fig. 24
F0P0023m
020-082 SCUDO LUM F 19/11/13 08.23 Pagina 22

23
SECURITECONDUITETEMOINS ETSIGNALISATIONSIS’IL VOUS
ARRIVEENTRETIEN DU
VEHICULECARACTERISTIQUES
TECHNIQUESINDEX
ALPHABETIQUEPLANCHE DE
BORD ET
COMMANDES
Pour renverser le dossier, tirer le levier
A-fig. 25.
Pour démonter le siège, procéder comme
suit:
– baisser complètement les appuis-tête;fig. 25
F0P0024m
fig. 26
F0P0025m
– renverser le dossier comme décrit pré-
cédemment;
– renverser le siège en soulevant le levier
A-fig. 26;
– soulever le siège pour faire sortir les pi-
vots de leurs ancrages et l’enlever en ayant
soin de garder le dossier solidement bais-
sé et aplati sur le coussin.
Pour remonter le siège, procéder comme
suit:
– soulever la banquette et accrocher les
pivots à leurs ancrages sur le plancher en
s’assurant qu’ils soient insérés dans les lo-
gements corrects;
– accompagner la banquette jusqu’au blo-
cage automatique des attelages arrière.
S’assurer que les logements
d’ancrage sur le plancher
soient toujours propres; la présence
de corps étrangers pourrait compro-
mettre le blocage correct des sièges.
ATTENTION
Avant de se mettre en
marche, s’assurer que tous
les sièges soient orientés dans le sens
de marche et parfaitement bloqués à
leurs ancrages. Uniquement cette po-
sition permet l’emploi efficace des
ceintures de sécurité.
ATTENTION
020-082 SCUDO LUM F 19/11/13 08.23 Pagina 23

24SECURITECONDUITETEMOINS ETSIGNALISATIONSS’IL VOUS
ARRIVEENTRETIEN DU
VEHICULECARACTERISTIQUES
TECHNIQUESINDEX
ALPHABETIQUEPLANCHE DE
BORD ET
COMMANDES

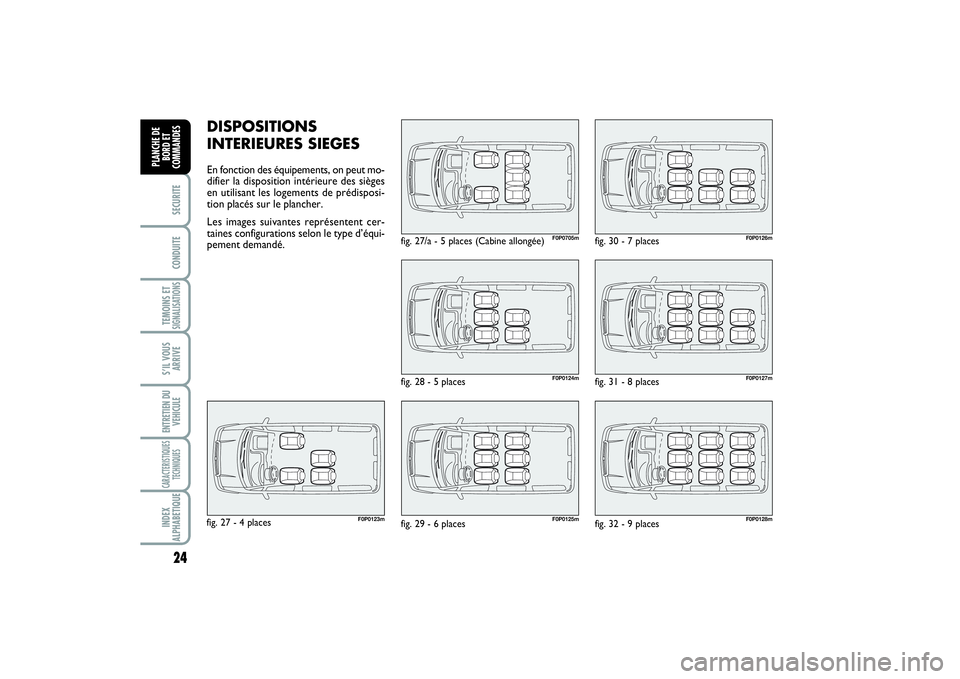

DISPOSITIONS
INTERIEURES SIEGESEn fonction des équipements, on peut mo-
difier la disposition intérieure des sièges
en utilisant les logements de prédisposi-
tion placés sur le plancher.
Les images suivantes représentent cer-
taines configurations selon le type d’équi-
pement demandé.
F0P0705mF0P0124mF0P0125m
F0P0126mF0P0127mF0P0128m
fig. 27/a - 5 places (Cabine allongée)
F0P0123m
fig. 27 - 4 placesfig. 28 - 5 places
fig. 29 - 6 placesfig. 30 - 7 places
fig. 31 - 8 places
fig. 32 - 9 places
020-082 SCUDO LUM F 19/11/13 08.23 Pagina 24

25
SECURITECONDUITETEMOINS ETSIGNALISATIONSIS’IL VOUS
ARRIVEENTRETIEN DU
VEHICULECARACTERISTIQUES
TECHNIQUESINDEX
ALPHABETIQUEPLANCHE DE
BORD ET
COMMANDES

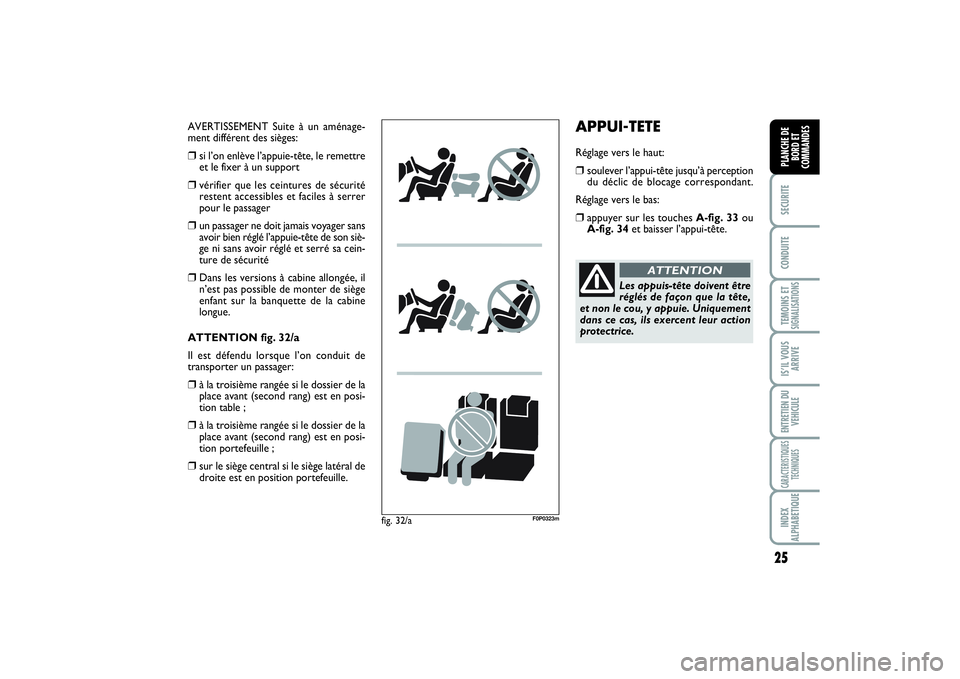

AVERTISSEMENT Suite à un aménage-
ment différent des sièges:❒
si l’on enlève l’appuie-tête, le remettre
et le fixer à un support
❒
vérifier que les ceintures de sécurité
restent accessibles et faciles à serrer
pour le passager
❒
un passager ne doit jamais voyager sans
avoir bien réglé l’appuie-tête de son siè-
ge ni sans avoir réglé et serré sa cein-
ture de sécurité
❒
Dans les versions à cabine allongée, il
n’est pas possible de monter de siège
enfant sur la banquette de la cabine
longue.
ATTENTION fig. 32/a
Il est défendu lorsque l’on conduit de
transporter un passager:
❒
à la troisième rangée si le dossier de la
place avant (second rang) est en posi-
tion table ;
❒
à la troisième rangée si le dossier de la
place avant (second rang) est en posi-
tion portefeuille ;
❒
sur le siège central si le siège latéral de
droite est en position portefeuille.
fig. 32/a
F0P0323m
APPUI-TETERéglage vers le haut:❒
soulever l’appui-tête jusqu’à perception
du déclic de blocage correspondant.
Réglage vers le bas:
❒
appuyer sur les touches A-fig. 33ou
A-fig. 34et baisser l’appui-tête.
Les appuis-tête doivent être
réglés de façon que la tête,
et non le cou, y appuie. Uniquement
dans ce cas, ils exercent leur action
protectrice.
ATTENTION
020-082 SCUDO LUM F 19/11/13 08.23 Pagina 25

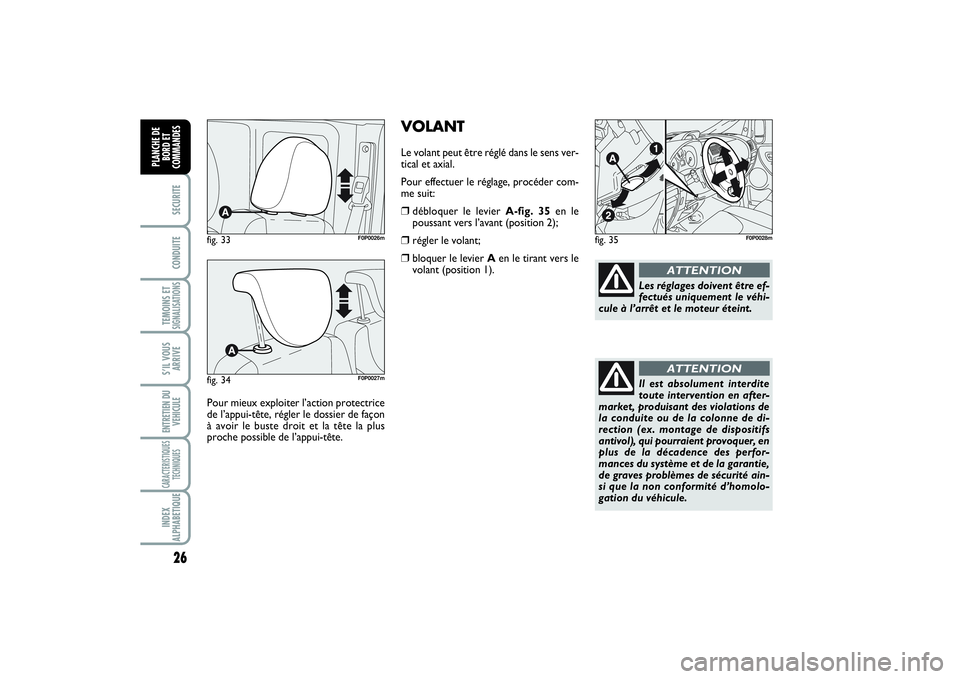

26SECURITECONDUITETEMOINS ETSIGNALISATIONSS’IL VOUS
ARRIVEENTRETIEN DU
VEHICULECARACTERISTIQUES
TECHNIQUESINDEX
ALPHABETIQUEPLANCHE DE
BORD ET
COMMANDES
VOLANTLe volant peut être réglé dans le sens ver-
tical et axial.
Pour effectuer le réglage, procéder com-
me suit:❒
débloquer le levier A-fig. 35en le
poussant vers l’avant (position 2);
❒
régler le volant;
❒
bloquer le levier Aen le tirant vers le
volant (position 1).
fig. 35
F0P0028m
Les réglages doivent être ef-
fectués uniquement le véhi-
cule à l’arrêt et le moteur éteint.
ATTENTION
Il est absolument interdite
toute intervention en after-
market, produisant des violations de
la conduite ou de la colonne de di-
rection (ex. montage de dispositifs
antivol), qui pourraient provoquer, en
plus de la décadence des perfor-
mances du système et de la garantie,
de graves problèmes de sécurité ain-
si que la non conformité d’homolo-
gation du véhicule.
ATTENTION
fig. 33
F0P0026m
fig. 34
F0P0027m
Pour mieux exploiter l’action protectrice
de l’appui-tête, régler le dossier de façon
à avoir le buste droit et la tête la plus
proche possible de l’appui-tête.
020-082 SCUDO LUM F 19/11/13 08.23 Pagina 26
