FIAT SCUDO 2014 Návod k použití a údržbě (in Czech)

UPOZORNĚNÍ Při použití zimních pneu-
matik s nižším rychlostním indexem než je
dosažitelná rychlost vozu (zvýšená o 5 %)
umístěte do zorného pole v interiéru upo-
zornění na maximální povolenou rychlost
zimních pneumatik (jak je předepsáno
směrnicí EC).
Pro zajištění bezpečnosti jízdy a brzdění je
nezbytné, aby byla všechna kola vozidla
osazená stejnými pneumatikami (stejné
značky a profilu).
Nezapomínejte, že je dobré nezaměňovat
směr valení pneumatik.
SNĚHOVÉ ŘETĚZYPoužití sněhových řetězů je upraveno zá-
kony příslušného státu.
Sněhové řetězy je nutno nasadit pouze na
pneumatiky hnacích (předních) kol Dopo-
ručujeme použít sněhové řetězy z nabíd-
ky příslušenství Lineaccessori Fiat.
Po ujetí několika desítek metrů s nasaze-
nými sněhovými řetězy zkontrolujte, zda
jsou řádně napnuty.
UPOZORNĚNÍ Při nasazených sněhových
řetězech pracujte s pedálem plynu velmi
citlivě a prokluzování hnacích kol omezte
na minimum, protože jinak by mohlo do-
jít k přetržení řetězů, poškození karosérie
a mechanických komponentů.
ZIMNÍ PNEUMATIKYPoužívejte zimní pneumatiky stejných roz-
měrů jako pneumatiky dodané s vozidlem.
Technici servisní sítě Fiat rádi poradí s vol-
bou nejvhodnějšího typu zimních pneu-
matik podle účelu použití.
V případě sjetí vzorku na hloubku menší
než 4 mm se podstatně omezí výkony zim-
ních pneumatik. V takovém případě je
vhodné je vyměnit.
Vzhledem ke speciálním vlastnostem zim-
ních pneumatik při jízdě v normálních pod-
mínkách nebo na delší vzdálenosti po dál-
nici podávají tyto pneumatiky nižší výkony
než standardní pneumatiky. Proto je třeba
používat zimní pneumatiky pouze v pod-
mínkách, pro něž byly schváleny.
Se zimními pneumatikami s
rychlostním indexem „Q“ ne-
smíte jet rychleji než 160 km/h; s rych-
lostním indexem „T“ nesmíte jet rych-
leji než 190 km/h; s rychlostním inde-
xem „H“ nesmíte jet rychleji než 210
km/h; vždy však musíte dodržovat do-
pravní předpisy.
POZOR!
127
KONTROLKY
A HLÁŠENÍV NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOV
Á DESKA A
OVLADAČEBEZPEČNOSTSTARTOVÁNÍ A
JÍZDA
119-128 SCUDO LUM CZ_113-122 ScudoG9 CZ 28/11/13 16.58 Pagina 127

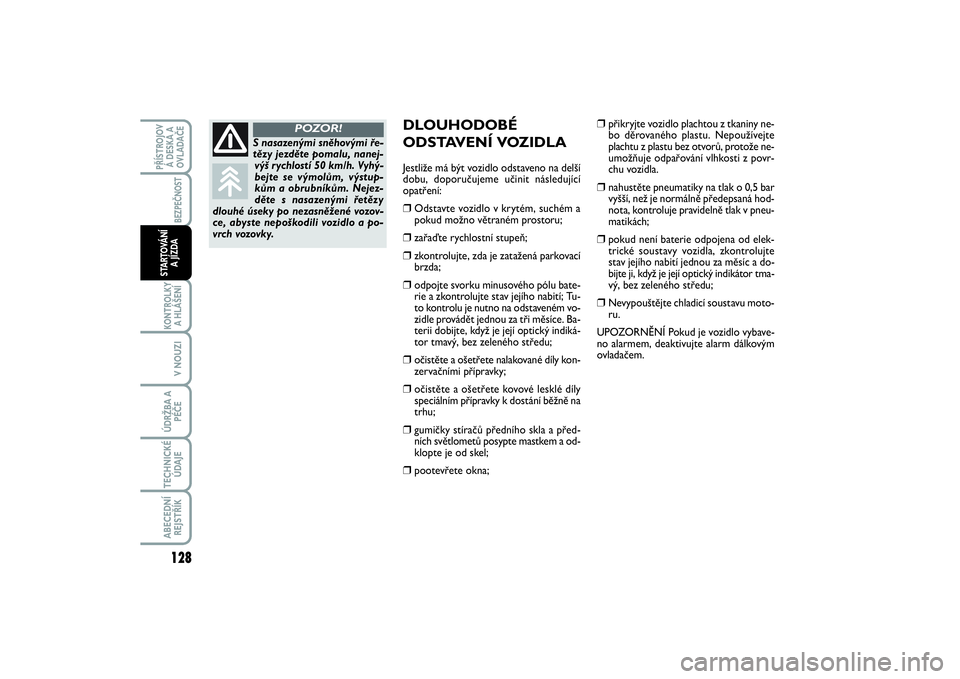

DLOUHODOBÉ
ODSTAVENÍ VOZIDLAJestliže má být vozidlo odstaveno na delší
dobu, doporučujeme učinit následující
opatření:❒
Odstavte vozidlo v krytém, suchém a
pokud možno větraném prostoru;
❒
zařaďte rychlostní stupeň;
❒
zkontrolujte, zda je zatažená parkovací
brzda;
❒
odpojte svorku minusového pólu bate-
rie a zkontrolujte stav jejího nabití; Tu-
to kontrolu je nutno na odstaveném vo-
zidle provádět jednou za tři měsíce. Ba-
terii dobijte, když je její optický indiká-
tor tmavý, bez zeleného středu;
❒
očistěte a ošetřete nalakované díly kon-
zervačními přípravky;
❒
očistěte a ošetřete kovové lesklé díly
speciálním přípravky k dostání běžně na
trhu;
❒
gumičky stíračů předního skla a před-
ních světlometů posypte mastkem a od-
klopte je od skel;
❒
pootevřete okna;
❒
přikryjte vozidlo plachtou z tkaniny ne-
bo děrovaného plastu. Nepoužívejte
plachtu z plastu bez otvorů, protože ne-
umožňuje odpařování vlhkosti z povr-
chu vozidla.
❒
nahustěte pneumatiky na tlak o 0,5 bar
vyšší, než je normálně předepsaná hod-
nota, kontroluje pravidelně tlak v pneu-
matikách;
❒
pokud není baterie odpojena od elek-
trické soustavy vozidla, zkontrolujte
stav jejího nabití jednou za měsíc a do-
bijte ji, když je její optický indikátor tma-
vý, bez zeleného středu;
❒
Nevypouštějte chladicí soustavu moto-
ru.
UPOZORNĚNÍ Pokud je vozidlo vybave-
no alarmem, deaktivujte alarm dálkovým
ovladačem.
S nasazenými sněhovými ře-
tězy jezděte pomalu, nanej-
výš rychlostí 50 km/h. Vyhý-
bejte se výmolům, výstup-
kům a obrubníkům. Nejez-
děte s nasazenými řetězy
dlouhé úseky po nezasněžené vozov-
ce, abyste nepoškodili vozidlo a po-
vrch vozovky.
POZOR!
128KONTROLKY
A HLÁŠENÍV NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
119-128 SCUDO LUM CZ_113-122 ScudoG9 CZ 28/11/13 16.58 Pagina 128

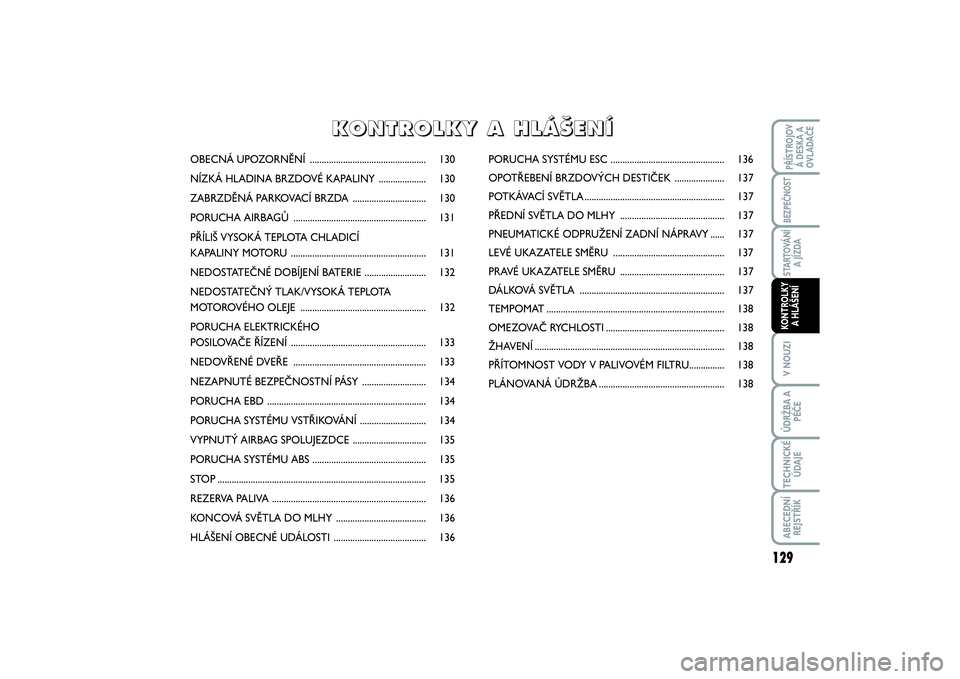

OBECNÁ UPOZORNĚNÍ ................................................. 130
NÍZKÁ HLADINA BRZDOVÉ KAPALINY .................... 130
ZABRZDĚNÁ PARKOVACÍ BRZDA ............................... 130
PORUCHA AIRBAGŮ ........................................................ 131
PŘÍLIŠ VYSOKÁ TEPLOTA CHLADICÍ
KAPALINY MOTORU ......................................................... 131
NEDOSTATEČNÉ DOBÍJENÍ BATERIE .......................... 132
NEDOSTATEČNÝ TLAK/VYSOKÁ TEPLOTA
MOTOROVÉHO OLEJE ..................................................... 132

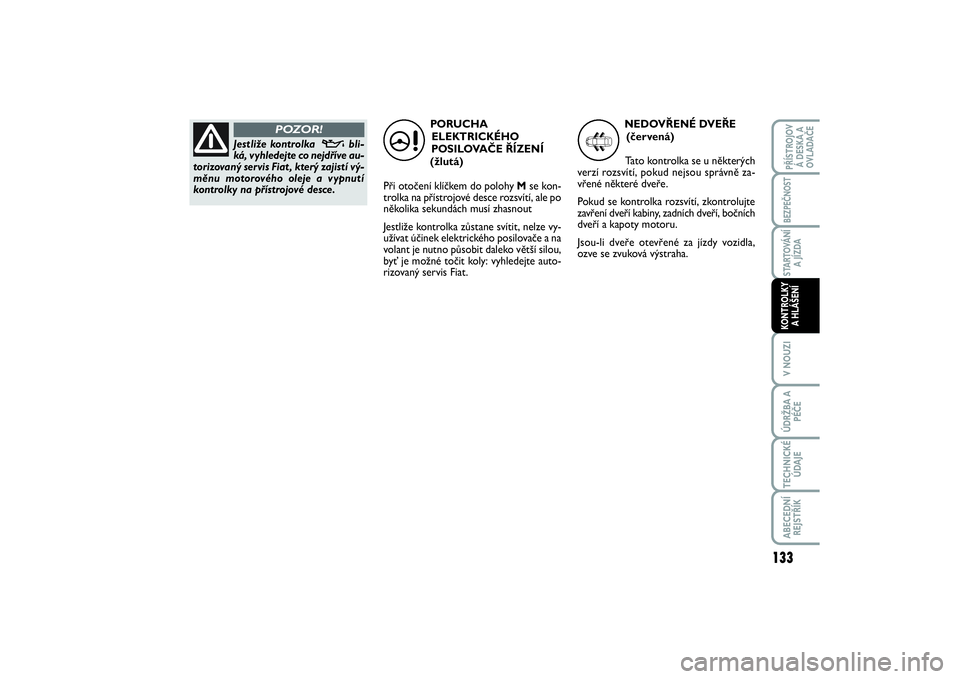

PORUCHA ELEKTRICKÉHO
POSILOVAČE ŘÍZENÍ ......................................................... 133
NEDOVŘENÉ DVEŘE ........................................................ 133

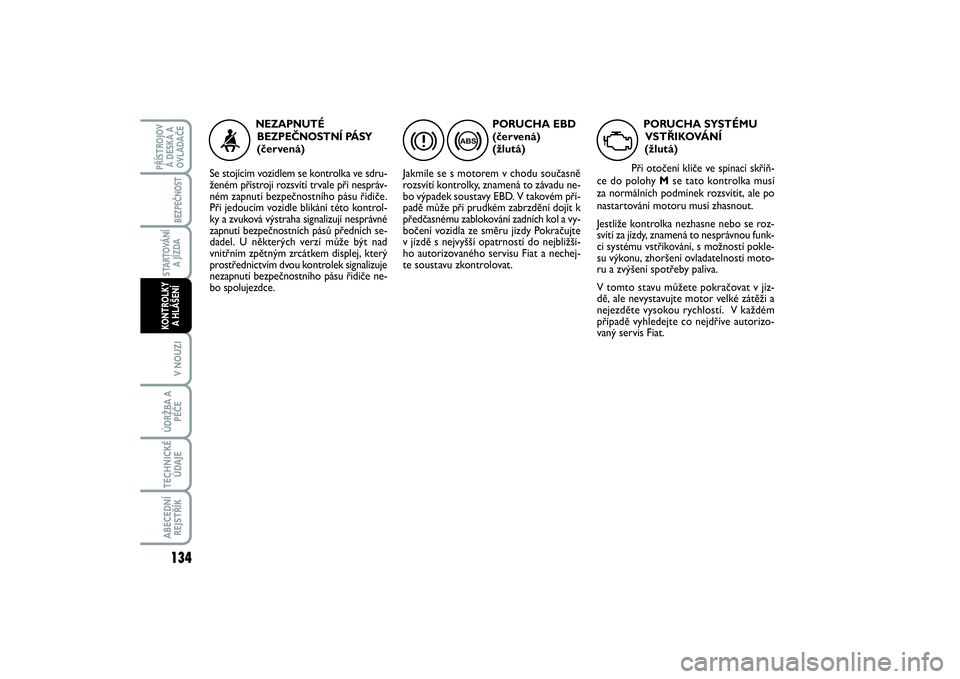

NEZAPNUTÉ BEZPEČNOSTNÍ PÁSY ........................... 134
PORUCHA EBD ................................................................... 134
PORUCHA SYSTÉMU VSTŘIKOVÁNÍ ............................ 134

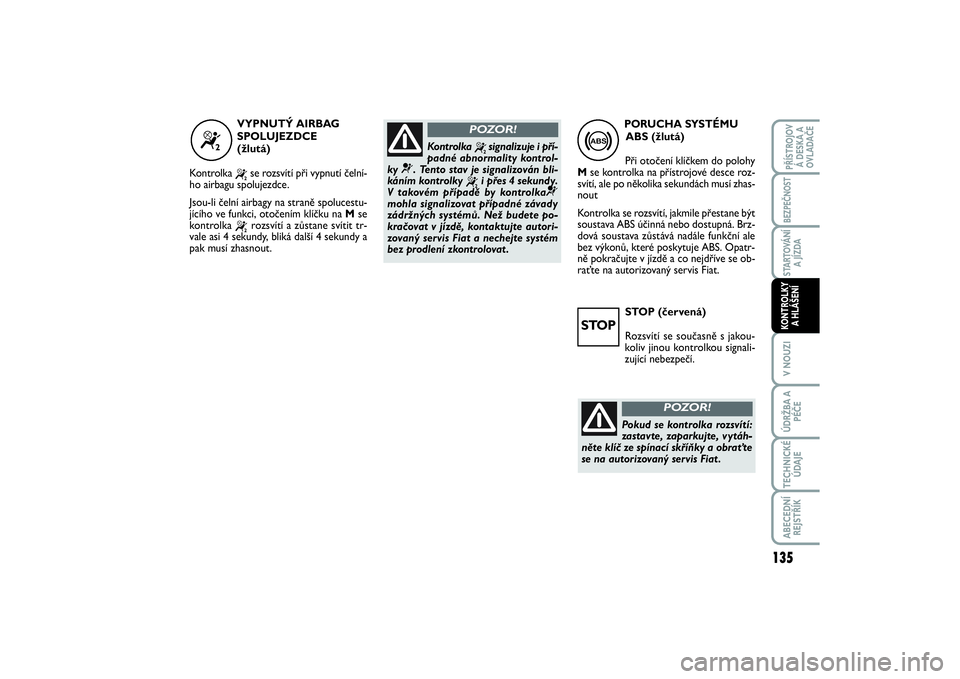

VYPNUTÝ AIRBAG SPOLUJEZDCE ............................... 135
PORUCHA SYSTÉMU ABS ................................................ 135
STOP ........................................................................................ 135

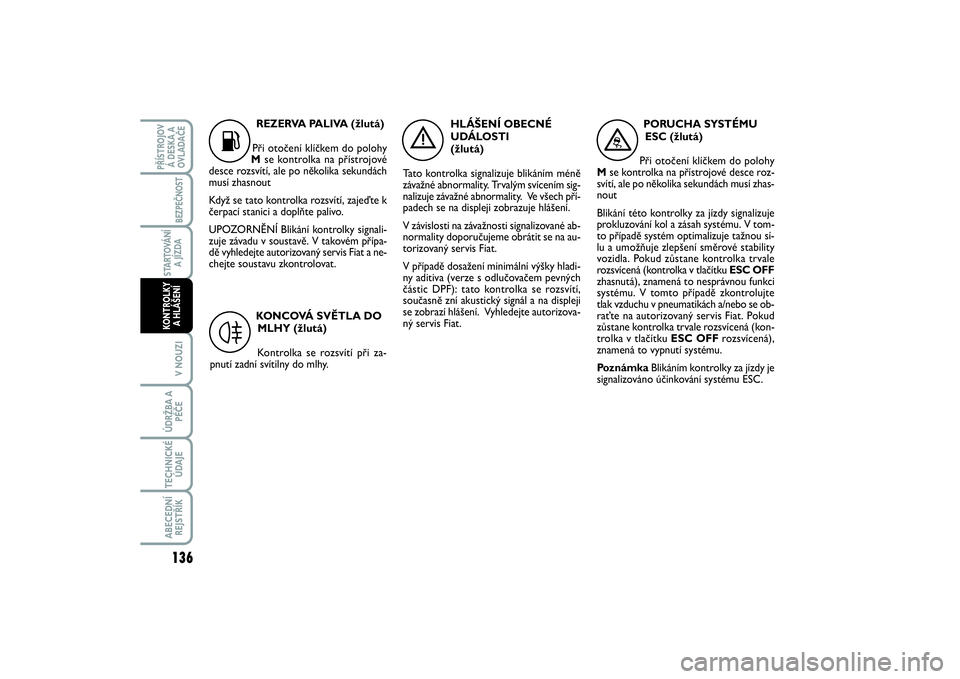

REZERVA PALIVA ................................................................. 136
KONCOVÁ SVĚTLA DO MLHY ...................................... 136
HLÁŠENÍ OBECNÉ UDÁLOSTI ....................................... 136PORUCHA SYSTÉMU ESC ................................................ 136
OPOTŘEBENÍ BRZDOVÝCH DESTIČEK ..................... 137
POTKÁVACÍ SVĚTLA........................................................... 137
PŘEDNÍ SVĚTLA DO MLHY ............................................ 137
PNEUMATICKÉ ODPRUŽENÍ ZADNÍ NÁPRAVY ...... 137
LEVÉ UKAZATELE SMĚRU ............................................... 137
PRAVÉ UKAZATELE SMĚRU ............................................ 137
DÁLKOVÁ SVĚTLA ............................................................. 137
TEMPOMAT........................................................................... 138
OMEZOVAČ RYCHLOSTI .................................................. 138
ŽHAVENÍ................................................................................ 138
PŘÍTOMNOST VODY V PALIVOVÉM FILTRU............... 138
PLÁNOVANÁ ÚDRŽBA ..................................................... 138
K K
O O
N N
T T
R R
O O
L L
K K
Y Y

A A

H H
L L
Á Á
· ·
E E
N N
Í Í
129
V NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOV
Á DESKA A
OVLADAČEBEZPEČNOSTSTARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍ
129-138 SCUDO LUM CZ_123-132 ScudoG9 IT 09/12/13 09.41 Pagina 129

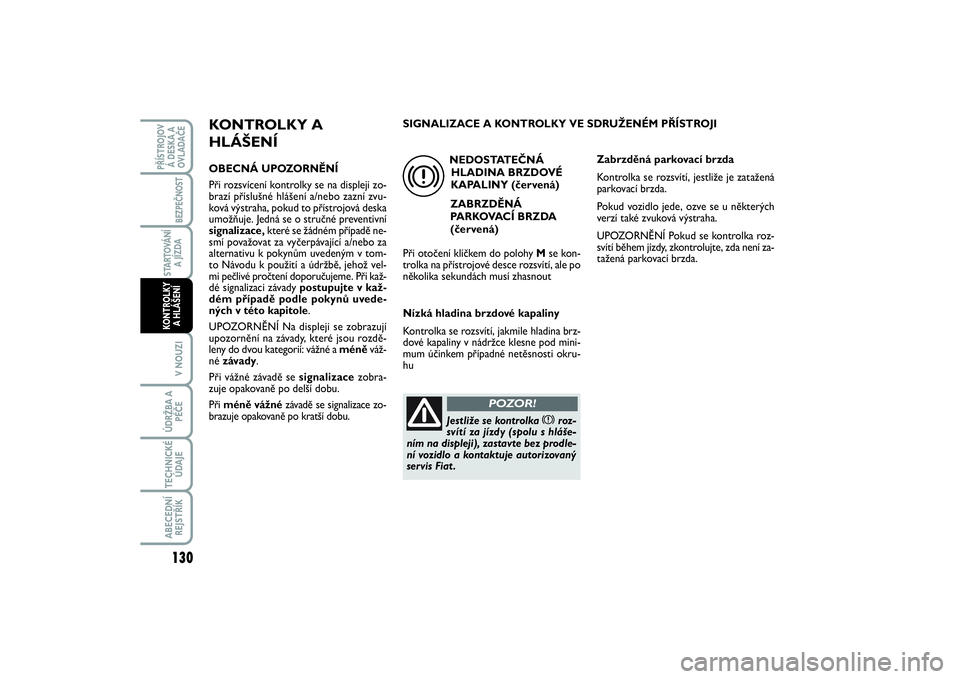

KONTROLKY A
HLÁŠENÍOBECNÁ UPOZORNĚNÍ
Při rozsvícení kontrolky se na displeji zo-
brazí příslušné hlášení a/nebo zazní zvu-
ková výstraha, pokud to přístrojová deska
umožňuje. Jedná se o stručné preventivní
signalizace, které se žádném případě ne-
smí považovat za vyčerpávající a/nebo za
alternativu k pokynům uvedeným v tom-
to Návodu k použití a údržbě, jehož vel-
mi pečlivé pročtení doporučujeme. Při kaž-
dé signalizaci závady postupujte v kaž-
dém případě podle pokynů uvede-
ných v této kapitole.
UPOZORNĚNÍ Na displeji se zobrazují
upozornění na závady, které jsou rozdě-
leny do dvou kategorií: vážné a méně váž-
né závady.
Při vážné závadě se signalizace zobra-
zuje opakovaně po delší dobu.Při méně vážnézávadě se signalizace zo-
brazuje opakovaně po kratší dobu.
NEDOSTATEČNÁ
HLADINA BRZDOVÉ
KAPALINY (červená)
ZABRZDĚNÁ
PARKOVACÍ BRZDA
(červená)
Při otočení klíčkem do polohy Mse kon-
trolka na přístrojové desce rozsvítí, ale po
několika sekundách musí zhasnout
Nízká hladina brzdové kapaliny
Kontrolka se rozsvítí, jakmile hladina brz-
dové kapaliny v nádržce klesne pod mini-
mum účinkem případné netěsnosti okru-
hu
x
Jestliže se kontrolka
x
roz-
svítí za jízdy (spolu s hláše-
ním na displeji), zastavte bez prodle-
ní vozidlo a kontaktuje autorizovaný
servis Fiat .
POZOR!
Zabrzděná parkovací brzda
Kontrolka se rozsvítí, jestliže je zatažená
parkovací brzda.
Pokud vozidlo jede, ozve se u některých
verzí také zvuková výstraha.
UPOZORNĚNÍ Pokud se kontrolka roz-
svítí během jízdy, zkontrolujte, zda není za-
tažená parkovací brzda. SIGNALIZACE A KONTROLKY VE SDRUŽENÉM PŘÍSTROJI
130V NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍ
129-138 SCUDO LUM CZ_123-132 ScudoG9 IT 09/12/13 09.41 Pagina 130

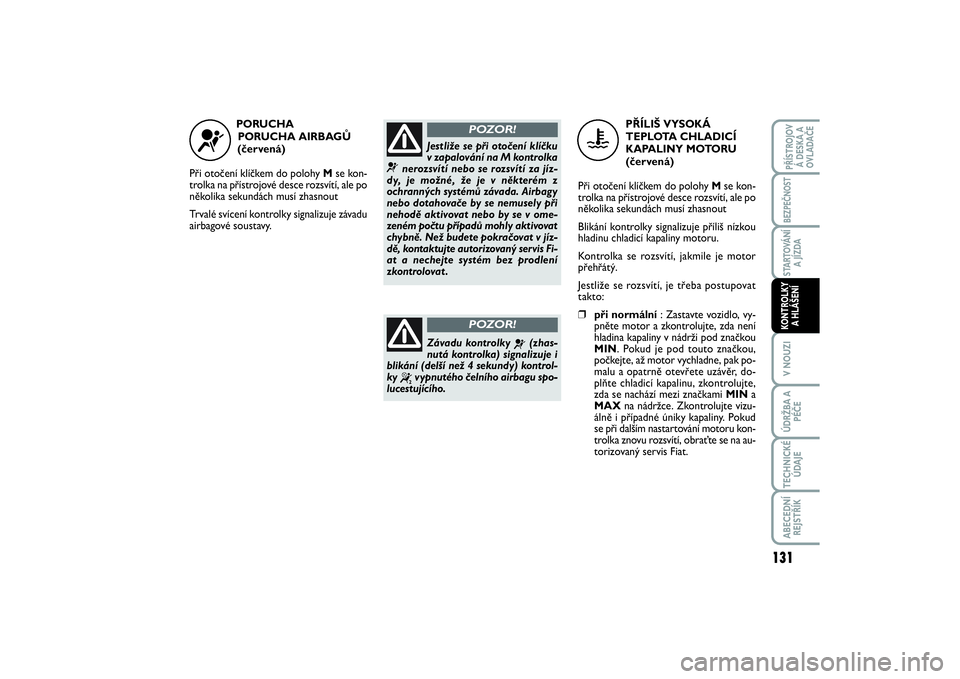

PORUCHA
PORUCHA AIRBAGŮ
(červená)
Při otočení klíčkem do polohy Mse kon-
trolka na přístrojové desce rozsvítí, ale po
několika sekundách musí zhasnout
Trvalé svícení kontrolky signalizuje závadu
airbagové soustavy.
¬
Jestliže se při otočení klíčku
v zapalování na M kontrolka
¬
nerozsvítí nebo se rozsvítí za jíz-
dy, je možné, že je v některém z
ochranných systémů závada. Airbagy
nebo dotahovače by se nemusely při
nehodě aktivovat nebo by se v ome-
zeném počtu případů mohly aktivovat
chybně. Než budete pokračovat v jíz-
dě, kontaktujte autorizovaný servis Fi-
at a nechejte systém bez prodlení
zkontrolovat .
POZOR!
Závadu kontrolky
¬
(zhas-
nutá kontrolka) signalizuje i
blikání (delší než 4 sekundy) kontrol-
ky
“
vypnutého čelního airbagu spo-
lucestujícího.
POZOR!
PŘÍLIŠ VYSOKÁ
TEPLOTA CHLADICÍ
KAPALINY MOTORU
(červená)
Při otočení klíčkem do polohy Mse kon-
trolka na přístrojové desce rozsvítí, ale po
několika sekundách musí zhasnout
Blikání kontrolky signalizuje příliš nízkou
hladinu chladicí kapaliny motoru.
Kontrolka se rozsvítí, jakmile je motor
přehřátý.
Jestliže se rozsvítí, je třeba postupovat
takto:
❒při normální : Zastavte vozidlo, vy-
pněte motor a zkontrolujte, zda není
hladina kapaliny v nádrži pod značkou
MIN. Pokud je pod touto značkou,
počkejte, až motor vychladne, pak po-
malu a opatrně otevřete uzávěr, do-
plňte chladicí kapalinu, zkontrolujte,
zda se nachází mezi značkami MINa
MAXna nádržce. Zkontrolujte vizu-
álně i případné úniky kapaliny. Pokud
se při dalším nastartování motoru kon-
trolka znovu rozsvítí, obraťte se na au-
torizovaný servis Fiat.
u
131
V NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOV
Á DESKA A
OVLADAČEBEZPEČNOSTSTARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍ
129-138 SCUDO LUM CZ_123-132 ScudoG9 IT 09/12/13 09.41 Pagina 131

NEDOSTATEČNÝ
TLAK/VYSOKÁ
TEPLOTA
MOTOROVÉHO OLEJE
(červená)
Při otočení klíčkem do polohy Mse kon-
trolka na přístrojové desce rozsvítí, ale po
spuštění motoru musí zhasnout
v
Pokud se kontrolka
v
roz-
svítí za jízdy, okamžitě vy-
pněte motor a obraťte se na autori-
zovaný servis Fiat .
POZOR!
❒Při jízdě vozidla za náročnějších
podmínek(např. tažení přípojného
vozidla do kopce nebo jízda s plně na-
loženým vozidlem): snižte rychlost jíz-
dy; pokud kontrolka nadále svítí, za-
stavte vozidlo. Nechejte motor běžet
2 - 3 minuty a lehce přidejte plyn, aby
se zrychlil oběh chladicí kapaliny. Pak
motor vypněte. Zkontrolujte hladinu
chladicí kapaliny motoru výše uvede-
ným postupem.
UPOZORNĚNÍ Po jízdě za velmi nároč-
ných podmínek doporučujeme motor
před zastavením nechat běžet několik mi-
nut s mírně přidaným plynem.NEDOSTATEČNÉ
DOBÍJENÍ BATERIE
(červená)
Při otočení klíčkem do polohy Mse kon-
trolka na přístrojové desce rozsvítí, ale po
spuštění motoru musí zhasnout (s moto-
rem na volnoběh je přípustné, aby zhasla
s krátkým zpožděním).
Pokud zůstane kontrolka rozsvícená, ob-
raťte se na autorizovaný servis Fiat.
Pokud kontrolka nadále bliká: signalizuje,
že vozidlo se přepnulo do “úsporného re-
žimu” a vypnulo některé funkce, které ne-
jsou nezbytné.
w
132V NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍ
129-138 SCUDO LUM CZ_123-132 ScudoG9 IT 09/12/13 09.41 Pagina 132

PORUCHA
ELEKTRICKÉHO
POSILOVAČE ŘÍZENÍ
(žlutá)
Při otočení klíčkem do polohy Mse kon-
trolka na přístrojové desce rozsvítí, ale po
několika sekundách musí zhasnout
Jestliže kontrolka zůstane svítit, nelze vy-
užívat účinek elektrického posilovače a na
volant je nutno působit daleko větší silou,
byť je možné točit koly: vyhledejte auto-
rizovaný servis Fiat.
Jestliže kontrolka
v
bli-
ká, vyhledejte co nejdříve au-
torizovaný servis Fiat , který zajistí vý-
měnu motorového oleje a vypnutí
kontrolky na přístrojové desce.
POZOR!
»
NEDOVŘENÉ DVEŘE
(červená)
Tato kontrolka se u některých
verzí rozsvítí, pokud nejsou správně za-
vřené některé dveře.
Pokud se kontrolka rozsvítí, zkontrolujte
zavření dveří kabiny, zadních dveří, bočních
dveří a kapoty motoru.
Jsou-li dveře otevřené za jízdy vozidla,
ozve se zvuková výstraha.
9
133
V NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOV
Á DESKA A
OVLADAČEBEZPEČNOSTSTARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍ
129-138 SCUDO LUM CZ_123-132 ScudoG9 IT 09/12/13 09.41 Pagina 133

PORUCHA EBD
(červená)
(žlutá)
Jakmile se s motorem v chodu současně
rozsvítí kontrolky, znamená to závadu ne-
bo výpadek soustavy EBD. V takovém pří-
padě může při prudkém zabrzdění dojít k
předčasnému zablokování zadních kol a vy-
bočení vozidla ze směru jízdy Pokračujte
v jízdě s nejvyšší opatrností do nejbližší-
ho autorizovaného servisu Fiat a nechej-
te soustavu zkontrolovat.
x
>
NEZAPNUTÉ
BEZPEČNOSTNÍ PÁSY(červená)
Se stojícím vozidlem se kontrolka ve sdru-
ženém přístroji rozsvítí trvale při nespráv-
ném zapnutí bezpečnostního pásu řidiče.
Při jedoucím vozidle blikání této kontrol-
ky a zvuková výstraha signalizují nesprávné
zapnutí bezpečnostních pásů předních se-
dadel. U některých verzí může být nad
vnitřním zpětným zrcátkem displej, který
prostřednictvím dvou kontrolek signalizuje
nezapnutí bezpečnostního pásu řidiče ne-
bo spolujezdce.
<
PORUCHA SYSTÉMU
VSTŘIKOVÁNÍ
(žlutá)
Při otočení klíče ve spínací skříň-
ce do polohy Mse tato kontrolka musí
za normálních podmínek rozsvítit, ale po
nastartování motoru musí zhasnout.
Jestliže kontrolka nezhasne nebo se roz-
svítí za jízdy, znamená to nesprávnou funk-
ci systému vstřikování, s možností pokle-
su výkonu, zhoršení ovladatelnosti moto-
ru a zvýšení spotřeby paliva.
V tomto stavu můžete pokračovat v jíz-
dě, ale nevystavujte motor velké zátěži a
nejezděte vysokou rychlostí. V každém
případě vyhledejte co nejdříve autorizo-
vaný servis Fiat.
U
134V NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍ
129-138 SCUDO LUM CZ_123-132 ScudoG9 IT 09/12/13 09.41 Pagina 134

STOP (červená)
Rozsvítí se současně s jakou-
koliv jinou kontrolkou signali-
zující nebezpečí. PORUCHA SYSTÉMU
ABS (žlutá)
Při otočení klíčkem do polohy
Mse kontrolka na přístrojové desce roz-
svítí, ale po několika sekundách musí zhas-
nout
Kontrolka se rozsvítí, jakmile přestane být
soustava ABS účinná nebo dostupná. Brz-
dová soustava zůstává nadále funkční ale
bez výkonů, které poskytuje ABS. Opatr-
ně pokračujte v jízdě a co nejdříve se ob-
raťte na autorizovaný servis Fiat.
>
“
VYPNUTÝ AIRBAG
SPOLUJEZDCE
(žlutá)
Kontrolka “
se rozsvítí při vypnutí čelní-
ho airbagu spolujezdce.
Jsou-li čelní airbagy na straně spolucestu-
jícího ve funkci, otočením klíčku na Mse
kontrolka
“
rozsvítí a zůstane svítit tr-
vale asi 4 sekundy, bliká další 4 sekundy a
pak musí zhasnout.Kontrolka
“
signalizuje i pří-
padné abnormality kontrol-
ky
¬
. Tento stav je signalizován bli-
káním kontrolky
“
i přes 4 sekundy.
V takovém případě by kontrolka
¬
mohla signalizovat případné závady
zádržných systémů. Než budete po-
kračovat v jízdě, kontaktujte autori-
zovaný servis Fiat a nechejte systém
bez prodlení zkontrolovat .
POZOR!
STOP
Pokud se kontrolka rozsvítí:
zastavte, zaparkujte, vytáh-
něte klíč ze spínací skříňky a obraťte
se na autorizovaný servis Fiat .
POZOR!
135
V NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOV
Á DESKA A
OVLADAČEBEZPEČNOSTSTARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍ
129-138 SCUDO LUM CZ_123-132 ScudoG9 IT 09/12/13 09.41 Pagina 135

REZERVA PALIVA (žlutá)
Při otočení klíčkem do polohy
Mse kontrolka na přístrojové
desce rozsvítí, ale po několika sekundách
musí zhasnout
Když se tato kontrolka rozsvítí, zajeďte k
čerpací stanici a doplňte palivo.
UPOZORNĚNÍ Blikání kontrolky signali-
zuje závadu v soustavě. V takovém přípa-
dě vyhledejte autorizovaný servis Fiat a ne-
chejte soustavu zkontrolovat.
KONCOVÁ SVĚTLA DO
MLHY (žlutá)
Kontrolka se rozsvítí při za-
pnutí zadní svítilny do mlhy.
4
HLÁŠENÍ OBECNÉ
UDÁLOSTI
(žlutá)
Tato kontrolka signalizuje blikáním méně
závažné abnormality. Trvalým svícením sig-
nalizuje závažné abnormality. Ve všech pří-
padech se na displeji zobrazuje hlášení.
V závislosti na závažnosti signalizované ab-
normality doporučujeme obrátit se na au-
torizovaný servis Fiat.
V případě dosažení minimální výšky hladi-
ny aditiva (verze s odlučovačem pevných
částic DPF): tato kontrolka se rozsvítí,
současně zní akustický signál a na displeji
se zobrazí hlášení. Vyhledejte autorizova-
ný servis Fiat.
è
PORUCHA SYSTÉMU
ESC (žlutá)
Při otočení klíčkem do polohy
Mse kontrolka na přístrojové desce roz-
svítí, ale po několika sekundách musí zhas-
nout
Blikání této kontrolky za jízdy signalizuje
prokluzování kol a zásah systému. V tom-
to případě systém optimalizuje tažnou sí-
lu a umožňuje zlepšení směrové stability
vozidla. Pokud zůstane kontrolka trvale
rozsvícená (kontrolka v tlačítku ESC OFF
zhasnutá), znamená to nesprávnou funkci
systému. V tomto případě zkontrolujte
tlak vzduchu v pneumatikách a/nebo se ob-
raťte na autorizovaný servis Fiat. Pokud
zůstane kontrolka trvale rozsvícená (kon-
trolka v tlačítku ESC OFF rozsvícená),
znamená to vypnutí systému.
PoznámkaBlikáním kontrolky za jízdy je
signalizováno účinkování systému ESC.
™
K
136V NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍ
129-138 SCUDO LUM CZ_123-132 ScudoG9 IT 09/12/13 09.41 Pagina 136
