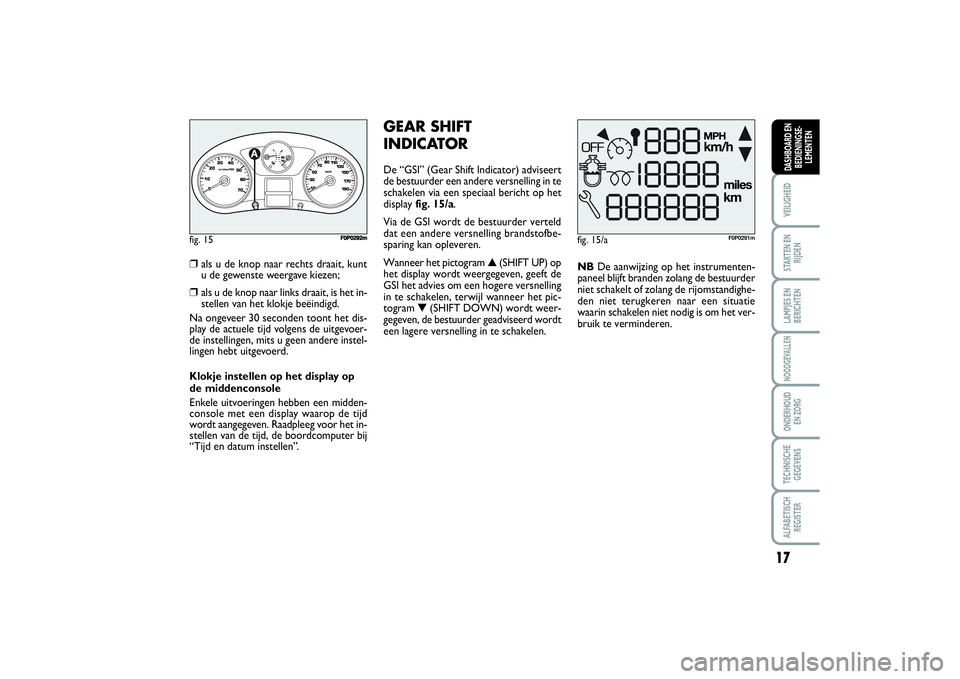

als u de knop naar rechts draait, kunt
u de gewenste weergave kiezen;
❒
als u de knop naar links draait, is het in-
stellen van het klokje beëindigd.
Na ongeveer 30 seconden toont het dis-
play de actuele tijd volgens de uitgevoer-
de instellingen, mits u geen andere instel-
lingen hebt uitgevoerd.
Klokje instellen op het display op
de middenconsole
Enkele uitvoeringen hebben een midden-
console met een display waarop de tijd
wordt aangegeven. Raadpleeg voor het in-
stellen van de tijd, de boordcomputer bij
“Tijd en datum instellen”.
fig. 15/a
F0P0291m
GEAR SHIFT
INDICATORDe “GSI” (Gear Shift Indicator) adviseert
de bestuurder een andere versnelling in te
schakelen via een speciaal bericht op het
display fig. 15/a.
Via de GSI wordt de bestuurder verteld
dat een andere versnelling brandstofbe-
sparing kan opleveren.
Wanneer het pictogram ▲(SHIFT UP) op
het display wordt weergegeven, geeft de
GSI het advies om een hogere versnelling
in te schakelen, terwijl wanneer het pic-
togram ▼(SHIFT DOWN) wordt weer-
gegeven, de bestuurder geadviseerd wordt
een lagere versnelling in te schakelen.NBDe aanwijzing op het instrumenten-
paneel blijft branden zolang de bestuurder
niet schakelt of zolang de rijomstandighe-
den niet terugkeren naar een situatie
waarin schakelen niet nodig is om het ver-
bruik te verminderen.
001-019 SCUDO LUM NL 27/03/14 10:39 Pagina 17

18VEILIGHEIDSTARTEN EN
RIJDENLAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTEN
ONDERHOUDSMETERDeze geeft informatie over de onder-
houdsintervallen in relatie tot het gebruik
van de auto.
Werking
Als de sleutel in het contactslot wordt ge-
stoken, dan wordt gedurende enkele se-
conden op het display een steeksleutel
weergegeven, als symbool voor de on-
derhoudswerkzaamheden; op het display
van de totaalkilometerteller wordt het
aantal kilometers (naar beneden afgerond)
aangegeven dan nog kan worden afgelegd
tot de volgende servicebeurt. De onder-
houdsintervallen worden berekend vanaf
de laatste reset van de meter.
Het interval wordt bepaald m.b.v. twee pa-
rameters:❒
afgelegde afstand
❒
verstreken tijd na de laatste service-
beurt.Interval tot volgende servicebeurt
overschreden.
Nadat de contactsleutel in
stand Mis gedraaid, knippert
gedurende enkele seconden
het steeksleutelsymbool voor
het onderhoud en wordt aan-
tal kilometers getoond dat na het ver-
strijken van het onderhoudsinterval is af-
gelegd. Afstand tot volgende servicebeurt
groter dan 1.000 km
Bijvoorbeeld: er kan nog 4.800 km wor-
den gereden tot de volgende servicebeurt.
Nadat de contactsleutel in stand Mis ge-
draaid, toont het display gedurende en-
kele seconden de volgende informatie:
De resterende afstand kan
worden beïnvloed door een
tijdfactor op basis van de wij-
ze waarop de bestuurder de
auto gebruikt .
F0P0354mF0P0355m
Enkele seconden later nadat de sleutel in stand
Mis gedraaid, wordt het motorolieniveau aan-
gegeven, vervolgens begint de kilometertel-
ler te werken en wordt de totaalkilometers-
tand en de dagtellerstand weergegeven.
Afstand tot volgende servicebeurt
kleiner dan 1.000 km
Nadat de contactsleutel in stand Mis ge-
draaid, knippert gedurende enkele secon-
den het steeksleutelsymbool voor het on-
derhoud en wordt het resterende aantal
kilometers getoond:Het steeksleutelsymbool blijft
bij draaiende motor perma-
nent branden totdat het on-
derhoud is uitgevoerd.
OLIENIVEAUMETER
Als u de contactsleutel in stand
Mdraait, geeft het instrument, na de
weergave van het aantal kilometers dat
nog kan worden afgelegd tot de volgende
servicebeurt, tijdelijk het olieniveau in het
motorcarter aan. Als het opschrift “OIL”
knippert, er een geluidssignaal klinkt en
een bericht verschijnt, dan is het olieniveau
in de motor onvoldoende. Als het op-
schrift “OIL –“ knippert, dan is er een sto-
ring in de olieniveausensor.
OIL OK
F0P0356m
Eerste van de twee intervallen bereikt: het
steeksleutelsymbool voor het onderhoud
brandt ook als het interval van twee jaar
is verstreken.
001-019 SCUDO LUM NL 27/03/14 10:39 Pagina 18

19
VEILIGHEIDSTARTEN EN
RIJDENLAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTEN
De stoffen bekleding van uw
auto is langdurig bestand te-
gen slijtage bij een normaal
gebruik van de auto. Hevig
en/of langdurig wrijven met kledingac-
cessoires zoals metalen gespen, sier-
knopen en klittenbandsluitingen, moet
echter absoluut worden vermeden om-
dat hierdoor grote druk ontstaat op een
bepaalde plek op de bekleding, waar-
door deze plek kan slijten en de bekle-
ding beschadigd wordt . Afstand tot de bestemming
Geeft de nog af te leggen afstand aan tot
de ingestelde bestemming als het naviga-
tiesysteem is ingeschakeld.
Afgelegde afstand
Geeft de afgelegde afstand aan, berekend
vanaf het begin van de rit na de resetpro-
cedure (gegevens op nul zetten).
Gemiddeld verbruik
Geeft het gemiddelde brandstofverbruik
aan, berekend vanaf het begin van de rit na
de resetprocedure (gegevens op nul zet-
ten).
Gemiddelde snelheid
Geeft de gemiddelde snelheid aan, bere-
kend vanaf het begin van de rit na de res-
etprocedure (gegevens op nul zetten).
TRIPCOMPUTERMet de tripcomputer kunnen, door her-
haaldelijk op de knop fig. 16aan het uit-
einde van de hendel te drukken, achter-
eenvolgens de onderstaande gegevens
worden getoond:
actieradius auto, huidig brandstof-
verbruik, afstand tot de bestem-
ming, trip 1 (afgelegde afstand, ge-
middeld brandstofverbruik, gemid-
delde snelheid) en trip 2 (afgelegde
afstand, gemiddeld brandstofver-
bruik, gemiddelde snelheid).
Deze informatie wordt weergegeven op
het display van het CONNECT info-tele-
maticasysteem.
Op nul zetten (reset): om de gegevens
op nul te zetten; houd langer dan 2 se-
conden de knop ingedrukt die is afgebeeld
in fig. 16.
Actieradius van de auto
Geeft de geschatte afstand aan die nog kan
worden afgelegd met de brandstof in de
brandstoftank, waarbij er van uit wordt ge-
gaan dat het rijgedrag niet verandert.
Huidig verbruik
Geeft het gemiddelde brandstofverbruik
aan dat berekend wordt over de laatst ver-
streken seconden van de rit.
fig. 16
F0P0041m
ZITPLAATSEN VOOR
Alle afstellingen mogen uit-
sluitend bij een stilstaande
auto worden uitgevoerd.
ATTENTIE!
001-019 SCUDO LUM NL 27/03/14 10:39 Pagina 19

20VEILIGHEIDSTARTEN EN
RIJDENLAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTEN

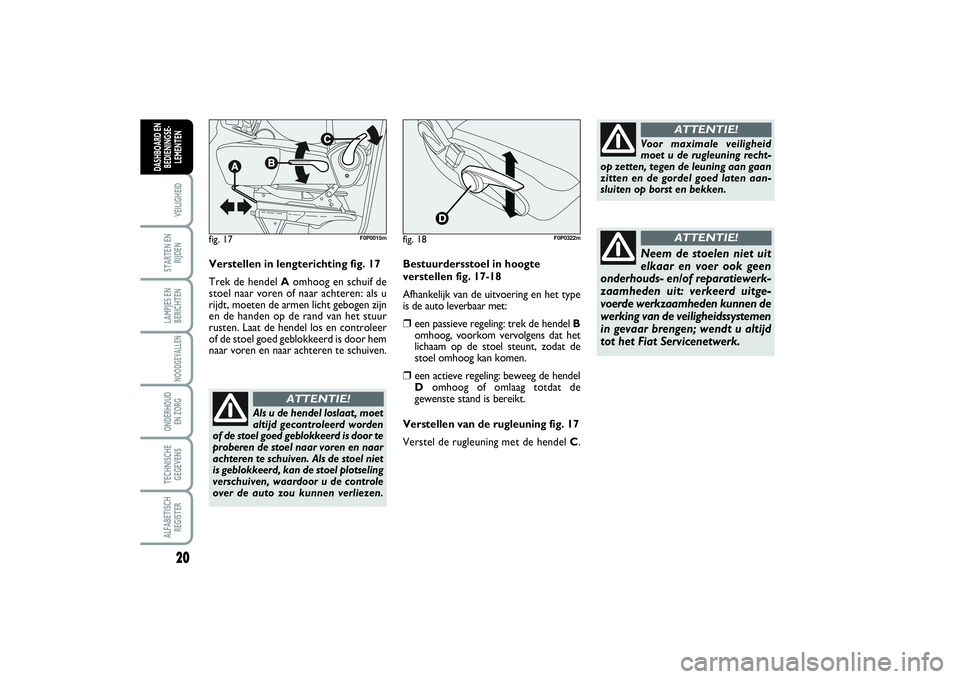

Verstellen in lengterichting fig. 17
Trek de hendel Aomhoog en schuif de
stoel naar voren of naar achteren: als u
rijdt, moeten de armen licht gebogen zijn
en de handen op de rand van het stuur
rusten. Laat de hendel los en controleer
of de stoel goed geblokkeerd is door hem
naar voren en naar achteren te schuiven.
Als u de hendel loslaat, moet
altijd gecontroleerd worden
of de stoel goed geblokkeerd is door te
proberen de stoel naar voren en naar
achteren te schuiven. Als de stoel niet
is geblokkeerd, kan de stoel plotseling
verschuiven, waardoor u de controle
over de auto zou kunnen verliezen.
ATTENTIE!
Voor maximale veiligheid
moet u de rugleuning recht-
op zetten, tegen de leuning aan gaan
zitten en de gordel goed laten aan-
sluiten op borst en bekken.
ATTENTIE!
Neem de stoelen niet uit
elkaar en voer ook geen
onderhouds- en/of reparatiewerk-
zaamheden uit: verkeerd uitge-
voerde werkzaamheden kunnen de
werking van de veiligheidssystemen
in gevaar brengen; wendt u altijd
tot het Fiat Servicenetwerk.
ATTENTIE!
fig. 17
F0P0015m
Bestuurdersstoel in hoogte
verstellen fig. 17-18
Afhankelijk van de uitvoering en het type
is de auto leverbaar met:❒
een passieve regeling: trek de hendel B
omhoog, voorkom vervolgens dat het
lichaam op de stoel steunt, zodat de
stoel omhoog kan komen.
❒
een actieve regeling: beweeg de hendel
Domhoog of omlaag totdat de
gewenste stand is bereikt.
Verstellen van de rugleuning fig. 17
Verstel de rugleuning met de hendel C.
fig. 18
F0P0322m
020-082 SCUDO LUM NL 02/12/13 15.19 Pagina 20

21
VEILIGHEIDSTARTEN EN
RIJDENLAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTEN
fig. 18/a
F0P0016m
fig. 19A
B
F0P0017m
fig. 20
F0P0018m
fig. 21
F0P0019m

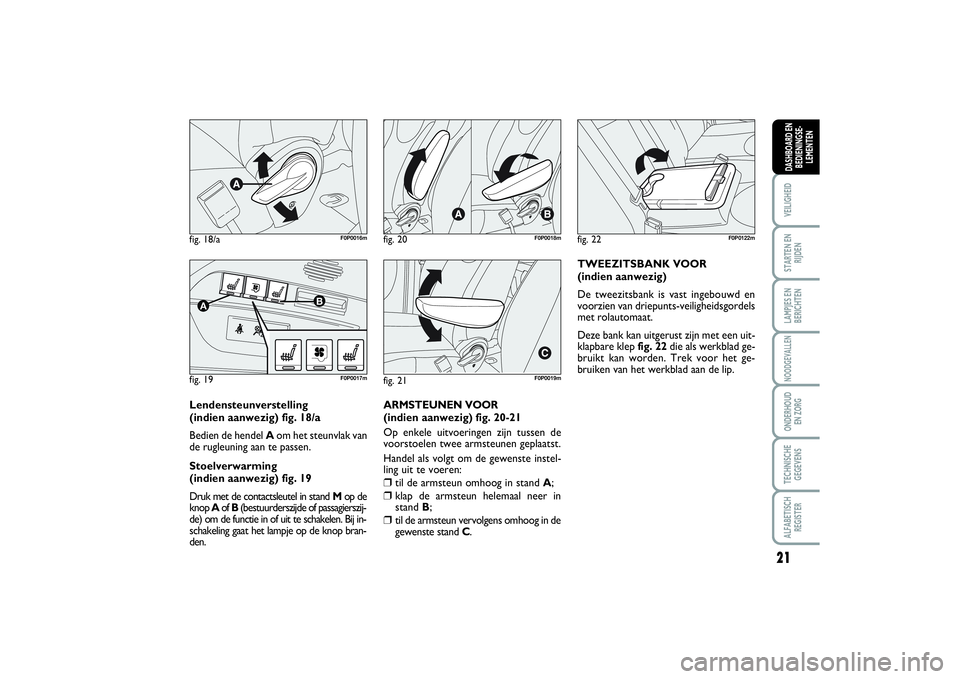

Lendensteunverstelling
(indien aanwezig) fig. 18/a
Bedien de hendel Aom het steunvlak van
de rugleuning aan te passen.
Stoelverwarming
(indien aanwezig) fig. 19
Druk met de contactsleutel in stand Mop de
knop Aof B(bestuurderszijde of passagierszij-
de) om de functie in of uit te schakelen. Bij in-
schakeling gaat het lampje op de knop bran-
den.ARMSTEUNEN VOOR
(indien aanwezig) fig. 20-21
Op enkele uitvoeringen zijn tussen de
voorstoelen twee armsteunen geplaatst.
Handel als volgt om de gewenste instel-
ling uit te voeren:
❒
til de armsteun omhoog in stand A;
❒
klap de armsteun helemaal neer in
stand B;
❒
til de armsteun vervolgens omhoog in de
gewenste stand C.
fig. 22
F0P0122m
TWEEZITSBANK VOOR
(indien aanwezig)
De tweezitsbank is vast ingebouwd en
voorzien van driepunts-veiligheidsgordels
met rolautomaat.
Deze bank kan uitgerust zijn met een uit-
klapbare klep fig. 22die als werkblad ge-
bruikt kan worden. Trek voor het ge-
bruiken van het werkblad aan de lip.
020-082 SCUDO LUM NL 02/12/13 15.19 Pagina 21

22VEILIGHEIDSTARTEN EN
RIJDENLAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTEN
NEERKLAPPEN, VERWIJDEREN
EN WEER MONTEREN VAN DE
ACHTERBANK
Voor het verwijderen en
vervolgens weer monteren
van de achterbank, moet de rug-
leuning neergeklapt worden gehou-
den en plat tegen de zitting aanlig-
gen, om ieder mogelijk contact te
voorkomen met de scharnierme-
chanismen van de bank zelf.
ATTENTIE!
ZITPLAATSEN

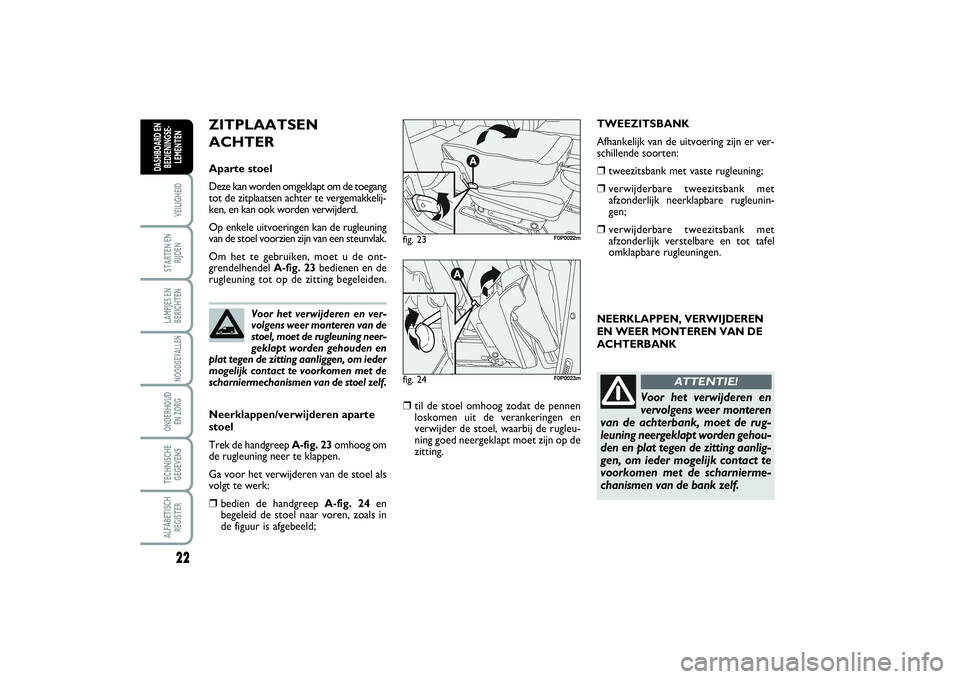

ACHTERAparte stoel
Deze kan worden omgeklapt om de toegang
tot de zitplaatsen achter te vergemakkelij-
ken, en kan ook worden verwijderd.
Op enkele uitvoeringen kan de rugleuning
van de stoel voorzien zijn van een steunvlak.
Om het te gebruiken, moet u de ont-
grendelhendel A-fig. 23bedienen en de
rugleuning tot op de zitting begeleiden.
Neerklappen/verwijderen aparte
stoel
Trek de handgreep A-fig. 23omhoog om
de rugleuning neer te klappen.
Ga voor het verwijderen van de stoel als
volgt te werk:❒
bedien de handgreep A-fig. 24en
begeleid de stoel naar voren, zoals in
de figuur is afgebeeld;
❒
til de stoel omhoog zodat de pennen
loskomen uit de verankeringen en
verwijder de stoel, waarbij de rugleu-
ning goed neergeklapt moet zijn op de
zitting.
fig. 23
F0P0022m
fig. 24
F0P0023m
Voor het verwijderen en ver-
volgens weer monteren van de
stoel, moet de rugleuning neer-
geklapt worden gehouden en
plat tegen de zitting aanliggen, om ieder
mogelijk contact te voorkomen met de
scharniermechanismen van de stoel zelf.
TWEEZITSBANK
Afhankelijk van de uitvoering zijn er ver-
schillende soorten:❒
tweezitsbank met vaste rugleuning;
❒
verwijderbare tweezitsbank met
afzonderlijk neerklapbare rugleunin-
gen;
❒
verwijderbare tweezitsbank met
afzonderlijk verstelbare en tot tafel
omklapbare rugleuningen.
020-082 SCUDO LUM NL 02/12/13 15.19 Pagina 22

23
VEILIGHEIDSTARTEN EN
RIJDENLAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTEN
Trek aan de hendel A-fig. 25om de rug-
leuning neer te klappen.
Ga voor het verwijderen van de bank als
volgt te werk:
– laat de hoofdsteunen geheel zakken;fig. 25
F0P0024m
Zorg dat de verankeringen
in de vloer altijd goed
schoon zijn; de aanwezigheid van
vreemde voorwerpen kan de juiste
vergrendeling van de stoelen in ge-
vaar brengen.
ATTENTIE!
Controleer voordat u gaat
rijden of alle zitplaatsen in
de rijrichting staan en goed ge-
blokkeerd zijn. Alleen deze op-
stelling staat een doelmatig ge-
bruik van de veiligheidsgordels toe.
ATTENTIE!
fig. 26
F0P0025m
– klap de rugleuning neer zoals hiervoor
beschreven;
– trek de hendelA-fig. 26omhoog en
klap de bank om;
– til de bank omhoog zodat de pennen los-
komen uit de verankeringen en verwijder
de bank, waarbij de rugleuning goed neer-
geklapt moet zijn op de zitting.
Ga voor het weer monteren van de bank
als volgt te werk:
– til de bank omhoog en haak de pennen
op de juiste wijze in de verankeringen op
de vloer;
– begeleid de bank totdat deze automatisch
in de bevestigingspunten achter vergren-
delt.
020-082 SCUDO LUM NL 02/12/13 15.19 Pagina 23

24VEILIGHEIDSTARTEN EN
RIJDENLAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTEN

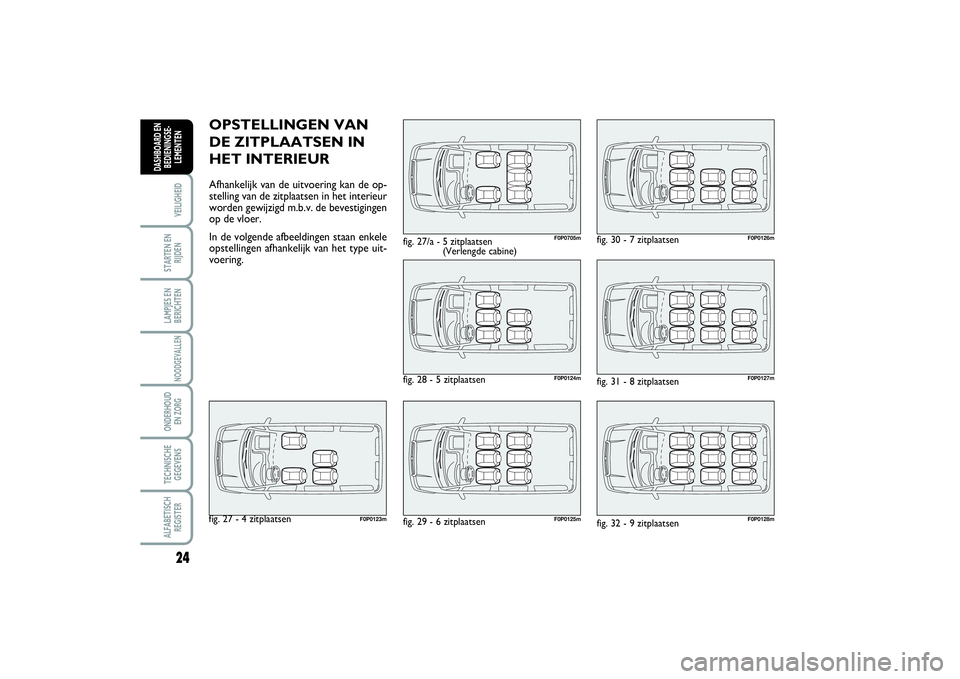

OPSTELLINGEN VAN
DE ZITPLAATSEN IN
HET INTERIEURAfhankelijk van de uitvoering kan de op-
stelling van de zitplaatsen in het interieur
worden gewijzigd m.b.v. de bevestigingen
op de vloer.
In de volgende afbeeldingen staan enkele
opstellingen afhankelijk van het type uit-
voering.
fig. 27/a - 5 zitplaatsen
(Verlengde cabine)
)
F0P0705m
fig. 28 - 5 zitplaatsen
F0P0124m
fig. 29 - 6 zitplaatsen
F0P0125m
fig. 30 - 7 zitplaatsen
F0P0126m
fig. 31 - 8 zitplaatsen
F0P0127m
fig. 32 - 9 zitplaatsen
F0P0128m
fig. 27 - 4 zitplaatsen
F0P0123m
020-082 SCUDO LUM NL 02/12/13 15.19 Pagina 24

25
VEILIGHEIDSTARTEN EN
RIJDENLAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTEN

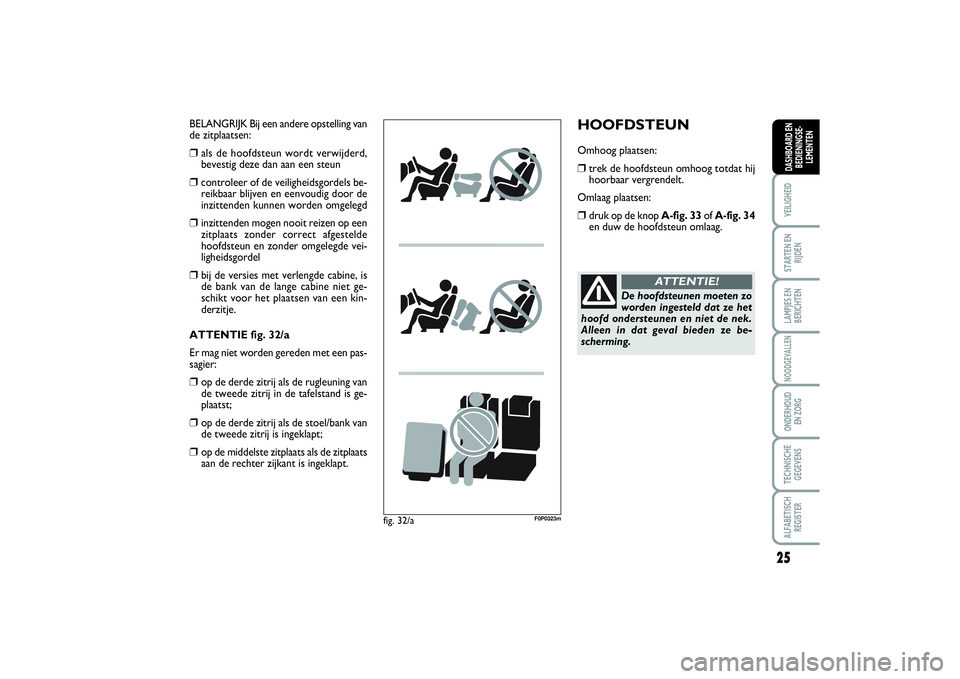

HOOFDSTEUNOmhoog plaatsen:❒
trek de hoofdsteun omhoog totdat hij
hoorbaar vergrendelt.
Omlaag plaatsen:
❒
druk op de knop A-fig. 33of A-fig. 34
en duw de hoofdsteun omlaag.
De hoofdsteunen moeten zo
worden ingesteld dat ze het
hoofd ondersteunen en niet de nek.
Alleen in dat geval bieden ze be-
scherming.
ATTENTIE!
BELANGRIJK Bij een andere opstelling van
de zitplaatsen:❒
als de hoofdsteun wordt verwijderd,
bevestig deze dan aan een steun
❒
controleer of de veiligheidsgordels be-
reikbaar blijven en eenvoudig door de
inzittenden kunnen worden omgelegd
❒
inzittenden mogen nooit reizen op een
zitplaats zonder correct afgestelde
hoofdsteun en zonder omgelegde vei-
ligheidsgordel
❒
bij de versies met verlengde cabine, is
de bank van de lange cabine niet ge-
schikt voor het plaatsen van een kin-
derzitje.
ATTENTIE fig. 32/a
Er mag niet worden gereden met een pas-
sagier:
❒
op de derde zitrij als de rugleuning van
de tweede zitrij in de tafelstand is ge-
plaatst;
❒
op de derde zitrij als de stoel/bank van
de tweede zitrij is ingeklapt;
❒
op de middelste zitplaats als de zitplaats
aan de rechter zijkant is ingeklapt.
fig. 32/a
F0P0323m
020-082 SCUDO LUM NL 02/12/13 15.19 Pagina 25

26VEILIGHEIDSTARTEN EN
RIJDENLAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTEN

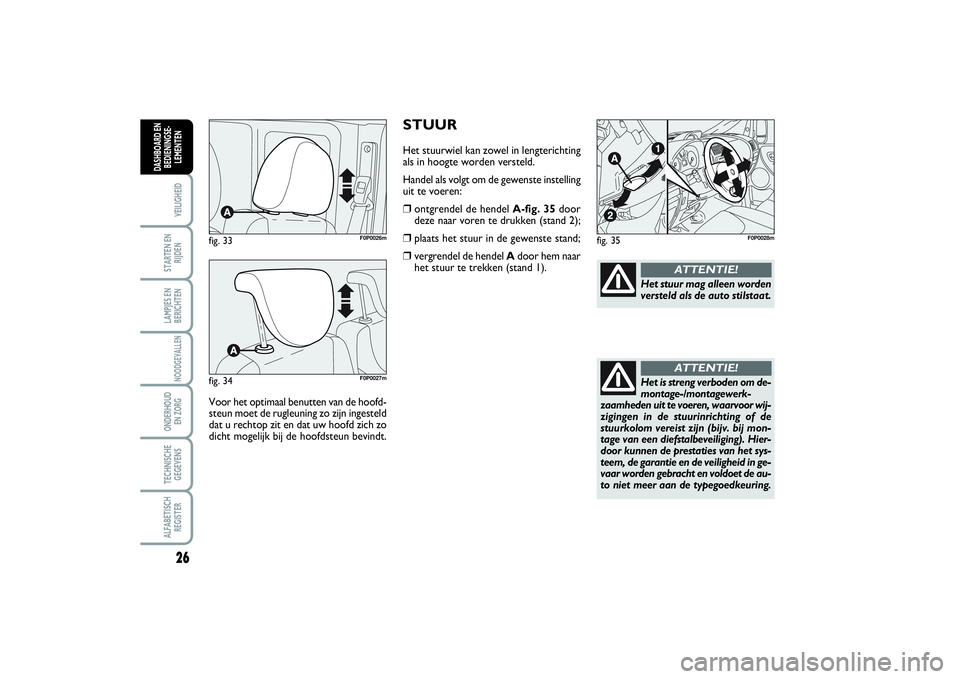

STUURHet stuurwiel kan zowel in lengterichting
als in hoogte worden versteld.
Handel als volgt om de gewenste instelling
uit te voeren:❒
ontgrendel de hendel A-fig. 35door
deze naar voren te drukken (stand 2);
❒
plaats het stuur in de gewenste stand;
❒
vergrendel de hendel Adoor hem naar
het stuur te trekken (stand 1).
fig. 35
F0P0028m
Het stuur mag alleen worden
versteld als de auto stilstaat.
ATTENTIE!
Het is streng verboden om de-
montage-/montagewerk-
zaamheden uit te voeren, waarvoor wij-
zigingen in de stuurinrichting of de
stuurkolom vereist zijn (bijv. bij mon-
tage van een diefstalbeveiliging). Hier-
door kunnen de prestaties van het sys-
teem, de garantie en de veiligheid in ge-
vaar worden gebracht en voldoet de au-
to niet meer aan de typegoedkeuring.
ATTENTIE!
fig. 33
F0P0026m
fig. 34
F0P0027m
Voor het optimaal benutten van de hoofd-
steun moet de rugleuning zo zijn ingesteld
dat u rechtop zit en dat uw hoofd zich zo
dicht mogelijk bij de hoofdsteun bevindt.
020-082 SCUDO LUM NL 02/12/13 15.19 Pagina 26
