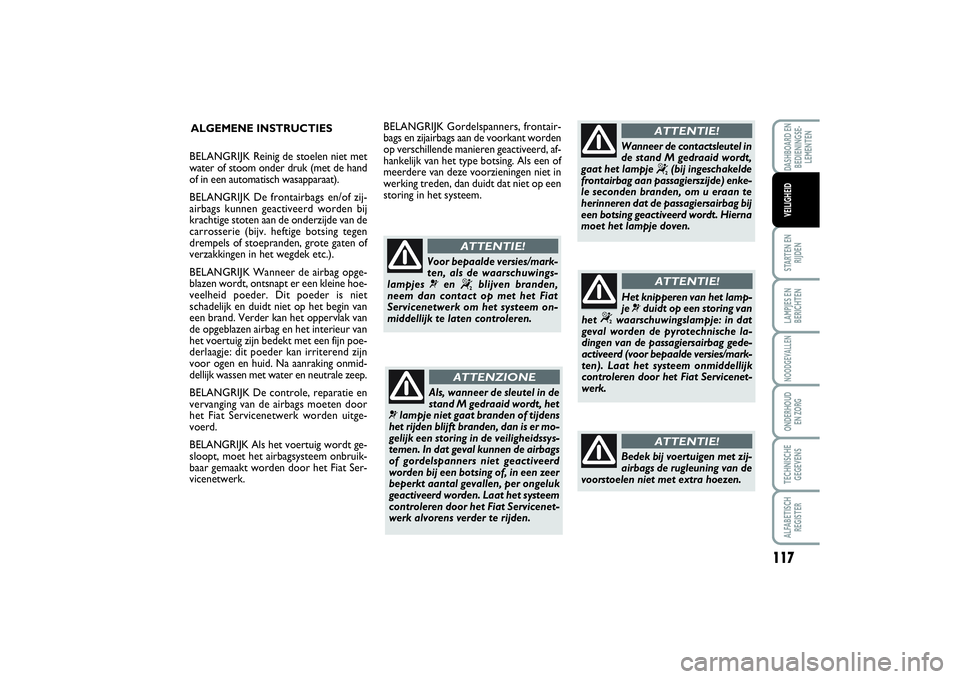

ALGEMENE INSTRUCTIES
Als, wanneer de sleutel in de
stand M gedraaid wordt, het
¬lampje niet gaat branden of tijdens
het rijden blijft branden, dan is er mo-
gelijk een storing in de veiligheidssys-
temen. In dat geval kunnen de airbags
of gordelspanners niet geactiveerd
worden bij een botsing of, in een zeer
beperkt aantal gevallen, per ongeluk
geactiveerd worden. Laat het systeem
controleren door het Fiat Servicenet-
werk alvorens verder te rijden.
ATTENZIONE
Voor bepaalde versies/mark-
ten, als de waarschuwings-
lampjes ¬
en
“
blijven branden,
neem dan contact op met het Fiat
Servicenetwerk om het systeem on-
middellijk te laten controleren.
ATTENTIE!
BELANGRIJK Reinig de stoelen niet met
water of stoom onder druk (met de hand
of in een automatisch wasapparaat).
BELANGRIJK De frontairbags en/of zij-
airbags kunnen geactiveerd worden bij
krachtige stoten aan de onderzijde van de
carrosserie (bijv. heftige botsing tegen
drempels of stoepranden, grote gaten of
verzakkingen in het wegdek etc.).
BELANGRIJK Wanneer de airbag opge-
blazen wordt, ontsnapt er een kleine hoe-
veelheid poeder. Dit poeder is niet
schadelijk en duidt niet op het begin van
een brand. Verder kan het oppervlak van
de opgeblazen airbag en het interieur van
het voertuig zijn bedekt met een fijn poe-
derlaagje: dit poeder kan irriterend zijn
voor ogen en huid. Na aanraking onmid-
dellijk wassen met water en neutrale zeep.
BELANGRIJK De controle, reparatie en
vervanging van de airbags moeten door
het Fiat Servicenetwerk worden uitge-
voerd.
BELANGRIJK Als het voertuig wordt ge-
sloopt, moet het airbagsysteem onbruik-
baar gemaakt worden door het Fiat Ser-
vicenetwerk.BELANGRIJK Gordelspanners, frontair-
bags en zijairbags aan de voorkant worden
op verschillende manieren geactiveerd, af-
hankelijk van het type botsing. Als een of
meerdere van deze voorzieningen niet in
werking treden, dan duidt dat niet op een
storing in het systeem.
Het knipperen van het lamp-
je ¬duidt op een storing van
het
“
waarschuwingslampje: in dat
geval worden de pyrotechnische la-
dingen van de passagiersairbag gede-
activeerd (voor bepaalde versies/mark-
ten). Laat het systeem onmiddellijk
controleren door het Fiat Servicenet-
werk.
ATTENTIE!
Wanneer de contactsleutel in
de stand M gedraaid wordt,
gaat het lampje
“
(bij ingeschakelde
frontairbag aan passagierszijde) enke-
le seconden branden, om u eraan te
herinneren dat de passagiersairbag bij
een botsing geactiveerd wordt. Hierna
moet het lampje doven.
ATTENTIE!
Bedek bij voertuigen met zij-
airbags de rugleuning van de
voorstoelen niet met extra hoezen.
ATTENTIE!
097-118 SCUDO LUM NL 02/04/14 11:03 Pagina 117

118STARTEN EN
RIJDENLAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEID

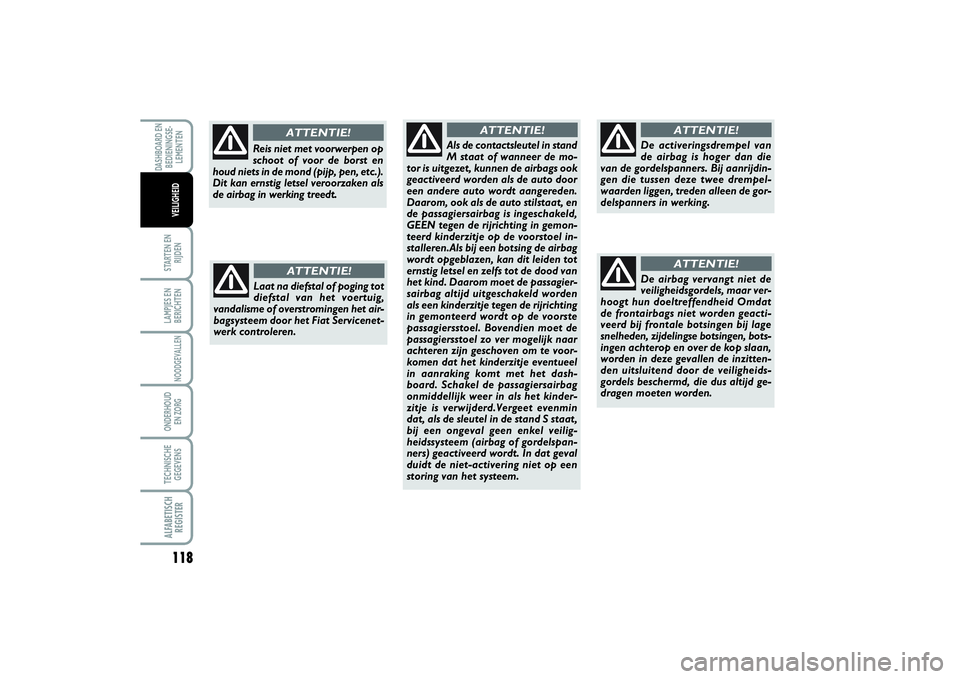

Laat na diefstal of poging tot
diefstal van het voertuig,
vandalisme of overstromingen het air-
bagsysteem door het Fiat Servicenet-
werk controleren.
ATTENTIE!
Als de contactsleutel in stand
M staat of wanneer de mo-
tor is uitgezet, kunnen de airbags ook
geactiveerd worden als de auto door
een andere auto wordt aangereden.
Daarom, ook als de auto stilstaat, en
de passagiersairbag is ingeschakeld,
GEEN tegen de rijrichting in gemon-
teerd kinderzitje op de voorstoel in-
stalleren.Als bij een botsing de airbag
wordt opgeblazen, kan dit leiden tot
ernstig letsel en zelfs tot de dood van
het kind. Daarom moet de passagier-
sairbag altijd uitgeschakeld worden
als een kinderzitje tegen de rijrichting
in gemonteerd wordt op de voorste
passagiersstoel. Bovendien moet de
passagiersstoel zo ver mogelijk naar
achteren zijn geschoven om te voor-
komen dat het kinderzitje eventueel
in aanraking komt met het dash-
board. Schakel de passagiersairbag
onmiddellijk weer in als het kinder-
zitje is verwijderd.Vergeet evenmin
dat, als de sleutel in de stand S staat,
bij een ongeval geen enkel veilig-
heidssysteem (airbag of gordelspan-
ners) geactiveerd wordt. In dat geval
duidt de niet-activering niet op een
storing van het systeem.
ATTENTIE!
De activeringsdrempel van
de airbag is hoger dan die
van de gordelspanners. Bij aanrijdin-
gen die tussen deze twee drempel-
waarden liggen, treden alleen de gor-
delspanners in werking.
ATTENTIE!
De airbag vervangt niet de
veiligheidsgordels, maar ver-
hoogt hun doeltreffendheid Omdat
de frontairbags niet worden geacti-
veerd bij frontale botsingen bij lage
snelheden, zijdelingse botsingen, bots-
ingen achterop en over de kop slaan,
worden in deze gevallen de inzitten-
den uitsluitend door de veiligheids-
gordels beschermd, die dus altijd ge-
dragen moeten worden.
ATTENTIE!
Reis niet met voorwerpen op
schoot of voor de borst en
houd niets in de mond (pijp, pen, etc.).
Dit kan ernstig letsel veroorzaken als
de airbag in werking treedt.
ATTENTIE!
097-118 SCUDO LUM NL 02/04/14 11:03 Pagina 118

119
LAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTENLAMPJES EN
BERICHTENSTARTEN EN
RIJDEN
MOTOR STARTEN ............................................................. 120
PARKEREN ............................................................................ 122
GEBRUIK VAN DE HANDGESCHAKELDE
VERSNELLINGSBAK ........................................................... 123
BRANDSTOFBESPARING ................................................. 124
WINTERBANDEN .............................................................. 127
SNEEUWKETTINGEN ....................................................... 127
AUTO LANGERE TIJD STALLEN.................................... 128
S S
T T
A A
R R
T T
E E
N N

E E
N N

R R
I I
J J
D D
E E
N N
119-128 SCUDO LUM NL 27/11/13 17.02 Pagina 119

120LAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN

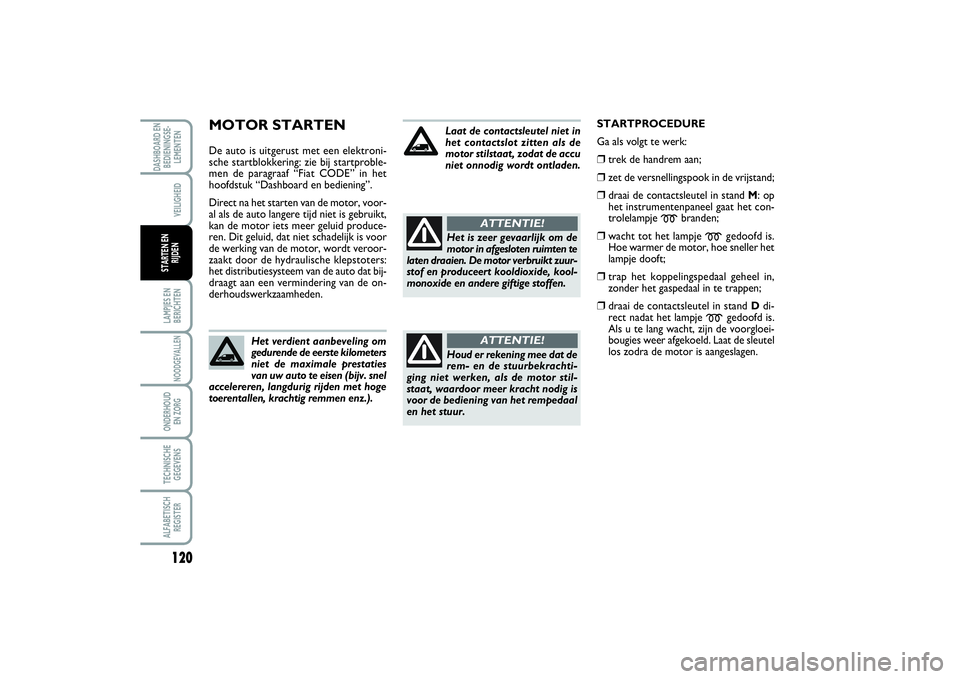

MOTOR STARTENDe auto is uitgerust met een elektroni-
sche startblokkering: zie bij startproble-
men de paragraaf “Fiat CODE” in het
hoofdstuk “Dashboard en bediening”.
Direct na het starten van de motor, voor-
al als de auto langere tijd niet is gebruikt,
kan de motor iets meer geluid produce-
ren. Dit geluid, dat niet schadelijk is voor
de werking van de motor, wordt veroor-
zaakt door de hydraulische klepstoters:
het distributiesysteem van de auto dat bij-
draagt aan een vermindering van de on-
derhoudswerkzaamheden.
Het verdient aanbeveling om
gedurende de eerste kilometers
niet de maximale prestaties
van uw auto te eisen (bijv. snel
accelereren, langdurig rijden met hoge
toerentallen, krachtig remmen enz.).
Laat de contactsleutel niet in
het contactslot zitten als de
motor stilstaat, zodat de accu
niet onnodig wordt ontladen.Het is zeer gevaarlijk om de
motor in afgesloten ruimten te
laten draaien. De motor verbruikt zuur-
stof en produceert kooldioxide, kool-
monoxide en andere giftige stoffen.
ATTENTIE!
Houd er rekening mee dat de
rem- en de stuurbekrachti-
ging niet werken, als de motor stil-
staat, waardoor meer kracht nodig is
voor de bediening van het rempedaal
en het stuur.
ATTENTIE!
STARTPROCEDURE
Ga als volgt te werk:❒
trek de handrem aan;
❒
zet de versnellingspook in de vrijstand;
❒
draai de contactsleutel in stand M: op
het instrumentenpaneel gaat het con-
trolelampje
m
branden;
❒
wacht tot het lampje
m
gedoofd is.
Hoe warmer de motor, hoe sneller het
lampje dooft;
❒
trap het koppelingspedaal geheel in,
zonder het gaspedaal in te trappen;
❒
draai de contactsleutel in stand Ddi-
rect nadat het lampje
m
gedoofd is.
Als u te lang wacht, zijn de voorgloei-
bougies weer afgekoeld. Laat de sleutel
los zodra de motor is aangeslagen.
119-128 SCUDO LUM NL 27/11/13 17.02 Pagina 120

121
LAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTENLAMPJES EN
BERICHTENSTARTEN EN
RIJDEN

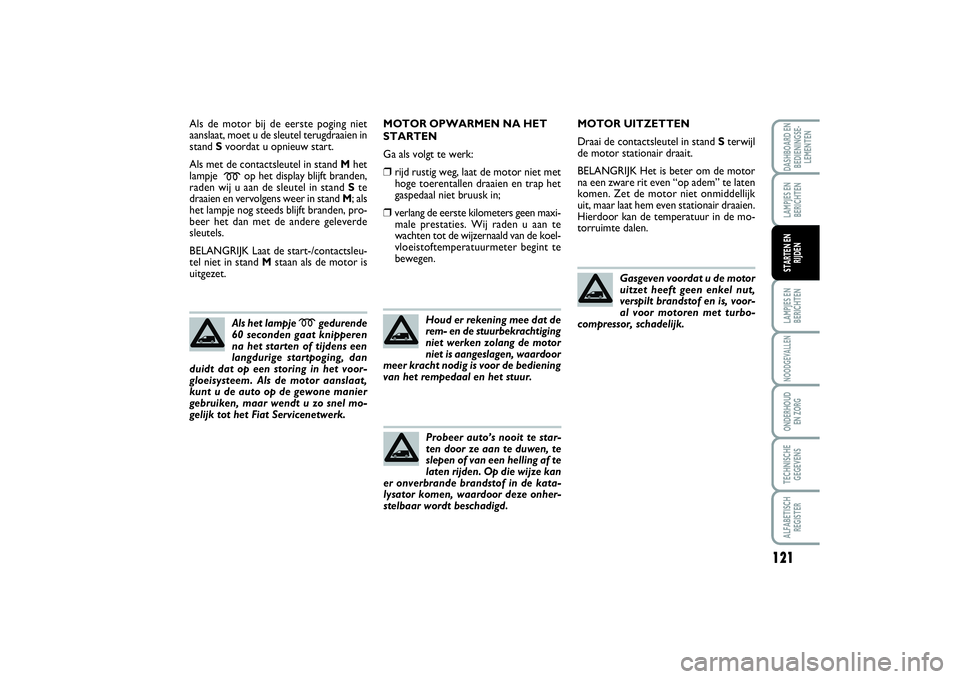

Als de motor bij de eerste poging niet
aanslaat, moet u de sleutel terugdraaien in
stand Svoordat u opnieuw start.
Als met de contactsleutel in stand Mhet
lampje
m
op het display blijft branden,
raden wij u aan de sleutel in stand Ste
draaien en vervolgens weer in stand M; als
het lampje nog steeds blijft branden, pro-
beer het dan met de andere geleverde
sleutels.
BELANGRIJK Laat de start-/contactsleu-
tel niet in stand Mstaan als de motor is
uitgezet.
Als het lampje
m
gedurende
60 seconden gaat knipperen
na het starten of tijdens een
langdurige startpoging, dan
duidt dat op een storing in het voor-
gloeisysteem. Als de motor aanslaat,
kunt u de auto op de gewone manier
gebruiken, maar wendt u zo snel mo-
gelijk tot het Fiat Servicenetwerk.
MOTOR OPWARMEN NA HET
STARTEN
Ga als volgt te werk:❒
rijd rustig weg, laat de motor niet met
hoge toerentallen draaien en trap het
gaspedaal niet bruusk in;
❒
verlang de eerste kilometers geen maxi-
male prestaties. Wij raden u aan te
wachten tot de wijzernaald van de koel-
vloeistoftemperatuurmeter begint te
bewegen.
Houd er rekening mee dat de
rem- en de stuurbekrachtiging
niet werken zolang de motor
niet is aangeslagen, waardoor
meer kracht nodig is voor de bediening
van het rempedaal en het stuur.
Probeer auto’s nooit te star-
ten door ze aan te duwen, te
slepen of van een helling af te
laten rijden. Op die wijze kan
er onverbrande brandstof in de kata-
lysator komen, waardoor deze onher-
stelbaar wordt beschadigd.
MOTOR UITZETTEN
Draai de contactsleutel in stand Sterwijl
de motor stationair draait.
BELANGRIJK Het is beter om de motor
na een zware rit even “op adem” te laten
komen. Zet de motor niet onmiddellijk
uit, maar laat hem even stationair draaien.
Hierdoor kan de temperatuur in de mo-
torruimte dalen.
Gasgeven voordat u de motor
uitzet heeft geen enkel nut,
verspilt brandstof en is, voor-
al voor motoren met turbo-
compressor, schadelijk.
119-128 SCUDO LUM NL 27/11/13 17.02 Pagina 121

122LAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
HANDREM fig. 1
De handrem is aan de linkerzijde van de
bestuurdersstoel geplaatst.
Om de handrem in te schakelen, moet u
de hendel omhoog trekken zodat de auto
blokkeert. Op een vlakke ondergrond
hoort de auto geblokkeerd te zijn als de
handrem vier of vijf tanden is aangetrok-
ken. Op sterke hellingen en bij een bela-
den auto moet de handrem negen of tien
tanden worden aangetrokken.
BELANGRIJK Als dit niet het geval is, laat
dan het Fiat Servicenetwerk de handrem
afstellen.
Als de handrem is aangetrokken en de
contactsleutel in stand Mstaat, gaat op
het instrumentenpaneel het waarschu-
wingslampje
x
branden.
PARKERENGa als volgt te werk:❒
zet de motor uit en trek de handrem
aan;
❒
schakel een versnelling in (de 1e als de
weg omhoog loopt, de achteruit als de
weg omlaag loopt) en zet de voorwie-
len iets uitgestuurd.
Als de auto op een steile helling staat,
blokkeer de wielen dan met stenen of wig-
gen. Laat de contactsleutel nooit in het
contactslot zitten omdat hierdoor de ac-
cu ontlaadt. Neem bovendien de sleutel
altijd uit het contactslot als u de auto ver-
laat.
Laat kinderen nooit alleen
achter in de auto. Neem de
sleutel altijd uit het contactslot als u
de auto verlaat en neem de sleutel
mee.
ATTENTIE!
fig. 1
F0P0118m
Handrem uitschakelen:❒
trek de hendel iets omhoog en druk op
ontgrendelknop A;
❒
druk op de knop Aen laat de hendel
zakken. Het lampje
x
op het instru-
mentenpaneel dooft.
Om onverwachtse bewegingen van de au-
to te voorkomen, moet bij het bedienen
van de handrem het rempedaal worden in-
getrapt.
Als de auto is uitgerust met
wielophanging met luchtve-
ring en u de auto parkeert,
moet u altijd controleren of er
voldoende ruimte is boven het dak en
rond de auto. De auto kan automatisch
worden verhoogd (of verlaagd) op ba-
sis van eventuele temperatuurwisselin-
gen of wijzigingen in de lading.
119-128 SCUDO LUM NL 27/11/13 17.02 Pagina 122

123
LAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTENLAMPJES EN
BERICHTENSTARTEN EN
RIJDEN

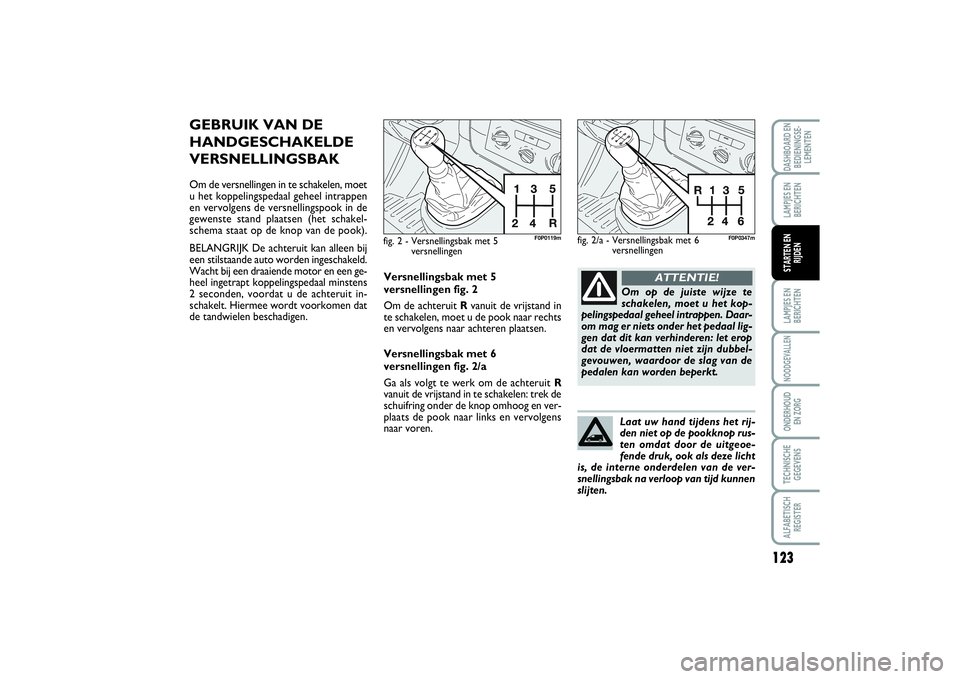

GEBRUIK VAN DE
HANDGESCHAKELDE
VERSNELLINGSBAKOm de versnellingen in te schakelen, moet
u het koppelingspedaal geheel intrappen
en vervolgens de versnellingspook in de
gewenste stand plaatsen (het schakel-
schema staat op de knop van de pook).
BELANGRIJK De achteruit kan alleen bij
een stilstaande auto worden ingeschakeld.
Wacht bij een draaiende motor en een ge-
heel ingetrapt koppelingspedaal minstens
2 seconden, voordat u de achteruit in-
schakelt. Hiermee wordt voorkomen dat
de tandwielen beschadigen.
fig. 2 - Versnellingsbak met 5
versnellingen
F0P0119m
Versnellingsbak met 5
versnellingen fig. 2
Om de achteruit Rvanuit de vrijstand in
te schakelen, moet u de pook naar rechts
en vervolgens naar achteren plaatsen.
Versnellingsbak met 6
versnellingen fig. 2/a
Ga als volgt te werk om de achteruit R
vanuit de vrijstand in te schakelen: trek de
schuifring onder de knop omhoog en ver-
plaats de pook naar links en vervolgens
naar voren.
Om op de juiste wijze te
schakelen, moet u het kop-
pelingspedaal geheel intrappen. Daar-
om mag er niets onder het pedaal lig-
gen dat dit kan verhinderen: let erop
dat de vloermatten niet zijn dubbel-
gevouwen, waardoor de slag van de
pedalen kan worden beperkt.
ATTENTIE!
Laat uw hand tijdens het rij-
den niet op de pookknop rus-
ten omdat door de uitgeoe-
fende druk, ook als deze licht
is, de interne onderdelen van de ver-
snellingsbak na verloop van tijd kunnen
slijten.
fig. 2/a - Versnellingsbak met 6
versnellingen
F0P0347m
119-128 SCUDO LUM NL 27/11/13 17.02 Pagina 123

124LAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
Imperiaal/skidrager
Verwijder de imperiaal of skidrager als u
deze niet gebruikt. Deze accessoires ver-
minderen de aerodynamica van de auto,
waardoor het brandstofverbruik toe-
neemt. Gebruik voor het vervoer van vo-
lumineuze voorwerpen bij voorkeur een
aanhanger.
Stroomverbruikers
Gebruik de elektrische installaties alleen
als u ze nodig hebt. De achterruitverwar-
ming, de verstralers, de ruitenwissers en
de aanjager van het ventilatie-/verwar-
mingssysteem vragen veel stroom, waar-
door het brandstofverbruik toeneemt (tot
aan 25% in stadsverkeer).
Airconditioning
De airconditioning gebruikt zeer veel
energie, waardoor het brandstofverbruik
sterk toeneemt (tot gemiddeld 20%): ge-
bruik wanneer de buitentemperatuur het
toelaat, bij voorkeur de functies van het
ventilatiesysteem.
Aerodynamische accessoires
Het gebruik van niet goedgekeurde aero-
dynamische accessoires kan de aerodyna-
mica negatief beïnvloeden, waardoor het
brandstofverbruik zal toenemen.RIJSTIJL
Starten
Laat de motor als de auto stilstaat, niet
warmdraaien met stationair toerental en
ook niet met een hoog toerental: onder
deze omstandigheden warmt de motor
veel langzamer op, terwijl het verbruik en
de schadelijke uitlaatgasemissie toenemen.
Het is beter om rustig weg te rijden en
geen hoge toerentallen te gebruiken: op
deze manier warmt de motor sneller op.
Overbodige handelingen
Trap het gaspedaal niet in als u stilstaat
voor een stoplicht of voordat u de mo-
tor afzet. Deze handeling heeft evenals het
overschakelen met tussengas, geen enkel
nut. Het kost brandstof en verhoogt de
uitstoot van schadelijke uitlaatgassen.
Keuze van de versnellingen
Gebruik als het verkeer en de weg het
toelaten de hoogste versnelling. Het in-
schakelen van een lage versnelling voor
een snelle acceleratie verhoogt het brand-
stofverbruik.
Bij het oneigenlijke gebruik van een hoge
versnelling neemt het verbruik en de
schadelijke uitlaatgasemissie toe. Boven-
dien slijt de motor hierdoor sneller.
BRANDSTOFBESPARINGHierna volgen enkele nuttige tips, waar-
door het brandstofverbruik zo laag mo-
gelijk blijft en de uitstoot van schadelijke
uitlaatgassen zoveel mogelijk beperkt
wordt.
ALGEMENE OPMERKINGEN
Onderhoud van de auto
Zorg voor een goed onderhoud van de au-
to door de controles en afstellingen die in
het “Geprogrammeerd Onderhoudssche-
ma” staan vermeld, te laten uitvoeren.
Banden
Controleer regelmatig, ten minste een
keer per maand, de spanning van de ban-
den: als de spanning te laag is, wordt de
weerstand groter en neemt het verbruik
toe.
Overbodige bagage
Rijd niet met een overbeladen bagage-
ruimte. Het gewicht van de auto (vooral
in stadsverkeer) en de wieluitlijning heb-
ben grote invloed op het brandstofver-
bruik en de stabiliteit.
119-128 SCUDO LUM NL 27/11/13 17.02 Pagina 124

125
LAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTENLAMPJES EN
BERICHTENSTARTEN EN
RIJDEN
GEBRUIKSOMSTANDIGHEDEN
Koude start
Bij korte ritten en regelmatig koud star-
ten bereikt de motor niet de optimale be-
drijfstemperatuur. Hierdoor neemt niet al-
leen het brandstofverbruik toe (van 15 tot
aan 30% in stadsverkeer), maar ook de uit-
stoot van uitlaatgassen.
Verkeerssituatie en conditie van
het wegdek
Op een drukke weg, bijvoorbeeld bij file-
rijden, waarbij overwegend lage versnel-
lingen worden gebruikt, of in de stad waar
zich veel verkeerslichten bevinden, zal het
brandstofverbruik aanzienlijk hoger zijn.
Bochtige trajecten, bergwegen en een
slecht wegdek verhogen eveneens het
brandstofverbruik.
Stilstaan in het verkeer
Als u langere tijd stilstaat (bijv. spoorweg-
overgangen), is het raadzaam de motor uit
te zetten. Maximum snelheid
Het brandstofverbruik neemt aanzienlijk
toe bij een hogere snelheid. Rijd daarom
zoveel mogelijk met een gelijkmatige snel-
heid, vermijd overbodig remmen en op-
trekken. Dit kost brandstof en verhoogt
de uitstoot van schadelijke uitlaatgassen.
Acceleratie
Met vol gas optrekken kost veel brandstof
en verhoogt de uitstoot van schadelijke
uitlaatgassen: het is beter geleidelijk op
te trekken en het toerental, waarbij het
maximum koppel wordt geleverd, niet te
overschrijden.TREKKEN VAN AANHANGERS
BELANGRIJKE TIPS
Voor het trekken van aanhangwagens of
caravans moet de auto uitgerust zijn met
een trekhaak van een goedgekeurd type
en een adequate elektrische installatie.
Om schade aan het elektrische systeem
van de auto te voorkomen, moet een spe-
ciale regeleenheid voor de aanhanger wor-
den geïnstalleerd.
De montage van de trekhaak moet door
gespecialiseerd personeel worden uitge-
voerd. Ook moet documentatie worden
overhandigd m.b.t. het rijden met een aan-
hanger.
Monteer zo nodig speciale en/of extra ach-
teruitkijkspiegels, waarmee u voldoet aan
de geldende verkeerswetgeving.
Let er op dat het maximum klimvermogen
van de auto door het gewicht van een aan-
hanger wordt beperkt. Bovendien wordt
de remweg langer en is meer tijd nodig om
in te halen.
119-128 SCUDO LUM NL 27/11/13 17.02 Pagina 125

126LAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
TREKHAAK MONTEREN
De trekhaak moet door gespecialiseerd
personeel aan de carrosserie worden be-
vestigd waarbij de richtlijnen die hierna zijn
opgenomen, moeten worden aangehou-
den. Schakel een lage versnelling in tijdens het
afdalen om te voorkomen dat u constant
moet remmen.
Het gewicht van de aanhanger dat op de
trekhaak rust, moet worden afgetrokken
van het laadvermogen van de auto.
Om er zeker van te zijn dat u het maxi-
mum toelaatbaar aanhangergewicht niet
overschrijdt (aangegeven op de type-
goedkeuring), moet u er rekening mee
houden dat het maximum betrekking
heeft op het totale gewicht van de aan-
hangwagen of caravan, inclusief accessoi-
res en bagage.
Houdt u aan de snelheidsbeperkingen die
voor auto’s met aanhanger gelden. U mag
in geen geval sneller rijden dan 100 km/h.
Het ABS werkt niet op het
remsysteem van de aanhan-
ger. Wees daarom extra voorzichtig
op gladde wegen.
ATTENTIE!
Voer in geen geval modifica-
ties aan het remsysteem van
de auto uit. Het remsysteem van de
aanhanger moet geheel onafhanke-
lijk van het hydraulisch remsysteem
van de auto worden bediend.
ATTENTIE!
119-128 SCUDO LUM NL 27/11/13 17.02 Pagina 126
